هل تدعم خوارزمية DNR ثلاثية الأبعاد DNR تعديل العمق يدويًا لموقع معين؟

لقد رأيتُ الكثير من شركات التكامل تخسر ساعات طويلة في مكافحة اللقطات الليلية الصاخبة - كل ذلك لأن الكاميرا أغلقت عليهم التحكم اليدوي في DNR.

نعم، تدعم معظم كاميرات PTZ الاحترافية من الدرجة الاحترافية من الشركات المصنعة في الصين مثل Loyalty-Secu الضبط اليدوي الكامل للعمق لتقليل التشويش ثلاثي الأبعاد. يمكنك عادةً الوصول إلى شريط تمرير خطي من 0-100 أو خطوات مستوى منفصلة (على سبيل المثال، 1-8) من خلال واجهة مستخدم الويب الخاصة بالكاميرا أو قائمة OSD، مما يتيح لك ضبط قوة تقليل الضوضاء بدقة لظروف موقعك بالضبط.

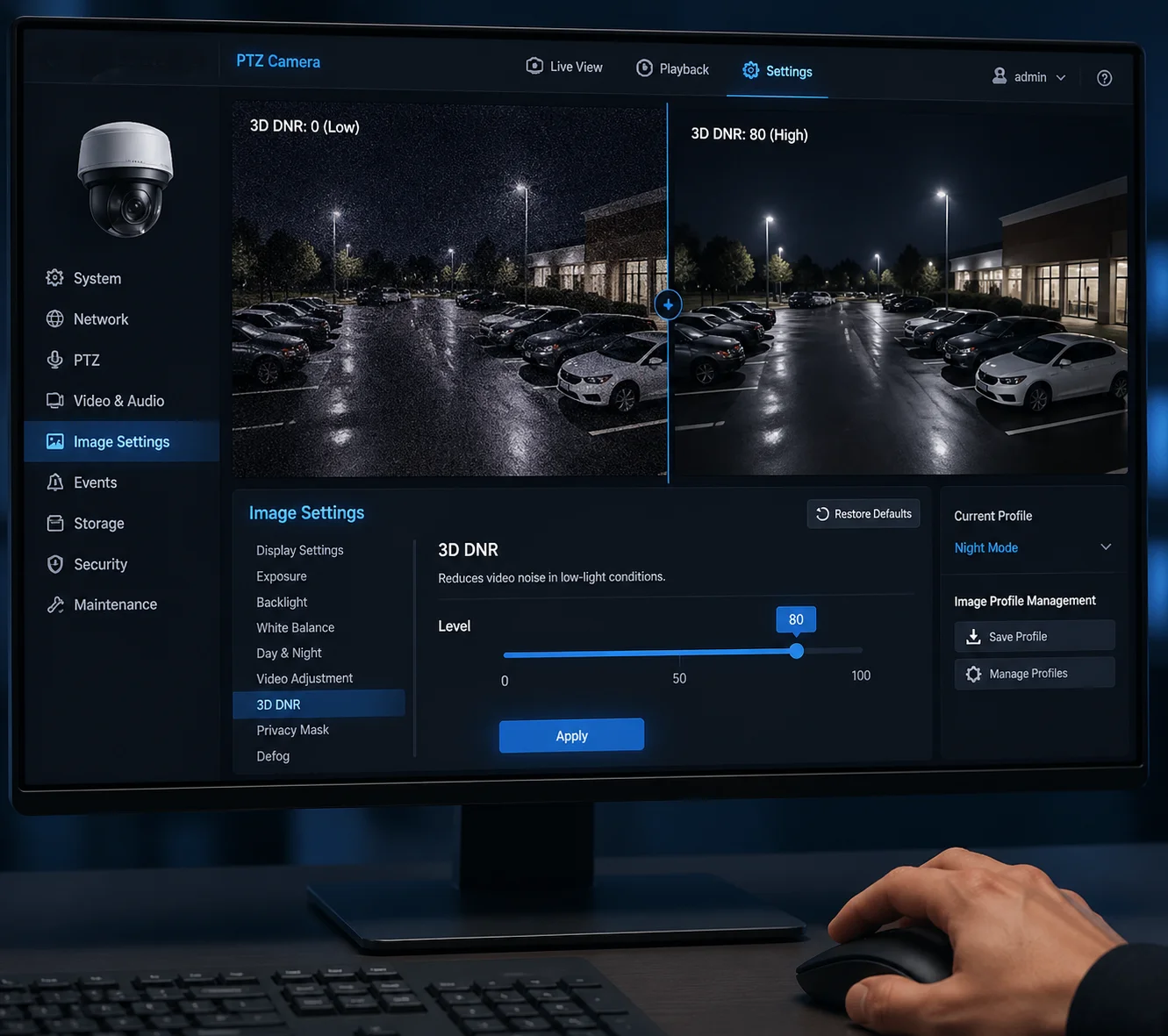

إعدادات كاميرا PTZ 3D DNR ضبط العمق يدويًا DNR إعدادات كاميرا PTZ

السؤال الحقيقي ليس فقط ما إذا كان الضبط اليدوي موجودًا أم لا - بل هو مدى العمق الذي يمكنك الوصول إليه، وكيف يؤثر كل تغيير في الإعداد على جودة الصورة وتكاليف التخزين ووضوح الحركة. فيما يلي، أقوم بتفصيل الأسئلة الأكثر شيوعًا المتعلقة بضبط DNR ثلاثي الأبعاد التي أتلقاها من خبراء التكامل مثلك، مع إجابات عملية يمكنك استخدامها في عملية النشر التالية.

كيف يمكنني الحد من تأثير “الشبح” الناجم عن DNR ثلاثي الأبعاد العدواني على الأهداف المتحركة؟

إن التشويش على الأهداف المتحركة هو الشكوى الأولى التي أسمعها من المهندسين الميدانيين بعد أن يقوموا بتشغيل 3D DNR لتنظيف الصورة الليلية الصاخبة.

لتقليل الظلال، قم بتخفيض قوة DNR ثلاثية الأبعاد إلى نطاق متوسط منخفض (عادةً ما يكون 30-45 على مقياس 0-100). هذا يحافظ على حواف الحركة ويمنع الخوارزمية من مزج الأجسام المتحركة في الخلفية عبر إطارات متعددة. أنت تستبدل صورة أكثر ضوضاء قليلاً بأهداف متحركة أكثر وضوحاً.

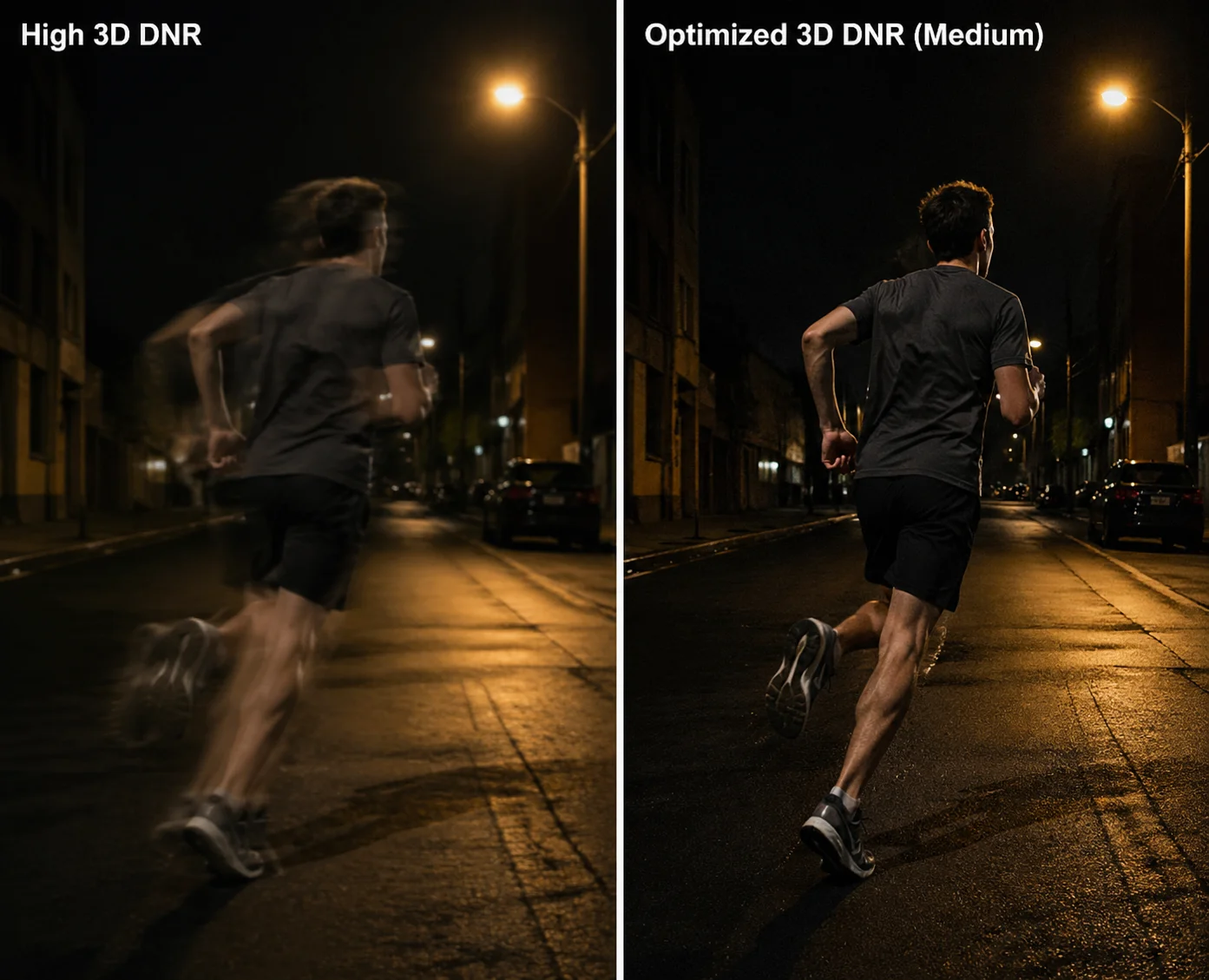

تقليل تأثير الظلال ثلاثي الأبعاد DNR للأهداف المتحركة 3D DNR كاميرا PTZ

لماذا يحدث التخفي في المقام الأول؟

3D DNR ¹ يعمل من خلال مقارنة عدة إطارات متتالية. يبحث عن وحدات البكسل التي تتغير بشكل عشوائي - هذه هي الضوضاء. ثم يقوم بحساب متوسطها. المشكلة بسيطة: عندما يتحرك شخص أو مركبة عبر الإطار، تتغير هذه البكسلات أيضاً بين الإطارات. في مستويات DNR العالية، لا تستطيع الخوارزمية دائماً التمييز بين الحركة الحقيقية والتشويش العشوائي. لذا فهي تتعامل مع جزء من الجسم المتحرّك على أنه ضوضاء وتحاول تنعيمه. والنتيجة هي أثر شبه شفاف خلف الجسم. هذا هو الظلال.

الإصلاح العملي: نهج خطوة بخطوة

إليك ما أوصي به خبراء التكامل أثناء التشغيل في الموقع:

1. ابدأ من الصفر. اضبط 3D DNR على 0 أو “إيقاف التشغيل”. انظر إلى مستوى التشويش الخام. هذا هو خط الأساس.
2. زد ببطء. حرِّك شريط التمرير لأعلى بخطوات من 10 درجات. عند كل خطوة، اطلب من شخص ما السير في مجال الرؤية بالسرعة العادية.
3. انتبه للحواف. في اللحظة التي ترى فيها الخطوط العريضة للشخص تبدأ في التعتيم أو تترك أثراً خافتاً، توقف. تراجع بمقدار 5-10 نقاط.
4. احبسها. احفظ هذه القيمة كملف تعريف أولوية الحركة.

مستويات DNR DNR ثلاثية الأبعاد الموصى بها حسب نوع المشهد

نوع المشهد	مستوى DNRNR ثلاثي الأبعاد المقترح	لماذا
طريق سريع/محيط مع حركة سريعة	30 - 45 (متوسط - منخفض)	يحافظ على وضوح لوحات الترخيص والوجوه. يقبل بعض الحبوب المرئية.
موقف للسيارات مع حركة مرور متوسطة للمشاة	45 - 55 (متوسط)	مقايضة متوازنة. تظل معظم الظلال غير مرئية عند سرعة المشي.
مستودع ثابت أو ساحة ثابتة	60 - 80 (متوسطة - عالية)	حركة قليلة جداً. يوفر DNR عالي DNR التخزين بدون ظلال مرئية.

لا تنسى 2DD DNR كمرافق

يعالج DNR ثلاثي الأبعاد DNR الضوضاء الزمنية - أي التحبب الوامض بين الإطارات. لكن 2D DNR 2D DNR ² يعالج التشويش المكاني - البقع الثابتة داخل إطار واحد. في كثير من الحالات، يمكنك الحصول على نتائج أفضل باستخدام مستوى معتدل من DNR ثلاثي الأبعاد DNR مع مستوى معتدل من DNR ثنائي الأبعاد DNR، بدلاً من دفع DNR ثلاثي الأبعاد وحده إلى الحد الأقصى. بهذه الطريقة، يمكنك تنظيف الصورة دون تدمير حواف الحركة. في البرنامج الثابت لسلسلة Loyalty-Secu pro-secu الاحترافية الخاصة بنا، يكون كلا المنزلقين مستقلين، بحيث يمكنك ضبط كل واحد منهما على حدة من خلال واجهة مستخدم الويب.

دائماً ما أقول للعملاء “إذا كان لا يزال بإمكانك رؤية أثر خافت خلف شخص يمشي على التشغيل فإن معدل عدم الانتشار ثلاثي الأبعاد مرتفع للغاية. أسقطه حتى يختفي الأثر. الحبيبات الطفيفة التي تراها بدلاً من ذلك تكون غير مرئية تقريبًا بعد ضغط H.265 ³ على أي حال.”

هل يمكنني حفظ ملفات تعريف مختلفة لخفض الضوضاء للمراقبة النهارية والليلية؟

لا يعد تبديل إعدادات DNR يدويًا كل صباح ومساء أمرًا غير واقعي، خاصةً عندما تدير أكثر من 200 كاميرا عبر مواقع متعددة.

نعم، تدعم معظم كاميرات PTZ متوسطة إلى عالية الجودة التبديل المجدول أو الذي يتم تشغيله بواسطة المستشعر. يمكنك إنشاء “ملف تعريف نهاري” مع DNR ثلاثي الأبعاد منخفض و“ملف تعريف ليلي” مع DNR ثلاثي الأبعاد أعلى، وستقوم الكاميرا بالتبديل تلقائيًا بناءً على المقاوم الضوئي المدمج أو جدول زمني تحدده.

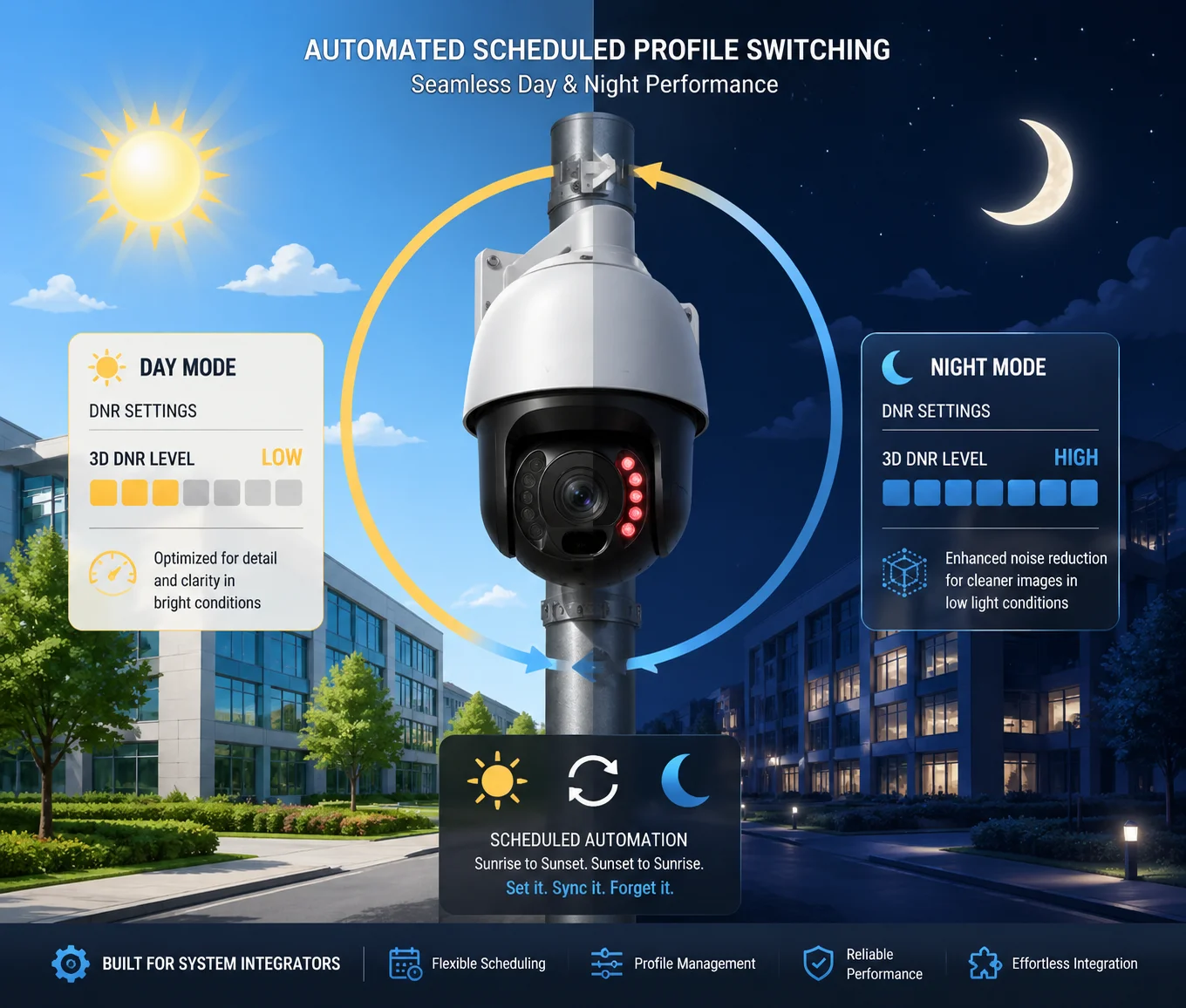

جدولة كاميرا PTZ للحد من الضوضاء ليلاً ونهارًا

كيفية عمل التبديل التلقائي للملف الشخصي

تحتوي الكاميرا على مستشعر ضوء - عادةً ما يكون مقاوم ضوئي صغير بالقرب من مبيت العدسة. عندما ينخفض الضوء المحيط إلى أقل من عتبة محددة (على سبيل المثال، أقل من 5 لوكس)، تقوم الكاميرا بتشغيل الوضع الليلي. هذا هو المشغل نفسه الذي ينشط مصابيح LED بالأشعة تحت الحمراء ويحول حساس الصورة إلى الوضع الأبيض والأسود. في الكاميرات المزودة بدعم الملف الشخصي، يمكن لهذا المشغّل نفسه أيضًا تحميل مجموعة مختلفة تمامًا من معلمات الصورة، بما في ذلك مستوى DNR ثلاثي الأبعاد ومستوى DNR ثنائي الأبعاد والحدة والسطوع وإعدادات التعريض الضوئي.

كيف يجب أن يبدو كل ملف شخصي

إليك نموذج البداية الذي أشاركه مع شركات التكامل:

المعلمة	الملف الشخصي اليومي	الملف الشخصي الليلي
3D مستوى DNR DNR	20 - 35	55 - 75
2D DNR مستوى DNR	10 - 20	30 - 50
الحدة	60 - 80	40 - 55
وضع التعريض الضوئي	تلقائي، غالق سريع	تلقائي، مغلاق بطيء مسموح به
مصباح LED بالأشعة تحت الحمراء	إيقاف التشغيل	تشغيل (كثافة تلقائية)

لماذا يهم هذا الأمر بالنسبة لك

خلال النهار، يكون الضوء وفيراً. يكون التشويش في حده الأدنى. أنت تريد أقصى قدر من الوضوح والتفاصيل، لذلك تحافظ على DNR منخفضة. في الليل، يقوم المستشعر بتضخيم كسبه لالتقاط الضوء، وهذا الكسب يجلب التشويش. تحتاج إلى معدل DNR أعلى للحفاظ على قابلية استخدام الصورة والحفاظ على معدل البت تحت السيطرة.

بدون تبديل الملف الشخصي، ستظل عالقًا في إعداد توفيقي واحد لا يكون مثاليًا أبدًا لأي من الحالتين. لقد رأيت شركات التكامل توفر 25-35% من تكاليف التخزين السحابي فقط باستخدام ملف تعريف ليلي مضبوط بشكل صحيح، لأن التشويش المنخفض يعني أن مشفر H.265 ينتج ملفات أصغر.

مكان التهيئة

في كاميرات Loyalty-Secu، يمكنك الوصول إلى هذا من خلال واجهة مستخدم الويب ضمن إعدادات الصورة → ملف تعريف المشهد. يمكنك تسمية كل ملف تعريف، وتعيين مشغل (عتبة مستشعر الضوء أو جدول زمني ثابت)، وضبط كل معلمة صورة بشكل مستقل. بمجرد الحفظ، تتولى الكاميرا الباقي. لا حاجة للتدخل اليدوي. إذا كان لديك NVR ⁴ يدعمه، يمكنك أيضًا دفع تكوينات الملف الشخصي دفعة واحدة إلى كاميرات متعددة، وهو ما يوفر الكثير من الوقت لعمليات النشر الكبيرة.

هناك شيء واحد أحذر منه دائمًا: لا تعتمد على شريط تمرير DNR المدمج في مسجل فيديو الشبكة لهذا الغرض. لا تعرض العديد من مسجلات الفيديو الشبكية سوى عنصر تحكم DNR واحد ومبسط يتجاوز إعدادات الكاميرا الخاصة. للتحكم الكامل، قم دائمًا بتكوين ملفات التعريف مباشرةً على واجهة الويب الخاصة بالكاميرا.

هل يؤثر ضبط مستوى DNR على الحدة الكلية لتغذية فيديو PTZ الخاصة بي؟

أتلقى هذا السؤال كل أسبوع تقريبًا من مديري المشاريع الذين يلاحظون أن لقطات التكبير/التصغير 38X تبدو “ناعمة” بعد تمكين تقليل التشويش.

أجل، ستؤدي زيادة مستوى DNR ثلاثي الأبعاد إلى تقليل الحدة الملحوظة. تعمل الخوارزمية على تنعيم الاختلافات على مستوى البكسل لإزالة التشويش، ولكنها أيضًا تعمل على تنعيم التركيبات الدقيقة والحواف. كلما قمت بضبطه على مستوى أعلى، زادت التفاصيل التي تفقدها. هذه مفاضلة مباشرة ولا يمكن تجنبها مضمنة في كيفية عمل تقليل التشويش الزمني.

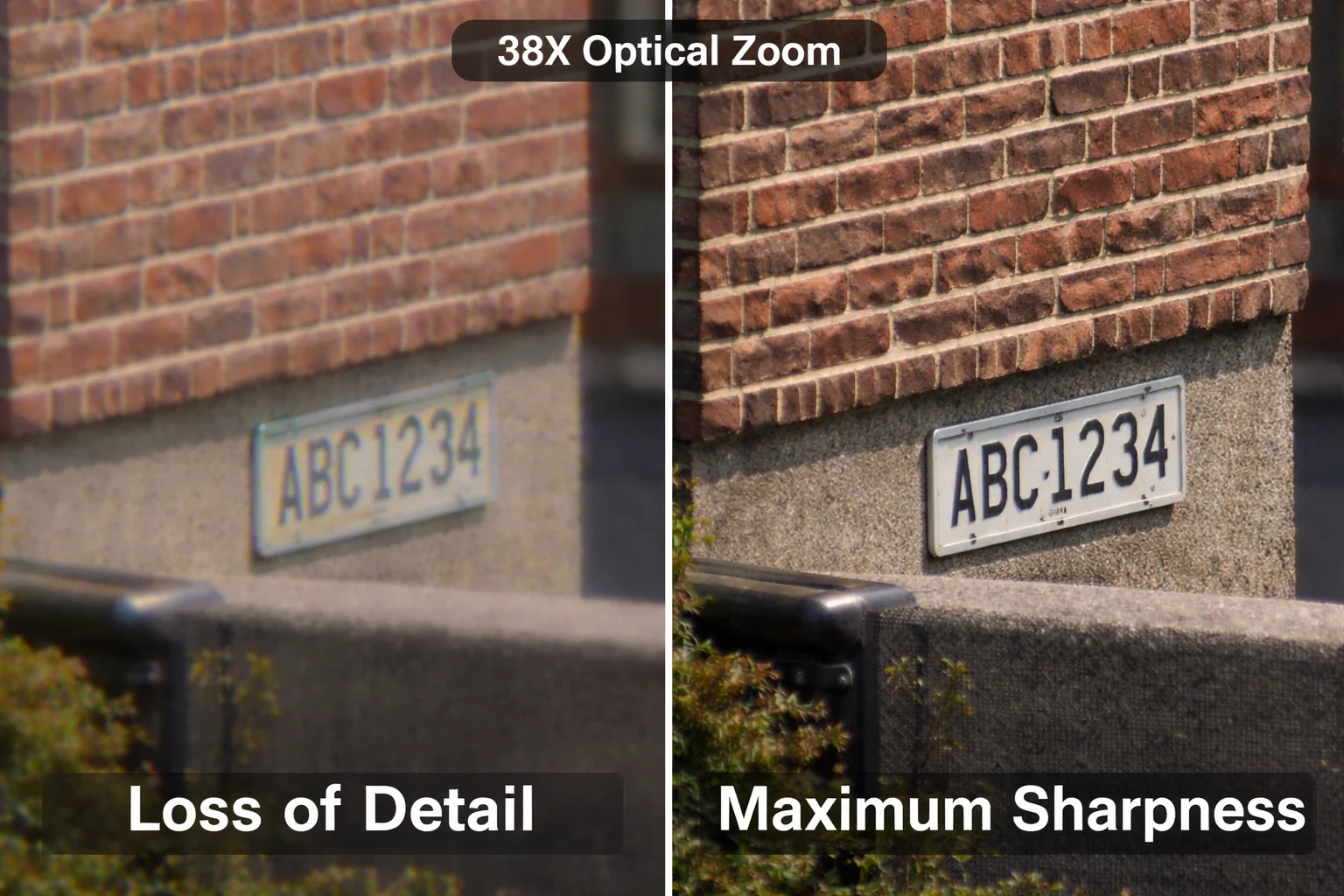

تؤثر حدة DNR ثلاثية الأبعاد DNR على جودة فيديو كاميرا PTZ

فهم المقايضة بين الحدة والضوضاء

فكر في الأمر بهذه الطريقة. الضوضاء هي تباين عشوائي بالبكسل. النسيج هو أيضًا تباين بكسل - ولكنه منظم وذو معنى. يحتوي جدار القرميد على نمط متكرر من البكسلات الفاتحة والداكنة. يحتوي العشب على تفاصيل دقيقة غير منتظمة. على مستوى البكسل، يبدو هذا مشابهًا للتشويش. عندما تضغط على DNR ثلاثي الأبعاد عاليًا، تصبح الخوارزمية عدوانية. تبدأ في التعامل مع بعض النسيج الحقيقي على أنه ضوضاء وتزيله. النتيجة: يبدو جدار القرميد كسطح رمادي مسطح. يبدو العشب مثل مسحة خضراء.

هذا ليس عيباً. إنه قيد أساسي لجميع خوارزميات تقليل التشويش. السؤال دائمًا هو: ما مقدار فقدان التفاصيل المقبول لحالة الاستخدام الخاصة بك؟

كيفية التعويض دون خسارة الكثير من المال

هناك أداتان رئيسيتان يمكنك استخدامهما إلى جانب 3D DNR لاستعادة بعض الحدة:

تحسين الحدة

تحتوي معظم الكاميرات على شريط تمرير حدة منفصل. بعد ضبط مستوى DNR، قم بزيادة الوضوح بمقدار 10-15 نقطة لاستعادة وضوح الحواف. كن حذرًا - تؤدي زيادة الوضوح على صورة مشوشة إلى ظهور تشوهات قبيحة. الترتيب مهم: تقليل التشويش أولاً، ثم زيادة الوضوح.

2D DNR 2D بدلاً من DNR 3D أعلى من DNR 3D

إذا كنت بحاجة إلى الحفاظ على التفاصيل الدقيقة (على سبيل المثال، قراءة نص على لافتة بتكبير 38X)، ففكر في استخدام المزيد من DNR ثنائي الأبعاد DNR وتقليل DNR ثلاثي الأبعاد DNR. يعمل DNR ثنائي الأبعاد DNR داخل إطار واحد ويميل إلى الحفاظ على الحواف بشكل أفضل، على الرغم من أنه أقل فعالية في إزالة الوميض الزمني. غالباً ما يمنحك المزيج المتوازن نتيجة أنظف من الاعتماد على طريقة واحدة فقط.

تأثير العالم الحقيقي على اللقطات المصغّرة

هذا الأمر مهم للغاية عند استخدام تكبير/تصغير بصري عالٍ. عند 38X أو 40X، فأنت بالفعل تدفع العدسة إلى أقصى حدودها. كل بكسل مهم. إذا كانت تقنية DNR ثلاثية الأبعاد DNR تزيل 10-15% من التفاصيل الدقيقة عند مستوى التكبير/التصغير هذا، فقد تفقد القدرة على قراءة لوحة سيارة أو تحديد وجه. لقد اختبرت هذا الأمر في مختبرنا: عند مستوى التقريب ثلاثي الأبعاد DNR 80 والتكبير 38X، يصبح النص الصغير على لافتة على بعد 200 متر غير قابل للقراءة. أما عند المستوى 40، يكون النص نفسه واضحًا، على الرغم من وجود تحبيب مرئي في المناطق المظلمة من الإطار.

الحبيبات مزعجة من الناحية الشكلية، ولكن التفاصيل مهمة من الناحية التشغيلية. بالنسبة لأي عملية نشر يكون فيها تحديد الهوية هو الهدف، حافظ على معدل DNR ثلاثي الأبعاد معتدل وتقبل بعض التشويش.

لماذا تبدو الصورة “شمعية” عندما يتم ضبط 3D DNR على المستوى الأقصى؟

هذا المظهر “الشمعي” أو “البلاستيكي” هو أكثر الأعراض البصرية شيوعًا للمعالجة الزائدة، وهو السبب الذي يجعلني لا أوصي أبدًا بتشغيل 3D DNR عند 100%.

يحدث هذا المظهر الشمعي لأن الحد الأقصى من DNR ثلاثي الأبعاد DNR يحسب متوسط قيم البكسل بقوة عبر العديد من الإطارات، مما يمحو كل النسيج الدقيق والتباين الدقيق. تبدو البشرة مثل البلاستيك الأملس. تفقد الجدران حبيباتها. تتحول أوراق الشجر إلى نقاط لونية مسطحة. تصبح الصورة “نظيفة” تقنيًا ولكنها غير طبيعية بصريًا وغير مفيدة جنائيًا لتحديد التفاصيل.

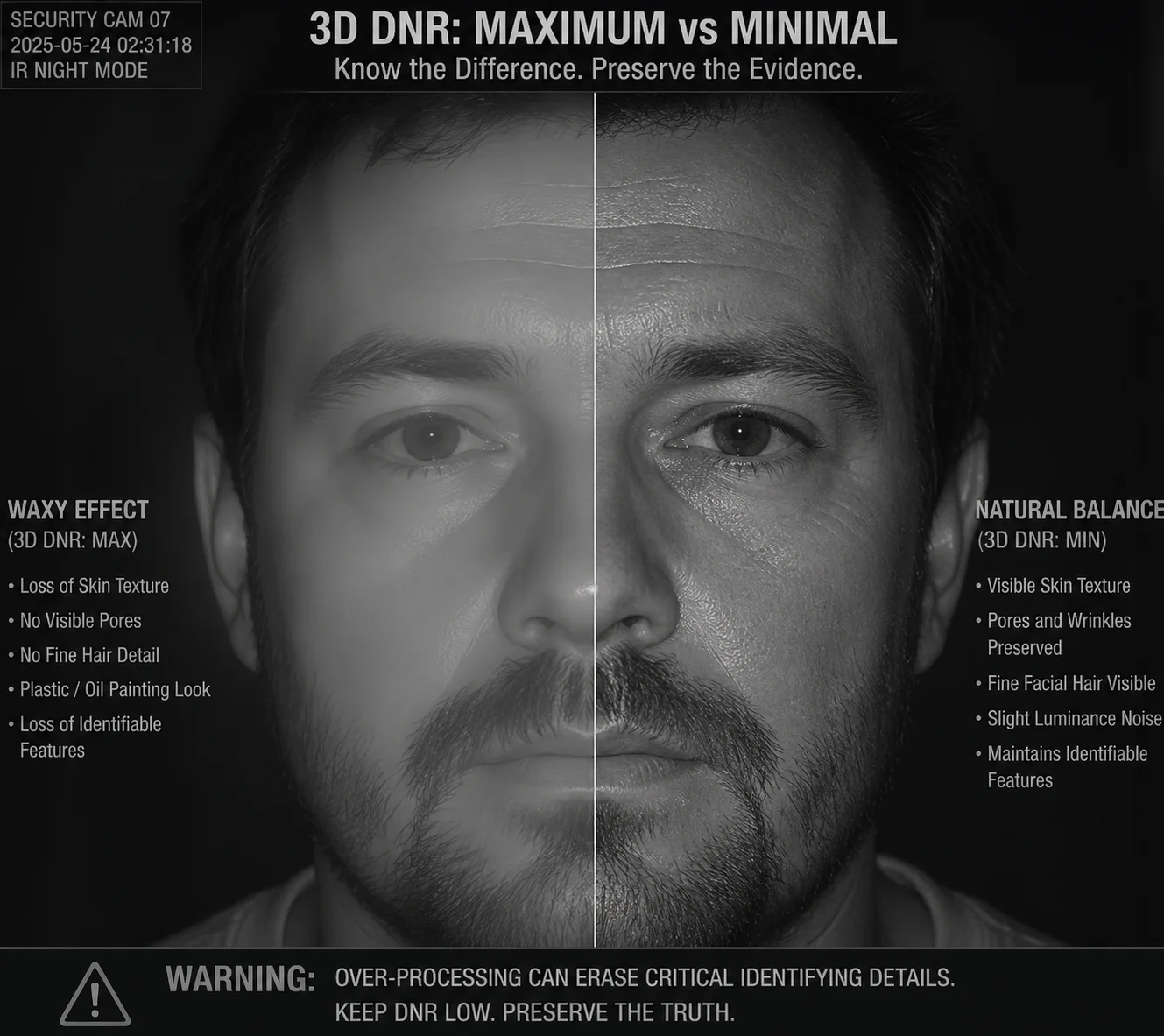

صورة شمعية بأقصى قدر من المعالجة المفرطة ثلاثية الأبعاد DNR كاميرا PTZ

ما يحدث في الواقع على مستوى البكسل

عند الحد الأقصى من DNR ثلاثي الأبعاد DNR، تقوم الخوارزمية بتعيين ثقة عالية جدًا في أن أي اختلاف في البكسل بين الإطارات هو تشويش. تقوم الخوارزمية بحساب المتوسط بقوة - أحيانًا عبر 5 إلى 8 إطارات مرجعية. ينتج عن هذا المتوسط الزمني الثقيل صورة لا يبقى فيها سوى الحواف الكبيرة عالية التباين. يتم مزج كل شيء آخر في سطح أملس.

إليك مقارنة بسيطة:

3D مستوى DNR DNR	الاحتفاظ بالقوام	رؤية الضوضاء	الحركة الشبحية	قابلية الاستخدام في الطب الشرعي
0 (إيقاف)	100% - جميع التفاصيل محفوظة	عالية - حبوب مرئية في كل مكان	لا يوجد	عالية - ولكن صاخبة
40 - 50 (متوسط)	80-85% - تليين بسيط	منخفضة - اختفت الحبوب في الغالب	الحد الأدنى عند سرعة المشي	جيد - أفضل توازن
80 - 90 (مرتفع)	50-60% - خسارة ملحوظة	منخفض جداً - نظيف تقريباً	معتدل - مرئي على الأجسام السريعة	مخفضة - تفاصيل دقيقة مفقودة
100 (الحد الأقصى)	30-40% - خسارة فادحة	قريب من الصفر - نظيف تمامًا	شديدة - مسارات قوية - مسارات قوية	ضعيف - الوجوه والنصوص مشوهة

مشكلة “الرسم الزيتي” في المشاهد الخارجية

هذا التأثير الشمعي هو الأسوأ في المشاهد الخارجية ذات القوام الطبيعي. الأشجار، والشجيرات، والطرق الحصوية، والعشب، كلها ذات تفاصيل معقدة وغير منتظمة. عند أقصى درجة من عدم الانتظام، يبدو مشهد الغابة وكأنه لوحة زيتية رقمية. لقد اتصل بي بعض العملاء قائلين إن الكاميرا معطلة لأن الصورة تبدو “مزيفة”. إنها ليست معطلة. إنها فقط معالَجة أكثر من اللازم.

كيفية إصلاحه

الإصلاح واضح ومباشر:

1. افتح واجهة مستخدم الويب الخاصة بالكاميرا.
2. انتقل إلى إعدادات الصورة → تقليل الضوضاء.
3. اسحب شريط تمرير DNR ثلاثي الأبعاد للأسفل من 100 إلى حوالي 50-60.
4. تحقق من المعاينة المباشرة. يجب أن ترى عودة النسيج على الفور.
5. إذا كنت لا تزال ترى الكثير من التحببات، فقم بزيادة DNR ثنائي الأبعاد DNR قليلاً للتعامل مع التشويش المكاني المتبقي.
6. احفظ التكوين.

عندما يكون الحد الأقصى لعدم الإنعاش الطبيعي مقبولاً

هناك حالة استخدام واحدة ضيقة يمكن فيها تحمل معدل DNR مرتفع للغاية: المشاهد الثابتة تمامًا بدون أشخاص ولا مركبات ولا متطلبات الطب الشرعي. على سبيل المثال، مراقبة الجدار الخارجي للمبنى للتغيرات الهيكلية مع مرور الوقت. في هذه الحالة، لا تحتاج في هذه الحالة إلى تفاصيل النسيج، ويمكن أن تكون وفورات التخزين من صورة فائقة النقاء كبيرة. ولكن بالنسبة لأي مشهد ينطوي على نشاط بشري أو مركبات أو مهام تحديد الهوية، ابقَ أقل بكثير من الحد الأقصى.

وضع الخبير: الذهاب إلى ما هو أبعد من شريط التمرير الأساسي

في برنامج Loyalty-Secu الثابت المخصص لعملاء B2B، نفتح معلمات متقدمة تتجاوز شريط التمرير البسيط 0-100:

• الوزن الزمني: يتحكم في عدد الإطارات المرجعية التي تستخدمها الخوارزمية ومدى ثقلها. تقلل القيم المنخفضة من الظلال.
• الوزن المكاني: يتحكم في مكون التنعيم أحادي الإطار. اعتبره بمثابة مرشح ما قبل التصفية.
• إزاحة العتبة: يتيح لك استهداف أنماط ضوضاء محددة من مستشعرات معينة (مثل سوني IMX415 ⁵‘ضوضاء التيار المظلم) دون التأثير على الصورة بأكملها.

تتوفر هذه المعلمات في صفحة تكوين الخبراء من واجهة مستخدم الويب. أوصي بأن يستخدمها المتكاملون أثناء مرحلة التشغيل النهائية، في ظل ظروف ليلية حقيقية، لضبط التوازن الدقيق الذي يحتاجه موقعهم.

الخاتمة

يُعد الضبط اليدوي ثلاثي الأبعاد DNR ضروريًا - وليس اختياريًا - لأي عملية نشر جادة لكاميرا PTZ. اخفضه للأهداف المتحركة، وارفعه للمشاهد الثابتة، واحفظ دائمًا ملفات تعريف نهارية وليلية منفصلة للحصول على أفضل جودة للصورة على مدار الساعة.

---

1. دليل Axis Communications لتقنية تقليل الضوضاء ثلاثية الأبعاد. ︎ 2. مقارنة تقنية لطرق تقليل الضوضاء ثنائية الأبعاد مقابل طرق تقليل الضوضاء ثلاثية الأبعاد. ︎ 3. كيفية تفاعل ضغط H.265 مع إعدادات تقليل الضوضاء. ︎ 4. تكامل مسجل فيديو الشبكة للتحكم في الكاميرا عن بُعد. ︎ 5. خصائص ضوضاء التيار المظلم لحساس IMX415 من سوني IMX415. ︎ 6. خوارزمية الحد من الضوضاء الزمنية لتحليل تشوه الحركة. ︎ 7. التبديل النهاري/الليلي القائم على المقاوم الضوئي لكاميرات المراقبة. ︎ 8. توفير معدل البت من ملفات تعريف الحد من الضوضاء المحسّنة. ︎ 9. كفاءة ضغط H.265 مقابل H.264 لفيديو المراقبة. ︎ 10. معايير جودة صور الطب الشرعي لاستخدامها في الأدلة القانونية. ︎“
