He visto cámaras PTZ desviarse del objetivo tras sólo unos cientos de ciclos de preajuste. Ese pequeño desvío puede costarte un proyecto entero.
Mantenemos la desviación de la preselección por debajo de ±0,1° combinando 256 controladores de motor de micropaso, transmisión por correa reforzada con Kevlar, algoritmos de movimiento de curva en S y calibración de punto cero con fotointerruptor. Estas cuatro capas trabajan juntas para que cada preselección vuelva exactamente al mismo punto, incluso después de miles de ciclos.
Prueba de precisión de posicionamiento de los preajustes de la cámara PTZ
En este artículo, le guiaré a través de cada pieza de este sistema. También le mostraré un método de prueba práctico que puede utilizar para verificar usted mismo la precisión de 0,1°, antes de firmar cualquier envío. Entremos en materia.
¿Pierde la cámara su posición inicial después de 10.000 ciclos de giro e inclinación?
Esta es la pregunta que no deja dormir a ningún integrador. Instalas 50 cámaras en una autopista y, seis meses después, la mitad de ellas apuntan al carril equivocado.

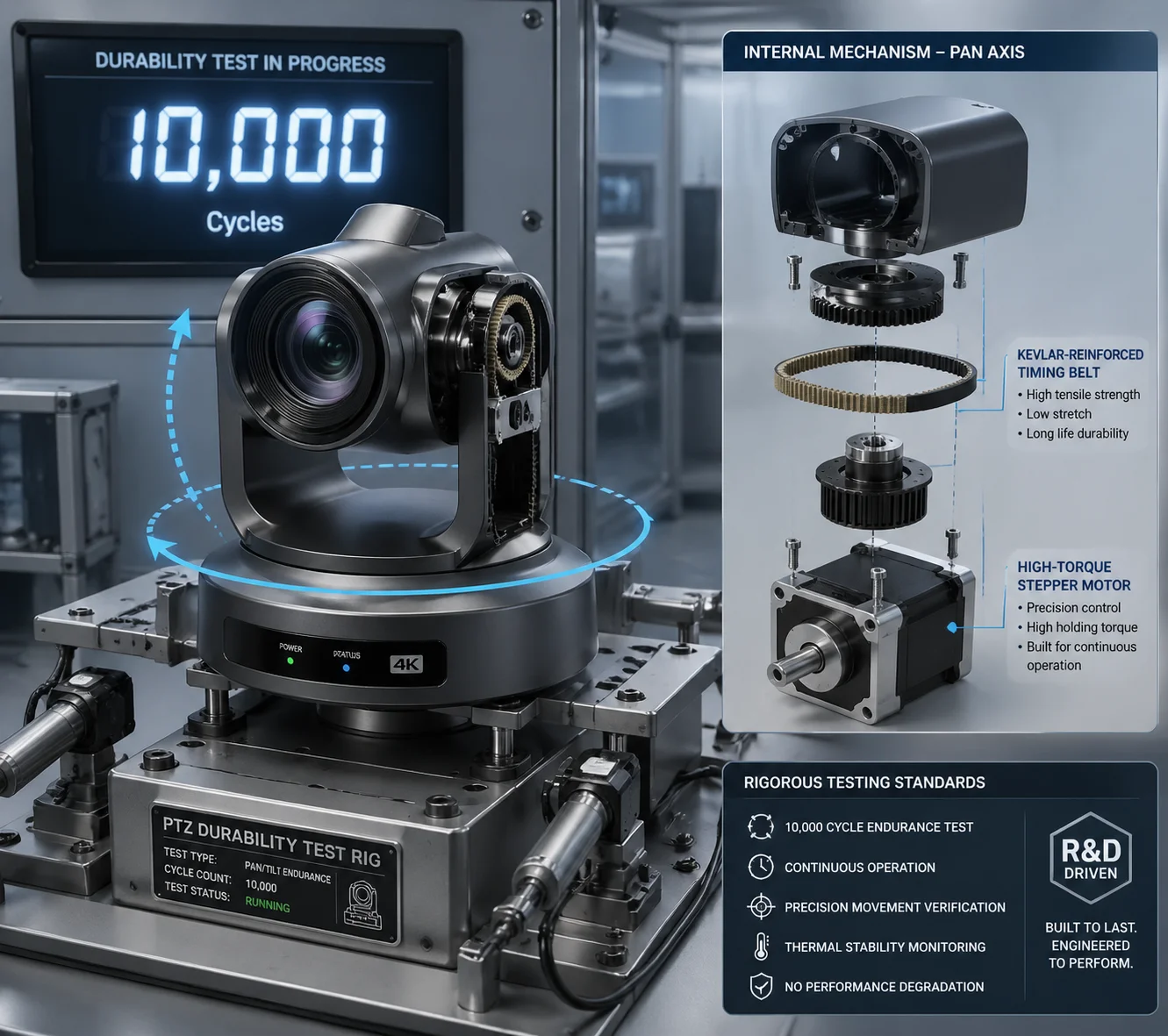

Nuestras cámaras PTZ no pierden su posición inicial después de 10.000 ciclos. Cada unidad pasa una prueba de estrés de 3.000 ciclos antes de ser enviada. El fotointerruptor físico restablece el punto cero en cada encendido, por lo que la desviación electrónica nunca se acumula en un desplazamiento permanente.
Prueba cíclica de la posición inicial de la cámara PTZ
¿Por qué se desvían las preconfiguraciones?
La mayor parte de las desviaciones de preajuste proceden de tres fuentes: la pérdida de paso del motor, el estiramiento de la correa y los errores del contador electrónico. Permítanme desglosar cada uno.
Pérdida de paso del motor ocurre cuando un motor paso a paso 1 se mueve demasiado rápido y se salta un paso. Cada paso omitido añade un pequeño error angular. Durante cientos de ciclos, estos errores se acumulan. La cámara cree que está a 90°, pero en realidad está a 90,3°. En un zoom de 40X, que 0,3 ° significa que su objetivo está completamente fuera de la pantalla.
Estiramiento del cinturón es un problema mecánico. Las correas de goma baratas se dilatan cuando se calientan. En un desierto o en una instalación en el tejado, la temperatura de la carcasa puede alcanzar los 60 °C o más. La correa se alarga, la relación de transmisión cambia ligeramente y el preajuste se desplaza.
Errores del contador electrónico son los más astutos. El controlador cuenta los impulsos del motor para seguir la posición. Pero el ruido eléctrico, los fallos de alimentación o los errores de firmware pueden corromper ese contador. La cámara no tiene forma de saber que está equivocado - a menos que tenga un punto de referencia físico para comprobar contra.
Cómo resolvemos cada problema
| Fuente de deriva | Nuestra solución | Resultado |
|---|---|---|
| Pérdida de paso del motor | 256 micropasos con control de corriente | Ángulo de paso mínimo < 0,05°, prácticamente sin saltos |
| Estiramiento del cinturón | Correa de distribución reforzada con Kevlar | Dilatación térmica casi nula, incluso a 60°C |
| Error de contador electrónico | Reinicio del punto cero del fotointerruptor en cada arranque | Los errores acumulados se borran automáticamente |
La prueba de fábrica de los 3.000 ciclos

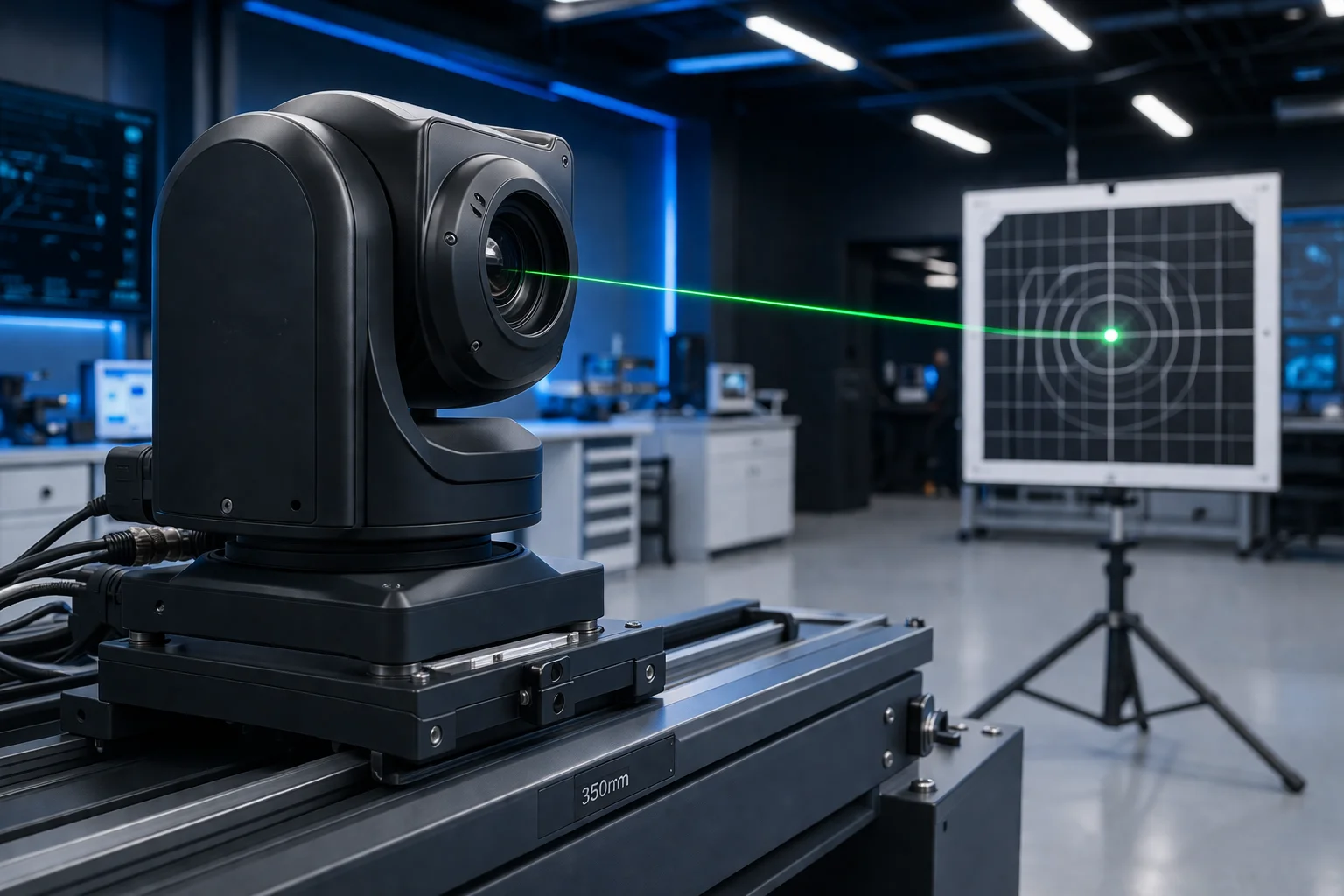

Antes de que cualquier unidad salga de nuestra fábrica, montamos un puntero láser en el cabezal PTZ. Lo programamos para que realice un ciclo continuo de 256 preajustes durante 24 horas, es decir, más de 3.000 ciclos completos. En el otro extremo de la sala de pruebas hay un tablero de puntería fija. Después de cada ciclo, medimos la posición del punto láser. Si el punto se desvía más del equivalente a 0,1° en cualquier preajuste, la unidad falla. No se envía.
No se trata de una prueba de muestra. La realizamos con todas y cada una de las cámaras. David, si lo deseas, podemos enviarte el informe de la prueba con fotos del objetivo láser de tu lote específico.
¿Cómo evita el codificador de alta precisión que la preselección “se desvíe” con el tiempo?
He hablado con integradores que han sustituido flotas enteras de cámaras al cabo de dos años porque los preajustes se habían desviado tanto que las cámaras eran inútiles. Es una enorme pérdida de dinero.

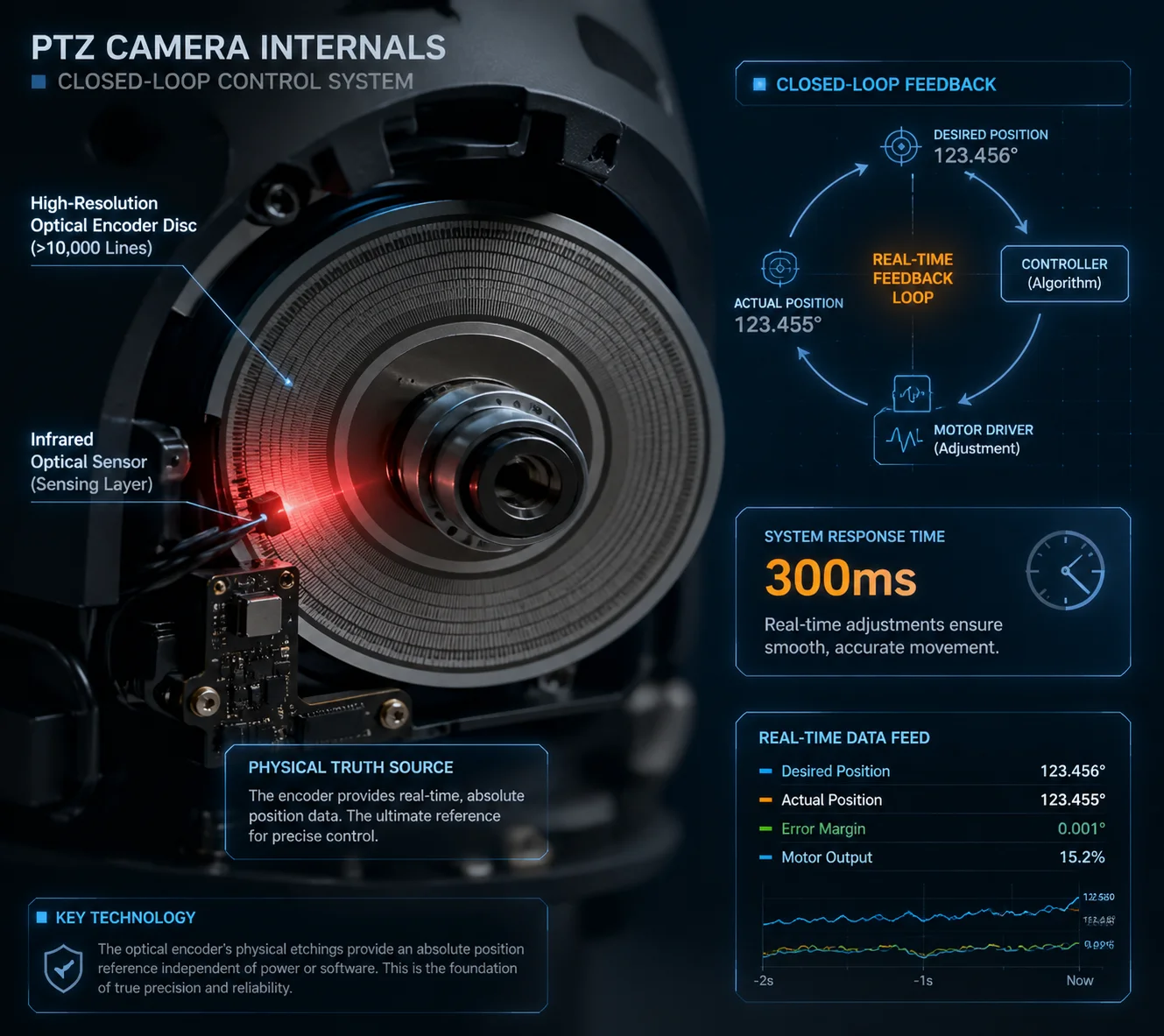

Nuestro codificador óptico de alta precisión actúa como una fuente de verdad física. Supervisa continuamente la posición angular real de los ejes de giro e inclinación. Si la posición real se desvía de la comandada, aunque sea una fracción de grado, el sistema la corrige en 300 milisegundos.
Codificador óptico de alta precisión para cámara PTZ
Bucle abierto frente a bucle cerrado: Por qué es importante
La mayoría de las cámaras PTZ económicas utilizan un sistema de bucle abierto. El controlador envía un comando: “Muévete 500 pasos a la derecha”. El motor se mueve 500 pasos. El controlador asume que la cámara está ahora en el ángulo correcto. Pero nunca lo comprueba.
Es como conducir con los ojos cerrados. Giras el volante 30 grados y esperas estar en el carril correcto. Funciona durante un rato. Luego ya no.
Un sistema de bucle cerrado añade un sensor que lee constantemente la posición real. Si el motor se sobrepasa en dos pasos, el sensor lo detecta y el controlador envía una corrección. Ésta es la diferencia entre esperar y saber.
Cómo funciona nuestro sistema de codificación
Nuestro sistema codificador tiene dos capas:
Capa 1: Sensor de punto cero fotointerruptor. Se trata de un componente sencillo pero fundamental. Una pequeña compuerta óptica se sitúa en una posición física fija en los ejes horizontal y vertical. Cada vez que la cámara se enciende, gira hasta que alcanza esta puerta. Esa es la referencia cero absoluta. Todas las posiciones preestablecidas se calculan a partir de este punto. Esto significa que incluso si el contador electrónico se corrompe durante un corte de energía, la cámara encontrará su verdadero cero en el siguiente arranque. El error acumulado desaparece.
Capa 2: Disco óptico de alta resolución (opcional para proyectos de gama alta). Para instalaciones críticas -vigilancia de fronteras, perímetros de aeropuertos, control de autopistas- ofrecemos un sistema opcional de alta resolución. codificador óptico 2 disco. Este disco tiene miles de líneas grabadas con precisión. Un sensor lee estas líneas en tiempo real a medida que se mueve la cámara. El resultado es una retroalimentación continua y absoluta de la posición.
¿Qué ocurre cuando el viento empuja la cámara?
Este es un escenario real que la mayoría de las hojas de especificaciones ignoran. Una fuerte ráfaga de viento golpea la carcasa de la cámara. El cabezal se desplaza 0,2º de su posición preestablecida. Sin un codificador, la cámara no sabe que se ha movido. Se queda ahí, apuntando al punto equivocado.
Con nuestro codificador óptico, el sistema detecta el desplazamiento al instante. En 300 milisegundos, el motor se activa y empuja el cabezal hasta la posición correcta. El operario ni siquiera lo ve suceder.
| Tipo de sistema | ¿Detecta perturbaciones externas? | ¿Se autocorrige? | Deriva a largo plazo |
|---|---|---|---|
| Bucle abierto (sin codificador) | No | No | Se acumula con el tiempo |
| Sólo punto cero | No (sólo al reiniciar) | Sólo al reiniciar | Se reinicia en cada ciclo de alimentación |
| Codificador óptico completo | Sí, en tiempo real | Sí, en 300 ms | Efectivamente cero |
¿Puedo realizar una calibración remota si la precisión preestablecida empieza a degradarse?
Tiene 200 cámaras repartidas en tres estados. Una de ellas empieza a mostrar una desviación preestablecida. No puede enviar a un técnico a cada lugar solo para recalibrar una cámara.
Sí, puede activar una recalibración remota del punto cero a través de la interfaz web o de su VMS. La cámara ejecutará automáticamente su rutina de localización, encontrará el sensor físico de punto cero y restablecerá todas las referencias preestablecidas. No es necesaria una visita in situ.

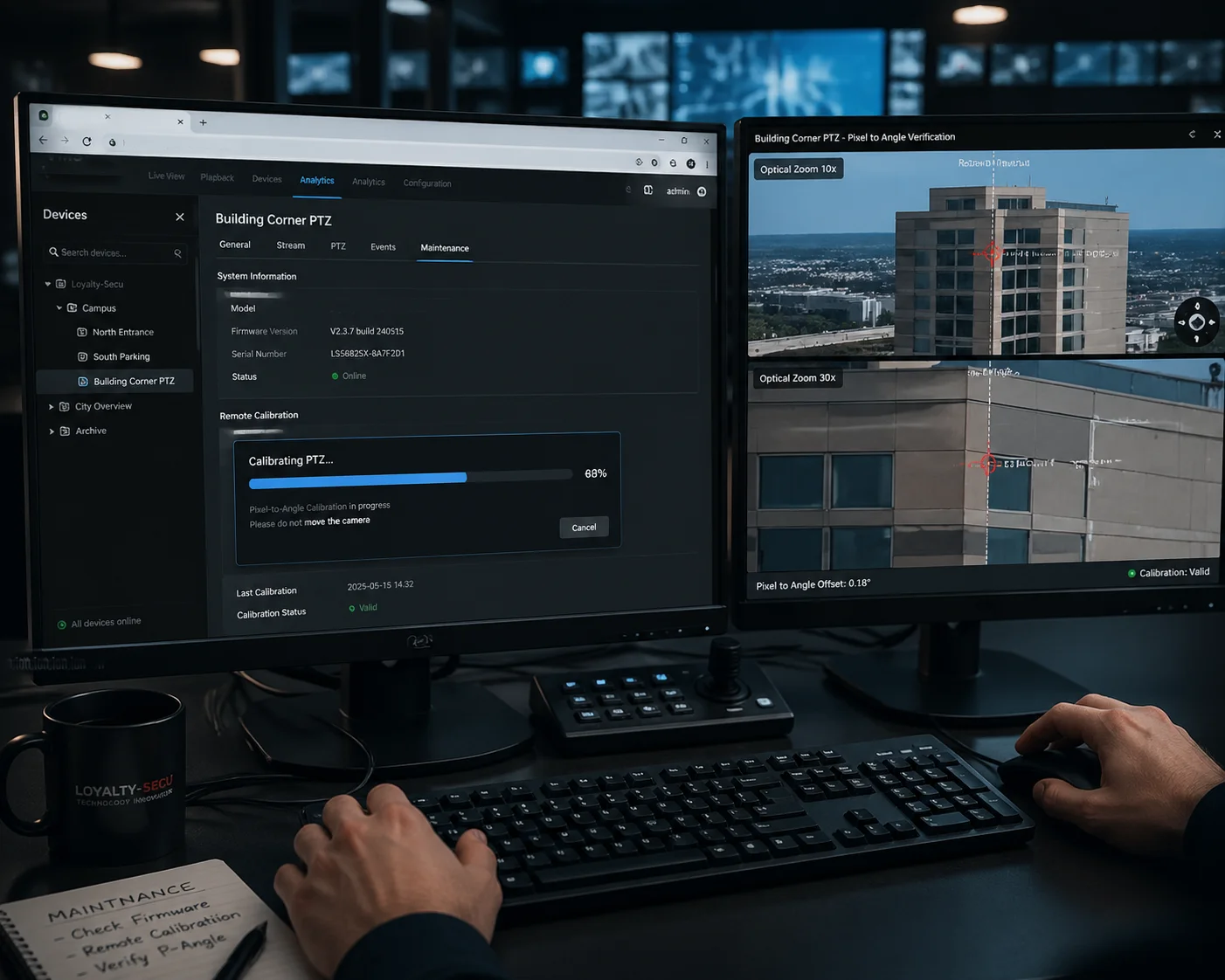

Interfaz de calibración remota de cámaras PTZ
¿Cuándo hay que recalibrar?
En la mayoría de los casos, no debería ser necesario recalibrar manualmente. La cámara lo hace automáticamente en cada encendido. Pero hay algunas situaciones en las que una recalibración manual remota tiene sentido:
- Después de una actualización de firmware que cambia los parámetros de control del motor.
- Después de que la cámara haya estado funcionando continuamente durante varios meses sin reiniciarse.
- Después de un suceso físico conocido, como una tormenta fuerte, un terremoto o que alguien golpee la cámara durante el mantenimiento.
- Cuando notes en tu VMS que una preselección está ligeramente desviada de donde debería estar.
Cómo funciona el proceso de calibración a distancia
El proceso es sencillo. Inicie sesión en la interfaz web de la cámara. Vaya a la página de configuración de PTZ. Haces clic en “Reinicio” o en “Calibración de punto cero”. La cámara hará un movimiento horizontal y vertical hasta que encuentre la puerta del fotointerruptor en cada eje. Esto tarda unos 10 segundos. Después, los 256 preajustes se recalculan a partir de la nueva referencia cero.
También puede programarlo automáticamente. Por ejemplo, puede programar la cámara para que se recalibre a las 3:00 AM cada domingo. Durante esa ventana de 10 segundos, la cámara se mueve brevemente para encontrar su punto cero, y luego vuelve a su patrulla o preajuste. Para la mayoría de los proyectos, esto es más que suficiente para mantener la deriva a cero.
Un método de verificación práctico que puede utilizar
Después de la recalibración, ¿cómo sabe que realmente ha funcionado? He aquí un método que recomiendo a todos nuestros socios integradores.
Elige un ajuste preestablecido que apunte a un elemento fijo de alto contraste: la esquina de un edificio, un poste, una línea pintada. Haz una captura de pantalla. Ésta será su imagen de referencia. Anota las coordenadas en píxeles de esa característica.
Después de la recalibración, llame a la misma preselección. Haga otra captura de pantalla. Compare las coordenadas de los píxeles. Si la característica se ha movido menos de 3 píxeles (en un típico 60 ° HFOV en un sensor de 1080p), usted está dentro de 0,1 °.
Puedes hacerlo desde tu escritorio. Sin escalera. Sin camión rodante. Sin perder la tarde.
Referencia de conversión píxel-ángulo
| FOV horizontal | Resolución | Grados por píxel | Píxeles permitidos para 0,1° |
|---|---|---|---|
| 60° | 1920 px | 0.031° | ~3,2 px |
| 30° | 1920 px | 0.016° | ~6,4 px |
| 3° (zoom 40X) | 1920 px | 0.0016° | ~64 px |
Observa algo interesante en esa tabla. Con un zoom de 40X, el campo de visión es muy estrecho, alrededor de 3°. Eso significa que cada píxel cubre un ángulo mucho más pequeño. Así que 0,1° de deriva se mostraría como un desplazamiento de 64 píxeles en la pantalla. Eso es enorme. Se vería inmediatamente. Esta es la razón por la que la precisión mecánica es más importante en los niveles altos de zoom.
¿Se mantiene la precisión de 0,1 grados incluso con el zoom óptico máximo de 40X?
Esta es la cuestión que separa las afirmaciones de marketing de la realidad de la ingeniería. Cualquier cámara puede acertar 0,1° en gran angular. La verdadera prueba es con un zoom de 40X, donde cada pequeño error se magnifica.
Sí. La precisión mecánica de 0,1° es una propiedad del mecanismo de pan-tilt, no del objetivo. Es la misma independientemente del nivel de zoom. Pero con un zoom de 40X, el impacto visual de un error de incluso 0,05° se hace muy evidente, que es exactamente la razón por la que nuestra precisión mecánica debe ser tan estricta.
Cámara PTZ con zoom óptico 40X de precisión preestablecida
Por qué el zoom agranda el problema
Te lo explico con un ejemplo sencillo. En gran angular (60° FOV), su cámara ve un área de 100 metros de ancho a 500 metros de distancia. Un error de 0,1° desplaza el centro de la imagen unos 0,87 metros. Probablemente ni te darías cuenta.
Con un zoom de 40X, el campo de visión se reduce a aproximadamente 1,5°. Ahora su cámara sólo ve un área de 13 metros de ancho a la misma distancia. Ese mismo error de 0,1° sigue desplazando el centro 0,87 metros. Pero ahora 0,87 metros es una porción significativa de todo su campo de visión. La cara de una persona que estaba centrada ahora está en el borde del encuadre, o ha desaparecido por completo.
Por eso decimos que la precisión preestablecida no es una especificación del zoom. Es una especificación mecánica. El motor, la correa, el codificador... no saben ni les importa en qué nivel de zoom se encuentra el objetivo. Sólo necesitan colocar el cabezal en el ángulo correcto. Siempre.
La ingeniería detrás de una precisión constante
Tres cosas lo hacen posible en nuestra fábrica:
Control del motor de 256 micropasos. Dividiendo cada paso del motor de 1,8° en 256 micropasos, conseguimos un ángulo mínimo controlable de unos 0,007°. Esto nos da más de 14 veces la resolución que necesitamos para una precisión de 0,1°. Ese margen es intencionado. Significa que podemos llegar a 0,1° aunque perdamos algunos micropasos debido a la fricción o a la carga.
Aceleración y desaceleración en curva S. Cuando la cámara se desplaza a un valor predeterminado, no se detiene de golpe. Sigue un perfil de velocidad en forma de S: arranque lento, aceleración suave, desaceleración gradual y parada suave. Esto elimina el choque mecánico que causa el sobreimpulso. Sin el control de la curva en S, un cabezal PTZ de movimiento rápido puede sobrepasar su objetivo entre 0,2º y 0,5º antes de estabilizarse. Con este control, el rebasamiento es nulo.
Compensación dinámica del desgaste. Nuestro firmware realiza un seguimiento de cuántos ciclos ha completado cada eje. A medida que aumenta el número de ciclos, el algoritmo aplica un pequeño factor de corrección para tener en cuenta el desgaste de la correa y los cambios en la fricción de los rodamientos. No se trata de una compensación fija, sino de un valor aprendido que se actualiza a lo largo de la vida útil de la cámara. El resultado es que una cámara con 50.000 ciclos cumple los preajustes con la misma precisión que una unidad nueva.
Cómo probarlo usted mismo con un zoom de 40X
Si está evaluando nuestras cámaras - o cualquier cámara PTZ - esto es lo que le sugiero:
- Ajuste el zoom de la cámara a 40X.
- Apunta a un objeto lejano con bordes afilados (una señal, el marco de una ventana, un poste).
- Guárdalo como Preset 1.
- Mueva la cámara a una posición completamente diferente (Preajuste 2).
- Vuelva a llamar a la preselección 1.
- Compara la imagen con tu referencia.
- Repite 50 veces.
Si la característica objetivo se mantiene dentro de los 3 píxeles en una imagen 1080p a 60° HFOV - o dentro del recuento de píxeles equivalente para su FOV real - la cámara pasa. Si se desvía, tiene un problema. Y lo sabrá antes de instalar una sola cámara en un poste.
Conclusión
La precisión preestablecida por debajo de 0,1° es el resultado de un hardware robusto, algoritmos inteligentes y autocalibración física, no sólo de un número en una hoja de especificaciones. Pruébelo. Verifíquelo. Confíe en ella.
1. Control de bucle abierto del motor paso a paso y riesgos inherentes de pérdida de paso. ︎ 2. Codificador rotatorio óptico para la realimentación de posición absoluta. ︎ 3. Propiedades de dilatación térmica de la correa reforzada con Kevlar. ︎ 4. Diseño del circuito de calibración del punto cero del fotointerruptor. ︎ 5. Comparación del par y la precisión de 256 micropasos frente a pasos completos. ︎ 6. Perfilado del movimiento de la curva en S para la reducción del choque mecánico. ︎ 7. Algoritmo dinámico de compensación del desgaste para una precisión a largo plazo. ︎ 8. Conversión de píxeles a ángulos para pruebas de verificación preestablecidas. ︎ 9. Métodos de control de motores PTZ de bucle cerrado frente a bucle abierto. ︎ 10. Servicio ONVIF PTZ para comandos de calibración remota. ︎
