J'ai perdu des heures à examiner de fausses alertes causées par des oiseaux et des voitures distantes sur un projet de ferme isolée. La solution était simple : le filtrage par taille de cible. Cela a tout changé.
Oui, les caméras PTZ professionnelles prennent en charge la définition de seuils de détection basés sur la taille de la cible. Vous pouvez configurer le système pour ignorer tout objet plus petit qu'un pourcentage spécifique de l'image (tel que 2%), en utilisant soit un rapport de pixels, soit des valeurs de pixels absolues. Cela évite les fausses alertes dues aux oiseaux, aux véhicules distants et à d'autres bruits de petite taille dans l'image.
Paramètres de seuil de taille de cible pour caméra PTZ
Ci-dessous, je détaille exactement comment utiliser cette fonctionnalité. J'aborde la prévention des alertes d'oiseaux, l'étalonnage pour la distance, le suivi dynamique des cibles qui grossissent, et les outils de sélection de boîte visuelle. Chaque section vous donne les détails techniques nécessaires pour configurer correctement cela lors de votre prochain déploiement.
Table des matières
Puis-je éviter les “alertes d'oiseaux” en ignorant tout objet qui occupe moins de 2% des pixels ?
J'ai eu un client qui m'a appelé à 2 heures du matin parce que son téléphone avait vibré 47 fois pendant la nuit. Chaque alerte était un oiseau passant devant l'objectif. Ce projet m'a appris la valeur du filtrage par taille minimale.
Oui, vous pouvez éliminer les alertes d'oiseaux en définissant un seuil de taille minimale d'objet inférieur à 2% de l'image. Le moteur d'IA calcule la boîte englobante de chaque objet détecté et la compare à la surface totale de l'image. Si l'objet est plus petit que votre seuil, le système le rejette silencieusement.
Prévention des alertes d'oiseaux par filtre de taille minimale
Comment fonctionne le filtre de taille minimale
L'algorithme de détection dessine un rectangle autour de chaque objet en mouvement dans chaque image. Ce rectangle est appelé boîte englobante. Le système calcule ensuite quel pourcentage de l'image totale cette boîte occupe. Si la boîte est plus petite que votre seuil défini, le système la traite comme du bruit.
Par exemple, un oiseau volant à 10 mètres de la caméra peut produire une boîte englobante qui ne couvre que 0,3% d'une image de 4MP. Une personne marchant à 30 mètres peut couvrir 3-5% de la même image. En définissant votre seuil entre 1,5% et 2%, vous créez un écart clair entre le “bruit” et la “cible réelle”.”
Pourquoi 2% est un bon point de départ
La valeur de 2% fonctionne bien pour la plupart des applications de sécurité périmétrique. Voici pourquoi. Une image standard de 4MP1 compte environ 8,3 millions de pixels. Deux pour cent de cela représentent environ 166 000 pixels. Un corps humain à 20-30 mètres de la caméra remplit généralement plus que cette surface. Les oiseaux, les insectes et le trafic lointain n'atteignent presque jamais cette taille.
Mais 2% n'est pas un nombre universel. Votre seuil réel dépend de trois choses :
- Résolution de la caméra
- Longueur focale de l'objectif
- Distance jusqu'à la limite du périmètre
Options de configuration pour le filtrage de taille minimale
| Paramètres | Gamme | Valeur recommandée | Cas d'utilisation |
|---|---|---|---|
| Aire minimale (%) | 0,11 % – 501 % | 11 % – 21 % | Filtrer les oiseaux, les voitures distantes |
| Aire maximale (%) | 101 % – 1001 % | 701 % – 801 % | Filtrer les obstructions de l'objectif |
| Sensibilité de détection | Niveau 1 – 10 | Niveau 7 | Équilibrer avec le filtre de taille |
| Mode de filtrage | Aire / Diagonale | Aire | Utilisation générale du périmètre |
Que deviennent les objets filtrés
Lorsqu'un objet tombe en dessous de votre seuil, le système ne le supprime pas simplement. Vous avez des options. Dans notre firmware, vous pouvez configurer le système pour enregistrer toujours les objets filtrés sur la carte SD sans envoyer de notification push. Cela signifie que vous conservez des preuves vidéo de tout, mais que votre téléphone ne vibre que pour les menaces réelles. Pour les déploiements solaires 4G2, cela permet d'économiser à la fois les données et la batterie.
Filtrage basé sur la diagonale comme alternative
Certains objets changent de forme lorsqu'ils se déplacent. Une personne accroupie est très différente d'une personne debout. Le filtrage basé sur la zone peut fluctuer dans ces cas. Notre firmware avancé offre un filtrage par longueur diagonale3 comme alternative. La diagonale de la boîte englobante reste plus stable quelles que soient les changements de posture. Cela vous permet de détecter plus systématiquement les cibles humaines, même lorsqu'elles se penchent, s'accroupissent ou se tournent sur le côté.
Comment puis-je calibrer la “taille minimale de l'objet” pour correspondre à la distance de mon périmètre ?
J'ai appris cela à mes dépens lors d'un projet dans un ranch au Texas. Le client avait réglé son seuil trop haut et a manqué un intrus à 45 mètres. Un étalonnage correct l'aurait détecté.
Pour étalonner la taille minimale des objets, faites marcher une personne à votre limite d'alerte la plus éloignée pendant que vous observez le pourcentage de la boîte englobante en temps réel sur l'interface web. Réglez votre seuil 20-30% en dessous de la valeur observée pour garantir aucune détection manquée à portée maximale.
Étalonnage de la taille minimale des objets pour la distance du périmètre
Le processus d'étalonnage sur le terrain
L'étalonnage n'est pas quelque chose que l'on fait depuis son bureau. Vous devez être sur site avec la caméra installée à sa position finale. Voici le processus étape par étape que je recommande à chaque intégrateur :
- Montez la caméra à son emplacement permanent
- Ouvrez l'interface web ou le SDK4 sur votre ordinateur portable
- Activez la superposition de la boîte englobante en temps réel
- Faites marcher une personne le long de votre ligne de périmètre la plus éloignée
- Notez le pourcentage de la boîte englobante affiché
- Réglez votre seuil 20-30% en dessous de ce nombre
Par exemple, si une personne à 50 mètres affiche une boîte englobante de 1,8%, réglez votre seuil à 1,2% ou 1,3%. Ce tampon tient compte des individus plus petits, de l'occlusion partielle par la végétation et des conditions d'éclairage variables.
La résolution est importante pour l'étalonnage
Le calcul du pourcentage est directement lié à la résolution de votre image. Si vous étalonnez à 4MP et passez ensuite à 1080P, votre seuil devient invalide. La densité de pixels change, ce qui signifie que la même personne à la même distance produit une valeur de pourcentage différente.
| Résolution | Total des pixels | Seuil en % (pixels) | Personne à 30m (typique) |
|---|---|---|---|
| 4MP (2560×1440) | 3,686,400 | 73,728 | 3,2% – 4,5% |
| 1080P (1920×1080) | 2,073,600 | 41,472 | 2,8% – 3,9% |
| 5MP (2592×1944) | 5,038,848 | 100,777 | 2,5% – 3,8% |
La distance focale et le zoom ont un impact
A Zoom optique 38X5 l'objectif change tout dans le calcul de la taille. En grand angle, une personne à 50 mètres est minuscule. Zoomez à 20X, et cette même personne remplit une grande partie de l'image. Si votre caméra utilise le zoom automatique pendant le suivi, le seuil doit tenir compte du niveau de zoom de départ – le niveau auquel la détection initiale se produit.
Je dis toujours aux clients : étalonnez à votre niveau de zoom de patrouille par défaut. C'est la position de zoom où la caméra se trouve lorsqu'elle est inactive et en balayage. La détection se produit d'abord à ce niveau. Une fois que l'IA verrouille une cible, le zoom augmente pour l'identification, mais le déclenchement initial dépend de la position de patrouille.
Facteurs environnementaux qui affectent l'étalonnage
Le vent fait bouger la végétation. La pluie crée des traînées dans l'image. mirage thermique6 déforme les objets distants. Tout cela peut affecter les calculs de boîtes englobantes. Je recommande de calibrer dans les pires conditions attendues, pas les meilleures. Si votre site a de l'herbe haute qui se balance au vent, calibrez par une journée venteuse. Cela garantit que votre seuil reste valide toute l'année.
Le système suivra-t-il toujours une cible lointaine lorsqu'elle grossit en s'approchant de la caméra ?
Un client m'a posé exactement cette question l'année dernière. Il craignait que le filtrage des petits objets signifie que le système ne “détecterait” jamais une menace qui commence loin. La réponse l'a surpris.
Oui, le système réévalue continuellement chaque objet en mouvement image par image. Une fois qu'une cible filtrée dépasse votre seuil minimum à mesure qu'elle s'approche de la caméra, l'IA se verrouille immédiatement et commence le suivi actif. Aucune intervention manuelle n'est nécessaire.

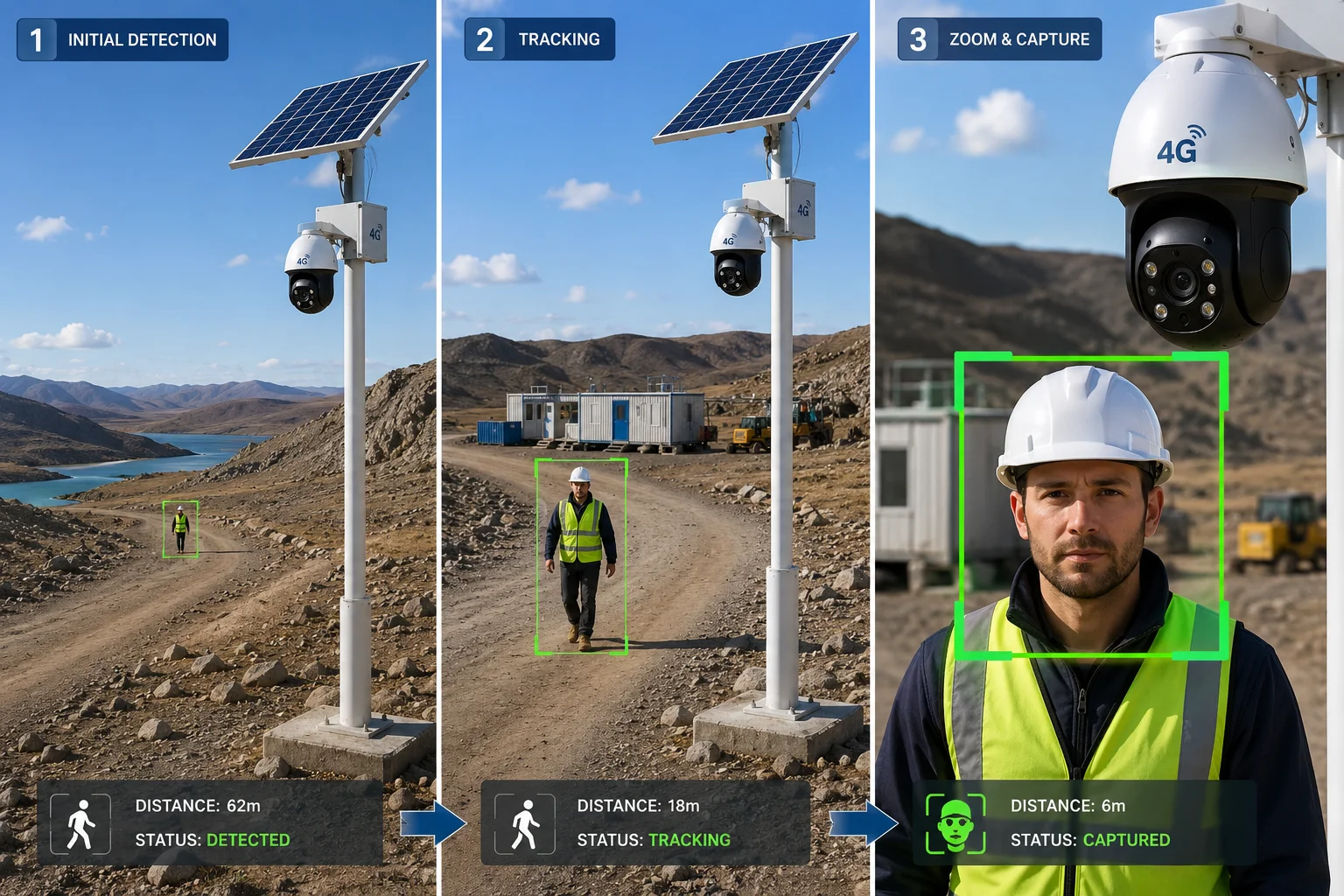

Suivi dynamique de cible à l'approche de la caméra
Réévaluation image par image
Le processeur IA ne prend pas de décision unique pour chaque objet. Il exécute la détection sur chaque image, généralement 15 à 30 fois par seconde. Chaque image est une évaluation fraîche. Ainsi, lorsqu'une personne apparaît à 100 mètres et ne représente que 0,5 % de l'image, le système note le mouvement mais n'alerte pas. À mesure que cette personne se rapproche, la boîte englobante grossit. Au moment où elle franchit votre seuil de 2 %, le système se déclenche.
Ce processus est transparent. Il n'y a aucun délai entre le franchissement du seuil et le déclenchement de l'alerte. La transition de “bruit filtré” à “cible active” se produit dans un cycle d'image, soit environ 33 à 66 millisecondes.
La séquence de transfert de suivi
Voici ce qui se passe techniquement lorsqu'une cible franchit le seuil :
- Phase pré-seuil : Objet détecté, boîte englobante calculée, taille inférieure au seuil. Le système enregistre le mouvement mais n'alerte pas. La carte SD enregistre silencieusement si configuré.
- Franchissement du seuil : La boîte englobante dépasse la taille minimale. Le classificateur IA s'exécute (humain/véhicule/animal). Si la classification correspond à vos catégories d'alerte, le système se déclenche.
- Phase de suivi actif : Le moteur PTZ s'engage. La caméra suit la cible. Le zoom augmente pour l'identification. Une notification push 4G est envoyée à l'application.
Pourquoi cette conception permet d'économiser batterie et données
Pour les systèmes 4G alimentés par énergie solaire, cette approche est essentielle. Chaque notification push coûte des données. Chaque mouvement du moteur PTZ7 coûte de l'énergie. En filtrant les petits objets, vous évitez des centaines d'activations moteur inutiles par jour. La caméra reste immobile, consommant un minimum d'énergie, jusqu'à ce qu'une vraie cible franchisse le seuil. Ensuite, elle s'active pleinement.
J'ai vu cela réduire la consommation d'énergie quotidienne de 40 à 60 % sur des installations solaires à distance. Cela signifie des panneaux solaires plus petits, des batteries plus petites et un coût total de projet inférieur pour vos clients.
Combinaison du filtrage de taille et de la détection de zone
Pour une précision maximale, combinez le filtrage de taille avec des zones de détection. Dessinez une zone autour de votre clôture périmétrique. Définissez la taille minimale à 1,5 %. Le système n'alerte désormais que lorsqu'un objet plus grand que 1,5 % apparaît à l'intérieur de la zone que vous avez dessinée. Ce double filtrage élimine pratiquement les fausses alertes tout en capturant chaque intrusion légitime.
L'application permet-elle une “sélection par boîte” visuelle pour définir le seuil de taille de la cible ?
Je me souviens de la première fois où j'ai montré l'outil de sélection par boîte à un client. Il avait tapé manuellement des valeurs de pixels pendant des semaines. Quand il a vu qu'il pouvait simplement dessiner deux boîtes à l'écran, il a dit que c'était la fonctionnalité dont il n'avait jamais su qu'il avait besoin.
Oui, l'interface web et l'application mobile prennent toutes deux en charge la sélection visuelle par boîte. Vous dessinez un petit rectangle représentant votre taille cible minimale et un grand rectangle représentant votre taille cible maximale directement sur le flux vidéo en direct. Le système convertit automatiquement ces sélections visuelles en valeurs de seuil de pixels.
Interface de sélection visuelle par boîte pour la taille de la cible
Comment fonctionne la sélection visuelle par boîte
Au lieu de calculer manuellement des pourcentages, vous dessinez simplement à l'écran. L'interface affiche le flux de votre caméra en direct. Vous utilisez votre souris ou votre doigt pour dessiner une petite boîte – cela représente le plus petit objet que vous souhaitez détecter. Ensuite, vous dessinez une boîte plus grande – cela représente la plus grande cible valide. Tout ce qui se trouve en dehors de ces deux limites est filtré.
Le firmware lit les dimensions en pixels de vos boîtes dessinées et les convertit automatiquement en valeurs de seuil. C'est beaucoup plus intuitif que de saisir des chiffres. Vous pouvez voir exactement quelle taille d'objet déclenchera une alerte car vous la dessinez directement sur la scène réelle.
Processus de sélection par boîte étape par étape
Voici comment j'accompagne les clients :
- Connectez-vous à l'interface web de la caméra
- Accédez aux paramètres de détection IA
- Sélectionnez “Filtre de taille” ou “Taille de l'objet”
- Cliquez sur “Dessiner la taille minimale”
- Dessinez une boîte sur la vidéo qui correspond à la plus petite cible que vous souhaitez capturer (par exemple, dessinez une boîte de la taille d'une personne à votre point périmétrique le plus éloigné)
- Cliquez sur “Dessiner la taille maximale”
- Dessinez une boîte représentant la plus grande cible valide
- Enregistrer et tester
Avantages par rapport à la saisie manuelle de chiffres
| Méthode | Précision | Facilité d'utilisation | Temps de calibration | Risque d'erreur |
|---|---|---|---|---|
| Saisie manuelle du pourcentage | Haut | Faible | 30-60 min | Élevé (fautes de frappe, erreurs de calcul) |
| Sélection de zone visuelle | Haut | Haut | 5-10 min | Faible (ce que vous voyez est ce que vous obtenez) |
| Saisie de pixels diagonale | Moyen | Faible | 20-40 min | Moyen |
Configuration à distance via 4G
Pour les caméras connectées en 4G dans des endroits éloignés, vous pouvez effectuer une sélection de zone à distance via la plateforme cloud8. Vous n'avez pas besoin d'être sur site après l'installation initiale. Si les conditions changent — par exemple, une nouvelle clôture est construite plus près de la caméra — vous pouvez redessiner vos zones de taille depuis votre bureau. La caméra applique immédiatement les nouveaux paramètres.
C'est un avantage majeur pour les intégrateurs qui gèrent des dizaines ou des centaines de sites distants. Vous ajustez les seuils sans envoyer de technicien. Pas de déplacement de véhicule. Pas de frais de déplacement. Connectez-vous, redessinez et enregistrez.
Combinaison de la sélection de zone avec la classification par IA
Le filtre de taille fonctionne en parallèle avec la classification par IA9. Même si un objet dépasse le seuil de taille, il doit toujours passer le classificateur IA. Ainsi, si une grosse touffe d'herbe sèche traverse votre zone et dépasse 2% du cadre, le classificateur IA l'identifie comme “ pas humain ” et “ pas véhicule ”. Aucune alerte ne se déclenche. Cette approche à double couche — filtrage de taille plus classification par IA — vous offre le taux de fausses alarmes le plus bas possible tout en maintenant une sensibilité de détection élevée pour les menaces réelles.
Conclusion
Le filtrage de la taille de la cible est l'un des outils les plus efficaces pour réduire les fausses alertes dans la surveillance PTZ à distance. Définissez votre seuil minimum par sélection de zone visuelle, calibrez sur site, et laissez l'IA s'occuper du reste. Si vous avez besoin d'aide pour configurer cela pour votre projet spécifique, contactez-moi à sales05@.com.
