Ich habe einmal einen Vertrag über 12.000 US-Dollar verloren, weil eine Dual-Objektiv-PTZ-Kamera nach drei Monaten in der texanischen Hitze aus der Ausrichtung geriet. Dieser Ausfall lehrte mich alles darüber, warum die Werkskalibrierung wichtig ist.
Fabriken erreichen eine Millisekunden-genaue Objektivausrichtung durch einen vierstufigen Prozess: 6-DOF-Roboter-Aktivausrichtung auf Mikrometer-Ebene während der Montage, automatisierte MTF-Scans zur Schärfebestätigung, dynamische LUT-Kompensation in der Firmware zur Echtzeitkorrektur und Master-Clock-Triggerung zur Synchronisierung der Frames zwischen den Sensoren auf Nanosekunden-Ebene.

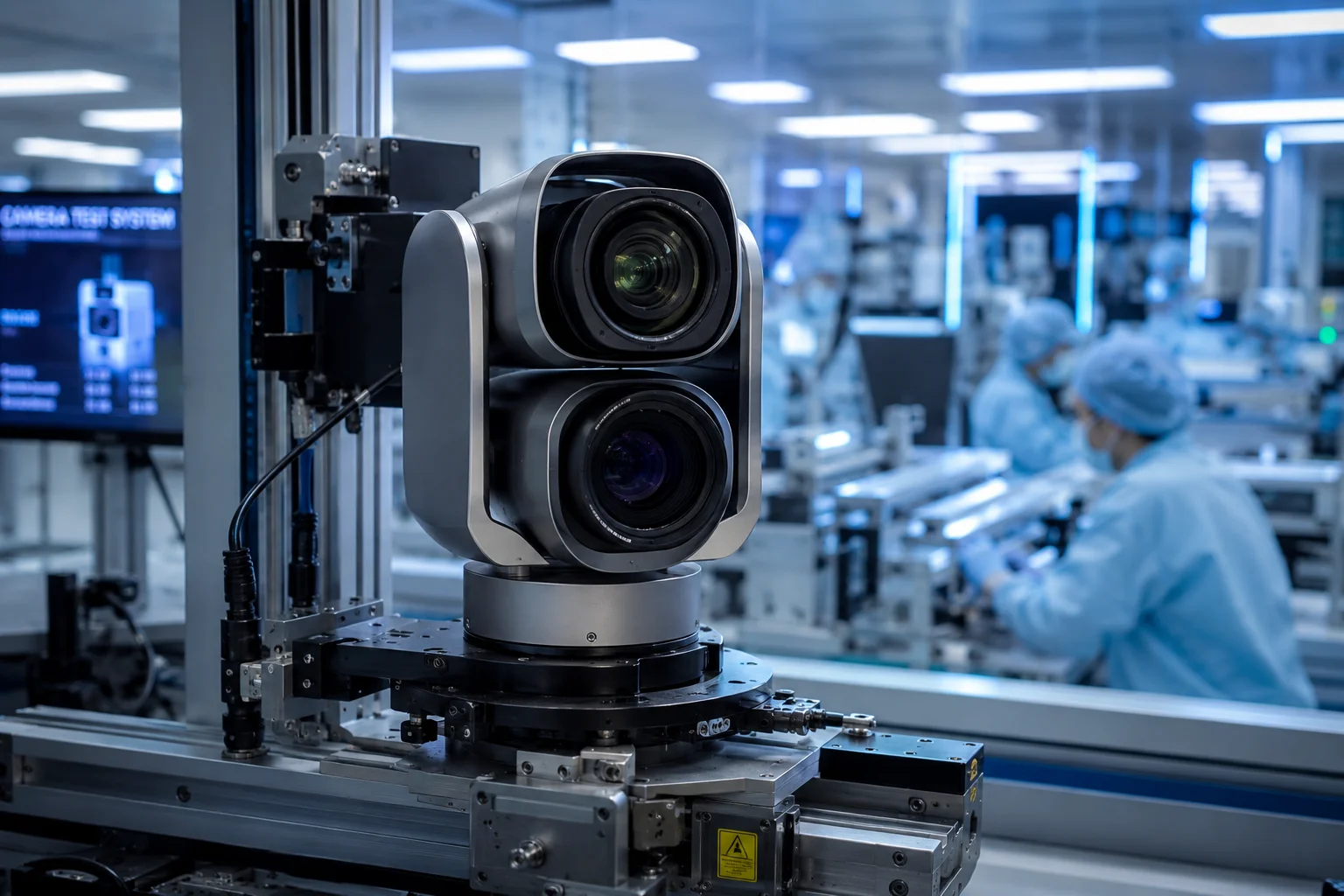

Dual-Objektiv-PTZ-Kamera Werkskalibrierung Ausrichtung
Unten zerlege ich jeden Schritt dieser Kalibrierungskette. Ich werde die Pixel-zu-Koordinaten-Zuordnung, Optionen für die Fernwiederherstellung der Kalibrierung, Präzision über die volle Drehung und die Verhinderung von thermischer Drift erklären. Wenn Sie Dual-Objektiv-PTZ-Kameras für kritische Infrastrukturen beschaffen, sind dies die technischen Details, die eine zuverlässige Einheit von einem Garantie-Albtraum unterscheiden.
Inhaltsübersicht
Was ist der Prozess der “Pixel-zu-Koordinaten”-Zuordnung, der zur Synchronisierung der beiden Objektive während der Produktion verwendet wird?
Als ich zum ersten Mal unser Kalibrierungslabor besuchte, erwartete ich Techniker mit Schraubendrehern zu sehen. Stattdessen sah ich Roboter, UV-Lampen und riesige Schachbrett-Ziele. Die alte Methode der manuellen Ausrichtung ist tot.
Die Pixel-zu-Koordinaten-Zuordnung ist ein Werksverfahren, bei dem jedes Objektiv bei jedem Zoomfaktor ein Präzisions-Kalibrierungsziel erfasst. Die Software erfasst dann den genauen Pixelversatz zwischen den beiden optischen Achsen und speichert diese Daten als Nachschlagetabelle (LUT) in der Firmware der Kamera zur Echtzeitkorrektur.

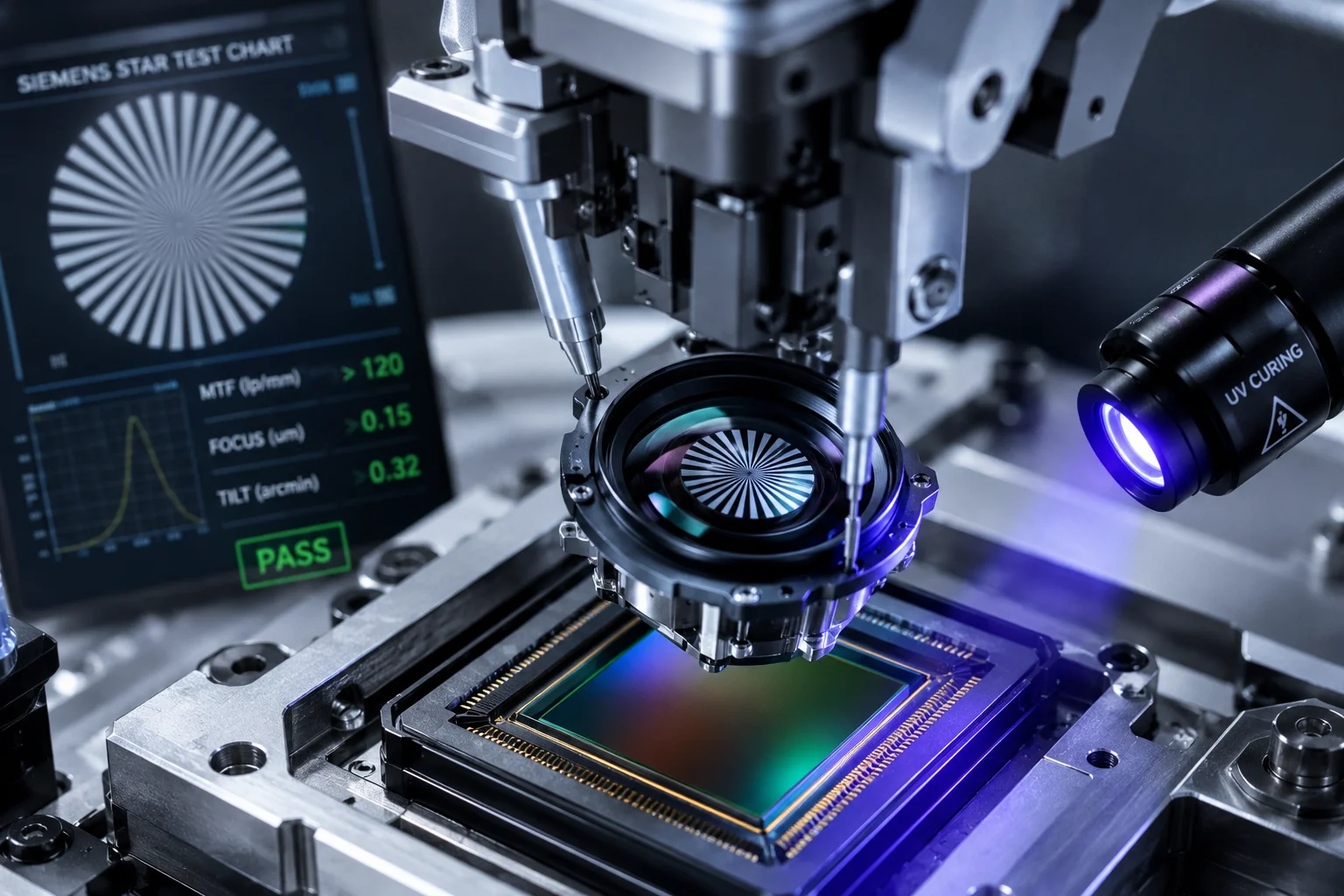

Pixel-zu-Koordinaten-Zuordnung Kalibrierungsziel Dual-Objektiv
Wie die physische Ausrichtung zuerst geschieht
Bevor die Software-Zuordnung beginnt, müssen die Objektive mit extremer Präzision physisch positioniert werden. Unsere Fabrik verwendet 6-DOF-Roboterarme (sechs Freiheitsgrade). Diese Roboter verstellen das Objektivmodul in sechs Richtungen: X, Y, Z, Neigung, Kippen und Drehung. Die Präzision liegt im Mikrometerbereich.
Hier ist, wie die Sequenz funktioniert. Das Kameramodul wird während der Montage eingeschaltet. Ein Live-Bild wird in den Ausrichtungsalgorithmus eingespeist. Der Roboterarm hält das Objektiv über dem Sensor, während ein optischer Klebstoff dazwischen noch flüssig ist. Der Algorithmus analysiert ein Siemens Stern Testchart1 in Echtzeit. Er prüft den MTF (Modulationsübertragungsfunktion)5 Wert in der Mitte und in allen vier Ecken des Bildes. Wenn alle fünf Zonen gleichzeitig maximale Schärfe erreichen, wird eine UV-Lampe ausgelöst. Der Klebstoff härtet in etwa 200 Millisekunden aus. Das Objektiv ist nun fixiert.
Die Software-Zuordnungsphase
Nach der physischen Ausrichtung wird die Kamera vor ein großes, hochpräzises Schachbrett-Kalibrierungsziel gestellt. Das System durchläuft dann alle Brennweiten, die das Zoomobjektiv unterstützt. Bei jedem Zoomschritt werden die Pixelkoordinaten aufgezeichnet, an denen derselbe Referenzpunkt sowohl im sichtbaren Bild als auch im Wärmebild (oder im zweiten sichtbaren Objektiv) erscheint.
Das Ergebnis ist eine Tabelle von Offset-Werten. Bei 10-facher Vergrößerung kann das Zentrum des Wärmebildes beispielsweise 3 Pixel links und 2 Pixel nach oben gegenüber dem Zentrum des sichtbaren Bildes liegen. Bei 40facher Zoom8, kann sich dieser Offset auf 7 Pixel nach rechts und 1 Pixel nach unten ändern. Jede Zoom-Position erhält ihren eigenen Korrekturwert.
Wie die LUT in Echtzeit funktioniert
Diese Offset-Tabelle ist die LUT – die Lookup-Tabelle. Sie wird in die Firmware der Kamera eingebrannt, bevor das Gerät das Werk verlässt. Wenn Sie die PTZ bedienen und die Zoomstufe ändern, liest der Prozessor die aktuelle Zoom-Position, sucht den entsprechenden Offset und weist den PTZ-Motor an, eine Mikro-Justierung vorzunehmen. Dies geschieht im Millisekundenbereich. Sie bemerken es nie. Die beiden Bilder bleiben einfach ausgerichtet.
| Stufe | Was passiert | Ausgabe |
|---|---|---|
| Physikalische Ausrichtung | 6-DOF-Roboter positioniert Linse auf Sensor | Mechanische Präzision im Mikrometerbereich |
| Zielerfassung | Kamera nimmt Schachbrettmuster bei allen Zoomstufen auf | Rohe Offset-Daten pro Brennweite |
| LUT-Generierung | Algorithmus berechnet (dx, dy) für jeden Zoomschritt | Firmware-Lookup-Tabelle |
| Laufzeitkorrektur | Prozessor liest LUT und passt Motorposition an | Live-Kompensation im Millisekundenbereich |
Warum das bei 40-facher Vergrößerung wichtig ist
Bei 1-facher Vergrößerung ist eine geringe Fehlausrichtung unsichtbar. Aber die Vergrößerung verstärkt Fehler. Ein optischer Achsenversatz von 0,5 Grad bei 1-facher Vergrößerung wird bei 40-facher Vergrößerung zu einer scheinbaren Verschiebung von 20 Grad. Das Ziel verschwindet vom Bildschirm. Deshalb “verlieren” billige PTZ-Kameras das Ziel, wenn Sie heranzoomen. Sie überspringen entweder den LUT-Prozess vollständig oder kalibrieren nur bei wenigen Zoom-Positionen statt über den gesamten Bereich.
Kann ich eine ferngesteuerte “Ein-Klick-Kalibrierung” durchführen, wenn die Objektive nach einem Sturm fehlausgerichtet sind?
Ich hatte schon Installateure, die mich um 2 Uhr morgens anriefen, weil ein Sturm ihre PTZ-Kamera aus der Ausrichtung gebracht hatte. Einen Techniker zu einer abgelegenen, solarbetriebenen Anlage zu schicken, kostet mehr als die Kamera selbst. Fernkalibrierung ist kein Luxus – sie ist eine Überlebensfunktion.
Ja. Unsere PTZ-Firmware unterstützt die Fernkalibrierung über die Webschnittstelle oder die VMS-Integration. Das System führt seinen internen LUT-Korrekturalgorithmus anhand eines bekannten Referenzpunkts oder eines integrierten Testmusters erneut aus und stellt die pixelgenaue Ausrichtung wieder her, ohne dass ein Techniker vor Ort sein muss.

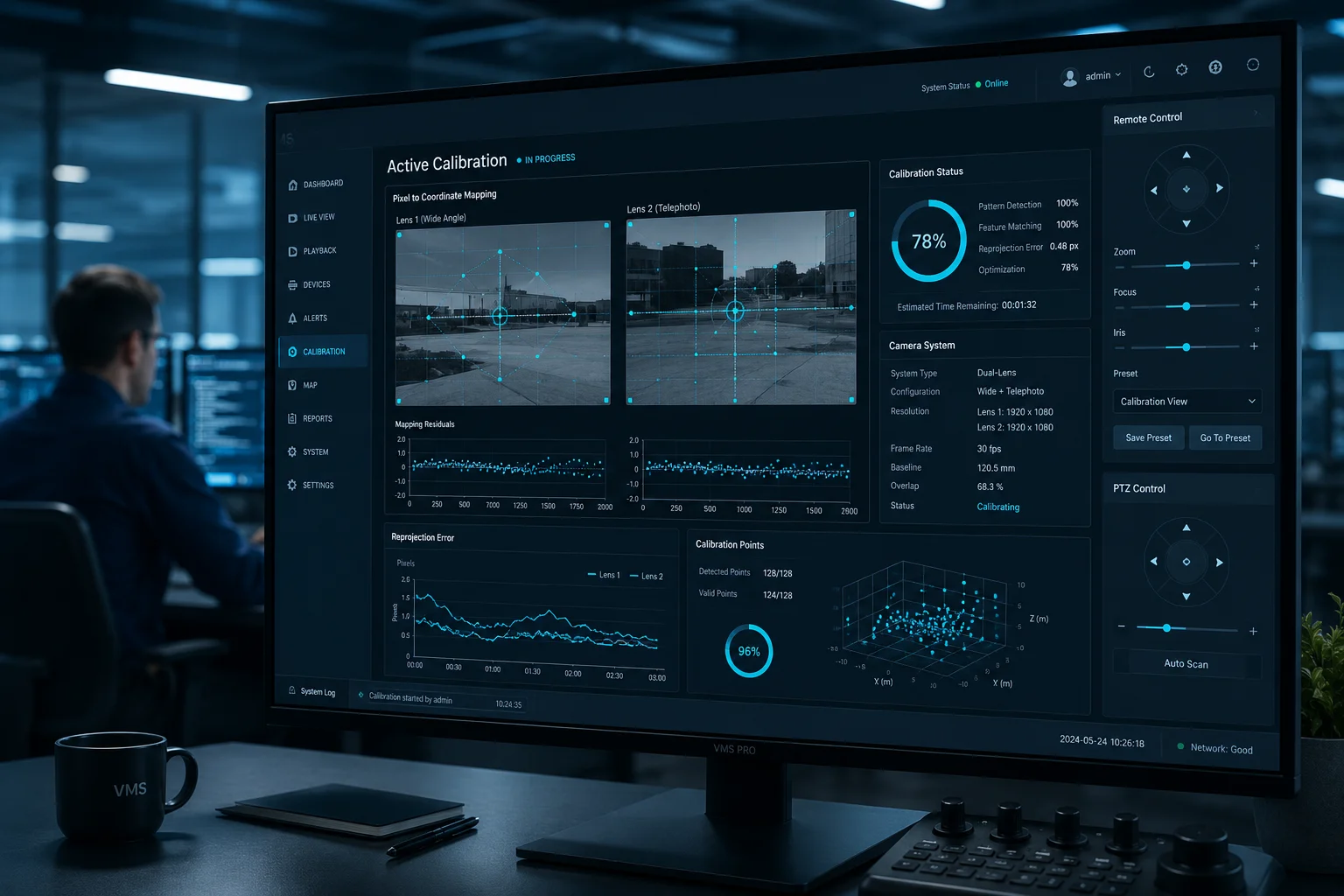

Fernkalibrierung mit einem Klick PTZ-Kamera-Weboberfläche
Was sich nach einem Sturm tatsächlich verschieben kann
Starker Wind, Hagelschlag oder thermische Schocks können Mikroverschiebungen im PTZ-Gehäuse verursachen. Die Linsenelemente selbst bewegen sich selten, da der UV-gehärtete Klebstoff extrem stark ist. Was sich verschiebt, ist die Beziehung zwischen der “Home”-Position des PTZ-Gimbals und der tatsächlichen optischen Achse. Stellen Sie es sich so vor: Die Linse ist in Ordnung, aber die Plattform, auf der sie sitzt, hat sich um 0,1 Grad gedreht. Bei 40-facher Vergrößerung wird dieser 0,1-Grad-Unterschied zu einem sichtbaren Problem.
Wie die Fernkalibrierung funktioniert
Der Prozess besteht aus drei Schritten:
- Referenzerfassung. Die Kamera richtet sich auf ein bekanntes Wahrzeichen oder verwendet ihr integriertes elektronisches Fadenkreuzmuster. Die Firmware erfasst gleichzeitig Bilder von beiden Objektiven.
- Versatzneuberechnung. Der Onboard-Prozessor vergleicht den aktuellen Pixelversatz mit der werkseitigen LUT-Basislinie. Er berechnet die neue Differenz.
- Aktualisierung der Motorkompensation. Die Firmware schreibt eine Korrekturschicht über die ursprüngliche LUT. Die PTZ-Motoren berücksichtigen diesen zusätzlichen Versatz nun bei jedem Bewegungsbefehl.
Dieser gesamte Vorgang dauert weniger als 30 Sekunden. Sie lösen ihn über die Web-GUI der Kamera oder über einen API-Aufruf von Ihrem VMS aus.
Einschränkungen, die Sie kennen sollten
Die Fernkalibrierung behebt softwareseitig korrigierbare Drift. Sie kann keine physischen Schäden beheben. Wenn ein Hagelkorn das Kuppelglas zerbricht oder die Gimbal-Halterung verbiegt, kann keine Software dies kompensieren. Das System meldet einen “Kalibrierungsfehler”, wenn der gemessene Versatz den Korrekturbereich des Motors überschreitet. Dann ist ein Vor-Ort-Besuch erforderlich.
Wann man es benutzt und wann man einen Techniker ruft
| Symptom | Fernbehebung möglich? | Aktion |
|---|---|---|
| Leichter Bildversatz nach Windereignis | Ja | Ein-Klick-Kalibrierung ausführen |
| Versatz wächst langsam über Monate | Ja | Periodische automatische Neukalibrierung planen |
| Plötzliche große Verschiebung nach Aufprall | Vielleicht | Fernwartung versuchen; wenn fehlgeschlagen, Techniker schicken |
| Sichtbare physische Beschädigung der Kuppel oder Halterung | Nein | Vor-Ort-Besuch erforderlich |
| Bildunschärfe oder Fokusverlust | Nein | Wahrscheinlich interne Linsenverschiebung; RMA erforderlich |
Für David und andere Integratoren, die in abgelegenen Gebieten arbeiten – Ranches, Ölfelder, Solarparks – reduziert diese Fernkalibrierungsfunktion direkt Ihre Gesamtbetriebskosten. Eine vermiedene LKW-Fahrt zahlt den Preisunterschied der Kamera gegenüber einer günstigeren Einheit, der diese Funktion fehlt.
Behält die Kalibrierung ihre Präzision über die gesamte 360-Grad-Drehung des PTZ-Moduls bei?
Ich habe einmal ein Konkurrenzgerät getestet, indem ich es bei 40-facher Vergrößerung in einem vollen Kreis geschwenkt habe. Als es zur Ausgangsposition zurückkehrte, hatte sich das Ziel um 15 Pixel verschoben. Das ist keine Kalibrierung. Das ist ein Vorschlag.
Echte Kalibrierung muss über alle 360 Grad Schwenken und alle Neigungswinkel hinweg bestehen bleiben. Unsere Fabrik erreicht dies, indem sie die LUT nicht nur pro Zoomstufe, sondern pro Schwenk-Neigungs-Position abbildet und Präzisions-Harmonic-Drive-Getriebe verwendet, die das Spiel im Rotationsmechanismus eliminieren.

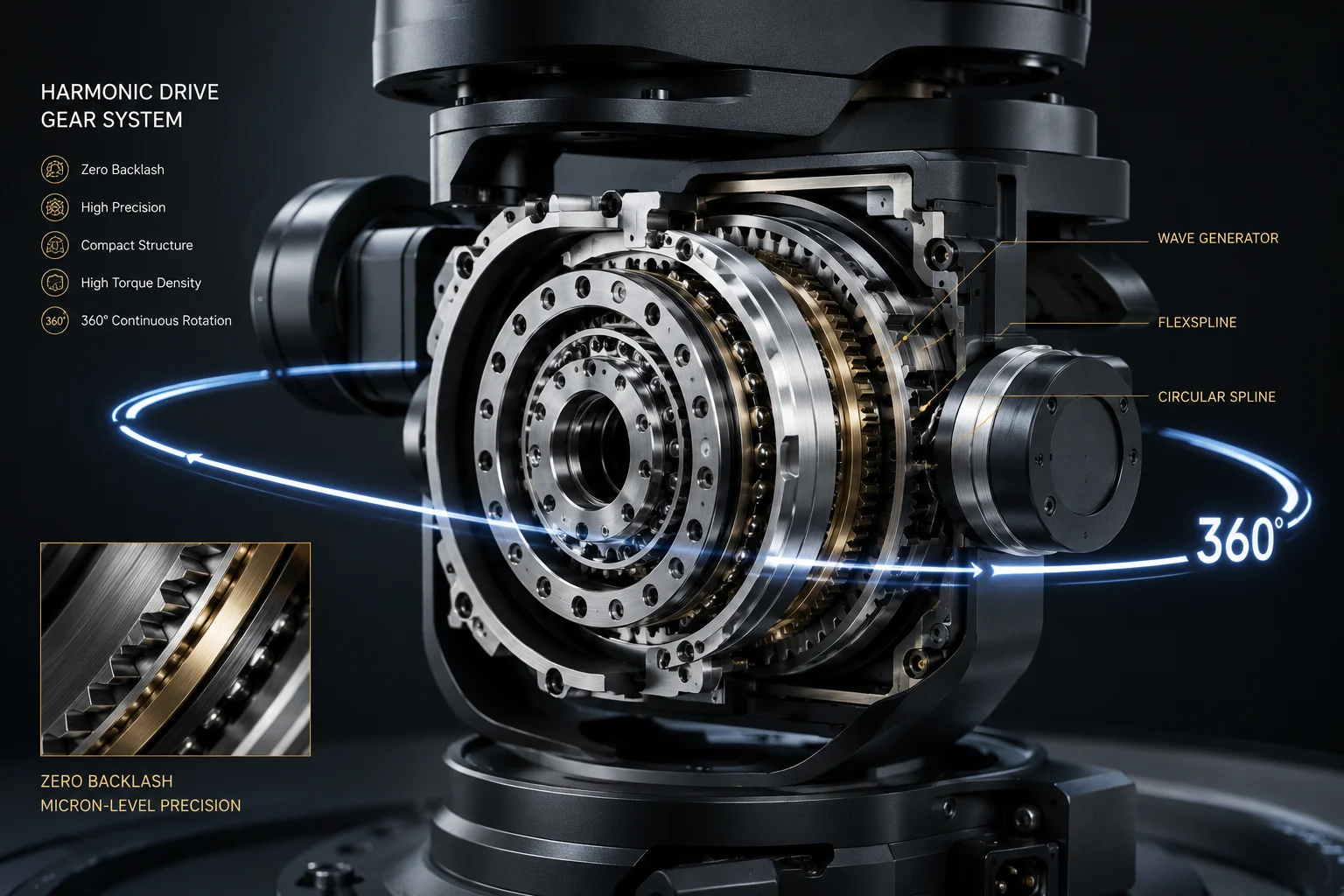

PTZ 360-Grad-Rotationskalibrierungs-Präzisionstest
Warum Rotation Fehler verursacht
Eine PTZ-Kamera ist keine feste Kamera. Jedes Mal, wenn sich der Gimbal dreht, summieren sich mechanische Toleranzen. Zahnspiel, Riemendehnung, Lagerluft – all das erzeugt winzige Positionsfehler. Bei 1-facher Vergrößerung bemerkt das niemand. Bei 40-facher Vergrößerung übersetzt sich ein Zahnspiel von 0,01 Grad in mehrere Pixel Drift.
Es gibt zwei Arten von Rotationsfehlern:
- Systematischer Fehler: Wiederholbare Verschiebungen, die jedes Mal an derselben Position auftreten. Diese stammen von Zahnteilung, Montageexzentrizität oder Kabelzug.
- Zufälliger Fehler: Nicht wiederholbares Jitter von Lagerverschleiß, Vibrationen oder thermischer Ausdehnung. Diese sind schwerer zu kompensieren.
Wie die Fabrik systematische Fehler behandelt
Während der Produktionstests wird die PTZ in feinen Schritten durch ihren vollen Bereich gedreht. In jedem Schritt misst das System die tatsächliche Blickrichtung im Vergleich zur befohlenen Richtung. Die Differenz wird aufgezeichnet. Dies erzeugt eine zweite Nachschlagetabelle – eine Schwenk-Neigungs-Korrekturkarte.
Diese Karte arbeitet mit dem Zoom-LUT zusammen. Wenn Sie der Kamera also befehlen, auf 127,3 Grad zu schwenken und auf 35X zu zoomen, wendet die Firmware gleichzeitig zwei Korrekturen an: eine für den zoomabhängigen optischen Versatz und eine für den positionsabhängigen mechanischen Versatz.
Harmonic Drive Getriebe: Die Hardware-Lösung
Softwarekorrekturen haben Grenzen. Wenn der mechanische Fehler zu groß oder zu zufällig ist, kann kein LUT ihn beheben. Deshalb ist die Wahl des Getriebes von enormer Bedeutung.
Unsere PTZ-Module verwenden Harmonic Drive Getriebe3 (auch Wellgetriebe genannt). Diese haben eine nahezu Null-Hysterese – typischerweise unter 1 Bogenminute. Vergleichen Sie dies mit Standard-Stirnradgetrieben, die eine Hysterese von 10-20 Bogenminuten aufweisen können.
Das Vollkreis-Testprotokoll
Bevor eine Einheit ausgeliefert wird, durchläuft sie einen Vollkreis-Wiederholungstest:
- Die Kamera richtet sich auf ein Referenzziel aus.
- Die Kamera schwenkt um 360 Grad und kehrt zur selben befohlenen Position zurück.
- Das System misst den Pixelversatz zwischen dem ursprünglichen und dem zurückkehrenden Bild.
- Bestehenskriterien: Der Versatz muss bei maximalem Zoom weniger als 2 Pixel betragen.
Wenn eine Einheit diesen Test nicht besteht, geht sie zurück zur mechanischen Einstellstation. Es gibt keine Software-Workarounds für schlechte Getriebe.
Was das für Tracking-Anwendungen bedeutet
Wenn Sie Automatisches AI-Tracking6 verwenden – bei denen die Kamera einer Person oder einem Fahrzeug folgt –, bedeutet eine Kalibrierungsdrift während der Drehung, dass die Tracking-Box langsam vom Ziel abweicht. Die KI versucht zu korrigieren, was zu einer ruckartigen, oszillierenden Bewegung führt. Mit einer ordnungsgemäßen Vollrotationskalibrierung bleibt das Tracking reibungslos, da die mechanische Plattform genau das liefert, was die Software befiehlt.
Wie verhindern Sie, dass sich die thermische Ausdehnung im Laufe der Zeit auf die Dual-Objektiv-Koordinaten-Ausrichtung auswirkt?
Ich habe Kameras gesehen, die im Labor bei 25 °C perfekt funktionieren und bei 60 °C auf einem Dach in Arizona versagen. Thermische Drift ist der stille Killer der langfristigen Kalibrierungsgenauigkeit.
Wir verhindern thermische Drift durch drei Methoden: Materialien mit angepasstem CTE (Coefficient of Thermal Expansion) im Objektivgehäuse, Echtzeit-temperaturkompensierte LUT-Anpassung in der Firmware und ein 72-stündiger thermischer Zyklustest während der Produktion, der die Stabilität von -40 °C bis +70 °C validiert.

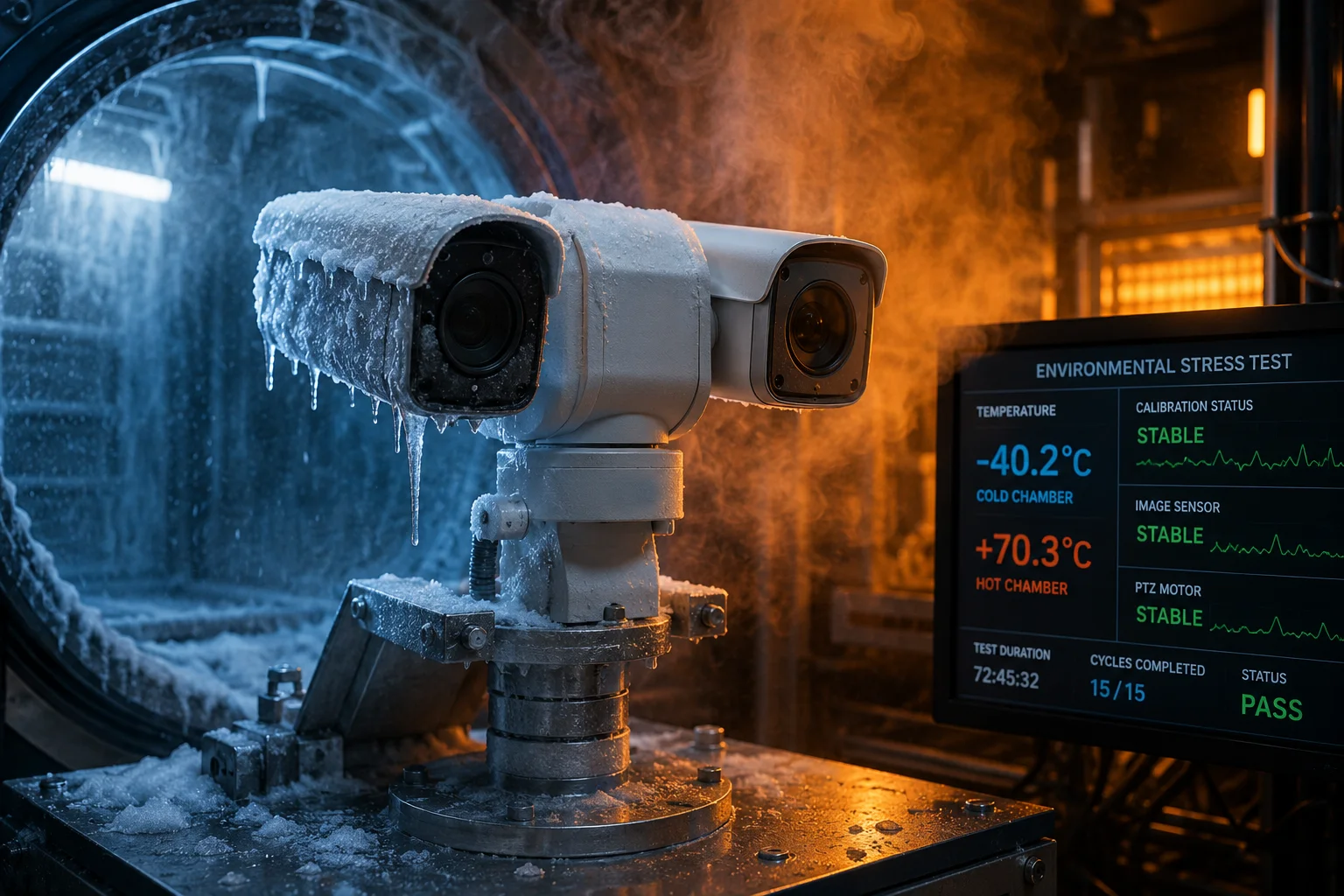

thermische Ausdehnungsprüfung Kammer PTZ Kamera Kalibrierung
Warum Wärme Ihre Objektive bewegt
Jedes Material dehnt sich beim Erwärmen aus. Aluminium dehnt sich um etwa 23 Mikrometer pro Meter pro Grad Celsius aus. Stahl dehnt sich um etwa 12 aus. Glas dehnt sich um etwa 8 aus. Wenn Ihr Kameragehäuse aus Aluminium, Ihr Objektivtubus aus Stahl und Ihre Linsenelemente aus Glas bestehen, dehnen sie sich alle mit unterschiedlichen Geschwindigkeiten aus.
Eine Temperaturschwankung von 40 °C (morgens bis nachmittags in einer Wüste) kann Linsenelemente um mehrere Mikrometer relativ zum Sensor verschieben. Bei hoher Vergrößerung entspricht eine physische Verschiebung von mehreren Mikrometern einer Bildverschiebung von mehreren Pixeln. Ihre sorgfältig kalibrierte Ausrichtung driftet.
Materialauswahl: Die erste Verteidigungslinie
Die effektivste Lösung ist, das Problem an der Wurzel zu packen. Unsere optischen Baugruppen verwenden, wo immer möglich, Materialien mit angepassten Wärmeausdehnungskoeffizienten.
| Komponente | Materialwahl | CTE (µm/m/°C) | Warum dieses Material |
|---|---|---|---|
| Objektivgehäuse | Magnesiumlegierung | 26 | Leicht, stark, nahe am Aluminium-CTE |
| Sensorhalterung | Invar-Legierung4 | 1.2 | Nahezu Null-Ausdehnung hält die Sensorposition |
| Linsenspreizer | Keramik | 6-8 | Passt zum Glas-CTE, hält Elemente ausgerichtet |
| Hauptgehäuse | Aluminium-Druckguss | 23 | Standard, kostengünstig, vorhersehbar |
Die kritische Schnittstelle befindet sich zwischen dem Sensor und dem letzten Linsenelement. Durch die Verwendung von Invar (einer Nickel-Eisen-Legierung mit nahezu Null-Wärmeausdehnung) für die Sensorhalterung halten wir den Abstand zwischen Sensor und Objektiv unabhängig von der Temperatur konstant.
Firmware-basierte thermische Kompensation
Materialabstimmung reduziert Drift, kann sie aber nicht vollständig eliminieren. Der verbleibende Fehler wird in der Firmware behandelt.
Jede Kamera verfügt über einen internen Temperatursensor. Die Firmware liest diesen Sensor kontinuierlich aus. Basierend auf der aktuellen Temperatur wendet sie einen thermischen Korrekturoffset auf die Basis-LUT an. Dieser Offset wurde während des werkseitigen thermischen Zyklustests charakterisiert.
Hier ist die Logik:
- Bei 25°C (Referenztemperatur) wird die Basis-LUT mit einem thermischen Offset von Null angewendet.
- Bei 50°C fügt die Firmware eine vordefinierte Korrektur hinzu – vielleicht +1 Pixel in X und -0,5 Pixel in Y.
- Bei -20°C wendet sie eine andere Korrektur in die entgegengesetzte Richtung an.
Diese Kompensation läuft kontinuierlich im Hintergrund. Sie sehen sie nie. Die Ausrichtung bleibt einfach stabil.
Der 72-Stunden-Thermische-Zyklustest
Während der Produktion verbringt jede Einheit 72 Stunden in einer Thermokammer. Die Kammer wechselt wiederholt zwischen -40°C und +70°C. Bei jeder extremen Temperatur und an mehreren Punkten dazwischen erfasst das automatisierte Testsystem Kalibrierungsbilder und misst die Ausrichtung.
Dieser Test dient zwei Zwecken. Erstens validiert er, dass die Einheit die Ausrichtung über ihren Nenn-Temperaturbereich beibehält. Zweitens generiert er die thermischen Kompensationsdaten, die in der Firmware gespeichert werden. Einheiten, die bei einem beliebigen Temperaturpunkt übermäßige oder unvorhersehbare Drift aufweisen, werden abgelehnt.
Langzeit-Alterungseffekte
Selbst mit all diesen Maßnahmen altern Materialien. Klebstoffe können unter anhaltender thermischer Belastung kriechen. Kunststoffe können sich verziehen. Deshalb ist unser UV-gehärteter optischer Klebstoff2 speziell wegen seiner geringen Kriechrate und hohen Glasübergangstemperatur (Tg > 150°C) ausgewählt. Er wird sich bei keiner Betriebstemperatur, der die Kamera ausgesetzt ist, erweichen oder fließen.
Für David und andere Integratoren, die in extremen Klimazonen einsetzen – sei es ein Ölfeld in Texas bei 50°C oder ein Standort an der kanadischen Grenze bei -35°C – sorgt diese thermische Konstruktion dafür, dass Ihre Kameras Jahr für Jahr genau bleiben, ohne dass Nachkalibrierungen erforderlich sind.
Schlussfolgerung
Die millisekundengenaue Kalibrierung auf Fabrikebene ist ein vierstufiges System: robotische physikalische Ausrichtung, LUT-Abbildung über den gesamten Bereich, Temperaturkompensation und hardwaregetriggerte Frame-Synchronisation. Wenn diese Schichten zusammenarbeiten, bleibt Ihre Dual-Lens-PTZ-Kamera vom ersten Tag bis zum fünften Jahr pixelgenau, über alle Zoomstufen, alle Rotationswinkel und alle Wetterbedingungen hinweg.
1. Entdecken Sie, wie der Siemens-Stern-Testchart für optische Auflösungstests verwendet wird. ︎↩︎ 2. Verstehen Sie die Rolle von UV-gehärteten Klebstoffen bei der Präzisions-Linsenmontage. ︎↩︎ 3. Erfahren Sie, wie Harmonic-Drive-Getriebe ein nahezu backlashfreies Drehen von PTZ-Kameras ermöglichen. ︎↩︎ 4. Erforschen Sie, wie die geringe Wärmeausdehnung von Invar die Sensorposition stabilisiert. ︎↩︎ 5. Verstehen Sie das Standardmaß für Linsen-Schärfe, das bei der Kalibrierung verwendet wird. ︎↩︎ 6. Erfahren Sie, wie KI-gesteuerte Auto-Tracking-Funktionen auf präzise Kalibrierung angewiesen sind, um die Zielerfassung aufrechtzuerhalten. ︎↩︎ 7. Verstehen Sie den grundlegenden Prozess der Abbildung von Pixelpositionen auf reale Koordinaten. ︎↩︎ 8. Erfahren Sie, wie optischer Zoom Ausrichtungsfehler vergrößert und warum eine Kalibrierung über den gesamten Bereich entscheidend ist. ︎↩︎
