Já vi muitas câmeras PTZ morrerem em meses — não por tiros de bala ou raios, mas por umidade invisível que entra na carcaça e devora a placa de circuito.
Nem todas as câmeras PTZ fabricadas na China vêm com revestimento conforme em suas PCBs. Muitos modelos de baixo custo pulam essa etapa inteiramente, ou apenas aplicam uma fina camada na placa de alimentação. Para prevenir verdadeiramente a corrosão em áreas de alta umidade, você deve obter um compromisso por escrito do seu fornecedor confirmando que todas as PCBs são totalmente revestidas, solicitar o padrão de revestimento e relatórios de teste, e então verificar abrindo uma unidade de amostra você mesmo.

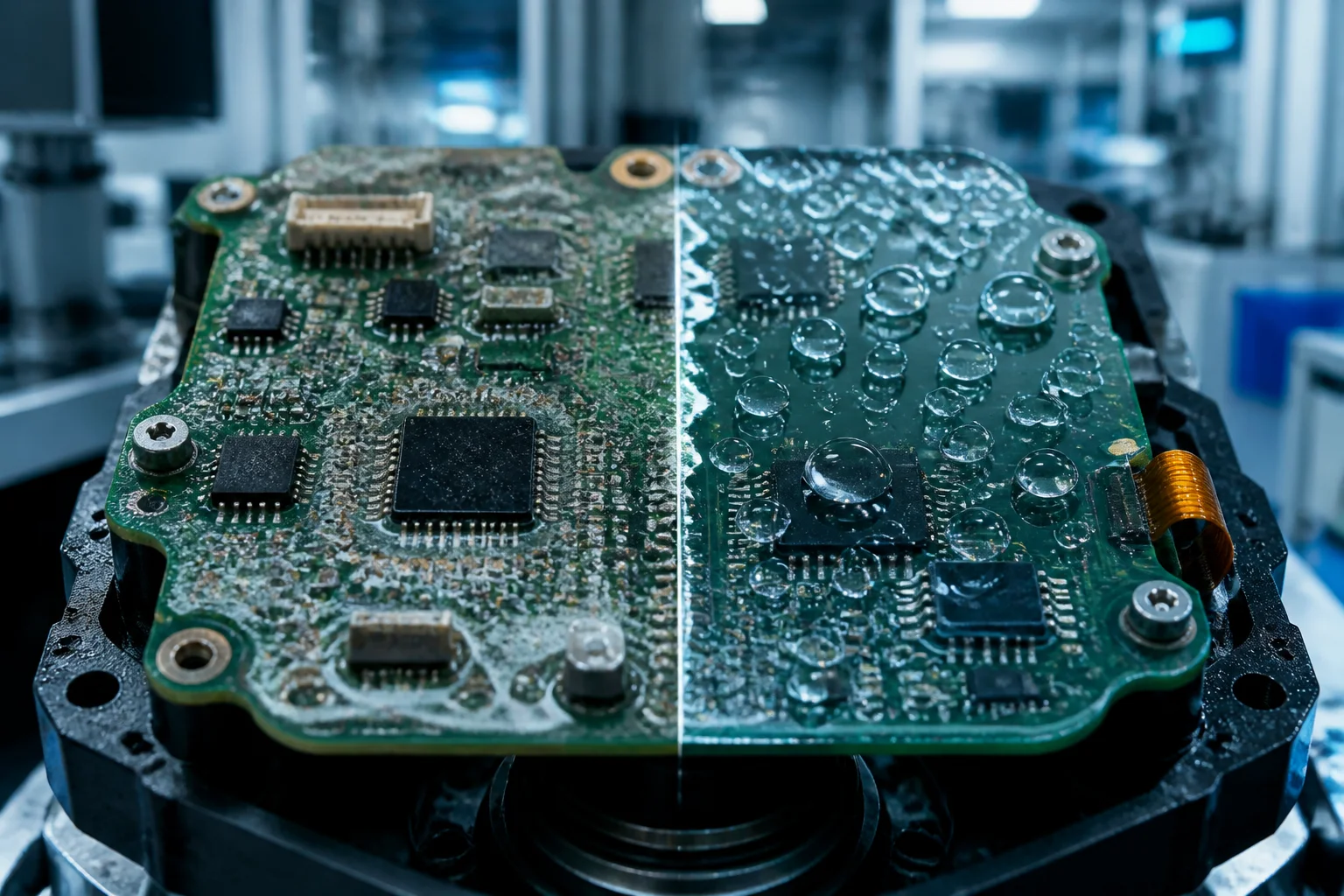

PCB de câmera PTZ com revestimento conforme para proteção contra umidade
Abaixo, vou guiá-lo exatamente sobre o que o revestimento conforme faz, como escolher o tipo certo para o local do seu projeto, como verificar a qualidade do revestimento e o que escrever em seu contrato de compra para que seu fornecedor chinês não tenha margem para cortar custos. Se você implantar câmeras no Texas costeiro, no Sudeste Asiático ou em qualquer lugar com umidade acima de 80% RH, continue lendo.
Índice
Como o revestimento conforme protege minha câmera PTZ contra corrosão por ar salgado em regiões costeiras?
Perdi um lote de 20 câmeras em um projeto de porto costeiro uma vez. As carcaças eram IP66. As placas internas? Sem revestimento. Todas elas corroeram em 8 meses.
O revestimento conforme é uma fina película polimérica que cobre toda a superfície da PCB, juntas de solda e terminais de componentes. Ele cria uma barreira física contra umidade, névoa salina, poeira e crescimento de fungos. Sem ele, trilhas de cobre expostas e juntas de solda corroem rapidamente em ar salgado e úmido — levando a curtos-circuitos, perda de sinal e falha total do dispositivo.
Revestimento conforme protegendo PCB contra corrosão por ar salgado
O que exatamente é “revestimento conforme”?
A palavra “conforme” significa que o revestimento segue a forma do que quer que cubra. Pense nisso como um "shrink-wrap" para sua placa de circuito. É uma camada transparente — geralmente de 25 a 250 mícrons de espessura — que adere a cada componente, cada junta de solda e cada trilha de cobre na PCB. Não altera o funcionamento da placa. Apenas impede que o mundo exterior toque na placa.
Em chinês, este processo é chamado de “三防漆” — que literalmente se traduz como “tinta de três proteções”. As três proteções são: à prova de umidade, à prova de névoa salina e à prova de mofo. Estes são os três maiores assassinos de eletrônicos em ambientes tropicais e costeiros.
Por que os locais costeiros são especialmente perigosos
O ar salgado não é apenas “ar úmido”. Ele contém partículas de cloreto de sódio que pousam nas superfícies da PCB e atraem umidade. Isso cria uma fina película condutora de água salgada na placa. Veja o que acontece a seguir:
| Modo de Falha | O que Causa | O Que Você Vê |
|---|---|---|
| Corrosão de cobre | Água salgada reage com trilhas de cobre expostas | Depósitos verdes ou brancos na placa |
| Migração eletroquímica | Diferença de voltagem entre trilhas adjacentes impulsiona íons metálicos através da umidade | Pequenos “bigodes” metálicos ou dendritos conectando trilhas |
| Degradação da junta de solda | Sal ataca solda de estanho-chumbo ou SAC | Juntas fracas, conexões intermitentes |
| Queda na resistência de isolamento | Película de umidade diminui a resistência superficial | Reinicializações aleatórias, gatilhos fantasmas, falha total do sistema |
A solução de revestimento conformante
Um revestimento adequado bloqueia tudo isso. A película polimérica impede que as partículas de sal toquem o cobre. Mesmo que ocorra condensação dentro da carcaça — o que acontece quando a temperatura cai à noite — a água fica sobre o revestimento, não sobre o metal. A placa permanece seca no nível elétrico.
Na Loyalty-Secu, tratamos o revestimento conformante como uma etapa padrão de produção para todas as câmeras PTZ de grau industrial. Não o vendemos como um “upgrade” ou “adicional opcional”. Se uma câmera é projetada para uso externo, ela recebe o revestimento. Ponto final.
Para projetos a menos de 5 quilômetros de qualquer linha costeira, eu sempre recomendo revestimentos de poliuretano (UR) ou silicone (SR) em vez do tipo acrílico mais barato. Esses materiais oferecem resistência muito maior à névoa salina e à exposição química.
Saiba mais sobre mecanismos de corrosão em eletrônicos costeiros 1.
Posso verificar a espessura do revestimento para garantir isolamento de longo prazo contra umidade?
Tive clientes que me disseram: “Han, o último fornecedor disse que as placas estavam revestidas. Quando abrimos a câmera, mal conseguíamos ver algo na PCB.” Esse é um problema comum. Palavras em uma folha de especificações não significam nada sem verificação.
Sim, você pode e deve verificar a espessura do revestimento. Solicite ao fornecedor a certificação de revestimento conforme IPC-CC-830 2 e os registros do processo de revestimento. Em seguida, retire uma unidade de amostra, abra-a e inspecione a PCB sob uma lâmpada UV de 365 nm. Placas devidamente revestidas com aditivos fluorescentes brilharão intensamente, e quaisquer pontos perdidos serão imediatamente visíveis.

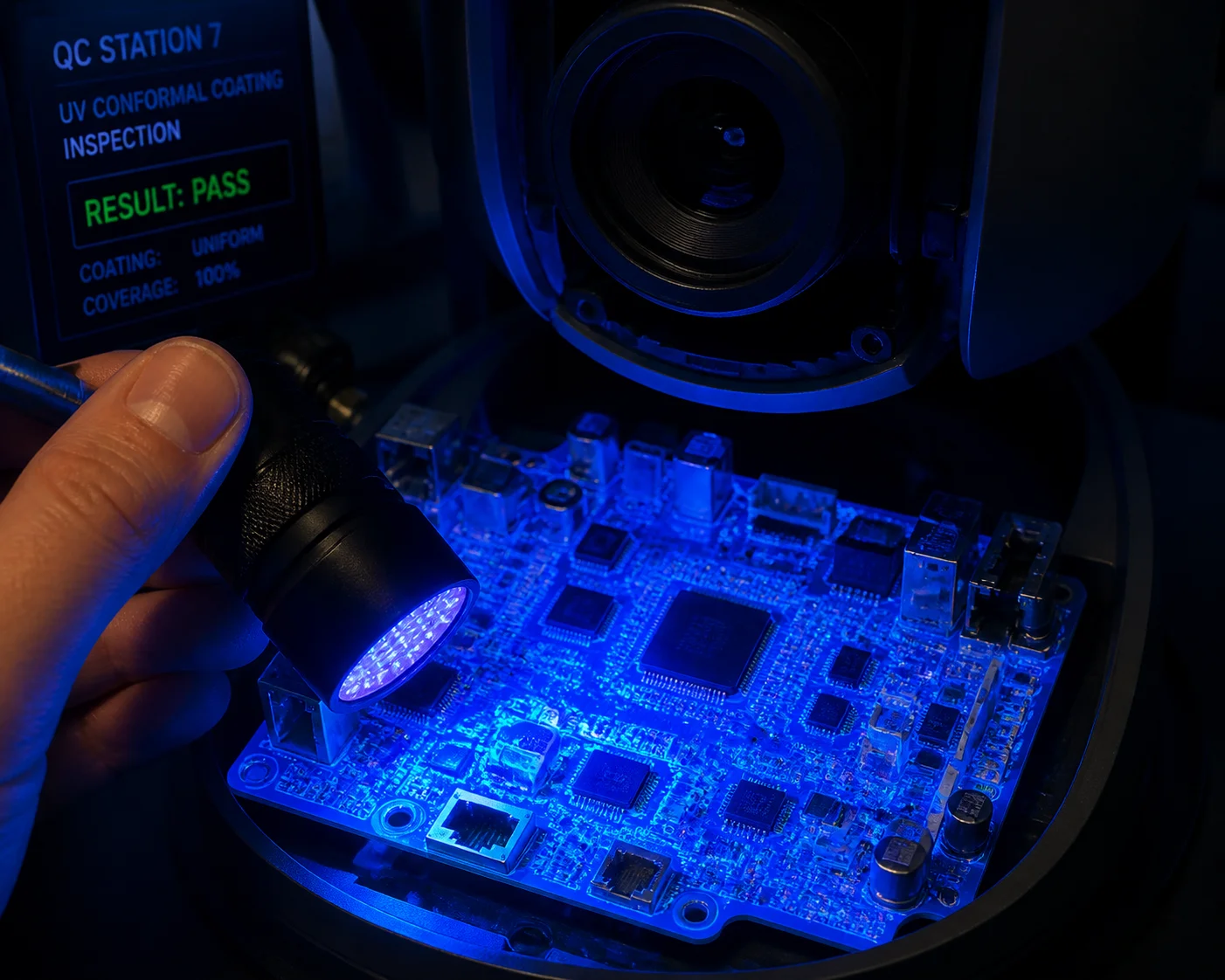

Inspeção UV do revestimento conforme em PCB de câmera PTZ
Como verificar o revestimento a partir de documentos
Antes mesmo de abrir uma câmera, peça ao seu fornecedor estes itens:
- Folha de dados do material para o revestimento conforme utilizado — deve listar o tipo químico (AR, UR, SR ou Parylene), a faixa de espessura recomendada e o método de cura.
- Certificado de conformidade IPC-CC-830 — este é o padrão atual da indústria para revestimentos conforme. Ele substituiu a antiga especificação militar MIL-I-46058C. Um fornecedor que não pode fornecer este documento provavelmente não está usando um revestimento qualificado.
- Documento de fluxo de processo — um processo de revestimento adequado inclui: limpeza → secagem → revestimento (spray, imersão ou pincel) → cura → inspeção visual → inspeção UV. Peça este fluxograma.
Como verificar o revestimento fisicamente
Documentos podem ser falsificados. Por isso, sempre digo aos meus clientes: abra uma unidade e olhe.
Aqui está o meu processo de inspeção recomendado:
| Etapa | Método | O que procurar |
|---|---|---|
| 1. Verificação visual | A olho nu sob luz forte | Um leve brilho ou lustro na superfície da placa; o revestimento deve parecer uniforme, sem pontos expostos |
| 2. Verificação da lâmpada UV | Lanterna UV de 365–395 nm em uma sala escura | Áreas revestidas brilham em azul ou verde; áreas não revestidas permanecem escuras |
| 3. Teste de toque | Toque suavemente a superfície da placa com a ponta do dedo | Áreas revestidas parecem ligeiramente pegajosas ou lisas; FR4 sem revestimento parece áspero |
| 4. Medidor de espessura | Use um medidor de espessura de revestimento por corrente parasita ou magnético | A leitura deve estar entre 30–100 µm para a maioria das aplicações |
Como é um produto “bom” versus “ruim”
Uma placa bem revestida brilhará uniformemente sob luz UV. Você deve ver cobertura em ambos os lados da placa de controle principal, da placa do driver do motor pan-tilt e da placa de fonte de alimentação. As únicas áreas deixadas sem revestimento devem ser conectores (RJ45, conector DC, slot para cartão SD) e superfícies de contato do dissipador de calor.
Uma placa mal revestida mostrará fluorescência irregular — pontos brilhantes aqui, pontos escuros ali. Algumas placas que vi tinham revestimento apenas na seção da fonte de alimentação, deixando o processador principal e o chipset de vídeo completamente expostos. Isso não é aceitável para qualquer implantação externa, muito menos em uma área costeira.
Na Loyalty-Secu, adicionamos indicadores fluorescentes ao nosso material de revestimento conformável especificamente para que os inspetores de controle de qualidade — e nossos clientes — possam verificar a cobertura facilmente.
Para um guia detalhado, consulte este lista de verificação de inspeção de revestimento conformável 3.
O desempenho térmico da PCB será afetado pela camada química protetora?
Recebo muito essa pergunta de engenheiros. Faz sentido — você está envolvendo a placa em plástico. Ela não vai superaquecer?
Na maioria dos casos, o revestimento conformável tem um impacto mínimo no desempenho térmico. A camada de revestimento é extremamente fina — tipicamente de 30 a 100 mícrons — e os revestimentos modernos de silicone ou acrílico têm condutividade térmica razoável. A chave é deixar áreas de contato do dissipador de calor e pads de componentes de alta potência sem revestimento, o que é prática padrão em revestimento por spray seletivo.
Gerenciamento térmico com revestimento conformável em PCB de câmera PTZ
Compreendendo o impacto térmico
Deixe-me colocar isso em perspectiva. Uma camada típica de revestimento conformável tem 50 mícrons de espessura. Isso é 0,05 milímetros — cerca da espessura de um fio de cabelo humano. A resistência térmica adicionada por essa camada é extremamente pequena em comparação com o caminho térmico geral de um chip para o ar externo.
Os gargalos térmicos reais em uma câmera PTZ são:
- A lacuna entre o chip e o dissipador de calor
- A qualidade da pasta térmica ou da almofada térmica
- Circulação de ar dentro da carcaça
- O próprio material da carcaça (alumínio vs. plástico)
Uma camada de 50 mícrons de revestimento de silicone sobre componentes passivos e juntas de solda não mudará o quadro térmico de forma significativa.
Onde o revestimento e o gerenciamento de calor devem coexistir
Dito isso, existem áreas específicas onde você deve não aplicar revestimento:
Zonas nuas críticas
- Superfícies de montagem do dissipador de calor — qualquer área onde um dissipador de calor de metal faz contato direto com um chip ou placa deve permanecer nua para transferência térmica adequada.
- Pads de regulador de alta potência — reguladores de tensão que dissipam calor significativo precisam de contato direto com cobre ou dissipadores de calor.
- Áreas do driver de LED — em algumas placas de iluminador IR, os pads de LED precisam transferir calor para o PCB de núcleo metálico abaixo.
É por isso que usamos revestimento por spray seletivo com braços robóticos em nossa fábrica. A máquina é programada para revestir tudo, exceto essas zonas específicas. O revestimento manual com pincel não consegue atingir esse nível de precisão — você perde áreas que precisam de revestimento ou reveste áreas que precisam respirar.
O tipo de revestimento importa para o desempenho térmico
Materiais de revestimento diferentes têm propriedades térmicas diferentes:
- Acrílico (AR): Menor condutividade térmica, mas também a aplicação mais fina. Bom para ambientes padrão.
- Silicone (SR): Melhor faixa térmica (-40°C a +200°C). Permanece flexível e não racha sob ciclos térmicos. Esta é a nossa escolha principal para câmeras PTZ que enfrentam variações extremas de temperatura.
- Poliuretano (UR): Película mais dura, condutividade térmica ligeiramente melhor que o acrílico, excelente resistência química.
Para uma câmera PTZ funcionando 24 horas por dia, 7 dias por semana, em um ambiente desértico ou tropical, onde as temperaturas diurnas atingem 50°C e as noturnas caem para 10°C, o revestimento de silicone lida com os ciclos térmicos sem rachar. O acrílico pode rachar após ciclos repetidos de expansão e contração, expondo a placa por baixo.
Para mais informações, leia esta comparação de materiais de revestimento conformais 4.
O revestimento cobre todas as juntas de solda críticas para prevenir “crescimento de fios” em climas tropicais?
Retirei placas com defeito de câmeras devolvidas do Sudeste Asiático. Sob um microscópio, pude ver minúsculos filamentos metálicos crescendo entre os pads de solda — como pequenas pontes conectando pontos que nunca deveriam ser conectados. Isso é crescimento de whiskers de estanho e causa curtos-circuitos aleatórios que são quase impossíveis de diagnosticar remotamente.
Sim, um revestimento conformal aplicado corretamente cobre todas as juntas de solda críticas e os terminais dos componentes, o que impede diretamente o crescimento de whiskers de estanho e a formação de dendritos. Em climas tropicais onde a umidade permanece acima de 80% UR por meses, essa cobertura completa é a única maneira confiável de interromper a migração eletroquímica entre condutores próximos.

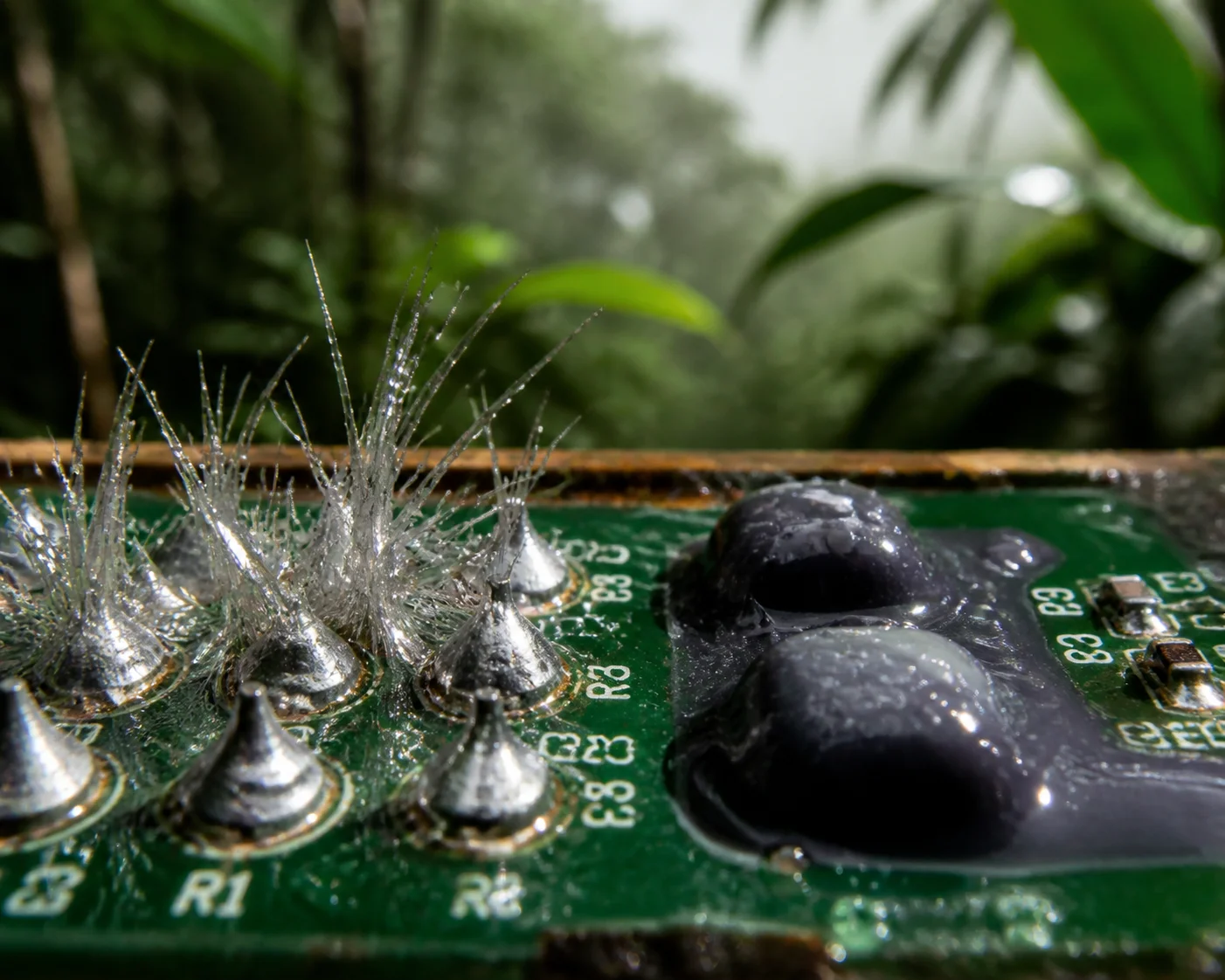

Revestimento conformal prevenindo whiskers de estanho em juntas de solda
O que são whiskers de estanho e dendritos?
Whiskers de estanho são crescimentos metálicos finos e semelhantes a cabelos que brotam da solda à base de estanho e dos terminais dos componentes. Eles podem crescer até vários milímetros de comprimento. Quando um whisker conecta duas trilhas ou pads adjacentes, ele cria um curto-circuito.
Dendritos são semelhantes, mas crescem de forma diferente. Eles se formam quando a umidade fica na superfície de uma PCB entre dois condutores em tensões diferentes. Íons metálicos se dissolvem de um condutor, viajam através da película de umidade e se depositam no outro condutor. Com o tempo, uma árvore metálica condutora cresce através da lacuna.
Ambos os problemas compartilham a mesma causa raiz: umidade em superfícies metálicas desprotegidas.
Como o revestimento interrompe o crescimento
O revestimento conformável atua contra "whiskers" e dendritos de duas maneiras:
- Contenção física — mesmo que um "whisker" comece a crescer a partir de uma junta de solda, o revestimento o segura. Ele não consegue se estender o suficiente para alcançar o próximo condutor.
- Exclusão de umidade — sem uma película de umidade na superfície da placa, os dendritos simplesmente não conseguem se formar. O processo de migração eletroquímica precisa de água líquida para funcionar. Sem água, sem dendritos.
O que significa “cobertura total” na prática
Na Loyalty-Secu, quando dizemos “cobertura total”, queremos dizer:
- Placa de controle principal — ambos os lados revestidos, incluindo todas as juntas de solda dos chips BGA e QFP
- Placa do driver do motor pan-tilt — revestida, especialmente ao redor dos ICs do driver H-bridge, onde as diferenças de tensão são altas
- Placa de fonte de alimentação — revestida, com atenção especial às áreas do conversor AC-DC ou DC-DC
- Placa iluminadora IR a laser — revestida no lado do circuito de controle, sem revestimento no lado da pastilha térmica do LED
O que escrever em seu contrato de compra
Para garantir que seu fornecedor chinês realmente entregue revestimento conformável de cobertura total, aqui estão as cláusulas essenciais que recomendo incluir em seu acordo técnico:
| Cláusula | O que Escrever | Por que é importante |
|---|---|---|
| Padrão de revestimento | “Todas as PCBs expostas devem ser revestidas de acordo com a IPC-CC-830 usando silicone (SR) ou equivalente.” | Fornece um padrão claro e testável |
| Escopo de cobertura | “Todas as PCBs, incluindo placa principal, placa de driver e placa de alimentação. Apenas conectores, pontos de teste e contatos do dissipador de calor podem ser deixados sem revestimento.” | Evita atalhos de revestimento parciais |
| Espessura | “Espessura média do revestimento de 30–100 µm, uniforme, sem furos, bolhas ou rachaduras.” | Define uma barra de qualidade mensurável |
| Direitos de verificação | “O comprador pode selecionar unidades aleatoriamente para desmontagem e inspeção UV a qualquer momento.” | Mantém o fornecedor honesto |
| Teste ambiental | “As PCBs revestidas devem passar no teste de umidade de 40°C / 95% RH / 96 horas sem corrosão ou falha de isolamento.” | Prova que o revestimento realmente funciona |
A carcaça IP66 não é suficiente
Quero ser muito claro sobre este ponto. Muitos fornecedores dirão: “Nossa câmera é IP66, então você não precisa se preocupar com umidade.” Isso é apenas parcialmente verdade.
IP66 significa que a carcaça impede a entrada de água em condições normais. Mas aqui está o que Classificação de proteção de entrada IP66 5 não protege contra:
- Envelhecimento da vedação — juntas de borracha degradam ao longo de 3–5 anos, especialmente sob exposição UV e ciclos de temperatura.
- Eventos de manutenção — toda vez que um técnico abre a carcaça para limpar a lente ou trocar um cartão SD, o ar úmido entra.
- Condensação interna — quando a câmera aquece durante o dia e esfria à noite, a umidade já presa dentro da carcaça condensa na superfície mais fria — que geralmente é a PCB.
O revestimento conforme é sua segunda linha de defesa. Pense desta forma: a carcaça IP66 é o sobretudo, e o revestimento conforme é o traje de borracha por baixo. Mesmo que o sobretudo vaze, o traje de borracha mantém você seco.
Na Loyalty-Secu, chamamos isso de nossa “estratégia ”IP-Plus” — combinando uma carcaça selada com revestimento completo da PCB para oferecer verdadeira confiabilidade a longo prazo nos ambientes mais hostis da Terra.
Para mais informações sobre mitigação de "tin whisker", consulte este guia da NASA sobre prevenção de "tin whisker" 6.
Conclusão
O revestimento conforme não é opcional para câmeras PTZ externas em ambientes úmidos ou costeiros. Exija prova escrita, verifique com inspeção UV e escreva em seu contrato. Sua taxa de falha de campo cairá drasticamente.
