هل تمت معالجة لوحة الدوائر المطبوعة بـ "طلاء واقٍ" لمنع التآكل في المناطق ذات الرطوبة العالية؟

لقد رأيت الكثير من كاميرات PTZ تتعطل في غضون أشهر - ليس بسبب ضربات الرصاص أو البرق، ولكن بسبب الرطوبة غير المرئية التي تتسلل إلى الداخل وتلتهم لوحة الدوائر المطبوعة.

لا تأتي جميع كاميرات PTZ المصنوعة في الصين مع طلاء متوافق على لوحات الدوائر المطبوعة الخاصة بها. تتخطى العديد من الطرازات منخفضة التكلفة هذه الخطوة تمامًا، أو تضع طبقة رقيقة فقط على لوحة الطاقة. لمنع التآكل حقًا في المناطق ذات الرطوبة العالية، يجب عليك الحصول على التزام مكتوب من المورد الخاص بك يؤكد أن جميع لوحات الدوائر المطبوعة مطلية بالكامل، واطلب معيار الطلاء وتقارير الاختبار، ثم تحقق بنفسك عن طريق فتح وحدة عينة.

لوحة دوائر مطبوعة لكاميرا PTZ مع طلاء متوافق للحماية من الرطوبة

أدناه، سأشرح لك بالضبط ما يفعله الطلاء المتوافق، وكيفية اختيار النوع المناسب لموقع مشروعك، وكيفية التحقق من جودة الطلاء، وما يجب كتابته في اتفاقية الشراء الخاصة بك حتى لا يترك لموردك الصيني مجالًا للتقصير. إذا كنت تنشر كاميرات في المناطق الساحلية في تكساس، أو جنوب شرق آسيا، أو أي مكان تكون فيه الرطوبة أعلى من 80٪، فاستمر في القراءة.

كيف يحمي الطلاء المتوافق كاميرا PTZ الخاصة بي من تآكل الهواء الملحي في المناطق الساحلية؟

لقد فقدت دفعة من 20 كاميرا في مشروع ميناء ساحلي ذات مرة. كانت الأغلفة IP66. اللوحات بالداخل؟ لا طلاء. تآكلت كل واحدة منها في غضون 8 أشهر.

الطلاء المتوافق هو طبقة بوليمر رقيقة تغطي سطح لوحة الدوائر المطبوعة بالكامل، ووصلات اللحام، وأسلاك المكونات. إنه يخلق حاجزًا ماديًا ضد الرطوبة، ورذاذ الملح، والغبار، ونمو الفطريات. بدونها، تتآكل مسارات النحاس ووصلات اللحام المكشوفة بسرعة في الهواء المالح والرطب - مما يؤدي إلى دوائر قصيرة، وفقدان الإشارة، وفشل كامل للجهاز.

طلاء متوافق يحمي لوحة الدوائر المطبوعة من تآكل الهواء الملحي

ما هو بالضبط “الطلاء المتوافق”؟

كلمة “متوافق” تعني أن الطلاء يتبع شكل أي شيء يغطيه. فكر فيه كغلاف انكماش للوحة الدوائر الخاصة بك. إنه طبقة شفافة - عادة ما تكون سمكها من 25 إلى 250 ميكرون - تحتضن كل مكون، وكل وصلة لحام، وكل مسار نحاسي على لوحة الدوائر المطبوعة. لا يغير طريقة عمل اللوحة. إنه فقط يمنع العالم الخارجي من لمس اللوحة.

باللغة الصينية، تسمى هذه العملية “三防漆” - والتي تُترجم حرفيًا إلى “طلاء ثلاثي الحماية”. الحمايات الثلاث هي: مقاومة للرطوبة، مقاومة لرذاذ الملح، ومقاومة للعفن. هذه هي أكبر ثلاثة قاتلة للإلكترونيات في البيئات الاستوائية والساحلية.

لماذا المواقع الساحلية خطيرة بشكل خاص

الهواء الملحي ليس مجرد “هواء رطب”. إنه يحتوي على جزيئات كلوريد الصوديوم التي تهبط على أسطح لوحات الدوائر المطبوعة وتجذب الرطوبة. هذا يخلق طبقة رقيقة موصلة من المياه المالحة على اللوحة. إليك ما يحدث بعد ذلك:

وضع الفشل	ما الذي يسببه	ما تراه
تآكل النحاس	يتفاعل الماء المالح مع مسارات النحاس المكشوفة	رواسب خضراء أو بيضاء على اللوحة
الهجرة الكهروكيميائية	فرق الجهد بين المسارات المتجاورة يدفع أيونات المعادن عبر الرطوبة	“شعيرات” معدنية صغيرة أو تشعبات تربط المسارات
تدهور وصلات اللحام	الملح يهاجم لحام القصدير والرصاص أو SAC	وصلات ضعيفة، اتصالات متقطعة
انخفاض مقاومة العزل	طبقة الرطوبة تخفض المقاومة السطحية	إعادة تشغيل عشوائية، تشغيلات وهمية، انهيار كامل للنظام

حل الطلاء الواقي

يمنع الطلاء المناسب كل هذا. الفيلم البوليمري يمنع جزيئات الملح من ملامسة النحاس أبدًا. حتى لو تشكل التكثف داخل الغلاف - وهو ما يحدث عند انخفاض درجة الحرارة ليلاً - فإن الماء يستقر فوق الطلاء، وليس على المعدن. تظل اللوحة جافة على المستوى الكهربائي.

في Loyalty-Secu، نتعامل مع الطلاء الواقي كخطوة إنتاج قياسية لجميع كاميرات PTZ الصناعية. لا نبيعها كـ “ترقية” أو “إضافة اختيارية”. إذا تم تصميم الكاميرا للاستخدام الخارجي، يتم طلاؤها. نقطة.

للمشاريع التي تقع على بعد 5 كيلومترات من أي خط ساحلي، أوصي دائمًا بطلاءات البولي يوريثين (UR) أو السيليكون (SR) بدلاً من النوع الأكريليكي الأرخص. توفر هذه المواد مقاومة أقوى بكثير للضباب الملحي والتعرض للمواد الكيميائية.

اعرف المزيد عن آليات التآكل في الإلكترونيات الساحلية ¹.

هل يمكنني التحقق من سمك الطلاء لضمان العزل طويل الأمد ضد الرطوبة؟

لقد أخبرني العملاء: “هان، قال المورد الأخير إن الألواح كانت مطلية. عندما فتحنا الكاميرا، لم نتمكن من رؤية أي شيء تقريبًا على لوحة الدوائر المطبوعة.” هذه مشكلة شائعة. الكلمات الموجودة في ورقة المواصفات لا تعني شيئًا بدون التحقق.

نعم، يمكنك ويجب عليك التحقق من سمك الطلاء. اطلب من المورد شهادة طلاء واقٍ IPC-CC-830 ² المستندات وسجلات عملية الطلاء. ثم اسحب وحدة عينة، وافتحها، وافحص لوحة الدوائر المطبوعة تحت مصباح الأشعة فوق البنفسجية بطول موجي 365 نانومتر. الألواح المطلية بشكل صحيح مع إضافات فلورية ستتوهج بشكل ساطع، وأي بقع مفقودة ستكون مرئية على الفور.

فحص الأشعة فوق البنفسجية للطلاء الواقي على لوحة الدوائر المطبوعة لكاميرا PTZ

كيفية التحقق من الطلاء من المستندات

قبل أن تفتح كاميرا، اطلب من المورد الخاص بك هذه العناصر:

1. ورقة بيانات المواد للطلاء الواقي المستخدم - يجب أن تسرد نوع المادة الكيميائية (AR، UR، SR، أو Parylene)، ونطاق السماكة الموصى به، وطريقة المعالجة.
2. شهادة الامتثال لـ IPC-CC-830 - هذا هو المعيار الصناعي الحالي للطلاءات الواقية. لقد حل محل المواصفات العسكرية القديمة MIL-I-46058C. المورد الذي لا يستطيع تقديم هذا المستند من المحتمل أنه لا يستخدم طلاءً مؤهلاً.
3. مستند تدفق العملية - تتضمن عملية الطلاء المناسبة: التنظيف → التجفيف → الطلاء (الرش، الغمس، أو الفرشاة) → المعالجة → الفحص البصري → فحص الأشعة فوق البنفسجية. اطلب مخطط التدفق هذا.

كيفية التحقق من الطلاء ماديًا

يمكن تزوير المستندات. لذلك أقول دائمًا لعملائي: افتح وحدة واحدة وانظر.

إليك عملية الفحص الموصى بها:

الخطوة	الطريقة	ما الذي تبحث عنه
1. الفحص البصري	بالعين المجردة تحت ضوء ساطع	لمعان طفيف أو بريق على سطح اللوحة؛ يجب أن يبدو الطلاء متساويًا، ولا توجد بقع عارية
فحص مصباح الأشعة فوق البنفسجية	مصباح يدوي يعمل بالأشعة فوق البنفسجية بطول موجي 365-395 نانومتر في غرفة مظلمة	المناطق المطلية تتوهج باللون الأزرق أو الأخضر؛ المناطق غير المطلية تبقى داكنة
اختبار اللمس	المس سطح اللوحة برفق بطرف الإصبع	المناطق المطلية تبدو لزجة قليلاً أو ناعمة؛ مادة FR4 العارية تبدو خشنة
مقياس السماكة	استخدم مقياس سماكة الطلاء بالتيارات الدوامية أو المغناطيسي	يجب أن تكون القراءة بين 30-100 ميكرومتر لمعظم التطبيقات

كيف تبدو “الجيدة” مقابل “السيئة”

ستتوهج اللوحة المطلية جيدًا بشكل موحد تحت ضوء الأشعة فوق البنفسجية. يجب أن ترى تغطية على جانبي لوحة التحكم الرئيسية، ولوحة تشغيل محرك الإمالة والتحريك، ولوحة إمداد الطاقة. المناطق الوحيدة التي يجب أن تترك عارية هي الموصلات (RJ45، مقبس DC، فتحة بطاقة SD) وأسطح تلامس المشتت الحراري.

ستظهر اللوحة المطلية بشكل سيء فلورة متقطعة - بقع ساطعة هنا، بقع داكنة هناك. بعض اللوحات التي رأيتها كان عليها طلاء فقط في قسم إمداد الطاقة، تاركة المعالج الرئيسي ورقاقة الفيديو مكشوفين تمامًا. هذا غير مقبول لأي نشر خارجي، ناهيك عن نشر ساحلي.

في Loyalty-Secu، نضيف مؤشرات فلورية إلى مادة الطلاء المتوافقة الخاصة بنا خصيصًا حتى يتمكن مفتشو مراقبة الجودة - وعملاؤنا - من التحقق من التغطية بسهولة.

للحصول على دليل مفصل، راجع هذا قائمة فحص الطلاء المتوافق ³.

هل سيتأثر الأداء الحراري للوحة الدوائر المطبوعة بطبقة المواد الكيميائية الواقية؟

أتلقى هذا السؤال كثيرًا من المهندسين. هذا منطقي - أنت تغلف اللوحة بالبلاستيك. ألن ترتفع درجة حرارتها؟

في معظم الحالات، يكون للطلاء المتوافق تأثير ضئيل على الأداء الحراري. طبقة الطلاء رقيقة للغاية - عادة ما بين 30 و 100 ميكرومتر - والطلاءات الحديثة المصنوعة من السيليكون أو الأكريليك لها موصلية حرارية معقولة. المفتاح هو ترك مناطق تلامس المشتت الحراري وألواح المكونات عالية الطاقة غير مطلية، وهو ممارسة قياسية في الطلاء بالرش الانتقائي.

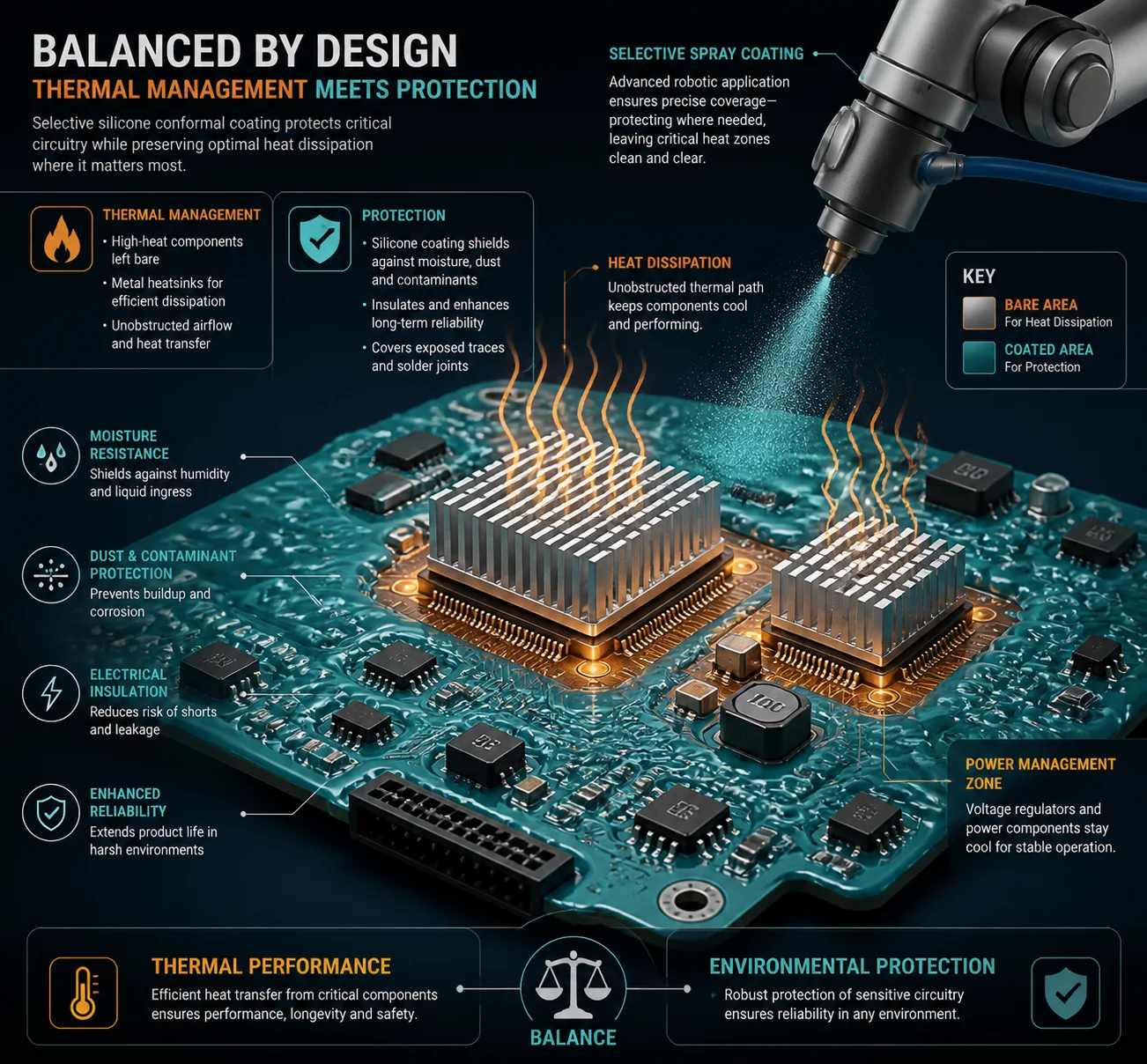

الإدارة الحرارية مع الطلاء المتوافق على لوحة الدوائر المطبوعة لكاميرا PTZ

فهم التأثير الحراري

دعني أضع هذا في المنظور. طبقة الطلاء المتوافق النموذجية سمكها 50 ميكرومتر. هذا 0.05 مليمتر - حوالي سمك شعرة الإنسان. المقاومة الحرارية التي تضيفها هذه الطبقة صغيرة للغاية مقارنة بالمسار الحراري الكلي من الشريحة إلى الهواء الخارجي.

الاختناقات الحرارية الحقيقية في كاميرا PTZ هي:

• الفجوة بين الشريحة والمشتت الحراري
• جودة المعجون الحراري أو الوسادة الحرارية
• دوران الهواء داخل الغلاف
• مادة الغلاف نفسها (الألمنيوم مقابل البلاستيك)

طبقة من طلاء السيليكون بسماكة 50 ميكرون فوق المكونات السلبية ووصلات اللحام لن تغير الصورة الحرارية بأي شكل ذي معنى.

حيث يجب أن يتعايش الطلاء وإدارة الحرارة

ومع ذلك، هناك مناطق محددة حيث يجب عليك عدم تطبيق الطلاء:

المناطق العارية الحرجة

• أسطح تثبيت المشتت الحراري — أي منطقة يتلامس فيها مشتت حراري معدني مباشرة مع شريحة أو لوحة يجب أن تظل عارية لنقل الحرارة بشكل صحيح.
• وسادات منظم الطاقة العالي — منظمات الجهد التي تبدد حرارة كبيرة تحتاج إلى اتصال مباشر مع نحاس مسكوب أو مشتتات حرارية.
• مناطق مشغل LED — في بعض لوحات إضاءة الأشعة تحت الحمراء، تحتاج وسادات LED إلى نقل الحرارة إلى اللوحة الأساسية ذات القلب المعدني بالأسفل.

لهذا السبب نستخدم طلاء الرش الانتقائي باستخدام أذرع روبوتية في مصنعنا. يتم برمجة الجهاز لطلاء كل شيء باستثناء هذه المناطق المحددة. لا يمكن لطلاء الفرشاة اليدوي تحقيق هذا المستوى من الدقة — إما أن تفوت مناطق تحتاج إلى طلاء، أو تقوم بطلاء مناطق تحتاج إلى التنفس.

نوع الطلاء مهم للأداء الحراري

المواد المختلفة للطلاء لها خصائص حرارية مختلفة:

• أكريليك (AR): أقل موصلية حرارية، ولكن أيضًا تطبيق أرق. مناسب للبيئات القياسية.
• سيليكون (SR): أفضل نطاق حراري (-40 درجة مئوية إلى +200 درجة مئوية). يبقى مرنًا ولا يتشقق تحت التغيرات الحرارية. هذا هو خيارنا المفضل لكاميرات PTZ التي تواجه تقلبات درجات حرارة قصوى.
• بولي يوريثان (UR): طبقة أقسى، موصلية حرارية أفضل قليلاً من الأكريليك، مقاومة كيميائية ممتازة.

بالنسبة لكاميرا PTZ تعمل على مدار الساعة طوال أيام الأسبوع في بيئة صحراوية أو استوائية حيث تصل درجات الحرارة النهارية إلى 50 درجة مئوية وتنخفض ليلاً إلى 10 درجات مئوية، فإن طلاء السيليكون يتعامل مع التغيرات الحرارية دون تشقق. قد يتشقق الأكريليك بعد دورات التمدد والانكماش المتكررة، مما يكشف اللوحة الموجودة تحته.

لمزيد من المعلومات، اقرأ هذا مقارنة مواد الطلاء المتوافقة ⁴.

هل يغطي الطلاء جميع وصلات اللحام الحيوية لمنع “النمو الشعري” في المناخات الاستوائية؟

لقد قمت بسحب لوحات فاشلة من كاميرات تم إرجاعها من جنوب شرق آسيا. تحت المجهر، رأيت خيوطًا معدنية صغيرة تنمو بين وسادات اللحام - مثل جسور صغيرة تربط نقاطًا لا ينبغي ربطها أبدًا. هذا هو نمو شعيرات القصدير، وهو يسبب دوائر قصر عشوائية يصعب تشخيصها عن بعد.

نعم، يغطي الطلاء المتوافق المطبق بشكل صحيح جميع وصلات اللحام الحيوية وأسلاك المكونات، مما يمنع بشكل مباشر نمو شعيرات القصدير والتكوين الشجري. في المناخات الاستوائية حيث تظل الرطوبة فوق 80٪ RH لأشهر، فإن هذا التغطية الكاملة هي الطريقة الموثوقة الوحيدة لوقف الهجرة الكهروكيميائية بين الموصلات المتقاربة.

الطلاء المتوافق يمنع شعيرات القصدير على وصلات اللحام

ما هي شعيرات القصدير والتكوينات الشجرية؟

شعيرات القصدير هي نموات معدنية رفيعة تشبه الشعر تنبت من لحام وأسلاك مكونات قائمة على القصدير. يمكن أن تنمو بطول عدة ملليمترات. عندما تربط شعرة بين مسارين أو وسادتين متجاورتين، فإنها تخلق دائرة قصر.

التكوينات الشجرية مشابهة ولكنها تنمو بشكل مختلف. تتشكل عندما تستقر الرطوبة على سطح لوحة الدوائر المطبوعة بين موصلين بجهد مختلف. تذوب أيونات المعادن من موصل واحد، وتنتقل عبر طبقة الرطوبة، وتترسب على الموصل الآخر. بمرور الوقت، تنمو شجرة معدنية موصلة عبر الفجوة.

كلا المشكلتين تشتركان في نفس السبب الجذري: الرطوبة على الأسطح المعدنية غير المحمية.

كيف يوقف الطلاء النمو

يعمل الطلاء المتوافق على منع الشعيرات والتشعبات بطريقتين:

1. الاحتواء المادي — حتى لو بدأت شعيرة في النمو من وصلة لحام، فإن الطلاء يثبتها. لا يمكنها أن تمتد بما يكفي للوصول إلى الموصل التالي.
2. استبعاد الرطوبة — بدون طبقة رطوبة على سطح اللوحة، لا يمكن للتشعبات أن تتشكل ببساطة. تتطلب عملية الهجرة الكهروكيميائية الماء السائل لتعمل. لا ماء، لا تشعبات.

ماذا يعني “تغطية كاملة” عمليًا

في Loyalty-Secu، عندما نقول “تغطية كاملة”، نعني:

• لوحة التحكم الرئيسية — كلا الجانبين مطليان، بما في ذلك جميع وصلات لحام شرائح BGA و QFP
• لوحة مشغل محرك الإمالة والتحريك — مطلية، خاصة حول دوائر IC الخاصة بمشغل الجسر H حيث تكون فروق الجهد عالية
• لوحة مزود الطاقة — مطلية، مع اهتمام خاص بمناطق محول AC-DC أو DC-DC
• لوحة إضاءة الليزر بالأشعة تحت الحمراء — مطلية على جانب دائرة التحكم، عارية على جانب وسادة التبريد الحراري لمصباح LED

ماذا تكتب في عقد الشراء الخاص بك

للتأكد من أن المورد الصيني الخاص بك يقدم بالفعل طلاء متوافقًا بتغطية كاملة، إليك البنود الرئيسية التي أوصي بتضمينها في اتفاقيتك الفنية:

البند	ماذا تكتب	ما أهمية ذلك
معيار الطلاء	“يجب طلاء جميع لوحات الدوائر المطبوعة المكشوفة وفقًا لـ IPC-CC-830 باستخدام السيليكون (SR) أو ما يعادله.”	يمنح معيارًا واضحًا وقابلًا للاختبار
نطاق التغطية	“جميع لوحات الدوائر المطبوعة بما في ذلك اللوحة الرئيسية ولوحة التشغيل ولوحة الطاقة. يمكن ترك الموصلات ونقاط الاختبار وتلامسات المشتت الحراري فقط بدون طلاء.”	يمنع الاختصارات في الطلاء الجزئي
السُمك	“متوسط سمك الطلاء 30-100 ميكرومتر، موحد، بدون ثقوب إبرة أو فقاعات أو تشققات.”	يحدد معيار جودة قابل للقياس
حقوق التحقق	“يجوز للمشتري اختيار وحدات عشوائية للتفكيك والفحص بالأشعة فوق البنفسجية في أي وقت.”	يحافظ على نزاهة المورد
الاختبار البيئي	“يجب أن تجتاز لوحات الدوائر المطبوعة المطلية اختبار الرطوبة 40 درجة مئوية / 95٪ رطوبة نسبية / 96 ساعة بدون تآكل أو فشل في العزل.”	يثبت أن الطلاء يعمل بالفعل

غلاف IP66 غير كافٍ

أريد أن أكون واضحًا جدًا بشأن هذه النقطة. سيقول العديد من الموردين: “كاميرتنا حاصلة على تصنيف IP66، لذلك لا داعي للقلق بشأن الرطوبة.” هذا صحيح جزئيًا فقط.

يعني IP66 أن الغلاف يمنع دخول الماء في الظروف العادية. ولكن إليك ما تصنيف الحماية من دخول IP66 ⁵ لا يحمي منه:

• شيخوخة الختم - تتدهور الحشيات المطاطية على مدى 3-5 سنوات، خاصة تحت التعرض للأشعة فوق البنفسجية ودورات درجات الحرارة.
• أحداث الصيانة — في كل مرة يفتح فيها فني الغلاف لتنظيف العدسة أو استبدال بطاقة SD، يندفع الهواء الرطب إلى الداخل.
• التكثيف الداخلي — عندما تسخن الكاميرا خلال النهار وتبرد ليلاً، يتكثف الرطوبة المحبوسة بالفعل داخل الغلاف على السطح الأبرد — وهو عادةً لوحة الدوائر المطبوعة (PCB).

الطلاء الواقي هو خط دفاعك الثاني. فكر في الأمر بهذه الطريقة: غلاف IP66 هو المعطف الواقي من المطر، والطلاء الواقي هو البدلة المبللة تحته. حتى لو تسرب المعطف الواقي من المطر، فإن البدلة المبللة تبقيك جافًا.

في Loyalty-Secu، نسمي هذا “استراتيجية ”IP-Plus" — الجمع بين غلاف محكم الغلق مع طلاء كامل للوحة الدوائر المطبوعة لتقديم موثوقية حقيقية طويلة الأمد في أقسى البيئات على وجه الأرض.

لمزيد من المعلومات حول التخفيف من نمو الشعيرات القصديرية، راجع هذا دليل ناسا لمنع نمو الشعيرات القصديرية ⁶.

الخاتمة

الطلاء الواقي ليس اختياريًا لكاميرات PTZ الخارجية في البيئات الرطبة أو الساحلية. اطلب إثباتًا مكتوبًا، وتحقق من خلال الفحص بالأشعة فوق البنفسجية، واكتبه في عقدك. سينخفض معدل فشل ميدانك بشكل كبير.

---
