Já vi muitos projetos de integração falharem na última etapa — não por causa do vídeo, mas porque o I/O de alarme se recusou a se comunicar com o VMS. Esse único elo quebrado pode arruinar uma implantação inteira.

Sim, nossas câmeras PTZ suportam totalmente o acionamento de alarme I/O remoto via ONVIF. A câmera expõe suas interfaces físicas de Entrada de Alarme e Saída de Alarme através do protocolo ONVIF, permitindo que qualquer software VMS ou NVR compatível receba notificações de alarme e envie comandos de saída de relé pela rede em tempo real.

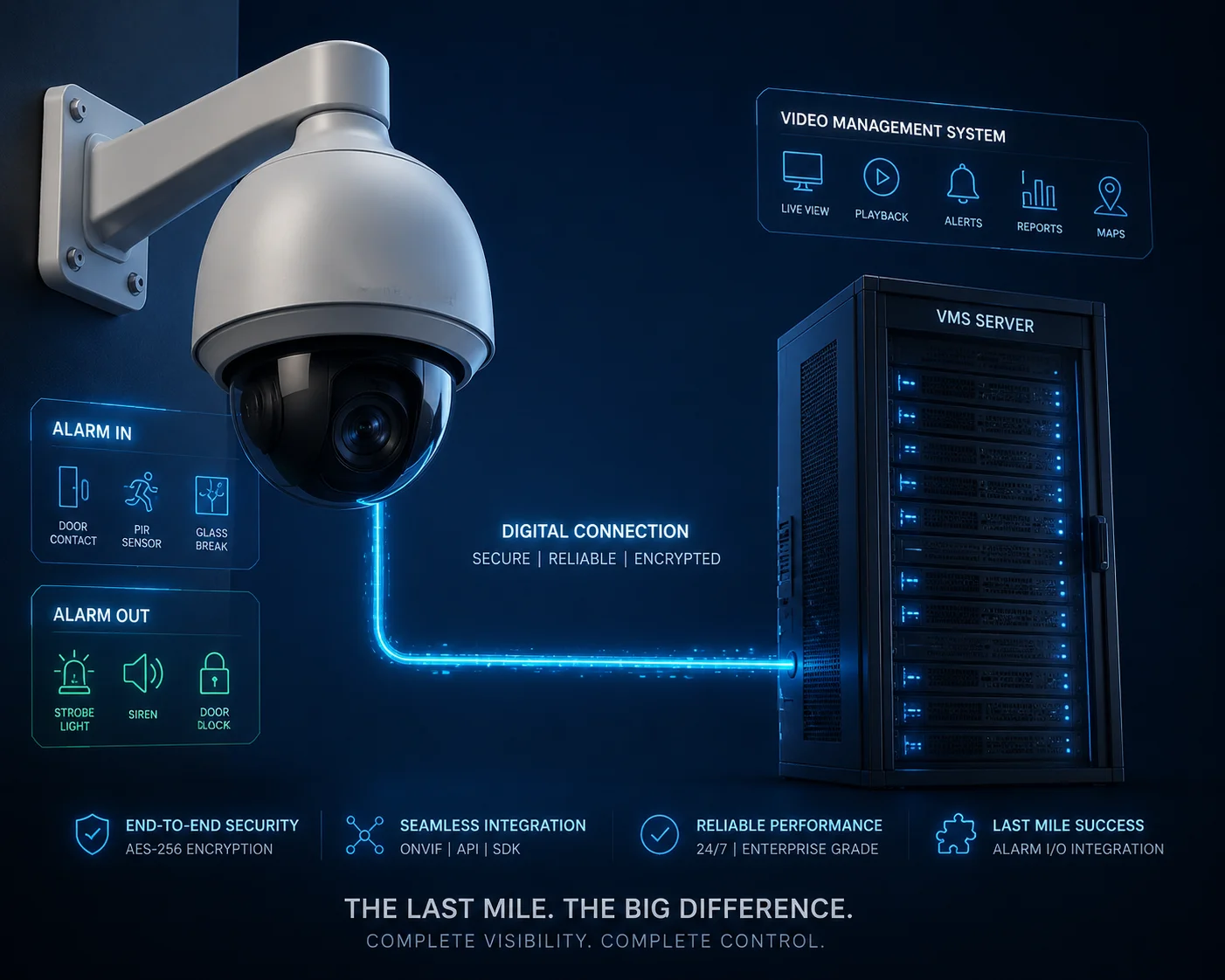

Câmera PTZ com acionamento de alarme I/O remoto ONVIF

Mas “suporte” é apenas o ponto de partida. A verdadeira questão é: quão confiável funciona em sua configuração específica — especialmente via 4G, com um VMS de terceiros, em um local remoto onde ninguém pode ir para consertar as coisas? Abaixo, detalho as quatro perguntas mais comuns que recebo de integradores de sistemas sobre acionamento I/O ONVIF, e dou as respostas honestas e técnicas.

Índice

Meu software NVR pode acionar a sirene embutida da câmera através do link ONVIF?

Todos os meses, recebo e-mails de integradores que assumiram que seu NVR poderia acionar a sirene — apenas para descobrir durante a comissionamento que o botão está desativado. Essa surpresa custa dinheiro de verdade.

Sim, a maioria das plataformas NVR e VMS profissionais pode acionar a sirene ou o holofote embutido da câmera através do ONVIF enviando um comando SetRelayOutputState . No entanto, isso só funciona se a câmera suportar o Perfil T do ONVIF e o VMS tiver seu recurso de assinatura de eventos habilitado manualmente.

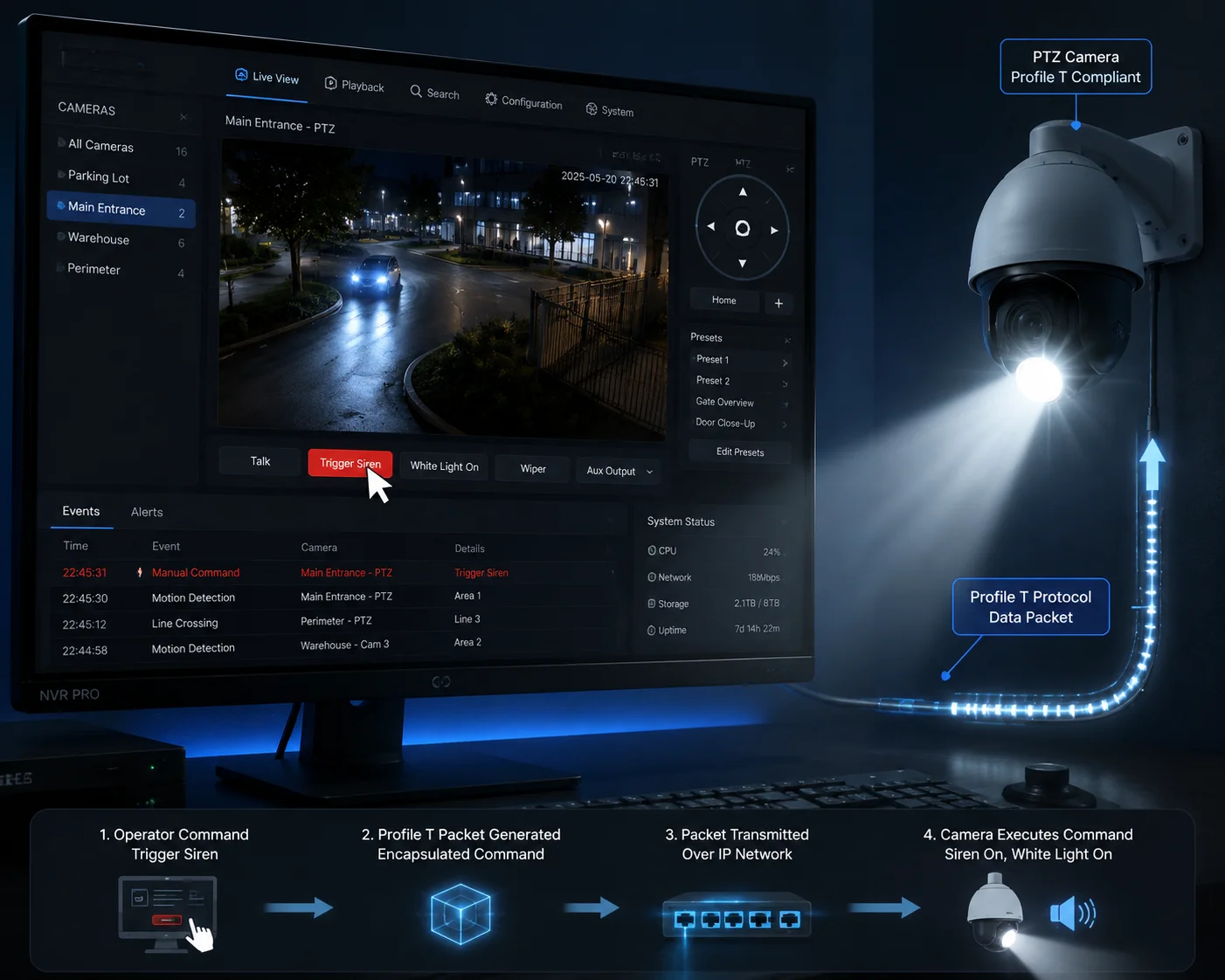

Software NVR acionando sirene da câmera via ONVIF

Como o Comando de Acionamento Realmente Funciona

Quando seu software NVR deseja ativar a sirene da câmera, ele não envia um arquivo de áudio. Em vez disso, ele envia um pequeno comando XML baseado em SOAP¹ para o endpoint de serviço ONVIF da câmera. Este comando instrui a câmera a fechar (ou abrir) uma saída de relé específica. O firmware interno da câmera então mapeia essa saída de relé para uma ação física — ligando a sirene, piscando a luz branca ou ativando um dispositivo externo conectado ao terminal de saída de alarme.

Aqui está o fluxo básico:

O VMS envia uma comando SetRelayOutputState solicitação para a câmera.
A câmera recebe o comando e valida as credenciais da sessão.
A câmera fecha o circuito de relé mapeado para a sirene.
A sirene é ativada.
A câmera envia uma resposta de confirmação.

Isso parece simples. Mas, na prática, três coisas podem dar errado.

Pontos Comuns de Falha

Ponto de Falha	Causa Raiz	Consertar
Sirene não ativa	VMS não ativou a “Assinatura de Eventos” durante a configuração do dispositivo	Vá para as configurações do dispositivo no VMS, ative os recursos de alarme/evento manualmente
Comando é enviado, mas ignorado	Modo de E/S da câmera está definido como “Agendamento” em vez de “Manual/Remoto”	Mude o modo de acionamento de E/S para “Comando de Rede” na interface web da câmera
Acionamento intermitente	Sessão ONVIF expira devido à instabilidade da rede	Encurte o intervalo de keep-alive para 10–15 segundos

Perfil S vs. Perfil T — Por Que Importa

Nem todos os perfis ONVIF são iguais. O Perfil S lida com streaming de vídeo básico e notificações simples de entrada de alarme. Mas se você quiser controlar remotamente a saída de relé — para acionar uma sirene ou um holofote — você precisa do Perfil T. O Perfil T foi projetado para tratamento avançado de eventos. Ele suporta controle de E/S bidirecional, o que significa que o VMS pode ler o estado e escrever um novo estado no relé.

Eu sempre digo aos meus clientes: antes de se comprometer com uma plataforma VMS, verifique se ela suporta o tratamento de eventos do Perfil T. Se ela suportar apenas o Perfil S, você ainda poderá ver os alarmes chegando, mas não poderá enviar comandos de volta para a câmera. Isso é uma rua de mão única e não é suficiente para dissuasão ativa.

O Fallback da API HTTP

E se o seu software NVR tiver uma compatibilidade ONVIF fraca? Isso acontece com mais frequência do que você imagina, especialmente com marcas de VMS menores ou regionais. Nesse caso, nossas câmeras também suportam uma conexão direta API HTTP². Você pode enviar uma solicitação HTTP GET simples como http://[IP-da-câmera]/ISAPI/System/IO/outputs/1/trigger para forçar a sirene a ligar. Sem handshake ONVIF. Sem análise XML. Apenas um URL. Isso é mais leve, mais rápido e mais confiável em conexões 4G com largura de banda limitada.

O Estado da Saída de Alarme (Ligado/Desligado) é Visível para o VMS em Tempo Real?

Certa vez, tive um cliente no Canadá que conectou uma trava de portão à saída de alarme da câmera. O portão abria, mas o VMS dele mostrava o relé como “Desligado”. Ele pensou que o sistema estava quebrado. Não estava — o VMS dele simplesmente não estava lendo o estado corretamente.

Sim, o estado da saída de alarme é visível para o VMS em tempo real, desde que a câmera suporte o Perfil T ONVIF e o VMS se inscreva no canal de notificação de eventos da câmera. A câmera envia alterações de estado como mensagens de evento XML no momento em que o relé alterna.

VMS exibindo o estado da saída de alarme em tempo real de uma câmera PTZ

Push vs. Pull — Duas maneiras de ler o estado

O ONVIF suporta dois métodos para o VMS saber o estado atual da saída de alarme:

Push (Assinatura de Eventos): O VMS se inscreve no serviço de eventos da câmera. Quando o estado do relé muda — de ocioso para ativo, ou ativo para ocioso — a câmera envia imediatamente uma notificação. Este é o método mais rápido. A latência é tipicamente inferior a 500 milissegundos em uma rede local.

Pull (Polling): O VMS pergunta periodicamente à câmera: “Qual é o estado atual do seu relé?” Isso é mais lento. O atraso depende do intervalo de polling. Se o VMS faz polling a cada 5 segundos, você pode perder completamente uma breve ativação do relé.

Por que o estado pode não aparecer

Existem várias razões pelas quais seu VMS pode não exibir o estado do relé, mesmo que a câmera esteja funcionando corretamente.

Sintoma	Causa provável	Solução
O estado sempre mostra “Desconhecido”	O VMS não suporta análise de eventos do Perfil T	Atualize o VMS ou mude para uma plataforma compatível com o Perfil T
O estado é atualizado com um atraso de 5–10 segundos	O VMS está usando o modo Pull em vez de Push	Mudar para assinatura de eventos baseada em Push nas configurações do VMS
O estado mostra “Desligado” mesmo quando o relé está ativo	Incompatibilidade de polaridade de E/S (NA vs. NF)	Corresponder ao modo de E/S nas configurações da câmera à expectativa do VMS

A Armadilha de Polaridade NA/NF

Este é o “pequeno problema” mais comum que vejo em campo. A saída de alarme da câmera pode ser configurada como Normalmente Aberta (NA) ou Normalmente Fechada (NF). Se a câmera estiver configurada como NF, mas o VMS interpretar o sinal como NA, o estado exibido será invertido. O relé está realmente fechado (ativo), mas o VMS o mostra como aberto (inativo). Isso não significa que algo esteja quebrado. Significa apenas que os dois sistemas discordam sobre como é a aparência de “ativo”.

A correção é simples: acesse a interface web da câmera, encontre a página de configuração de E/S e defina o modo de saída para corresponder ao que seu VMS espera. A maioria das plataformas VMS profissionais usa lógica NA por padrão. Portanto, se você não tiver certeza, configure a câmera para NA também.

O Polaridade NA/NF³ Armadilha

Estado em Tempo Real em Implantações 4G

Em uma LAN com fio, o feedback de estado em tempo real é simples. Mas em uma conexão 4G — especialmente em locais rurais ou remotos — as coisas ficam complicadas. A assinatura de eventos ONVIF depende de uma conexão TCP persistente entre a câmera e o VMS. Se o sinal 4G cair por apenas alguns segundos, essa conexão será quebrada. O VMS perde sua assinatura. Ele para de receber atualizações de estado até que se reinscreva.

Nossas câmeras lidam com isso suportando um heartbeat de keep-alive configurável. Recomendo configurá-lo para 10 segundos para implantações 4G. Se o VMS não ouvir de volta dentro de dois ciclos de heartbeat, ele se reinscreve automaticamente. Isso mantém o loop de feedback de estado ativo mesmo em redes instáveis.

Posso Vincular um Gatilho Suave ONVIF⁴ ao Relé Externo da Câmera para Controle de Portão?

O controle de portão é um dos recursos mais solicitados por meus clientes integradores. Eles querem usar a câmera não apenas como um par de olhos, mas como um nó de controle — abrindo portões, ativando barreiras ou destrancando portas. A questão é se o ONVIF pode lidar com essa responsabilidade.

Sim, você pode vincular um gatilho suave ONVIF à saída de relé externa da câmera para controle de portão. O VMS envia um comando SetRelayOutputState comando, e a câmera fecha seu relé de contato seco, que é conectado ao controlador do portão. Isso funciona de forma confiável em conexões LAN e 4G quando configurado corretamente.

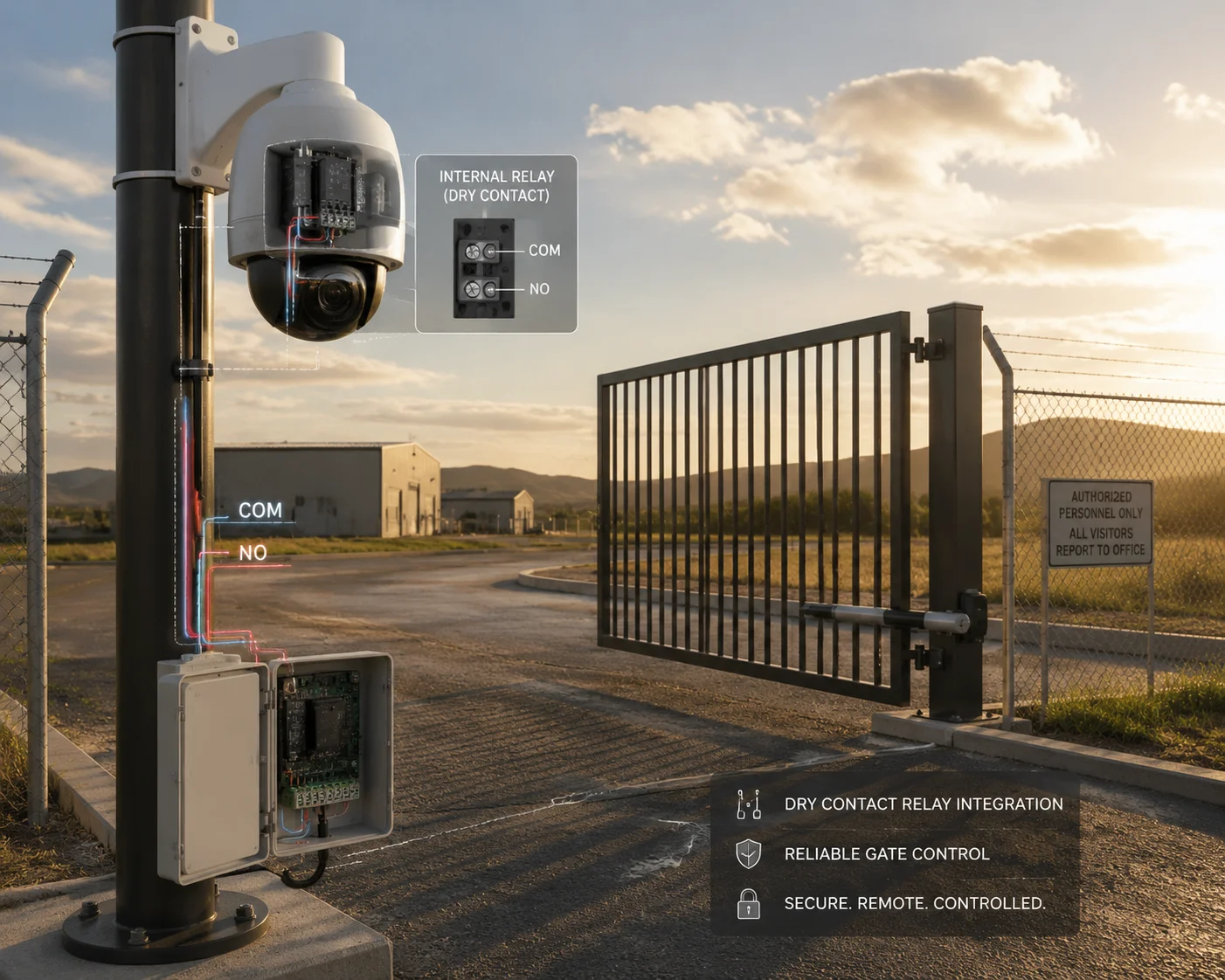

Gatilho suave ONVIF vinculado ao relé externo para controle de portão

Como Funciona a Fiação

O terminal de saída de alarme da câmera fornece um relé de contato seco⁵. Isso significa que ele age como um interruptor simples — ele fecha o circuito ou o abre. Ele não fornece energia. Seu controlador de portão tem sua própria fonte de alimentação. O relé da câmera apenas informa ao controlador de portão quando ativar.

Aqui está uma configuração de fiação típica:

Conecte o terminal de Saída de Alarme da câmera (dois fios: COM e NO) à entrada de gatilho do controlador de portão.
Defina o modo de saída de E/S da câmera para “Normalmente Aberto”.”
Quando o VMS envia o comando de gatilho ONVIF, o relé fecha.
O controlador de portão vê um circuito fechado e abre o portão.
Após a duração configurada (por exemplo, 5 segundos), o relé abre novamente e o portão fecha.

Modos de Relé Monostável vs. Bistável

Este é um detalhe que muitos integradores ignoram e pode causar problemas reais em campo.

Modo monostável⁶: O relé fecha por uma duração definida (por exemplo, 5 segundos) e depois retorna automaticamente ao seu estado padrão. Isso é ideal para controle de portão. Você envia um comando, o portão abre e fecha sozinho após o término do temporizador.

Modo bistável⁷: O relé permanece em seu novo estado até que você envie outro comando para alterá-lo de volta. Isso significa que, se você acionar o relé para abrir o portão, o portão permanecerá aberto para sempre — até que você envie um segundo comando para fechá-lo. Se sua conexão 4G cair entre esses dois comandos, você terá um portão preso aberto em um local remoto.

Eu sempre recomendo o modo monostável para controle de portão. Defina a duração para corresponder ao ciclo de abertura do seu portão — geralmente de 5 a 10 segundos. Dessa forma, mesmo que a rede caia, o relé será redefinido automaticamente e o portão fechará.

Especificações do Relé que Você Deve Verificar

Antes de conectar o relé da câmera a um controlador de portão, verifique se o relé pode suportar a carga elétrica. Aqui estão as especificações de nossas câmeras PTZ:

Parâmetro	Especificação
Tipo de Relé	Contato seco (NO/NC selecionável)
Tensão Máxima de Comutação	30V CC / 125V CA
Corrente Máxima de Comutação	1A
Potência Máxima de Comutação	30W CC / 62.5VA CA
Modo do Relé	Monostável (temporizado) / Biestável (travado)

Se o seu controlador de portão exigir mais de 1A para acionar, você precisará de um relé intermediário entre a câmera e o controlador de portão. Esta é uma prática padrão em instalações industriais. O relé da câmera aciona o relé intermediário, e o relé intermediário lida com a carga de corrente mais alta.

Considerações de Segurança

Usar uma câmera como controlador de portão introduz uma preocupação de segurança. Se alguém obtiver acesso à interface ONVIF da câmera, poderá enviar um comando de acionamento e abrir o portão remotamente. Para evitar isso:

Sempre altere as credenciais ONVIF padrão.
Use HTTPS para o serviço ONVIF se o seu VMS o suportar.
Restrinja o acesso ONVIF a endereços IP específicos usando o filtro IP da câmera.
Desative o modo de descoberta ONVIF após a configuração inicial para evitar que dispositivos não autorizados encontrem a câmera na rede.

Quantos Milissegundos de Latência Devo Esperar ao Acionar um I/O via ONVIF?

A latência é o inimigo invisível do controle de E/S remoto. Quando você pressiona “acionar” no seu VMS e a sirene não dispara por três segundos, você começa a se perguntar se o sistema está funcionando. Tive clientes que me ligaram em pânico por causa desse cenário exato.

Em uma LAN com fio, espere de 100 a 300 milissegundos de latência para o acionamento de E/S ONVIF. Em uma conexão 4G LTE, espere de 500 a 1.500 milissegundos, dependendo da força do sinal e do congestionamento da rede. Em cenários de pior caso com cobertura 4G ruim, a latência pode exceder 3 segundos.

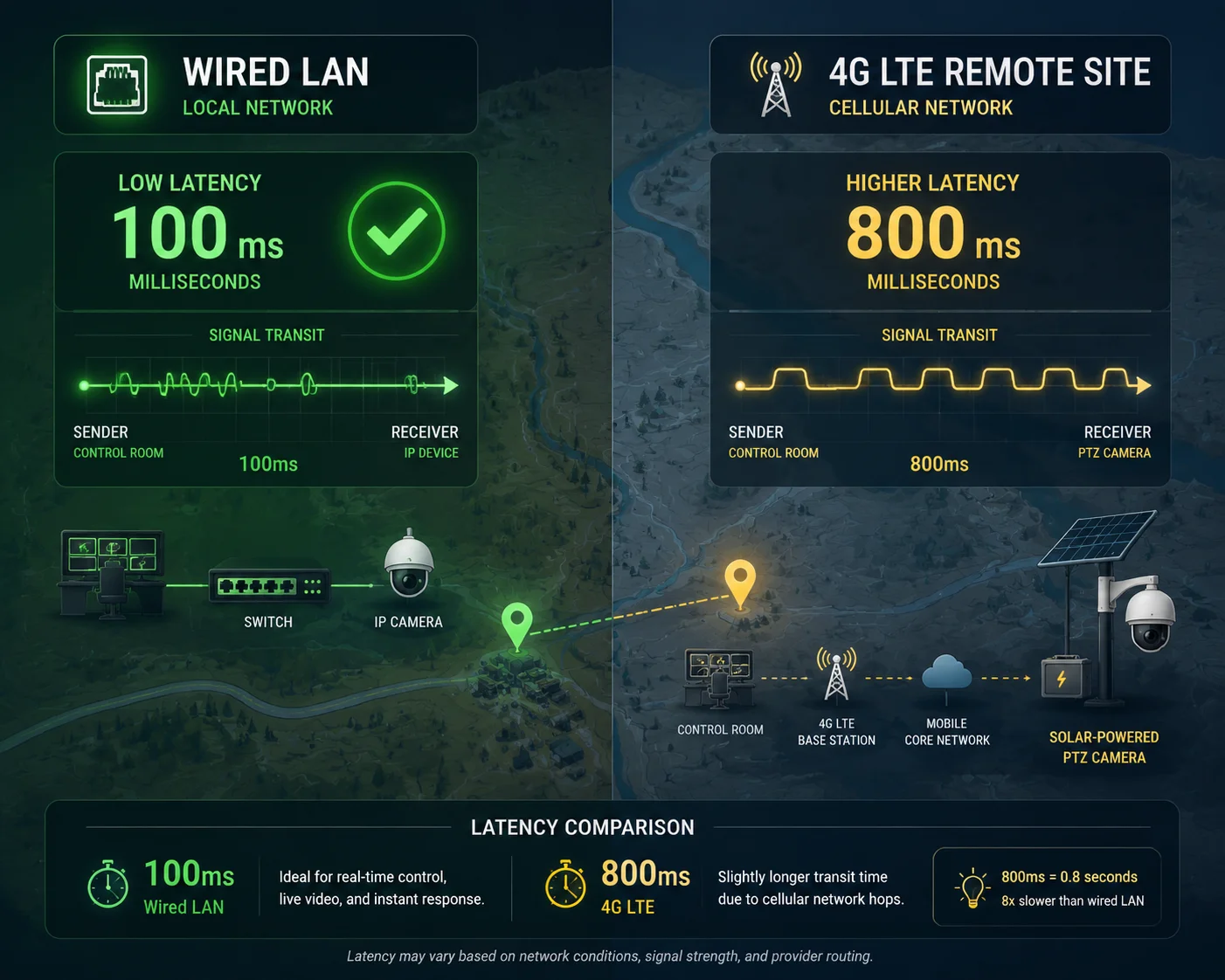

Medição de latência de acionamento de E/S ONVIF em LAN e 4G

De Onde Vem a Latência

A latência total não é causada por um único gargalo. É a soma de vários pequenos atrasos em toda a cadeia. Deixe-me detalhar.

Atraso no Processamento do VMS (10–50ms): O VMS precisa construir o comando SOAP XML, autenticar a sessão e enviar o pacote. Isso geralmente é rápido em hardware moderno.

Atraso de Trânsito na Rede (1–500ms): Em uma LAN, isso é inferior a 5ms. Em 4G, isso varia muito. Um sinal LTE forte em uma área urbana pode lhe dar 30–80ms. Um sinal fraco em uma área rural com uma barra de cobertura pode aumentar isso para 500ms ou mais. E isso é em um sentido — a viagem de ida e volta dobra isso.

Atraso no Processamento da Câmera (20–100ms): A câmera recebe o comando, analisa o XML, valida as credenciais e, em seguida, ativa o relé. Nossas câmeras usam um processador de E/S dedicado para minimizar esta etapa, mas ainda leva tempo.

Atraso Mecânico do Relé (5–15ms): O relé físico dentro da câmera tem um pequeno tempo de comutação mecânica. Isso é insignificante em comparação com os outros fatores, mas existe.

Latência por Tipo de Conexão

Aqui está o que medi em implantações reais em diferentes condições de rede:

Tipo de Conexão	Latência Típica	Pior Cenário	Melhor para
LAN com Fio (Gigabit)	100–200ms	300ms	Instalações fixas, data centers
Wi-Fi (5GHz, sinal forte)	150–400ms	800ms	Configurações temporárias, locais internos
4G LTE (sinal forte, urbano)	300–800ms	1.500ms	Implantações solares remotas
4G LTE (sinal fraco, rural)	800–2.000ms	3.000ms+	Fazendas off-grid, canteiros de obras
Satélite (por exemplo, Starlink)	500–1.200ms	2.500ms	Locais extremamente remotos

Como Reduzir a Latência em Implantações 4G

Se você estiver implantando nossas câmeras PTZ solares 4G em um local remoto e a latência for uma preocupação, aqui estão quatro coisas que você pode fazer:

Use a API HTTP em vez de ONVIF. O protocolo SOAP ONVIF é verboso. Um único comando SetRelayOutputState comando pode ter 2–3KB de XML. O equivalente da API HTTP é uma URL simples — com menos de 100 bytes. Em uma conexão 4G lenta, essa diferença de tamanho importa. A API HTTP normalmente reduz a latência total em 200–400ms em comparação com o ONVIF.

Habilite TCP keep-alive⁸. Sem keep-alive, cada comando ONVIF requer um novo handshake TCP — que é uma viagem de ida e volta extra. Com o keep-alive ativado, a conexão permanece aberta e os comandos subsequentes pulam o handshake.

Use uma antena 4G de alto ganho. Nossos sistemas PTZ solares suportam conexões de antena externa. Substituir a antena de estoque por uma antena direcional de alto ganho (8–12dBi) pode melhorar a força do sinal em 10–15dB, o que reduz diretamente a latência da rede.

Escolha as configurações corretas de APN. Algumas operadoras de telefonia celular oferecem configurações de APN privadas com menor latência para dispositivos IoT e M2M. Pergunte à sua operadora sobre opções de APN dedicadas para implantações de câmeras de segurança.

Quando a latência é muito alta — O Plano de Contingência

Para aplicações onde mesmo 1 segundo de latência é inaceitável — como acionar uma barreira de veículo em um posto de controle — recomendo uma abordagem híbrida. Use a IA integrada da câmera (detecção de humano/veículo) para acionar o relé localmente, sem dependência de rede. O evento de IA aciona o relé diretamente no firmware da câmera. A latência cai para menos de 50ms. O VMS ainda recebe a notificação do evento via ONVIF, mas a ação crítica já ocorreu na borda. Esta é a arquitetura que recomendo para qualquer aplicação de I/O crítica de segurança sobre 4G.

Conclusão

Nossas câmeras PTZ suportam controle total de I/O bidirecional via ONVIF Profile T, com API HTTP como um fallback confiável — dando aos integradores a flexibilidade e redundância de que precisam para implantações no mundo real.

1. As mensagens de controle ONVIF usam SOAP XML, que pode ser verboso em redes lentas. ︎↩︎ 2. Uma alternativa leve ao ONVIF para acionamento de relé, especialmente útil em conexões 4G. ︎↩︎ 3. Configurações de Normalmente Aberto/Fechado incompatíveis causam leituras invertidas do estado do relé no VMS. ︎↩︎ 4. Um gatilho emitido pelo VMS que pode ser mapeado para um relé físico para controle de portão ou barreira. ︎↩︎ 5. Um relé de contato seco atua como um interruptor simples sem fornecer energia — ideal para controle de portão ou sirene. ︎↩︎ 6. O modo de relé monoestável retorna automaticamente ao padrão após um tempo definido, crucial para o controle de portão. ︎↩︎ 7. O modo de relé biestável permanece travado até que um segundo comando seja enviado, exigindo confiabilidade cuidadosa da rede. ︎↩︎ 8. Mantém sessões ONVIF persistentes, reduzindo atrasos de handshake em conexões instáveis. ︎↩︎
