Ho visto troppi installatori sprecare denaro per Telecamere PTZ8 dove il laser emette semplicemente un fascio fisso nel buio. Il bersaglio si avvicina e l'immagine diventa bianca. Si allontana e non vedi nulla.
Sì, l'attivazione del laser e l'angolo del fascio sono guidati in tempo reale dai dati di distanza dell'IA. Il chip IA calcola la distanza del bersaglio utilizzando la dimensione dei pixel, la posizione dello zoom e l'angolo di inclinazione, quindi comanda un micro motore passo-passo per regolare l'angolo di divergenza del laser fotogramma per fotogramma. Questo si chiama Zoom laser sincrono1.
Visione notturna della telecamera PTZ con collegamento laser IA
Di seguito, spiego esattamente come funziona in ogni fase, dal momento in cui la telecamera aggancia un bersaglio, a come cambia la larghezza del fascio, a quando il laser rimane spento. Se specifichi telecamere PTZ per siti remoti, questo è il dettaglio che separa un'installazione affidabile da un costoso intervento di richiamo.
Indice dei contenuti
L“ ”AI-Based Laser Zoom Linkage" garantisce che la luce segua sempre la messa a fuoco della telecamera?
Pensavo che “collegamento laser zoom” fosse solo uno slogan di marketing. Poi ho visto la differenza su un feed live a 300 metri: una telecamera con laser fisso, una con collegamento guidato dall'IA. Notte e giorno.
Il collegamento laser zoom basato sull'IA garantisce che la luce segua sempre la messa a fuoco della telecamera. Il sistema legge il rapporto di zoom ottico e l'angolo di inclinazione correnti in tempo reale, quindi mappa una coordinata 3D al motore laser in modo che il centro del fascio rimanga bloccato sull'area esatta che l'obiettivo vede.
Il collegamento laser zoom IA segue la messa a fuoco della telecamera
Come funziona effettivamente il collegamento
L'idea di base è semplice: il laser ha il suo piccolo motore. Quel motore riceve ordini dallo stesso chip IA che controlla la testa PTZ. Ogni volta che l'obiettivo zooma in o out, l'IA ricalcola due cose: dove è puntato il centro del fotogramma nello spazio 3D e quanto è ampio il campo visivo a quel livello di zoom.
Il motore laser regola quindi l'angolo del fascio per corrispondere. Se l'obiettivo è a 40X zoom e guarda una stretta porzione di una recinzione a 400 metri di distanza, il laser si restringe a circa 1°-2°. Se l'operatore torna indietro a 10X per scansionare un'area più ampia a 80 metri, il laser si apre a circa 8°-10°.
Il ciclo di feedback
Questo non è un calcolo una tantum. Viene eseguito come un ciclo chiuso:
- L'IA legge la posizione corrente dell'encoder di zoom.
- Legge le posizioni degli encoder di pan e tilt.
- Calcola il campo visivo previsto alla lunghezza focale attuale.
- Invia un comando a impulsi al laser motore passo-passo4.
- Il motore muove l'obiettivo del laser per adattarsi.
- L'IA controlla la luminosità dell'immagine nella zona centrale.
- Se il centro è troppo luminoso o troppo scuro, regola finemente la potenza del laser (duty cycle PWM).
Questo ciclo viene eseguito molte volte al secondo. Il risultato è che, indipendentemente dalla velocità con cui l'operatore zooma o effettua lo zoom, la macchia laser rimane centrata e della dimensione corretta.
Perché i laser ad angolo fisso falliscono
Un laser ad angolo fisso ha un'unica larghezza del fascio. A corto raggio, inonda il fotogramma e sovraespone tutto. A lungo raggio, il fascio è troppo largo e l'energia si diffonde sottilmente: si ottiene un'immagine debole e inutile. Non c'è una via di mezzo.
| Scenario | Risultato laser fisso | Risultato laser collegato all'IA |
|---|---|---|
| Bersaglio a 50 m, zoom 5X | Grave sovraesposizione, dettagli del viso persi | Il fascio si allarga, la potenza diminuisce, illuminazione uniforme |
| Bersaglio a 200 m, zoom 20X | Bordi deboli, punto caldo centrale | Il fascio si restringe per adattarsi al FoV, riempimento uniforme |
| Bersaglio a 400 m, zoom 40X | Quasi nessuna luce utile raggiunge il bersaglio | Il fascio si collima a 1°, piena energia sul bersaglio |
Ecco perché gli integratori di sistemi che operano in campi aperti o lungo i perimetri richiedono laser collegati all'IA. Non è una funzionalità di lusso. È la differenza tra una telecamera che funziona di notte e una che non lo fa.
Come fa il laser ad aggiustare automaticamente la larghezza del suo fascio mentre la PTZ segue una persona che si avvicina?
Ho avuto un cliente in Texas che mi ha posto esattamente questa domanda. Le sue telecamere sorvegliavano un corridoio di condotte. Le guardie dovevano tracciare una persona che si avvicinava al recinto da 500 metri di distanza. Voleva sapere: l'immagine rimarrà chiara per tutto il tragitto?
Mentre la PTZ segue una persona che si avvicina, l'IA ricalcola continuamente la distanza del bersaglio utilizzando la crescita delle dimensioni dei pixel e la posizione dello zoom. Quindi comanda al motore laser di allargare il fascio passo dopo passo, riducendo contemporaneamente la potenza del laser per evitare sovraesposizione. La regolazione è fluida e automatica.
larghezza del fascio laser regolazione automatica tracciamento PTZ
Il Metodo di Calcolo della Distanza
L'IA non utilizza un telemetro separato nella maggior parte dei modelli. Utilizza invece un metodo basato su software. Ecco la logica:
- L'IA conosce la lunghezza focale attuale (dall'encoder dello zoom).
- Conosce l'altezza in pixel verticali della persona rilevata.
- Una persona standard è alta circa 1,7 metri.
- Utilizzando la formula dell'obiettivo sottile2, calcola la distanza: $D = (H \times f) / (h \times sensor_size)$ dove H è l'altezza reale, f è la lunghezza focale, h è l'altezza in pixel sul sensore.
Man mano che la persona si avvicina, la sua altezza in pixel aumenta. L'IA vede questa crescita fotogramma per fotogramma e aggiorna il valore della distanza ad ogni ciclo.
Cosa Succede al Laser Durante l'Avvicinamento
Lasciate che vi illustri una sequenza reale:
- Persona rilevata a 350 m. La telecamera è a zoom 35X. Il laser è alla minima divergenza (circa 1,5°). La potenza è all'80% PWM.
- Persona a 200 m. L'operatore o l'auto-track riporta lo zoom a 20X. Il laser si allarga a circa 4°. La potenza scende al 50%.
- Persona a 80 m. Lo zoom è a 10X. Il laser si apre a 8°. La potenza scende a 25%.
- Persona a 30 m. Lo zoom è a 5X. L'IA decide che i LED IR integrati possono gestire questa distanza. Il laser si spegne. I LED IR prendono il sopravvento.
Controllo Adattivo della Potenza
La regolazione della potenza non riguarda solo la distanza. L'IA legge anche la luminosità media della regione centrale dell'immagine (questo è talvolta chiamato AGC — Feedback Automatico del Guadagno3). Se il bersaglio indossa una camicia bianca che riflette molta luce, l'IA ridurrà ulteriormente la potenza del laser. Se il bersaglio indossa abiti scuri, aumenterà la potenza.
Questo previene due problemi comuni:
- Hotspot centrale: Dove il centro dell'inquadratura è sovraesposto bianco ma i bordi sono scuri.
- Bersaglio sottoesposto: Dove la persona è troppo debole per essere identificata anche se il laser è acceso.
Il Lato Meccanico
La variazione della larghezza del fascio è fisica. All'interno del modulo laser, una piccola lente si muove avanti o indietro su una guida azionata da un motore passo-passo. Avvicinare la lente al diodo laser allarga il fascio. Allontanarla collima (restringe) il fascio. Il motore ha una precisione sufficiente per fare passi molto piccoli, quindi la transizione appare fluida sulla telecamera — nessun salto improvviso di luminosità.
| Intervallo di Distanza | Angolo del fascio laser | Potenza Laser (PWM) | LED IR Supplementari |
|---|---|---|---|
| 300–500 m | 0,5°–2° | 701–1001 m | Spento |
| 100–300 m | 2°–6° | 40%–70% | Spento |
| 30–100 m | 6°–10° | 15%–40% | Standby |
| < 30 m | Laser spento | 0% | Attivo |
Questo passaggio graduale è ciò che rende il sistema affidabile sull'intera gamma di zoom senza alcun intervento manuale.
Il laser rimarrà spento se l'IA determina che il bersaglio è entro la portata effettiva del LED IR?
Ricevo spesso questa domanda dagli integratori che si preoccupano del consumo energetico nei siti solari. Ogni watt conta quando si utilizza una batteria.
Sì, il laser rimane spento quando l'IA determina che il bersaglio si trova all'interno del raggio d'azione effettivo dei LED IR5. Il sistema utilizza un controllo a doppia condizione: livello di luce ambientale da un sensore fotoelettrico più la distanza del bersaglio calcolata dall'IA. Se entrambe le condizioni indicano che i LED IR sono sufficienti, il laser non si attiva mai. Ciò consente di risparmiare energia in modo significativo nei siti alimentati da energia solare e a batteria.
laser spento raggio LED IR telecamera PTZ solare
La logica decisionale
L'attivazione del laser non è controllata da un semplice sensore di luce. Utilizza quella che chiamo una logica a ‘doppio cancello ’6:
Cancello 1 — È abbastanza buio da richiedere una luce supplementare? Un fotosensore sull'alloggiamento della telecamera misura i lux ambientali. Se la scena è al di sopra di una soglia impostata (solitamente intorno a 1-3 lux), nessuna luce supplementare si attiva affatto. La telecamera rimane in modalità colore o modalità colore a bassa luminosità.
Gate 2 — Il bersaglio è oltre la portata dei LED IR? Una volta che la telecamera passa alla modalità notturna (sotto la soglia di lux), l'IA controlla la distanza del bersaglio. Se il bersaglio è entro la portata effettiva dei LED IR integrati (tipicamente 30-80 metri a seconda del modello), il laser rimane in standby. Solo quando il bersaglio supera tale portata, il laser si attiva.
Perché questo è importante per le installazioni solari
Un modulo laser ad alta potenza può assorbire 10-20 watt. Su un sistema PTZ solare con una batteria da 60-100 Ah, questo è un carico significativo. Se il laser funziona tutta la notte indipendentemente dal fatto che i bersagli siano vicini o lontani, si scarica la batteria più velocemente e si riduce la sua durata utile.
Mantenendo il laser spento quando i LED IR svolgono il lavoro, il sistema può ridurre il consumo energetico notturno del 30% al 50% nelle notti tipiche in cui la maggior parte dell'attività avviene entro 100 metri dalla telecamera.
Attivazione a impulsi basata su eventi
Esiste una terza modalità che si colloca tra “sempre acceso” e “sempre spento”. In modalità standby a basso consumo (comune nei siti solari 4G), la telecamera funziona con un frame rate ridotto e solo con i LED IR. Se l'IA rileva una sagoma a forma umana al limite della portata IR, attiva il laser in un breve impulso, giusto il tempo necessario per acquisire alcuni fotogrammi ad alta risoluzione per una conferma secondaria.
Se l'IA conferma il bersaglio (corpo umano, veicolo o altro oggetto programmato), il laser rimane acceso e il sistema entra in modalità di tracciamento completo. Se la sagoma risulta essere un animale o un ramo in movimento, il laser si spegne nuovamente entro 1-2 secondi. Questo approccio di “attivazione a impulsi” mantiene il consumo energetico medio molto basso, pur catturando minacce reali a distanza.
Vantaggio pratico per gli integratori
Per David e altri integratori che operano in luoghi isolati — ranch, giacimenti petroliferi, cantieri edili, aree di confine — questa attivazione guidata dall'intelligenza artificiale significa:
- Pannelli solari più piccoli (costo del progetto inferiore).
- Maggiore durata della batteria tra le sostituzioni.
- Meno picchi di potenza dovuti a falsi allarmi che potrebbero causare un blackout del sistema.
- Il diodo laser stesso dura più a lungo perché funziona per un numero totale di ore inferiore.
Posso vedere la distanza in tempo reale (in metri) del bersaglio calcolata dal motore IA?
Ricordo la prima volta che un cliente mi ha chiesto di mostrare l'overlay della distanza in una demo dal vivo. Non credeva che il numero fosse reale finché non l'abbiamo misurato con un telemetro laser e abbiamo ottenuto lo stesso risultato entro il 5%.
Sì, è possibile visualizzare la distanza in tempo reale del bersaglio sullo schermo. Il motore AI calcola la distanza utilizzando la misurazione basata sui pixel e la visualizza come overlay OSD (On-Screen Display) in metri. Questo valore si aggiorna continuamente mentre il bersaglio si muove o la telecamera effettua lo zoom.

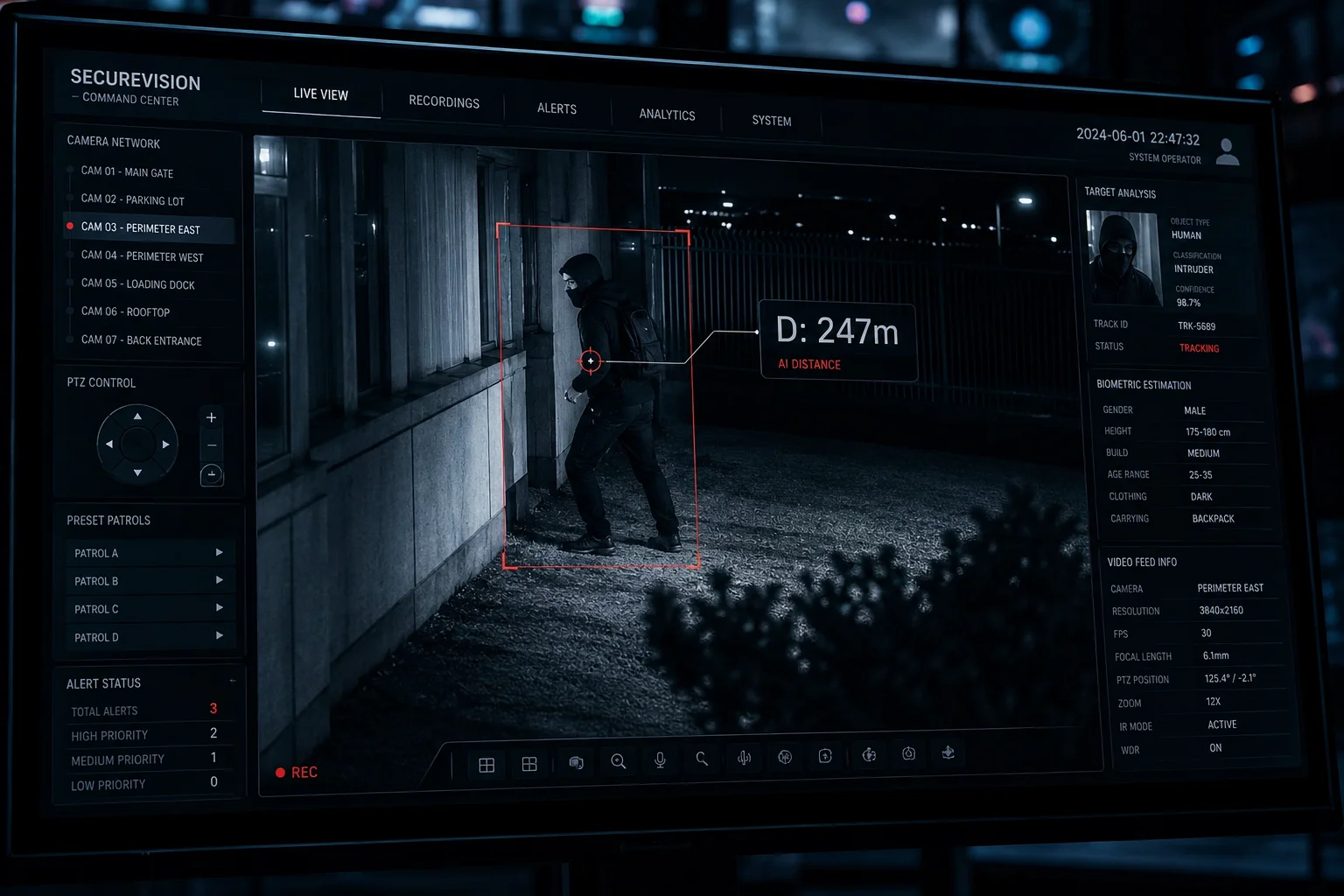

telecamera PTZ OSD distanza AI in tempo reale
Come appare la distanza
Il valore della distanza appare come un overlay di testo sul flusso video. Di solito appare vicino al riquadro di delimitazione del bersaglio tracciato o in un angolo fisso dello schermo. Il formato è semplice, qualcosa come “D: 247m”, e si aggiorna più volte al secondo.
Questi dati sono disponibili anche tramite l'API della telecamera (solitamente tramite ONVIF7 o un SDK proprietario). Ciò significa che il tuo VMS o NVR può recuperare il valore della distanza e registrarlo insieme al video. Alcuni integratori utilizzano questo per la reportistica automatizzata, ad esempio: “intruso rilevato per la prima volta a 380 m, ha raggiunto il recinto a 12 m, durata totale del tracciamento 4 minuti”.”
Precisione e Limitazioni
Il calcolo della distanza basato sui pixel non è preciso come un telemetro laser dedicato. Ma per le applicazioni di sicurezza, è sufficientemente accurato. Ecco gli intervalli di precisione tipici:
| Intervallo di Distanza | Accuratezza tipica | Note |
|---|---|---|
| 30–100 m | ±5–8% | Alta confidenza, pixel di grandi dimensioni |
| 100–300 m | ±8–12% | Buona confidenza, pixel di medie dimensioni |
| 300–500 m | ±12–18% | Minore confidenza, pixel di piccole dimensioni |
La precisione dipende da diversi fattori:
- Tipo di bersaglio: Una persona in piedi fornisce risultati migliori rispetto a una accovacciata perché l'ipotesi di altezza è più affidabile.
- Livello di zoom: Uno zoom più elevato fornisce più pixel sul bersaglio, migliorando il calcolo.
- Angolo di inclinazione: Angoli di inclinazione ripidi verso il basso (come una telecamera montata molto in alto che guarda un bersaglio vicino) introducono più errori geometrici.
Cosa fanno gli integratori con questi dati
Oltre a visualizzare semplicemente il numero sullo schermo, i dati di distanza vengono reimmessi nell'intero sistema:
- Controllo laser: Come discusso in precedenza, il laser utilizza questa distanza per impostare l'angolo e la potenza del fascio.
- Zone di allerta: È possibile impostare regole come “attiva l'allarme solo se viene rilevata una persona entro 50 metri dalla recinzione”. L'IA utilizza il suo calcolo della distanza per applicare questa regola senza la necessità di disegnare complessi poligoni su una mappa.
- Revisione forense: Dopo un incidente, è possibile rivedere le riprese e vedere esattamente a quale distanza si trovava l'intruso in ogni momento. Questo aiuta nei casi giudiziari e nelle richieste di risarcimento assicurativo.
- Comportamento dello zoom automatico: Alcune modalità utilizzano la distanza per decidere quanto ingrandire. Se il bersaglio si trova a 200 m, la telecamera potrebbe ingrandire automaticamente a 25X. Se il bersaglio si trova a 50 m, rimane a 8X per mantenere il contesto nell'inquadratura.
Una nota sulla calibrazione
Affinché la lettura della distanza sia accurata, la telecamera deve conoscere la sua altezza di installazione. Durante l'installazione, l'installatore inserisce l'altezza di montaggio (ad esempio, 6 metri su un palo). L'IA utilizza questo valore insieme all'angolo di inclinazione per perfezionare il suo calcolo trigonometrico. Se l'altezza viene inserita in modo errato, tutte le letture della distanza saranno errate. Questo è un passaggio di configurazione unico che richiede 30 secondi ma fa una reale differenza nell'accuratezza.
Conclusione
Il laser in una moderna telecamera PTZ guidata dall'IA non è un semplice faretto. È uno strumento di precisione, attivato, angolato e alimentato interamente da dati di distanza IA in tempo reale per fornire immagini notturne nitide, risparmiando energia su ogni fotogramma.
1. Vedere come i produttori implementano lo zoom laser sincronizzato nelle telecamere PTZ. ︎↩︎ 2. Il principio ottico alla base del calcolo della distanza dall'altezza dei pixel. ︎↩︎ 3. Come l'AGC regola la potenza del laser in base alla luminosità dell'immagine. ︎↩︎ 4. Il motore di precisione che regola l'angolo del raggio laser. ︎↩︎ 5. Fattori che determinano la portata effettiva dei LED IR nelle telecamere di sicurezza. ︎↩︎ 6. Spiegazione del controllo a due condizioni per l'attivazione del laser. ︎↩︎ 7. Il protocollo standard per l'interfacciamento con i dati e i controlli della telecamera PTZ. ︎↩︎ 8. Panoramica della tecnologia e delle applicazioni delle telecamere pan-tilt-zoom. ︎↩︎
