Vedo che piccole oscillazioni diventano grossi problemi con zoom 40X. Una leggera spinta del vento o un passo del motore possono rovinare la messa a fuoco, sfocare i dettagli e compromettere il tracciamento AI velocemente.
Smorzamento meccanico1 mi aiuta a bloccare quelle oscillazioni prima che raggiungano l'immagine. Utilizza sospensioni, precarico e controllo dell'attrito per assorbire energia, ridurre il gioco e mantenere la testa PTZ stabile durante lo zoom.
Stabilità dello smorzamento meccanico con zoom 40X
Quando lavoro con sistemi PTZ a lungo raggio, considero la stabilità una caratteristica fondamentale, non un extra. Una telecamera può avere ottiche nitide, ma senza un forte smorzamento, l'intero sistema può comunque fallire sul campo.
Indice dei contenuti
Il sistema di smorzamento può filtrare le “oscillazioni” causate dai passi interni del motore o dal vento esterno?
Conosco molto bene questo problema. Una telecamera può sembrare stabile su una scrivania, ma una volta montata su un palo, ogni passo del motore e ogni colpo di vento possono apparire nel video.
Sì, posso ridurre entrambi i tipi di oscillazione con lo smorzamento meccanico, ma non posso considerarlo un singolo componente. Ho bisogno di una catena di controllo completa, dalla trasmissione del motore al treno di ingranaggi fino al supporto, perché ogni parte aggiunge o rimuove vibrazioni.
Controllo delle vibrazioni dei passi del motore e del vento
Quando progetto o scelgo un sistema PTZ, separo prima le sorgenti di vibrazione. I passi interni del motore passi del motore5 solitamente creano impulsi brevi e netti. Il vento esterno solitamente crea spinte e oscillazioni più lente. Non uso la stessa soluzione per entrambi. Per i passi del motore, voglio un movimento fluido, un basso gioco e un buon precarico2 nel cambio. Per il vento, voglio un montaggio rigido, un migliore bilanciamento e un corpo in grado di assorbire movimenti a bassa frequenza senza risonanze. Presto anche attenzione alla massa del modulo mobile. Se il blocco ottico è troppo leggero, può reagire troppo velocemente a piccoli cambiamenti di guida. Se è troppo pesante, può ritardare e sembrare instabile. Il miglior risultato deriva dall'equilibrio. Voglio che il sistema si muova solo quando gli dico di muoversi, e voglio che ignori piccoli rumori. Ecco perché il grasso smorzante3, i pad elastici e un percorso di ingranaggi a gioco zero sono così importanti. Non rimuovono tutto il movimento. Lo modellano. Trasformano le oscillazioni brutte in movimenti piccoli, lenti e controllati che la pipeline dell'immagine può gestire. Nei progetti reali, quella differenza può decidere se la telecamera cattura una targa o la manca completamente.
Principali sorgenti di vibrazione che vedo nei sistemi 40X
| Fonte | Modello tipico | Rischio principale | Metodo di controllo migliore |
|---|---|---|---|
| Passi del motore | Impulso breve, jitter veloce | Salto del frame e micro-sfocatura | Precarico, grasso smorzante, azionamento fluido |
| Gioco degli ingranaggi | Piccola zona morta | Improvviso spostamento dell'immagine | Riduttore a gioco zero |
| Carico del vento | Oscillazione lenta, spinta ripetuta | Deriva del tracciamento | Staffa robusta, asta rigida, corpo bilanciato |
| Risonanza strutturale | Vibrazione ripetuta | Scuotimento amplificato | Accordatura di massa, materiale smorzante |
Su cosa mi concentro per primo
- Controllo il gioco del riduttore.
- Controllo la rigidità del supporto.
- Controllo il bilanciamento del peso della testa PTZ.
- Controllo come il motore si avvia e si arresta.
- Testo la fotocamera al vento, non solo al chiuso.
La telecamera utilizza la stabilizzazione elettronica (EIS) in combinazione con lo smorzamento meccanico?
Non vedo l'EIS come un sostituto dello smorzamento meccanico. Lo vedo come un partner. Se mi affido solo al software, spesso perdo campo visivo8, e posso ancora ottenere sfocature quando la vibrazione è troppo forte.
Sì, uso EIS4 insieme allo smorzamento quando il sistema lo supporta. Lo smorzamento meccanico gestisce prima la vibrazione fisica. L'EIS quindi rifinisce il movimento residuo nell'immagine. Questo mi dà un risultato più pulito rispetto a entrambi i metodi da soli.
Cooperazione tra EIS e smorzamento meccanico
Mi piace pensare ai due livelli come a una catena di filtri. Lo smorzamento meccanico gestisce l'energia prima che l'immagine venga creata. Riduce la forza che entra nel modulo obiettivo e nell'area del sensore. L'EIS funziona dopo che il sensore rileva il movimento. Sposta o ritaglia il fotogramma per nascondere piccoli movimenti. Questo è utile, ma rimango cauto. L'EIS non può salvare completamente un cattivo design meccanico. Se la fotocamera vibra troppo, l'EIS potrebbe ritagliare troppo, creare perdita di bordi o far sembrare instabile il video. Ecco perché voglio sempre che il sistema fisico faccia prima il lavoro più duro. Nei miei progetti B2B, questo conta molto perché molti acquirenti desiderano un tracciamento stabile, un buon VMS6 output e dettagli chiari a lunga distanza. Un sistema che dipende solo dal software spesso sembra buono nel marketing, ma può fallire al vento, sui pali o in grandi siti aperti. Presto attenzione anche alla latenza. Se la fotocamera utilizza EIS e tracciamento contemporaneamente, il ciclo di controllo deve rimanere veloce e pulito. Se la risposta è in ritardo, la fotocamera può superare il bersaglio. Quindi voglio che la fotocamera mantenga l'immagine stabile alla sorgente, quindi lasci che l'EIS rifinisca il risultato. Quella combinazione mi dà la migliore possibilità di riprese zoom pulite nei lavori reali.
Smorzamento meccanico vs. EIS
| Metodo | Dove funziona | Cosa risolve | Cosa non risolve bene |
|---|---|---|---|
| Smorzamento meccanico | Prima dell'acquisizione dell'immagine | Vibrazione del motore, vibrazione del vento, risonanza | Movimento fisico molto ampio |
| EIS | Nell'elaborazione delle immagini | Piccola vibrazione residua | Forte scossa, grande oscillazione, rapido scossone |
| Insieme | Catena completa | Migliore stabilità generale | Necessita ancora di un buon supporto e di una buona calibrazione |
La mia visione pratica
- Uso lo smorzamento per ridurre il problema.
- Uso l'EIS per ripulire il movimento residuo.
- Non permetto mai all'EIS di nascondere un design meccanico debole.
- Li testo entrambi a zoom completo, perché i test con visione ampia possono essere fuorvianti.
Quanto è stabile l'immagine 4K quando la telecamera è completamente zoomata e sta tracciando un bersaglio veloce?
So che è qui che molti sistemi falliscono. Una telecamera può sembrare a posto a 1X o 5X, ma a zoom completo, ogni piccolo difetto si ingigantisce. Se il bersaglio si muove velocemente, il movimento di panoramica e inclinazione può anche esporre ritardi, overshoot e sfocature.
A zoom completo, mi aspetto che l'immagine 4K rimanga stabile solo se l'ottica, il sistema di azionamento, lo smorzamento e la logica di tracciamento funzionano tutti insieme. Una telecamera potente dovrebbe mantenere i dettagli chiari mentre segue il bersaglio, ma il risultato dipende dalla velocità, dalla distanza, dal vento e da quanto è buona la base meccanica.

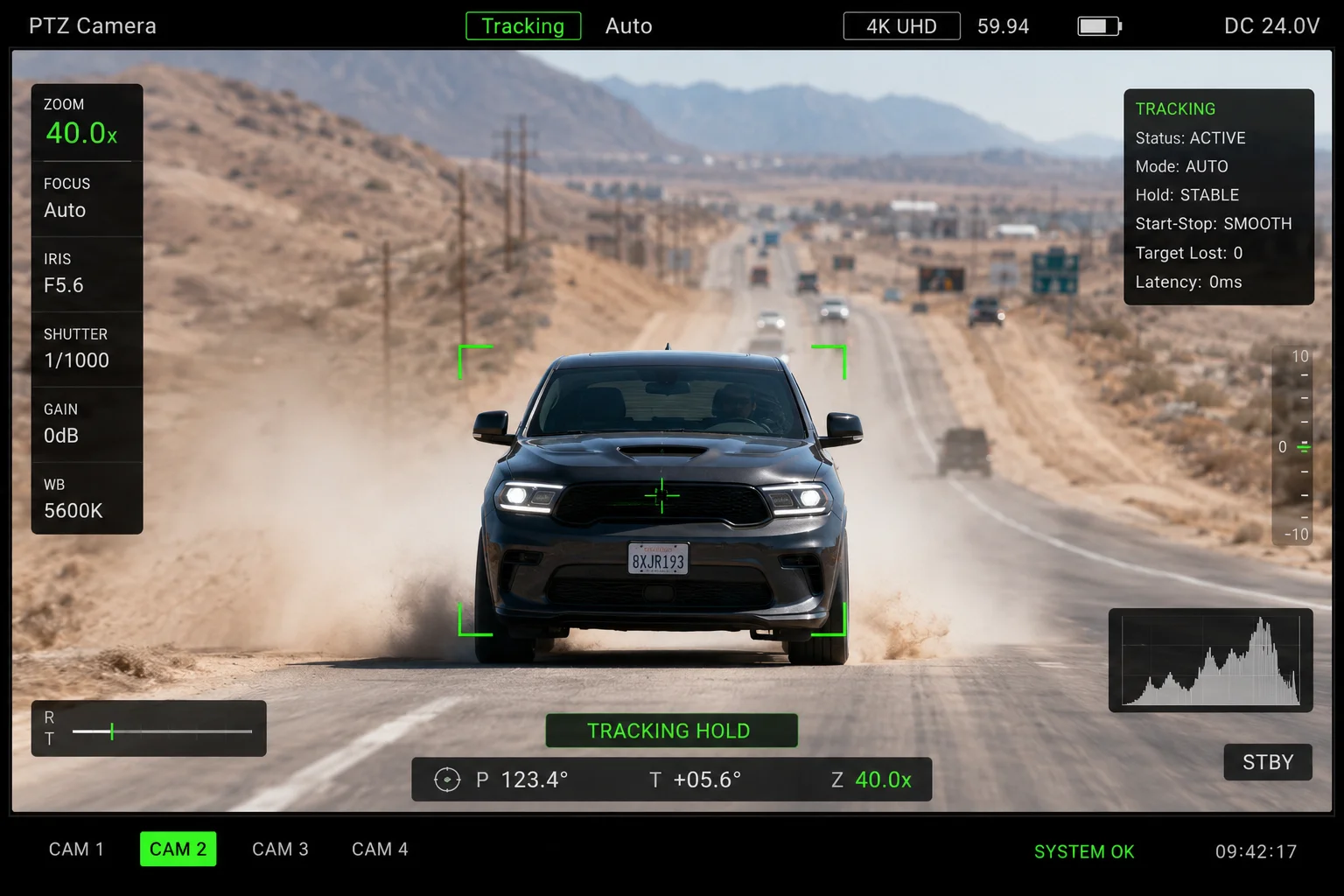

Tracciamento rapido di bersagli a zoom completo 4K
Quando testo questo tipo di telecamera, mi preoccupo di tre cose. Primo, mi preoccupo della fluidità dell'avvio e dell'arresto. Se la testa PTZ scatta all'inizio del tracciamento, l'immagine salterà. Secondo, mi preoccupo dell'accuratezza del follow. Se la telecamera continua a superare il bersaglio, questo si sposterà dentro e fuori dal centro e l'immagine sembrerà nervosa. Terzo, mi preoccupo della stabilità del mantenimento. Una volta che il bersaglio rallenta o si ferma, la telecamera dovrebbe stabilizzarsi rapidamente senza oscillazioni. Lo zoom completo rende tutto questo più difficile perché il campo visivo diventa molto ristretto. Una piccola scossa che sarebbe invisibile ad ampio angolo può dominare l'inquadratura a 40X. Ecco perché voglio sempre una telecamera con un buon smorzamento, un controllo motore potente e una logica di tracciamento pulita. Mi preoccupo anche del supporto e del palo. Se la base si muove, il miglior design interno perde comunque. Nel lavoro di progetto reale, dico spesso agli acquirenti che un'etichetta 4K non significa molto da sola. Ciò che conta è quanti dettagli utilizzabili rimangono nell'inquadratura dopo che la telecamera ha tracciato una persona in movimento, un veicolo o una macchina. Se non riesco a leggere chiaramente il bersaglio alla fine del movimento, allora il sistema non è pronto per l'uso sul campo. Quindi giudico la stabilità dall'immagine finale, non dalla scheda tecnica.
Cosa testo a zoom completo
| Elemento di test | Quello che guardo | Buon risultato | Risultato negativo |
|---|---|---|---|
| Inizio del tracciamento | Primo fotogramma dopo l'inizio del movimento | Movimento fluido, nessun scatto | Salto improvviso |
| Movimento a metà tracciamento | Bersaglio in movimento | Pulizia del follow, basso sfocatura | Caccia o ritardo |
| Punto di arresto | Quando il bersaglio rallenta o si ferma | Assestamento rapido, nessuna oscillazione | Vibrazione o rimbalzo |
| Tenuta lunga | Rimanere sul bersaglio | Centro del fotogramma stabile | Deriva lenta |
La mia checklist sul campo
- Testo con un veicolo in movimento reale, se possibile.
- Testo con vento, non solo in aria ferma.
- Testo dopo uno zoom lungo, non solo uno zoom corto.
- Verifico se il VMS può mantenere il fotogramma pulito.
- Confronto il tracciamento con e senza EIS.
Posso vedere un video di confronto tra stabilità “smorzata” e “non smorzata” con ingrandimento 40X?
Voglio sempre una prova affiancata prima di fidarmi di una telecamera PTZ a lungo raggio. Una scheda tecnica può dire molto, ma un video di confronto reale mi dice molto di più.
Sì, un video di confronto è molto utile perché mostra quanto lo smorzamento meccanico cambi il risultato a 40X. In un sistema smorzato, mi aspetto meno jitter, meno vibrazioni e un assestamento più rapido tempo di assestamento7. In un sistema non smorzato, mi aspetto più scuotimento, più overshoot e più stress sull'immagine.
Confronto tra smorzato e non smorzato
Quando chiedo un video di confronto, voglio la stessa scena, lo stesso palo, lo stesso vento e la stessa velocità del bersaglio. Se il test non è controllato, il risultato non mi aiuta. Voglio anche che la telecamera parta dallo stesso livello di zoom e segua lo stesso percorso. In questo modo posso giudicare il valore reale dello smorzamento. Spesso guardo prima i bordi dell'inquadratura, perché lì è più facile individuare il tremolio. Poi guardo i dettagli centrali, perché quelli mi dicono se il bersaglio è ancora leggibile. Se la versione smorzata mantiene il testo sul piatto più nitido, la forma del viso più chiara o le marcature del veicolo più facili da vedere, allora so che il design meccanico sta facendo un lavoro reale. Per acquirenti come David Miller, questo tipo di prova conta molto. Hanno bisogno di costi di assistenza inferiori, meno resi sul campo e meno reclami dagli utenti finali. Un confronto video pulito aiuta anche nelle vendite interne. Racconta una storia semplice: una telecamera trema, l'altra rimane sotto controllo. È facile da spiegare a un installatore, un distributore o un integratore di sistemi. Preferirei sempre mostrare filmati reali piuttosto che fare grandi promesse. In questo mercato, il video stabile vende perché il video stabile fa risparmiare tempo, denaro e problemi.
Cosa voglio in un video di confronto equo
| Regola di test | Perché è importante |
|---|---|
| Stesso supporto e stesso palo | Mantiene il setup equo |
| Stessa condizione di vento | Mostra un controllo reale delle vibrazioni |
| Stesso livello di zoom | Rende onesti i risultati 40X |
| Stesso movimento del bersaglio | Mi permette di confrontare la qualità del tracciamento |
| Stesso formato di registrazione | Evita false differenze visive |
Cosa cerco inquadratura per inquadratura
- Cerco il tremolio ai bordi.
- Cerco il pompaggio del fuoco.
- Cerco la deriva del bersaglio.
- Cerco il tempo di assestamento dopo un arresto.
- Cerco la chiarezza del piatto o del testo in movimento.
Conclusione
L'ammortizzamento meccanico è la base, l'EIS è l'aiuto, e la vera stabilità 40X si ottiene solo quando entrambi lavorano con un montaggio robusto e un controllo di tracciamento pulito.
