Je vois de minuscules secousses se transformer en gros problèmes à un zoom 40X. Une légère poussée de vent ou un pas de moteur peut ruiner la mise au point, brouiller les détails et nuire au suivi rapide par IA.
Amortissement mécanique1 m'aide à bloquer ces secousses avant qu'elles n'atteignent l'image. Il utilise la suspension, la précharge et le contrôle de friction pour absorber l'énergie, réduire le jeu et maintenir la tête PTZ stable sous zoom.

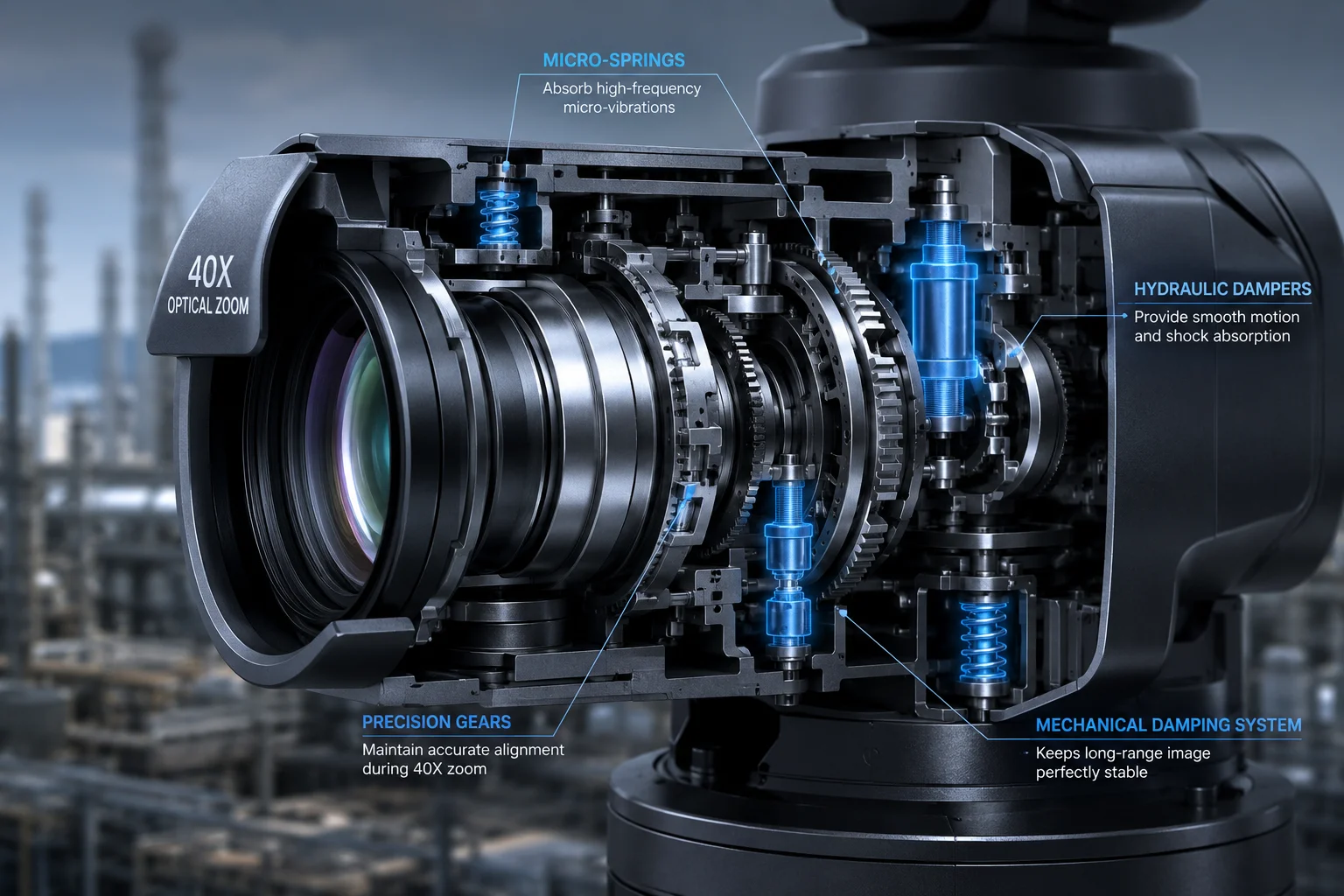

Stabilité de l'amortissement mécanique du zoom 40X
Lorsque je travaille avec des systèmes PTZ longue portée, je considère la stabilité comme une caractéristique essentielle, pas un extra. Une caméra peut avoir des optiques nettes, mais sans un amortissement solide, l'ensemble du système peut toujours échouer sur le terrain.
Table des matières
Le système d'amortissement peut-il filtrer la “ secousse ” causée par les pas de moteur internes ou le vent externe ?
Je connais très bien ce problème. Une caméra peut sembler stable sur un bureau, mais une fois que je la monte sur un poteau, chaque pas de moteur et chaque coup de vent peuvent apparaître dans la vidéo.
Oui, je peux réduire les deux types de secousses avec un amortissement mécanique, mais je ne peux pas le considérer comme une seule pièce. J'ai besoin d'une chaîne de contrôle complète, du entraînement du moteur à la transmission par engrenages en passant par le support, car chaque pièce ajoute ou supprime des vibrations.

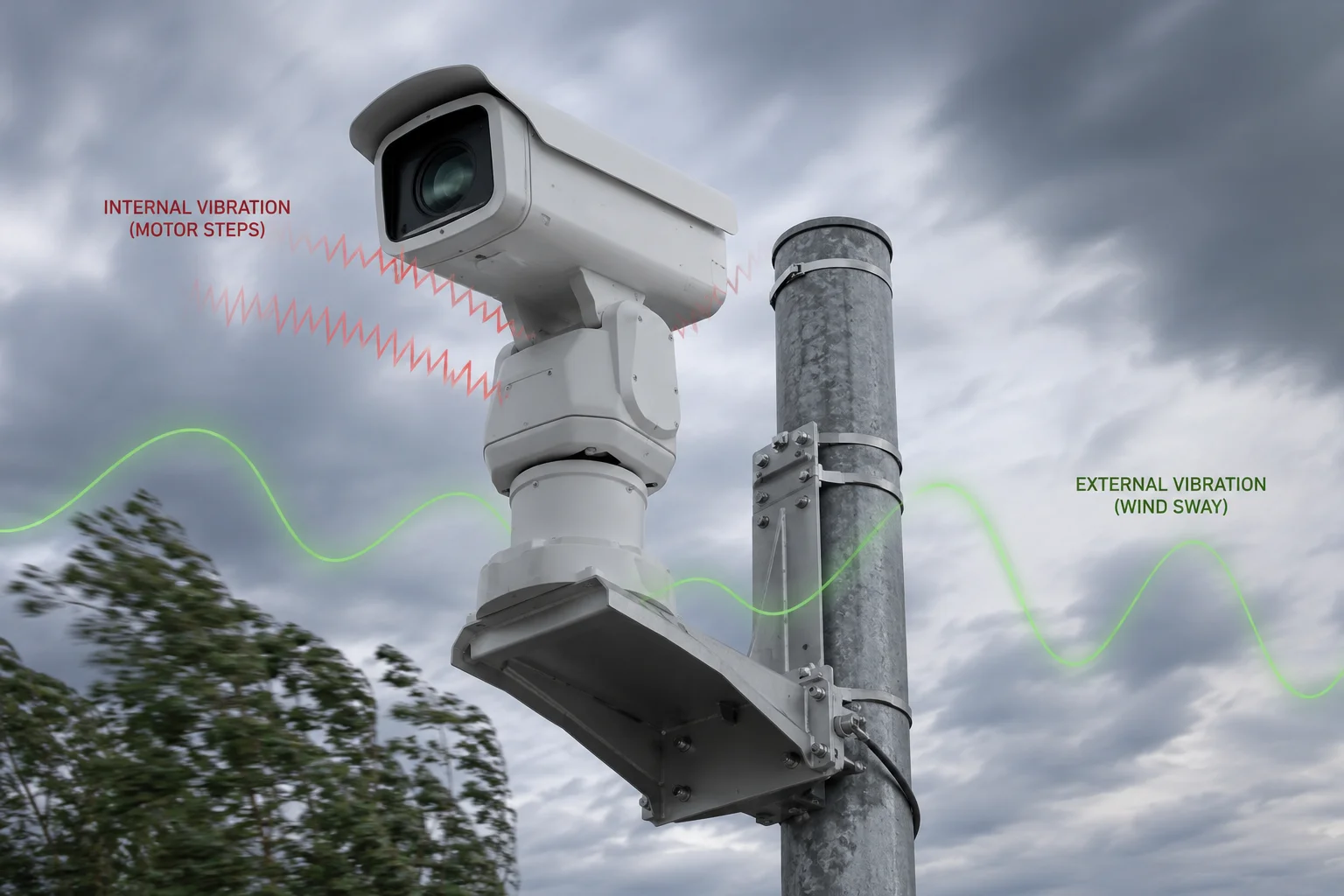

Contrôle des vibrations des pas de moteur et du vent
Lorsque je conçois ou choisis un système PTZ, je sépare d'abord les sources de vibrations. Les pas de moteur5 internes créent généralement des impulsions courtes et nettes. Le vent externe crée généralement des poussées et des oscillations plus lentes. Je n'utilise pas la même solution pour les deux. Pour les pas de moteur, je veux un mouvement fluide, un faible jeu et une bonne précharge2 dans le réducteur. Pour le vent, je veux un montage rigide, un meilleur équilibre et un corps capable d'absorber les mouvements à basse fréquence sans résonance. Je fais également attention à la masse du module mobile. Si le bloc optique est trop léger, il peut réagir trop rapidement aux petits changements d'entraînement. S'il est trop lourd, il peut avoir un décalage et sembler instable. Le meilleur résultat vient de l'équilibre. Je veux que le système bouge uniquement lorsque je lui dis de bouger, et je veux qu'il ignore les petits bruits. C'est pourquoi la graisse d'amortissement3, les coussinets élastiques et un chemin d'engrenage à jeu nul sont si importants. Ils ne suppriment pas tout mouvement. Ils le façonnent. Ils transforment les secousses disgracieuses en mouvements petits, lents et contrôlés que le pipeline d'image peut gérer. Dans les projets réels, cette différence peut décider si la caméra capture un numéro de plaque d'immatriculation ou le manque complètement.
Principales sources de vibration que je vois dans les systèmes 40X
| Source | Schéma typique | Risque principal | Meilleure méthode de contrôle |
|---|---|---|---|
| Pas du moteur | Impulsion courte, gigue rapide | Saut d'image et micro-flou | Précharge, graisse d'amortissement, entraînement doux |
| Jeu de pignons | Petite zone morte | Changement d'image soudain | Réducteur sans jeu |
| Charge de vent | Oscillation lente, poussée répétée | Dérive de suivi | Support solide, tige rigide, corps équilibré |
| Résonance structurelle | Sonnerie répétée | Secousse amplifiée | Accord de masse, matériau d'amortissement |
Ce sur quoi je me concentre en premier
- Je vérifie le jeu du réducteur.
- Je vérifie la rigidité du montage.
- Je vérifie l'équilibre du poids de la tête PTZ.
- Je vérifie comment le moteur démarre et s'arrête.
- Je teste la caméra dans le vent, pas seulement à l'intérieur.
La caméra utilise-t-elle la stabilisation électronique (EIS) en conjonction avec l'amortissement mécanique ?
Je ne considère pas l'EIS comme un remplacement de l'amortissement mécanique. Je le vois comme un partenaire. Si je me fie uniquement au logiciel, je perds souvent champ de vision8, et je peux toujours obtenir un flou lorsque la secousse est trop forte.
Oui, j'utilise SIE4 avec l'amortissement lorsque le système le prend en charge. L'amortissement mécanique gère d'abord la secousse physique. L'EIS affine ensuite le mouvement restant dans l'image. Cela me donne un résultat plus net que l'une ou l'autre méthode seule.

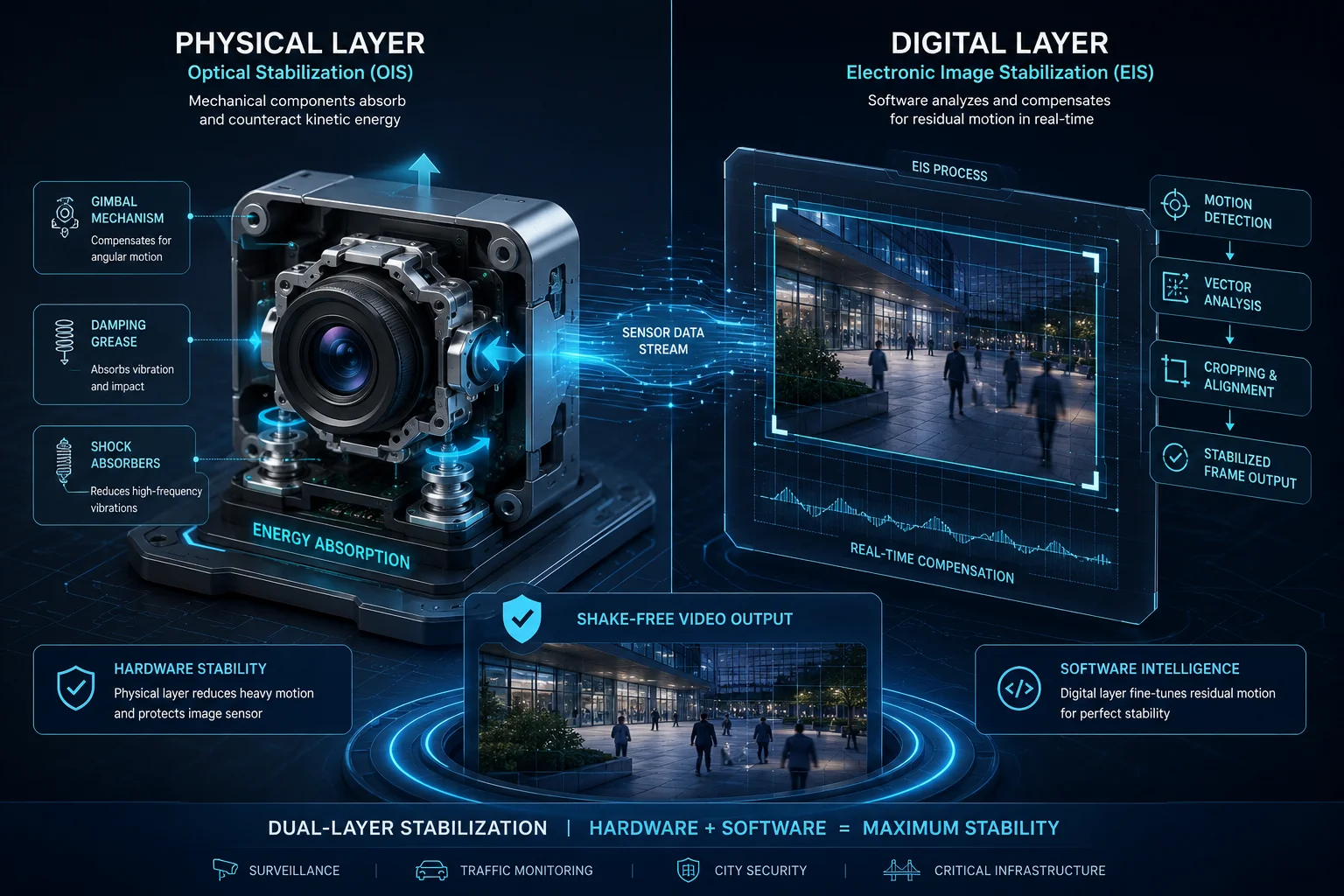

Coopération entre l'EIS et l'amortissement mécanique
J'aime penser aux deux couches comme à une chaîne de filtres. L'amortissement mécanique traite l'énergie avant que l'image ne soit créée. Il réduit la force qui pénètre dans le module objectif et la zone du capteur. L'EIS fonctionne après que le capteur a détecté le mouvement. Il décale ou recadre l'image pour masquer les petits mouvements. C'est utile, mais je reste prudent. L'EIS ne peut pas sauver complètement une mauvaise conception mécanique. Si la caméra tremble trop, l'EIS peut recadrer trop fortement, créer une perte de bords ou rendre la vidéo instable. C'est pourquoi je veux toujours que le système physique fasse le gros du travail en premier. Dans mes projets B2B, cela est très important car de nombreux acheteurs souhaitent un suivi stable, une bonne VMS6 sortie et des détails clairs à longue portée. Un système qui ne dépend que du logiciel semble souvent bon dans le marketing, mais il peut échouer dans le vent, sur des poteaux ou sur de grands sites ouverts. Je fais également attention à la latence. Si la caméra utilise l'EIS et le suivi en même temps, la boucle de contrôle doit rester rapide et propre. Si la réponse est tardive, la caméra peut dépasser la cible. Je veux donc que la caméra maintienne l'image stable à la source, puis laisse l'EIS polir le résultat. Cette combinaison me donne la meilleure chance d'obtenir des séquences de zoom nettes dans les travaux réels.
Amortissement mécanique vs. EIS
| Méthode | Là où ça fonctionne | Ce que ça corrige | Ce que ça ne corrige pas bien |
|---|---|---|---|
| Amortissement mécanique | Avant la capture d'image | Secousse du moteur, secousse du vent, résonance | Très grand mouvement physique |
| SIE | Dans le traitement d'image | Petit tremblement résiduel | Forte secousse, grand balancement, choc rapide |
| Ensemble | Chaîne complète | Meilleure stabilité globale | Nécessite toujours un bon montage et un bon réglage |
Mon point de vue pratique
- J'utilise l'amortissement pour réduire le problème.
- J'utilise l'EIS pour nettoyer les mouvements résiduels.
- Je ne laisse jamais l'EIS masquer une conception mécanique faible.
- Je teste les deux en zoom maximum, car les tests en vue large peuvent être trompeurs.
Quelle est la stabilité de l'image 4K lorsque la caméra est entièrement zoomée et suit une cible rapide ?
Je sais que c'est là que de nombreux systèmes échouent. Une caméra peut sembler correcte à 1X ou 5X, mais en zoom maximum, le moindre défaut s'amplifie. Si la cible bouge rapidement, le mouvement panoramique et d'inclinaison peut également révéler le décalage, le dépassement et le flou.
En zoom maximum, je m'attends à ce que l'image 4K reste stable uniquement si l'optique, le système d'entraînement, l'amortissement et la logique de suivi fonctionnent ensemble. Une caméra performante devrait conserver les détails clairs tout en suivant la cible, mais le résultat dépend de la vitesse, de la distance, du vent et de la qualité de la base mécanique.
Suivi de cible rapide en zoom 4K maximum
Lorsque je teste ce type de caméra, je me soucie de trois choses. Premièrement, je me soucie de la fluidité du démarrage et de l'arrêt. Si la tête PTZ donne une secousse au début du suivi, l'image sautera. Deuxièmement, je me soucie de la précision du suivi. Si la caméra dépasse constamment la cible, celle-ci entrera et sortira du centre, et l'image paraîtra nerveuse. Troisièmement, je me soucie de la stabilité du maintien. Une fois que la cible ralentit ou s'arrête, la caméra devrait se stabiliser rapidement sans oscillation. Le zoom maximum rend tout cela plus difficile car le champ de vision devient très étroit. Une petite secousse qui serait invisible en grand angle peut dominer l'image à 40X. C'est pourquoi je veux toujours une caméra avec un bon amortissement, un contrôle moteur puissant et une logique de suivi propre. Je me soucie également du montage et du mât. Si la base bouge, la meilleure conception interne perd. Dans les travaux de projet réels, je dis souvent aux acheteurs qu'une étiquette 4K ne signifie pas grand-chose en soi. Ce qui compte, c'est la quantité de détails utilisables qui restent dans l'image après que la caméra a suivi une personne en mouvement, un véhicule ou une machine. Si je ne peux pas lire clairement la cible à la fin du mouvement, alors le système n'est pas prêt pour une utilisation sur le terrain. Je juge donc la stabilité par l'image finale, pas par la fiche technique.
Ce que je teste en zoom maximum
| Élément de test | Ce que je regarde | Bon résultat | Mauvais résultat |
|---|---|---|---|
| Début du suivi | Première image après le début du mouvement | Mouvement fluide, pas de secousse | Saut soudain |
| Mouvement en milieu de suivi | Cible en mouvement | Suivi net, faible flou | Chasse ou décalage |
| Point d'arrêt | Lorsque la cible ralentit ou s'arrête | Stabilisation rapide, pas de tremblement | Vibrations ou rebonds |
| Maintien prolongé | Rester sur la cible | Centre de l'image stable | Dérive lente |
Ma liste de contrôle sur le terrain
- Je teste avec un véhicule en mouvement réel si je le peux.
- Je teste dans le vent, pas seulement dans l'air calme.
- Je teste après un zoom long, pas seulement un zoom court.
- Je vérifie si le VMS peut maintenir l'image nette.
- Je compare le suivi avec et sans EIS.
Puis-je voir une vidéo comparative de la stabilité “ amortie ” contre “ non amortie ” à un grossissement 40X ?
Je veux toujours une preuve côte à côte avant de faire confiance à une caméra PTZ longue portée. Une fiche technique peut en dire long, mais une vidéo de comparaison réelle m'en dit beaucoup plus.
Oui, une vidéo de comparaison est très utile car elle montre à quel point l'amortissement mécanique modifie le résultat à 40X. Dans un système amorti, je m'attends à moins de tremblements, moins de vibrations et une stabilisation plus rapide temps de stabilisation7. Dans un système non amorti, je m'attends à plus de secousses, plus de dépassements et plus de stress sur l'image.

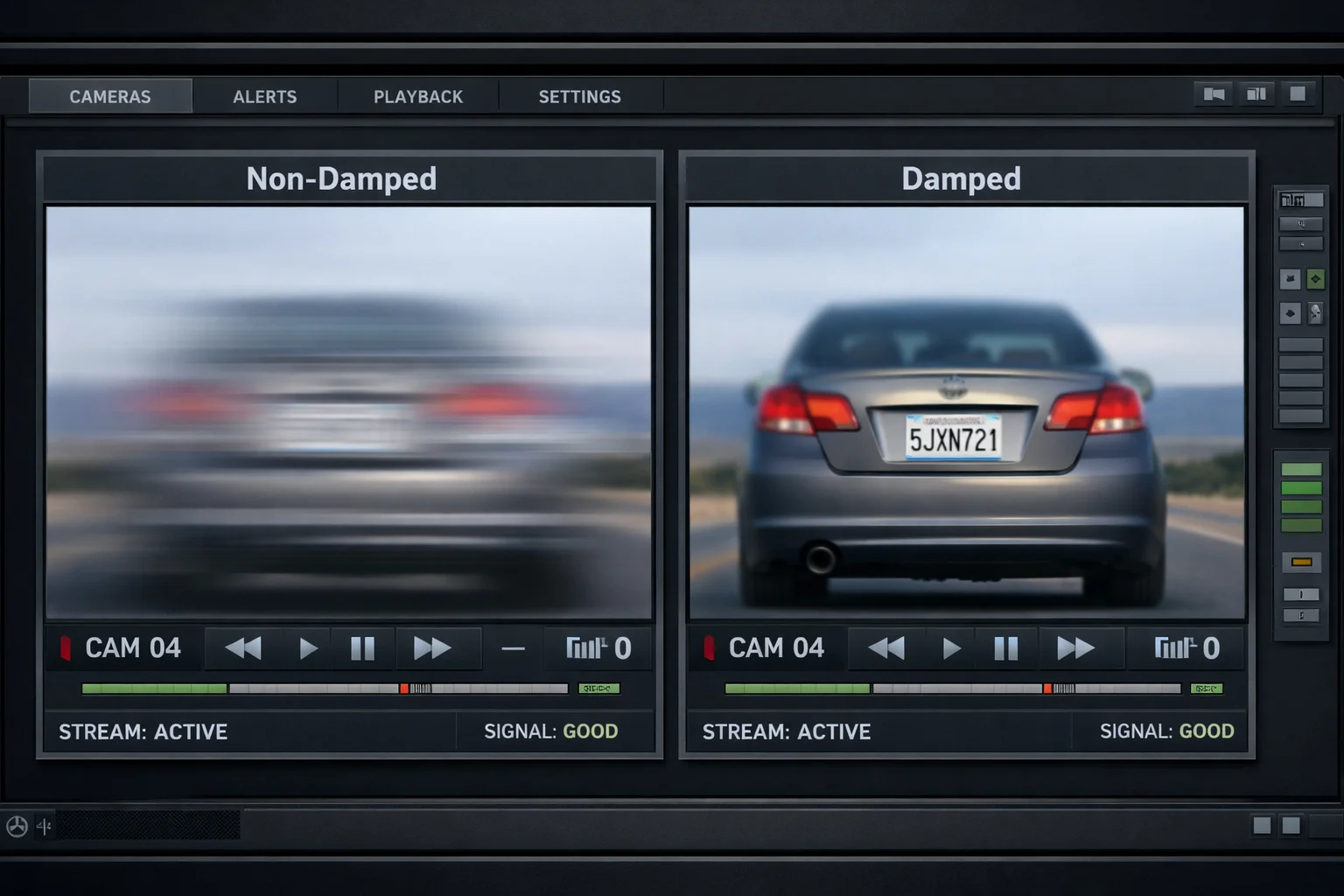

Comparaison amorti vs non amorti
Quand je demande une vidéo comparative, je veux la même scène, le même mât, le même vent et la même vitesse cible. Si le test n'est pas contrôlé, le résultat ne m'aide pas. Je veux aussi que la caméra démarre avec le même niveau de zoom et suive le même chemin. Ainsi, je peux juger de la valeur réelle de l'amortissement. Je regarde souvent d'abord les bords de l'image, car les secousses y sont plus faciles à repérer. Ensuite, je regarde les détails du centre, car cela me dit si la cible est toujours lisible. Si la version amortie maintient le texte des plaques plus net, la forme du visage plus claire ou les marquages des véhicules plus faciles à voir, alors je sais que la conception mécanique fait un travail réel. Pour des acheteurs comme David Miller, ce type de preuve compte beaucoup. Ils ont besoin de coûts de service plus bas, de moins de retours sur le terrain et de moins de plaintes des utilisateurs finaux. Une comparaison vidéo claire aide également aux ventes internes. Elle raconte une histoire simple : une caméra tremble, l'autre reste sous contrôle. C'est facile à expliquer à un installateur, un distributeur ou un intégrateur de systèmes. Je préférerais toujours montrer des séquences réelles plutôt que de faire de grandes promesses. Sur ce marché, la vidéo stable se vend car la vidéo stable fait gagner du temps, de l'argent et évite les ennuis.
Ce que je veux dans une vidéo comparative équitable
| Règle de test | Pourquoi c'est important |
|---|---|
| Même support et même mât | Maintient la configuration équitable |
| Même condition de vent | Montre un contrôle réel des vibrations |
| Même niveau de zoom | Rend les résultats 40X honnêtes |
| Même mouvement de cible | Me permet de comparer la qualité du suivi |
| Même format d'enregistrement | Évite les fausses différences visuelles |
Ce que je recherche image par image
- Je recherche les secousses des bords.
- Je recherche le pompage de la mise au point.
- Je recherche la dérive de la cible.
- Je recherche le temps de stabilisation après un arrêt.
- Je recherche la clarté des plaques ou du texte en mouvement.
Conclusion
L'amortissement mécanique est la base, l'EIS est l'aide, et une véritable stabilité 40X n'est obtenue que lorsque les deux fonctionnent avec un montage solide et un contrôle de suivi précis.
