Una vez confié en un informe IP67 al pie de la letra. Seis meses después, 200 cámaras fallaron bajo la lluvia. Ese error me costó un cliente y una lección dolorosa.
Para evaluar la credibilidad de los informes de laboratorio IP66/IP67 de fábricas chinas, debe verificar tres cosas: quién realizó la prueba (acreditación del laboratorio), qué se probó exactamente y cómo (parámetros y métodos de prueba), y si las unidades de producción coinciden con las muestras probadas (control de consistencia).

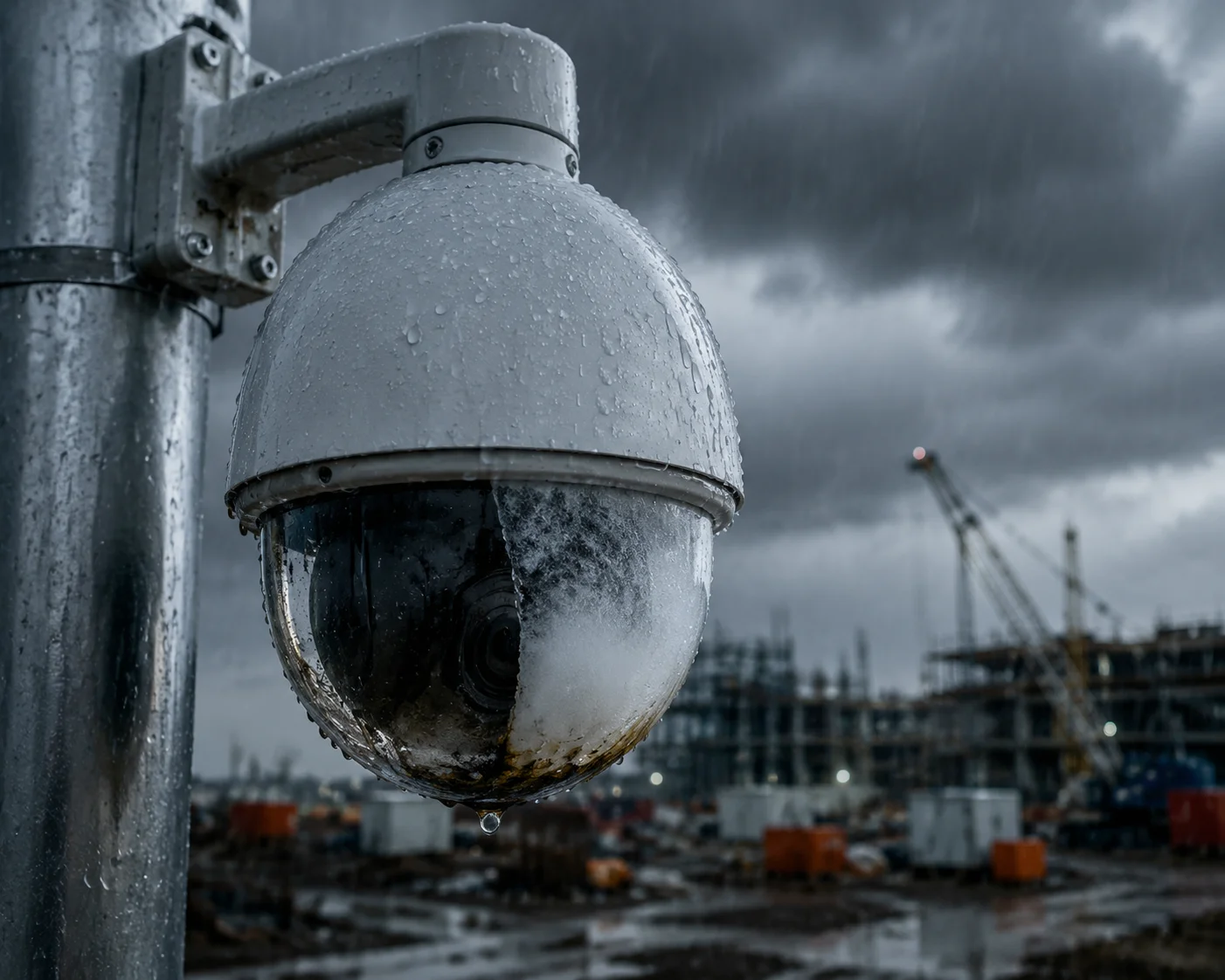

Verificación de informes de laboratorio IP66 IP67 de fábrica china
Este artículo desglosa las cuatro preguntas más críticas que debe hacer antes de confiar en cualquier informe de clasificación IP. Cada una se dirige a un punto débil específico donde los informes falsos o engañosos tienden a desmoronarse. Permítame guiarlos uno por uno.
Índice
¿Está el Laboratorio de Pruebas Acreditado por CNAS o ILAC para Garantizar la Validez Internacional?
He visto informes con logotipos impresionantes que resultaron ser de laboratorios sin ninguna acreditación. Un sello no significa nada si el laboratorio detrás de él no está reconocido.
Un informe de prueba IP66/IP67 creíble debe provenir de un laboratorio acreditado por CNAS (Servicio Nacional de Acreditación de China)1 con su alcance cubriendo IEC 60529 o GB/T 4208. La acreditación CNAS es reconocida bajo el marco ILAC-MRA2 , lo que significa que los resultados de las pruebas son aceptados en EE. UU., la UE y más de 100 países.
Verificación de laboratorio acreditado por CNAS para informes de clasificación IP
Por qué CNAS Importa Más Que Cualquier Otro Logotipo
No todos los laboratorios en China son iguales. Algunos están totalmente acreditados. Algunos están parcialmente acreditados. Y algunos simplemente imprimen un logotipo en su membrete. La diferencia importa porque un informe de laboratorio no acreditado no tiene peso legal en disputas comerciales internacionales.
CNAS significa Servicio Nacional de Acreditación de China para la Evaluación de la Conformidad. Es el único organismo nacional en China que acredita laboratorios de pruebas. Cuando un laboratorio lleva la marca CNAS, significa que el laboratorio ha sido auditado por evaluadores nacionales. Su equipo está calibrado. Sus técnicos están cualificados. Y sus procedimientos de prueba siguen normas internacionales.
Pero aquí está el truco. Un laboratorio puede estar acreditado por CNAS para un tipo de prueba pero no para otro. Por ejemplo, un laboratorio puede estar acreditado para pruebas EMC pero no para pruebas de protección de entrada IP. Por lo tanto, debe verificar el alcance de acreditación del laboratorio, no solo el logotipo.
Cómo verificar la acreditación CNAS de un laboratorio
Aquí hay un proceso simple paso a paso:
- Encuentre el número de registro CNAS del laboratorio en el informe. Generalmente aparece cerca del logotipo de CNAS.
- Vaya al sitio web oficial de CNAS (www.cnas.org.cn).
- Busque el laboratorio por nombre o número de registro.
- Descargue el documento del alcance de acreditación del laboratorio.
- Busque IEC 60529 o GB/T 4208 en la lista de alcance. Confirme que las pruebas IP66 e IP67 estén explícitamente incluidas.
Si el laboratorio no está listado, o si las pruebas IP no están en su alcance, el informe debe ser tratado como no confiable.
Las “Tres Grandes” Credenciales que Debería Buscar
| Credencial | Qué Significa | Cómo verificar |
|---|---|---|
| CNAS | El laboratorio está acreditado y reconocido a nivel nacional bajo ILAC-MRA para el reconocimiento mutuo internacional | Busque en el sitio web oficial de CNAS por número de laboratorio |
| CMA | China Metrology Accreditation — obligatorio para informes utilizados en procedimientos legales nacionales chinos | Verifique el número de certificado CMA en el informe |
| marco ILAC-MRA | Cooperación Internacional de Acreditación de Laboratorios — Arreglo de Reconocimiento Mutuo | Confirmado automáticamente si el laboratorio tiene acreditación CNAS válida |
¿Qué pasa con los informes de TÜV, SGS o Intertek?
Laboratorios internacionales como TÜV, SGS e Intertek6 también operan en China. Sus informes generalmente tienen mayor credibilidad. Pero incluso con estos nombres, aún debe verificar el número de informe en sus sitios web oficiales. He visto casos en los que las fábricas falsificaron un logotipo de SGS en un informe de un laboratorio sin nombre. Una verificación rápida en la base de datos de certificados de SGS7 lo habría detectado en segundos.
Una señal de alerta que veo a menudo
El número de informe existe en la base de datos del laboratorio, pero el nombre del producto o el nombre de la fábrica no coincide con lo que está comprando. Este es uno de los trucos más comunes. Una fábrica compra un informe real para un producto genérico y luego lo presenta como si cubriera su propio modelo. Siempre verifique el modelo del producto y el nombre del solicitante en el informe con su orden de compra real.
¿El Informe IP67 Especifica la Profundidad y Duración de Inmersión para la Caja de la Batería?
Una vez recibí un informe que simplemente decía “IP67 — Aprobado”. Sin profundidad. Sin tiempo. Sin detalles. Eso no es un informe de prueba. Es una afirmación de marketing disfrazada de documento.
Un informe de prueba IP67 legítimo debe indicar claramente la profundidad de inmersión (típicamente 1 metro), la duración (típicamente 30 minutos)3, y los resultados de la inspección posterior a la prueba. Para las cajas de baterías y los puntos de entrada de cables, estos parámetros son críticos porque son los puntos de sellado más débiles en cualquier sistema de cámara para exteriores.

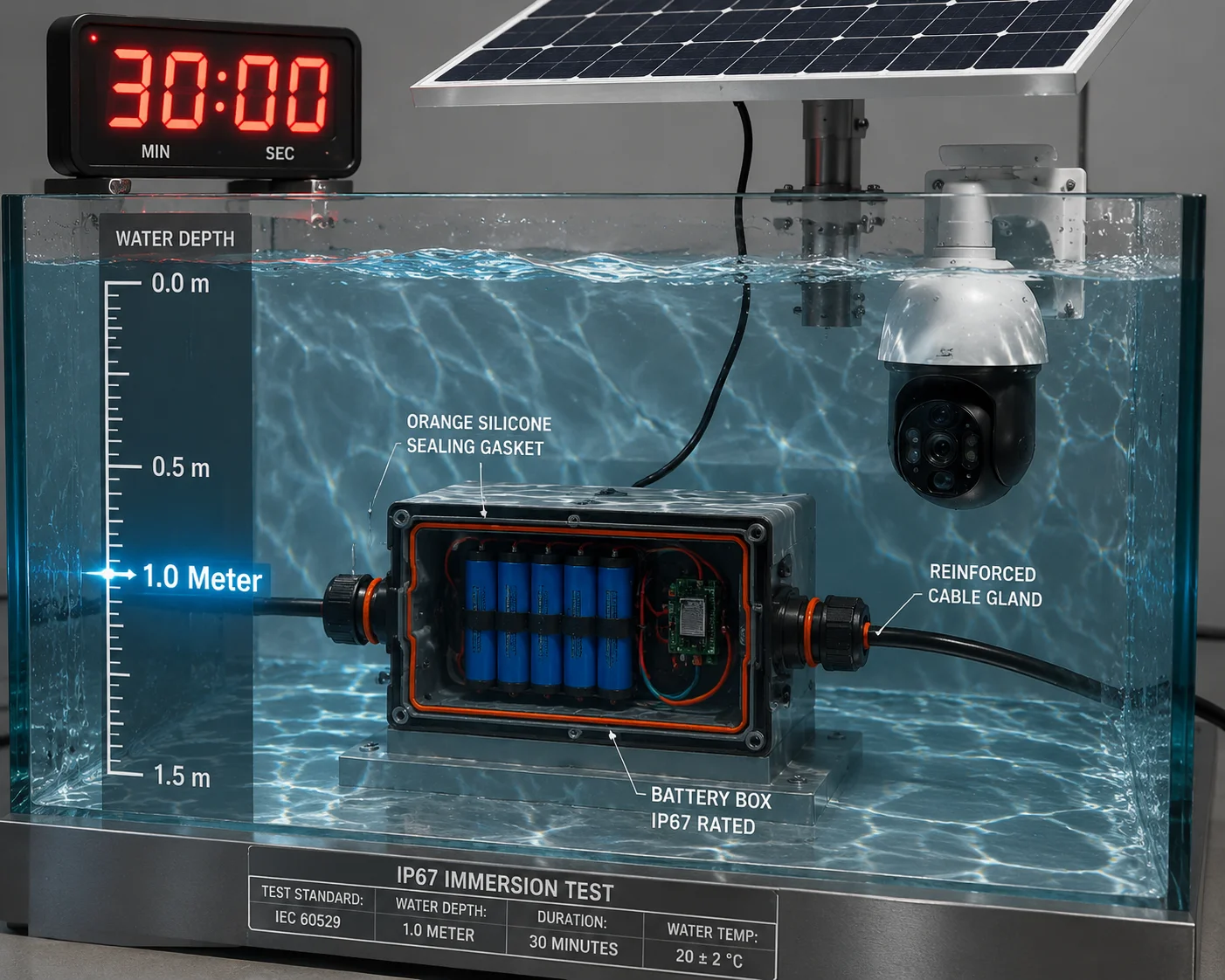

Verificación de la profundidad y duración de la prueba de inmersión IP67
Lo que realmente requiere IEC 60529 para IP67
El código IP tiene dos dígitos. El primer dígito (6) cubre la protección contra el polvo. El segundo dígito (7) cubre la protección contra el agua. Para IP67, el estándar requiere:
- Prueba de polvo (IP6X): El dispositivo se coloca en una cámara de polvo con talco circulando a presión negativa durante 8 horas. Después de la prueba, no debe haber entrado polvo en la carcasa.
- Prueba de agua (IPX7): El dispositivo se sumerge en agua a una profundidad de 1 metro (medida desde la parte superior del dispositivo hasta la superficie del agua) durante 30 minutos. Después de la prueba, el dispositivo se abre y se inspecciona. No debe haber agua en su interior.
Lo que debería incluir un informe real
Un informe creíble no solo dirá “Aprobado”. Incluirá parámetros de prueba detallados. Esto es lo que debe buscar:
| Parámetro de prueba | IP66 (Chorros de agua potentes) | IP67 (Inmersión temporal) |
|---|---|---|
| Estándar | IEC 60529 / GB/T 4208 | IEC 60529 / GB/T 4208 |
| Diámetro de la boquilla | 12,5 mm | N/A |
| Caudal | 100 L/min (±5%) | N/A |
| Distancia de pulverización | 2,5–3 m | N/A |
| Duración de la pulverización | ≥3 min por cara | N/A |
| Profundidad de inmersión | N/A | 1 metro (parte superior del dispositivo hasta la superficie del agua) |
| Duración de la inmersión | N/A | 30 minutos |
| Inspección posterior a la prueba | Abrir la carcasa, comprobar si hay agua | Abrir la carcasa, comprobar si hay agua |
| Prueba de resistencia de aislamiento | A veces requerido | A veces requerido |
Si alguno de estos campos está en blanco o falta en el informe, debe pedir a la fábrica que explique por qué.
El problema de la caja de la batería
Para las cámaras PTZ alimentadas por energía solar, la caja de la batería suele ser un recinto separado montado debajo del panel solar. Tiene orificios de entrada de cables para cables de alimentación y cables de señal. Estos orificios son los puntos más vulnerables a la entrada de agua.
Esto es lo que reviso:
- ¿Se probó la caja de la batería como una unidad independiente o como parte del sistema completo? Algunas fábricas solo prueban la cabeza de la cámara y se saltan por completo la caja de la batería. El informe podría decir “IP67”, pero solo se aplica a la cúpula de la cámara, no al compartimento de la batería donde se encuentran sus celdas de litio.
- ¿Se instalaron los prensaestopas durante la prueba? Una caja sellada sin orificios siempre pasará la prueba IP67. Pero en la vida real, tienes cables pasando por esos orificios. Si la prueba se realizó con todos los orificios tapados y sin cables instalados, el resultado no tiene sentido para el despliegue en campo.
- ¿Se realizó la prueba con el dispositivo encendido? El ciclo térmico (calor de la electrónica seguido de enfriamiento por lluvia) crea una presión negativa dentro del recinto. Este efecto de succión puede arrastrar agua a través de sellos que de otro modo la retendrían. Una prueba adecuada debe indicar si el dispositivo estaba funcionando durante la inmersión.
Cómo leer la inspección posterior a la prueba
La parte más importante de cualquier informe de prueba IP es la inspección final. Después de la prueba de agua, el técnico debe abrir el recinto y documentar lo que encontró. Un informe creíble dirá algo como:
“Después de 30 minutos de inmersión a 1 metro de profundidad, se retiró la muestra y se abrió. No se observó entrada de agua en las superficies internas. La resistencia de aislamiento medida fue >2 MΩ.”
Si el informe no menciona la apertura del dispositivo después de la prueba, está incompleto. Si no menciona la verificación de agua, no es confiable. Este desmontaje posterior a la prueba es el propósito principal del ejercicio.
¿Puedo Solicitar un Video de la Prueba Real de “Chorro de Agua” Realizada en Mi Modelo Específico?
He aprendido que los informes en papel se pueden copiar. Pero un video en vivo de su producto exacto siendo rociado con agua es mucho más difícil de falsificar.
Sí, puede y debe solicitar un video de la prueba de chorro de agua IP66 realizada en su modelo específico. Una fábrica confiable tendrá equipos de prueba IP internos y estará dispuesta a demostrar la prueba en cámara. Si una fábrica se niega o pone excusas, considérelo una señal de advertencia seria.

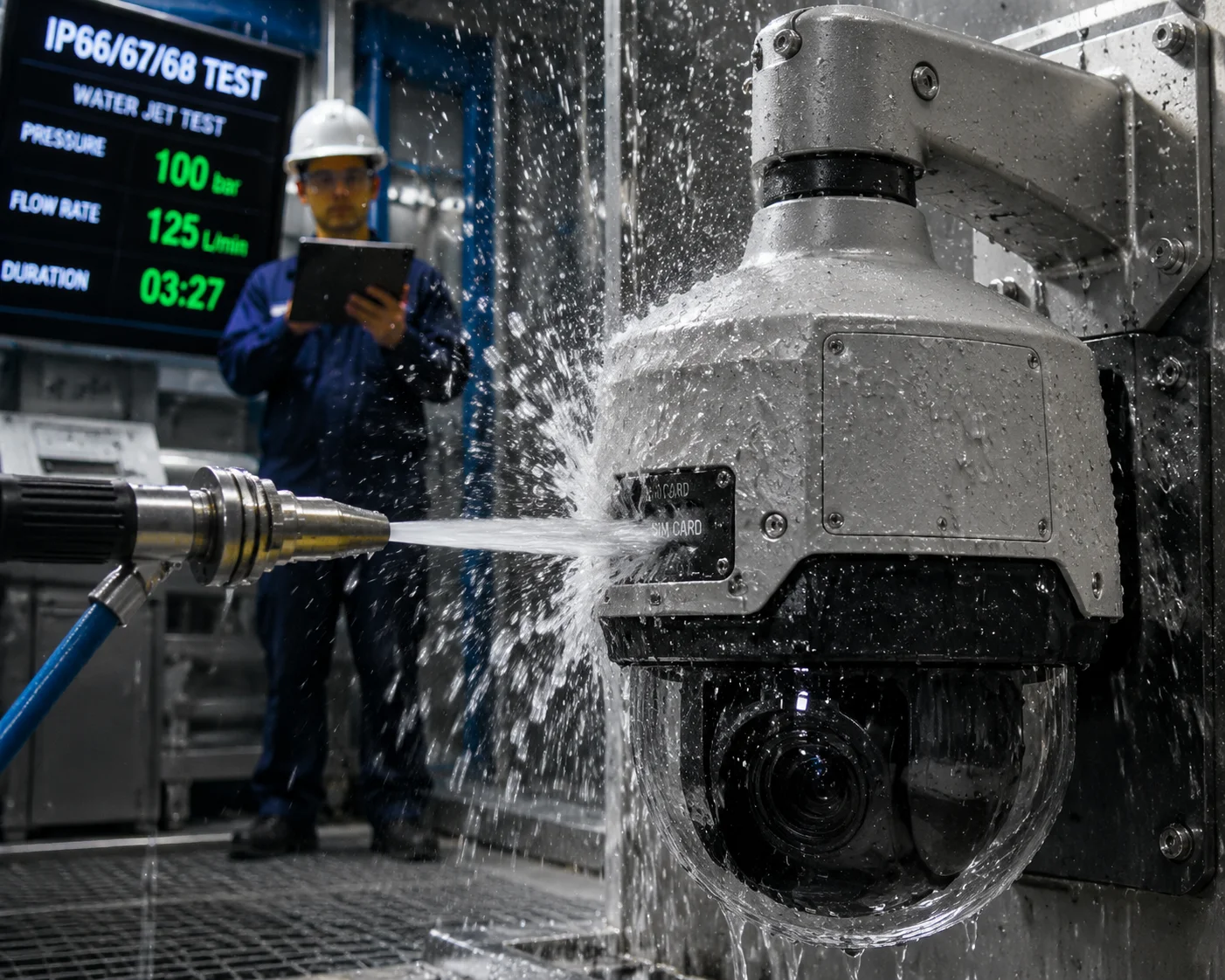

Verificación de video de prueba IP66 con chorro de agua para cámara PTZ
Por qué la evidencia en video es importante
Un informe de laboratorio es una instantánea en el tiempo. Le dice que una muestra, en un día, pasó una prueba. Pero no le dice si sus unidades de producción se comportarán de la misma manera. Un video, por otro lado, le brinda pruebas visuales de que la fábrica tiene la capacidad y la confianza para probar su producto en condiciones reales.
Cuando trabajo con compradores como David Miller, integradores de sistemas que implementan cámaras PTZ solares en lugares como el Texas rural o las praderas canadienses, sé que no pueden permitirse fallos en el campo. Una sola visita de servicio a un sitio remoto puede costar entre 500 y 1000 dólares en mano de obra y combustible. Multiplique eso por 50 unidades defectuosas y estará ante un gasto que podría arruinar el proyecto. Por lo tanto, el video no se trata de confianza. Se trata de gestión de riesgos.
Qué solicitar en el video
No todos los videos de prueba son útiles. Algunas fábricas rociarán una cámara con una manguera de jardín y la llamarán una prueba IP66. Eso no es lo mismo. Aquí se muestra lo que debería mostrar un video de prueba de chorro de agua IP66 adecuado:
- La boquilla de prueba: Debe ser una boquilla estandarizada de 12,5 mm, no una pistola rociadora aleatoria de una ferretería.
- La distancia: La boquilla debe estar a una distancia de 2,5 a 3 metros del dispositivo.
- La cobertura: El chorro de agua debe golpear todas las caras de la cámara: superior, inferior, laterales, frontal y trasera. Preste especial atención a la ranura de la tarjeta SIM, la cubierta de la ranura de la tarjeta TF y los puntos de entrada del cable.
- La duración: Al menos 3 minutos por cara, o un barrido continuo que cubra todos los ángulos.
- El desmontaje: Después de la prueba, el técnico debe abrir la cámara frente a la cámara y mostrarle el interior. Debería ver superficies secas y placas de circuito secas.
El enfoque de “Prueba Extrema”
Si desea ir más allá, pida a la fábrica que haga lo que yo llamo una “prueba extrema”. Esto no forma parte de la norma oficial IEC 60529. Es una prueba de estrés práctica diseñada para simular escenarios del mundo real en el peor de los casos.
Pídales que:
- Apunten una pistola de agua a alta presión directamente a la ranura de la tarjeta SIM durante 60 segundos.
- Apúntenla a la cubierta de la ranura de la tarjeta TF durante 60 segundos.
- Apúntenla a cada prensaestopas y conector durante 60 segundos.
- Luego, abran el dispositivo frente a la cámara y le muestren el resultado.
Una fábrica que supera esta prueba con confianza es una fábrica que confía en su propio diseño de sellado. Una fábrica que duda o se niega le está diciendo algo importante.
Pregunte sobre el material del sello
Mientras esté en la llamada, haga una pregunta más: “¿De qué material está hecho su O-ring?”
Esta es una pregunta sencilla, pero la respuesta revela mucho. Hay dos opciones comunes:
- Caucho de silicona4: Mejor resistencia a los rayos UV, mejor rango de temperatura (-60 °C a +200 °C), ideal para despliegues en exteriores en entornos con alta radiación UV como Texas o Oriente Medio.
- Caucho de nitrilo-butadieno (NBR)5: Más barato, buena resistencia al aceite, pero se degrada más rápido bajo exposición a los rayos UV y calor extremo.
Si la fábrica no puede responder a esta pregunta, o si no sabe de qué material están hechas sus juntas, su clasificación IP es probablemente más un número de marketing que una especificación de ingeniería. En Loyalty-Secu, utilizamos juntas de silicona específicamente porque nuestras cámaras están diseñadas para entornos exteriores hostiles donde la degradación por UV es una amenaza real durante una vida útil del producto de 5 años.
¿Cómo Verifico que las Unidades de Producción Utilizan las Mismas Juntas que las Muestras de Prueba?
Esta es la pregunta que me quita el sueño. Un informe de laboratorio perfecto no significa nada si la fábrica cambia a juntas más baratas después de que se realiza la prueba.
Para verificar la consistencia de la producción, debe solicitar los registros internos de verificación puntual de IP de la fábrica, comparar las especificaciones de las juntas entre la muestra de prueba y las unidades de producción, y considerar el envío de muestras de producción aleatorias a un laboratorio independiente8 para volver a probarlas. La brecha entre las muestras de prueba y la producción en masa es donde se originan la mayoría de los fallos de IP.

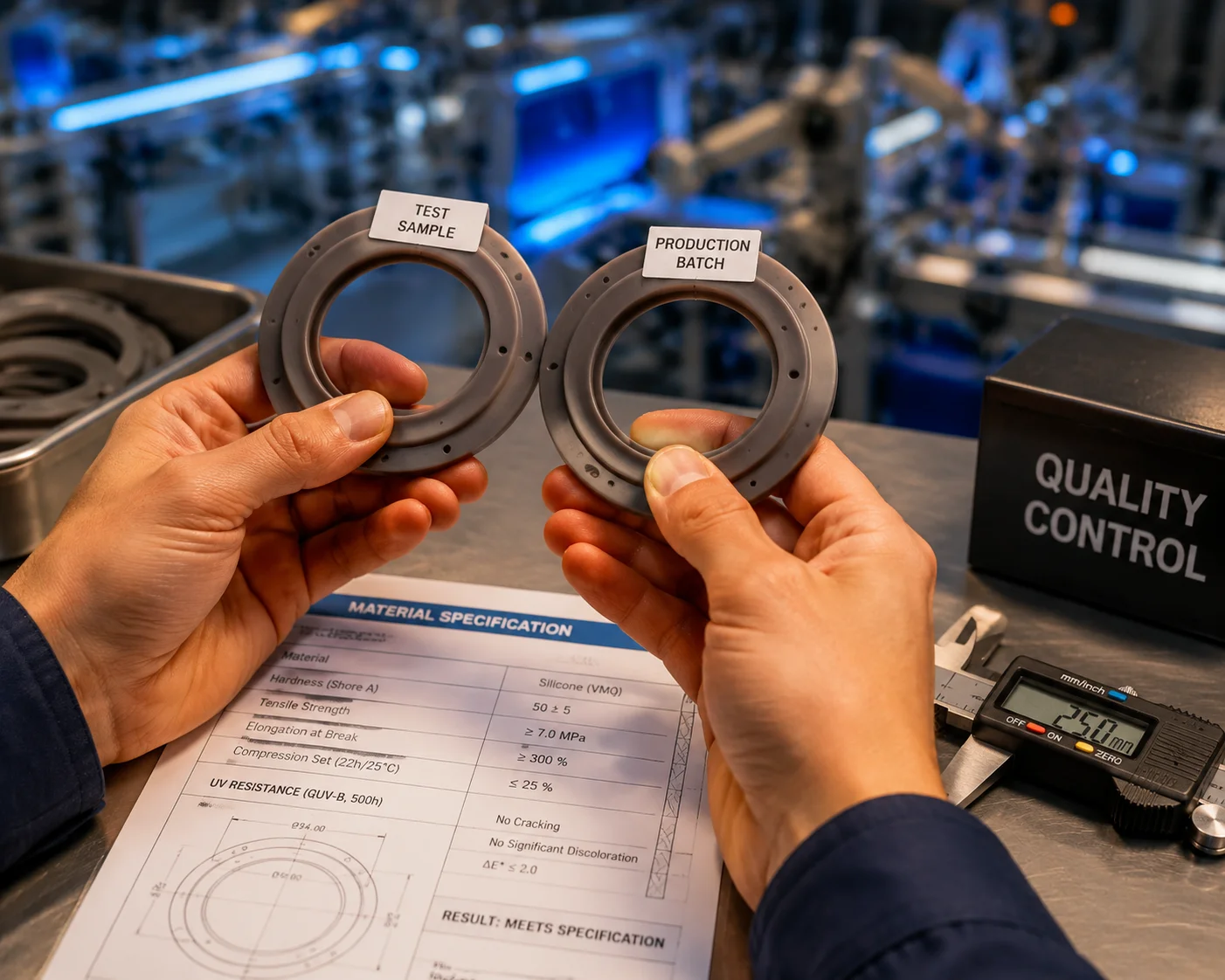

Verificación de la consistencia de las juntas de producción para cámaras con clasificación IP
El problema de la “Muestra Dorada”
En la industria, lo llamamos el ‘problema de la ’muestra dorada"10. La fábrica construye una unidad perfecta para la prueba. Utilizan las mejores juntas, los tornillos más apretados y el ensamblaje más cuidadoso. Esa unidad pasa la IP67 con gran éxito. Luego le envían el informe.
Pero cuando comienza la producción en masa, las cosas cambian. El proveedor de juntas podría cambiar a un compuesto más barato. Los trabajadores de ensamblaje podrían no apretar los tornillos al par de especificación correcto. El molde podría desgastarse después de 10.000 disparos, creando pequeñas brechas en la carcasa. Ninguno de estos cambios aparece en el informe de laboratorio original.
Cómo controlar este riesgo
Hay tres pasos prácticos que puede seguir:
Paso 1: Solicitar registros internos de control de calidad
Pregunte a la fábrica si realizan comprobaciones puntuales de IP de rutina durante la producción. Un fabricante serio tendrá registros que demuestren que extraen muestras aleatorias de cada lote y las someten al menos a una prueba básica de pulverización de agua. En Loyalty-Secu, realizamos pruebas de envejecimiento y comprobaciones puntuales de IP como parte de nuestro proceso de producción estándar. Podemos proporcionar estos registros a cualquier comprador que los solicite.
Paso 2: Comparar las especificaciones de los sellos
Pida a la fábrica que proporcione la hoja de datos técnicos (TDS) de los sellos utilizados en la muestra de prueba y los sellos utilizados en la producción. Compare:
| Especificación | Sello de la muestra de prueba | Sello de producción | ¿Coincide? |
|---|---|---|---|
| Material | Silicona | Silicona | ✅ |
| Dureza (Shore A) | 50 | 50 | ✅ |
| Temperatura | -60 °C a +200 °C | -60 °C a +200 °C | ✅ |
| Clasificación de resistencia a los rayos UV | Excelente | Excelente | ✅ |
| Nombre del proveedor | Proveedor A | Proveedor A | ✅ |
| Número de pieza | SG-4208-01 | SG-4208-01 | ✅ |
Si alguno de estos campos no coincide, debe comprender por qué. Un cambio en el proveedor o material del sello es una razón legítima para solicitar una nueva prueba de IP.
Paso 3: Re-prueba por terceros
Para pedidos grandes o proyectos críticos, extraiga muestras aleatorias del lote de producción y envíelas a un laboratorio independiente. No es necesario repetir la prueba completa de IP67 cada vez. Una prueba enfocada de chorro de agua IPX6 en 2-3 unidades de una producción puede brindarle suficiente confianza.
Si las muestras de producción fallan una prueba que la muestra de laboratorio original aprobó, tiene un problema de consistencia grave. En ese momento, el informe original debe tratarse como “solo como referencia”, y debe trabajar con la fábrica para identificar la causa raíz.
El factor de desgaste del molde
Algo que muchos compradores pasan por alto es la degradación del molde. Los moldes de inyección se desgastan con el tiempo. Después de miles de ciclos, las superficies del molde desarrollan microimperfecciones. Estas imperfecciones crean pequeñas brechas en la carcasa de plástico, brechas que son invisibles a simple vista pero lo suficientemente grandes como para que el agua se filtre a presión.
Una fábrica responsable rastreará los ciclos de inyección del molde9 y realizará el mantenimiento o reemplazo en intervalos definidos. Pregunte a su proveedor: “¿Cuántos ciclos ha producido este molde? ¿Cuándo fue el último mantenimiento del molde?” Si no pueden responder, el riesgo de sellado inconsistente aumenta con cada ciclo de producción.
Por qué esto importa para su negocio
Si usted es un integrador de sistemas que implementa cámaras en ubicaciones remotas —campos petroleros en el oeste de Texas, sitios de construcción en Alberta, granjas solares en el Sahara— cada unidad defectuosa no es solo una reclamación de garantía. Es una visita de servicio. Es el día de un técnico. Es un cliente que pierde la fe en su capacidad de entrega. El costo de verificar la consistencia del sellado por adelantado es una fracción del costo de lidiar con fallas en campo más adelante.
Conclusión
Verifique primero las credenciales del laboratorio. Luego, audite los detalles y las fotos de las pruebas. Finalmente, verifique que las unidades de producción coincidan con las muestras probadas. Estos tres pasos lo protegerán de la mayoría de los riesgos de clasificación IP al comprar en China.
