Me han hecho esta pregunta docenas de veces integradores que trabajan en Texas, Alberta y el interior de Australia. La respuesta no es sencilla.
Sí, una cámara PTZ con zoom óptico 40X+ con iluminación láser sincronizada y enfoque automático asistido por láser puede identificar matrículas estáticas a 500 metros. Pero el éxito depende de cumplir requisitos estrictos: resolución mínima del sensor de 4K, más de 100 píxeles horizontales en la matrícula, estabilización óptica de imagen y control inteligente de la potencia del láser para evitar el blanqueo de la matrícula por alta reflectividad.

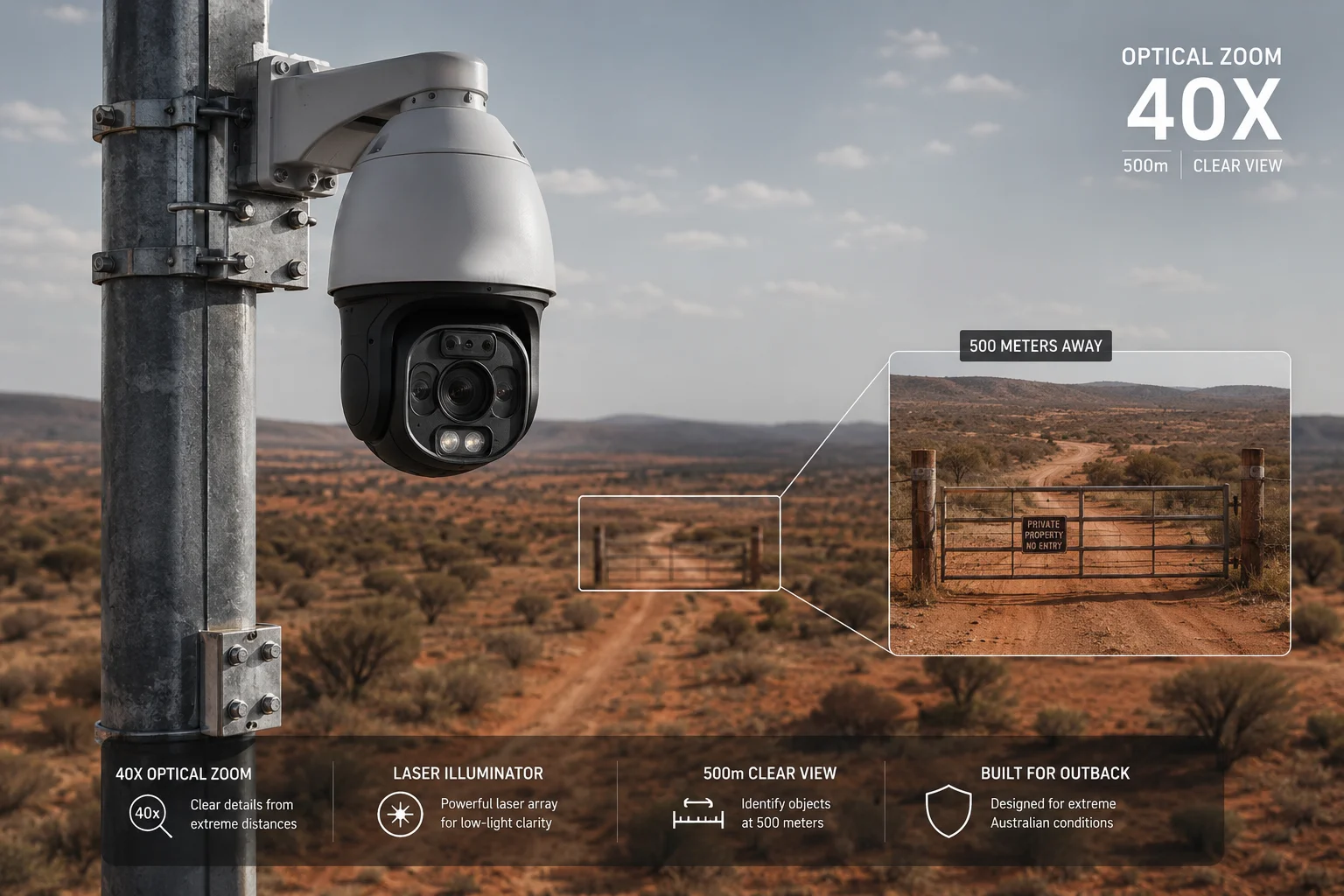

Reconocimiento de matrículas láser de cámara PTZ a 500 m
A continuación, desglosaré cada capa técnica de este desafío. Explicaré qué hace realmente el láser, cómo el algoritmo maneja la reflectividad de la matrícula, qué ofrece realmente el zoom 40X a 500 metros y si la multi-exposición puede salvarte en total oscuridad. Si está planeando un proyecto de perímetro remoto, esta es la guía que necesita antes de comprometer presupuesto.
Índice
¿Proporcionará el láser suficiente contraste reflectante para leer una matrícula de EE. UU. en total oscuridad?
He visto demasiados proyectos fallar porque el integrador asumió que “visión nocturna” significaba “puede leer matrículas a cualquier distancia”. A 500 metros en total oscuridad, la luz visible es inútil. Necesitas láser.
Un iluminador láser sincronizado de 808 nm o 940 nm iluminador láser1 proporciona suficiente contraste reflectante para leer una matrícula estadounidense. retrorreflectante2 matrícula en total oscuridad a 500 metros, pero solo cuando el haz láser se acerca automáticamente con la lente y el sistema incluye HLC (Compensación de Alta Luz)3 para evitar que el recubrimiento retrorreflectante de la matrícula se sature hasta quedar blanco puro.

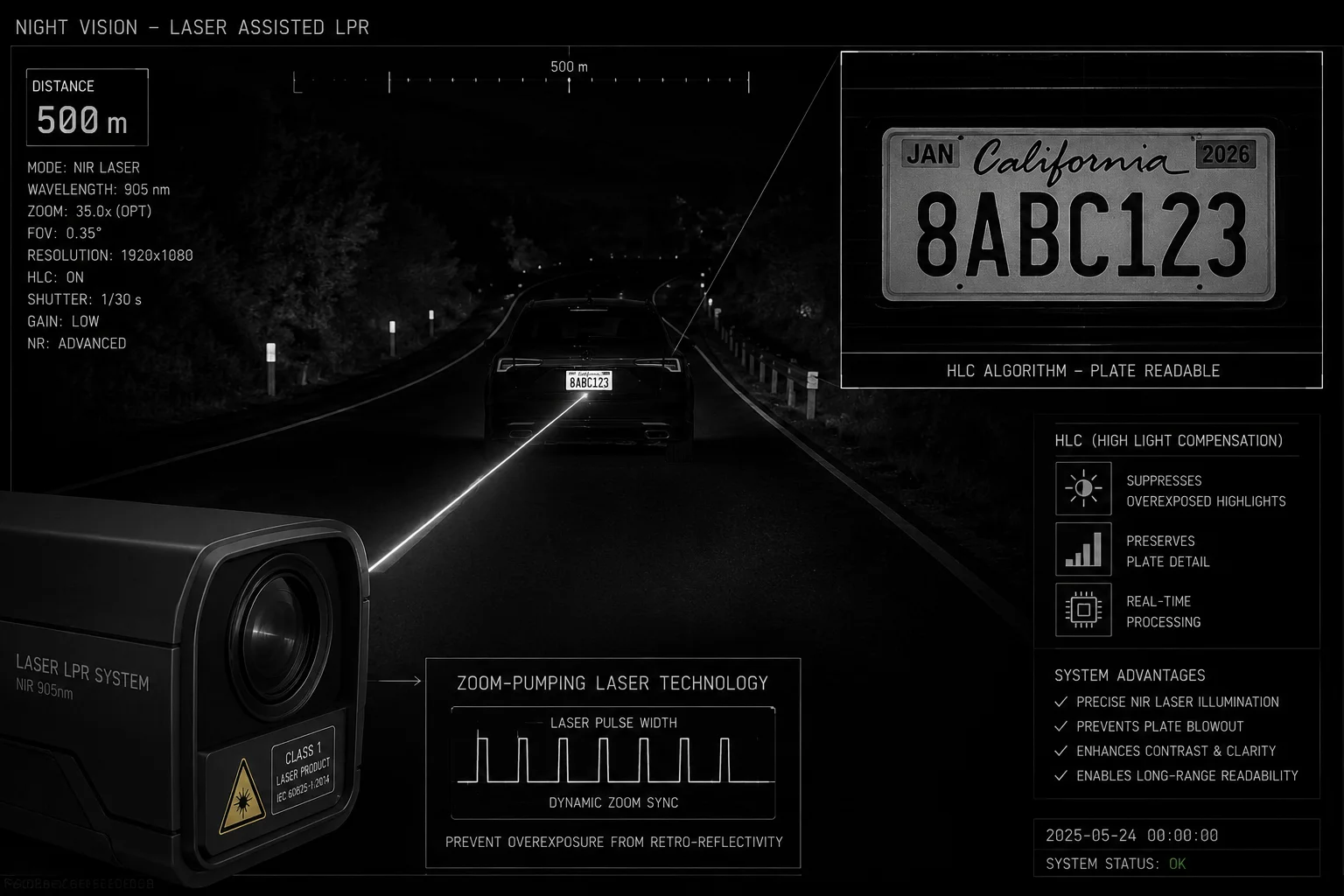

iluminación láser visión nocturna de matrículas a 500 m
Cómo funciona la iluminación láser a 500 metros
En total oscuridad, el sensor de su cámara no recibe fotones de la escena. Una matriz estándar de LED IR puede alcanzar 100 o 150 metros. Más allá de eso, la luz se dispersa demasiado. El láser es diferente. Un haz láser se mantiene enfocado a largas distancias porque tiene una divergencia muy baja.
A 500 metros, el módulo láser proyecta un cono estrecho de luz infrarroja cercana sobre el área objetivo. La característica clave se llama “bombeo de zoom”. Esto significa que el ángulo del haz láser coincide automáticamente con el campo de visión de la lente. Cuando haces zoom a 40X, el láser estrecha su haz para cubrir solo el área pequeña en la que estás mirando. Esto concentra toda la energía del láser en un punto pequeño, lo que te brinda una intensidad de iluminación muy alta a distancias extremas.
El problema de la reflectividad
Las matrículas de EE. UU. utilizan láminas retrorreflectantes. Este material está diseñado para hacer rebotar la luz directamente hacia su fuente. Para un conductor detrás de los faros, esto hace que las matrículas sean fáciles de leer. Para una cámara con un láser co-ubicado, esto crea un problema. La matrícula refleja tanta luz láser que se convierte en un rectángulo blanco. Todos los caracteres desaparecen.
Cómo lo resuelve el sistema
| Característica | Función | Por qué importa a 500 m |
|---|---|---|
| HLC (Compensación de Alta Luz) | Suprime el área más brillante del encuadre | Evita el blanqueo de la matrícula mientras mantiene visibles los alrededores |
| Control inteligente de potencia del láser | La IA detecta la región de la matrícula y reduce la salida del láser | Equilibra el brillo de la matrícula con el contraste de los caracteres |
| Amplio Rango Dinámico (WDR) | Captura múltiples exposiciones por fotograma | Recupera detalles tanto en la matrícula brillante como en la carrocería oscura del vehículo |
808 nm vs 940 nm: ¿Qué longitud de onda láser?
Los láseres de 808 nm son más eficientes. Producen más luz por vatio. Pero emiten un débil brillo rojo visible para el ojo humano. Los láseres de 940 nm son completamente invisibles pero necesitan más potencia para lograr la misma distancia de iluminación. Para la vigilancia encubierta a 500 metros, se prefieren los de 940 nm. Para un rendimiento máximo donde el sigilo no es crítico, los de 808 nm le brindan un retorno de señal más fuerte de la matrícula.
El resultado final: el láser proporciona más que suficiente contraste. El verdadero desafío de ingeniería es controlar ese contraste para que la matrícula no se sobreexponga.
¿Cómo maneja el algoritmo LPR (Reconocimiento de Matrículas) la “alta reflectividad” de las matrículas?
He probado cámaras que podían mostrar claramente una matrícula a mis ojos en el monitor, pero el motor LPR aún no podía leerla. El algoritmo necesita condiciones de imagen específicas que van más allá de lo que los humanos consideran “legible”.”
El algoritmo LPR maneja la alta reflectividad a través de un proceso de varios pasos: primero, el ISP (Procesador de Señal de Imagen) aplica mapeo de tonos local para comprimir el rango dinámico de la región de la matrícula; luego, el motor OCR (Reconocimiento Óptico de Caracteres)4 utiliza filtros de detección de bordes ajustados para límites de caracteres de alto contraste; finalmente, la puntuación de confianza rechaza lecturas parciales y activa la recaptura con configuraciones de exposición ajustadas.

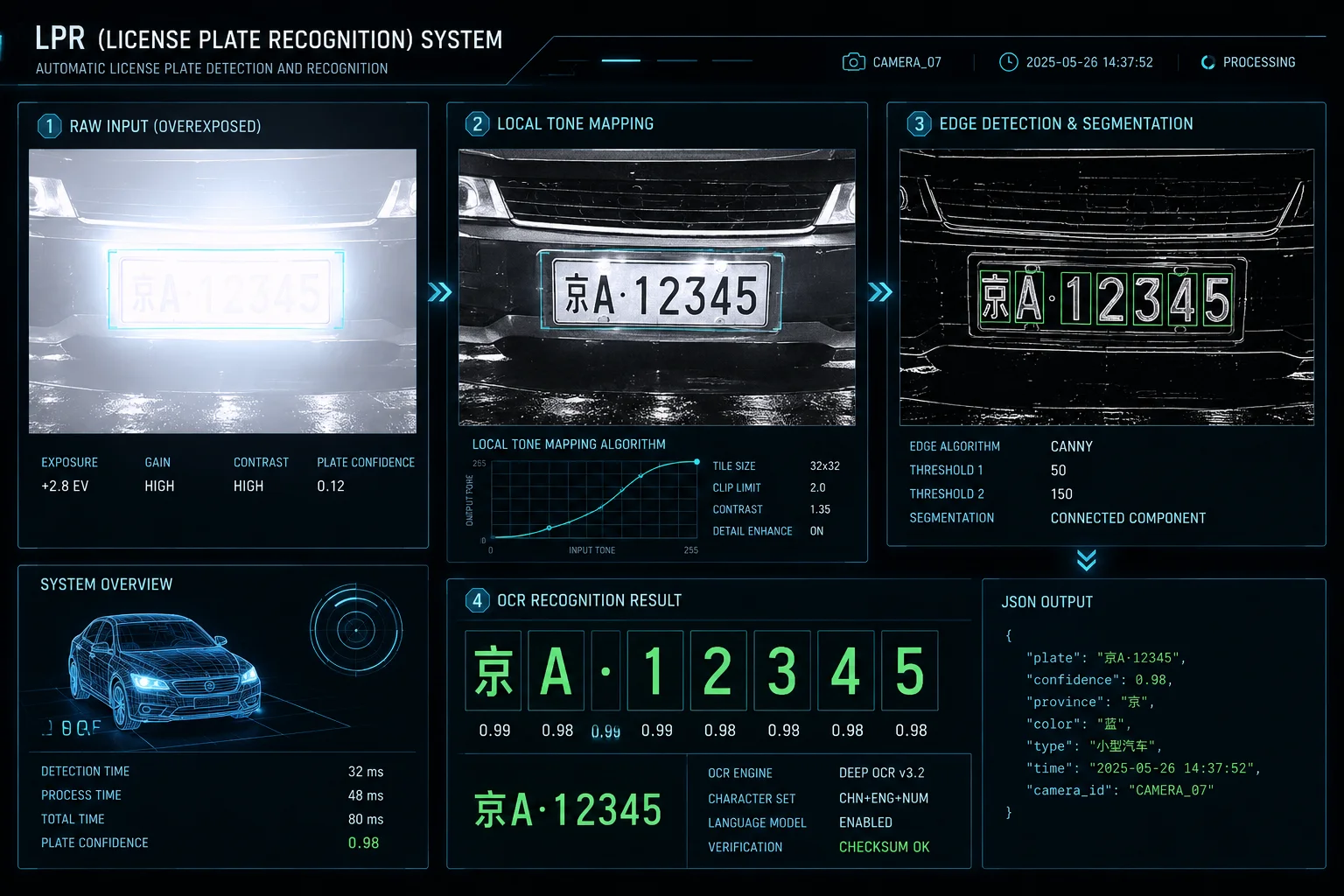

Procesamiento de matrículas de alta reflectividad del algoritmo LPR
Lo que el algoritmo realmente ve
Cuando una placa retrorreflectante devuelve la luz láser al sensor, los valores de los píxeles en esa región alcanzan el máximo (255 en 8 bits). En este punto, no hay diferencia entre el fondo blanco y los caracteres. El algoritmo ve un bloque blanco plano. Sin bordes. Sin características. Nada que leer.
Etapa de preprocesamiento de la ISP
Antes de que el motor LPR reciba la imagen, la ISP debe solucionar esto. Las cámaras modernas utilizan mapeo de tonos basado en regiones. El procesador identifica el grupo de píxeles más brillante (la placa) y aplica una reducción de ganancia local. Esto es diferente del ajuste de exposición global. Las áreas oscuras circundantes conservan su brillo. Solo la región de la placa se comprime.
| Etapa de procesamiento | Condición de entrada | Resultado de salida |
|---|---|---|
| Exposición global | Fotograma completo demasiado brillante o oscuro | Ajusta el brillo general (no es suficiente para las placas) |
| Mapeo de tonos local | Región de la placa saturada, alrededores oscuros | Comprime el brillo de la placa de forma independiente |
| Mejora de bordes | Los caracteres tienen límites suaves | Agudiza las transiciones entre el carácter y el fondo |
| Binarización | Imagen de placa en escala de grises | Convierte a blanco/negro puro para el análisis OCR |
Por qué fallan las cámaras estándar
Una cámara de seguridad estándar sin firmware LPR dedicado trata la matrícula como cualquier otro objeto brillante. O reduce la exposición global (haciendo que todo lo demás sea demasiado oscuro) o deja que la matrícula se queme. Ningún enfoque funciona para el reconocimiento de caracteres.
El bucle de puntuación de confianza
Los buenos sistemas LPR no solo leen una vez. Leen varias veces en varios fotogramas. Cada lectura obtiene una puntuación de confianza. Si la puntuación está por debajo del umbral (típicamente 85%), el sistema sabe que algo anda mal. Luego puede activar un microajuste: reducir ligeramente la potencia del láser, cambiar el tiempo de exposición o solicitar una segunda captura con diferentes configuraciones. Para matrículas estáticas, este bucle es extremadamente efectivo porque el objetivo no se mueve. El sistema tiene tiempo para iterar.
Segmentación de caracteres a 500 metros
A 500 metros con zoom 40X y un sensor 4K, una matrícula estándar de EE. UU. (12 pulgadas de ancho) ocupa aproximadamente 100-130 píxeles horizontales. Cada carácter obtiene aproximadamente 12-15 píxeles de ancho. Esto es ajustado pero factible para los motores OCR modernos entrenados con imágenes de matrículas de baja resolución. El algoritmo utiliza la coincidencia de plantillas combinada con la clasificación de redes neuronales para identificar caracteres incluso cuando los píxeles individuales son ruidosos o ligeramente borrosos.
¿Puedo usar el zoom 40X para capturar detalles de la matrícula en una entrada remota sin iluminar a 500 metros?
Recibo esta pregunta de propietarios de ranchos y operadores de campos petroleros en Texas todos los meses. Tienen una puerta a 500 metros por un camino de tierra sin iluminación. Quieren saber quién entra.
Sí, 40X zoom óptico5 puede capturar detalles de matrículas a 500 metros en una entrada sin iluminar, pero solo cuando se combina con iluminación láser sincronizada y enfoque automático asistido por láser. El zoom 40X proporciona la densidad de píxeles necesaria para el reconocimiento de caracteres, mientras que el láser resuelve los desafíos de iluminación y enfoque que hacen que esta distancia sea imposible para las cámaras convencionales.

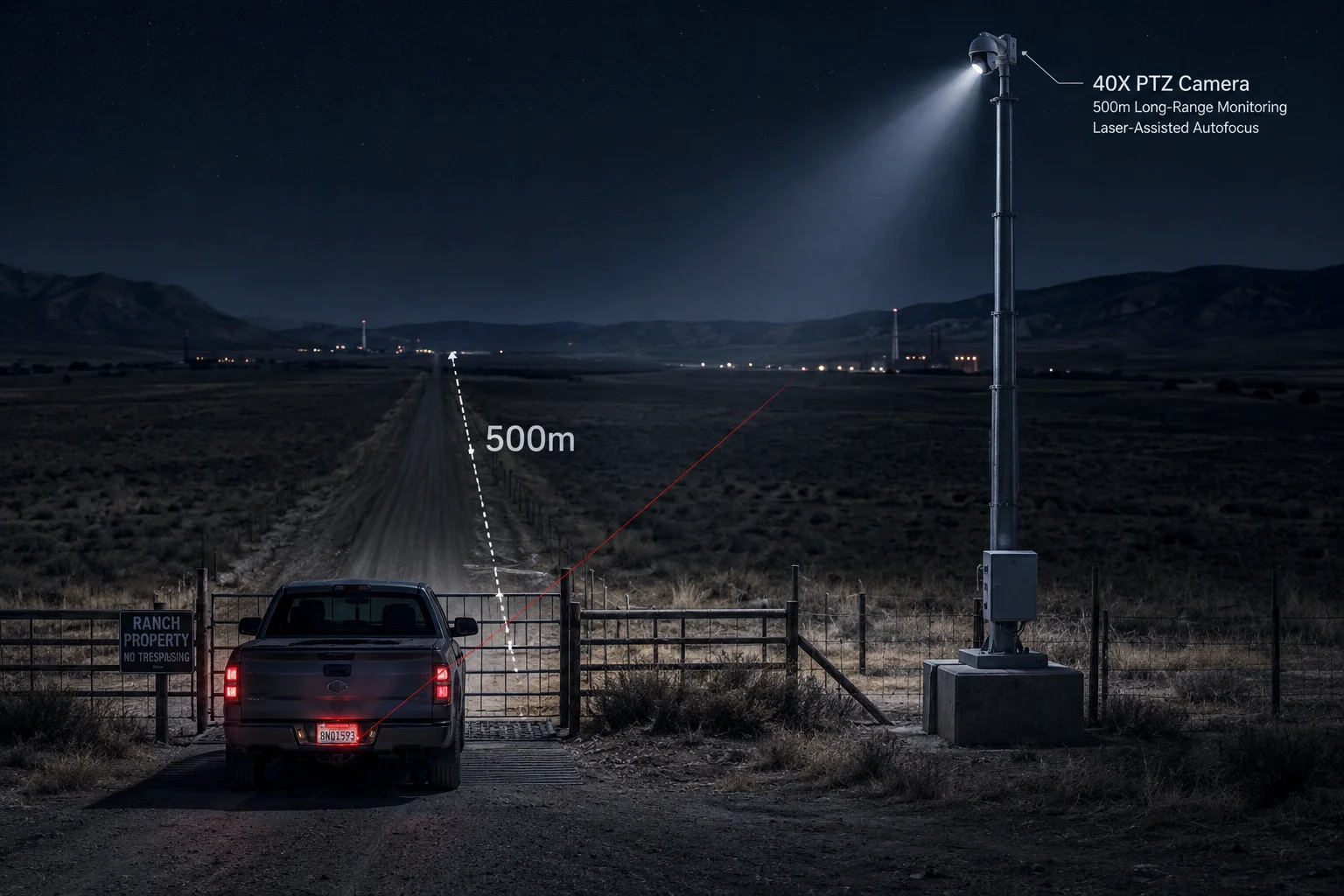

Cámara PTZ con zoom 40X, entrada remota sin iluminar, 500 metros
Comprensión de la densidad de píxeles a 500 metros
La métrica crítica es PPM: Píxeles Por Metro a la distancia objetivo. Para el reconocimiento de matrículas, necesita al menos 100 píxeles a lo ancho de la matrícula. Una matrícula de EE. UU. tiene 0,3 metros de ancho. Por lo tanto, necesita aproximadamente 330 PPM en el objetivo.
Las matemáticas detrás del zoom 40X
Una cámara típica con zoom 40X tiene un rango de distancia focal de aproximadamente 6 mm a 240 mm. A una distancia focal de 240 mm con un sensor 4K de 1/1.8″:
- Campo de visión horizontal a 500 m: aproximadamente 4,5 metros
- 3840 píxeles en 4,5 metros = 853 PPM
- Ancho de la matrícula (0,3 m) × 853 PPM = aproximadamente 256 píxeles en la matrícula
Eso está muy por encima del mínimo de 100 píxeles. Tienes mucha resolución. Los números cuadran.
Por qué el zoom por sí solo no es suficiente
Aquí es donde fallan los proyectos. El integrador ve la especificación de zoom, hace los cálculos y asume el éxito. Pero con un zoom 40X y 500 metros, tres cosas fallan:
Precisión del enfoque: A 240 mm de distancia focal, la profundidad de campo es extremadamente reducida. Un error de enfoque de solo unos pocos metros significa una imagen completamente borrosa. El enfoque automático tradicional basado en contraste busca de un lado a otro en la oscuridad porque no tiene contraste al que aferrarse. El telémetro láser enfoque automático6 lo resuelve midiendo la distancia exacta (500,3 metros, por ejemplo) y llevando el motor de enfoque a la posición precisa. Sin búsqueda. Sin demora.
Distorsión atmosférica: En el calor del verano de Texas, el aire entre su cámara y la placa brilla. Con un zoom de 40x, este brillo se convierte en una severa distorsión de la imagen. Los caracteres de la placa se tambalean y se difuminan. La óptica estabilización de imagen7 ayuda con la vibración mecánica pero no puede corregir la turbulencia atmosférica. La única solución parcial son los algoritmos electrónicos de eliminación de niebla que analizan múltiples fotogramas y reconstruyen una imagen compuesta más nítida.
Estabilidad de montaje: Con un zoom de 40x, una vibración de 0,01 grados en la cámara se traduce en aproximadamente 9 centímetros de desplazamiento de imagen a 500 metros. Una ráfaga de viento que golpea el poste, un camión que pasa por el soporte, incluso la expansión térmica del soporte metálico a lo largo del día, todo esto crea desenfoque. Los soportes de alta resistencia con amortiguación de vibraciones no son opcionales. Son obligatorios.
Requisitos de instalación para captura de placas a 500 m
La cámara debe montarse en una estructura rígida. Los postes de madera se flexionan. Los postes de metal delgados se balancean. Una base de hormigón con un poste de acero pesado (diámetro mínimo de 6 pulgadas) es el punto de partida. Algunos integradores vierten una base de hormigón dedicada con pernos de anclaje específicamente para el soporte de la cámara.
¿Admite la cámara “Multi-Exposición” para equilibrar la matrícula brillante con un vehículo oscuro?
He visto grabaciones donde la placa es perfectamente legible pero el vehículo es completamente invisible. O el vehículo es visible pero la placa es una mancha blanca. Necesitas ambos para tener pruebas.
Sí, avanzado Cámaras PTZ8 admite multiexposición (True Amplio Rango Dinámico (WDR)9) que captura exposiciones cortas y largas separadas dentro de un único ciclo de fotogramas. La exposición corta congela la brillante placa de matrícula sin sobreexposición, mientras que la exposición larga revela la carrocería oscura del vehículo, y el ISP combina ambas en una sola imagen equilibrada con caracteres de placa legibles y detalles del vehículo visibles.

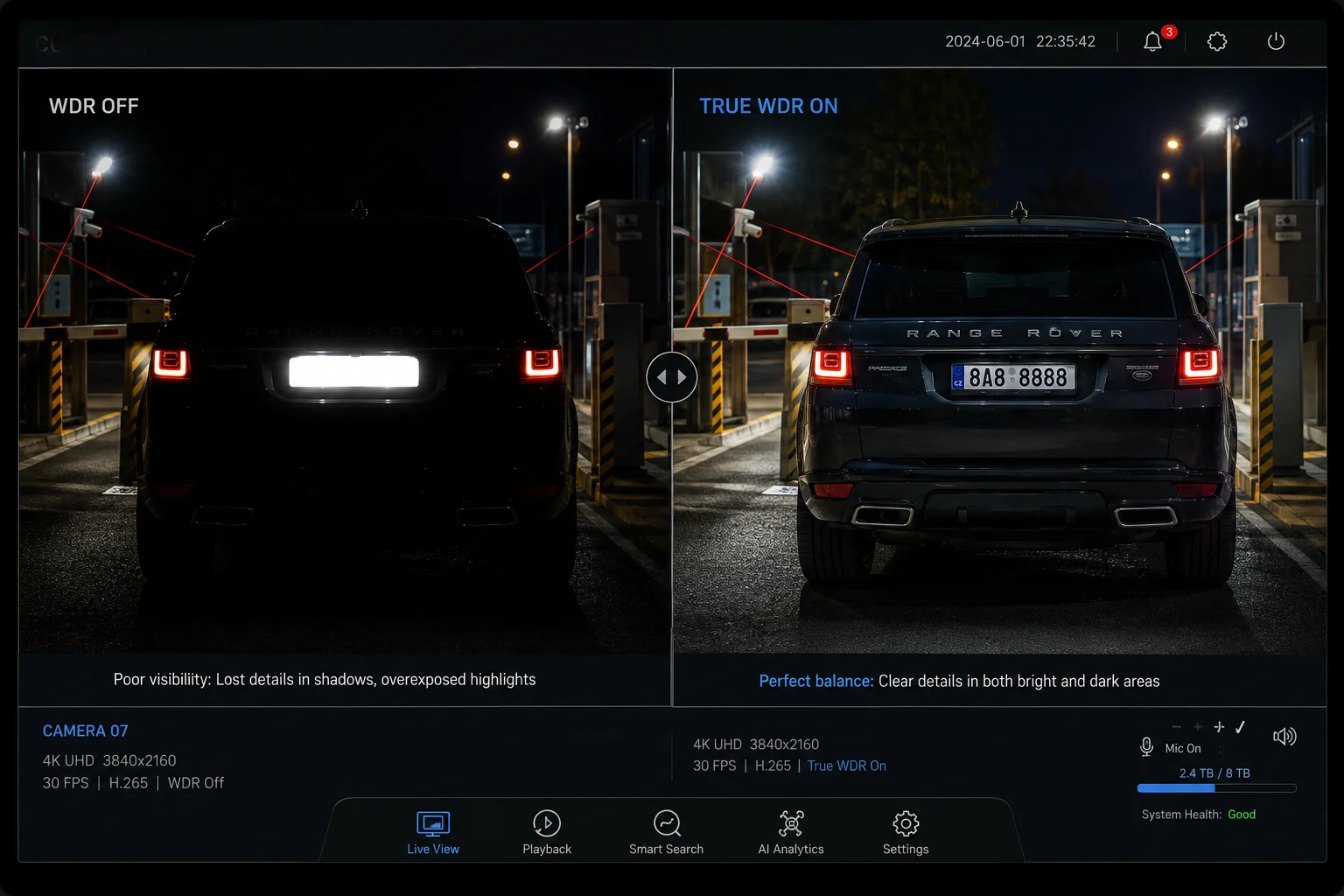

multiexposición WDR placa de matrícula vehículo oscuro equilibrio
Cómo funciona la multiexposición en la práctica
True WDR (Wide Dynamic Range) no es un filtro de software. Es una capacidad de hardware del sensor. El sensor captura dos o tres exposiciones en rápida sucesión dentro de un período de fotograma (típicamente 33 ms para 30 fps):
- Exposición corta (1/10000 s): Captura la placa brillante sin saturación. Los caracteres son claros. El área circundante es negra.
- Larga exposición (1/100s): Captura la carrocería oscura del vehículo, el color de la ropa, los rasgos faciales. La matrícula está completamente quemada en este fotograma.
- Fusión ISP: El procesador combina ambos fotogramas, tomando el detalle de la matrícula de la exposición corta y el detalle del vehículo de la exposición larga.
El desafío del rango dinámico a 500 metros
| Elemento de la escena | Nivel de brillo | Exposición necesaria |
|---|---|---|
| Matrícula retrorreflectante (iluminada por láser) | ~10.000 lux equivalentes | Muy corta (1/10000s) |
| Carrocería del vehículo (iluminada por láser) | ~50-100 lux equivalentes | Media (1/500s) |
| Escena circundante (sin luz) | ~0,01 lux | Muy larga (1/30s) |
| Rostro del conductor (a través del parabrisas) | ~5-20 lux equivalentes | Larga (1/100s) |
La diferencia de brillo entre la placa iluminada por láser y el entorno oscuro puede superar los 120 dB. Una cámara estándar sin WDR maneja aproximadamente 60-70 dB. Pierdes la placa o la escena. Las cámaras con WDR real manejan 120-140 dB, lo que cubre este escenario.
Por qué esto es importante para la recopilación de pruebas
Leer la matrícula te dice qué vehículo entró. Pero para un registro de seguridad completo, también quieres el color, la marca, el modelo del vehículo y, idealmente, el rostro del conductor. Sin multiexposición, debes elegir: matrícula o contexto. Con multiexposición, obtienes ambos en un solo fotograma.
Limitaciones a 500 metros
La multiexposición funciona mejor cuando el sujeto está estático o se mueve lentamente. A 500 metros, si un vehículo circula a 30 mph, se mueve aproximadamente 0,4 metros durante un ciclo de fotograma de 33 ms. Con un zoom de 40x, esto se traduce en un desenfoque de movimiento notable en el fotograma de larga exposición. Para la captura de matrículas de corta exposición, el desenfoque de movimiento es mínimo porque el tiempo de exposición es muy breve.
Para su caso de uso de matrículas estáticas (vehículos estacionados en una puerta), la multiexposición es ideal. El vehículo no se mueve. Ambas exposiciones son nítidas. La imagen fusionada le brinda un fotograma de evidencia completo: matrícula legible, vehículo visible y contexto circundante.
El tamaño del sensor importa
Los sensores más grandes (1/1.8″ o 1/1.2″) capturan más luz por píxel. Esto significa que la exposición larga no necesita ser tan larga, lo que reduce el riesgo de desenfoque de movimiento. Un sensor de 1/1.8″ Sensor 4K10 es el mínimo que recomiendo para la captura de matrículas con multiexposición a 500 metros. Los sensores más pequeños (1/2.8″) simplemente no tienen suficiente capacidad de captación de luz para producir fotogramas limpios de larga exposición a esta distancia, incluso con asistencia láser.
Conclusión
Identificar matrículas estáticas a 500 metros con asistencia láser es factible, pero solo cuando el zoom óptico (40x+), el enfoque automático láser, la iluminación láser sincronizada con control de potencia inteligente, la multiexposición WDR real y un montaje sólido funcionan juntos. Omita cualquier elemento y el sistema fallará.
