Kann das Motherboard einen Power-Cycle erzwingen, wenn die Firmware des 4G-Moduls abstürzt?

Ich habe gesehen, wie 4G-Module im Feld eingefroren sind. Die Kamera bleibt eingeschaltet, aber das Netzwerk ist tot. Niemand kann sie erreichen. Man fährt stundenlang zum Standort, nur um ein Kabel abzuziehen und wieder anzustecken.

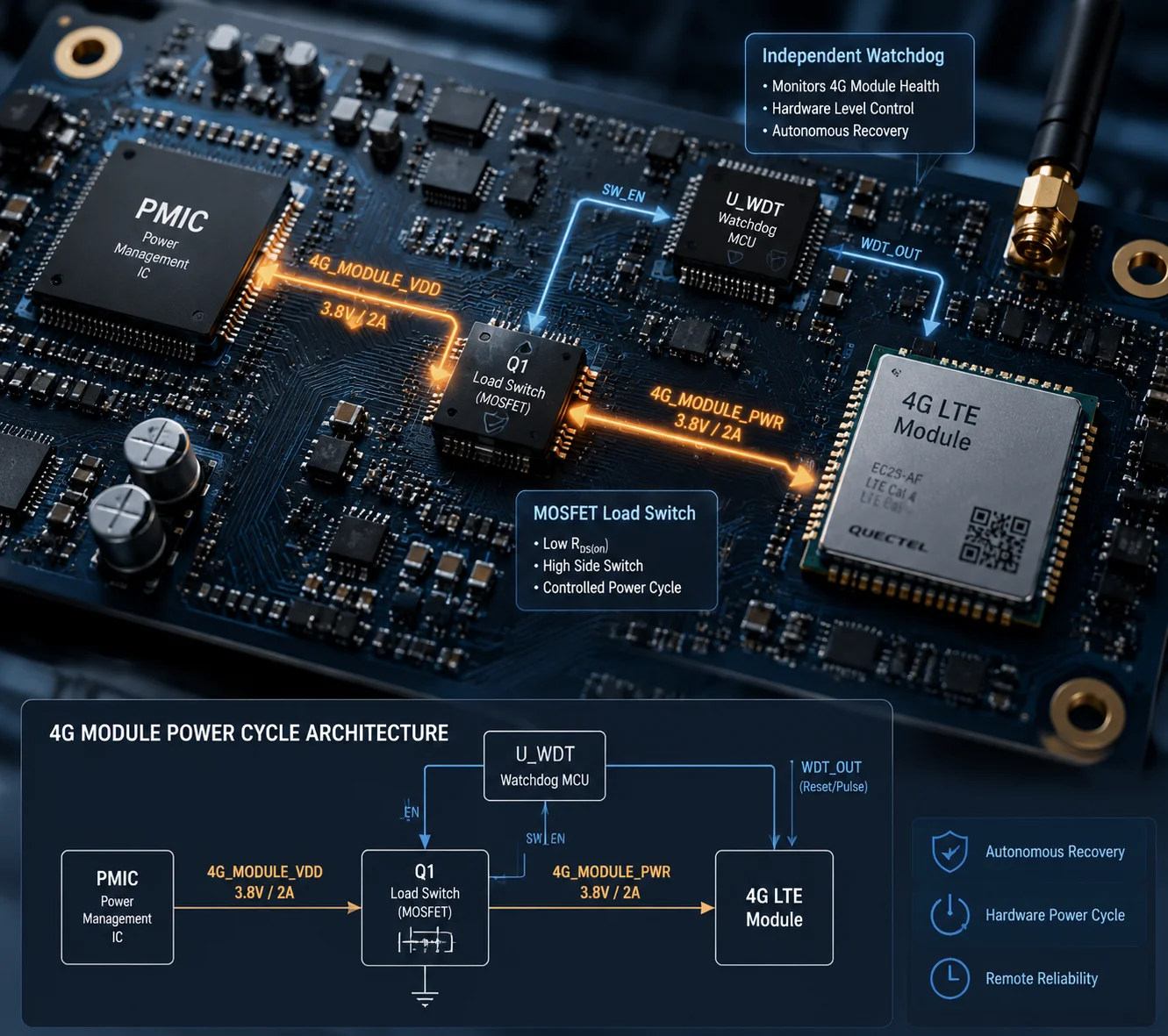

Ja, das Motherboard kann einen Power-Cycle auf einem abgestürzten 4G-Modul erzwingen – aber nur, wenn das Hardware-Design eine dedizierte Power-Switch-Schaltung und einen unabhängigen Watchdog-MCU¹. enthält. Ohne diese beiden Funktionen bleibt ein eingefrorenes 4G-Modul eingefroren, bis jemand physisch den Strom abschaltet.

4G-Modul Power-Cycle Motherboard Watchdog PTZ-Kamera

Die meisten kostengünstigen PTZ-Boards haben diese Fähigkeit nicht. Sie behandeln das 4G-Modul als einfaches Peripheriegerät. Wenn das Modul einfriert, hat der Hauptprozessor keine Möglichkeit, seine Stromversorgung zu unterbrechen. Das gesamte System muss neu gestartet werden – oder schlimmer noch, jemand muss den Standort besuchen. In diesem Artikel werde ich genau aufschlüsseln, wie ein richtig konzipiertes Motherboard ein eingefrorenes Modem erkennt, dessen Stromversorgung unterbricht und es wieder zum Leben erweckt – und das alles ohne menschliches Eingreifen.

Inhaltsübersicht

Wie erkennt die “Power Management IC” (PMIC) ein eingefrorenes Modem, das immer noch Strom zieht?

Ein eingefrorenes 4G-Modul ist knifflig. Es zieht immer noch Strom aus der Stromschiene. Die LEDs leuchten vielleicht immer noch. Von außen sieht es lebendig aus. Aber es antwortet auf nichts.

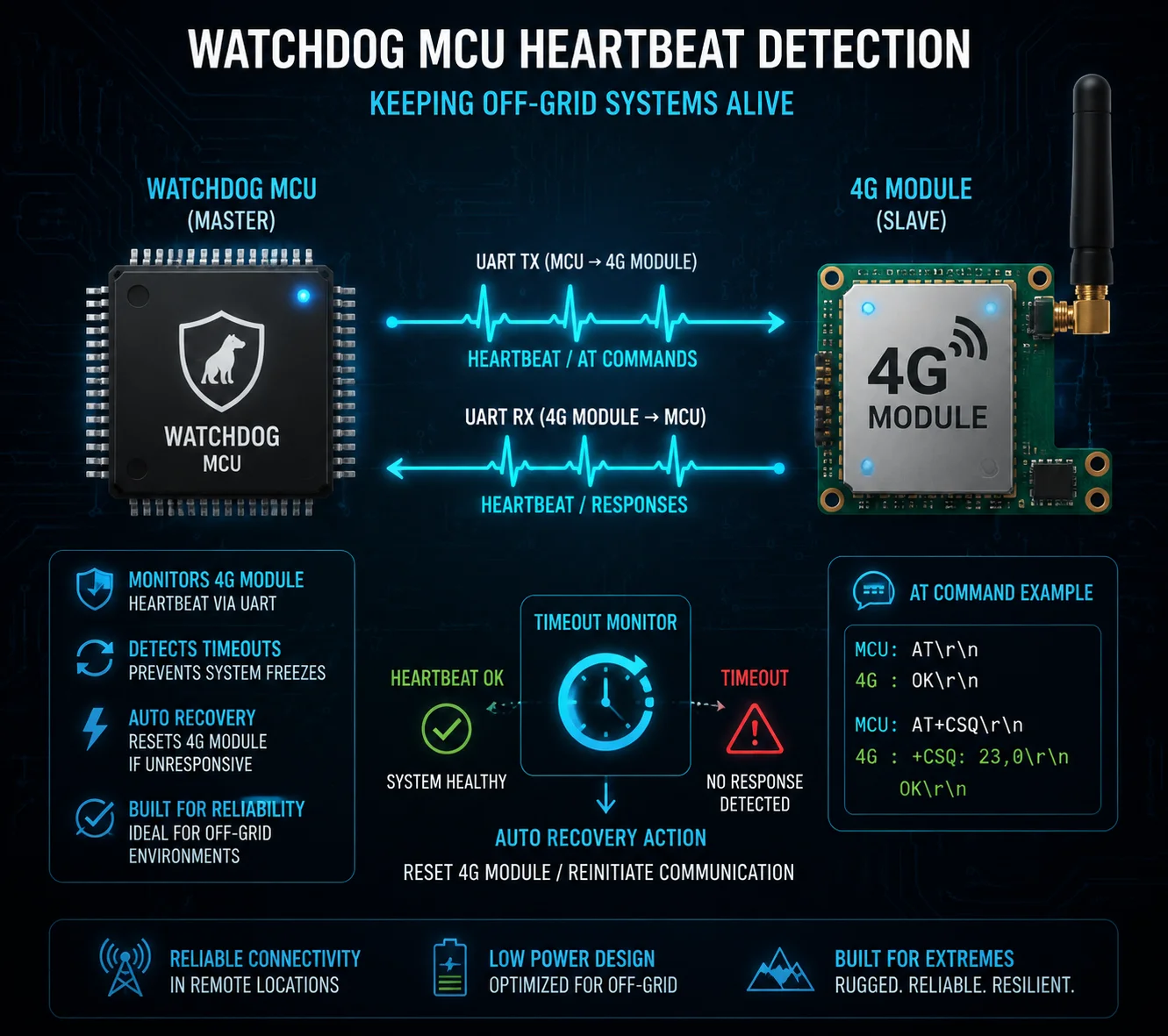

Das Motherboard verlässt sich nicht nur auf die Strommessung. Stattdessen sendet eine stromsparende MCU periodisch AT-Befehle² an das 4G-Modul über UART³. Wenn das Modul nach mehreren aufeinanderfolgenden Versuchen nicht antwortet, erklärt die MCU es für “tot” und löst die Stromabschaltsequenz aus.

PMIC Watchdog MCU 4G-Modul Heartbeat-Erkennung

Warum Stromüberwachung allein nicht ausreicht

Sie denken vielleicht: “Wenn das Modul abstürzt, ändert sich sein Stromverbrauch.” Manchmal tut es das. Aber in vielen Absturzszenarien zieht das Modul weiterhin 200–400 mA – ein völlig normaler Leerlaufstrom. Die PMIC sieht nichts Ungewöhnliches. Die Spannungsversorgung bleibt stabil. Der Strom sieht gut aus. Aber die Firmware des Moduls steckt in einer Endlosschleife oder einem Deadlock im Protokollstapel fest.

Deshalb verwenden gute Designs eine Herzschlagsbasierte Erkennung⁴ Methode anstelle von – oder zusätzlich zu – der aktuellen Überwachung.

So funktioniert das Herzschlagsystem

Hier ist der typische Erkennungsablauf:

Schritt	Aktion	Zeitüberschreitung
1	MCU sendet `AT` Befehl über UART	3 Sekunden auf Antwort warten
2	Keine Antwort → MCU versucht es erneut	Bis zu 5 Mal wiederholen (insgesamt 15 Sekunden)
3	Alle Wiederholungsversuche schlagen fehl → MCU sendet `AT+CFUN=1,1` (sanfter Neustart)	60 Sekunden warten, bis sich das Modul neu registriert
4	Immer noch keine Antwort → MCU löst einen harten Neustart aus	VCC für 2–5 Sekunden unterbrechen, dann wiederherstellen

Die MCU läuft mit ihrer eigenen Taktung. Sie ist nicht vom Hauptprozessor unter Linux abhängig. Selbst wenn die Haupt-CPU ebenfalls abstürzt, läuft die Watchdog-MCU weiter. Es handelt sich um eine völlig unabhängige Schaltung – oft ein winziger Chip wie ein STM8 oder ein LPC810, der weniger als 0,50 £ kostet.

Die Rolle des PMIC in diesem Prozess

Der PMIC selbst “entscheidet” nicht, die Stromversorgung zu unterbrechen. Er liefert lediglich die Spannungsschienen. Der Entscheidungsträger ist die Watchdog-MCU. Die MCU steuert einen MOSFET-Lastschalter⁵ zwischen dem PMIC-Ausgang und dem VCC-Eingang des 4G-Moduls. Wenn die MCU das MOSFET-Gate hochzieht, öffnet sich der Schalter. Die Stromversorgung des Moduls fällt auf Null. Nach einer zeitgesteuerten Verzögerung (normalerweise 2–5 Sekunden) gibt die MCU das Gate frei. Die Stromversorgung wird wiederhergestellt. Das Modul startet von Grund auf neu.

Warum die Verzögerung wichtig ist

Sie können nicht einfach den Strom sofort aus- und wieder einschalten. Das 4G-Modul hat interne Kondensatoren. Wenn Sie den Strom zu schnell wiederherstellen, halten diese Kondensatoren immer noch eine Restladung. Der interne Zustand des Moduls wird nicht vollständig gelöscht. Es könnte im selben abgestürzten Zustand wieder hochfahren. Eine Verzögerung von 2–5 Sekunden stellt sicher, dass jeder Kondensator vollständig entladen wird. Das Modul kehrt in einen echten “Werkseinschaltzustand” zurück. Das ist der Unterschied zwischen einem echten Power-Cycle und einem gefälschten.

In unseren Designs bei Loyalty-Secu stellen wir diese Verzögerung standardmäßig auf 3 Sekunden ein. Wir haben kürzere Verzögerungen getestet und festgestellt, dass einige Module – insbesondere bei kaltem Wetter – die vollen 3 Sekunden benötigen, um sich richtig zu entladen.

Gibt es eine dedizierte “Reset-Leitung”, die zwischen der CPU und der Hardware des 4G-Moduls verdrahtet ist?

Früher dachte ich, der RESET-Pin sei ausreichend. Ziehen Sie ihn auf Low, warten Sie einen Moment, lassen Sie ihn los, und das Modul startet neu. Es funktioniert – meistens. Aber “meistens” ist nicht gut genug für eine Kamera, die auf einem Mast mitten in der Wüste steht.

Ja, die meisten 4G-Module haben einen Hardware- RESET-Pin⁶, und ein gut gestaltetes Motherboard wird ihn mit einem GPIO auf der Haupt-CPU oder dem Watchdog-MCU verbinden. Aber der RESET-Pin ist nur die erste Verteidigungslinie. Er kann nicht jeden Absturz beheben. Ein vollständiger VCC-Stromausfall ist die ultimative Absicherung.

4G-Modul-Reset-Pin PWRKEY GPIO-Verbindung Motherboard

Was der RESET-Pin tatsächlich tut

Der RESET-Pin löst einen internen Neustart des Prozessors des Moduls aus. Es ist vergleichbar mit dem Drücken der Neustart-Taste auf Ihrem Computer. Die Firmware des Moduls wird aus dem Flash-Speicher neu geladen. Der Basisbandprozessor wird neu initialisiert. Die Netzwerkregistrierung beginnt von vorne.

Bei den meisten Software-Abstürzen – wie einem hängenden Einwahlprozess oder einem DNS-Lookup-Timeout – funktioniert dies einwandfrei. Das Modul ist in 20–40 Sekunden wieder online.

Wenn der RESET-Pin versagt

Aber es gibt Situationen, in denen der RESET-Pin nicht helfen kann:

Fehlertyp	Was passiert	Kann der RESET-Pin es beheben?
Latch-up	Statische Entladung oder Spannungsspitze verursacht einen parasitären SCR-Effekt im Modul. Strom fließt durch unbeabsichtigte Pfade.	❌ Nein. Die interne Schaltung ist elektrisch verriegelt. Nur ein vollständiger Stromausfall kann den Latch aufheben.
Spannungs-Brownout-Lock	Das Modul versuchte, mit hoher Leistung zu senden, der Strom stieg sprunghaft an, die Spannung fiel unter das Minimum, und das Modul geriet in einen undefinierten Zustand.	❌ Nein. Das Modul steckt zwischen “an” und “aus” fest. Die RESET-Logik funktioniert bei dieser Spannung möglicherweise nicht.
Flash-Korruption	Ein Stromausfall während des Schreibens der Firmware beschädigte den Bootsektor. Das Modul kann seine Firmware überhaupt nicht laden.	❌ Nein. Das Modul läuft in der Bootloader-Phase endlos. RESET startet nur die gleiche fehlerhafte Schleife neu.

In allen drei Fällen ist die einzige Lösung, die Stromversorgung des Moduls vollständig zu unterbrechen. Deshalb ist ein MOSFET-Lastschalter an der VCC-Leitung nicht optional – er ist unerlässlich.

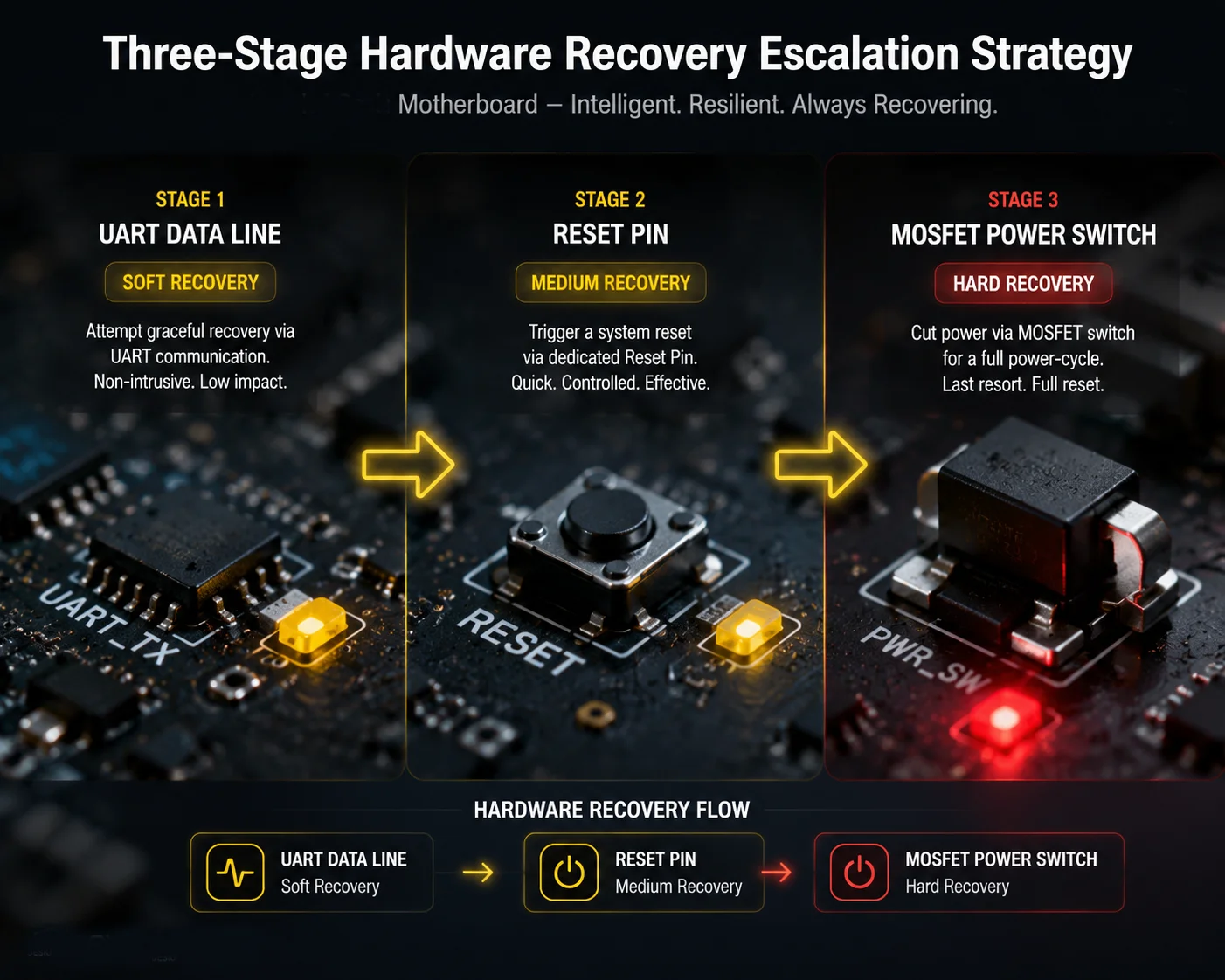

Die Drei-Stufen-Wiederherstellungsstrategie

Ein richtig konstruiertes Motherboard verwendet eine Drei-Stufen-Eskalation:

Stufe 1 – Soft Reset: Senden Sie AT+CFUN=1,1 oder AT+QPOWD=0 über UART. Dies fordert das Modul auf, sich selbst höflich neu zu starten. Warten Sie 60 Sekunden.
Stufe 2 – Pin-Reset: Ziehen Sie den RESET- oder PWRKEY-Pin für 1 Sekunde auf LOW und lassen Sie ihn dann los. Dies erzwingt einen Neustart auf Hardware-Ebene, ohne die Stromversorgung zu unterbrechen. Warten Sie 60 Sekunden.
Stufe 3 – Hard Power-Cycle: Unterbrechen Sie VCC über den MOSFET-Schalter. Halten Sie für 3 Sekunden. Stellen Sie die Stromversorgung wieder her. Warten Sie 90 Sekunden auf vollständigen Boot und Netzwerkanmeldung.

Wenn Stufe 3 nach 3 aufeinanderfolgenden Versuchen innerhalb von 10 Minuten ebenfalls fehlschlägt, sollte das System aufhören zu versuchen und einen kritischen Hardwarefehler protokollieren. Dies verhindert eine endlose Neustartschleife, die das Modul beschädigen oder eine Solarbatterie entladen könnte.

Bei Loyalty-Secu verdrahten wir sowohl den RESET-Pin als auch den PWRKEY-Pin⁷ um die GPIOs auf dem Watchdog-MCU zu trennen. Dies gibt uns die unabhängige Kontrolle über jedes Signal. Wir leiten sie nicht über den Haupt-Linux-Prozessor, denn wenn Linux selbst abstürzt, brauchen wir immer noch den Watchdog, um zu handeln.

Verhindert diese Funktion “Zombie-Geräte”, die eingeschaltet bleiben, aber nicht erreichbar sind?

“Zombie-Geräte” – genau so nennen meine Kunden sie. Das Solarpanel lädt weiter. Das Kameragehäuse bleibt warm. Die Status-LED blinkt grün. Aber die 4G-Verbindung ist tot. Das Gerät ist ein Geist im Netzwerk. Man kann es nicht sehen. Man kann es nicht steuern. Es sitzt einfach da, verbraucht Strom und tut nichts.

Ja, ein Motherboard mit einem unabhängigen Watchdog und einer 4G-Stromschaltkreisschaltung wird Zombie-Geräte eliminieren. Der Watchdog erkennt den Kommunikationsfehler innerhalb von 90 Sekunden und erzwingt einen vollständigen Neustart. In den meisten Fällen erholt sich das 4G-Modul und registriert sich innerhalb von 3 Minuten wieder im Netzwerk – ohne menschliches Eingreifen.

Zombie-Gerät Solar PTZ-Kamera 4G-Modul automatische Wiederherstellung

Warum Zombie-Geräte so teuer sind

Das Gerät selbst kann 300–500 € kosten. Aber die Kosten eines Zombie-Geräts sind weitaus höher. Betrachten Sie dieses Szenario: Sie setzen 50 Solar-PTZ-Kameras entlang einer 200 Kilometer langen Pipeline in West Texas ein. Drei Monate später werden 4 davon dunkel. Ihr Überwachungszentrum sieht nichts von diesen 4 Standorten. Sie schicken einen Techniker. Die Fahrt dauert 6 Stunden hin und zurück. Der Techniker kommt an, zieht das Stromkabel ab, wartet 10 Sekunden, steckt es wieder ein. Die Kamera ist wieder online. Gesamtkosten dieses “Abziehen und Wiederanschließen”-Besuchs: 800–1.200 € an Arbeitskosten, Treibstoff und entgangener Produktivität.

Multiplizieren Sie das nun mit 4 Kameras. Und es passiert nächsten Monat wieder. Und im Monat danach.

Wie die Auto-Recovery-Schleife funktioniert

Ein Motherboard mit ordnungsgemäßem Watchdog-Design führt eine kontinuierliche Überwachungsschleife aus:

Alle 10 Sekunden prüft der Watchdog-MCU, ob das 4G-Modul auf einen einfachen AT Befehl reagiert.
Alle 30 Sekunden prüft er, ob das Modul eine gültige IP-Adresse hat und den Cloud-Server erreichen kann (über einen leichten Ping oder MQTT Keepalive).
Wenn beide Prüfungen 90 Sekunden lang fehlschlagen, beginnt die Wiederherstellungssequenz.

Was während der Wiederherstellung passiert

Das System folgt der dreistufigen Eskalation, die ich zuvor beschrieben habe. Aber es gibt eine wichtige Ergänzung zur Zombie-Prävention: Der Watchdog überwacht auch die Wiederherstellung selbst.

Wenn das Modul wieder online kommt, aber innerhalb von 5 Minuten wieder ausfällt, zählt der Watchdog dies als “instabile Wiederherstellung”. Nach 3 instabilen Wiederherstellungen schaltet das System auf eine Stromsparmodus. Es schaltet das 4G-Modul vollständig ab und wartet 30 Minuten, bevor es einen neuen Versuch startet. Dies verhindert die Entladung des Akkus bei solarbetriebenen Systemen.

Reale Auswirkungen auf die Wartungskosten

Szenario	Ohne automatischen Neustart	Mit Auto Power-Cycle
Jährliche Besuche pro 50 Kameras	30–50 Besuche	2–5 Besuche (nur bei echten Hardwarefehlern)
Durchschnittliche Kosten pro Besuch	800–1.200 €	800–1.200 €
Jährliche Wartungskosten	24.000–60.000 €	1.600–6.000 €
Geräte-Betriebszeit	85–92 %	98–99,5 %

Diese Zahlen stammen aus echtem Feedback, das wir von Integratoren erhalten, die unsere Solar-PTZ-Systeme in abgelegenen Gebieten im Nahen Osten und in Nordamerika einsetzen. Allein die Auto-Power-Cycle-Funktion kann die jährlichen Wartungskosten vor Ort um 80 % oder mehr senken.

Das “Wartungsfreie” Versprechen

Für netzunabhängige Installationen – solarbetriebene Kameras auf Bauernhöfen, Baustellen, Ölfeldern oder Küstenklippen – ist diese Funktion das, was “wartungsfrei” ermöglicht. Die Kamera kümmert sich selbst darum. Sie erkennt ihren eigenen 4G-Ausfall. Sie repariert sich selbst. Sie protokolliert das Ereignis. Und sie nimmt die Arbeit wieder auf. Kein Anruf. Kein Techniker vor Ort. Keine Ausfallzeit.

Protokolliert das Motherboard diese “Absturz-und-Wiederherstellungs”-Ereignisse für meine technische Prüfung?

Wenn ich mit Systemintegratoren spreche, stellen sie immer die gleiche Frage, nachdem ich die Auto-Recovery-Funktion erklärt habe: “Das klingt großartig, aber kann ich sehen, was passiert ist?” Sie brauchen Beweise. Sie brauchen Protokolle. Ihre Endkunden – Behörden, Energieversorger, Baufirmen – verlangen Audit-Trails.

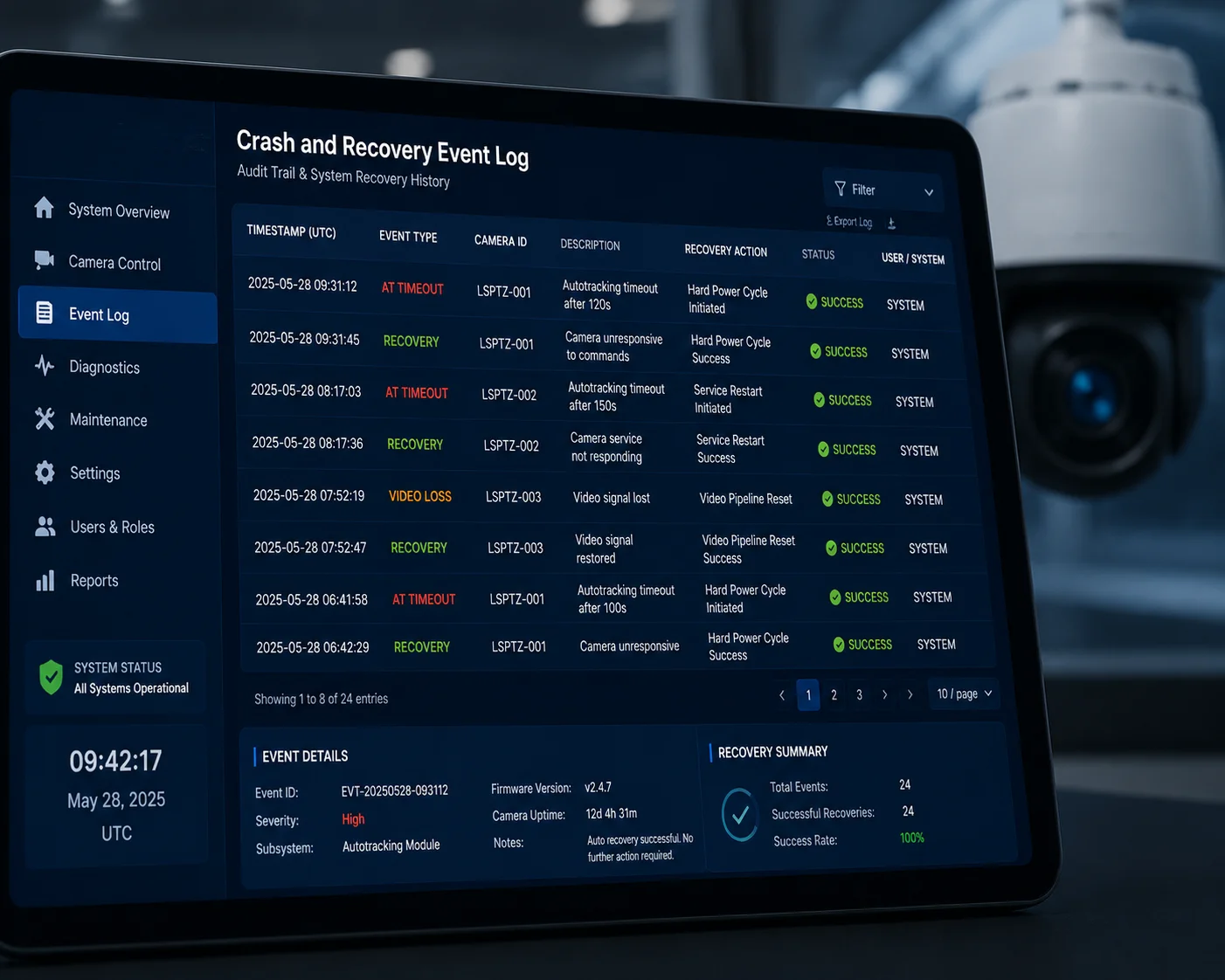

Ja, ein gut konzipiertes Motherboard protokolliert jedes Absturz- und Wiederherstellungsereignis mit Zeitstempel, Fehlertyp, der erfolgreich abgeschlossenen Wiederherstellungsphase und der Signalstärke des Moduls vor und nach dem Ereignis. Diese Protokolle werden lokal gespeichert und können über MQTT oder HTTP an einen Cloud-Server gesendet werden.

Absturz-Wiederherstellungs-Ereignisprotokoll 4G PTZ-Kamera Audit-Trail

Was protokolliert wird

Das Watchdog-MCU und der Hauptprozessor arbeiten zusammen, um detaillierte Ereignisdaten aufzuzeichnen. Ein typischer Protokolleintrag enthält:

Zeitstempel: Datum und Uhrzeit des erkannten Fehlers (synchronisiert über NTP oder GPS).
Fehlertyp: AT-Timeout, Heartbeat-Verlust, UART-Fehler oder IP nicht erreichbar.
Wiederherstellungsphase: Welche Phase das Problem behoben hat – Soft-Reset, Pin-Reset oder Hard-Power-Cycle.
Dauer: Wie lange das Modul offline war, bevor die Wiederherstellung abgeschlossen war.
Signalqualität: RSSI- und SINR-Werte vor dem Absturz und nach der Wiederherstellung.
Kumulative Anzahl: Gesamtzahl der Power-Cycles seit dem letzten Systemstart.

Diese Protokolle werden lokal gespeichert und können über MQTT⁸ oder HTTP auf einen Cloud-Server übertragen werden.

Warum Protokolle für Ihr Unternehmen wichtig sind

Wenn Sie ein Systemintegrator sind, der einen 3-Jahres-Wartungsvertrag verkauft, müssen Sie beweisen, dass Ihr System zuverlässig ist. Wenn Ihr Kunde fragt: “Warum war Kamera 17 letzten Dienstag um 3 Uhr morgens 4 Minuten lang offline?” – Sie brauchen eine Antwort. Ohne Protokolle haben Sie nichts. Mit Protokollen können Sie ihnen zeigen: “Das 4G-Modul hat seine Netzwerkregistrierung aufgrund eines Basisstations-Handovers verloren. Der Watchdog hat den Fehler in 90 Sekunden erkannt. Ein Soft-Reset hat ihn behoben. Gesamtausfallzeit: 3 Minuten 42 Sekunden. Es gingen keine Daten verloren, da die Kamera 4 Minuten Video lokal zwischengespeichert und nach der Wiederherstellung hochgeladen hat.”

Dieses Maß an Transparenz schafft Vertrauen. Es verwandelt eine potenzielle Beschwerde in einen Qualitätsnachweis.

Zugang zu den Protokollen

Die meisten Systeme bieten mehrere Zugriffsmethoden:

Weboberfläche: Melden Sie sich bei der lokalen Web-Benutzeroberfläche der Kamera an und laden Sie das Ereignisprotokoll als CSV-Datei herunter.
Cloud-Push: Die Kamera sendet jedes Ereignis in Echtzeit über MQTT oder HTTP POST an Ihre Cloud-Plattform.
ONVIF-Ereignisse: Einige erweiterte Firmwares ordnen diese Wiederherstellungsereignisse ONVIF⁹ Ereignisbenachrichtigungen zu, sodass Ihr VMS (wie Milestone oder Blue Iris) diese direkt anzeigen kann.
Lokaler Speicher: Protokolle werden auch auf dem integrierten eMMC oder der SD-Karte gespeichert, sodass die Daten auch dann erhalten bleiben, wenn die 4G-Verbindung unterbrochen ist.

Was Sie Ihren Lieferanten fragen sollten

Wenn Sie eine PTZ-Kamera für den Remote-Einsatz bewerten, stellen Sie diese spezifischen Fragen:

“Verfügt Ihr Motherboard über einen unabhängigen Watchdog-MCU, der das 4G-Modul überwacht?”
“Kann der Watchdog die Stromversorgung des 4G-Moduls physisch unterbrechen – und nicht nur ein Reset-Signal senden?”
“Wo werden die Absturz- und Wiederherstellungsprotokolle gespeichert und wie kann ich remote darauf zugreifen?”
“Was ist die maximale Anzahl von automatischen Stromzyklen, bevor das System stoppt und einen Hardwarefehler meldet?”

Wenn der Lieferant diese Fragen nicht klar beantworten kann, verfügt sein Board wahrscheinlich nicht über diese Funktion. Und das bedeutet, dass jedes eingefrorene 4G-Modul einen Vor-Ort-Einsatz erfordert.

Bei Loyalty-Secu integrieren wir diese Funktionen von Anfang an in unser Motherboard-Design. Unser Watchdog-MCU, MOSFET-Leistungsschalter und die dreistufige Wiederherstellungslogik sind Standard auf allen unseren 4G-Solar-PTZ-Plattformen. Wir bieten auch vollständige Ereignisprotokolle, die über unsere Cloud-API oder die lokale Weboberfläche der Kamera zugänglich sind. Da wir die gesamte vertikale Lieferkette kontrollieren – vom PCB-Design bis zur Endmontage –, können wir die Watchdog-Timeout-, Wiederherstellungsverzögerungs- und Protokollformate an die Anforderungen Ihres Projekts anpassen.

Schlussfolgerung

Ein Motherboard kann einen Stromzyklus für ein abgestürztes 4G-Modul erzwingen – aber nur, wenn es über einen unabhängigen Watchdog-MCU und einen Hardware-Netzschalter verfügt. Fordern Sie beides in Ihrer nächsten Projektspezifikation an.

1. Ein dedizierter Mikrocontroller, der den Systemzustand überwacht und einen Hardware-Reset oder Stromzyklus erzwingen kann. ︎↩︎ 2. Standardisierte Befehle zur Steuerung von Modems, einschließlich Mobilfunkmodulen, über eine serielle Schnittstelle. ︎↩︎ 3. Eine serielle Kommunikationsschnittstelle, die üblicherweise zum Verbinden von Mikrocontrollern mit Modems verwendet wird. ︎↩︎ 4. Eine Überwachungstechnik, die periodische Signale verwendet, um zu überprüfen, ob ein System oder eine Komponente reaktionsfähig ist. ︎↩︎ 5. Eine MOSFET-basierte Schaltung, die die Stromversorgung eines Geräts unter Logiksteuerung ein- oder ausschalten kann. ︎↩︎ 6. Ein Hardware-Pin auf einem Mikrocontroller oder Modul, der einen Neustart seiner internen Logik auslöst. ︎↩︎ 7. Ein Steuerpin an Mobilfunkmodulen, der auf Masse gezogen wird, um eine Einschaltsequenz einzuleiten; wird oft zum Zurücksetzen des Moduls verwendet. ︎↩︎ 8. Ein leichtgewichtiges Publish-Subscribe-Nachrichtenprotokoll, das für IoT-Geräte und Netzwerke mit geringer Bandbreite entwickelt wurde. ︎↩︎ 9. Ein offener Standard für IP-basierte Sicherheitsprodukte, der die Interoperabilität zwischen Kameras und Video-Management-Systemen ermöglicht. ︎↩︎
