هل تضمن وظيفة التكبير التلقائي بقاء الهدف بحجم ثابت في الإطار؟

لقد شاهدت الأهداف تتقلص إلى نقاط صغيرة على الشاشة أثناء ابتعادها عن كاميرا ذات تكبير ثابت. هذه اللقطات عديمة الفائدة للتعرف. هذه المشكلة تكلف أموالاً حقيقية عندما تحتاج إلى دليل.

نعم، تحافظ وظيفة التكبير التلقائي على حجم ثابت للهدف في الإطار. إنها تستخدم حلقة تغذية راجعة PID¹ لحساب نسبة بكسل الهدف في الوقت الفعلي، ثم تشغل محرك التكبير للتعويض عن تغيرات المسافة. والنتيجة هي صورة مستقرة وقابلة للتعرف عليها سواء كان الهدف على بعد 10 أمتار أو 500 متر.

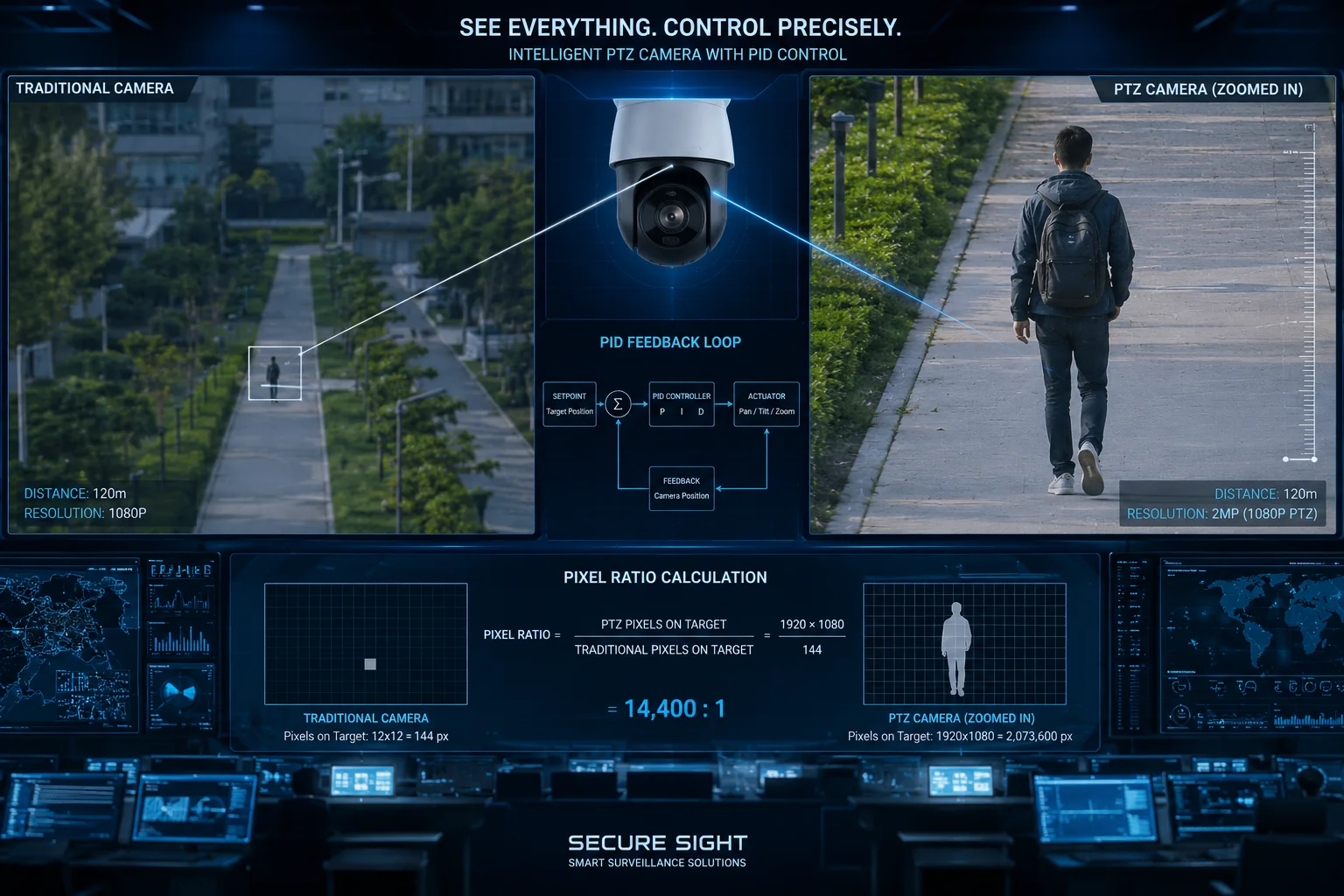

ثبات حجم الهدف في كاميرا PTZ ذات التكبير التلقائي

أدناه، سأشرح بالتفصيل كيف يعمل هذا في سيناريوهات مختلفة. سأغطي سلوك التكبير للخارج عند اقتراب شخص ما، وتحدي التفاصيل 40X على المدى الطويل، وإعدادات نسبة ملء الهدف، وسلاسة استجابة التكبير أثناء التتبع. يتعمق كل قسم في الهندسة حتى تتمكن من اتخاذ قرارات مستنيرة لنشرك التالي.

هل ستقوم العدسة بالتكبير تلقائيًا للخارج مع اقتراب شخص ما للحفاظ على رؤية جسمه بالكامل؟

لقد رأيت المثبتين يصابون بالذعر عندما يمشي شخص يتم تتبعه نحو الكاميرا ويملأ الإطار بأكمله فجأة. يفقد النظام الهدف لأنه لا يستطيع رؤية الحواف بعد الآن. هذه مشكلة تم حلها بمنطق تكبير تلقائي مناسب.

نعم، تقوم العدسة بالتكبير تلقائيًا للخارج عند اقتراب شخص ما. تكتشف خوارزمية الذكاء الاصطناعي ارتفاع بكسل الهدف الذي يتجاوز الحد المحدد مسبقًا وترسل أمر تكبير للخارج إلى المحرك. هذا يحافظ على رؤية الجسم بالكامل في الإطار في جميع الأوقات.

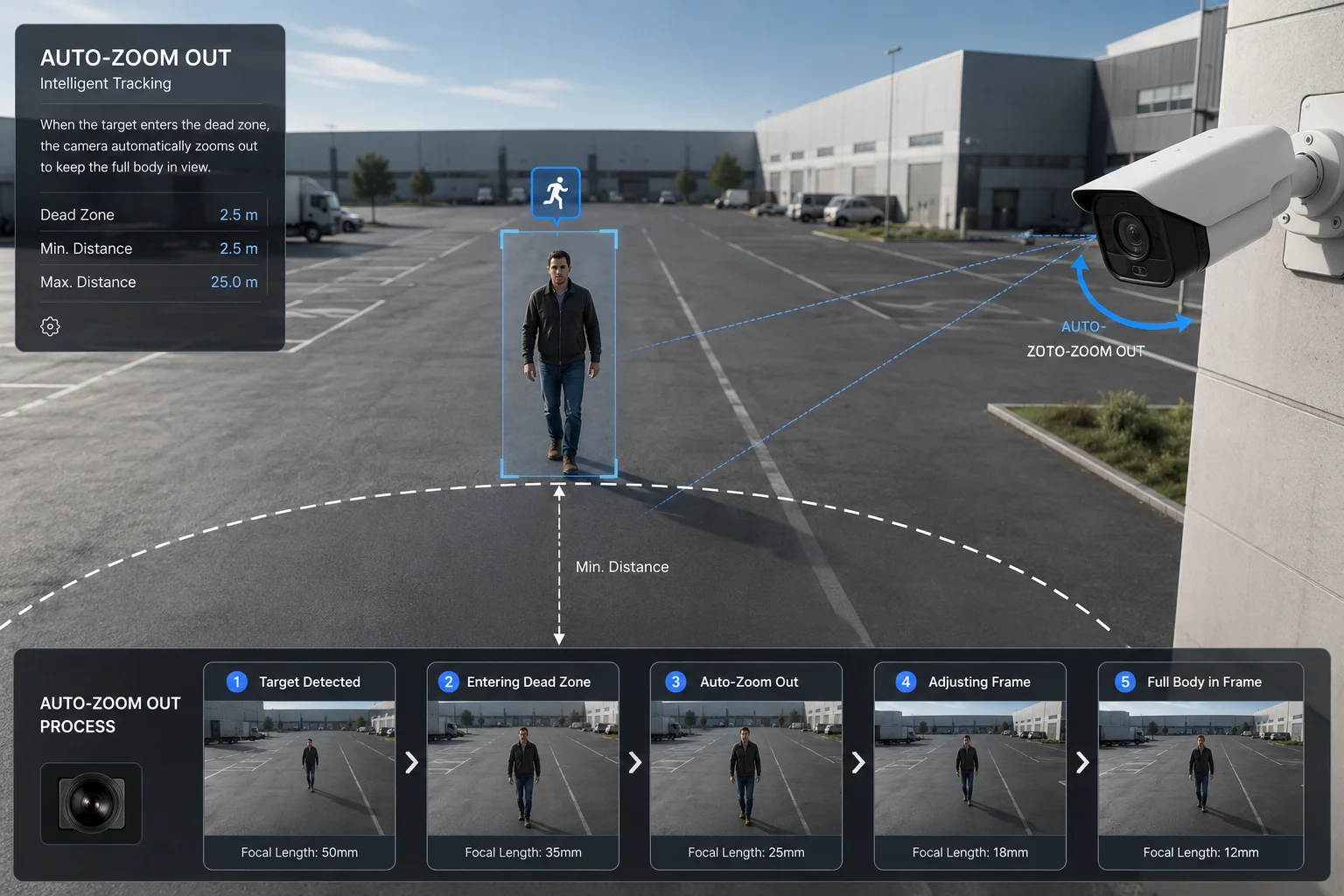

تكبير تلقائي PTZ للخارج هدف مقترب رؤية الجسم بالكامل

كيف يعمل منطق التكبير للخارج

تعمل الكاميرا في حلقة مستمرة. في كل إطار، تقيس عدد البكسلات التي يشغلها الهدف. عندما يمشي شخص ما نحو الكاميرا، يزداد حجم بكسله. تقارن الخوارزمية هذا الحجم بنطاق محدد مسبقًا، عادةً ما بين 10٪ و 25٪ من ارتفاع الإطار.

بمجرد تجاوز الهدف الحد الأعلى، يقوم النظام بتشغيل أمر تكبير للخارج. يسحب محرك التكبير للخلف حتى يتناسب الهدف مع النطاق المقبول مرة أخرى. يحدث هذا في أقل من 500 مللي ثانية، لذا يبدو الانتقال طبيعيًا على شاشتك.

مفهوم المنطقة الميتة

لا يتفاعل النظام مع كل تغيير طفيف. لو فعل ذلك، لكانت العدسة تتأرجح باستمرار ذهابًا وإيابًا. يسمي المهندسون هذا “اهتزاز التكبير”. لمنع ذلك، يتضمن البرنامج الثابت منطقة ميتة. يتحرك المحرك فقط عندما ينحرف حجم الهدف بأكثر من 5٪ عن القيمة المثالية.

تخدم هذه المنطقة الميتة غرضين. أولاً، تحافظ على سلاسة الفيديو للمشغل. ثانيًا، تحمي محرك التكبير من التآكل المفرط. في النشر على مدار الساعة طوال أيام الأسبوع، يعد عمر المحرك مهمًا.

جدول السلوك في العالم الحقيقي

السيناريو	المسافة المستهدفة	إجراء التكبير	النتيجة
شخص يمشي باتجاه الكاميرا	50م ← 10م	تصغير (واسع)	يبقى الجسم بالكامل مرئيًا
شخص يقف ثابتًا	ثابت	لا توجد حركة	المحرك يستريح، لا تآكل
شخص يركض باتجاه الكاميرا	100م ← 20م بسرعة	تصغير سريع	يتنبأ الخوارزمي بالسرعة للبقاء في المقدمة

لماذا هذا مهم لمدمجي الأنظمة

إذا قمت بنشر كاميرات عند نقاط الدخول أو البوابات أو الممرات، فسوف يقترب الأشخاص من الكاميرا مباشرة. بدون تكبير تلقائي، تحصل على بضع ثوانٍ من اللقطات المفيدة تليها لقطة مقربة ضبابية لصدر شخص ما. يفقد متتبع الذكاء الاصطناعي مربع التحديد ويفشل النظام.

مع منطق التكبير المناسب، تحافظ الكاميرا على لقطة قابلة للاستخدام من اللحظة التي تلتقط فيها الهدف حتى يمر الشخص تحته. هذا يمنح نظام إدارة الفيديو الخاص بك إطارات كافية للتعرف على الوجه أو تحليل المشي أو التعرف البصري البسيط.

كيف يحافظ “التكبير الذكي” على تفاصيل واضحة بدقة 40X لهدف يتحرك بعيدًا على بعد 500 متر؟

لقد اختبرت العديد من الكاميرات التي تدعي تكبير/تصغير بصري 40X². معظمها تفقد التركيز تمامًا عند التكبير أثناء تتبع هدف متحرك. تتحول الصورة إلى فوضى ضبابية لمدة 2-3 ثوانٍ. على بعد 500 متر، تعني هذه الثواني أنك تفقد الهدف تمامًا.

يحافظ التكبير الذكي بدقة 40X على الوضوح من خلال خوارزميات التركيز التنبؤية التي تزامن محرك التركيز مع محرك التكبير في الوقت الفعلي. مع ابتعاد الهدف، تقوم الكاميرا بالتكبير مع تعديل التركيز في نفس الوقت بناءً على المسافة المحسوبة، وليس البحث التفاعلي. هذا يحافظ على حدة الصورة طوال فترة انتقال التكبير.

تكبير بصري 40X تكبير ذكي وضوح الهدف 500 متر

التحدي الأساسي: مزامنة التكبير والتركيز

عند التكبير المنخفض، تكون أخطاء التركيز متسامحة. عمق المجال واسع بما يكفي بحيث لا تظهر الأخطاء الصغيرة. عند 40X، يتقلص عمق المجال بشكل كبير. خطأ تركيز بضعة ملليمترات فقط في تجميع العدسة ينتج صورة غير قابلة للاستخدام تمامًا.

تستخدم الكاميرات التقليدية نهجًا تفاعليًا. تقوم بالتكبير أولاً، ثم تبحث عن التركيز. هذا يخلق فترة ضبابية مرئية. يستخدم برنامجنا الثابت طريقة مختلفة. يقوم بتخزين منحنى التكبير/التكبير/التركيز³ في الذاكرة. يرسم هذا المنحنى كل موضع تكبير لموضع التركيز الصحيح لمسافة معينة. عندما يتحرك محرك التكبير، يتحرك محرك التركيز في وقت واحد على طول هذا المسار المحسوب مسبقًا.

تقدير المسافة التنبؤي

لا يعرف متتبع الذكاء الاصطناعي مكان الهدف في الإطار فحسب. بل يقدر أيضًا مدى سرعة ابتعاد الهدف. باستخدام تغييرات الحجم من إطار إلى آخر، يحسب الخوارزمية معدل زيادة المسافة. ثم يتنبأ بمكان وجود الهدف بعد 200 مللي ثانية في المستقبل ويضع محرك التركيز مسبقًا وفقًا لذلك.

هذا التنبؤ حاسم عند مسافة 500 متر. في هذا النطاق، حتى سرعة المشي (5 كم/ساعة) تغير موضع التركيز المطلوب بشكل ملحوظ بين الإطارات. بدون التنبؤ، يكون النظام دائمًا متأخرًا بخطوة واحدة.

الأداء في نطاقات مختلفة

النطاق	مستوى التكبير المستخدم	طريقة التركيز	جودة الصورة
0-100 متر	1X-10X	التركيز التلقائي القياسي	ممتاز
100-300 متر	10X-25X	مزامنة قائمة على المنحنى	جيد جداً
300-500 متر	25X-40X	مزامنة تنبؤية + منحنى	جيد (يتطلب حاملًا ثابتًا)
500 متر+	40X كحد أقصى	ضبط دقيق تنبؤي + يدوي	مقبول في الرياح الخفيفة

تنسيق الليزر بالأشعة تحت الحمراء ليلاً

على مسافة 500 متر في الظلام، تحتاج إلى إضاءة نشطة. وحدة الليزر بالأشعة تحت الحمراء⁴ يجب أن تقوم بتكبير زاوية شعاعها لتتناسب مع مجال رؤية الكاميرا. عندما تقوم الكاميرا بالتكبير إلى 40X، يقوم الليزر بتضييق شعاعه لتركيز كل قوته على المنطقة الصغيرة التي تراها الكاميرا. يحدث هذا التنسيق تلقائيًا عبر نفس ناقل التحكم.

إذا لم تتطابق زاوية الليزر مع تكبير الكاميرا، فستواجه إحدى المشكلتين. إما أن يكون الليزر واسعًا جدًا والهدف مضاء بشكل خافت. أو يكون الليزر ضيقًا جدًا ويتحرك الهدف خارج المنطقة المضاءة. كلا الموقفين يسببان فشل التتبع.

الاهتزازات والتأثيرات الجوية

عند تكبير 40X وعلى مسافة 500 متر، يؤثر عاملان خارجيان على جودة الصورة. أولاً، يتم تضخيم أي اهتزاز في هيكل التركيب 40 مرة. عمود يتأرجح بزاوية 0.1 درجة يحرك الصورة عدة أمتار في هذا النطاق. ثانيًا، تشوه حرارة الغلاف الجوي مسار الضوء.

تستخدم التركيبات الجيدة حوامل جدارية صلبة أو أعمدة قوية مع مخمدات للاهتزاز. يتضمن البرنامج الثابت للكاميرا أيضًا تثبيت رقمي⁵ يعوض الحركات الصغيرة. لكن الفيزياء تضع حدودًا صارمة هنا. لا يمكن لأي خوارزمية إصلاح التشوه الجوي الشديد في يوم حار.

هل يمكنني تعيين “نسبة ملء الهدف” (على سبيل المثال، 30٪ من الشاشة) لخوارزمية التكبير التلقائي؟

لقد عملت مع عملاء يحتاجون إلى سلوكيات تكبير مختلفة لمواقع مختلفة. تريد الكازينوهات لقطات وجه قريبة. يريد موقع البناء رؤية الشخص بالكامل بالإضافة إلى محيطه. إعداد ثابت واحد لا يناسب الجميع.

نعم، يمكنك تعيين نسبة ملء الهدف من خلال واجهة الويب الخاصة بالكاميرا أو واجهة برمجة التطبيقات (API). تحدد هذه المعلمة خوارزمية التكبير التلقائي النسبة المئوية للإطار التي يجب أن يشغلها الهدف. تتراوح الإعدادات الشائعة من 10% للعروض الغنية بالسياق إلى 50% للتركيز على تحديد الهوية.

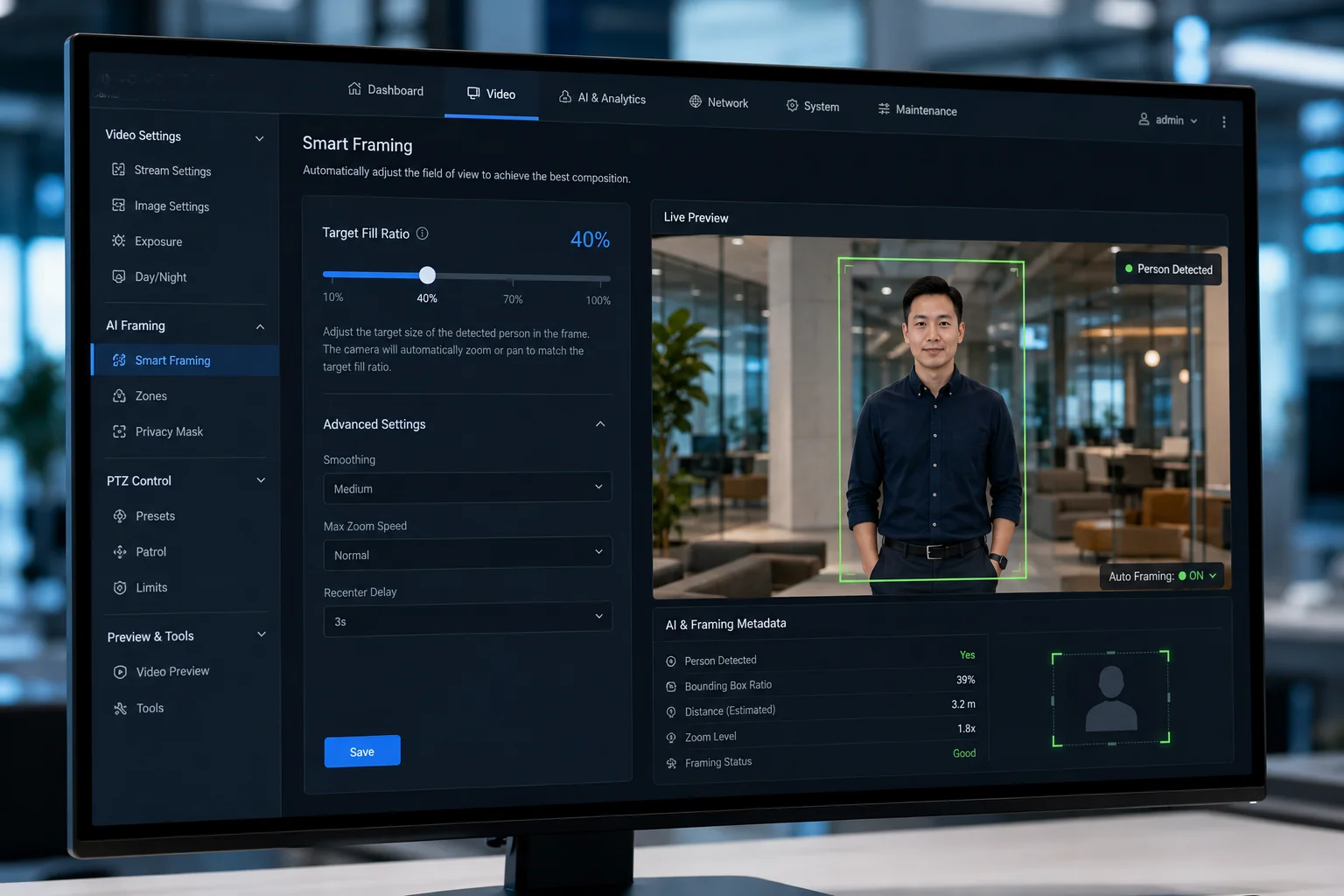

نسبة ملء الهدف إعداد التكبير التلقائي واجهة كاميرا PTZ

فهم أوضاع نسبة الملء

نسبة الملء هي المعلمة الأكثر أهمية في تكوين التكبير التلقائي. إنها تحدد التوازن بين التفاصيل والسياق. نسبة أعلى تعني بكسلات أكثر على الهدف، مما يساعد خوارزميات التعرف على الذكاء الاصطناعي. نسبة أقل تعني رؤية المزيد من الخلفية، مما يساعد المشغلين على فهم المشهد.

تقدم معظم كاميرات PTZ الاحترافية هذا كشريط تمرير أو إدخال رقمي في لوحة التكوين. تسمي بعض الأنظمة ذلك بشكل مختلف. قد ترى “حجم الهدف” أو “عدوانية التكبير” أو “مستوى التفاصيل”. كلها تتحكم في نفس الشيء.

مقارنة الأوضاع

اسم الوضع	نسبة التعبئة	الأفضل لـ	مفاضلة
وضع التفاصيل	40%-50%	التعرف على الوجوه ولوحات الترخيص	يمكن للهدف الخروج من الإطار إذا كان يتحرك بسرعة
الوضع المتوازن	20%-30%	الأمن العام، التقاط الأدلة	توازن جيد بين التفاصيل والسياق
وضع السياق	10%-15%	مراقبة المنطقة الواسعة، تتبع الحشود	تفاصيل أقل لكل شخص

كيفية اختيار الإعداد الصحيح

فكر فيما يحدث بعد التقاط الكاميرا للمقطع. إذا احتاج عميلك إلى التعرف على الوجوه للتحكم في الوصول أو المراجعة الجنائية، فاضبط النسبة على مستوى أعلى. يحتاج الذكاء الاصطناعي إلى 80 بكسل على الأقل بين العينين لمطابقة الوجوه بشكل موثوق. بنسبة تعبئة 30% على كاميرا بدقة 1080 بكسل، يحصل وجه الشخص على عرض يبلغ حوالي 60-80 بكسل. هذا على الحد. ارفعها إلى 40-50% إذا كان التعرف على الوجه هو الأولوية.

إذا كان عميلك يهتم أكثر بفهم ما حدث في حادث ما، فاحتفظ بالنسبة عند 15-20%. هذا يظهر الهدف بالإضافة إلى محيطه. يمكنك رؤية ما إذا كان قد التقط شيئًا ما، أو تفاعل مع شخص آخر، أو دخل مركبة. السياق يروي القصة.

تبديل نسبة التعبئة الديناميكي

تستخدم بعض عمليات النشر المتقدمة قواعد لتبديل نسب التعبئة تلقائيًا. على سبيل المثال، أثناء وضع الدوريات العادي، تستخدم الكاميرا نسبة تعبئة 15% لتغطية واسعة. عندما يكتشف الذكاء الاصطناعي حدث إنذار مثل اختراق محيط، فإنه يتحول إلى 40% لالتقاط أقصى قدر من التفاصيل للمتسلل.

يحدث هذا التبديل من خلال نظام الأحداث والإجراءات الخاص بالكاميرا. يمكنك تكوينه على النحو التالي: “عند تشغيل الإنذار، اضبط نسبة التعبئة على 40% وقم بتمكين التتبع التلقائي.” بعد انتهاء الحدث، يعود إلى إعداد الدورية. هذا يمنحك أفضل ما في العالمين دون تدخل يدوي.

تكامل واجهة برمجة التطبيقات (API) لسير العمل المخصص

بالنسبة لمدمجي الأنظمة الذين يبنون حلول VMS مخصصة، يمكن الوصول إلى نسبة التعبئة من خلال ONVIF⁶ أو واجهة برمجة التطبيقات الخاصة بالكاميرا. يمكنك تغييرها برمجيًا بناءً على مدخلات خارجية. يمكن أن يؤدي وقت اليوم، أو منطقة الإنذار، أو تصنيف الهدف (شخص مقابل مركبة)، أو أمر المشغل إلى تشغيل نسب تعبئة مختلفة.

هذه المرونة مهمة عند نشر مئات الكاميرات عبر مشروع. لا تريد تكوين كل واحدة يدويًا عبر واجهة الويب. يقوم البرنامج النصي الذي يدفع الملف الشخصي الصحيح إلى كل كاميرا بناءً على موقعها بتوفير ساعات من وقت الإعداد.

هل استجابة التكبير سلسة بما يكفي لمنع ضبابية الحركة أثناء عملية التتبع؟

لقد قمت بمراجعة لقطات من كاميرات PTZ الرخيصة حيث يتسبب كل تعديل تكبير في اهتزاز مرئي. تتلطخ الصورة للحظة، ويكافح المشفر، ويظهر التسجيل تشوهات. هذا غير مقبول لمقاطع الفيديو ذات الدرجة الدليلية.

نعم، استجابة التكبير سلسة بما يكفي لمنع ضبابية الحركة. يستخدم المحرك تحكمًا متغير السرعة يتسارع ويبطئ تدريجيًا بدلاً من القفز بين المواقع. بالاقتران مع التثبيت الإلكتروني للصورة وقفل الحد الأدنى لسرعة الغالق، ينتج النظام إطارات نظيفة حتى أثناء انتقالات التكبير النشطة.

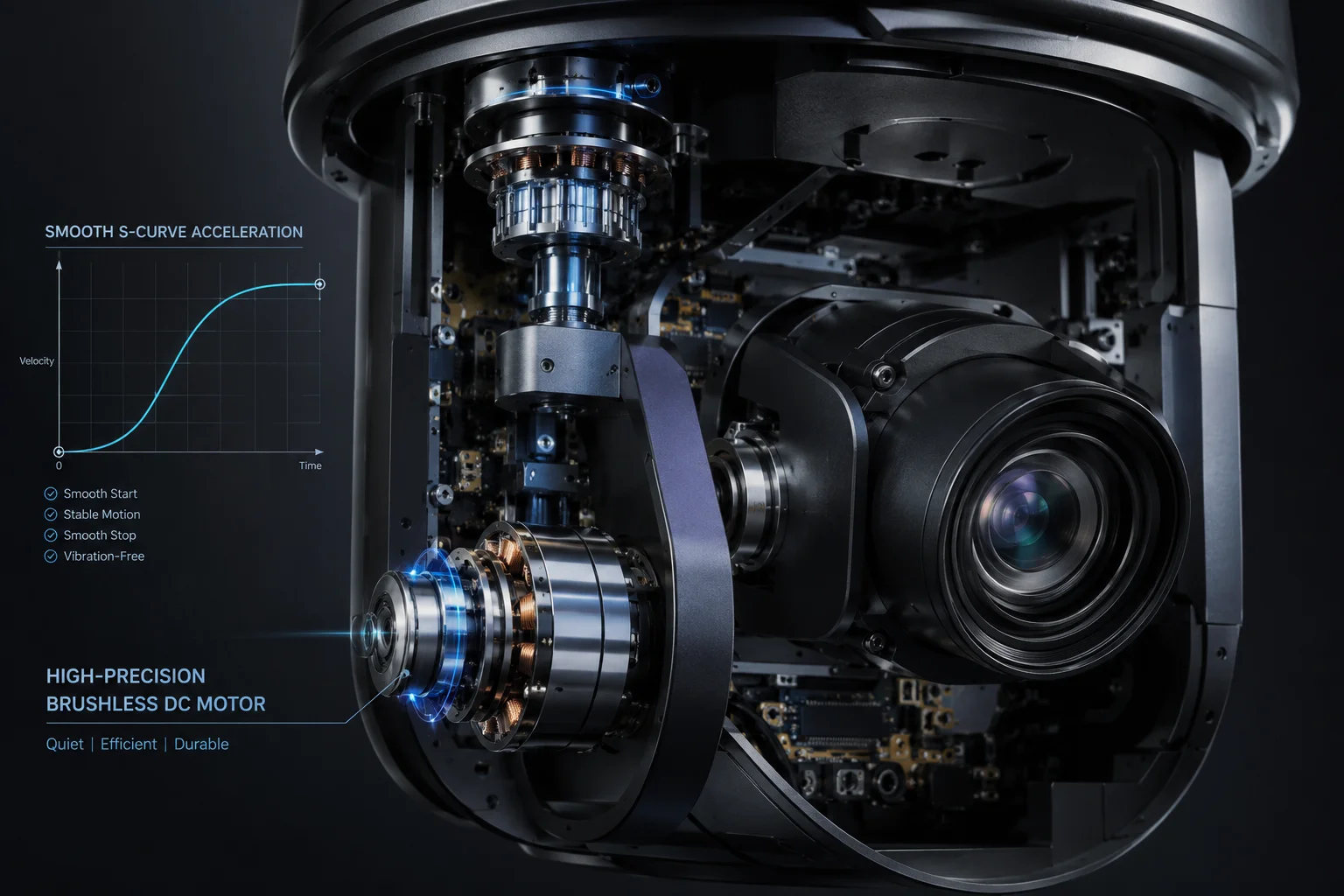

استجابة تكبير سلسة تتبع PTZ لا ضبابية حركة

لماذا يسبب التكبير ضبابية في المقام الأول

تأتي ضبابية الحركة أثناء التكبير من مصدرين. أولاً، يغير الحركة المادية لعناصر العدسة المسار البصري أثناء قيام المستشعر بتعريض إطار. إذا تحرك محرك التكبير بسرعة كبيرة بالنسبة لسرعة الغالق، تتلطخ الصورة شعاعيًا من المركز إلى الخارج. ثانيًا، يمكن للاهتزاز الميكانيكي من المحرك نفسه أن يهز مجموعة العدسة بأكملها.

محركات التكبير الاحترافية تحل كلتا المشكلتين. إنها تستخدم محركات تيار مستمر بدون فرش⁷ مع تحكم دقيق في الخطوات. بدلاً من القفز من موضع تكبير إلى آخر، ينزلق المحرك بسلاسة عبر كل موضع وسيط. يتبع منحنى التسارع ملف تعريف شبه منحرف أو منحنى S، مما يلغي الاهتزازات المفاجئة.

العلاقة بين سرعة الغالق وسرعة التكبير

يقوم برنامج الكاميرا الثابت بتنسيق سرعة الغالق مع نشاط التكبير. أثناء انتقال التكبير، يمكن للنظام زيادة سرعة الغالق مؤقتًا لتجميد أي حركة متبقية. في يوم مشرق، يكون هذا سهلاً. لدى الكاميرا الكثير من الضوء للعمل معه. في الليل، يكون الأمر أكثر صعوبة لأن سرعات الغالق الأسرع تعني صورًا أغمق.

هذا هو المكان الذي تساعد فيه وحدة الليزر بالأشعة تحت الحمراء. من خلال توفير إضاءة نشطة، فإنها تمنح المستشعر ما يكفي من الضوء للحفاظ على سرعة غالق سريعة حتى في الظلام الدامس. والنتيجة هي إطارات واضحة أثناء انتقالات التكبير بغض النظر عن ظروف الإضاءة المحيطة.

اعتبار البث عبر 4G

عند البث عبر 4G LTE، يقوم مشفر الفيديو بضغط كل إطار. تخلق تغييرات التكبير السريعة إطارات عالية التعقيد يصعب ضغطها بكفاءة. ترتفع معدلات البت، وعلى اتصال محدود النطاق الترددي، قد ترى تشوهات ضغط تبدو وكأنها ضبابية ولكنها في الواقع مشاكل في الترميز.

للتعامل مع هذا، يحد برنامج الكاميرا الثابت من سرعة التكبير عندما يكتشف اتصالاً مقيدًا بالنطاق الترددي. إنه يعطي الأولوية لجودة الصورة على استجابة التكبير. لا يزال التكبير يصل إلى موضعه المستهدف، ولكنه يستغرق وقتًا أطول قليلاً للوصول إلى هناك. بالنسبة لمعظم سيناريوهات التتبع، يكون هذا الفرق البالغ 200-300 مللي ثانية غير مرئي للمشغل.

إعدادات سرعة التكبير لشبكات مختلفة

يطابق التكوين الذكي سلوك التكبير مع ظروف شبكتك:

• الألياف / الإيثرنت (نطاق ترددي غير محدود): تم تمكين أقصى سرعة تكبير. يمكن للمشفر التعامل مع التعقيد.
• 4G LTE (10-30 ميجابت في الثانية): سرعة تقريب متوسطة. سلس بما يكفي للتتبع، لطيف بما يكفي للمشفر.
• 4G في مناطق الإشارة الضعيفة (2-5 ميجابت في الثانية): سرعة تقريب بطيئة. تعطي الأولوية لوضوح الإطار على عدوانية التتبع.

طول عمر المحرك والتشغيل السلس

قد يقوم محرك التقريب في كاميرا تتبع تعمل على مدار الساعة طوال أيام الأسبوع بتنفيذ آلاف دورات التقريب يوميًا. إذا تضمن كل دور حركة بدء/إيقاف قاسية، فسوف يتآكل المحرك في غضون أشهر. تعمل ملفات التسارع السلس على إطالة عمر المحرك بشكل كبير.

تستخدم كاميراتنا التحكم في المحرك بالحلقة المغلقة⁸ النظام. يقوم مشفر الموضع الموجود على محرك التقريب بالإبلاغ عن موضعه الدقيق إلى وحدة التحكم. تضمن حلقة التغذية الراجعة هذه أن المحرك لا يتجاوز أبدًا موضعه المستهدف، مما قد يتسبب في ارتداد مرئي في الصورة. يصل المحرك إلى وجهته بشكل نظيف، في كل مرة.

هذا مهم لتكلفة الملكية الإجمالية الخاصة بك. الكاميرا التي تحتاج إلى استبدال المحرك بعد عام واحد تكلف أكثر في عمليات النقل ووقت التوقف عن العمل من الكاميرا التي تعمل بشكل موثوق لمدة خمس سنوات. تصميم التقريب السلس ليس فقط حول جودة الصورة. يتعلق الأمر بتقليل عبء الصيانة الخاص بك في عمليات النشر عن بُعد حيث تكلف إرسال فني مئات الدولارات لكل زيارة.

الخاتمة

يحافظ التقريب التلقائي على حجم هدفك ثابتًا من خلال الجمع بين قياس الذكاء الاصطناعي في الوقت الفعلي، والتركيز التنبؤي، ونسب الملء القابلة للتكوين، والتحكم السلس في المحرك. إنه يحول أجهزة PTZ الخام إلى نظام تتبع ذكي يوفر لقطات قابلة للاستخدام في أي مدى.

---

1. يشرح كيف تحافظ وحدات تحكم PID على خرج مستقر عن طريق ضبط المصطلحات النسبية والتكاملية والتفاضلية. ︎↩︎ 2. يشرح الفرق بين التقريب البصري والرقمي، ولماذا يحافظ التقريب البصري على جودة الصورة. ︎↩︎ 3. يشرح كيف تتيح مواضع التقريب إلى التركيز المعينة مسبقًا حركة عدسة متزامنة. ︎↩︎ 4. يصف كيف يوفر ضوء الأشعة تحت الحمراء بالليزر إضاءة بعيدة المدى متزامنة مع تقريب الكاميرا. ︎↩︎ 5. يشرح كيف تعوض المثبتات الرقمية (الإلكترونية) حركات الكاميرا الصغيرة. ︎↩︎ 6. يشرح معيار ONVIF للتوافق التشغيلي لكاميرات المراقبة المستندة إلى IP. ︎↩︎ 7. يشرح مزايا محركات التيار المستمر عديمة الفرشاة في تطبيقات الحركة الدقيقة. ︎↩︎ 8. يشرح كيف يحسن ردود الفعل من مستشعرات الموضع دقة المحرك ويقلل من التجاوز. ︎↩︎
