Já vi muitos integradores comprarem uma câmera PTZ, instalarem-na no local e depois perceberem que ela não cobre o que prometeram ao cliente.
Uma câmera PTZ 20x-30x típica muda seu campo de visão horizontal (HFoV) de cerca de 55°-72° em grande angular para apenas 1,8°-3,5° em telefoto máximo. A 100 metros, isso significa que sua cobertura cai de mais de 100 metros de largura para cerca de 3-6 metros de largura.
Câmera PTZ com cobertura HFoV de grande angular a telefoto
É nessa lacuna entre o amplo e o tele que ocorre a maioria dos erros de planejamento do site. Abaixo, explico a matemática, os números do mundo real e as dicas práticas necessárias para planejar sua cobertura corretamente. Vamos ao que interessa.
Índice
Como o campo de visão horizontal (HFoV) se traduz em metros no mundo real a 800 m?
Os clientes me perguntam isso o tempo todo. Eles querem um número em metros, não em graus. E, honestamente, graus não significam nada quando você está em um campo tentando descobrir se sua câmera consegue ver a linha da cerca.
Para converter HFoV em largura no mundo real, use esta fórmula: W = 2 × D × tan(HFoV / 2). A 800 metros com um HFoV de 2,5° (telefoto 30x), sua câmera cobre apenas cerca de 34,9 metros de largura. Em grande angular (59°), essa mesma distância lhe dá mais de 900 metros de cobertura.

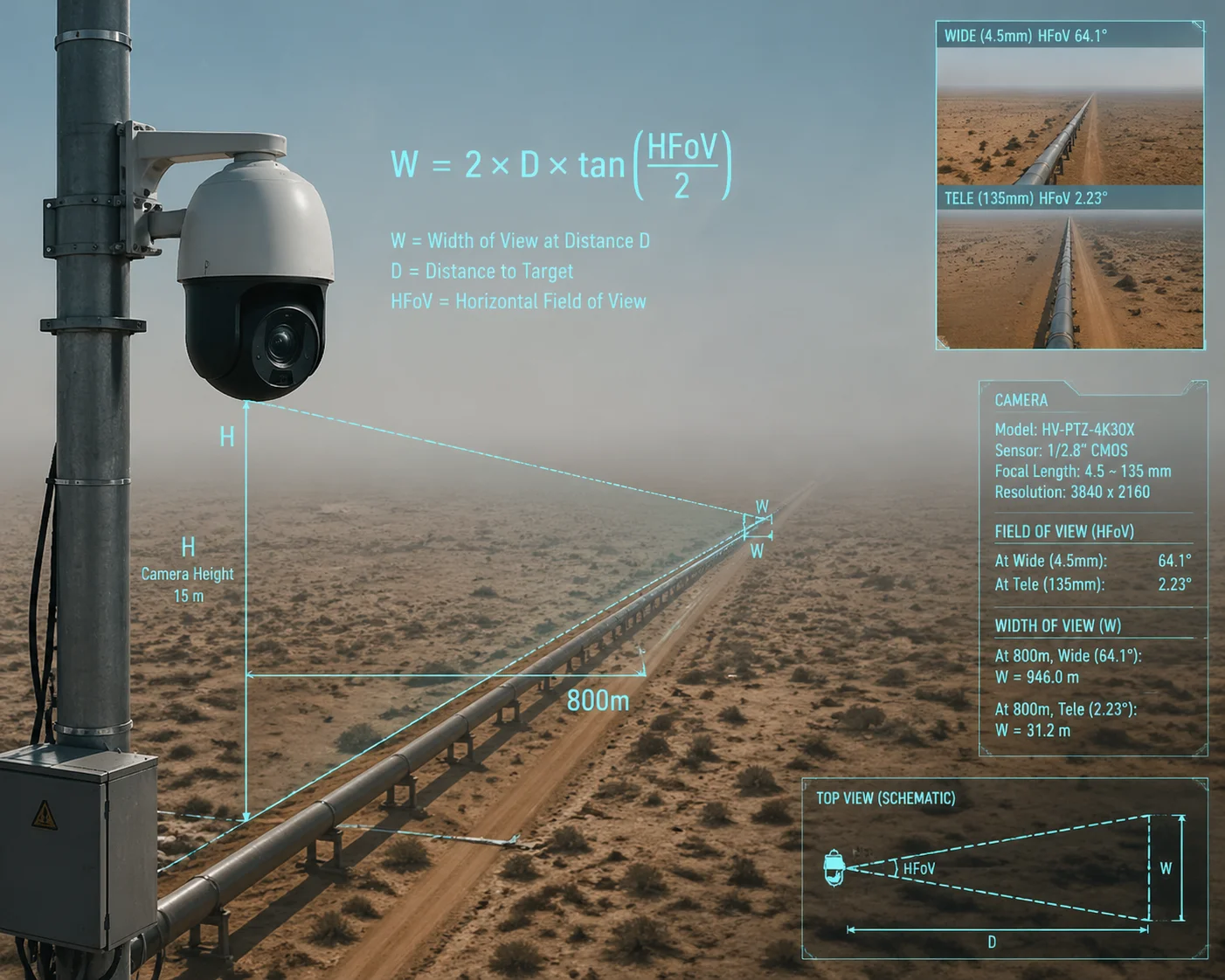

Conversão de HFoV para metros a 800 m de distância
A fórmula básica que você precisa conhecer
A fórmula é simples. Você não precisa de um diploma de engenharia. Aqui está ela novamente:
W = 2 × D × tan(HFoV / 2)
- W = a largura horizontal que sua câmera pode ver (em metros)
- D = a distância da câmera ao alvo (em metros)
- HFoV = o ângulo do campo de visão horizontal (em graus)
É isso aí. Insira os números e você terá sua resposta.
Números reais em 800 metros
Vou colocar isso em uma tabela para que você possa ver claramente. Estou usando uma PTZ 30x padrão com HFoV variando de 59° (ampla) a 2,5° (tele):
| Configuração de zoom | HFoV (graus) | Largura da cobertura a 800 m |
|---|---|---|
| Largo (1x) | 59° | ~ 904 m |
| Zoom médio (10x) | ~6° | ~ 83.8 m |
| Tele máxima (30x) | 2.5° | ~ 34.9 m |
A 800 metros, até mesmo a extremidade da teleobjetiva ainda lhe dá cerca de 35 metros de largura. Isso é suficiente para cobrir uma estrada ou uma seção da cerca do perímetro. Mas aqui está o problema: 800 metros é uma longa distância. A névoa atmosférica, o brilho do calor e a resolução do sensor começam a ser importantes. O HFoV informa o que a lente pode estrutura, mas se você pode realmente identificar uma pessoa ou ler uma placa a 800 metros depende da densidade de pixels e da iluminação infravermelha.
Por que isso é importante para projetos de longo prazo
Se você estiver implantando ao longo de uma fronteira, um oleoduto ou uma grande propriedade agrícola, precisará saber a largura exata da cobertura na distância desejada. Já trabalhei com integradores que presumiram que sua PTZ 30x “veria tudo” a mais de 500 metros. Ela realmente vê muito em grande angular. Mas no momento em que eles aumentam o zoom para identificar um intruso, a visão se reduz a uma fenda.
É por isso que sempre digo aos clientes: Planeje para dois cenários. Planeje sua cobertura de grande angular para obter consciência situacional. Em seguida, planeje a cobertura de telefoto para identificação. São dois trabalhos completamente diferentes, e a mesma câmera é responsável por ambos, mas não ao mesmo tempo.
Um atalho mental rápido
Aqui está um truque que eu uso. Para cada 1° de HFoV, você obtém aproximadamente 17,5 metros de largura por 1.000 metros de distância. Portanto, a 800 metros:
- 2,5° → cerca de 2,5 × 17,5 × 0,8 = ~35 m
- 6° → cerca de 6 × 17,5 × 0,8 = ~84 m
- 59° → use a fórmula completa (o atalho não funciona em ângulos amplos)
Esse atalho é suficiente para estimativas rápidas em campo. Para um planejamento exato, use a fórmula completa ou solicite uma tabela de cobertura para o seu modelo específico.
A configuração de ângulo amplo cobrirá todo o meu estacionamento sem distorção de canto?
Recebo essa pergunta de quase todos os integradores de sistemas que lidam com propriedades comerciais. Eles querem uma câmera para cobrir todo o terreno. E querem uma filmagem limpa e utilizável de ponta a ponta.
Em grande angular (zoom de 1x), uma PTZ típica com HFoV de 55°-62° pode cobrir uma área muito grande - mais de 100 metros de largura a 100 metros de distância. Mas o 10-20% externo da imagem mostrará distorção de barril 1, que reduz a precisão da análise de IA, como reconhecimento de placas de veículos e de rostos, próximo às bordas.
Distorção de barril em estacionamentos PTZ de ângulo amplo
O que é distorção do barril e por que você deve se preocupar?
A distorção de barril é o efeito de curvatura “olho de peixe” que você vê nas bordas de uma imagem grande angular. Linhas retas, como marcações de vagas de estacionamento ou paredes de edifícios, parecem curvas. Isso acontece devido à física das lentes de distância focal curta. Quanto menor a distância focal, mais a luz se curva nas bordas do sensor.
Para vigilância geral - apenas ver que alguém está no estacionamento - a distorção de barril não é um grande problema. Você ainda pode ver movimentos, formas e atividades em geral.
Mas se você precisar Análise com tecnologia de IA Como o reconhecimento de placas de veículos (LPR) ou o reconhecimento facial, a distorção é um problema real. Os algoritmos esperam linhas retas e espaçamento consistente entre os pixels. Quando a imagem é distorcida nas bordas, a precisão do reconhecimento cai rapidamente.
Quanto da imagem é realmente utilizável?
Esta é a minha regra geral:
| Zona de imagem | Área da estrutura | Usabilidade para análise de IA |
|---|---|---|
| Centro (0-70%) | Área de visualização principal | Excelente - distorção mínima |
| Nível intermediário (70-85%) | Zona de transição | Aceitável - leve deformação |
| Borda externa (85-100%) | Cantos extremos | Ruim - distorção visível do barril |
Portanto, se David estiver planejando um projeto de estacionamento e precisar de LPR em todos os pontos de entrada, eu diria: não confie nas bordas extremas de uma tomada grande angular. Posicione a câmera de modo que as faixas de entrada fiquem dentro do centro do quadro ou use uma câmera fixa dedicada para LPR em cada faixa.
A armadilha do “ângulo amplo de 90°”
Algumas câmeras PTZ baratas afirmam ter um HFoV de 90° ou até 100° em grande angular. Fique longe delas para trabalhos de segurança. A mais de 90°, a distorção de barril torna-se tão grave que a imagem parece uma câmera de campainha. Pode ser bom para uma visão geral do saguão, mas para qualquer monitoramento sério de perímetro ou estacionamento à distância, é inútil.
Uma lente grande angular de 55°-65° bem projetada oferece bastante cobertura sem transformar a filmagem em um espelho de cinema. Na Loyalty-Secu, nossos modelos de PTZ 33x e 38x são projetados com esse equilíbrio em mente - suficientemente amplos para a percepção total da cena, suficientemente limpos para o processamento de IA na zona central.
Dica prática para layouts de estacionamentos
Se o estacionamento tiver 80 metros de largura e a câmera estiver montada a 8 metros de altura em um poste em uma extremidade, a distância horizontal até a borda mais distante será de cerca de 90-100 metros. A 60° HFoV, sua largura de cobertura a 100 metros é de cerca de 115 metros. Isso é mais do que suficiente para ver todo o terreno.
Mas lembre-se: “ver” e “identificar” são diferentes. Para identificar, você precisa de densidade de pixels. E a densidade de pixels diminui à medida que você se afasta da câmera e se aproxima das bordas. Portanto, planeje a posição da câmera para colocar as zonas mais críticas - entradas, saídas, áreas de estacionamento de alto valor - no centro do quadro de grande angular.
Vocês podem fornecer um gráfico FOV para o meu modelo específico de lente para ajudar no planejamento do local?
Sempre que inicio uma nova discussão de projeto com um integrador, a primeira coisa que ele pede é um gráfico de cobertura. Não se trata de um material de marketing. Números reais que possam ser colocados em um mapa do site.
Sim - para qualquer modelo de PTZ Loyalty-Secu, posso fornecer um gráfico FOV detalhado mostrando HFoV, VFoV e a largura de cobertura calculada em distâncias importantes (50m, 100m, 200m, 400m, 800m). Basta me enviar o número do seu modelo ou os requisitos do projeto, e eu gerarei um gráfico personalizado em 24 horas.
Gráfico FOV da câmera PTZ para planejamento do local
Por que as especificações genéricas não são suficientes
O problema é o seguinte. A maioria das folhas de dados das fábricas OEM chinesas lista apenas dois números: o HFoV de grande angular e o HFoV de telefoto. Algo como “HFoV: 60°-3,5°”. Isso é um começo, mas não diz nada sobre o que acontece com zoom de 5x, 10x, 15x ou 20x.
Em implantações reais, você raramente usa a amplitude total ou a tele total. Na maioria das vezes, você fica em algum lugar no meio - talvez de 8x a 15x - tentando obter um bom equilíbrio entre a área de cobertura e os detalhes. Sem um gráfico que mostre o HFoV em etapas intermediárias de zoom, você estará adivinhando.
Como é um bom gráfico de FOV
Aqui está um exemplo do que eu ofereço aos clientes. Ela se baseia em uma PTZ com zoom óptico de 33x e um sensor de 1/2,8″ (distância focal de 4,5 mm a 148,5 mm):
| Nível de zoom | Distância focal (mm) | HFoV (graus) | Largura a 100 m | Largura a 200 m | Largura a 400 m |
|---|---|---|---|---|---|
| 1x (largo) | 4.5 | 62.5° | 121 m | 242 m | 484 m |
| 5x | 22.5 | 12.8° | 22.4 m | 44.8 m | 89.6 m |
| 10x | 45 | 6.5° | 11.4 m | 22.7 m | 45.4 m |
| 20x | 90 | 3.2° | 5.6 m | 11.2 m | 22.3 m |
| 33x (Tele) | 148.5 | 2.1° | 3.7 m | 7.3 m | 14.7 m |
Esse é o tipo de tabela que permite que David se sente com um mapa do site, desenhe círculos e saiba exatamente o que cada posição de câmera pode cobrir em cada nível de zoom.
Como usar este gráfico para o planejamento do local
Etapa 1: meça as distâncias em seu mapa do local. A que distância a câmera está da linha da cerca? Do portão? Da borda do estacionamento?
Segunda etapa: decida o que você precisa em cada distância. Você precisa de percepção total da cena (ampla)? Ou precisa ler uma placa de carro (tele)?
Etapa três: combine a distância e a largura de cobertura necessária com a tabela. Se você precisar cobrir um portão de 20 metros de largura a 200 metros, observe a tabela. Com o zoom de 10x, você obtém 22,7 metros de largura a 200 metros. Esse é um bom ajuste.
Quarta etapa: defina suas predefinições PTZ de acordo. Programe a predefinição 1 como a visão geral ampla. Programe a predefinição 2 como a visualização do portão de 10x. Programe a predefinição 3 como o zoom de 20x para o canto mais distante. Agora seu operador - ou sua IA - pode alternar entre as visualizações instantaneamente.
Gráficos personalizados para projetos OEM/ODM
Se você estiver fazendo um projeto OEM ou ODM conosco, posso gerar gráficos FOV adaptados à sua combinação exata de sensor e lente. Diferentes tamanhos de sensor (1/2,8″, 1/1,8″, 1/1,2″) alteram o HFoV mesmo com a mesma distância focal. Um sensor de 1/1,8″ oferece um campo de visão mais amplo do que um sensor de 1/2,8″ com a mesma distância focal. Portanto, o gráfico deve corresponder ao seu hardware real.
Basta enviar um e-mail para sales05@loyalty-secu.com com os detalhes do seu projeto, e eu lhe enviarei um gráfico que você poderá entregar diretamente aos seus engenheiros de campo.
Existe um “ponto cego” na faixa de zoom em que o campo de visão se torna muito estreito?
Essa é a pergunta que separa os integradores experientes dos iniciantes. A maioria das pessoas pensa em wide e tele. Elas se esquecem do meio - e é aí que as coisas ficam complicadas.
Sim, há uma zona prática de “ponto cego”. Por volta do zoom de 20x-30x (HFoV abaixo de 3°), o campo de visão torna-se tão estreito que até mesmo pequenas vibrações ou imprecisões do motor podem fazer com que o alvo saia do quadro. Isso não é um defeito de lente, é um desafio físico e mecânico que exige motores de pan-tilt de alta precisão.
Ponto cego de PTZ campo de visão estreito no zoom máximo
A matemática por trás do problema
Com zoom de 33x, o HFoV é de aproximadamente 2,1°. Vamos pensar no que isso significa em termos práticos.
A 300 metros, sua largura total de cobertura é:
W = 2 × 300 × tan(1,05°) = 2 × 300 × 0,01833 ≈ 11 metros
Isso parece bom. Mas agora pense no que acontece se o motor da panorâmica se deslocar apenas 0,5°. Metade de sua visualização de 2,1° acaba de se mover. O alvo que estava no centro do quadro agora está na borda, ou desapareceu completamente.
É por isso que as câmeras PTZ baratas com motores desleixados são inúteis com zoom alto. Elas podem ter uma lente excelente, mas se o mecanismo de pan-tilt não conseguir manter a posição com precisão de menos de um grau, a imagem treme, se desvia e perde o alvo constantemente.
O que realmente significa “precisão do motor”?
Quando digo que o PTZ do Loyalty-Secu suporta Precisão de 0,1°, O que isso significa em termos reais:
A 300 metros com um HFoV de 2,1°, um ajuste de 0,1° move o centro do quadro:
Deslocamento = 300 × tan(0,1°) ≈ 300 × 0,00175 ≈ 0,52 metros
Isso equivale a cerca de meio metro. Portanto, o operador pode deslocar a câmera em passos de meio metro a 300 metros. Isso é suficientemente preciso para manter uma pessoa centralizada no quadro.
Agora compare isso com uma PTZ econômica com tamanho mínimo de passo de 1°. A 300 metros, cada passo move o quadro em 5,2 metros - mais da metade da largura total da visualização. Você sempre ultrapassaria o alvo.
A faixa de zoom “ideal” para a maioria das aplicações
Com base em minha experiência de trabalho com integradores nos EUA, na Europa e no Oriente Médio, eis como penso sobre as faixas de zoom:
- 1x-5x: Consciência situacional. Veja a cena inteira. Detecte movimentos e atividades gerais.
- 5x-15x: O ponto ideal. Bom equilíbrio entre cobertura e detalhes. É nesse ponto que a maioria dos rastreamentos de IA e a classificação de pessoas/veículos funcionam melhor. O HFoV é de aproximadamente 4°-12°, o que lhe dá largura suficiente para rastrear um alvo em movimento sem perdê-lo.
- 15x-33x: Identificação e captura de evidências. Leia uma placa de carro. Ver um rosto. Mas a visão é tão estreita que você precisa de um operador habilidoso ou de um algoritmo de rastreamento automático muito bom para manter o alvo no quadro.
O “ponto cego” que mencionei não é realmente uma zona morta na óptica. É uma lacuna de usabilidade. A lente pode enxergar bem. Mas o sistema - precisão do motor, software de rastreamento, resistência ao vento da caixa - pode não conseguir acompanhar.
Como o Loyalty-Secu resolve isso
Nossas câmeras PTZ usam motores de passo 2 com feedback de loop fechado. Isso significa que o motor sabe exatamente onde está o tempo todo e corrige automaticamente o desvio. Combinada com nosso módulo de rastreamento automático de IA, a câmera pode travar em uma pessoa em movimento com zoom de 20x+ e segui-la suavemente, mesmo com vento.
Isso não é algo que você obtém de um PTZ $150 do Alibaba. É o resultado de nossa pesquisa e desenvolvimento internos e de nossa própria oficina de moldes, onde controlamos todas as tolerâncias mecânicas desde o início.
Conclusão
O HFoV é o número mais importante para o planejamento da cobertura de PTZ. Conheça a fórmula, exija especificações reais de seu fornecedor e sempre teste a precisão do motor no zoom máximo antes de se comprometer com um pedido grande.
