Já vi muitas câmeras PTZ ficarem cegas — não por falha do sensor, mas por uma lâmina de limpador rachada que não consegue mais limpar a poeira.
Limpadores de câmeras PTZ industriais usam borracha EPDM de alta densidade ou borracha de silicone especial. EPDM é a escolha padrão para a maioria das implantações externas. Silicone é reservado para faixas de temperatura extremas. Sob UV severo como o sol do Texas, espere uma vida útil funcional de 3 a 5 anos antes que a lâmina perca sua flexibilidade e comece a deixar rastros.

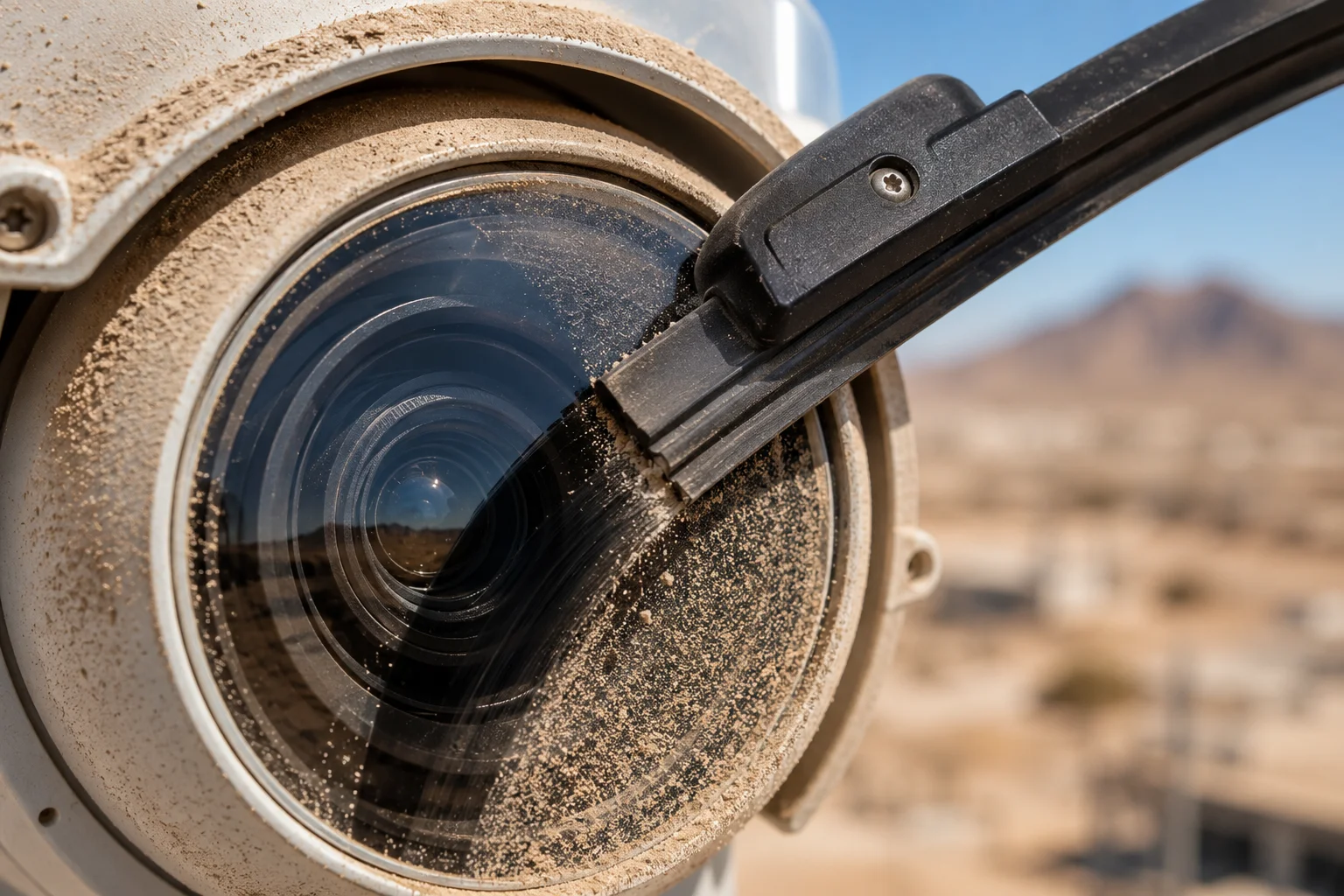

Envelhecimento UV do material da lâmina do limpador da câmera PTZ
Abaixo, detalho a ciência exata do material, classificações de ciclo, substituição em campo e desempenho em clima frio para que você possa planejar seu orçamento de manutenção com números reais.
Índice
A lâmina do limpador é feita de silicone de alta qualidade ou EPDM para resistir a rachaduras sob o sol do Texas?
Recebo essa pergunta com frequência de integradores que executam projetos no Sudoeste Americano. O sol lá não apenas aquece as coisas — ele quebra as ligações químicas dentro da borracha.
A maioria das lâminas de limpador de câmeras PTZ industriais usa borracha EPDM (Etileno Propileno Dieno Monômero) de alta densidade com estabilizadores UV e negro de fumo adicionados. Este é o material comprovado “rei do exterior”. Para variações extremas de temperatura além de -40°C, usamos borracha de silicone especial porque suas ligações químicas Si-O são mais fortes do que as ligações C-C em borracha padrão e resistem melhor à degradação por UV.

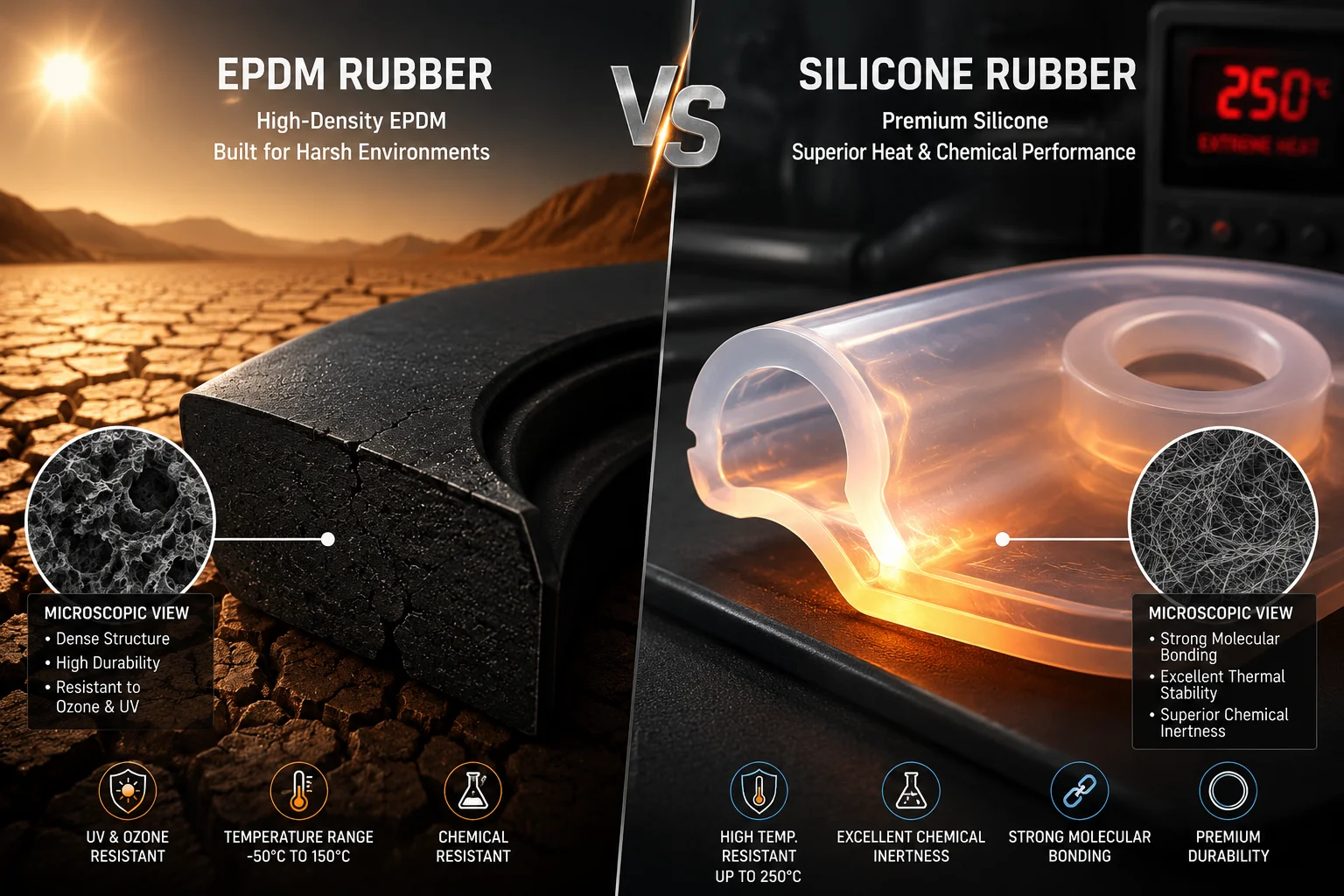

EPDM vs. borracha de silicone, limpador de câmera PTZ
Por que o EPDM é a Escolha Padrão
O EPDM conquistou sua reputação em aplicações externas por um bom motivo. Resiste à exposição a ozônio, calor, ácido e álcali. Mas o EPDM usado em limpadores de câmeras industriais não é da mesma qualidade que você encontra em limpadores de para-brisa de carros. Adicionamos concentrações mais altas de estabilizadores UV1 e negro de fumo ao composto. O negro de fumo2 faz dois trabalhos: absorve fótons UV de alta energia antes que eles possam atingir as cadeias poliméricas e reforça a resistência mecânica da borracha.
Em um lugar como o Texas, o índice UV atinge regularmente 10 ou 11 durante o verão. Nessa intensidade, compostos de borracha padrão começam a apresentar microfissuras superficiais em 18 meses. Nossa fórmula de EPDM de grau industrial estende esse prazo para 3-5 anos devido ao pacote aprimorado de aditivos.
Quando o Silicone Faz Mais Sentido
A borracha de silicone custa mais. Mas justifica seu preço em condições específicas. A ligação Si-O no silicone tem uma energia de ligação de cerca de 452 kJ/mol, em comparação com 348 kJ/mol para a ligação C-C em borrachas orgânicas. Isso significa que os fótons UV simplesmente não conseguem quebrar a espinha dorsal do silicone com a mesma facilidade.
| Propriedade | EPDM Industrial | Silicone Especial |
|---|---|---|
| Resistência UV | Muito bom (com aditivos) | Excelente (inerente) |
| Faixa de temperatura | -40°C a +150°C | -60°C a +200°C |
| Custo | Padrão | 2–3× mais alto |
| Estabilidade da Dureza | Bom por 3–5 anos sob UV extremo | Bom por 5–7 anos sob UV extremo |
| Melhor caso de uso | A maioria das implantações PTZ externas | Locais desérticos, de alta altitude ou árticos |
O Verdadeiro Inimigo: Deformação Permanente
Aqui está algo que a maioria das especificações não lhe dirá. A palheta do limpador não falha por quebrar ao meio. Ela falha por perder sua elasticidade. A radiação UV altera a densidade de reticulação dentro da borracha ao longo do tempo. A palheta assume lentamente uma forma curva permanente — chamamos isso de “conjunto de compressão3.” Uma vez que isso acontece, a palheta não consegue mais pressionar uniformemente contra o vidro. Ela salta. Ela deixa rastros. Sua imagem com zoom 40X passa de nítida para inútil.
Eu sempre digo aos meus clientes: se você pressionar a palheta com o dedo e ela não voltar rapidamente, o UV já venceu. Substitua-a imediatamente.
Para quantos milhares de ciclos de limpeza a lâmina é classificada antes de deixar rastros?
Toda vez que especifico um sistema para um local solar remoto, o cliente me pergunta: “Quanto tempo antes de eu precisar enviar um caminhão para trocar um limpador?”
Uma palheta limpador EPDM industrial devidamente formulada tem uma vida útil de 100.000 a 150.000 ciclos de limpeza em condições normais. Em ambientes com UV extremo e poeira abrasiva, esse número cai para 50.000–80.000 ciclos efetivos. Após isso, a borda da palheta perde sua precisão e começa a deixar rastros visíveis no vidro da tampa da lente.

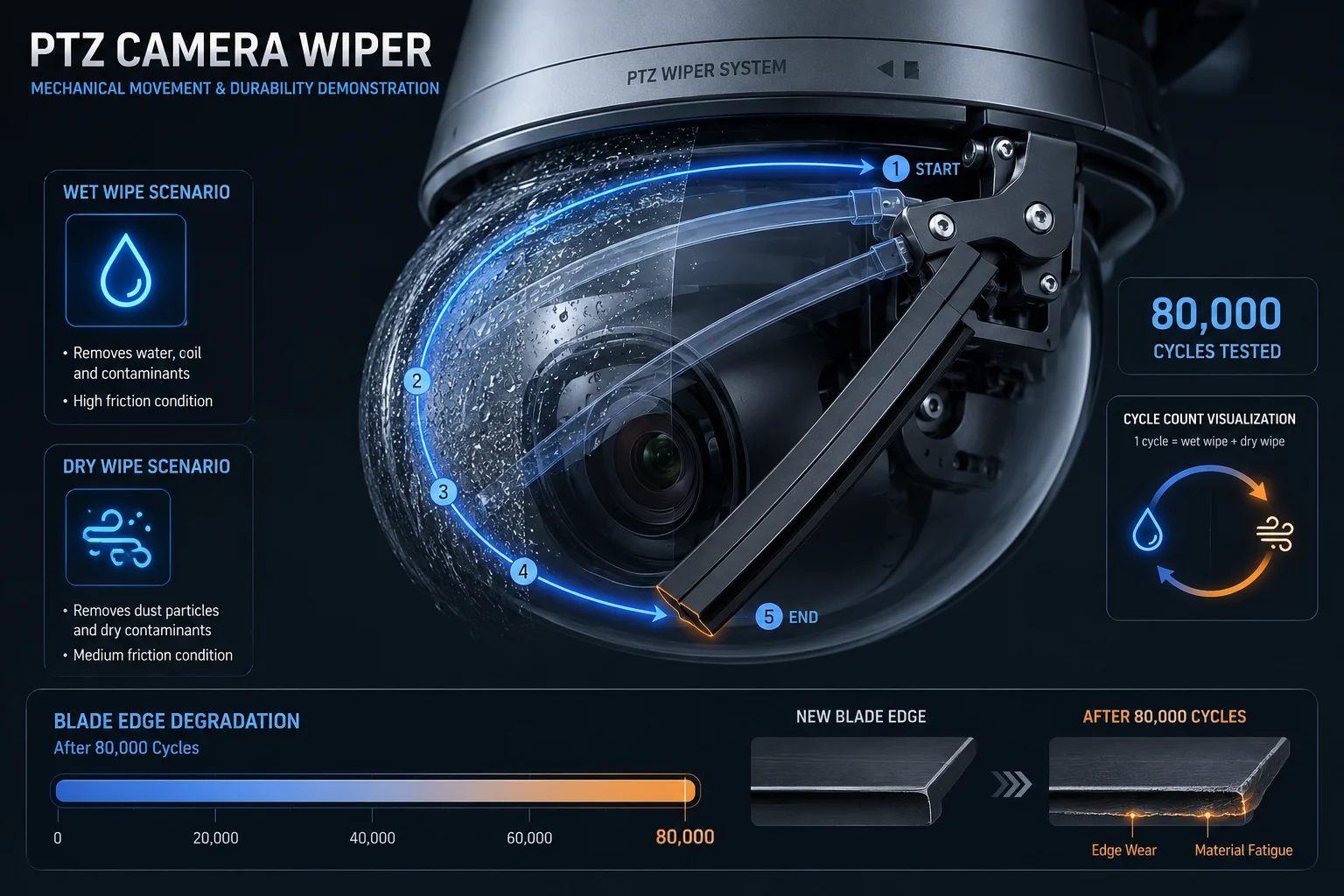

Classificação de vida útil do ciclo do limpador PTZ
O que Conta como um “Ciclo”
Um ciclo significa uma passagem completa pelo vidro e de volta. A maioria dos limpadores PTZ opera a cerca de 45–60 ciclos por minuto quando ativos. Se você acionar o limpador por 30 segundos durante um evento de chuva, isso consome aproximadamente 25–30 ciclos. Parece pouco. Mas ao longo de meses de acionamentos automáticos, isso se acumula rapidamente.
A matemática para locais remotos
Deixe-me percorrer um cenário real. Digamos que seu sistema acione o limpador 4 vezes por dia, rodando 20 segundos cada vez a 50 ciclos por minuto. Isso é cerca de 67 ciclos por dia. Ao longo de um ano, são aproximadamente 24.000 ciclos. Portanto, uma lâmina classificada para 80.000 ciclos em condições de poeira e UV oferece cerca de 3,3 anos de serviço.
Mas eis o problema — a limpeza a seco destrói as lâminas mais rápido do que qualquer outra coisa.
Limpeza a Seco vs. Limpeza com Líquido
| Condição | Vida Útil Efetiva do Ciclo | Razão |
|---|---|---|
| Limpeza com líquido (com fluido de lavagem) | 100.000–150.000 ciclos | O fluido lubrifica e remove partículas |
| Limpeza a seco (sem líquido) | 50.000–80.000 ciclos | Areia e poeira agem como lixa |
| Limpeza a seco em UV extremo | 30.000–50.000 ciclos | Poeira endurecida por UV arranha a borda da lâmina |
É por isso que sempre recomendo a lógica de “não limpe a menos que precise”. Nosso firmware PTZ pode ser configurado para acionar o limpador apenas quando um sensor de chuva4 detecta umidade ou quando a análise de imagem5 detecta um padrão de borrão. Esta regra simples pode dobrar a vida útil da sua lâmina.
Revestimento de PTFE estende a vida útil do ciclo
As palhetas de alta qualidade recebem uma microcamada de revestimento de PTFE (Teflon)6 na borda de limpeza. Isso faz duas coisas. Primeiro, reduz o atrito entre a palheta e o vidro em cerca de 40%. Menos atrito significa menos desgaste da borda por ciclo. Segundo, a camada de PTFE atua como um escudo físico contra a penetração de UV na superfície da borracha. Já vi palhetas com revestimento de PTFE durarem 30-50% mais do que as sem revestimento no mesmo ambiente.
Posso substituir facilmente a lâmina do limpador em campo sem desmontar a cabeça PTZ?
Ouvi histórias de terror de técnicos que tiveram que remover uma cúpula PTZ inteira apenas para trocar uma tira de borracha de 1 cm. Isso é mau design.
Sim. Em uma câmera PTZ projetada corretamente, a palheta usa um clipe de liberação rápida ou um mecanismo de trava deslizante. Você pode substituí-la em menos de 2 minutos sem ferramentas e sem remover a cabeça PTZ de seu suporte. A palheta desliza para fora do braço do limpador e a nova se encaixa no lugar.

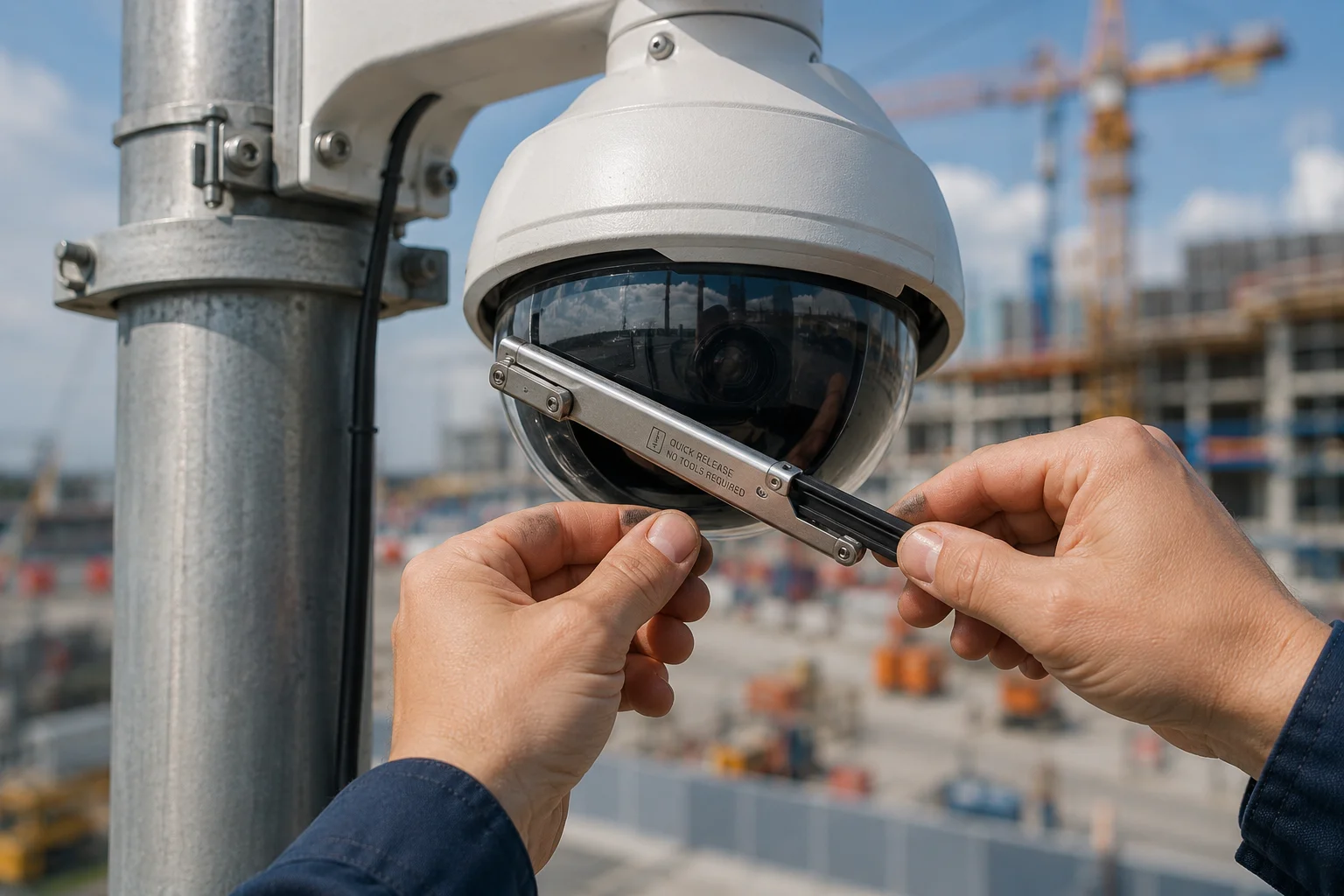

palheta PTZ de substituição em campo
Como Funciona a Liberação Rápida
O braço do limpador tem uma pequena aba com mola no ponto de conexão. Você pressiona a aba, desliza a palheta antiga para fora lateralmente e desliza a nova para dentro até ouvir um clique. Sem parafusos. Sem chaves Allen. Não é necessário desligar a câmera. Todo o processo leva menos tempo do que trocar o refil de uma caneta.
Isso é importante por causa de onde essas câmeras ficam. Elas ficam em postes de 6 metros no meio de canteiros de obras. Elas ficam penduradas em estruturas de pontes sobre rodovias. Elas vigiam fazendas solares a 80 km da cidade mais próxima. Cada minuto que um técnico passa em uma escada é um custo — e um risco à segurança.
O que Verificar Durante uma Troca em Campo
Quando você já estiver lá em cima trocando a palheta, gaste 60 segundos inspecionando estes itens:
- Tensão do braço do limpador: A mola dentro do braço deve segurar a palheta firmemente contra o vidro. Se o braço parecer solto, a mola também pode precisar ser substituída.
- Superfície do vidro: Passe o dedo pela tampa da lente. Se sentir picadas ou arranhões profundos, o próprio vidro pode precisar ser substituído — nenhuma palheta limpará a água de um vidro danificado.
- Bico lavador: Sopre no orifício do bico para confirmar que ele não está entupido com depósitos de cálcio de água dura.
Comparação de Design: Bom vs. Ruim
| Recurso de Design | Design Amigável para Campo | Design Ruim |
|---|---|---|
| Fixação da lâmina | Clipe/deslize sem ferramentas | Parafusos que exigem chave Allen |
| Acesso | Externo, sem remoção da cúpula | Escondido sob a carcaça |
| Material do braço | Aço inoxidável SS3167 | Aço carbono pintado (enferruja) |
| Lâmina sobressalente incluída | Sim, na caixa | Não |
| Tempo de substituição | < 2 minutos | 15 a 30 minutos |
Eu sempre envio 2–3 tiras de lâminas sobressalentes com cada unidade. Para uma câmera 40X8 onde a clareza da imagem é tudo, uma lâmina sobressalente na caixa economiza ao seu cliente uma visita de caminhão de R$ 500.
O material do limpador permanecerá flexível o suficiente para funcionar a -40°C nos invernos do norte?
Trabalho com integradores no Canadá e na Escandinávia que precisam de câmeras funcionando durante meses de escuridão a -30°C. Um limpador congelado é um limpador inútil.
Sim. EPDM industrial mantém flexibilidade funcional até -40°C, e borracha de silicone especial permanece flexível até -60°C. Nessas temperaturas, a lâmina parecerá mais rígida do que em temperatura ambiente, mas ainda se conformará à superfície do vidro e removerá cristais de gelo de forma eficaz. Abaixo de -40°C, apenas formulações de silicone permanecem confiáveis.
Desempenho do limpador de câmera PTZ em clima frio
O que acontece com a borracha em frio extremo
Toda borracha fica mais rígida à medida que a temperatura cai. Esta é a física básica dos polímeros. As cadeias poliméricas perdem mobilidade e o material se aproxima de sua‘temperatura de transição vítrea (Tg)9‘. Abaixo de Tg, a borracha se torna quebradiça como plástico e rachará sob estresse.
Para EPDM padrão, a Tg fica em torno de -55°C. Isso lhe dá uma margem confortável acima de -40°C. A lâmina ficará visivelmente mais firme, mas não rachará. Para silicone, a Tg fica em torno de -70°C a -80°C, razão pela qual é o material de eleição para implantações árticas.
O Problema da Adesão do Gelo
A baixa temperatura por si só não é o maior desafio. O verdadeiro problema é o gelo se formando entre a lâmina e o vidro. Quando o limpador está em sua posição de estacionamento e a temperatura cai abaixo de zero, a umidade presa sob a lâmina congela e liga a borracha ao vidro. Se o motor tentar forçar a lâmina a se mover, ele pode rasgar a borda de borracha.
Nossa solução é uma combinação de dois recursos:
- Zona de estacionamento aquecida10: Um pequeno elemento de aquecimento resistivo perto da posição de estacionamento mantém a lâmina acima de 0°C quando a câmera detecta condições de congelamento. Isso usa energia mínima — cerca de 2W — o que é importante para locais alimentados por energia solar.
- Posição de estacionamento inteligente: O firmware estaciona a lâmina sob o para-sol, onde a perda de calor radiante é menor. Isso por si só pode manter a lâmina 3–5°C mais quente do que o ar ambiente.
Dicas de Manutenção para Clima Frio
Para projetos no norte de Alberta, Minnesota ou Escandinávia, recomendo estas práticas:
- Use lâminas de silicone se o seu local regularmente registrar temperaturas abaixo de -35°C. A diferença de custo é pequena em comparação com uma implantação falha.
- Ative o ciclo de pré-aquecimento no firmware. Antes que o limpador seja ativado, o sistema executa o aquecedor por 10 segundos para quebrar qualquer ligação de gelo.
- Evite estacionar a lâmina no topo de seu curso. A água escorre e se acumula no ponto mais baixo. Estacione-a na parte inferior, onde a drenagem é melhor.
- Aplique uma fina camada de lubrificante de silicone11 na lâmina durante a manutenção de outono. Isso reduz a aderência do gelo em até 60% e não afeta a qualidade da limpeza.
A combinação de seleção adequada de material e controle inteligente de firmware significa que seu limpador funcionará de forma confiável em uma faixa de temperatura de -40°C a +60°C — cobrindo tudo, desde uma noite de janeiro em Yellowknife até uma tarde de agosto em Riade.
Conclusão
O limpador é uma peça pequena com uma grande função. Escolha EPDM para a maioria dos locais, silicone para extremos, planeje a substituição a cada 2–3 anos em zonas de alta UV e certifique-se de que o design da sua câmera permita trocar a lâmina em minutos — não horas.
