Já vi módulos de laser falharem em campo após apenas um verão. O custo de uma visita técnica para substituí-lo é brutal. Esta é a pergunta que tira o sono dos meus clientes.
Em condições normais, um diodo laser de qualidade em uma câmera PTZ dura de 30.000 a 50.000 horas. Mas em ambientes extremos como calor do deserto ou umidade costeira, esse número cai rapidamente — muitas vezes para 10.000 a 20.000 horas. O verdadeiro vilão é a temperatura da junção, não a idade cronológica.
vida útil componentes centrais laser ambientes extremos câmera PTZ
Abaixo, detalharei as quatro perguntas que mais ouço de integradores como David Miller. Cada uma aborda um ângulo diferente da vida útil do laser. Se você está implantando câmeras de visão noturna a laser de longo alcance em locais hostis, estes são os dados que você precisa antes de assinar uma ordem de compra.
Índice
Quantas horas de operação contínua posso esperar do gerador a laser?
Todo gerente de projeto me faz essa primeira pergunta. Você precisa de um número para o seu orçamento de manutenção. Mas a resposta honesta não é um número único — depende de quão intensamente você usa o laser.
Espere de 20.000 a 50.000 horas de operação contínua de um módulo iluminador a laser de qualidade. A 12 horas por noite, isso equivale a aproximadamente 4,5 a 11 anos. Mas operar com potência máxima em altas temperaturas pode reduzir isso para 8.000 a 15.000 horas.
gerador laser horas operação contínua câmera PTZ
O que “Vida Útil” realmente significa para um Diodo Laser?
Quando um fabricante diz “50.000 horas”, ele não quer dizer que o laser morre subitamente na hora 50.001. Eles estão falando sobre o padrão de manutenção L70 de lúmens 2. Isso significa que a saída do laser cai para 70% de seu brilho original. Nesse ponto, o alcance de visão noturna da sua câmera diminui. Uma câmera que antes iluminava alvos a 800 metros pode atingir apenas 500 metros. O laser ainda funciona. Mas não faz mais o trabalho para o qual você o comprou.
Veja como os números se desdobram na prática:
| Cenário de Operação | Vida Útil L70 Estimada | Equivalente no Mundo Real |
|---|---|---|
| Condições de laboratório (25°C, 70% de potência) | ~50.000 horas | ~11,4 anos a 12h/noite |
| Exterior padrão (35°C, potência total) | ~30.000 horas | ~6,8 anos a 12h/noite |
| Calor extremo (50°C+, potência total) | ~10.000–15.000 horas | ~2,3–3,4 anos a 12h/noite |
A Regra de Arrhenius: Por que a Temperatura é Tudo
Existe uma regra bem conhecida na física de semicondutores. Para cada aumento de 10°C na temperatura da junção, a vida útil do diodo laser é aproximadamente reduzida pela metade. Isso é chamado de Equação de Arrhenius 1. Não é um palpite grosseiro. É apoiado por décadas de dados de falha de fabricantes de lasers de telecomunicações.
Precisa medição da temperatura da junção do laser 3 é crucial para prever a vida útil. Portanto, se um módulo laser for classificado para 50.000 horas a 25°C de temperatura de junção, operá-lo a 55°C de temperatura de junção significa que você pode obter apenas cerca de 6.000 a 8.000 horas. Essa é uma diferença enorme. E em uma caixa PTZ selada, sob o sol direto do Texas, a temperatura interna pode facilmente atingir 60°C ou mais sem um projeto térmico adequado.
Como a Loyalty-Secu Estende Esses Números

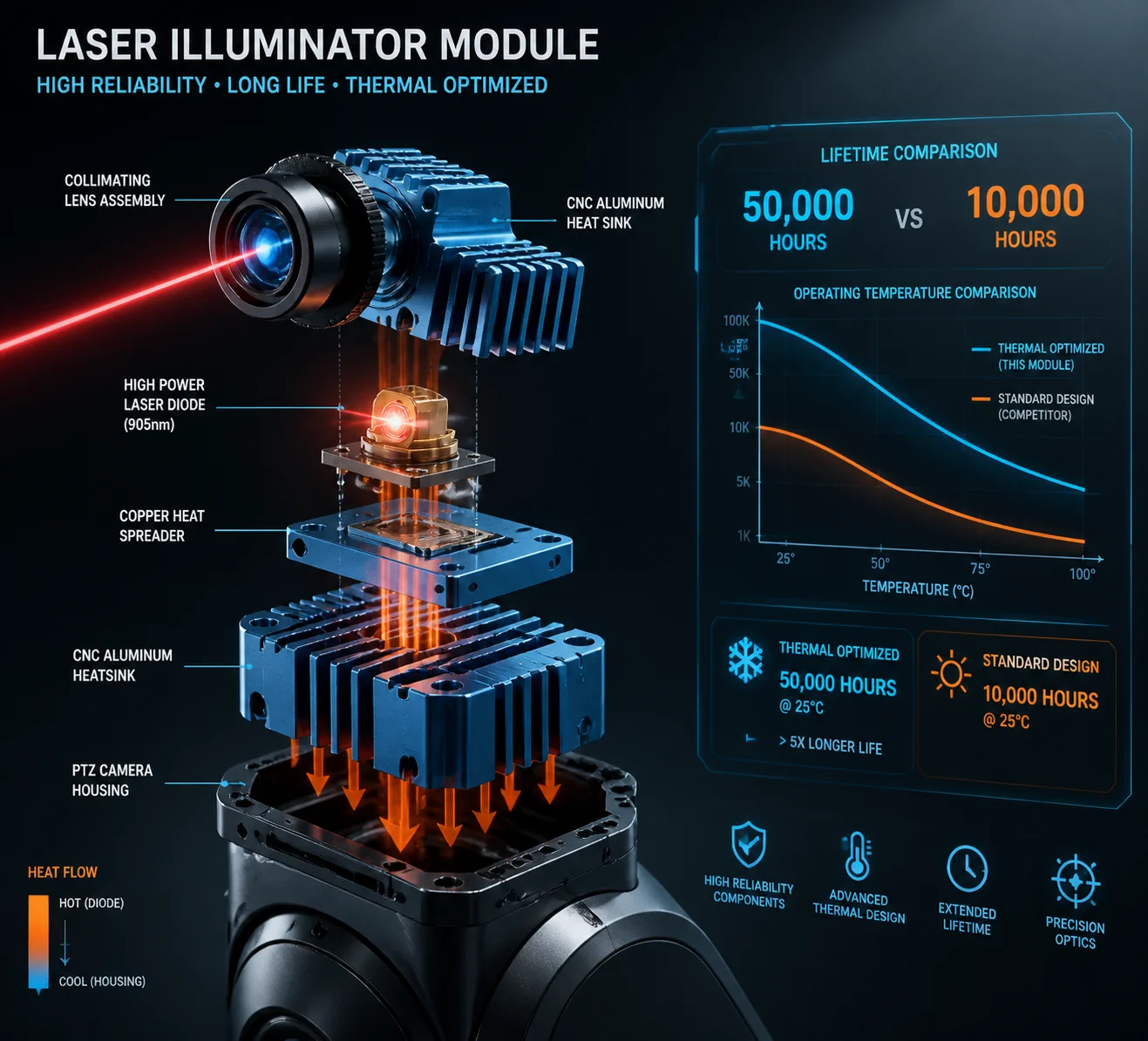

Na Loyalty-Secu, não apenas aparafusamos um módulo laser em uma câmera e consideramos feito. Nosso iluminador a laser fica em um dissipador de calor de alumínio usinado em CNC. Toda a carcaça PTZ atua como um espalhador de calor. Também usamos um driver de corrente constante com feedback de temperatura em tempo real via ATPC (Controle Automático de Potência de Temperatura) 4. Quando o sensor interno detecta calor alto, o firmware reduz automaticamente a corrente de acionamento em 10–15%. Você perde uma pequena quantidade de alcance. Mas ganha milhares de horas extras de vida. Para um local remoto onde uma visita técnica custa R$ 2.000, essa troca faz todo o sentido.
O brilho do laser se degrada significativamente após dois anos de uso noturno?
Recebo essa pergunta muitas vezes de integradores que garantem suas instalações por 2 a 3 anos. Eles precisam saber se o laser os deixará em apuros em uma revisão no local do cliente.
Após dois anos de uso noturno (aproximadamente 8.700 horas), um módulo laser bem projetado deve reter 85–95% de seu brilho original. Você não notará a queda na câmera. Mas módulos baratos sem gerenciamento térmico podem perder 30% ou mais no mesmo período.
degradação do brilho do laser dois anos de uso noturno

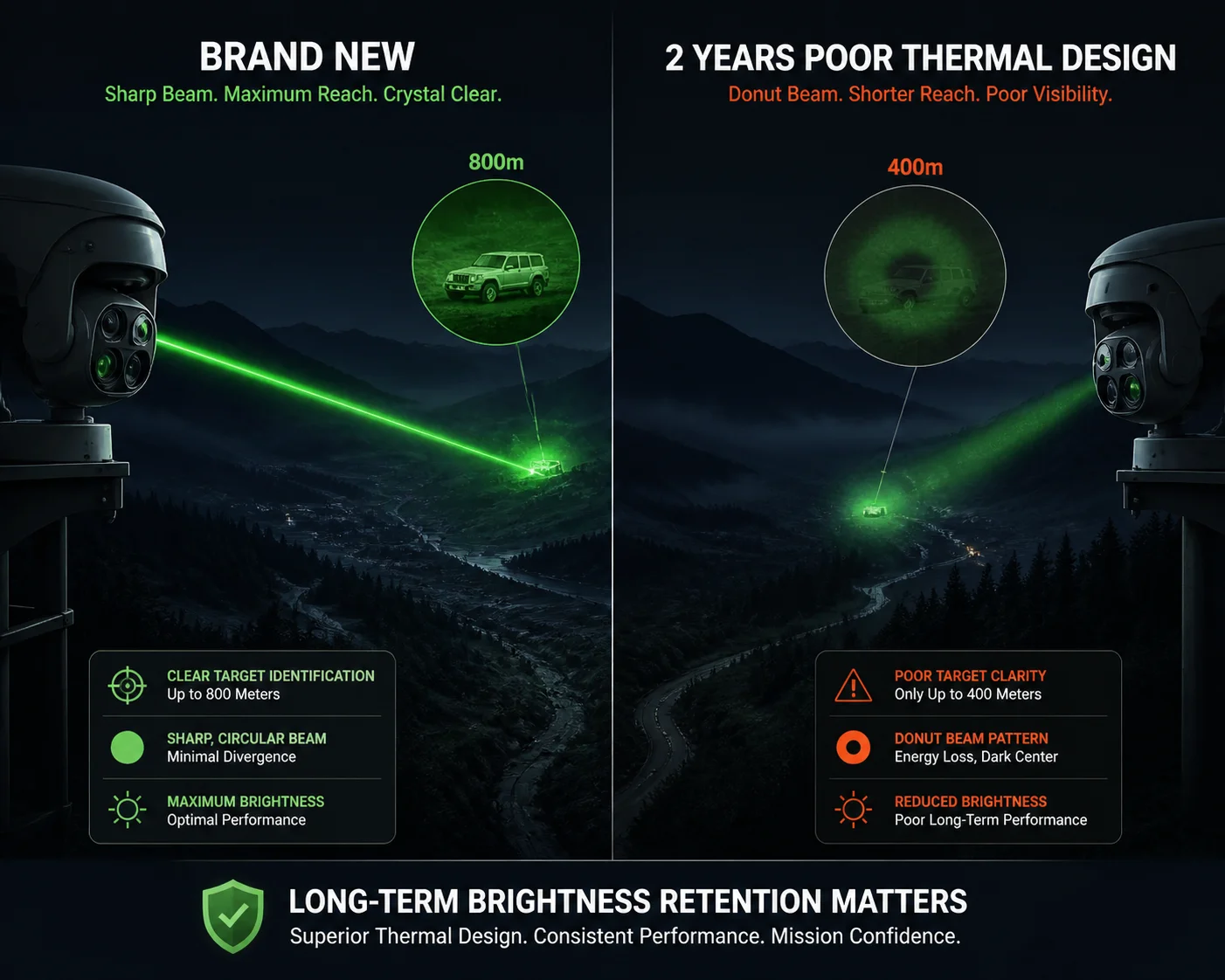

Como Identificar a Degradação Precoce
A maneira mais fácil de verificar a saúde do laser é observar o ponto do feixe em uma parede ou superfície plana a curta distância. Um laser saudável produz um ponto limpo, redondo e uniforme. Quando o núcleo do laser começa a se degradar, você verá sinais específicos:
- Centro escuro (“padrão de rosca”): O meio do feixe perde intensidade antes das bordas. Isso significa que a cavidade do laser está desenvolvendo defeitos internos.
- Bordas irregulares: A forma do feixe se torna oval ou tem manchas claras e escuras. Isso indica danos na faceta do chip do laser.
- Distância de projeção reduzida: Se sua câmera costumava identificar uma pessoa a 600 metros e agora tem dificuldades a 400 metros, a saída do laser caiu abaixo dos níveis úteis.
A Verificação de Realidade de Dois Anos
| Qualidade do Módulo Laser | Brilho no Ano 1 | Brilho no Ano 2 | Brilho no Ano 3 |
|---|---|---|---|
| Premium (bom design térmico) | ~97% | ~92% | ~85% |
| Intermediário (dissipador de calor básico) | ~90% | ~80% | ~65% |
| Econômico (sem gerenciamento térmico) | ~80% | ~60% | Falhou ou inutilizável |
Esses números assumem 12 horas de operação noturna em um clima moderado (média de 30°C). Em ambientes mais quentes, mova tudo uma coluna para a esquerda.
O que Causa o Aprofundamento da Curva?
A degradação do laser não é linear. Ela segue um curva de banheira 10 padrão de taxa de falha. Nas primeiras centenas de horas, unidades fracas falham precocemente — esta é a mortalidade infantil. Em seguida, a curva se achata por um longo período estável. Após um certo ponto, a curva se inclina acentuadamente para cima. Esta é a fase de desgaste.
A física por trás disso é simples. À medida que o laser opera, pequenos defeitos de cristal dentro do semicondutor crescem lentamente. Esses defeitos absorvem luz em vez de emiti-la. O driver do laser compensa, aplicando mais corrente. Mais corrente significa mais calor. Mais calor significa crescimento mais rápido dos defeitos. Torna-se um ciclo de feedback. Uma vez que você está na parte íngreme da curva, o laser pode ir de “levemente fraco” a “morto” em apenas algumas semanas.
É por isso que sempre digo aos clientes: se você notar uma queda de 20% no alcance, não espere. Planeje sua substituição agora. O declínio se acelerará.
ATPC: O Recurso Que Lhe Dá Tempo
ATPC significa Controle Automático de Potência de Temperatura. Nossas câmeras PTZ a laser Loyalty-Secu incluem este recurso como padrão. O sistema lê o sensor de temperatura interno a cada segundo. Quando a temperatura sobe, o driver reduz a corrente em pequenos passos. Quando esfria à noite, o sistema aumenta novamente. Isso mantém o laser operando em seu “ponto ideal” e evita o ciclo de degradação descontrolada que descrevi acima. Para o projeto de David no deserto do Texas, isso não é opcional — é essencial.
A umidade ou o calor extremos encurtarão o MTBF do diodo laser?
Eu pessoalmente vi módulos de laser destruídos pela umidade em menos de seis meses. Não é uma morte lenta. Um dia o laser funciona bem. Na manhã seguinte, ele se foi. A umidade é o assassino silencioso.
Sim. A umidade extrema pode causar falha súbita e catastrófica do diodo laser — não apenas degradação gradual. O calor encurta a vida de forma previsível pela regra de Arrhenius. Mas a umidade mata por corrosão eletroquímica, e isso pode acontecer durante a noite se a vedação falhar.
umidade extrema calor diodo laser MTBF falha
Os Três Assassinos Ambientais, Classificados
Nem todas as condições extremas são igualmente perigosas. Aqui está como eu as classifico com base em anos de dados de falhas de campo:

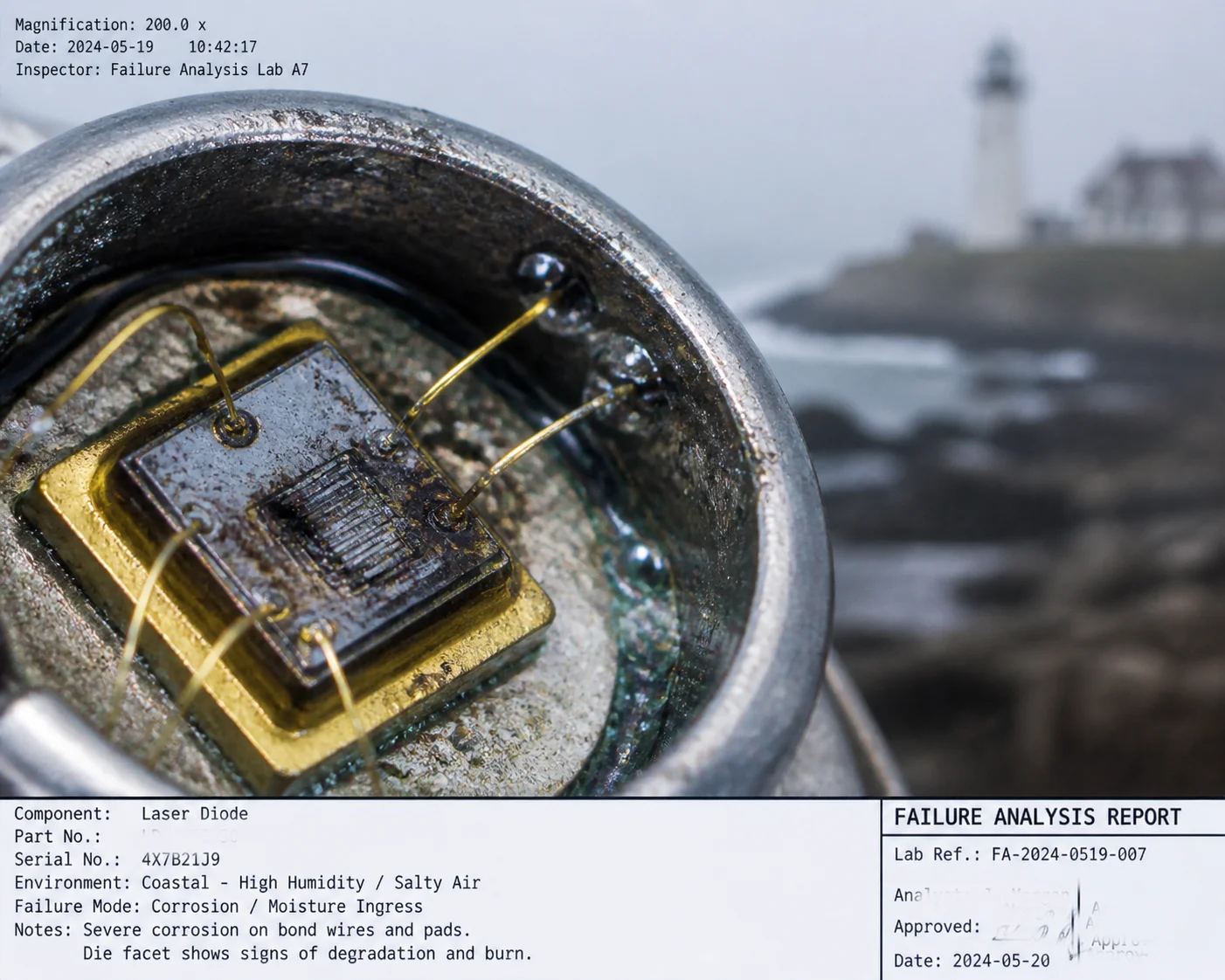

Assassino #1: Umidade + Vedação Ruim
Um chip de diodo laser é incrivelmente pequeno. A área ativa tem frequentemente menos de 1 mm de largura. Mesmo uma pequena quantidade de vapor de água dentro do módulo selado pode causar corrosão eletroquímica na face do chip. Sob polarização elétrica, íons metálicos migram pela superfície. Isso cria um curto-circuito. O laser não diminui lentamente — ele queima em um flash.
A solução é simples na teoria, mas difícil na prática: selagem hermética 5. Na Loyalty-Secu, usamos um processo de dupla encapsulação para o núcleo do laser. O chip do laser fica dentro de seu próprio submódulo selado. Esse submódulo, por sua vez, fica dentro da carcaça com classificação IP67 da câmera. Duas barreiras, não uma. Para implantações costeiras ou tropicais, isso é inegociável.
Assassino #2: Alta Temperatura Sustentada
Como expliquei acima, a regra de Arrhenius governa o envelhecimento térmico. Mas há um segundo efeito que muitas pessoas perdem. Em altas temperaturas, a corrente de limiar do laser aumenta. Isso significa que o driver deve aplicar mais corrente apenas para ligar o laser. Mais corrente significa mais calor residual. Isso cria um risco de fuga térmica. Se o driver não tiver um loop de feedback de temperatura, o laser pode se destruir em uma única tarde quente.
Causa #3: Estresse de Ciclo de Energia
Em sistemas 4G alimentados por energia solar, o laser frequentemente liga e desliga muitas vezes por noite — acionado por alertas de movimento. Cada inicialização envia um pico de corrente através do chip do laser. Esse pico pode danificar o revestimento da face. Ao longo de milhares de ciclos, microfissuras se formam. Eventualmente, a face falha.
Nossa solução é um circuito de driver de partida suave 6. Em vez de sobrecarregar o laser com corrente total instantaneamente, aumentamos a corrente gradualmente ao longo de 2–3 milissegundos. Isso parece um detalhe minúsculo. Mas pode dobrar o número de ciclos de energia seguros de 50.000 para mais de 100.000.
MTBF vs. MTTF: Saiba o que você está comprando
Muitos fornecedores citam MTBF (Tempo Médio Entre Falhas) 7. Mas para um diodo laser, MTTF (Tempo Médio Para Falha) é mais honesto. MTBF implica que a unidade pode ser reparada e devolvida ao serviço. Um diodo laser queimado não pode ser reparado. Ele deve ser substituído. Sempre pergunte ao seu fornecedor: “Isso é MTBF ou MTTF? E a que temperatura foi testado?”
| Fator Ambiental | Impacto no MTTF do Laser | Estratégia de Mitigação |
|---|---|---|
| Alta umidade (>80% UR) | Pode causar falha instantânea | Cavidade do laser com vedação dupla (IP67) |
| Calor sustentado (>50°C ambiente) | Reduz o MTTF em 50–75% | Dissipador de calor de alumínio + firmware ATPC |
| Ciclo de energia frequente (>100x/dia) | Danos na face ao longo de 6–12 meses | Circuito de acionamento de partida suave |
| Névoa salina (locais costeiros) | Corrói conectores e vedações | Revestimento conforme de grau marítimo 8 |
Posso substituir apenas o módulo laser se ele falhar, ou preciso de uma nova câmera?
Esta é a pergunta de ouro. Quando um laser falha em campo, a última coisa que você quer ouvir é “você precisa comprar uma câmera totalmente nova”. Eu projetei nosso sistema para que isso nunca aconteça.

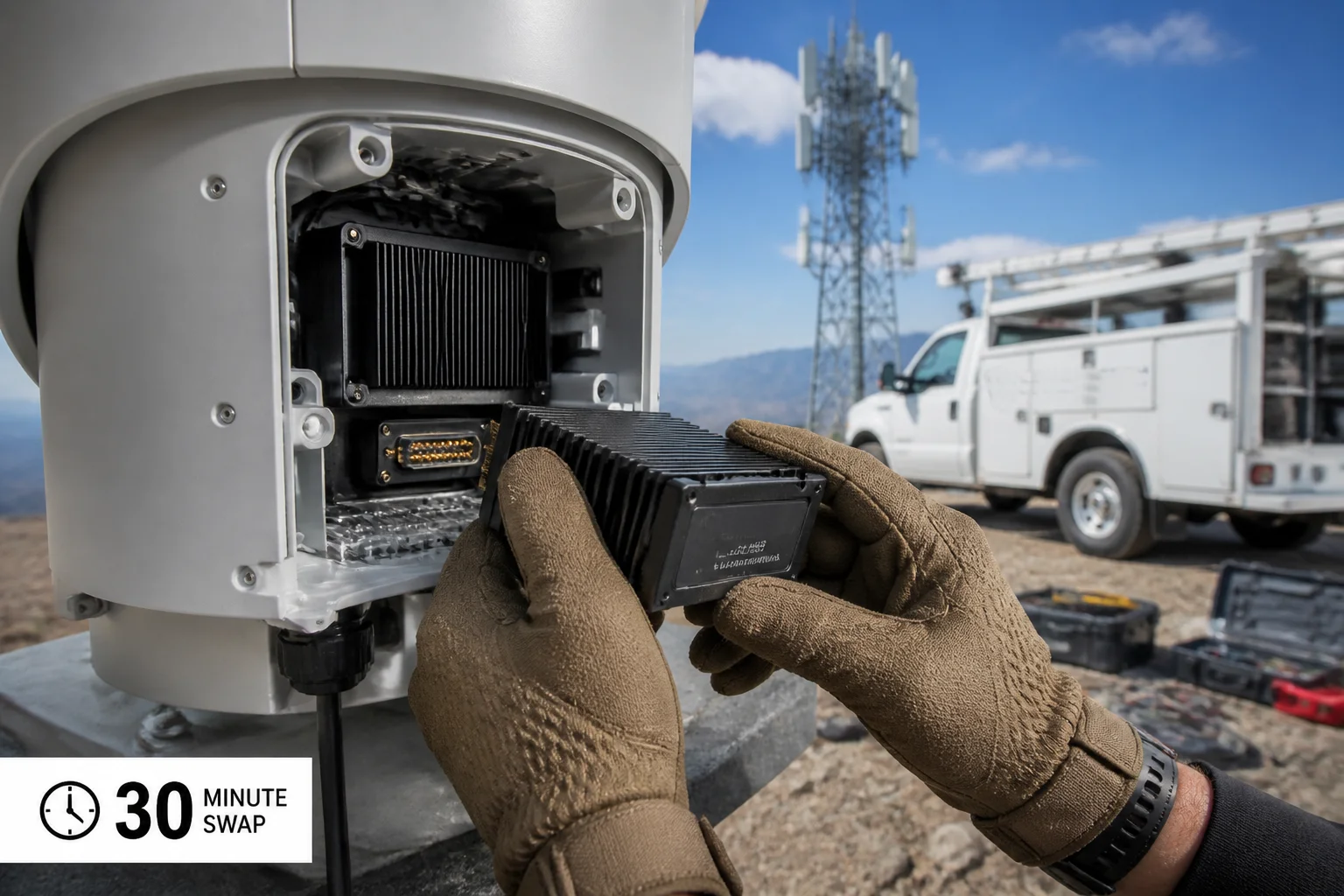

Na maioria das câmeras PTZ a laser Loyalty-Secu, o módulo iluminador a laser é uma unidade separada e substituível em campo. Você não precisa substituir a câmera inteira. Um técnico treinado pode trocar o módulo a laser no local em menos de 30 minutos sem ferramentas especiais.
câmera PTZ com módulo a laser substituível para serviço de campo
Por que o Design Modular Importa para o Custo Total de Propriedade
Deixe-me colocar isso em dólares. Uma câmera PTZ a laser de longo alcance completa pode custar de $1.500 a $3.000, dependendo das especificações. O módulo iluminador a laser sozinho pode custar de $200 a $500. Se o laser falhar após 3 anos e você tiver que substituir a câmera inteira, seu custo por ano de propriedade dobrou. Mas se você puder trocar apenas o módulo, estenderá a vida útil da câmera para 8 a 10 anos. Para uma frota de 50 câmeras em um projeto de oleoduto ou fronteira, essa diferença soma dezenas de milhares de dólares.
Como Funciona Nossa Arquitetura Modular
Na Loyalty-Secu, o módulo a laser se conecta à placa principal da câmera através de um conector padronizado 9. O módulo inclui:
- O chip do diodo a laser
- O conjunto da lente de colimação
- A placa de circuito impresso do driver com circuitos de partida suave e ATPC
- A base do dissipador de calor de alumínio
Ao remover quatro parafusos e desconectar um cabo, o módulo inteiro desliza para fora. O substituto desliza para dentro. Você liga a câmera e o firmware detecta automaticamente o novo módulo. Nenhuma recalibração necessária. Nenhuma atualização de firmware. Nenhum laptop necessário no local.
O que Perguntar ao Seu Fornecedor Antes de Comprar
Nem todos os fabricantes projetam para substituição em campo. Alguns encapsulam o módulo a laser em epóxi dentro do corpo da câmera. Outros usam conectores proprietários que exigem serviço de fábrica. Antes de se comprometer com um fornecedor, faça estas perguntas:
- “O módulo laser é um componente separado e substituível?” Se a resposta for não, desista — a menos que o preço seja tão baixo que você trate a câmera como descartável.
- “Posso comprar módulos laser de reposição separadamente?” Alguns fornecedores venderão a câmera, mas se recusarão a vender peças de reposição. Isso o obriga a comprar uma nova câmera toda vez.
- “Qual é o procedimento de substituição?” Peça um vídeo ou um guia passo a passo. Se exigir o envio da câmera de volta para a China, considere 4–6 semanas de inatividade e mais de R$ 1.000 em frete.
- “O módulo de substituição precisa de calibração de firmware?” Em nossas câmeras, não. Mas alguns concorrentes exigem uma etapa de calibração de fábrica que não pode ser feita em campo.
O Cronograma de Substituição no Mundo Real
Para os projetos de David em locais remotos do Texas, sempre recomendo manter um módulo laser sobressalente para cada dez câmeras implantadas. O custo é mínimo. E quando um módulo atingir o fim de sua vida útil — o que acontecerá, eventualmente — a troca leva menos tempo do que dirigir até o local. Esse é o objetivo do design modular. Você planeja para falhas. Você torna a falha barata e rápida de consertar. E você mantém o sistema do seu cliente funcionando sem problemas.
Conclusão
A vida útil do laser depende do calor, umidade e qualidade do design. Escolha câmeras com ATPC, cavidades de laser com vedação dupla e módulos substituíveis em campo. Planeje a substituição — não espere que nunca aconteça.
