Qual é a lógica de comutação para o sistema de iluminação dupla de LED IR + Laser?

Já vi muitas câmeras PTZ falharem à noite. Os LEDs IR ofuscam alvos próximos. O laser cega o centro. O verdadeiro problema? Lógica de comutação ruim entre os dois.

O sistema de iluminação dupla LED IR + Laser alterna com base no nível de zoom, brilho da cena e regras de segurança. Em grande angular, apenas os LEDs IR são ativados. À medida que a lente aumenta o zoom, o sistema reduz gradualmente a potência do LED e aumenta a saída do laser. Em zoom máximo, o laser assume completamente. Firmware inteligente adiciona buffers de histerese e feedback baseado em imagem para manter a transição suave e sem cintilação.

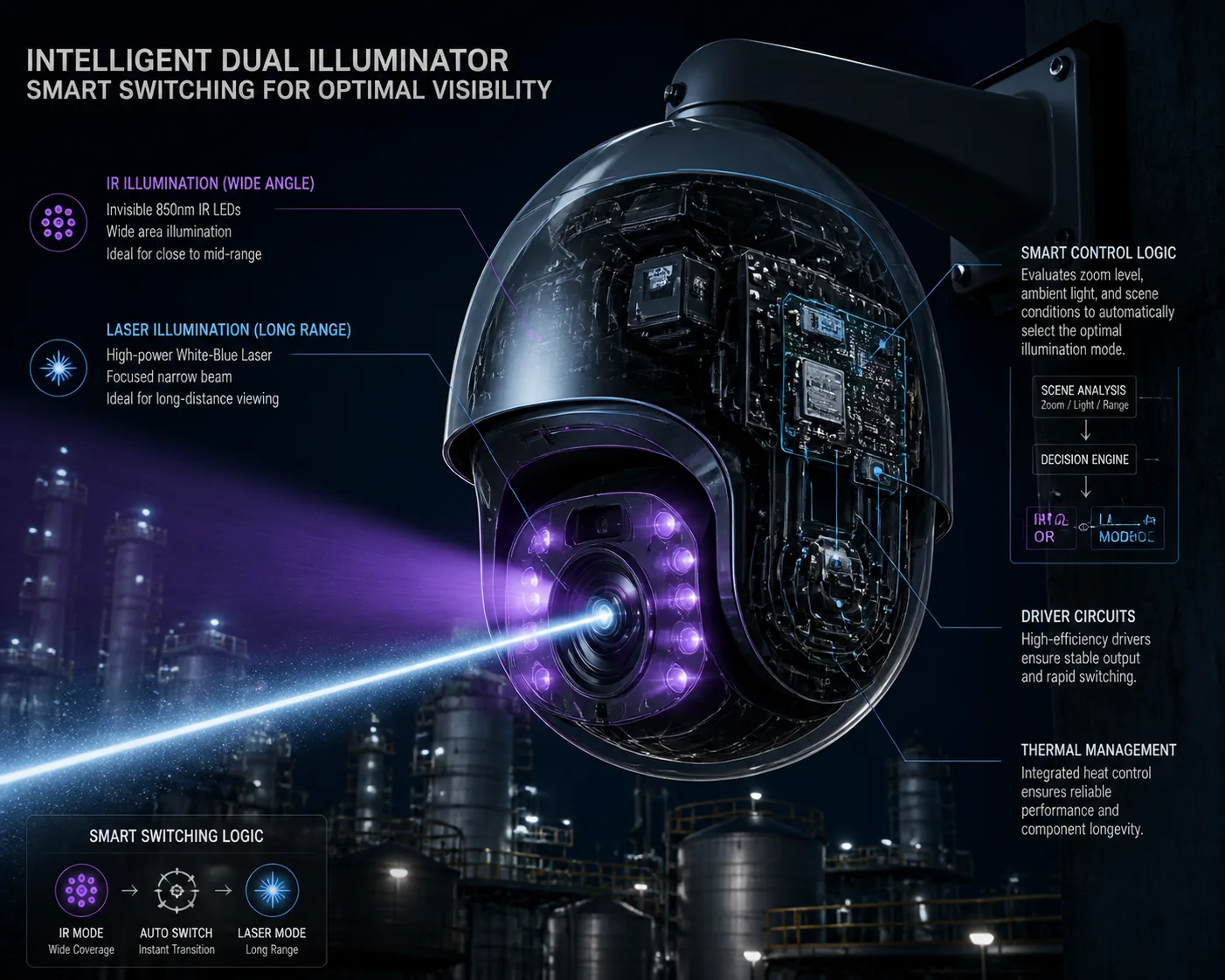

Lógica de comutação da câmera PTZ com iluminação dupla de LED IR e Laser

Vou detalhar cada parte dessa lógica de comutação abaixo. Você aprenderá os limites exatos de zoom, se você pode executar ambos os sistemas ao mesmo tempo, como evitar cintilação e quais configurações você pode ajustar através da interface web. Se você está adquirindo câmeras PTZ da China para projetos de visão noturna de longo alcance, este é o detalhe técnico que separa um brinquedo de R$200 de uma ferramenta de R$2.000.

Em que nível de zoom a câmera transita de LEDs IR para o módulo laser?

Eu costumava pensar que a comutação acontecia em um ponto fixo. Não acontece. A transição é uma curva gradual, não um corte abrupto. E se o seu fornecedor lhe disser o contrário, isso é um sinal de alerta.

Na maioria das câmeras PTZ profissionais de iluminação dupla, a transição começa em torno de 8x–12x de zoom óptico. Abaixo dessa faixa, apenas os LEDs IR estão ativos. Entre 8x e 20x, ambos os sistemas se sobrepõem com proporções de potência variáveis. Acima de 20x, o laser se torna a principal fonte de luz e os LEDs caem para uma saída mínima ou zero.

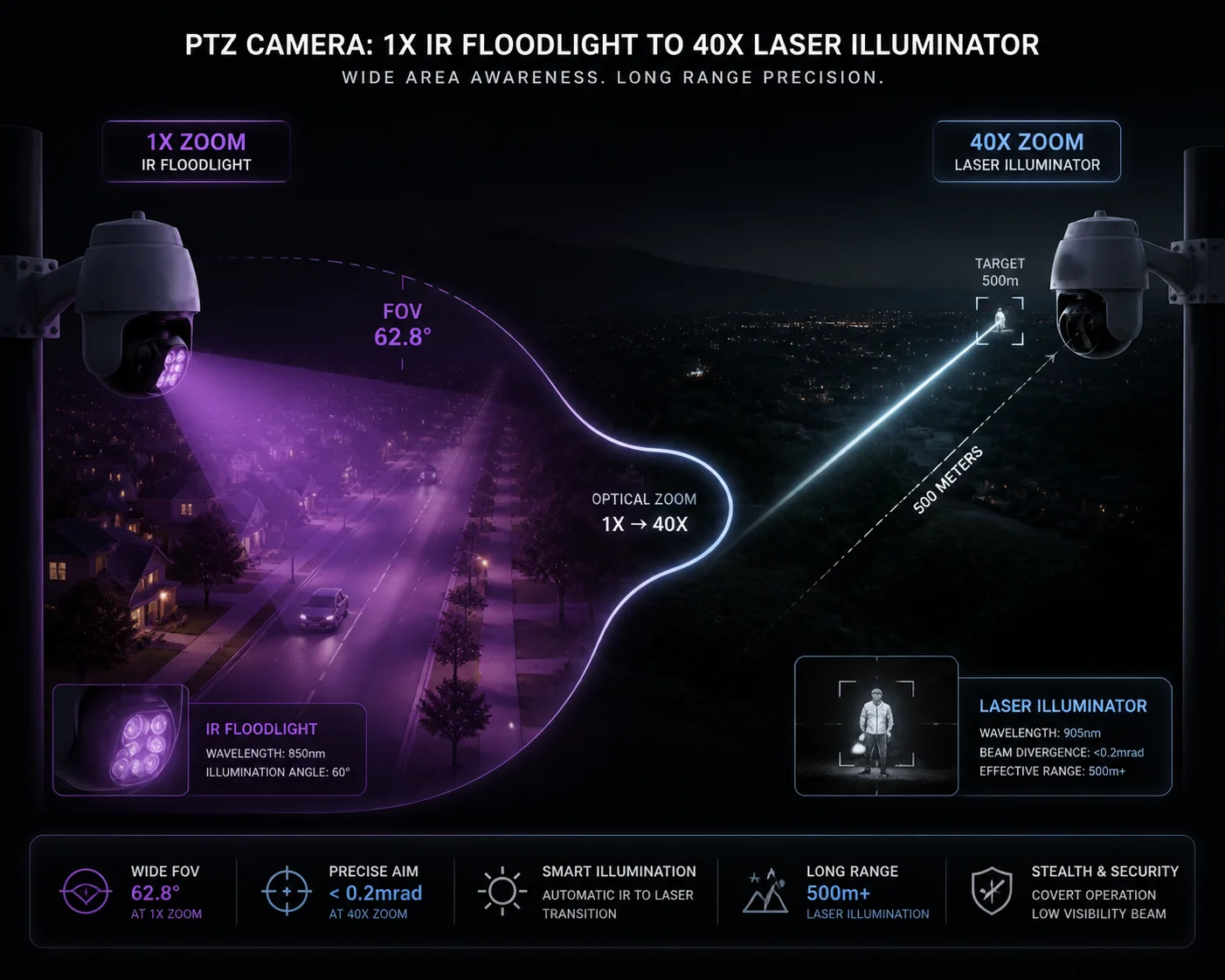

Nível de zoom da câmera PTZ e ponto de transição laser IR

O limite exato de zoom depende da lente da sua câmera e da configuração do firmware. Mas o princípio subjacente é sempre o mesmo: combinar o ângulo de iluminação com o campo de visão (FOV) da lente. Isso é conhecido como rastreamento de zoom ⁶ em engenharia óptica.

Por que os LEDs IR funcionam melhor em grande angular

Os LEDs IR têm uma ampla dispersão do feixe. A maioria dos arrays cobre de 30° a 60°. Isso corresponde ao campo de visão quando sua lente está em zoom de 1x a 8x. A luz se espalha uniformemente pela cena. Alvos a 20–80 metros recebem iluminação boa e uniforme.

Se você ligar o laser neste nível de zoom, você cria um ponto quente brilhante no centro. As bordas do quadro ficam escuras. Alvos próximos ficam superexpostos. A imagem se torna inutilizável para identificação.

Por que o laser assume o controle em zoom alto

Em zoom de 20x ou 30x, o FOV da sua lente se estreita para apenas 2°–3°. Os LEDs IR não conseguem focar sua energia em um ângulo tão pequeno. Sua luz já se dispersou e perdeu intensidade a mais de 200 metros.

Um módulo laser pode projetar um feixe estreito — às vezes com apenas 0,5°. Essa energia concentrada atinge 300m, 500m, até 1km. E em um sistema bem projetado (como ZLID — Zoom Laser IR Diode), o ângulo do feixe laser se ajusta em sincronia com a lente. Quando a lente aumenta o zoom para 2°, o laser também se estreita para cerca de 2°.

A Zona de Sobreposição: Onde Ambos Trabalham Juntos

A faixa intermediária (aproximadamente 8x a 20x) é onde as coisas ficam interessantes. Aqui, o firmware executa o LED e o laser em potência parcial. O LED fornece uma camada base suave de luz. O laser adiciona um impulso focado no centro.

Faixa de zoom	Potência do LED IR	Potência do Laser	Uso Principal
1x – 8x	80% – 100%	DESLIGADO	Campo próximo, ampla cobertura
8x – 12x	50% – 80%	10% – 30%	Transição de médio alcance
12x – 20x	20% – 50%	30% – 70%	Ponte de médio a longo alcance
20x – 40x	0% – 20%	70% – 100%	Vigilância de longo alcance

Esta zona de sobreposição é crítica. Se a sua câmera saltar diretamente do LED para o laser sem qualquer transição, verá uma mudança súbita de brilho nas imagens gravadas. Isso é inaceitável para evidências de nível forense. Essa transição gradual é conhecida como dissolução cruzada ⁷ em sistemas de controle de iluminação.

Na Loyalty-Secu, configuramos essa curva durante o desenvolvimento do firmware. Mapeamos o comprimento focal da lente para níveis de potência específicos de LED e laser. Em seguida, testamos em completa escuridão, de 10 metros a 500 metros. Cada posição de zoom deve produzir uma imagem utilizável — sem estouro de branco, sem buracos negros, sem cintilação.

Posso forçar ambos os sistemas a trabalhar simultaneamente para obter o máximo de brilho em médio alcance?

Recebo essa pergunta de integradores de sistemas quase toda semana. A resposta curta é sim, mas você provavelmente não deveria fazê-lo sem entender as desvantagens.

Sim, a maioria das câmeras PTZ profissionais permite que você ative manualmente os LEDs IR e o laser ao mesmo tempo. No entanto, operar ambos com potência total cria problemas — superexposição central, iluminação irregular e aumento do consumo de energia. A melhor abordagem é usar a configuração “Smart IR” ou “Modo Misto” da câmera, que equilibra automaticamente ambas as fontes com base no feedback da imagem.

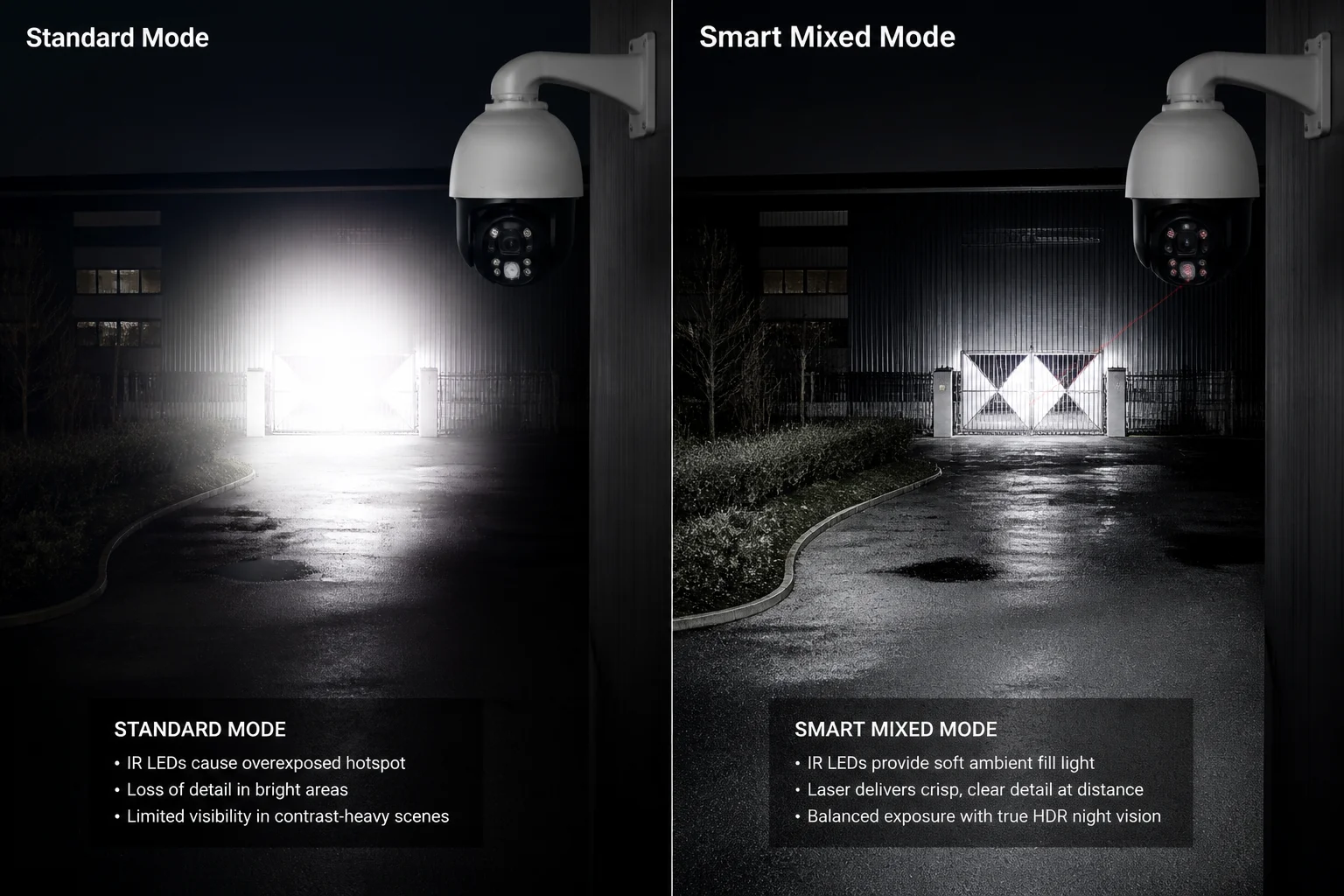

Iluminação dupla de LED IR e laser trabalhando em conjunto em câmera PTZ

Deixe-me explicar por que “mais luz” nem sempre significa “melhor imagem”.”

O Problema da Superexposição

Quando você força o LED e o laser a operarem a 100%, o centro do quadro é atingido duas vezes. O LED fornece uma iluminação ampla. O laser adiciona um feixe focado por cima. O resultado? O centro se torna uma mancha branca. O AGC (Controle Automático de Ganho) da câmera tenta compensar escurecendo todo o quadro. Agora, suas bordas estão muito escuras e o centro ainda está muito brilhante.

Isso é especialmente ruim em distâncias médias (50–150 metros). O alvo está perto o suficiente para o LED iluminar, mas também dentro do alcance efetivo do laser. A iluminação dupla cria problemas em dobro.

Quando o Modo Simultâneo Realmente Ajuda

Existem cenários específicos em que operar ambos faz sentido:

• Nevoeiro ou chuva forte: Partículas de água dispersam a luz IR. Ter LED e laser aumenta a chance de alguns fótons atingirem o alvo e retornarem. A maior coerência do laser ajuda a penetrar na umidade.
• Ambientes muito escuros com distâncias mistas: Se você precisar monitorar um perímetro de 100 metros e também observar um portão a 300 metros, um modo misto pode cobrir ambas as zonas ao mesmo tempo — LED para o campo próximo, laser para o alvo distante.
• Teste e comissionamento: Durante a instalação, operar ambos os sistemas ajuda você a verificar o alinhamento e a cobertura antes de definir o perfil automático.

Modos de Operação Recomendados

Modo	Estado do LED	Estado do Laser	Melhor para
Automático (Padrão)	Vinculado ao Zoom	Vinculado ao Zoom	Vigilância Geral
Apenas LED	LIGADO (Smart IR)	DESLIGADO	Armazéns, interior, curto alcance
Apenas Laser	DESLIGADO	LIGADO (potência ajustável)	Alvos de longo alcance 300m+
Misto / Manual	LIGADO (fixo %)	LIGADO (fixo %)	Cenas de nevoeiro, chuva, dupla distância
Furtividade / Luz Estelar	DESLIGADO	DESLIGADO	Monitoramento discreto, consumo ultrabaixo

Para a maioria dos projetos, recomendo deixar a câmera no modo Automático. O firmware gerencia o equilíbrio melhor do que substituições manuais em 90% dos casos. Mas se você estiver trabalhando em um ambiente hostil — nevoeiro costeiro, poeira do deserto, chuva forte — pergunte ao seu fornecedor se eles suportam um modo “Penetração de Nevoeiro” ou “Forçar Misto”. Nós integramos isso em nosso firmware como uma opção selecionável.

Como o sistema evita “cintilação” durante a transição entre IR e laser?

Este é o problema que tira o sono dos gerentes de projeto. Você instala 50 câmeras. Elas funcionam bem durante o dia. Então, à noite, toda vez que uma câmera dá zoom, a imagem pisca como uma lâmpada quebrada. Seu cliente liga. Sua reputação é abalada.

O sistema evita cintilação usando um buffer de histerese em torno do limite de comutação. Em vez de comutar LED e laser no mesmo ponto de zoom (por exemplo, 10x), o firmware usa dois limites separados — o laser é ativado em 12x ao aumentar o zoom, mas só é desativado em 8x ao diminuir o zoom. Esta zona de buffer de 4x elimina o ciclo rápido de ligar/desligar que causa cintilação visível no vídeo gravado.

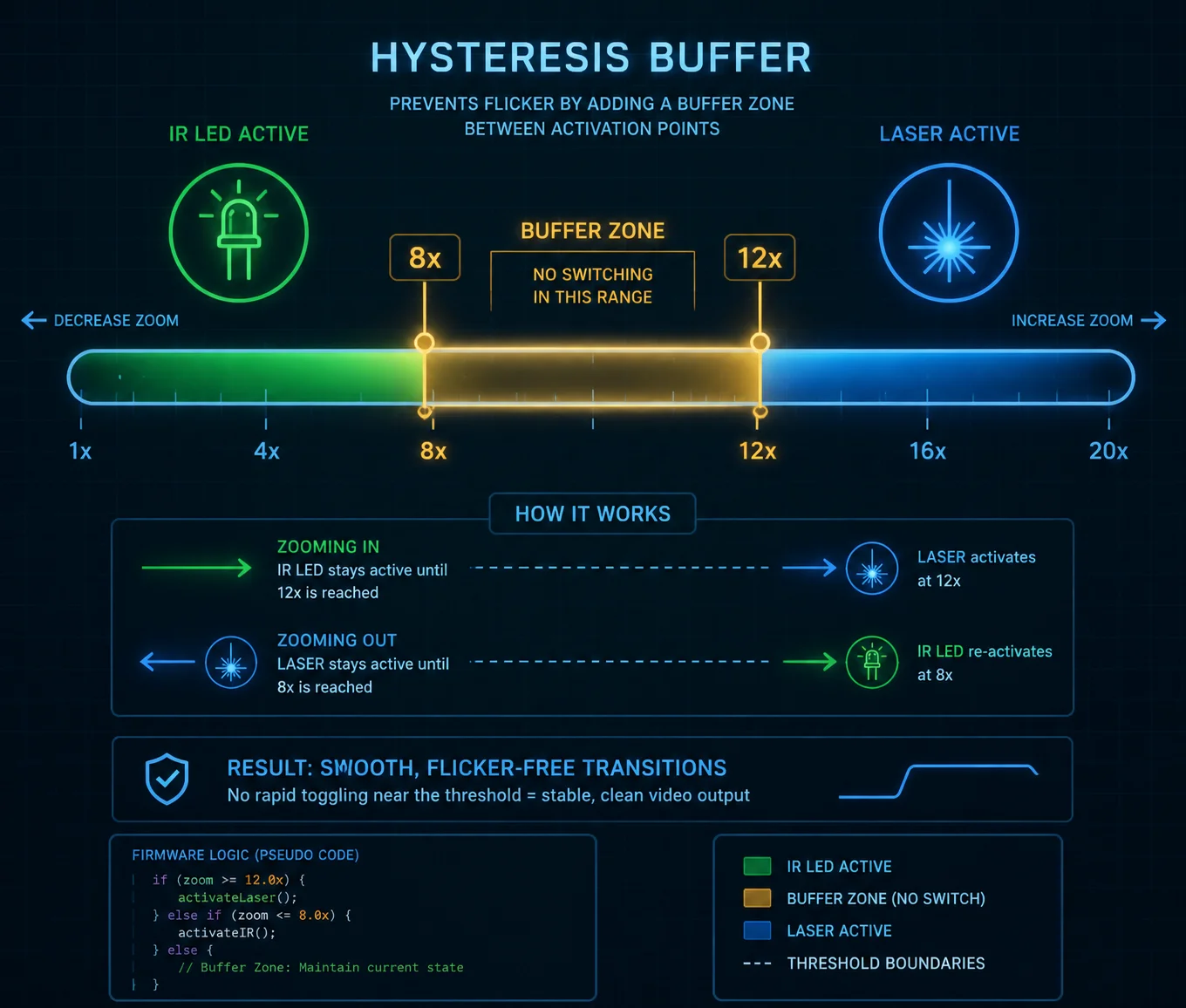

Buffer de histerese evitando cintilação na comutação de laser de LED IR

A cintilação não é apenas irritante. Corrompe evidências. Dispara alertas de movimento falsos. Faz com que seu armazenamento NVR se encha de clipes inúteis. Veja como um bom firmware resolve isso.

O que Causa a Cintilação em Primeiro Lugar

Imagine que o limite de comutação está definido exatamente em 10x de zoom. A câmera está em um tour predefinido. Ela aumenta o zoom para 10x. O laser liga. A imagem fica mais brilhante. A exposição automática se ajusta. A imagem muda. O foco automático da câmera caça ligeiramente. O motor de zoom se ajusta em uma fração. Agora o zoom lê 9,8x. O laser desliga. A imagem cai em brilho. A exposição se ajusta novamente. O motor de zoom corrige. Agora ele lê 10,1x. O laser liga novamente.

Este loop se repete várias vezes por segundo. Cada ciclo cria um salto de brilho visível. Em um fluxo de vídeo de 30fps, isso parece um piscar rápido. Isso é cintilação.

Como a Histerese Resolve Isso

Histerese ¹ é um conceito de engenharia simples. Significa usar dois limites diferentes — um para subir, um para descer.

• Aumente o zoom além de 12x: O laser é ativado.
• Diminua o zoom além de 8x: O laser é desativado.
• Entre 8x e 12x: O sistema mantém o estado em que já estava.

Isso cria uma zona morta onde nenhuma comutação ocorre. A câmera pode aumentar e diminuir o zoom dentro deste buffer sem acionar nenhuma mudança. O resultado? Imagens suaves e estáveis. Isso também é conhecido como um Schmitt trigger ⁸ em design eletrônico.

O Papel do Power Ramping

Um bom firmware também usa power ramping gradual em vez de ligar/desligar instantâneo. Quando o laser é ativado em 12x, ele não salta para 100% de potência imediatamente. Ele aumenta gradualmente ao longo de 1-2 segundos:

• Quadro 1: Laser a 5%
• Quadro 10: Laser a 15%
• Quadro 30: Laser a 30%
• Quadro 60: Laser na potência alvo

Este fade-in lento é invisível ao olho humano. Ele também dá tempo ao algoritmo de exposição automática da câmera para se ajustar gradualmente, em vez de reagir a um pico súbito de brilho.

O que perguntar ao seu fornecedor

Ao avaliar uma câmera PTZ para iluminação dupla, faça estas perguntas:

1. “Qual é a faixa de histerese para a transição LED para laser?”
2. “O laser aumenta gradualmente ou liga instantaneamente?”
3. “Posso ajustar a largura do buffer de histerese através da interface web?”

Se o fornecedor não puder responder a estas perguntas, a câmera provavelmente usa um simples interruptor rígido. Isso significa cintilação. E cintilação significa retornos de seus clientes.

Na Loyalty-Secu, definimos o buffer de histerese padrão em 4 etapas de zoom. Para projetos OEM personalizados, podemos ajustar este valor no firmware com base na lente e no caso de uso específicos.

O limite de comutação de luz é ajustável através da interface web da câmera?

Trabalhei com integradores que queriam controle total sobre cada parâmetro. Também trabalhei com instaladores que queriam apenas uma câmera que funcionasse pronta para uso. A resposta precisa servir a ambos.

Sim, em câmeras PTZ de nível profissional, o limite de comutação de luz é ajustável através da interface web. Normalmente, você pode definir o ponto de zoom onde o laser é ativado, os níveis de potência para cada fonte de iluminação, a faixa de histerese e o modo de operação (Automático, Apenas LED, Apenas Laser ou Misto). Algumas câmeras também expõem essas configurações através ONVIF ² ou SDK para integração com plataformas VMS de terceiros.

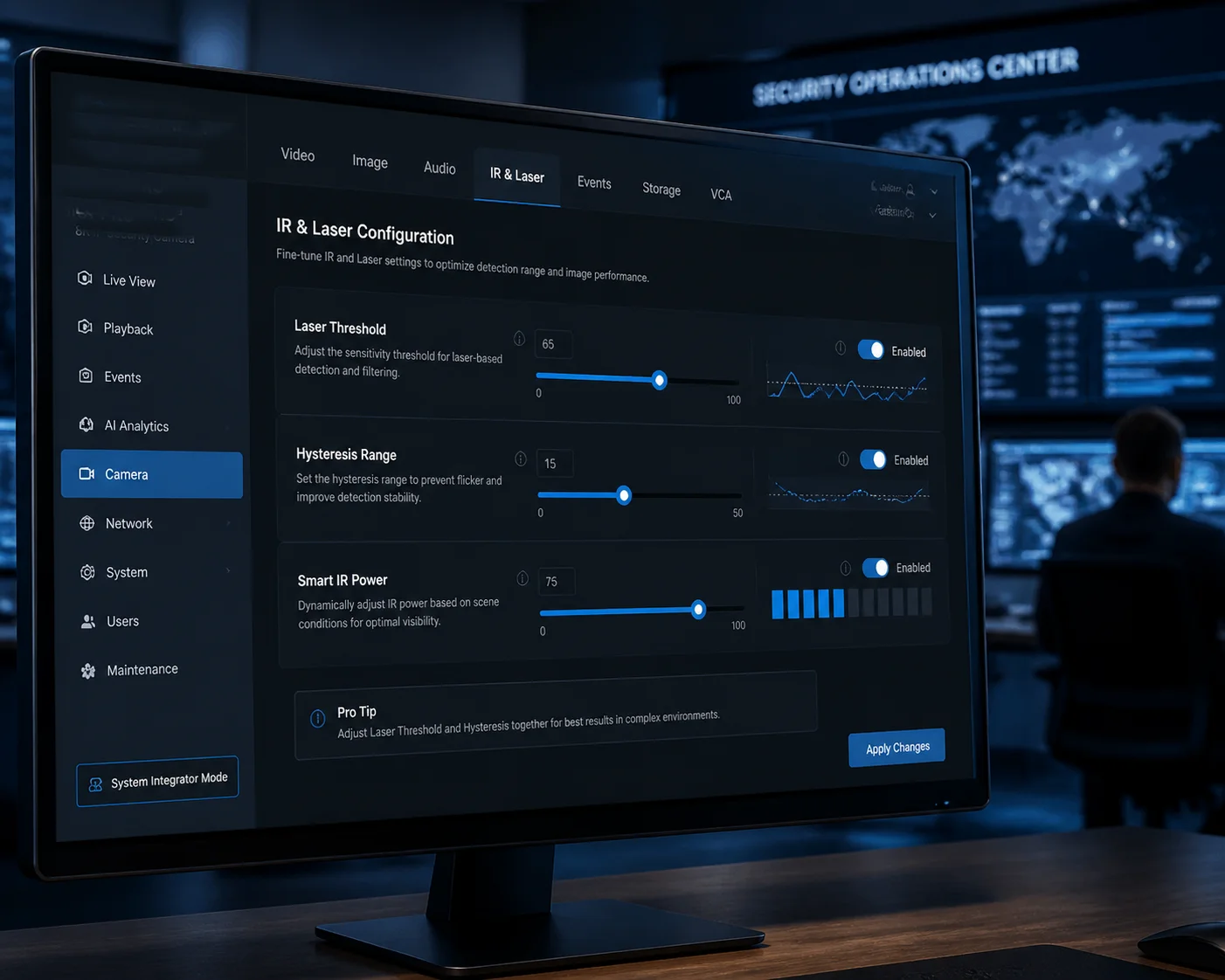

Configurações de comutação de laser de LED IR da interface web da câmera PTZ

Mas nem todas as interfaces web são criadas iguais. Algumas oferecem um único controle deslizante “Modo IR: Automático/Desligado”. Outras oferecem controle total da curva. Veja o que esperar em diferentes níveis de preço.

Interface Básica (Câmeras Econômicas)

Em câmeras de menor custo, você pode ver apenas:

• Modo IR: Automático / Manual / Desligado
• Brilho IR: Baixo / Médio / Alto

É isso. Nenhum controle separado para LED e laser. Sem ajuste de limiar. Sem configurações de histerese. O firmware decide tudo internamente, e você não pode substituí-lo.

Isso funciona bem para instalações simples. Mas se você precisar ajustar o comportamento para um local específico — digamos, o perímetro de uma prisão onde o laser nunca deve ativar abaixo de 20x devido a regulamentos de segurança ocular — você está preso.

Interface Avançada (Câmeras Profissionais)

Em câmeras PTZ profissionais, a interface web deve oferecer:

• Controles separados de LED e Laser: Liga/desliga e ajuste de potência independentes para cada fonte.
• Configurações de limiar de zoom: Você pode definir o nível de zoom em que o laser começa a ativar.
• Largura do buffer de histerese: Zona morta ajustável para evitar cintilação.
• Sensibilidade IR Inteligente: Quão agressivamente a câmera reduz a potência do LED/laser quando detecta superexposição.
• Predefinições de modo: Automático, Apenas LED, Apenas Laser, Misto, Furtivo.

Integração com VMS e SDK

Para implantações grandes, seus integradores não farão login em 200 câmeras uma por uma. Eles precisam de acesso à API. Os principais protocolos a serem verificados são:

Recurso	Protocolo / Método	O que ele controla
Troca de modo IR	Perfil S do ONVIF	Liga/desliga básico e modo automático
Controle de potência do laser	SDK do Fabricante	% de energia granular e limite
Perfis vinculados ao zoom	CGI / API personalizado	Mapear posições de zoom para configurações de luz
Iluminação de tour predefinida	ONVIF + SDK	Diferentes configurações de IR por posição predefinida
Atualização de firmware	HTTP / FTP	Enviar curvas de comutação atualizadas remotamente

Na Loyalty-Secu, nossas câmeras expõem controle total de IR e laser através da interface web e do nosso SDK. Para clientes OEM, podemos personalizar o layout da interface e os valores padrão para corresponder à sua marca e caso de uso. Se você precisar de controle de laser compatível com ONVIF para integração com Marco ³ ou Íris Azul ⁴, nós o integramos ao firmware desde o primeiro dia.

Uma Nota sobre Configurações de Segurança

Uma coisa que você não deve ser capaz de mudar livremente é a lógica de segurança. A distância mínima na qual o laser ativa deve ser bloqueada no firmware, não exposta como um controle deslizante ajustável pelo usuário. Se alguém acidentalmente definir o laser para ativar em zoom 1x, uma pessoa a 5 metros da câmera pode receber um feixe de IR concentrado nos olhos.

Bloqueamos nossos parâmetros de segurança atrás de uma senha de nível de engenharia. Apenas pessoal autorizado pode modificar a distância de ativação do laser e os limites de potência máxima. Isso protege seus usuários finais e mantém seu projeto em conformidade com IEC 60825-1 ⁵. Isso é referido como intertravamento de segurança a laser ⁹ em engenharia de segurança.

Conclusão

A lógica de comutação de LED IR + Laser se resume a três coisas: posição do zoom, brilho da cena e limites de segurança. Acertando isso no firmware, sua câmera entrega imagens limpas de 10 metros a 1 quilômetro — sem cintilação, sem estouro de branco, sem pontos cegos. Esse tipo de iluminação adaptativa ¹⁰ é o que separa os sistemas de vigilância profissionais dos equipamentos de nível de consumidor.

---

1. Controle de limiar de histerese para comutação de iluminação sem cintilação. ︎↩︎ 2. Perfil S ONVIF para controle de IR e laser PTZ. ︎↩︎ 3. Integração da API PTZ de iluminação Milestone VMS. ︎↩︎ 4. Controle de laser Blue Iris via comandos ONVIF. ︎↩︎ 5. Classificação de segurança de produtos a laser IEC 60825-1. ︎↩︎ 6. Tecnologia de rastreamento de zoom para sincronização de zoom-laser. ︎↩︎ 7. Controle de iluminação cross-fade para transições suaves de iluminação. ︎↩︎ 8. Histerese de gatilho Schmitt para controle de limiar de comutação. ︎↩︎ 9. Mecanismos de intertravamento de segurança a laser para câmeras PTZ. ︎↩︎ 10. Sistemas de iluminação adaptativa para aplicações de vigilância. ︎↩︎
