Já vi muitos sistemas PTZ alimentados por energia solar ficarem offline no inverno. A causa raiz é quase sempre a mesma — o instalador dimensionou o painel para o verão, não para o pior mês.
Painéis solares monocristalinos nos EUA podem produzir 2 a 4 vezes mais energia no verão do que no inverno. Os principais impulsionadores são as horas de luz solar sazonal, o ângulo do sol, a temperatura e a cobertura de nuvens. Um painel de 100W no Arizona pode gerar 0,5 kWh/dia em julho, mas apenas 0,2 kWh/dia em dezembro. No Noroeste do Pacífico, esse número de inverno pode cair abaixo de 0,1 kWh/dia.
flutuação de energia de painel solar monocristalino nos EUA.
Abaixo, detalho as quatro maiores perguntas que ouço de integradores de sistemas em toda a América do Norte. Cada uma delas é importante se você estiver projetando um sistema de vigilância 4G alimentado por energia solar que deve permanecer online 365 dias por ano. Vamos analisá-las uma por uma.
Índice
Quanto Meu Rendimento Solar Cai Durante os Meses de Inverno com Pouca Luz no Norte?
Se você implantar câmeras solares em Minnesota ou no norte do estado de Nova York, o inverno não é apenas frio — é escuro. Vi clientes perderem semanas inteiras de filmagens porque seu banco de baterias não conseguiu acompanhar.
Nos estados do norte dos EUA (acima de 42° de latitude norte), o rendimento solar de inverno pode cair para apenas 25–40% da produção de verão. Um painel monocristalino de 100W que produz cerca de 0,4 kWh/dia em junho pode entregar apenas 0,1–0,15 kWh/dia em dezembro. Esta é a maior fonte de flutuação na geração de energia para sistemas off-grid.

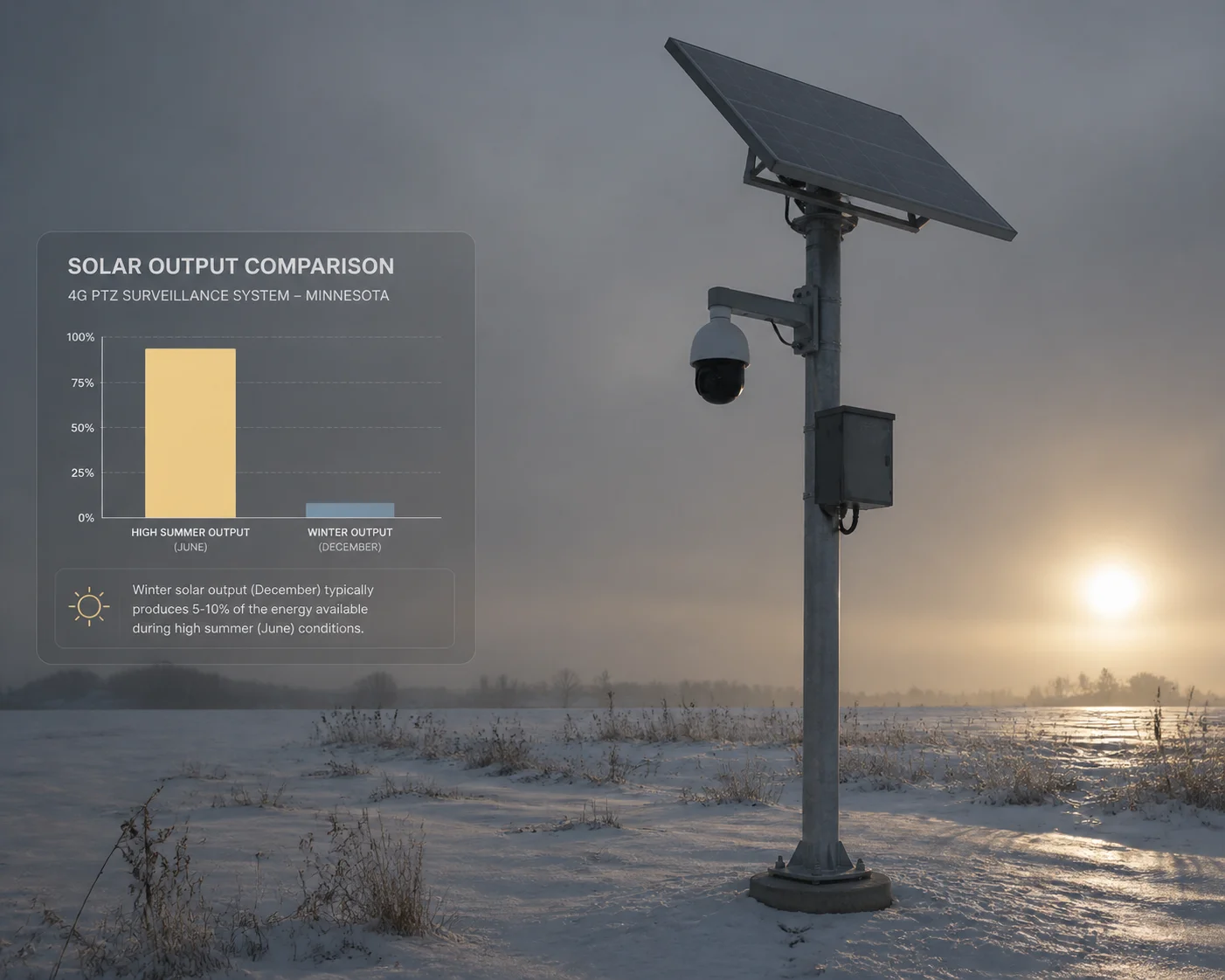

queda no rendimento solar nos meses de inverno no norte dos EUA.
Por Que o Inverno Afeta Tanto?
Duas coisas acontecem ao mesmo tempo no inverno. Primeiro, os dias ficam mais curtos. Em Seattle, você tem cerca de 8,5 horas de luz do dia em dezembro contra 16 horas em junho. Segundo, o sol permanece baixo no céu. Um ângulo solar baixo significa que a luz atinge seu painel em um ângulo acentuado, e a atmosfera absorve mais energia antes que ela atinja a superfície.
A indústria usa uma métrica chamada Horas de Sol Pico (PSH) 5 para medir a energia solar utilizável por dia. Uma PSH equivale a uma hora de luz solar com intensidade de 1.000 W/m². Veja como a PSH muda nos EUA por estação:
| Região | PSH de Verão (Jun–Jul) | PSH de Inverno (Dez–Jan) | Razão Verão-Inverno |
|---|---|---|---|
| Sudoeste (AZ, oeste do TX) | 7–8 | 3–4 | ~2,0–2,5× |
| Latitude média (CO, IL, KS) | 5–6 | 2–3 | ~2,0–2,5× |
| Nordeste / Noroeste do Pacífico (WA, NY, MN) | 5–6 | 1–2 | ~3,0–4,0× |
O que isso significa para um sistema real?
Deixe-me colocar isso em números reais. Pegue um painel monocristalino padrão de 100W com uma eficiência de sistema de 0,75 (considerando perda de fiação, perda de controlador, poeira e temperatura). A fórmula de saída de energia diária é simples:
Energia Diária (kWh) = Potência do Painel (kW) × PSH × Eficiência do Sistema
Para um painel de 100W no Nordeste:
- Verão: 0,1 × 5 × 0,75 = 0,375 kWh/dia
- Inverno: 0,1 × 1,5 × 0,75 = 0,113 kWh/dia
Esse número de inverno é de apenas 113 watts-hora. Uma câmera PTZ 4K operando a 15W consome 360 Wh por dia. Portanto, um painel de 100W no inverno fornece menos de um terço do que você precisa. É por isso que sempre digo aos clientes: dimensionar seu sistema solar para dezembro, não para julho.
A Regra de Redundância de 2,5×
Para instalações no norte, recomendo pelo menos 2,5 vezes a potência do painel que seu cálculo de carga sugere. Se seu sistema de câmera precisar de 15W em média, isso são 360 Wh/dia. No inverno, com 1,5 PSH, você precisa de:
360 Wh ÷ (1,5 PSH × 0,75 de eficiência) = 320W de capacidade do painel
Arredonde para cima. Use 350W ou 400W. Parece exagero no verão, mas seu controlador MPPT lidará com o excesso. A alternativa é uma câmera morta em janeiro.
A Eficiência do Painel é Alta o Suficiente para Carregar a Bateria Durante um Dia Nublado em Seattle?
Seattle tem cerca de 226 dias nublados por ano. Já tive clientes lá que me perguntaram diretamente: “Seu painel solar vai funcionar aqui?” A resposta honesta é: depende de como você projeta o sistema.
Em um dia totalmente nublado em Seattle, um painel monocristalino pode produzir apenas 10-20% de sua potência nominal. Um painel de 100W pode fornecer apenas 10-20W sob nuvens pesadas. Isso geralmente não é suficiente para carregar totalmente uma bateria em um único dia, mas com dimensionamento adequado da bateria e controle MPPT, o sistema ainda pode permanecer online por 3 a 5 dias nublados consecutivos.

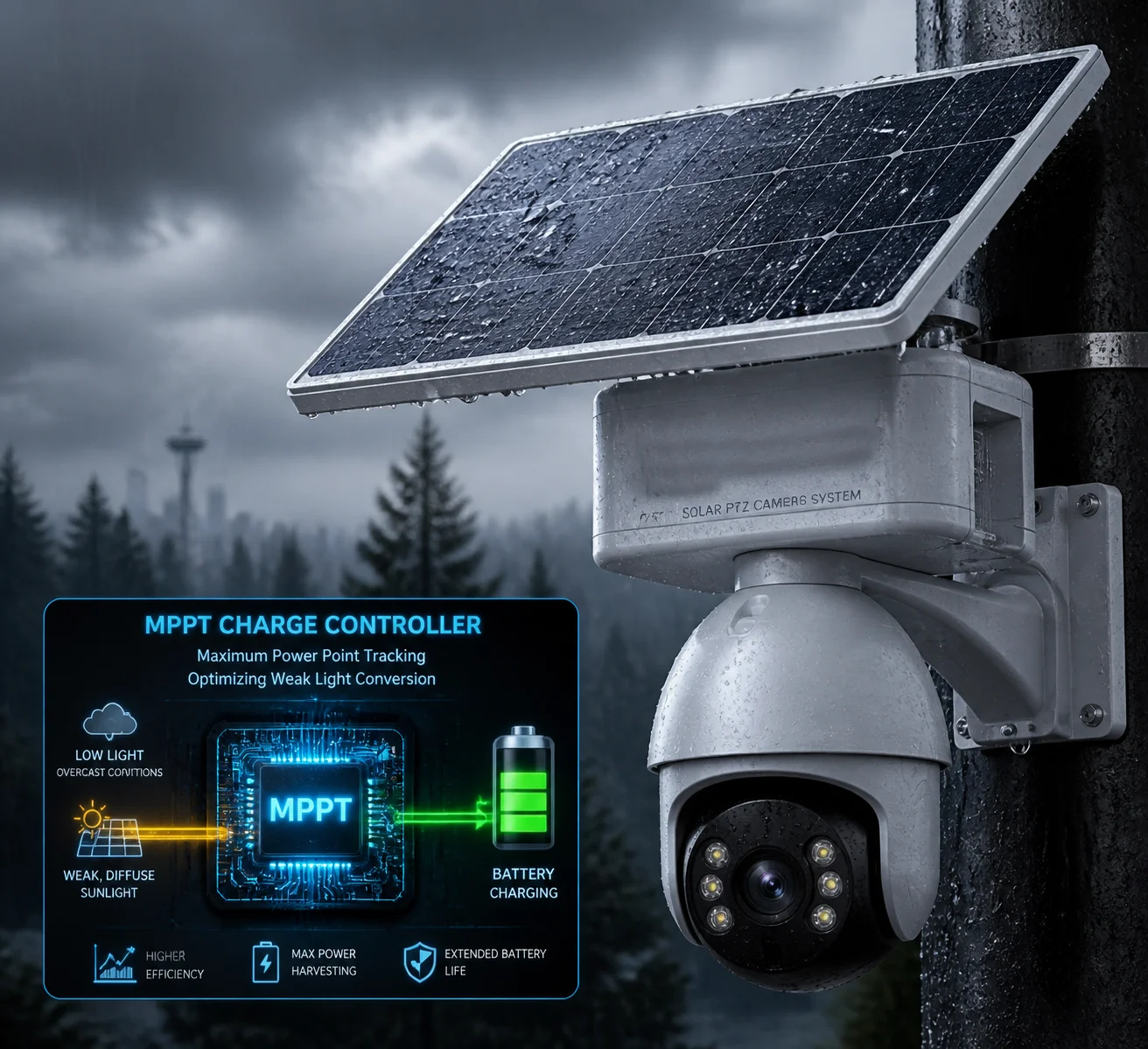

eficiência do painel solar dia nublado Seattle
Como as Nuvens Cortam Sua Energia
Painéis de silício monocristalino respondem à intensidade da luz de forma aproximadamente linear. Quando o sol está forte a 1.000 W/m², você obtém perto da potência nominal. Quando as nuvens reduzem isso para 100-200 W/m², sua saída cai para 10-20% da classificação de placa de identificação.
Aqui está uma análise aproximada de como diferentes condições de céu afetam um painel monocristalino de 100W:
| Condição do Céu | Irradiância (W/m²) | Saída Aproximada do Painel (W) | % da Potência Nominal |
|---|---|---|---|
| Céu limpo, sol pleno | 900–1.000 | 85–95 | 85–95% |
| Nuvens finas / nebulosas | 400–600 | 35–55 | 35–55% |
| Nublado, nuvens espessas | 100–200 | 10–20 | 10–20% |
| Chuva forte / tempestade | 50–100 | 5–10 | 5–10% |
Nota: A saída de “céu limpo” está abaixo de 100% devido a efeitos de temperatura e perdas no mundo real. As classificações STC assumem 25°C de temperatura da célula, o que raramente acontece em campo. Isso está relacionado ao coeficiente de temperatura do painel solar 7 e ao desempenho no inverno.
Por que o MPPT é mais importante com pouca luz
Um controlador de carga PWM barato conecta o painel diretamente à bateria. Quando a tensão do painel cai sob nuvens, o controlador PWM não pode fazer muito a respeito. Um controlador MPPT (Maximum Power Point Tracking) 1 é diferente. Ele ajusta constantemente a carga elétrica para encontrar a combinação de tensão-corrente que extrai mais watts do painel.
O Comparação de eficiência PWM vs MPPT 6 mostra que em condições de pouca luz, o MPPT pode recuperar 20–30% mais energia em comparação com o PWM. Essa é a diferença entre sua câmera permanecer ligada ou escurecer no terceiro dia de um período nublado.
O dimensionamento da bateria é a resposta real
Você não pode lutar contra o clima. Mas você pode armazenar energia suficiente para superá-lo. Para uma implantação em Seattle, recomendo dimensionar a bateria para cobrir pelo menos 5 dias de autonomia — o que significa 5 dias completos de operação da câmera com zero entrada solar.
Se o seu sistema 4G PTZ consome uma média de 15W:
- Consumo diário: 15W × 24h = 360 Wh
- Autonomia de 5 dias: 360 × 5 = 1.800 Wh
- Com 80% de profundidade de descarga LiFePO₄ 2: 1.800 ÷ 0,8 = Capacidade de bateria de 2.250 Wh
Isso é aproximadamente uma bateria de 180 Ah a 12V. Parece grande, mas no Noroeste do Pacífico, é isso que é preciso para manter um sistema online durante novembro e dezembro.
Qual é o Impacto do Acúmulo de Neve na Saída de Energia do Painel?
A neve é o assassino silencioso da vigilância movida a energia solar nos estados do norte. Já vi painéis enterrados sob quinze centímetros de neve por dias. Durante esse tempo, a produção é efetivamente zero.
A neve cobrindo um painel solar pode reduzir a produção de energia em 80–100%. Mesmo uma fina camada de neve bloqueia a maior parte da luz solar de atingir as células. Ao contrário de poeira ou sujeira, a neve não apenas reduz a eficiência — ela pode desligar completamente o painel até que derreta ou deslize.

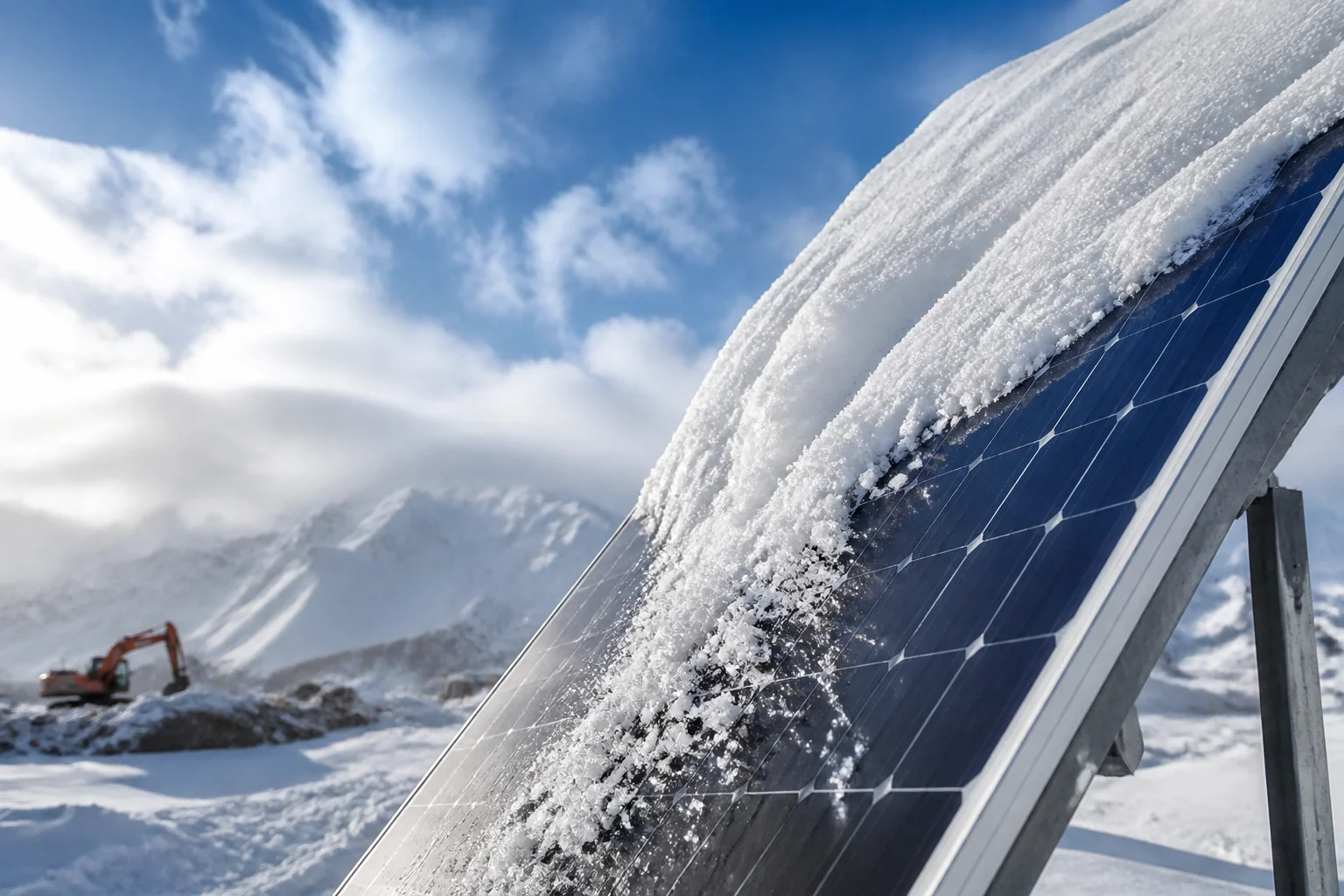

acúmulo de neve na produção de energia de painéis solares
Neve Parcial é Pior do que Você Pensa
A maioria dos painéis monocristalinos é construída com células interligadas em série. Isso significa que todas as células em uma string devem produzir energia para que a string funcione. Se a neve cobrir mesmo uma fileira de células na parte inferior do painel, ela pode bloquear toda a string. O resultado não é uma perda de 10% — pode ser uma perda de 50–100% dependendo da fiação interna do painel e diodo de bypass 3 projeto.
Como o Ângulo de Inclinação Ajuda no Desprendimento da Neve
Um ângulo de inclinação mais acentuado ajuda a neve a deslizar mais rápido. Painéis montados na horizontal (0°) reterão a neve por dias. Painéis a 45° ou mais inclinados desprenderão a neve muito mais rápido, muitas vezes horas após o fim da nevasca, especialmente se a superfície do painel aquecer um pouco acima de zero. O ângulo ideal para desprendimento de neve de módulos fotovoltaicos 8 é tipicamente de 40–50°.
Aqui está um guia geral:
- inclinação de 0–15°: A neve permanece. Pode ser necessário limpá-la manualmente.
- inclinação de 30°: A neve desliza em 1–2 dias na maioria dos casos.
- inclinação de 45°+: A neve se desprende rapidamente, muitas vezes no mesmo dia.
O Problema do Ponto Quente
Quando parte de um painel é coberta por neve (ou qualquer sombra), as células sombreadas podem ficar polarizadas reversamente. Elas começam a consumir energia em vez de produzi-la. Isso cria um aquecimento localizado chamado ponto quente 9. Com o tempo, os pontos quentes podem danificar permanentemente as células.
Bons painéis possuem diodos de bypass que desviam a corrente em torno de grupos de células bloqueados. Mas os diodos de bypass apenas limitam o dano — eles não eliminam a perda de energia. Um painel com três diodos de bypass e um terço coberto por neve ainda perderá pelo menos um terço de sua produção, e muitas vezes mais devido a perdas de desajuste.
Dicas Práticas para Regiões com Neve
Para instalações em estados como Montana, Wisconsin ou Vermont, recomendo:
- Monte os painéis com um mínimo de 40–50° para incentivar a liberação natural da neve.
- Use painéis sem moldura ou com moldura baixa — molduras grossas de alumínio na borda inferior podem reter neve.
- Adicione capacidade extra de bateria — assuma 3–7 dias de entrada solar zero durante eventos de neve intensa.
- Considere uma pequena turbina eólica como fonte de carregamento de backup. O vento geralmente é mais forte durante tempestades de inverno, quando o sol é mais fraco.
Como o Ângulo do Suporte Solar Afeta a Produção Diária de Ampere-Hora?
Recebo essa pergunta com frequência de instaladores que querem uma resposta simples. A verdade é que o ângulo “melhor” muda a cada mês. Mas para uma montagem fixa, existe um ponto ideal.
O ângulo de inclinação do seu painel solar afeta diretamente a quantidade de luz solar que atinge a superfície. Para montagens fixas nos EUA, um ângulo de inclinação igual à latitude do local (geralmente 25–50°) maximiza a energia anual. Ajustar o ângulo para o inverno (latitude + 15°) pode aumentar a produção na estação fria em 10–25%, o que é crucial para sistemas de vigilância off-grid que devem funcionar o ano todo.

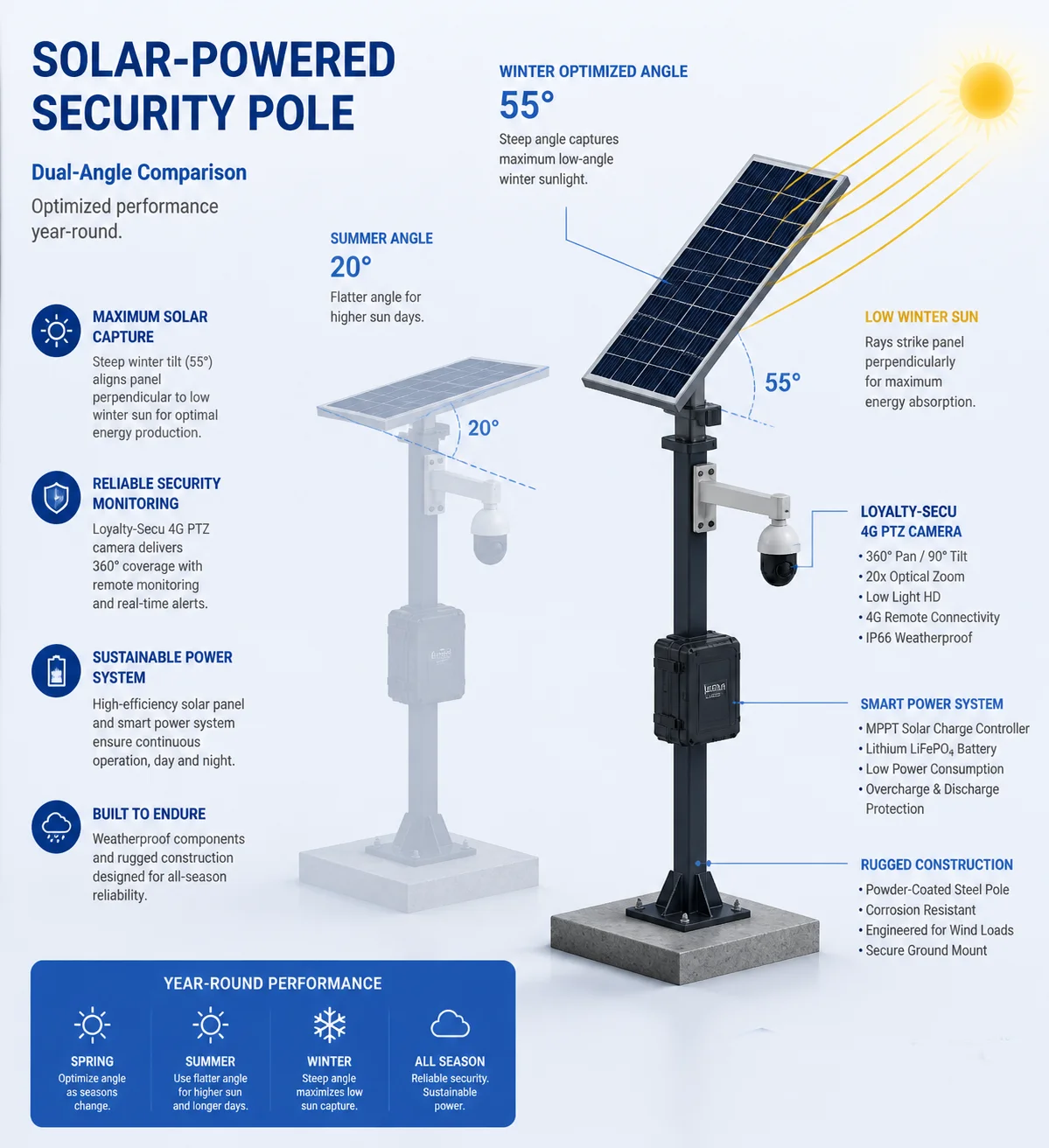

produção diária de ampères-hora do ângulo de montagem solar
Por que o Ângulo Importa
A posição do sol no céu muda ao longo do ano. No verão, o sol está alto. No inverno, está baixo. Um painel inclinado para corresponder ao ângulo médio do sol capta a luz solar mais direta.
Quando a luz solar atinge um painel em um ângulo perpendicular (90°), você obtém a transferência máxima de energia. À medida que o ângulo de incidência aumenta (luz atingindo de forma oblíqua), a irradiância efetiva cai. A 60° fora do perpendicular, você perde cerca de 50% da energia.
Diretrizes de Ângulo Fixo para os EUA.
| Latitude do Local | Melhor Inclinação Fixa Durante Todo o Ano | Inclinação Otimizada para o Inverno | Inclinação Otimizada para o Verão |
|---|---|---|---|
| 25°N (Sul do TX, FL) | 20–25° | 35–40° | 10–15° |
| 35°N (Centro do TX, NC, AZ) | 30–35° | 45–50° | 15–20° |
| 45°N (MN, WA, OR, NY) | 40–45° | 55–60° | 20–25° |
Fonte: Laboratório Nacional de Energia Renovável (NREL) 4 Recomendações de inclinação baseadas em latitude da Calculadora PVWatts.
O Ano Todo vs. Otimizado para o Inverno: A Troca
Se você inclinar para o inverno (ângulo mais acentuado), capturará mais energia em dezembro e janeiro. Mas você perderá alguma energia em junho e julho porque o painel está inclinado demais para o sol alto do verão.
Para um sistema residencial conectado à rede, você otimizaria para o total anual. Mas para um câmera PTZ 4G off-grid, o objetivo é diferente. Você precisa sobreviver ao inverno. O excedente de verão não o ajudará se a bateria já estiver cheia às 10h.
É por isso que recomendo otimização de inclinação fixa para o inverno 10 para todas as implantações de vigilância off-grid. O ganho extra de 10–25% no inverno é muito mais valioso do que a energia de verão que você “perde” (que seu sistema nem consegue usar).
O Bônus de Autolimpeza
Um ângulo de inclinação mais acentuado também ajuda na manutenção. A chuva escorre mais rápido, levando poeira e pólen. Fezes de pássaros deslizam mais facilmente. Em ambientes empoeirados como canteiros de obras ou fazendas, um painel plano pode perder 5–10% de saída devido ao acúmulo de sujeira em poucas semanas. Um painel de 40–45° permanece muito mais limpo sem intervenção humana.
Convertendo para Ampere-hora
Muitos instaladores off-grid pensam em ampere-hora (Ah) em vez de watt-hora. A conversão é simples:
Ah = Wh ÷ Tensão da Bateria
Para um sistema de 12V com um painel de 100W produzindo 375 Wh/dia no verão:
375 Wh ÷ 12V = 31,25 Ah/dia
No inverno, a 113 Wh/dia:
113 Wh ÷ 12V = 9,4 Ah/dia
Se o seu sistema de câmera consome 1,25A (15W ÷ 12V) continuamente, isso equivale a 30 Ah/dia. No verão, um painel de 100W mal cobre isso. No inverno, faltam 20 Ah/dia. É por isso que dois ou três painéis são o mínimo para qualquer implantação séria de PTZ off-grid na metade norte dos EUA.
Conclusão
Dimensionar o seu sistema solar para o pior mês de inverno, não para o melhor dia de verão. Use controladores MPPT, ângulos de inclinação acentuados e bateria suficiente para suportar períodos nublados. É assim que você mantém uma câmera PTZ 4G online o ano todo.
