Já vi muitas folhas de especificações que afirmam “visão noturna de 5 km”. Depois, a câmera chega, e você mal consegue ler uma placa de licença a 200 metros. Essa lacuna entre marketing e realidade custa dinheiro de verdade aos integradores.
No escuro total (0 Lux), uma câmera PTZ a laser 40X pode identificar de forma confiável um rosto humano ou uma placa de licença a aproximadamente 300 a 400 metros. Ela pode detectar movimento a até 2.000 metros. A lacuna entre esses dois números é enorme, e entender o porquê é crucial antes de você se comprometer com uma proposta de projeto.
Distância de identificação da câmera PTZ a laser 40X no escuro total
Abaixo, detalho os dados de desempenho do mundo real, a física por trás dos limites e os métodos de teste que você pode usar para responsabilizar qualquer fornecedor. Se você é um integrador fazendo uma proposta para um projeto de fronteira, fazenda ou infraestrutura crítica, este é o artigo que você precisa antes de escrever essa proposta.
Índice
Posso Identificar Claramente um Rosto Humano ou Placa de Licença a 500 Metros em 0 Lux?
Recebo essa pergunta de integradores quase toda semana. Eles têm um cliente que deseja detalhes em nível de rosto a meio quilômetro no breu. E eles precisam de uma resposta direta antes de prometer algo que não podem entregar.
Não. A 500 metros em 0 Lux, uma PTZ a laser 40X fornecerá detalhes em nível de reconhecimento — o suficiente para distinguir um homem de uma mulher, ou um sedã de uma picape. Mas para identificação real de um rosto ou placa de licença, o limite confiável é de cerca de 300 a 400 metros.

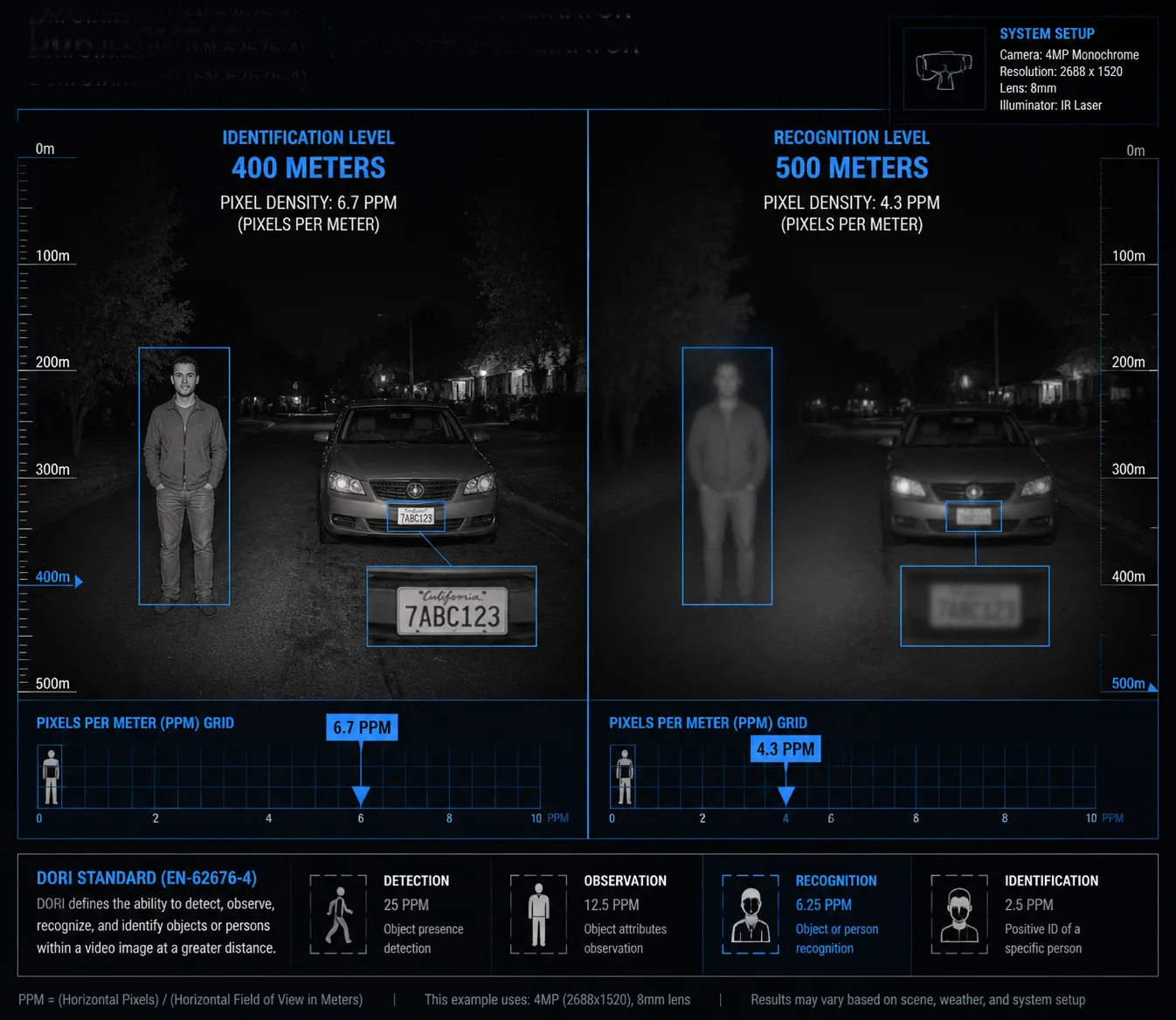

Identificação facial de PTZ a laser 40X a 500 metros no escuro
Por Que 400 Metros é o Teto Real
A indústria de segurança usa um padrão chamado DORI — Detecção, Observação, Reconhecimento, Identificação. O padrão DORI 3 é amplamente utilizado para medição de desempenho de câmeras de segurança. Veja o que uma PTZ a laser 40X típica entrega em escuridão completa:
| Nível DORI | Distância (metros / jardas) | O que você pode ver |
|---|---|---|
| Detecção | 1.500m – 2.000m (~1.640 – 2.187 jardas) | Um ponto em movimento. Suficiente para acionar a detecção de movimento. |
| Observação | 800m – 1.000m (~875 – 1.094 jardas) | Tipo de alvo — sedan vs. pickup, pessoa com ou sem mochila. |
| Reconhecimento | 500m – 600m (~547 – 656 jardas) | Indivíduo ou veículo conhecido por cor e modelo. |
| Identificação | 300m – 400m (~328 – 437 jardas) | Traços faciais claros ou caracteres legíveis da placa. |
A diferença entre “Reconhecimento” a 500 metros e “Identificação” a 400 metros pode parecer pequena. Não é. Reconhecimento significa que você pode dizer “esse parece ser o mesmo cara que vimos ontem”. Identificação significa que você pode extrair um rosto do quadro e compará-lo com um banco de dados, ou ler todos os caracteres de uma placa. Tribunais, forças policiais e usuários finais sérios se importam com a identificação. Todo o resto é apenas um alerta.
Três Gargalos Físicos que Limitam a Distância
1. Densidade de energia do laser. Um iluminador laser de alta potência de 850nm envia um feixe para a escuridão. À medida que esse feixe viaja, vapor d'água, poeira e partículas no ar espalham os fótons. A 400 metros, luz suficiente retorna ao sensor para suportar uma velocidade do obturador de aproximadamente 1/500s. Essa velocidade do obturador é o mínimo necessário para congelar uma pessoa caminhando sem borrão de movimento. Indo além de 400 metros, a luz de retorno diminui. A câmera compensa diminuindo a velocidade do obturador ou aumentando o ganho. Ambos destroem detalhes. É por isso que entender os requisitos de velocidade do obturador para identificação em quadro congelado 6 é crítico.
2. Densidade de pixels no alvo (PPM). Para identificar um rosto, a regra geral da indústria é de cerca de 250 pixels por metro no alvo. Cálculo de pixels por metro (PPM) 4 é essencial para determinar o alcance de identificação. Um zoom óptico de 40X em um sensor de 1080p a 400 metros coloca pixels suficientes no rosto de um adulto para atingir esse limite. A 500 metros, a contagem de pixels cai abaixo da linha. Você ainda pode ver uma pessoa. Você apenas não consegue ver quem é essa pessoa.
3. Turbulência atmosférica. Mesmo em uma noite clara, o ar em diferentes temperaturas cria microcamadas que desviam a luz. O resultado é um efeito de cintilação ou ondulação na imagem. Abaixo de 400 metros, esse efeito é gerenciável. Acima de 500 metros, torna-se um problema sério. Quadros que pareciam nítidos no nível do sensor saem ondulados e suaves. Nenhuma quantidade de nitidez de software conserta a física.
E os Sensores Maiores?
Se o seu projeto exigir absolutamente identificação além de 400 metros, uma opção é uma câmera com sensor de 1/1,2 polegadas ou maior. Uma comparação de desempenho com pouca luz entre sensores de 1/2,8″ vs 1/1,2″ 7 mostra que sensores maiores coletam mais fótons por pixel. Na prática, isso pode estender o alcance de identificação em 20% a 30% com a mesma potência do laser. Mas também aumenta o custo. Para a maioria dos projetos, a medida mais inteligente é posicionar a PTZ mais perto da zona alvo em vez de pagar por um sensor de ponta.
Qual é a Diferença Entre “Detectar” um Alvo e “Identificá-lo” a 800 Metros?
Muitos integradores com quem converso confundem essas duas palavras. Um cliente ouve “a câmera pode ver 800 metros à noite” e assume que obterá uma imagem clara do rosto. Esse mal-entendido leva a testes de aceitação falhos e chamadas telefônicas irritadas.
A 800 metros em total escuridão, uma PTZ a laser 40X pode observar um alvo — você saberá se é uma pessoa ou um veículo, e poderá ver características gerais como cor da roupa ou forma do veículo. Mas você não obterá uma captura de rosto ou leitura de placa utilizável. Isso requer que o alvo esteja a menos de 400 metros.
Detecção vs. identificação de um alvo a 800 metros com PTZ a laser
Critérios de Johnson: Uma Maneira Simples de Definir Expectativas
O Critérios de Johnson 1 é uma estrutura originalmente desenvolvida para sistemas de imagem militares. Ela define quantos “pares de linhas” (ou, em termos digitais, pixels) você precisa em um alvo para atingir cada nível de reconhecimento. Aqui está uma versão simplificada para câmeras de segurança:
| Tarefa | Pixels Mínimos na Dimensão Crítica do Alvo | Significado Prático |
|---|---|---|
| Detecção | ~2 pixels | “Algo está lá.” |
| Reconhecimento (tipo) | ~8 pixels | “É uma pessoa, não um cachorro.” |
| Identificação (detalhe) | ~14 pixels | “É um homem, aproximadamente 1,80m, vestindo uma jaqueta vermelha.” |
| ID de Rosto/Placa | ~250 PPM (pixels por metro) | “Consigo ler a placa: ABC-1234.” |
A 800 metros com um zoom de 40X em um sensor de 2MP, uma pessoa em pé pode ocupar apenas de 30 a 50 pixels verticais no quadro. Isso é suficiente para reconhecimento — você sabe que é um humano. Mas o rosto em si pode ter apenas de 5 a 8 pixels de largura. Isso não é suficiente para que qualquer algoritmo de reconhecimento facial funcione. Nem mesmo é suficiente para um operador humano dizer com confiança quem é essa pessoa.
Por que isso importa para propostas de projetos
Se você está escrevendo uma proposta para um projeto de segurança de fronteira ou infraestrutura crítica, você precisa separar sua zona de detecção de sua zona de identificação. Veja como sugiro pensar sobre isso:
- Zona de detecção (800m – 2.000m): Use a visão grande angular da PTZ ou combine-a com um radar ou sensor térmico. O objetivo aqui é saber que algo está se aproximando. Você dispara um alerta.
- Zona de identificação (abaixo de 400m): A PTZ aumenta o zoom para 40X. O laser estreita seu feixe para corresponder ao campo de visão. Você captura o rosto ou a placa.
Se a lacuna entre o seu perímetro e a sua zona de identificação for muito grande, você precisará de mais câmeras ou de uma posição de montagem mais próxima. Nenhuma quantidade de zoom corrige a física da perda de luz ao longo da distância.
Uma Armadilha Comum: “Trapaça” de Exposição Automática”
Alguns fabricantes demonstram suas câmeras com exposição automática totalmente aberta. O obturador cai para 1/30s ou até 1/15s. A imagem parece brilhante e detalhada — em um alvo parado. Mas qualquer movimento cria uma bagunça borrada. Ao testar uma câmera, bloqueie o obturador para pelo menos 1/250s para alvos de pedestres e 1/500s para veículos. Se a imagem se desfaz, a câmera não consegue fazer o que a folha de especificações afirma.
Como a Neblina Atmosférica Afeta a Distância Real do Feixe de Laser?
Testei câmeras em noites claras de deserto onde o laser alcançava 1.500 metros sem problemas. Em seguida, testei a mesma câmera em uma noite úmida na costa, e o alcance efetivo caiu para 600 metros. Mesma câmera. Mesmas configurações. Ar diferente.
A névoa atmosférica — causada por umidade, poeira, neblina ou poluição — absorve e espalha o feixe de laser antes que ele atinja o alvo. Em névoa moderada (visibilidade de 2–3 km), espere que a distância efetiva de identificação caia de 30% para 50%. Em neblina pesada (visibilidade inferior a 500m), a iluminação a laser torna-se quase inútil além de 100 a 150 metros.
Efeito da névoa atmosférica no alcance da câmera PTZ a laser
Como o feixe de laser perde potência
Um iluminador a laser de 850nm envia luz infravermelha em um feixe focado. À medida que essa luz viaja pelo ar, três coisas acontecem:
- Absorção. Moléculas de água no ar absorvem parte da energia infravermelha. Quanto maior a umidade, mais energia é perdida. Isso está relacionado a espalhamento e absorção atmosférica em 850nm vs 940nm 5.
- Espalhamento. Poeira, pólen, fumaça e gotículas de água desviam fótons do caminho do feixe. Esta é a mesma razão pela qual os faróis de carro parecem uma parede branca na neblina — a luz ricocheteia em todos os lugares em vez de ir para frente.
- Retroespalhamento. Parte da luz espalhada ricocheteia diretamente de volta para a lente da câmera. Isso cria uma névoa brilhante na imagem que ofusca o alvo. Isso é conhecido como efeito de retroespalhamento a laser 8 em condições de neblina.
O que isso significa para sua instalação
Se você estiver implantando uma PTZ a laser 40X em uma região úmida — a Costa do Golfo, Sudeste Asiático, Norte da Europa — você precisará reduzir a distância reivindicada pelo fabricante. Aqui está um guia aproximado:
| Condições climáticas | Visibilidade | Distância de ID Esperada (% do Máximo em Noite Clara) |
|---|---|---|
| Noite clara, baixa umidade | >10 km | 100% (até 400m para ID) |
| Névoa clara | 5 – 10 km | 701m – 851m (~280m – 340m) |
| Neblina moderada / alta umidade | 2 – 5 km | 501m – 701m (~200m – 280m) |
| Nevoeiro denso ou chuva | <1 km | 201m – 401m (~80m – 160m) |
| Neblina densa | <200m | O laser é efetivamente inútil para identificação |
Como Proteger Seu Projeto Contra o Clima
Registre as condições. Cada teste que você executa, cada demonstração que você assiste — anote a visibilidade, a umidade e a temperatura. Se um fornecedor lhe mostrar um belo vídeo de demonstração, pergunte-lhes: “Qual era a visibilidade naquela noite?” Se eles não puderem responder, a demonstração não é confiável.
Adicione um canal térmico. Imagens térmicas 2 é muito menos afetado pela neblina do que a luz visível iluminada por laser. Um PTZ de espectro duplo 9 — um canal visível a laser e um canal térmico — oferece capacidade de detecção mesmo quando o laser está com dificuldades. Você não obterá detalhes de rosto ou placa do térmico, mas ainda verá que alguém está lá.
Posicione a câmera mais perto. Isso parece óbvio, mas é a solução mais confiável. Se o seu local tem neblina frequente, não monte a PTZ a 800 metros da linha da cerca e espere o melhor. Monte-a a 200 metros de distância. Na neblina, 200 metros com um zoom de 40X darão melhores resultados do que 400 metros com tempo perfeito.
Uma Nota Sobre o Comprimento de Onda do Laser
A maioria dos iluminadores a laser de grau de segurança usa comprimento de onda de 850nm. Este é um bom equilíbrio entre a sensibilidade do sensor e a segurança ocular. Alguns fabricantes oferecem lasers de 940nm, que são invisíveis a olho nu (sem brilho vermelho). Mas 940nm é absorvido mais fortemente pela atmosfera, então o alcance efetivo é menor — tipicamente 20% a 30% menor que 850nm sob as mesmas condições. Se a distância máxima for mais importante do que a operação discreta, opte por 850nm.
Você Pode Fornecer uma Amostra de Vídeo Bruta do Desempenho do Zoom 40X à Meia-Noite?
Todo integrador sério com quem trabalho pede prova em vídeo. E deveria. Uma folha de especificações é uma promessa. Um vídeo bruto é evidência.
Sim, podemos fornecer amostras de vídeo não editadas gravadas à meia-noite em condições de 0 Lux. Mas, mais importante, você deve saber exatamente o que procurar nesse vídeo — e quais truques evitar — para que possa julgar as filmagens como um engenheiro, não como um público de marketing.

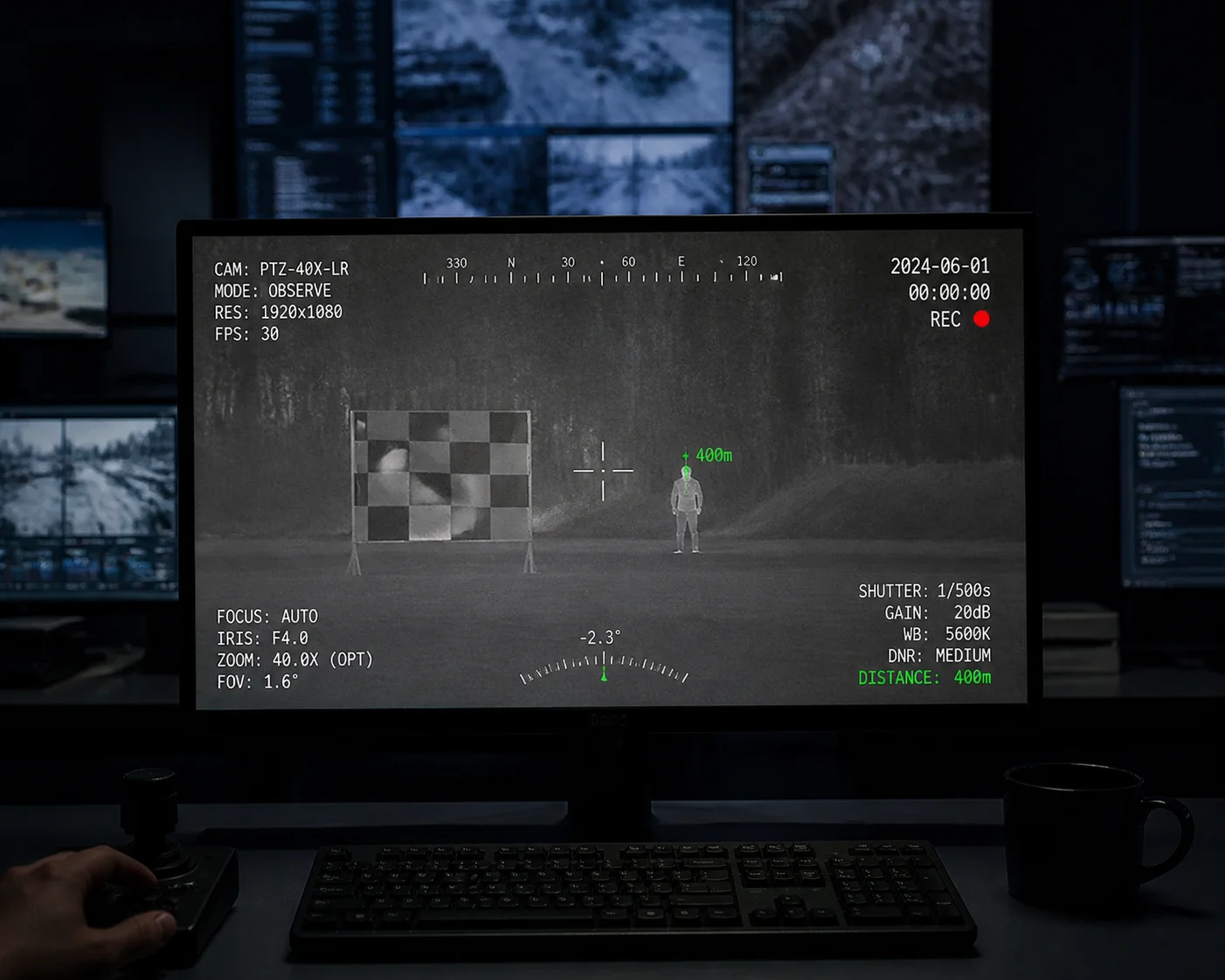

Amostra de vídeo bruto 40X laser PTZ desempenho à meia-noite
O que um Vídeo de Teste Legítimo Deve Incluir
Quando você pedir a qualquer fornecedor — incluindo nós — uma amostra de vídeo à meia-noite, aqui está a lista de verificação que você deve usar:
1. Distâncias fixas e conhecidas. O vídeo deve mostrar alvos em pontos de distância marcados: 100m, 200m, 300m, 400m, 500m e além. Cada distância deve ser verificada com um telêmetro a laser, não estimada. Um projeto de gráfico de teste adequado para validação de distância de identificação da câmera é essencial para medição precisa. é essencial para medição precisa. 10 é essencial para medição precisa.
2. Configurações de exposição fixas. A velocidade do obturador, ganho e resolução devem ser travados e exibidos na tela ou declarados na descrição do vídeo. Se o fornecedor usou exposição automática, as filmagens não são um teste justo. Um obturador lento faz tudo parecer mais brilhante, mas destrói detalhes em qualquer alvo em movimento.
3. Alvos padrão. O vídeo deve mostrar objetos reconhecíveis — uma pessoa parada, uma pessoa andando, um veículo com placas e, idealmente, um gráfico de teste com letras ou números. Um vídeo de um prédio ou árvore distante não diz nada sobre o desempenho de identificação.
4. Dados meteorológicos. A temperatura, umidade e visibilidade no momento da gravação devem ser declaradas. Sem isso, você não pode comparar o vídeo com nenhum outro teste.
O que Observar
Pós-processamento. Alguns fornecedores aprimoram ou intensificam o vídeo antes de enviá-lo. Peça o arquivo bruto diretamente do NVR ou cartão SD. Verifique os metadados do arquivo em busca de sinais de edição.
Quadros selecionados a dedo. Um único quadro nítido de 1.000 desfocados não é prova de desempenho. Peça um clipe contínuo de pelo menos 10 segundos em cada distância. Assista ao clipe inteiro. Se 9 de 10 segundos estiverem suaves e um segundo estiver nítido, a câmera não é confiável nessa distância.
Ângulo do laser desalinhado. Se o feixe de laser não estiver sincronizado com a lente de zoom, o centro da imagem pode estar bem iluminado, mas as bordas estarão escuras. Este é um sinal de calibração óptica inadequada. Uma PTZ devidamente projetada combina o ângulo do feixe de laser com o campo de visão da lente em todos os níveis de zoom automaticamente.
Como lidamos com isso na Loyalty-Secu
Quando um cliente como David nos pede filmagens de teste, fornecemos:
- Arquivos .mp4 ou .h265 brutos exportados diretamente do gravador.
- Um relatório de teste que inclui os pontos de distância, configurações de exposição, condições climáticas e medições de pixels no alvo.
- Uma comparação lado a lado em várias distâncias para que você possa ver exatamente onde a qualidade da imagem transita de “identificação” para “reconhecimento” para “detecção”.”
Fazemos isso porque sabemos que integradores que testam corretamente se tornam parceiros de longo prazo. Aqueles que são enganados por demonstrações falsas nunca mais voltam — para nenhum fornecedor. Transparência não é caridade. É estratégia de negócios.
Como executar seu próprio teste
Se você quiser verificar o desempenho por si mesmo — e eu recomendo fortemente que você o faça — aqui está um protocolo simples:
- Configure alvos a cada 100m em uma estrada reta e sem iluminação.
- Monte a PTZ em uma extremidade. Trave o zoom em 40X.
- Defina o obturador para um mínimo de 1/250s. Fixe o ganho. Grave na resolução nativa da câmera.
- Grave 20 segundos em cada ponto de distância.
- Exporte os arquivos brutos. Meça a largura em pixels do rosto do alvo e quaisquer placas de licença em cada clipe.
- Anote as condições climáticas com um medidor de clima portátil.
Este teste leva cerca de duas horas. Ele lhe dirá mais do que qualquer folha de dados jamais dirá.
Conclusão
No escuro total, uma PTZ a laser 40X identifica rostos e placas a até 400 metros — não os 3 a 5 quilômetros que algumas folhas de especificações afirmam. Teste você mesmo. Confie nos dados.
