Já vi câmeras off-grid reiniciarem para 1º de janeiro de 1970 após um único corte de energia. Cada gravação no cartão SD tornou-se inútil da noite para o dia. A solução foi surpreendentemente simples.
Um chip RTC de hardware integrado mantém o tempo preciso mesmo quando a câmera perde completamente o sinal 4G e a energia. Ele usa sua própria bateria de backup e oscilador de cristal para manter o relógio de forma independente. Isso significa que cada gravação recebe um timestamp correto e legalmente válido — sem necessidade de internet.

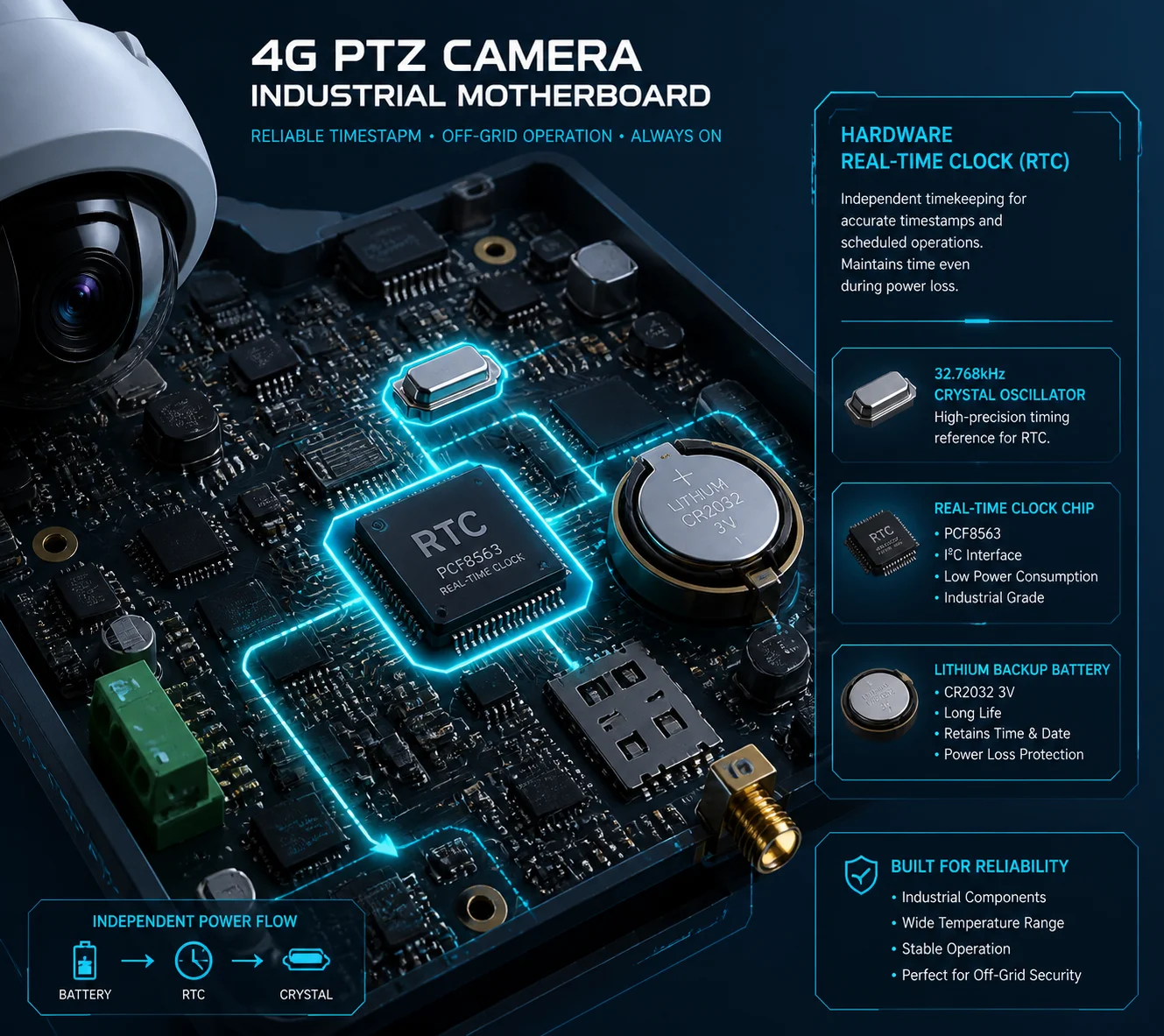

Câmera PTZ off-grid 4G com chip de relógio RTC de hardware
Abaixo, detalharei as perguntas mais comuns que recebo de integradores de sistemas sobre chips RTC em sistemas de vigilância embarcados 1. Se você implantar câmeras em áreas remotas, esses detalhes podem salvar seu projeto de sérios problemas no futuro.
Índice
Meus Timestamps de Vídeo Serão Precisos se a Conexão 4G For Perdida por Vários Dias?
Uma vez retirei um cartão SD de um local solar remoto após uma semana inteira de interrupção 4G. Os timestamps estavam perfeitos. Cada arquivo correspondia à linha do tempo real. Eis o porquê.
Sim. Uma câmera com um chip RTC de hardware mantém timestamps precisos mesmo durante interrupções prolongadas de 4G. O RTC funciona com sua própria bateria de backup, independente de qualquer conexão de rede. As gravações permanecem com timestamps corretos por semanas ou até meses offline.
Timestamps de vídeo durante a interrupção da rede 4G em câmera off-grid
O Que Acontece Sem um Chip RTC?
A maioria das câmeras IP depende de sincronização de tempo NTP (Network Time Protocol) 2 para obter a hora correta da internet. Isso funciona bem em um escritório na cidade com banda larga estável. Mas em um local solar remoto operando em 4G, a história é muito diferente.
Quando o 4G cai, a câmera não consegue alcançar nenhum servidor NTP. Se a câmera também perder energia — mesmo por alguns segundos — o relógio do sistema é reiniciado. Algumas câmeras voltam para 01/01/2000. Outras voltam até 01/01/1970. De qualquer forma, cada timestamp em suas gravações está errado agora.
Já vi isso acontecer em locais de trabalho no Texas e no oeste do Canadá. O cliente dirige duas horas para retirar o cartão SD. As filmagens estão lá, mas as datas dos arquivos não fazem sentido. Ninguém consegue provar quando algo foi realmente gravado. Esse é um problema sério.
Como o RTC Resolve Isso
Um chip RTC tem três partes principais: um oscilador de cristal, um pequeno circuito de temporização e uma bateria de backup. Essas três partes trabalham juntas para manter o tempo em execução, mesmo quando toda a câmera está desligada.
Quando a câmera é reiniciada, o sistema lê a hora atual diretamente do chip RTC. Não precisa de internet. Não precisa de 4G. A hora correta já está lá, pronta para uso.
| Cenário | Sem RTC | Com RTC |
|---|---|---|
| 4G cai por 3 dias | Carimbos de data/hora podem desviar ou redefinir para a data de fábrica | Carimbos de data/hora permanecem precisos em segundos |
| Perda total de energia por 24 horas | Relógio reinicia para 1970-01-01 ou 2000-01-01 | Relógio continua funcionando com bateria de backup |
| Revisão do cartão SD após interrupção | Datas dos arquivos estão incorretas ou sobrepostas | Datas dos arquivos correspondem precisamente a eventos do mundo real |
Por que isso é importante para seu projeto
Se você é um integrador de sistemas que implanta câmeras em canteiros de obras, fazendas ou oleodutos, não pode se dar ao luxo de ter carimbos de data/hora incorretos. Seu cliente espera que cada minuto de filmagem esteja alinhado com a linha do tempo real. Um chip RTC torna isso possível — mesmo quando a torre 4G cai, a bateria solar descarrega durante a noite ou todo o sistema reinicia às 3 da manhã.
Eu sempre digo aos meus clientes: a filmagem em si é apenas metade do valor. A outra metade é provar quando foi gravado. Sem essa prova, a filmagem perde seu peso — no tribunal, em sinistros de seguro e em auditorias de projetos.
Como o Chip RTC Evita o “Desvio de Tempo” em Locais Solares Remotos Sem Acesso NTP?
Recebo muitas perguntas sobre desvio de tempo. É uma preocupação real quando os locais solares ficam offline por semanas. Deixe-me explicar como um bom chip RTC lida com isso.
O chip RTC usa um oscilador de cristal dedicado para manter o tempo independentemente do processador principal. Chips de alta qualidade com compensação de temperatura limitam o desvio a menos de 2 minutos por ano, mantendo os carimbos de data/hora confiáveis, mesmo sem acesso NTP.
Chip RTC evitando desvio de tempo em câmera PTZ alimentada por energia solar
Compreendendo o Desvio de Tempo
Todo relógio desvia. Até o relógio na parede da sua cozinha ganha ou perde alguns segundos ao longo de meses. Relógios digitais dentro de câmeras não são diferentes.
O relógio do sistema dentro do processador de uma câmera funciona com um contador de software. Ele conta “ticks” com base na frequência interna da CPU. Mas este contador não é perfeitamente estável. Mudanças de temperatura, flutuações de voltagem e carga da CPU o afetam. Ao longo de horas e dias, os pequenos erros se acumulam.
Em um local solar remoto, a câmera pode funcionar por semanas sem nunca ver um servidor NTP. Se o relógio do sistema desviar vários minutos — ou até horas — seus carimbos de data/hora se tornam não confiáveis. E uma vez que os carimbos de data/hora não são confiáveis, as gravações perdem seu valor para evidências, para agendamento e para correspondência de eventos entre sites.
Como um Chip RTC de Qualidade Combate o Desvio
Nem todos os chips RTC são iguais. Um RTC básico sem compensação pode desviar 20 segundos por mês. Isso parece pouco, mas ao longo de seis meses de operação offline, você pode estar atrasado em dois minutos completos. Um chip de grau industrial com um oscilador de cristal com compensação de temperatura (TCXO) — como o RTC de alta precisão Maxim DS3231 3 — desvia menos de 2 minutos por ano.
É assim que avalio a qualidade do RTC quando projeto nossas câmeras PTZ na Loyalty-Secu:
| Grau do RTC | Desvio Típico | Mais Adequado Para |
|---|---|---|
| Básico (sem compensação) | ±20 seg/mês | Câmeras internas, sempre online |
| Intermediário (compensação simples) | ±5 seg/mês | Locais semi-remotos com NTP ocasional |
| TCXO Industrial (por exemplo, nível DS3231) | ±2 min/ano | Implantações solares 4G totalmente autônomas |
O que eu recomendo aos clientes
Quando falo com integradores como David, minha primeira pergunta é sempre: “Quanto tempo seu local ficará offline?” Se a resposta for “semanas ou meses”, insisto muito em RTC de nível industrial. A diferença de custo é pequena — geralmente menos de R$1 por unidade no nível do componente — mas a diferença de confiabilidade é enorme.
Também me certifico de que nosso firmware grave o tempo corrigido pelo NTP de volta no chip RTC sempre que o 4G voltar a ficar online. Dessa forma, o RTC é recalibrado automaticamente. O contador de desvio essencialmente reinicia toda vez que a câmera se conecta à internet. Mesmo que isso aconteça apenas uma vez por mês, o desvio acumulado permanece bem dentro dos limites aceitáveis.
O Impacto Prático
Deixe-me colocar em termos do mundo real. Digamos que sua câmera seja implantada em um rancho em Montana. O sinal 4G vai e volta. A energia vem de um painel solar e bateria. A câmera pode perder conectividade e energia várias vezes por semana.
Com um RTC industrial, o relógio permanece a poucos segundos do tempo real — mês após mês. Seu cliente pode retirar o cartão SD após 90 dias e cada arquivo estará alinhado com a data e hora reais. Sem o RTC, esses mesmos arquivos podem mostrar datas do ano passado ou, pior, de 1970.
Qual é a Vida Útil da Bateria de Backup RTC Dentro da Câmera PTZ?
Sempre digo aos meus clientes para verificarem a especificação da bateria do RTC antes de assinarem uma ordem de compra. Uma bateria de RTC morta transforma uma ótima câmera em uma que não consegue manter o tempo após uma única reinicialização.
Baterias de backup de RTC de nível industrial — geralmente células de dióxido de lítio e manganês da série CR — duram de 5 a 8 anos em condições normais. Essa vida útil corresponde ou excede a vida útil esperada da maioria das câmeras PTZ profissionais implantadas em ambientes autônomos.

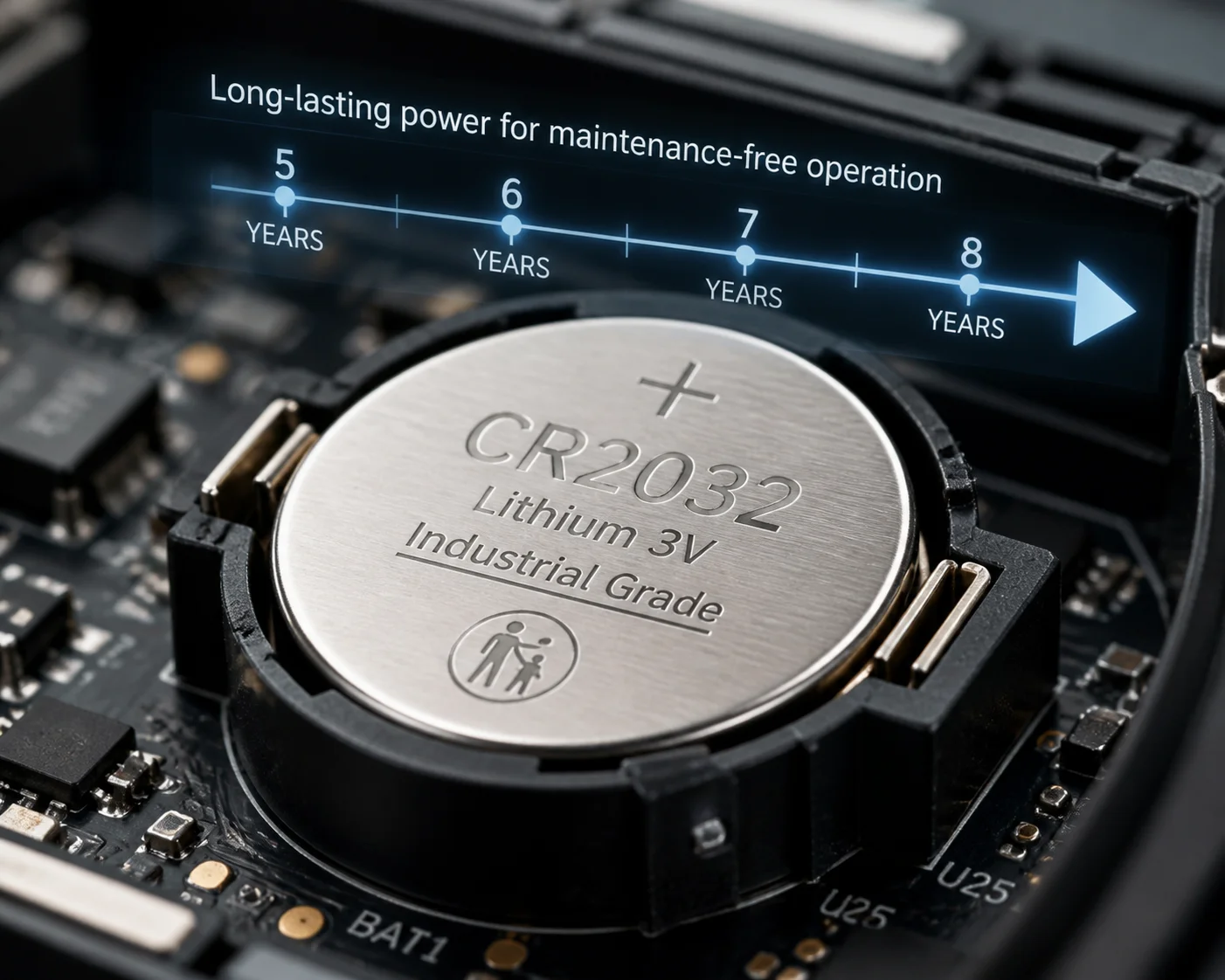

Vida útil da bateria de backup de RTC dentro da câmera de segurança PTZ
Por que a vida útil da bateria é importante
O chip RTC consome muito pouca energia — geralmente apenas alguns microamperes. Mas ele consome essa energia ininterruptamente, todos os dias, mesmo quando a câmera está completamente desligada. Ao longo dos anos, essa pequena drenagem se acumula.
Se a bateria do RTC morrer, o chip não consegue mais manter o tempo durante as interrupções de energia. A câmera volta ao antigo problema: os carimbos de data/hora são redefinidos para os padrões de fábrica após cada reinicialização. E em um local autônomo, ninguém pode notar por semanas ou meses — até que eles retirem as gravações e descubram que os carimbos de data/hora estão todos errados.
O que eu uso e por quê
Em nossas câmeras PTZ Loyalty-Secu, especifico baterias de dióxido de lítio e manganês (LiMnO₂) de nível industrial — como as especificações da bateria de lítio de nível industrial CR2032 4 em versões de classificação industrial. Estas são classificadas para amplas faixas de temperatura, tipicamente de -40°C a +85°C. Isso importa muito para locais solares externos onde a carcaça da câmera pode atingir temperaturas extremas sob luz solar direta.
Evito células tipo moeda baratas de grau de consumidor. Elas podem durar 2-3 anos em um relógio de pulso em temperatura ambiente, mas falham muito mais rápido dentro de uma carcaça de câmera de metal cozinhando no calor do deserto ou congelando em um oleoduto canadense.
Monitoramento da saúde da bateria
Uma coisa de que me orgulho em nosso design é o recurso de verificação de integridade do RTC. Nosso firmware monitora continuamente a tensão da bateria de backup. Quando a tensão cai abaixo de um limite seguro, a câmera envia um alerta através da conexão 4G para a plataforma de gerenciamento.
Isso dá ao cliente tempo suficiente para agendar uma visita de manutenção antes que a bateria realmente morra. Em locais remotos, você não quer surpresas. Um alerta proativo sobre uma bateria de R$ 0,50 pode economizar milhares de dólares em idas desnecessárias de técnicos e evidências corrompidas.
| Tipo de Bateria | Vida Útil Típica | Temperatura operacional | Melhor caso de uso |
|---|---|---|---|
| CR2032 (grau de consumo) | 2–3 anos | -20°C a +60°C | Apenas ambientes internos e amenos |
| CR2032 (grau industrial) | 5–8 anos | -40°C a +85°C | Câmeras PTZ solares externas |
| Supercapacitor | 10+ anos (mas com tempo de retenção limitado) | -40°C a +65°C | Backup de curto prazo, horas, não meses |
Uma Observação sobre Supercapacitores
Alguns fabricantes usam supercapacitores em vez de baterias para backup do RTC. Supercapacitores duram mais em termos de ciclos de carga — eles podem recarregar milhares de vezes. Mas eles só conseguem reter energia suficiente para manter o RTC funcionando por algumas horas a alguns dias, não semanas ou meses.
Para implantações verdadeiramente off-grid onde a câmera pode ficar sem energia por longos períodos, ainda recomendo uma bateria de lítio real. Um supercapacitor serve como um backup secundário, mas não deve ser o único backup.
Saiba mais sobre Opções de energia de backup RTC para sistemas embarcados 5.
O Relógio de Hardware é Sincronizado Automaticamente Assim que o Sinal 4G é Restaurado?
Projetei nosso processo de sincronização para ser totalmente automático. Quando o 4G retorna, a câmera corrige seu relógio em segundo plano. Sem etapas manuais. Sem login remoto necessário.
Sim. Assim que a conexão 4G é restaurada, a câmera contata automaticamente um servidor NTP para obter a hora atual precisa. Em seguida, atualiza o relógio do sistema e grava a hora corrigida de volta no chip RTC para futuros eventos de perda de energia.

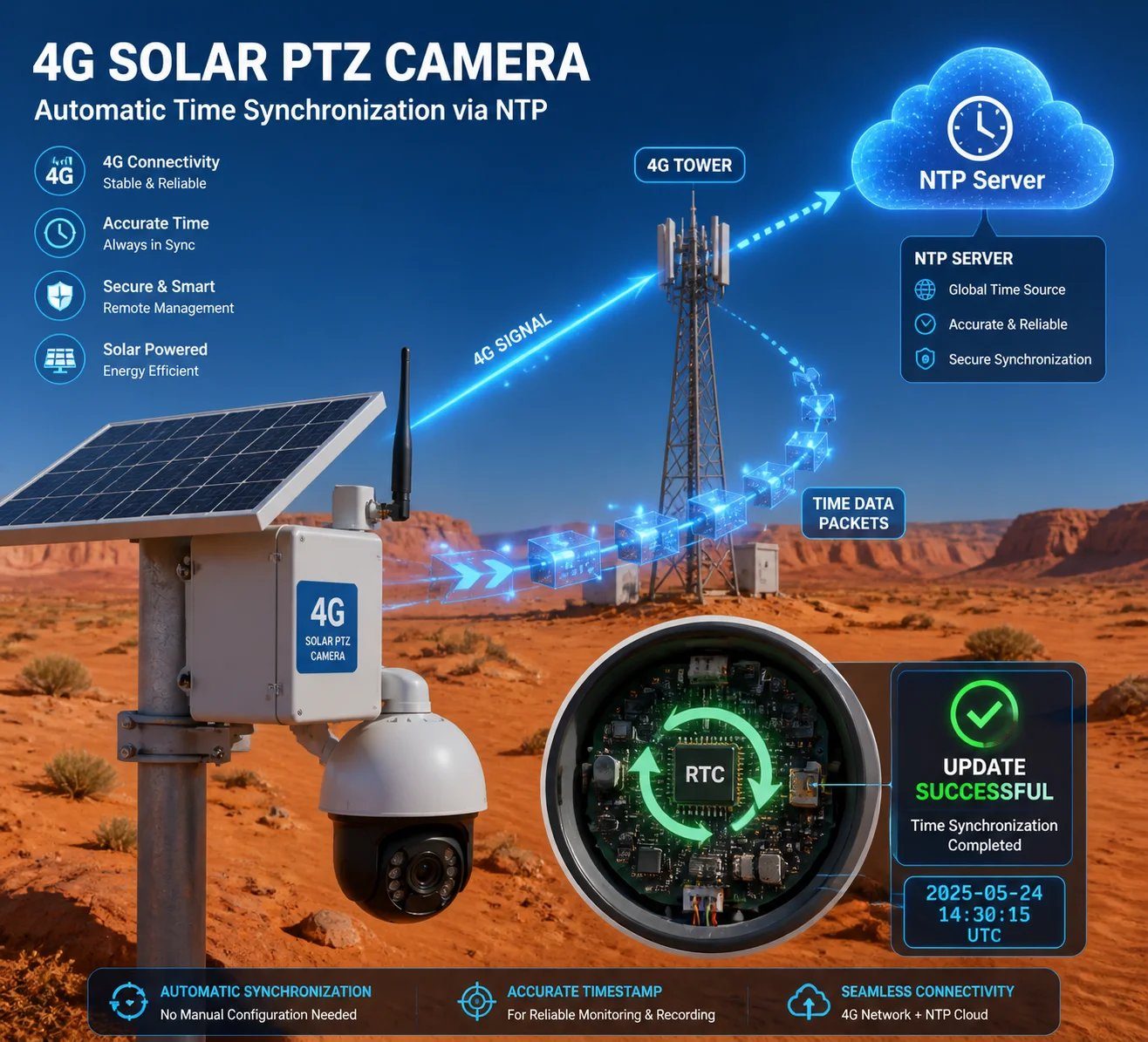

Sincronização automática do RTC quando o sinal 4G é restaurado
O Processo de Sincronização Passo a Passo
Veja o que acontece dentro da nossa câmera no momento em que a conectividade 4G retorna:
- O modem 4G se registra na rede celular.
- O cliente NTP da câmera envia uma solicitação de hora para um servidor NTP público — ou um servidor personalizado se o cliente configurou um.
- O servidor NTP responde com a hora UTC exata.
- A câmera ajusta seu relógio de sistema interno para corresponder.
- O firmware grava essa hora corrigida de volta no chip RTC.
Todo esse processo leva menos de 2 segundos. O usuário não precisa fazer nada. Não há pop-up, nem prompt, nem botão para pressionar. Simplesmente funciona.
Por que a Etapa de Gravação de Volta é Crítica
A Etapa 5 acima é a mais importante. Muitas câmeras baratas a pulam. Elas atualizam o relógio do sistema a partir do NTP, mas nunca gravam a hora corrigida de volta no chip RTC.
O que acontece a seguir? O relógio do sistema está correto — por enquanto. Mas o chip RTC ainda mantém a hora antiga e ligeiramente desviada. Na próxima vez que a câmera perder energia ou o 4G, ela lerá o tempo do RTC novamente, e o desvio continuará de onde parou.
Ao gravar a hora corrigida de volta no RTC após cada sincronização NTP bem-sucedida, garanto que o contador de desvio seja redefinido a cada vez. Isso é especialmente importante para locais que recebem sinal 4G apenas por algumas horas por dia — talvez o plano de dados do SIM seja limitado, ou o orçamento de energia solar permita apenas curtas janelas de conexão.
Em sistemas de câmera baseados em Linux, essa gravação de volta é tratada por um mecanismo de kernel chamado RTC_SYSTOHC. Nosso firmware habilita isso por padrão. Ele grava a hora do sistema no RTC aproximadamente a cada 11 minutos enquanto o sistema está em execução. Assim, mesmo que a conexão 4G seja breve, o RTC é atualizado.
Configurando o NTP para sua Implantação
Sempre pergunto aos meus clientes onde suas câmeras serão implantadas e quais restrições de rede se aplicam. Os servidores NTP públicos padrão (como pool.ntp.org) funcionam bem para a maioria dos projetos comerciais. Mas alguns clientes — especialmente projetos governamentais, militares ou de infraestrutura crítica — precisam usar um servidor NTP privado para conformidade de segurança.
Nosso firmware suporta endereços de servidor NTP personalizados. Você pode defini-los através da interface web, ou enviá-los para todas as câmeras de uma vez usando nossa ferramenta de configuração em lote. Configurei projetos onde mais de 50 câmeras apontam para um único servidor NTP interno acessível apenas através de uma APN privada na rede 4G.
E se o NTP for bloqueado?
Em algumas regiões ou em algumas redes de operadoras, o tráfego NTP padrão na porta 123 é bloqueado ou limitado. Já vi isso em partes do Oriente Médio e do Sudeste Asiático. Nesses casos, recomendo duas soluções alternativas:
- Use o próprio servidor NTP da operadora celular. A maioria das principais operadoras 4G fornece um, e ele é acessível de dentro de sua rede sem restrições.
- Use um método alternativo de sincronização de tempo em uma porta diferente, se suportado pela plataforma de implantação.
De qualquer forma, o objetivo permanece o mesmo: obter uma leitura de tempo precisa sempre que possível e travá-la no chip RTC para segurança.
Para mais informações sobre configuração de NTP em Linux embarcado, consulte este guia de NTP para sistemas embarcados 6.
Conclusão
Um chip RTC de hardware não é opcional para câmeras off-grid 4G. Ele mantém seus carimbos de data/hora reais, suas evidências prontas para o tribunal e seu agendamento confiável — mesmo quando todo o resto fica offline.
