Vi um cliente perder três dias de filmagens de vigilância de fronteira porque seu controlador PWM não conseguiu manter a bateria carregada durante uma semana de inverno nublado no Texas. Essa única falha custou mais do que dez controladores MPPT.
Os controladores MPPT convertem a tensão excessiva do painel solar em corrente de carregamento utilizável, colhendo 15–30% mais energia do que os controladores PWM. Para sistemas de câmeras PTZ off-grid 24/7, essa energia extra é a diferença entre permanecer online e ficar offline durante o inverno ou condições nubladas.

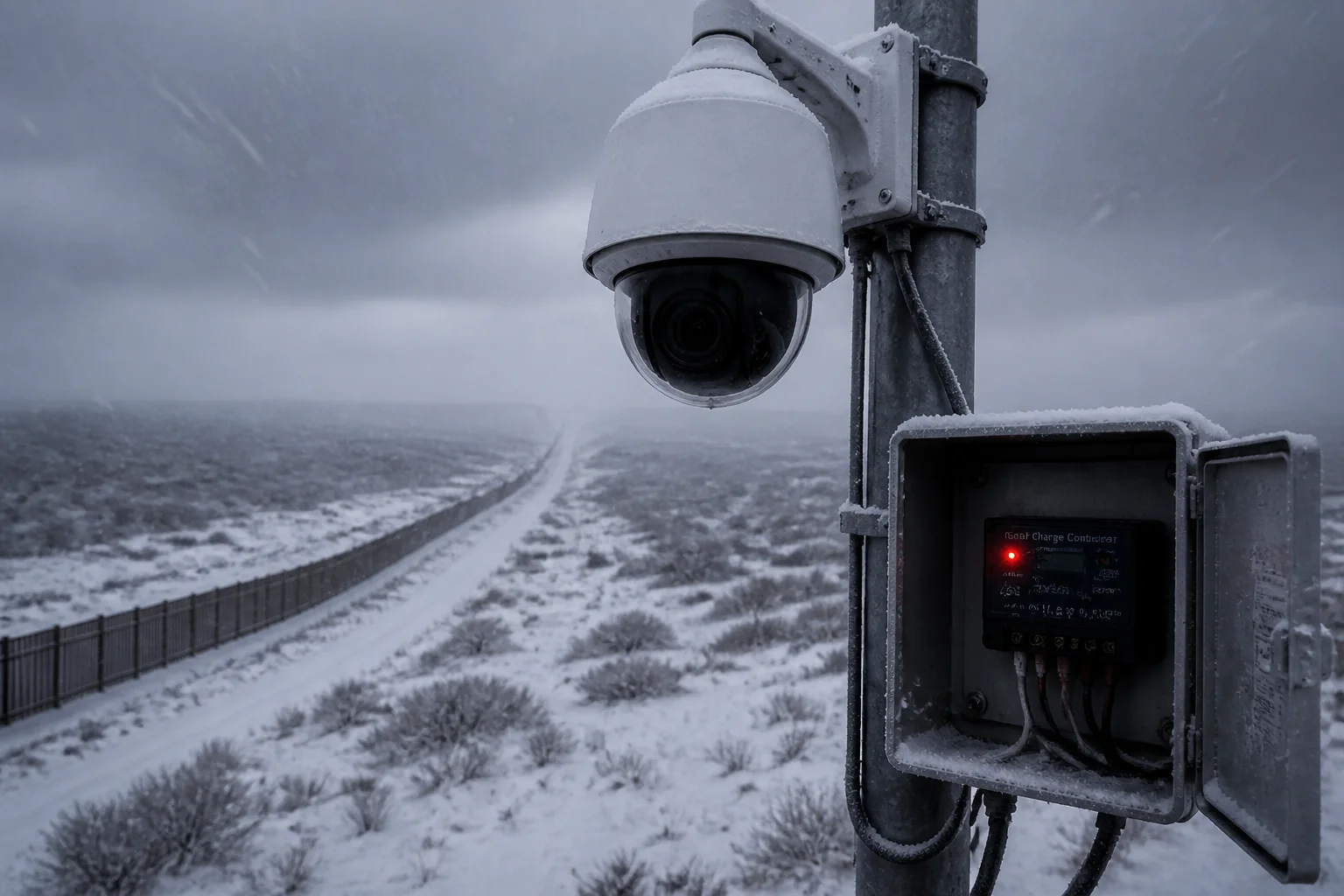

Controlador de carga solar MPPT vs PWM para sistemas de câmeras PTZ off-grid
Abaixo, detalho os ganhos específicos que você obtém com o MPPT em implantações reais de PTZ off-grid. Abordo a eficiência de inverno, a vida útil da bateria, o monitoramento remoto e por que os sistemas PWM falham quando você mais precisa deles.
Índice
Quanta eficiência de carregamento extra posso obter com um controlador MPPT no inverno?
O inverno é quando os sistemas off-grid morrem. Vi muitos projetos falharem porque o integrador escolheu um controlador PWM barato e assumiu que o desempenho de verão se manteria até dezembro.
Em clima frio, os controladores MPPT entregam 20–40% mais energia do que as unidades PWM. Os painéis solares produzem maior tensão em baixas temperaturas, e o MPPT captura essa tensão extra convertendo-a em corrente de carregamento adicional. O PWM simplesmente a desperdiça.

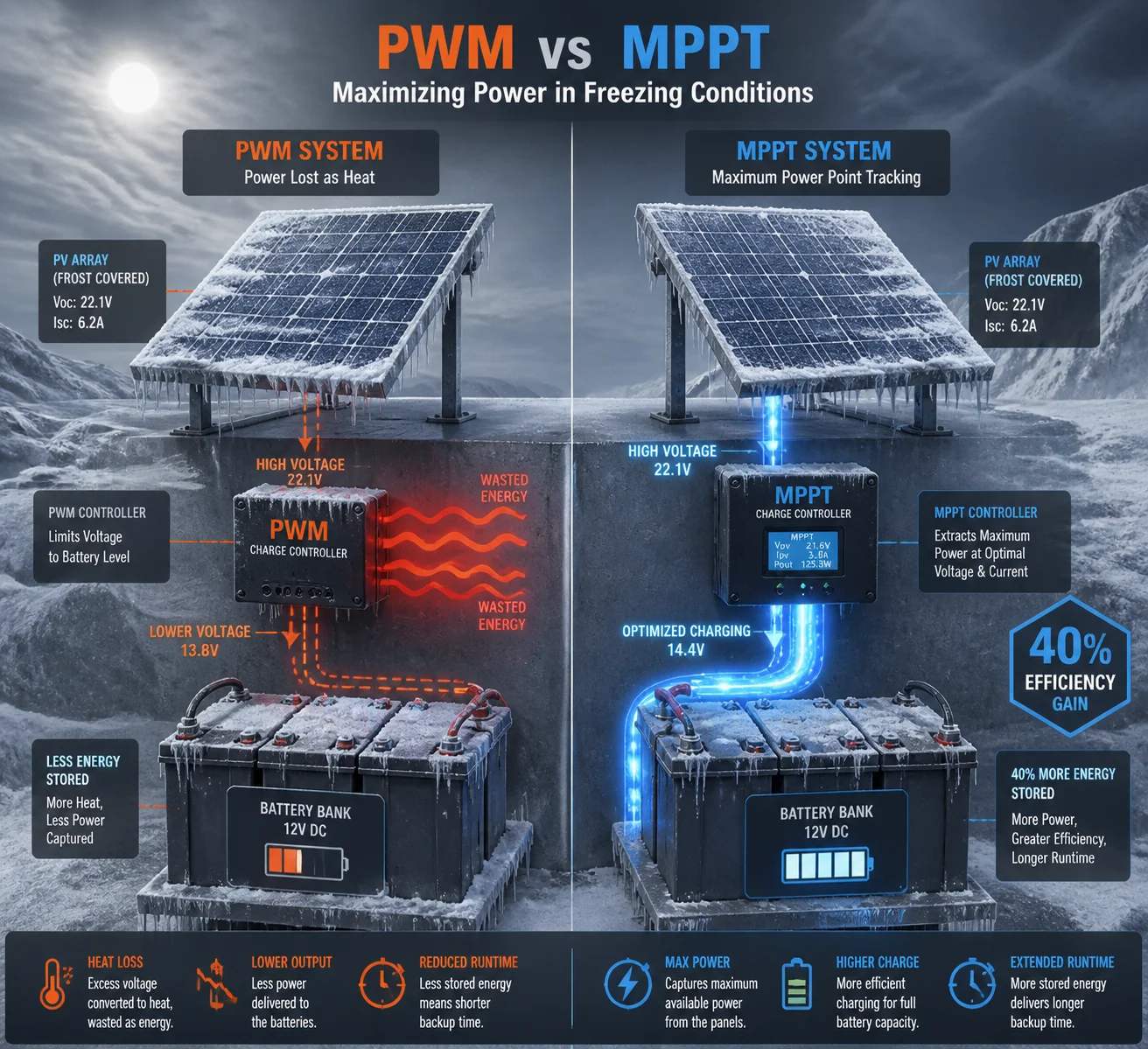

Ganho de eficiência de carregamento de inverno MPPT sobre controlador PWM
Por que o clima frio aumenta a diferença
Aqui está o que a maioria das pessoas perde. Os painéis solares são classificados a 25°C (77°F). Quando a temperatura cai para 0°C ou abaixo, a tensão de circuito aberto (Voc) do painel aumenta significativamente. Isso se deve ao coeficiente de temperatura da tensão do painel solar 4. Um painel de 100W classificado em 18V pode fornecer 21V ou até 22V em uma manhã fria.
Com um controlador PWM, a tensão do painel é reduzida para corresponder à tensão da bateria — cerca de 12,5V a 14,4V. Toda essa tensão extra acima do nível da bateria? Desapareceu. Desperdiçada como calor. Você pagou por um painel de 100W, mas está usando apenas 65–70W dele.
Com um controlador MPPT 1, a história muda completamente. A unidade MPPT permite que o painel opere em seu ponto ideal natural de alta tensão (digamos, 21V). Em seguida, seu conversor DC-DC interno reduz essa tensão e envia mais amperes para a bateria. Você consegue usar quase todos os 100W. Um detalhado Comparação de eficiência MPPT vs PWM a 0°C 5 mostra que a diferença aumenta no tempo frio.
Números Reais do Campo
| Condição | Saída PWM (aprox.) | Saída MPPT (aprox.) | Vantagem MPPT |
|---|---|---|---|
| Verão, 30°C, sol pleno | ~75W de painel de 100W | ~90W de painel de 100W | +20% |
| Inverno, 0°C, sol pleno | ~65W de painel de 100W | ~92W de painel de 100W | +40% |
| Dia nublado, qualquer estação | ~30W de painel de 100W | ~42W de painel de 100W | +30–40% |
Esses números importam muito para sistemas PTZ. Uma câmera PTZ 4K com transmissão 4G, IR a laser e aquecedor pode consumir 30–80W o tempo todo. No inverno, você tem talvez 4–5 horas de luz solar utilizável. Cada watt conta.
O que Isso Significa para o Dimensionamento do Sistema
Como o MPPT extrai mais energia do mesmo painel, você pode frequentemente usar um conjunto de painéis menor e ainda atender ao seu orçamento de energia. Ou você pode manter o mesmo tamanho de painel e obter uma margem de segurança maior para dias de mau tempo.
Eu sempre digo aos clientes: se você está implantando no Canadá, norte da Europa ou mesmo nos estados do norte dos EUA, nem pense em PWM. A matemática não fecha. Você superdimensionará seu conjunto de painéis para compensar (gastando mais dinheiro) ou enfrentará tempo de inatividade. Nenhuma das opções faz sentido quando um controlador MPPT resolve o problema diretamente.
O Bônus da Manhã e da Noite
O MPPT também supera o PWM durante as horas de pouca luz do início da manhã e do final da noite. Nesses momentos, a tensão do painel ainda é relativamente alta, mas a corrente é baixa. O PWM não pode fazer nada útil com essa combinação. O MPPT pode. Ele converte essa alta tensão em um fio de corrente que mantém sua bateria carregada. Ao longo de um dia inteiro, esses minutos extras de carregamento se somam — especialmente no inverno, quando cada hora de luz do dia é preciosa.
O controlador MPPT estende a vida útil geral do meu banco de baterias de lítio?
Já substituí bancos de baterias de lítio em locais remotos. O aluguel do caminhão, o tempo do técnico, os dados de vigilância perdidos — uma substituição de bateria em um local de fronteira pode custar R$ 1.500 ou mais. Qualquer coisa que prolongue a vida útil da bateria se paga rapidamente.
Sim. Controladores MPPT prolongam a vida útil das baterias de lítio, mantendo as baterias mais cheias a cada dia, reduzindo os ciclos de descarga profunda e fornecendo carregamento preciso em várias etapas. Isso pode adicionar 1 a 2 anos de vida útil à sua bateria em comparação com sistemas gerenciados por PWM.

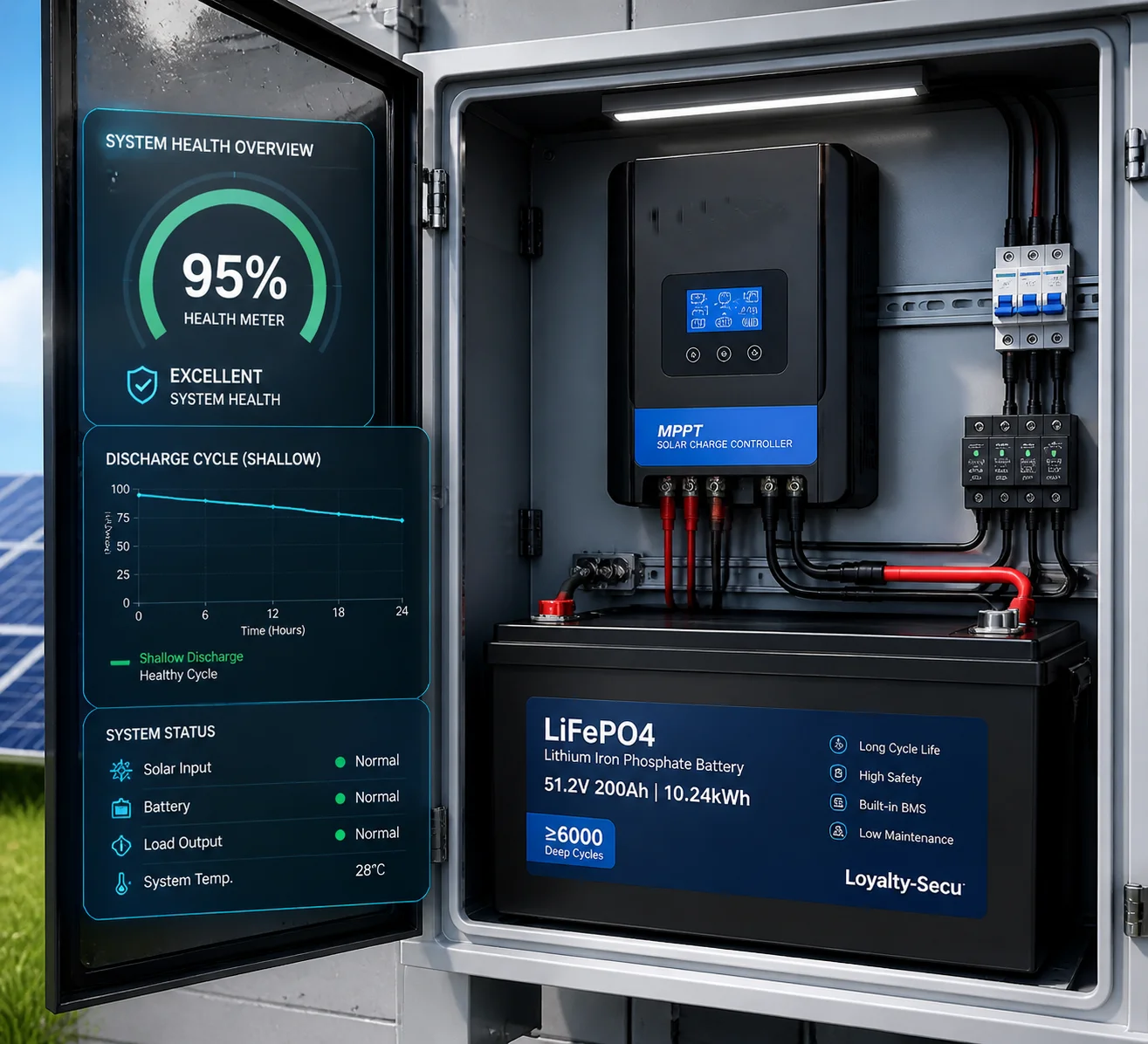

Controlador MPPT prolongando a vida útil da bateria de lítio em sistema solar off-grid
Como a Eficiência de Carregamento se Conecta à Saúde da Bateria
A ligação entre eficiência de carregamento e vida útil da bateria é direta. Aqui está a cadeia de causa e efeito:
- O MPPT colhe mais energia solar a cada dia.
- A bateria atinge um estado de carga (SoC) mais alto antes do pôr do sol.
- A câmera consome energia durante a noite, mas a bateria não descarrega tanto.
- Menor profundidade de descarga (DoD) a cada ciclo = maior vida útil da bateria.
As baterias de lítio têm uma relação bem documentada entre DoD e vida útil do ciclo. Uma bateria de fosfato de ferro e lítio (LiFePO₄) 2 com DoD de 50% pode durar mais de 4.000 ciclos. A mesma bateria com DoD de 80% pode durar apenas 2.000 ciclos. Essa é uma diferença enorme.
Carregamento em Várias Etapas: O MPPT Faz Melhor
Bons controladores MPPT usam um perfil de carregamento de três etapas:
- Etapa de Bulk (Volume): A corrente máxima flui para a bateria até que ela atinja uma tensão alvo.
- Etapa de carregamento de Absorção 6: A tensão é mantida constante enquanto a corrente diminui, preenchendo os últimos 10-20% da capacidade suavemente.
- Fase de flutuação: Uma baixa tensão de manutenção mantém a bateria carregada sem sobrecarregar.
Controladores PWM também reivindicam carregamento multiestágio, mas sua capacidade de executá-lo é limitada. Como o PWM não pode aumentar a corrente a partir de excesso de tensão, a fase de carga principal leva mais tempo, e a bateria pode nunca atingir a absorção total antes do pôr do sol. Ao longo de semanas e meses, isso significa que a bateria está cronicamente subcarregada — uma condição que acelera a degradação em todas as químicas de bateria.
O Custo de Uma Substituição de Bateria
| Item de Custo | Valor Típico (USD) |
|---|---|
| Novo banco de baterias LiFePO₄ (100Ah, 12V) | $400–$800 |
| Mão de obra técnica (local remoto, 1 dia) | $300–$600 |
| Veículo / viagem para local remoto | $200–$500 |
| Perda de dados de vigilância / tempo de inatividade | Difícil de quantificar, mas real |
| Total por substituição | $900–$1.900+ |
Um controlador MPPT geralmente custa $80–$200 a mais do que uma unidade PWM comparável. Se ele estender a vida útil da sua bateria em apenas um ano, o retorno sobre o investimento é óbvio. Para clientes como David, que gerenciam dezenas de locais remotos, essa economia se multiplica rapidamente.
O Gerenciamento de Calor Também Importa
Controladores MPPT operam mais frios durante o carregamento porque funcionam de forma mais eficiente. Menos energia desperdiçada significa menos calor dentro da caixa de controle. O calor é o inimigo tanto da eletrônica quanto das baterias. Um ambiente operacional mais frio dentro da caixa de energia solar ajuda tudo a durar mais — o controlador, a bateria e a placa de fonte de alimentação da câmera.
Posso monitorar os dados de captação solar em tempo real através do aplicativo da câmera?
Recebo muito essa pergunta de integradores de sistemas. Eles querem um aplicativo, um painel, um lugar para verificar tudo. E, honestamente, essa é a maneira certa de pensar sobre isso.
Muitos controladores MPPT modernos suportam monitoramento remoto através de interfaces RS485, Bluetooth ou Wi-Fi. Quando integrados em um sistema PTZ solar bem projetado, você pode visualizar a entrada solar em tempo real, a tensão da bateria, a corrente de carga e o status de carregamento diretamente através do aplicativo de gerenciamento da câmera ou de uma plataforma conectada.

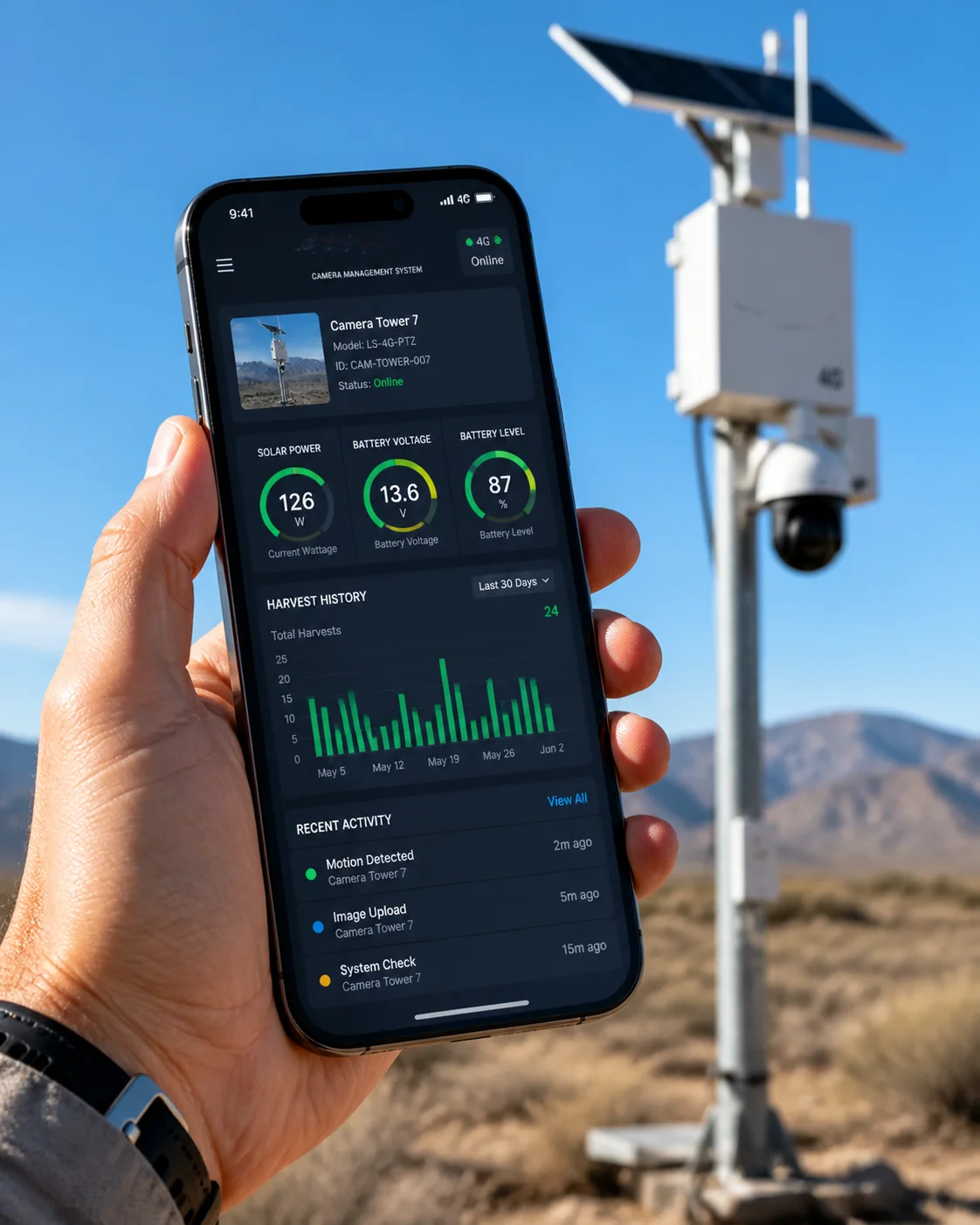

Monitoramento remoto de dados de captação solar através do aplicativo da câmera PTZ
Por que o Monitoramento Remoto Muda o Jogo
Para implantações PTZ off-grid, você não pode simplesmente ir até o poste e verificar o medidor da bateria. Seus locais podem estar a 80 km da estrada mais próxima. O monitoramento remoto não é um luxo — é um requisito operacional básico.
Um bom controlador MPPT com capacidade de comunicação oferece:
- Saída em tempo real do painel solar (tensão, corrente, watts)
- Estado de carga da bateria (porcentagem e tensão)
- Energia diária captada (watt-hora)
- Consumo de carga (quanto a câmera está consumindo)
- Alertas para bateria fraca, sobrecarga ou falhas do controlador
Como a Integração Funciona na Prática
Na Loyalty-Secu, projetamos nossos sistemas PTZ solares para que o controlador MPPT se comunique com a placa principal da câmera. Os dados são transmitidos pela mesma conexão 4G que a câmera usa para vídeo. Isso significa que você não precisa de um cartão SIM separado ou de uma plataforma de monitoramento separada para o sistema de energia.
Veja como é uma configuração típica de monitoramento integrado:
| Componente | Função | Comunicação |
|---|---|---|
| Controlador MPPT | Gerencia o carregamento, reporta dados de energia | Protocolo de comunicação RS485 7 para a placa principal da câmera |
| Placa Principal da Câmera | Agrega dados de vídeo + energia | 4G LTE para plataforma em nuvem |
| Plataforma em Nuvem / App | Exibe feed de vídeo + status de energia | Navegador web ou aplicativo móvel |
Essa integração é algo que os controladores PWM raramente suportam. A maioria das unidades PWM baratas não possui interface de comunicação alguma. Você tem visibilidade zero sobre a saúde do seu sistema de energia. O primeiro sinal de problema é quando a câmera fica offline — e, até lá, a bateria pode já estar danificada por descarga profunda.
O que perguntar ao seu fornecedor
Se você estiver adquirindo sistemas solares PTZ da China, inclua isto em seu documento de especificação:
- “O controlador MPPT deve suportar comunicação RS485 ou equivalente com a placa principal da câmera.”
- “O sistema deve exibir a potência de entrada solar em tempo real, o SoC da bateria e a captação de energia diária através da plataforma de gerenciamento da câmera.”
- “Alertas de bateria fraca e de falha devem ser enviados automaticamente ao operador.”
Se um fornecedor não puder atender a esses requisitos, ele provavelmente está usando um controlador PWM genérico sem capacidade de monitoramento. Isso é um sinal de alerta. Você merece visibilidade total de cada watt que seu sistema produz e consome.
A Manutenção Preditiva se Torna Possível
Com dados históricos do controlador MPPT, você pode identificar tendências antes que elas se tornem problemas. Se a captação de energia diária cair 20% ao longo de um mês, talvez o painel esteja sujo ou sombreado por nova vegetação. Se a tensão da bateria ao amanhecer continuar caindo semana após semana, a bateria pode estar envelhecendo e precisa ser substituída em breve — mas no seu cronograma, não como uma emergência. Isso é chamado de manutenção preditiva de local remoto usando dados de tendências solares 10.
Esse tipo de manutenção preditiva é impossível com um sistema PWM cego. Você está voando sem instrumentos.
Por que meu sistema PWM falha em manter a câmera online durante semanas frias e nubladas?
Ouço essa reclamação todo inverno. Um integrador liga e diz: “O sistema funcionou bem o verão todo. Agora é dezembro e a câmera fica offline a cada dois dias.” A resposta é quase sempre a mesma — um controlador PWM que não consegue acompanhar.
Os sistemas PWM falham em condições frias e nubladas porque desperdiçam a voltagem extra que os painéis solares produzem em baixas temperaturas e não conseguem extrair energia suficiente da luz solar fraca para manter as câmeras PTZ de alto consumo funcionando. A bateria descarrega mais rápido do que carrega e o sistema desliga.

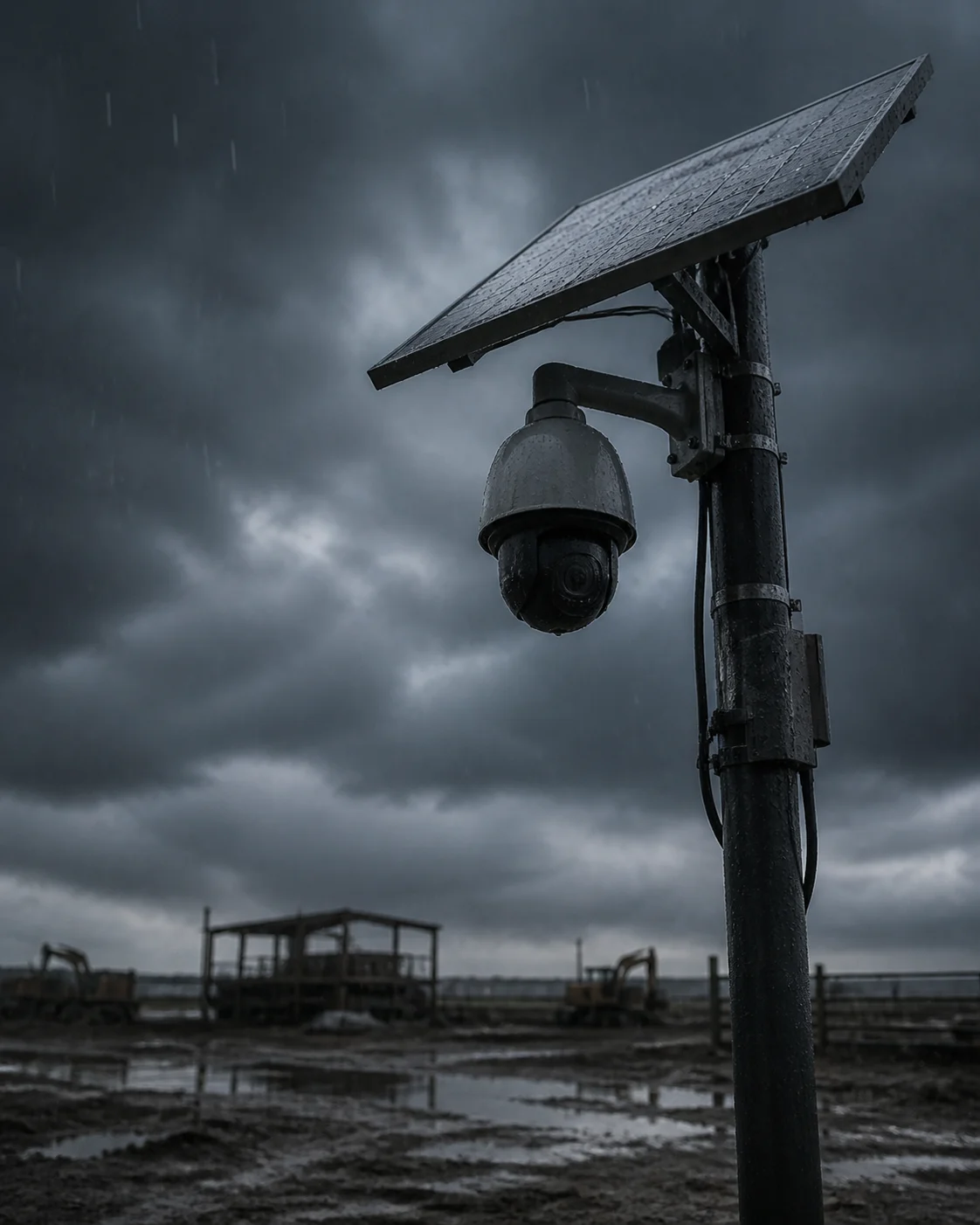

Falha do controlador PWM em condições frias e nubladas para câmeras off-grid
A Tempestade Perfeita: Três Problemas de Uma Vez
Semanas frias e nubladas criam uma tripla ameaça para sistemas baseados em PWM. Deixe-me explicar cada um.
Problema 1: Voltagem Desperdiçada no Frio
Como expliquei antes, as baixas temperaturas aumentam a voltagem do painel. Um painel classificado em 18V Vmp pode produzir 21–22V em tempo de congelamento. PWM 3 limita isso à voltagem da bateria (cerca de 12,5–14,4V). Você perde 30–40% da energia disponível ali mesmo.
O MPPT converteria esses 22V em mais corrente de carga. O PWM simplesmente o descarta.
Problema 2: Pouca Luz Significa Pouca Corrente
Em dias nublados, a saída de corrente do painel cai drasticamente. Um painel de 100W pode produzir apenas 1–2 amperes em vez de seus 5,5 amperes nominais. A voltagem permanece relativamente alta, mas a corrente é minúscula.
O PWM precisa de corrente para carregar a bateria. Ele não pode fazer nada útil apenas com voltagem. Portanto, em um dia de inverno nublado, um sistema PWM pode enviar apenas 15–25W para a bateria.
O MPPT, por outro lado, pega essa saída de alta voltagem e baixa corrente e a converte. O resultado é uma voltagem menor, mas uma corrente ligeiramente maior chegando à bateria. Não é um milagre — você não pode criar energia do nada — mas a eficiência de conversão significa que você captura 30–40% a mais do que a pouca energia disponível. Isso é especialmente importante ao calcular a colheita solar diária para dezembro a 45°N 8.
Problema 3: Câmeras PTZ Consomem Muito
Uma câmera bullet básica pode consumir 8–12W. Uma câmera PTZ com zoom 38X, IR a laser, modem 4G e aquecedor pode consumir 40–80W. Essa é uma grande diferença.
No verão, mesmo um sistema PWM consegue acompanhar porque há 8–10 horas de luz solar forte. A matemática funciona. Mas no inverno, você pode ter apenas 3–4 horas de luz solar fraca. Se o seu sistema PWM está enviando apenas 20W para a bateria durante essas horas, você coleta talvez 60–80Wh por dia. Sua câmera consome 40W × 24h = 960Wh por dia. O déficit é enorme.
Com MPPT, você pode coletar 90–120Wh do mesmo painel nas mesmas condições. Ainda não é suficiente para operação 24/7 a partir de um único painel pequeno — mas combinado com um banco de baterias e um conjunto de painéis dimensionados corretamente, o sistema se mantém vivo. A vantagem do MPPT é o que o mantém acima da linha de sobrevivência através prevenção de descarga profunda da bateria com corte de baixa temperatura MPPT 9.
Por que “Funcionou no Verão” Não é um Teste Válido
O teste de verão esconde as fraquezas do PWM. Dias longos, sol forte, temperaturas amenas — tudo joga a favor do PWM. O verdadeiro teste é a pior semana do ano: dias curtos, nuvens pesadas, temperaturas congelantes. Se o seu sistema não consegue sobreviver a essa semana, ele não é confiável.
Eu sempre recomendo que os clientes peçam ao fornecedor um cálculo do orçamento de energia de inverno. Este cálculo deve mostrar:
- Colheita solar diária esperada no pior mês (usando dados de irradiação local)
- Consumo de energia da câmera diariamente (incluindo aquecedor e todos os acessórios)
- Capacidade de reserva da bateria (quantos dias o sistema pode funcionar sem sol)
- Tipo de controlador e sua eficiência esperada em condições de pouca luz e baixa temperatura
Se o fornecedor mostrar apenas números de verão, insista. Peça dados de dezembro. É aí que a verdade reside.
O Custo Oculto do Tempo de Inatividade
Quando um sistema PWM falha no inverno, as consequências vão além da perda de imagens:
- A bateria pode descarregar profundamente abaixo dos níveis seguros, causando perda permanente de capacidade.
- A câmera pode reiniciar repetidamente em cold-boot à medida que a tensão da bateria flutua em torno do limite de corte, estressando a eletrônica.
- Você perde a confiança do seu cliente final, que está pagando por vigilância 24 horas por dia, 7 dias por semana.
- Você envia um técnico para um local remoto em mau tempo para trocar baterias ou adicionar painéis — uma viagem cara e perigosa.
Tudo isso é evitável com um controlador MPPT e um projeto de sistema adequado desde o início.
Conclusão
MPPT não é opcional para sistemas PTZ off-grid sérios. Ele colhe mais energia, protege suas baterias, permite o monitoramento remoto e mantém suas câmeras online quando mais importa. O pequeno custo extra se paga muitas vezes.
