Eu costumava perder o sono com falhas de rastreamento automático. Uma câmera travava em uma pessoa, depois subitamente se movia para o lado porque uma sombra confundia o algoritmo. Esse problema me custou dinheiro real e clientes reais.
O rastreamento automático moderno de PTZ depende de coordenadas de pontos-chave do esqueleto, não do centro de gravidade visual. O sistema detecta de 17 a 18 articulações do corpo, como ombros, quadris e joelhos, e então usa esses pontos fixos para guiar o motor pan-tilt. Este método resiste à oclusão, interferência de sombras e sobreposição de alvos muito melhor do que as abordagens mais antigas baseadas em centróides.
Tecnologia de pontos-chave do esqueleto para rastreamento automático de câmeras PTZ
Abaixo, detalho exatamente como o rastreamento de pontos-chave funciona em implementações do mundo real, por que ele supera os métodos legados e o que isso significa para o seu próximo projeto. Vamos lá.
Índice
O rastreamento do esqueleto fornece um travamento mais estável durante movimentos complexos “semelhantes aos humanos”?
Eu vi câmeras baseadas em centróides perderem seu alvo no momento em que alguém se agacha para amarrar um sapato. A caixa de rastreamento voa para uma sombra próxima, e a PTZ gira sem rumo. Essa única falha pode arruinar a demonstração de um projeto inteiro.
Sim. O rastreamento do esqueleto fornece um travamento muito mais estável porque segue a estrutura das articulações do corpo, não uma massa de pixels. Mesmo quando uma pessoa se agacha, se contorce ou acena com os braços, a topologia do esqueleto permanece consistente. A câmera mantém seu travamento porque rastreia ossos, não formas.
rastreamento do esqueleto travamento estável durante movimentos complexos
Como o rastreamento de centróides falha durante o movimento
O rastreamento tradicional de centro de gravidade funciona assim: o algoritmo subtrai o fundo, encontra a massa de pixels restante e calcula seu centro geométrico. Esse ponto central se torna o alvo da PTZ.
O problema aparece rapidamente. Quando uma pessoa levanta ambos os braços acima da cabeça, a massa fica mais alta. O centróide se move para cima. A câmera inclina para cima. Agora os pés da pessoa saem do quadro. Quando eles se agacham, a massa encolhe e o centróide desce. A câmera desce. Esse salto vertical constante cria um feed de vídeo instável e trêmulo que parece pouco profissional em qualquer reprodução VMS1.
Como os Pontos-Chave do Esqueleto Resolvem Isso
Um sistema baseado em pontos-chave não se importa com a forma geral da massa de pixels. Ele identifica marcos anatômicos específicos. O algoritmo escolhe um ponto de referência estável, geralmente o ponto médio entre os dois ombros ou o centro da pelve. Esses pontos se movem de forma suave e previsível, mesmo durante ações complexas.
Veja o que acontece quadro a quadro:
- O modelo de IA detecta 17 pontos-chave no corpo humano.
- O firmware seleciona o “centro do torso” (média dos pontos-chave de ombro e quadril) como âncora de rastreamento.
- O Controlador PID2 converte a posição de pixel dessa âncora em comandos de ângulo do motor.
- A preditor de vetor de movimento3 observa os últimos 5 quadros para antecipar onde a âncora estará no quadro 6.
Esta etapa de predição é crítica. Significa que o motor começa a se mover antes que a pessoa complete sua ação. O resultado é um rastreamento suave e sem atrasos.
Tabela de Comparação de Estabilidade
| Cenário | Comportamento do Rastreamento de Centroide | Comportamento do Rastreamento de Pontos-Chave |
|---|---|---|
| Pessoa levanta os braços | Centroide salta para cima, câmera inclina demais | Ponto médio do ombro mal se move, câmera permanece nivelada |
| Pessoa se agacha | Centroide cai acentuadamente, câmera mergulha | Ponto-chave do quadril desce gradualmente, câmera segue suavemente |
| Pessoa gira | Forma do blob muda drasticamente, centroide treme | Topologia do esqueleto permanece consistente, o bloqueio se mantém |
| Pessoa carrega objeto grande | Objeto se funde com o blob, centroide se desloca em direção ao objeto | Os pontos-chave permanecem no corpo, o objeto é ignorado |
Pela minha experiência trabalhando com integradores de sistemas nos EUA e na Europa, essa diferença de estabilidade é o que fecha negócios. Quando David faz uma demonstração ao vivo para seu cliente final, a câmera precisa parecer inteligente. A instabilidade mata a confiança. O rastreamento suave constrói confiança.
Como os pontos-chave impedem que a câmera perca o rastreamento quando o alvo se curva?
Certa vez, um cliente no Texas me ligou furioso. Sua PTZ baseada em centróide perdeu o rastreamento de um trabalhador toda vez que o cara se curvava para pegar materiais em um canteiro de obras. A câmera se movia para um veículo próximo em vez disso. Isso é um deslocamento de R$ 200 para corrigir um problema de software.
Quando uma pessoa se curva, sua silhueta em pixels muda drasticamente, mas seus pontos-chave esqueléticos permanecem identificáveis. O algoritmo ainda vê a cabeça, os ombros e a coluna. Ele recalcula a âncora de rastreamento usando as articulações visíveis e mantém o bloqueio. A câmera nunca perde o alvo porque o esqueleto nunca desaparece.
O rastreamento de pontos-chave evita a perda do alvo ao se curvar
Por que se curvar quebra o rastreamento de centróide
Quando uma pessoa está em pé, sua silhueta é alta e estreita. O centróide fica aproximadamente na altura do peito. Quando ela se curva para a frente na cintura, a silhueta fica curta e larga. O centróide salta repentinamente para frente e para baixo. Para uma câmera PTZ, isso parece que o alvo se teletransportou. O motor exagera a correção, ultrapassa o alvo e muitas vezes se fixa em outra coisa.
Este não é um caso de borda raro. Em canteiros de obras, fazendas e armazéns, as pessoas se curvam constantemente. Se o seu sistema de rastreamento não consegue lidar com esse movimento humano básico, ele não está pronto para implantação.
A Solução de Pontos-Chave: Cálculo de Âncora Ponderada
Nosso firmware de IA usa um sistema de âncora ponderada. Em vez de depender de um único ponto-chave, ele atribui pontuações de confiança a cada articulação detectada. Quando uma pessoa se curva:
- O ponto-chave da cabeça se move para baixo, mas permanece visível.
- Os pontos-chave dos ombros giram para a frente, mas permanecem detectáveis.
- Os pontos-chave do quadril se tornam a referência mais estável.
- Os pontos-chave dos joelhos e tornozelos permanecem quase inalterados.
O firmware muda automaticamente o peso da âncora para os pontos-chave mais estáveis e visíveis. Se a parte superior do corpo estiver dobrada e parcialmente ocluída, o sistema se apoia mais nos pontos-chave do quadril e das pernas. A âncora de rastreamento se move lenta e previsivelmente. A PTZ segue sem drama.
Análise de Quadros do Mundo Real
Veja o que o algoritmo processa em uma sequência típica de “curvar-se”:
| Quadro | Pontos-Chave Visíveis | Cálculo da Âncora | Comando do Motor |
|---|---|---|---|
| Quadro 1 (em pé) | Todos os 17 | Ponto médio do ombro | Manter posição |
| Quadro 2 (começando a dobrar) | 16 (um tornozelo ocluído pelo corpo) | Deslocamento de peso em direção aos quadris | Inclinar para baixo 2° |
| Quadro 3 (totalmente dobrado) | 12 (pernas inferiores atrás do tronco) | Centro do quadril como âncora primária | Inclinar para baixo 4°, manter pan |
| Quadro 4 (subindo de volta) | 15 | Transição de volta para o ponto médio do ombro | Inclinar para cima 3° |
A principal percepção é que o sistema nunca entra em pânico. Ele nunca vê um evento de “alvo perdido”. Ele simplesmente ajusta quais pontos-chave carregam mais peso no cálculo da âncora. Isso é fundamentalmente diferente do rastreamento de centróides, onde todo o blob muda de forma e o algoritmo não tem um modelo interno de como é um corpo humano.
Por que isso é importante para locais remotos
Para Implantações alimentadas por energia solar 4G4 em locais como fazendas, campos de petróleo ou zonas de construção remotas, um rastreamento perdido significa evidência perdida. Você não pode retroceder e rastrear novamente. O momento se foi. Nosso sistema de pontos-chave garante que, mesmo durante os movimentos humanos mais comuns, a câmera mantém um rastreamento contínuo e ininterrupto. Essa é a confiabilidade que justifica o investimento em hardware.
O sistema pode rastrear uma pessoa com precisão mesmo que ela esteja apenas parcialmente visível?
Testei dezenas de câmeras PTZ atrás de cercas de arame farpado, ao lado de barreiras de concreto e perto de veículos estacionados. A maioria dos rastreadores de centróides falha no momento em que metade do corpo desaparece atrás de um obstáculo. A caixa de rastreamento congela ou salta para o próprio obstáculo.
Sim. O rastreamento baseado em pontos-chave funciona mesmo quando apenas a parte superior do corpo ou um único lado da pessoa é visível. O modelo de IA infere o esqueleto completo a partir de observações parciais. Desde que 4 a 5 pontos-chave permaneçam detectáveis, o sistema mantém um bloqueio confiante no alvo e continua o movimento PTZ suave.
rastreamento de pontos-chave de visibilidade parcial através de oclusão
Compreendendo a Oclusão Parcial em Campo
A visibilidade parcial não é um caso extremo. É a norma. Em implementações reais, alvos andam atrás de carros, se inclinam em esquinas, ficam atrás de balcões ou se movem ao longo de cercas. A qualquer momento, 30% a 60% do corpo pode estar escondido da vista da câmera.
O rastreamento de centróide colapsa nessas condições. Quando metade da mancha de pixels desaparece atrás de uma parede, o centróide da mancha restante se desloca dramaticamente para o lado visível. O PTZ gira bruscamente nessa direção, muitas vezes perdendo o alvo completamente quando ele emerge do outro lado.
Como a Estimativa de Pose Lida com Dados Ausentes
Modelos modernos de estimativa de pose como HRNet5 e MobileNet-Pose6 são treinados em milhões de imagens que incluem oclusão parcial. Eles aprendem as relações espaciais entre as articulações. Se o modelo vê um ombro esquerdo e uma cabeça, ele pode inferir onde o ombro direito provavelmente está, mesmo que esteja escondido.
Essa inferência acontece através do que chamamos de“completude do esqueleto“7. O modelo gera pontuações de confiança para cada ponto-chave. Pontos-chave visíveis recebem alta confiança (0,8 a 0,99). Pontos-chave inferidos recebem menor confiança (0,3 a 0,6). O firmware de rastreamento usa apenas pontos-chave de alta confiança para controle do motor, mas usa os inferidos para manter seu modelo interno de onde a pessoa está.
Cenários Práticos
Aqui estão situações comuns de visibilidade parcial e como o sistema responde:
Pessoa atrás de uma meia-parede (barreira na altura da cintura): O sistema vê cabeça, ombros, cotovelos e, às vezes, mãos. Isso são 5 a 7 pontos-chave de alta confiança. Mais do que suficiente. A âncora permanece no ponto médio do ombro. O rastreamento é suave e ininterrupto.
Pessoa emergindo de trás de um veículo: À medida que a pessoa sai, os pontos-chave aparecem um por um. O sistema não espera pela visibilidade total. No momento em que detecta 4 pontos-chave confiáveis em um lado do corpo, ele inicia o rastreamento. Quando a pessoa estiver totalmente visível, o PTZ já estará travado e centralizado.
Pessoa andando ao longo de uma linha de cerca de (oclusão intermitente): Postes de cerca criam oclusão rápida e repetitiva. O rastreador de centróide falharia a cada poste. O sistema de pontos-chave ignora essas breves interrupções porque o modelo de esqueleto persiste entre os quadros. O firmware usa suavização temporal para preencher os 2 a 3 quadros onde um poste bloqueia parte do corpo.
O Papel da NPU
Este nível de inferência em tempo real requer hardware dedicado. Nossas câmeras usam uma unidade de processamento neural Unidade de Processamento Neural8 (NPU) a bordo que executa o modelo de estimativa de pose a 30 fps. A NPU lida com os cálculos pesados da detecção de esqueleto, enquanto o processador principal gerencia o controle PID e os comandos do motor. Essa separação garante que a latência de rastreamento permaneça abaixo de 50 ms, mesmo durante eventos de oclusão complexos.
Para integradores como David, que se preocupam com a arquitetura do sistema, este é um diferencial chave. Câmeras baratas tentam executar IA na CPU principal e acabam com taxas de detecção de 5 a 10 fps. Isso é muito lento para um rastreamento confiável. Nossa abordagem de NPU dedicada garante desempenho consistente, independentemente da complexidade da cena.
Por que o rastreamento baseado em pontos-chave é superior para manter o foco no rosto do alvo?
Tive clientes que me disseram que suas câmeras antigas rastreavam o corpo bem, mas sempre enquadravam a imagem errada. A cabeça da pessoa era cortada no topo do quadro, ou a câmera focava no tronco e o rosto ficava muito pequeno para ser identificado. Para aplicações de segurança, isso é uma falha crítica.
O rastreamento de pontos-chave é superior para o foco no rosto porque sabe exatamente onde está a cabeça. O algoritmo detecta diretamente os pontos-chave do nariz, olhos e orelha. O firmware pode deslocar a âncora de rastreamento para cima a partir do centro do tronco para manter o rosto na posição ideal do quadro. Isso garante imagens identificáveis sempre.

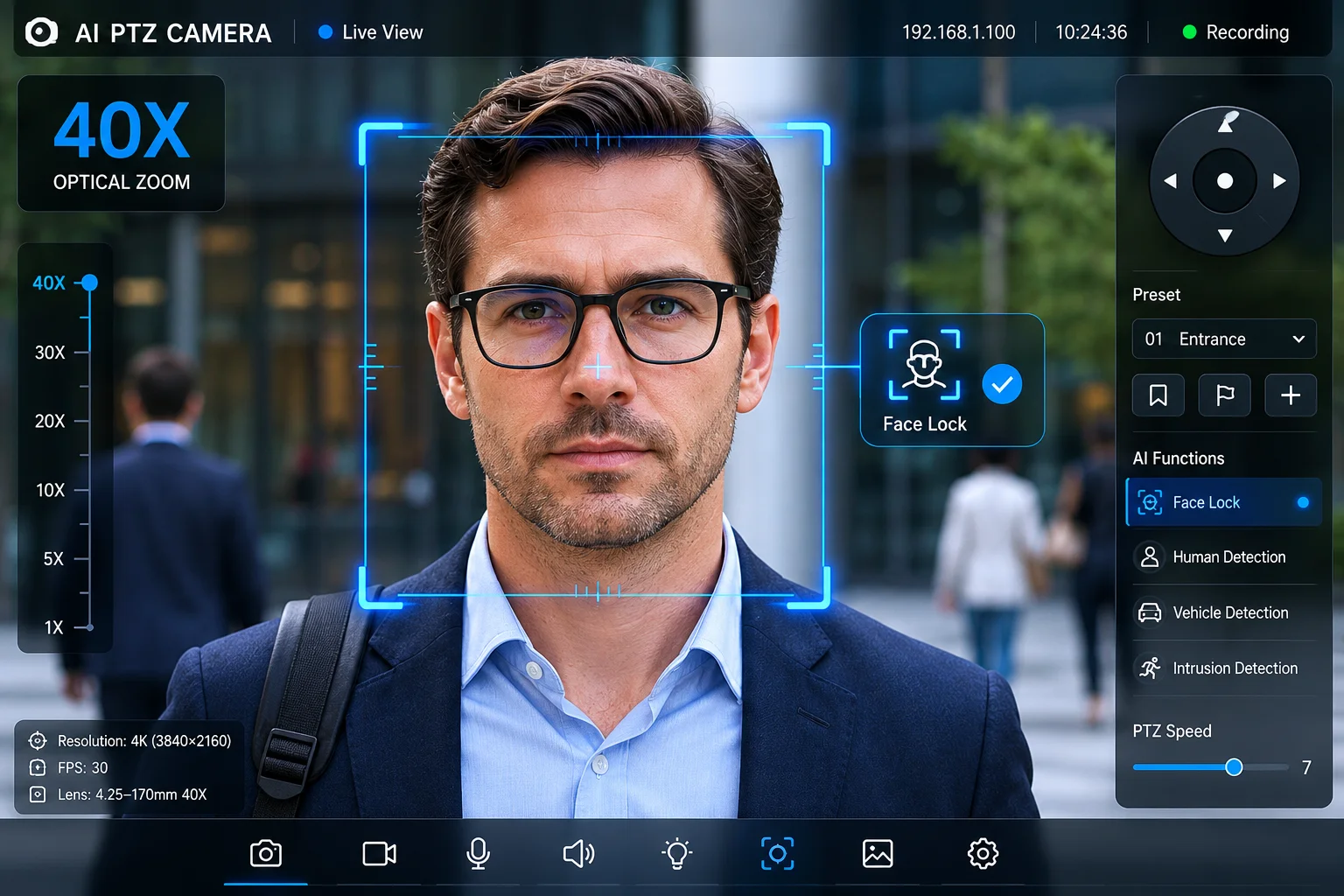

rastreamento baseado em pontos-chave mantendo o foco no rosto alvo
O Problema de Enquadramento Com o Rastreamento de Centróide
Um rastreador de centróide centraliza o meio geométrico da mancha no quadro. Para uma pessoa em pé, esse ponto médio fica aproximadamente na cintura ou na parte inferior do peito. A câmera mantém diligentemente a cintura centralizada. O resultado? A cabeça fica no quarto superior do quadro, muitas vezes pequena demais para reconhecimento facial ou mesmo identificação básica.
Pior ainda, quando a pessoa está longe e a câmera dá zoom, o enquadramento centralizado pelo centróide corta completamente a cabeça. O operador vê um tronco. Essa filmagem é inútil para fins de identificação.
Como o Rastreamento de Pontos-Chave Permite o Enquadramento Inteligente
Com pontos-chave esqueléticos, o firmware tem um mapa completo do corpo. Ele sabe onde está a cabeça em relação ao tronco. Ele pode aplicar um deslocamento intencional à âncora de rastreamento:
- Enquadramento de segurança padrão: A âncora é definida no ponto-chave do pescoço. Isso coloca o rosto no terço superior do quadro, seguindo a regra dos terços9. O corpo superior completo permanece visível.
- Modo de identificação: A âncora muda para o ponto-chave do nariz. A câmera dá um zoom mais próximo e mantém o rosto centralizado. Este modo é ativado automaticamente quando o alvo para de se mover.
- Modo corpo inteiro: A âncora permanece no centro do quadril. A câmera se afasta para capturar a pessoa inteira, útil para análise de marcha ou identificação de roupas.
Acoplamento Dinâmico de Zoom
O verdadeiro poder vem do acoplamento de dados de pontos-chave com o motor de zoom. O firmware calcula a distância em pixels entre o ponto-chave da cabeça e os pontos-chave dos pés. Isso dá o tamanho aparente da pessoa no quadro. Em seguida, ele ajusta o óptico de 40X10 para manter uma proporção de enquadramento consistente.
| Modo de Rastreamento | Ponto de Âncora | Alvo de Zoom | Caso de uso |
|---|---|---|---|
| Segurança padrão | Ponto-chave do pescoço | Pessoa preenche 60% da altura do quadro | Vigilância Geral |
| Identificação facial | Ponto-chave do nariz | Cabeça preenche 30% da altura do quadro | Controle de acesso, identificação de suspeitos |
| Corpo inteiro | Centro do quadril | Pessoa preenche 85% da altura do quadro | Análise de marcha, captura de roupas |
| Contexto amplo | Centro do quadril | Pessoa preenche 30% de altura do quadro | Consciência da cena, rastreamento de trajetória |
Tudo isso é automático. O operador não precisa ajustar manualmente o zoom ou o enquadramento. A IA cuida disso com base no perfil de implantação configurado durante a instalação.
Por que isso importa para a qualidade das evidências
Em aplicações de segurança, a qualidade das filmagens determina se um incidente leva a uma condenação ou a um caso arquivado. Uma câmera que entrega consistentemente filmagens bem enquadradas e com rostos visíveis vale dez câmeras que capturam torsos borrados. Nosso sistema de enquadramento baseado em pontos-chave garante que cada alvo rastreado produza vídeo de nível de identificação, independentemente da distância, velocidade de movimento ou postura corporal.
Para integradores que constroem propostas para clientes governamentais ou corporativos, esta é uma especificação que você pode incluir na licitação. “O sistema manterá a visibilidade facial durante o rastreamento ativo a distâncias de até 150 metros.” Essa é uma promessa que apenas sistemas baseados em pontos-chave podem cumprir.
Conclusão
O rastreamento de pontos-chave esqueléticos substituiu os métodos baseados em centróides como o padrão da indústria para rastreamento automático PTZ. Ele oferece bloqueios estáveis durante movimentos complexos, lida com oclusão de forma graciosa e mantém o enquadramento adequado para identificação. Se o seu sistema atual ainda depende de centróides de blob de pixels, é hora de atualizar.
