Já vi módulos 4G se desligarem no meio de um verão texano. Sem aviso. Apenas um feed morto. Foi quando aprendi como a limitação térmica realmente funciona.
Sim, a maioria dos módulos 4G de grau industrial aciona um processo de limitação térmica de vários estágios começando em torno de 70°C. O módulo primeiro reduz a potência de transmissão, depois limita a largura de banda de upload e, finalmente, desliga o circuito de RF inteiramente perto de 85°C. Isso protege o amplificador de potência de RF contra danos permanentes, mantendo a conexão ativa o máximo possível.
Lógica de limitação térmica do módulo 4G na câmera PTZ
Abaixo, explicarei exatamente o que acontece em cada estágio de temperatura, como isso afeta o fluxo de vídeo da sua câmera e o que você pode fazer para manter seu sistema funcionando em temperaturas amenas no campo. Vamos detalhar pergunta por pergunta.
Índice
A câmera cairá automaticamente para uma taxa de bits mais baixa para reduzir a geração de calor?
Quando o seu módulo 4G1 começa a limitar, a câmera não fica parada enviando dados para um cano encolhendo. Já vi feeds ao vivo se transformarem em uma bagunça pixelada porque a câmera continuou tentando enviar 8 Mbps por um link limitado a 2 Mbps.
Sim, uma câmera PTZ projetada adequadamente reduzirá automaticamente sua taxa de bits de vídeo quando detectar uma redução na taxa de transferência 4G causada pela limitação térmica. O codificador VBR (Taxa de Bits Variável) da câmera detecta a queda de largura de banda e comprime o fluxo com mais força, trocando a qualidade da imagem pela estabilidade da conexão.

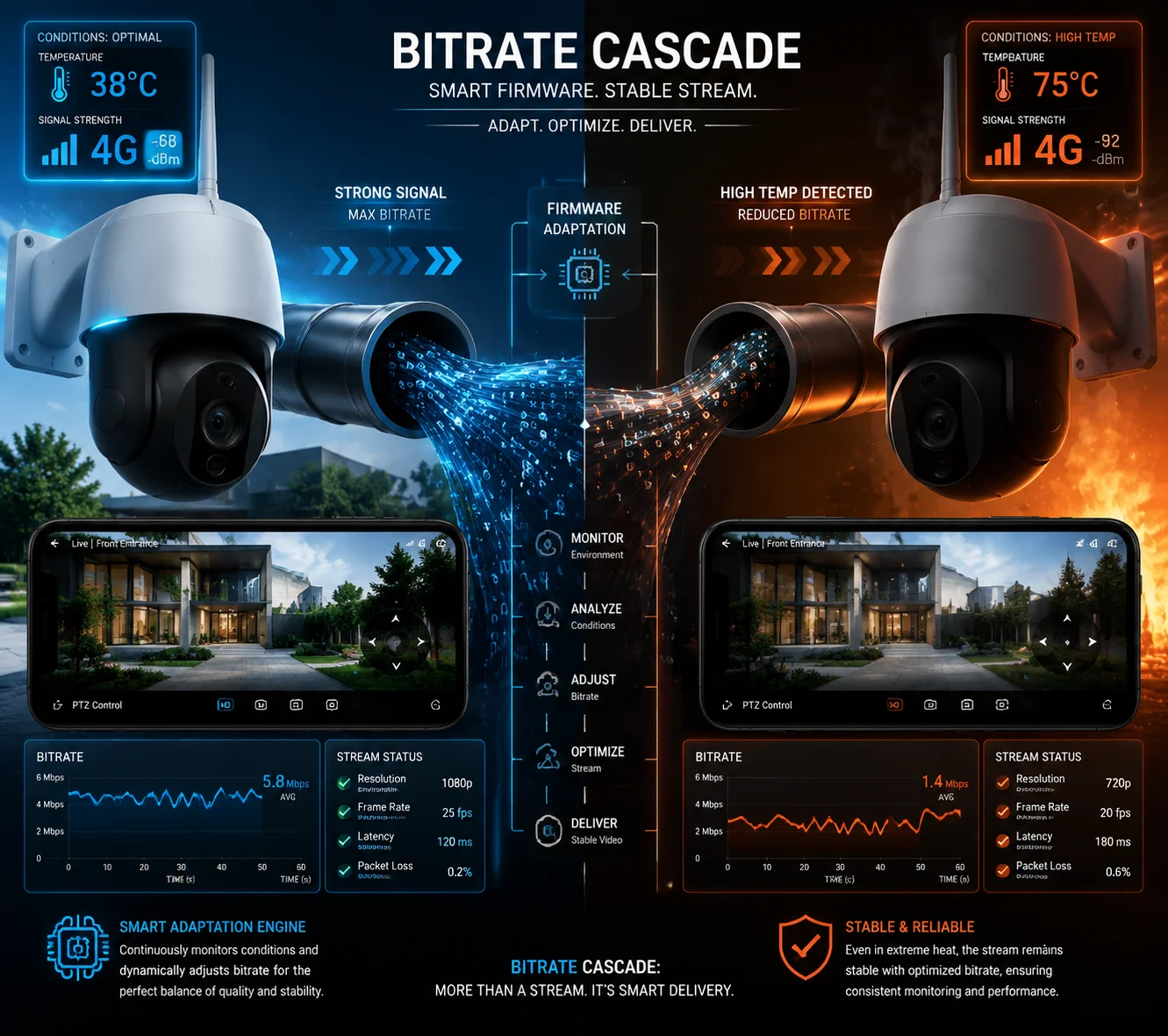

Adaptação da taxa de bits da câmera PTZ durante a limitação térmica
Como a Adaptação VBR Realmente Funciona
A câmera não lê diretamente a temperatura do módulo 4G. Em vez disso, ela monitora a largura de banda de upload disponível em tempo real. Quando o módulo 4G entra em seu primeiro estágio de limitação em torno de 70°C e reduz a potência de transmissão, a velocidade efetiva de upload cai. O codificador da câmera vê isso como congestionamento de rede.
Veja o que acontece passo a passo. O codificador verifica o buffer de saída. Se os pacotes começarem a se acumular, ele sabe que o cano está diminuindo. Então, ele reduz a taxa de bits. Em nossas câmeras PTZ, esse processo leva cerca de 2 a 5 segundos. É rápido o suficiente para que você não perca a conexão, mas notará uma queda na qualidade.
A Cascata de Taxa de Bits
Deixe-me mostrar como é uma cascata de taxa de bits típica quando a limitação térmica entra em ação:
| Temperatura do Módulo | Estágio de Limitação | Upload Disponível | Resposta da Taxa de Bits da Câmera |
|---|---|---|---|
| Abaixo de 70°C | Nenhum | 8–10 Mbps | Qualidade total (6–8 Mbps H.265) |
| 70°C – 75°C | Redução da Potência de Transmissão | 4-6 Mbps | Qualidade média (3–4 Mbps) |
| 75°C – 80°C | Limitação de Vazão | 1-2 Mbps | Apenas sub-stream (512 Kbps–1 Mbps) |
| 85°C+ | Desligamento de RF | 0 Mbps | Gravação apenas em cartão SD local |
Cache local como rede de segurança
Esta é a parte que a maioria das pessoas perde. Quando a taxa de bits cai, você não está perdendo filmagens. A câmera muda para uma estratégia de fluxo duplo5 . O fluxo principal — resolução total, alta taxa de bits — vai direto para o local Cartão SD4. Apenas o sub-stream é enviado via 4G. Assim, seu cliente ainda pode ver uma prévia ao vivo em seu telefone. E quando o módulo esfria e a largura de banda retorna, a câmera pode fazer o upload das filmagens em alta qualidade armazenadas em cache durante as horas mais frias, como à noite.
Sempre digo aos meus clientes: “A câmera é mais inteligente do que você pensa. Ela não jogará fora filmagens boas só porque o módulo está quente.” Essa abordagem de fluxo duplo é algo que construímos no firmware especificamente para implantações autônomas alimentadas por energia solar, onde calor e largura de banda limitada são realidades diárias.
Por que isso é importante para seu projeto
Se você estiver implantando em um clima quente — Texas, Oriente Médio ou Sudeste Asiático — essa adaptação de taxa de bits não é opcional. É essencial. Sem ela, a câmera continua enviando dados de alta taxa de bits para um link estrangulado. Pacotes são perdidos. O fluxo congela. Seu cliente liga para você. Você envia um caminhão. Esse caminhão custa mais do que a câmera. Já vi esse ciclo se repetir muitas vezes. Uma câmera que pode degradar graciosamente sua própria saída é uma câmera que o livra de problemas.
O módulo 4G desliga completamente se atingir um limite térmico crítico?
Esta é a pergunta que tira o sono dos integradores de sistemas. Você tem uma câmera em um poste no meio do nada. Se o módulo 4G desligar, você perde todo o acesso remoto. Sem visualização ao vivo. Sem alertas. Nada.
Sim, o módulo 4G realizará um desligamento completo de RF se sua temperatura interna exceder aproximadamente 85°C. Este é um mecanismo de segurança codificado no firmware do módulo, projetado para evitar danos irreversíveis ao amplificador de potência de RF. O módulo reiniciará automaticamente assim que a temperatura cair abaixo do limite seguro.

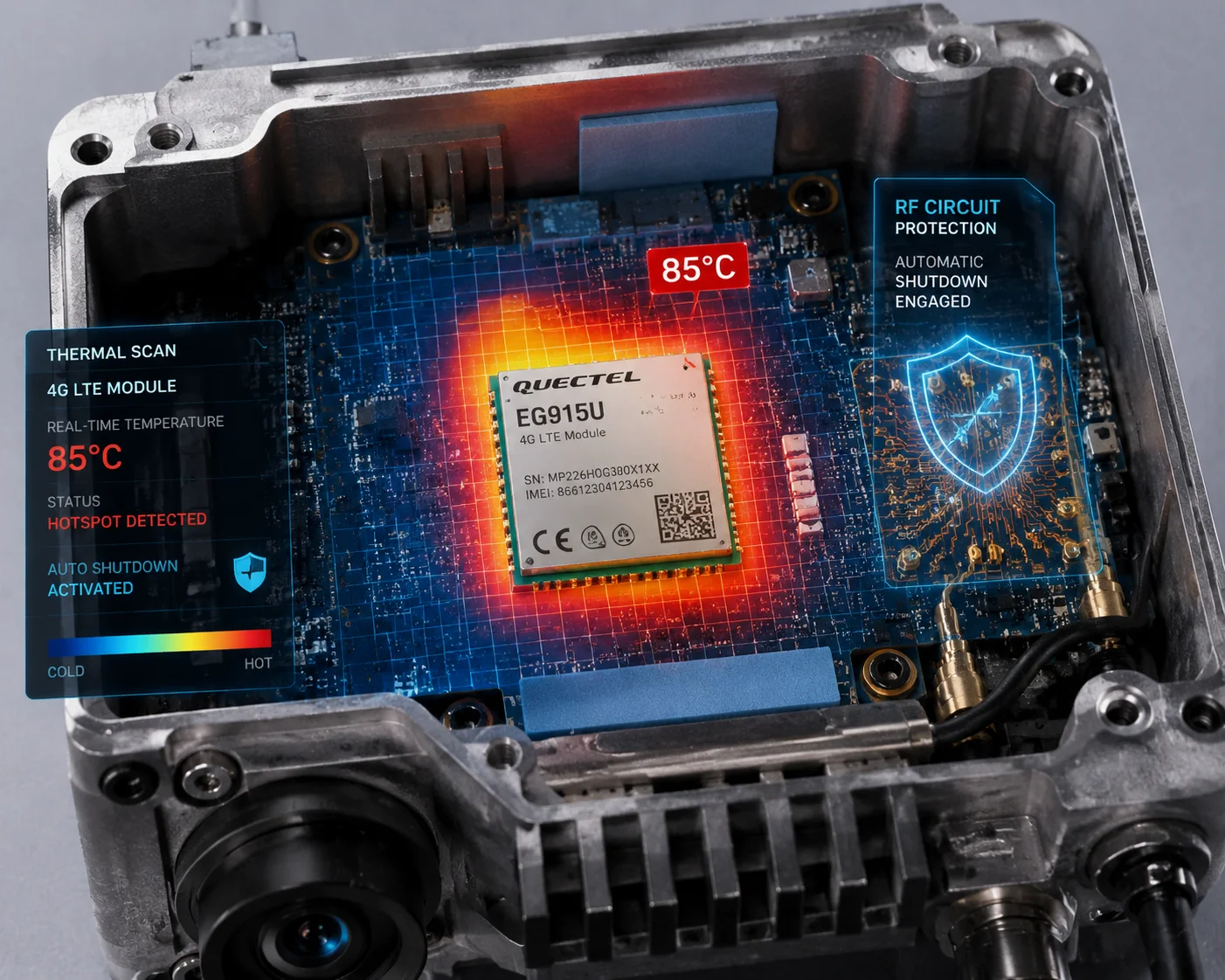

Proteção crítica contra desligamento térmico do módulo 4G
Compreendendo os Três Estágios de Proteção
Módulos 4G industriais de fabricantes como Quectel2 e SIMCom3 são classificados para uma faixa de operação de -40°C a +85°C. Mas “faixa de operação” não significa “faixa de desempenho total”. O módulo começa a se proteger bem antes de atingir o limite superior.
Veja como os três estágios funcionam na prática:
Estágio 1: Redução de Potência de Transmissão (70°C – 75°C). O módulo diminui sua potência de transmissão de rádio. Esta é a forma mais suave de estrangulamento. Suas barras de sinal podem cair em um. A velocidade de upload diminui ligeiramente. A maioria dos usuários nem notará este estágio, a menos que esteja observando a página de diagnóstico.
Estágio 2: Limitação de Vazão (75°C – 80°C). Agora o módulo limita ativamente a taxa de dados. Ele diz ao processador de banda base para desacelerar. As velocidades de upload podem cair de 10 Mbps para 2 Mbps ou menos. É aqui que você verá um impacto visível na qualidade do vídeo. O codificador VBR da câmera entra em ação com força neste ponto.
Estágio 3: Desligamento de RF (85°C+). Este é o freio de emergência. O módulo desliga completamente seus circuitos de radiofrequência. Sem sinal. Sem dados. A câmera agora está offline do ponto de vista de acesso remoto. Mas ela ainda está gravando localmente. O módulo monitora seu próprio sensor de temperatura e tentará se reconectar assim que esfriar abaixo de aproximadamente 75°C.
O que Desencadeia um Desligamento Completo na Vida Real?
Em minha experiência, um desligamento completo de RF é raro se o sistema for projetado corretamente. Geralmente acontece quando várias fontes de calor se combinam:
- Temperatura ambiente acima de 40°C
- Luz solar direta em um invólucro de cor escura
- Upload contínuo de alta taxa de bits (como streaming ao vivo 24/7)
- Iluminador IR funcionando em plena potência ao mesmo tempo
Quando todos os quatro se somam, a temperatura interna pode subir rapidamente. É por isso que o projeto térmico em nível de hardware é tão importante. Cobrirei isso em detalhes abaixo.
Tempo de Recuperação Após Desligamento
Uma vez que o módulo desliga, a recuperação depende da rapidez com que a câmera consegue dissipar o calor. Em nossas carcaças PTZ de alumínio fundido, o módulo geralmente esfria de 85°C para 75°C em cerca de 8 a 12 minutos, assumindo que a temperatura ambiente seja de cerca de 40°C. Se houver uma brisa, é mais rápido. Se a câmera estiver em uma caixa selada sem fluxo de ar, pode levar 20 minutos ou mais.
Durante esta janela de recuperação, a câmera continua gravando no cartão SD. Nenhuma filmagem é perdida. Mas você não tem acesso remoto. Para a maioria das aplicações de vigilância, isso é aceitável. Para locais de missão crítica, recomendamos adicionar um protetor solar físico para evitar que a situação aconteça em primeiro lugar.
Como a proteção térmica me notifica antes de limitar a velocidade da rede?
Você não quer descobrir sobre o estrangulamento térmico assistindo seu feed ao vivo congelar. Você quer um aviso antes que isso aconteça. Tive clientes que me ligaram em pânico porque a câmera deles “ficou offline” — e descobriu-se que o módulo estava apenas estrangulando. Um simples alerta teria poupado a todos muito estresse.
A maioria dos sistemas de câmeras PTZ industriais fornece monitoramento de status térmico através de sua interface web ou plataforma de gerenciamento. Você pode visualizar a temperatura do módulo em tempo real, definir limites de alerta personalizados e receber notificações push ou alertas por e-mail antes que o módulo entre em seu primeiro estágio de estrangulamento.

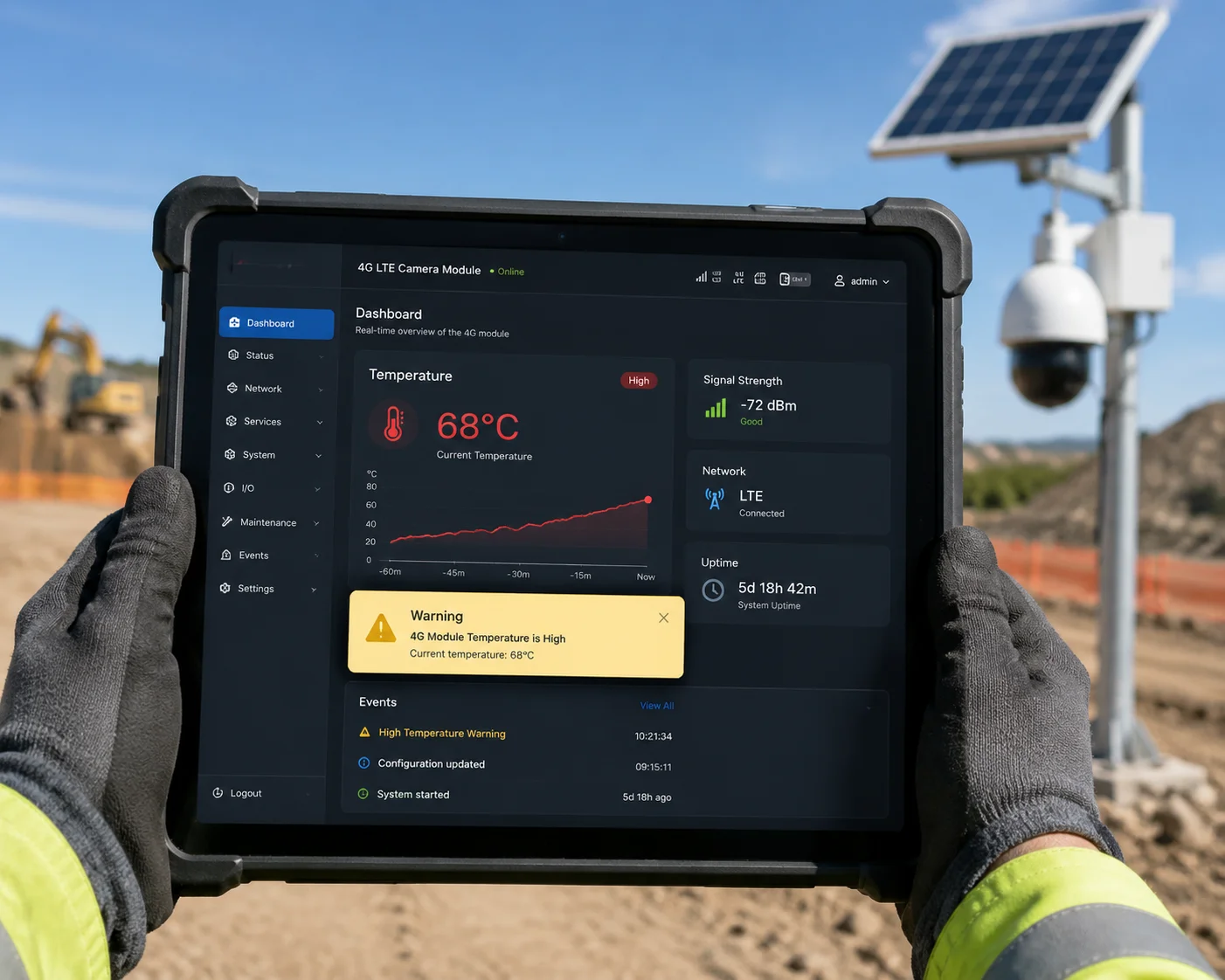

Interface de monitoramento térmico para câmera PTZ 4G
Onde Encontrar os Dados de Temperatura
Em nossas câmeras, você pode acessar a temperatura do módulo através da interface de gerenciamento web. Navegue até a página de status do sistema e você verá um campo rotulado “Temperatura do Módulo” ou “Temp. do Modem 4G”. Este valor é atualizado a cada 10 segundos. Ele lê diretamente do termistor dentro do módulo 4G.
Configurando Alertas
Veja como funciona uma configuração típica de alerta:
| Nível de Alerta | Gatilho de Temperatura | Método de Notificação | Ação Recomendada |
|---|---|---|---|
| Informações | 60°C | Indicador do painel fica amarelo | Monitorar — nenhuma ação necessária |
| Aviso | 68°C | Notificação por e-mail ou push | Verifique a exposição ao sol, reduza o streaming |
| Crítico | 78°C | E-mail + SMS (se configurado) | O sistema irá limitar o desempenho — espere menor qualidade |
| Emergência | 85°C | E-mail + SMS + registro de evento | O módulo desligará o RF — gravação local apenas |
Monitoramento Proativo Economiza Deslocamentos Técnicos
O verdadeiro valor dos alertas térmicos é o reconhecimento de padrões. Se você vir sua câmera atingindo 68°C todos os dias às 14h, isso não é um evento aleatório. Isso é um problema de projeto. Talvez a câmera esteja montada em uma parede voltada para o sul sem sombra. Talvez o iluminador infravermelho esteja funcionando durante o dia por engano. Talvez o painel solar esteja refletindo calor na carcaça.
Uma vez que você identificar o padrão, poderá corrigir a causa raiz. Instale um protetor solar. Ajuste o cronograma do infravermelho. Reposicione a câmera. Essas são correções de R$20 que evitam deslocamentos técnicos de R$500.
Integração SNMP e de Plataforma
Para implantações maiores, nossas câmeras suportam Armadilhas SNMP6. Isso significa que seu sistema de monitoramento de rede existente — seja Zabbix, PRTG ou algo personalizado — pode extrair a temperatura do módulo como uma métrica padrão. Você pode configurar painéis automatizados que mostram o status térmico de cada câmera em sua frota. Quando uma câmera começa a superaquecer, você a vê imediatamente no mapa. Sem surpresas.
Eu sempre recomendo que os integradores adicionem a temperatura do módulo à sua lista de verificação de monitoramento padrão. Ela fica ao lado da intensidade do sinal (RSSI), capacidade de armazenamento e tempo de atividade. Essas quatro métricas juntas fornecem uma imagem completa da saúde de cada câmera off-grid em campo.
Os recursos de IA da câmera serão desativados primeiro para priorizar o resfriamento principal?
O processamento de IA consome energia. Energia gera calor. Quando o sistema já está quente, faz sentido perguntar: a câmera desliga a IA primeiro para ganhar mais margem térmica para o módulo 4G?
Na maioria das arquiteturas de câmeras PTZ industriais, o processador de IA e o módulo 4G são subsistemas termicamente independentes. A lógica de limitação do módulo 4G é autônoma e não desabilita diretamente os recursos de IA. No entanto, o firmware do sistema pode ser configurado para reduzir a carga de trabalho da IA como uma estratégia secundária de gerenciamento térmico quando a temperatura interna geral aumenta.

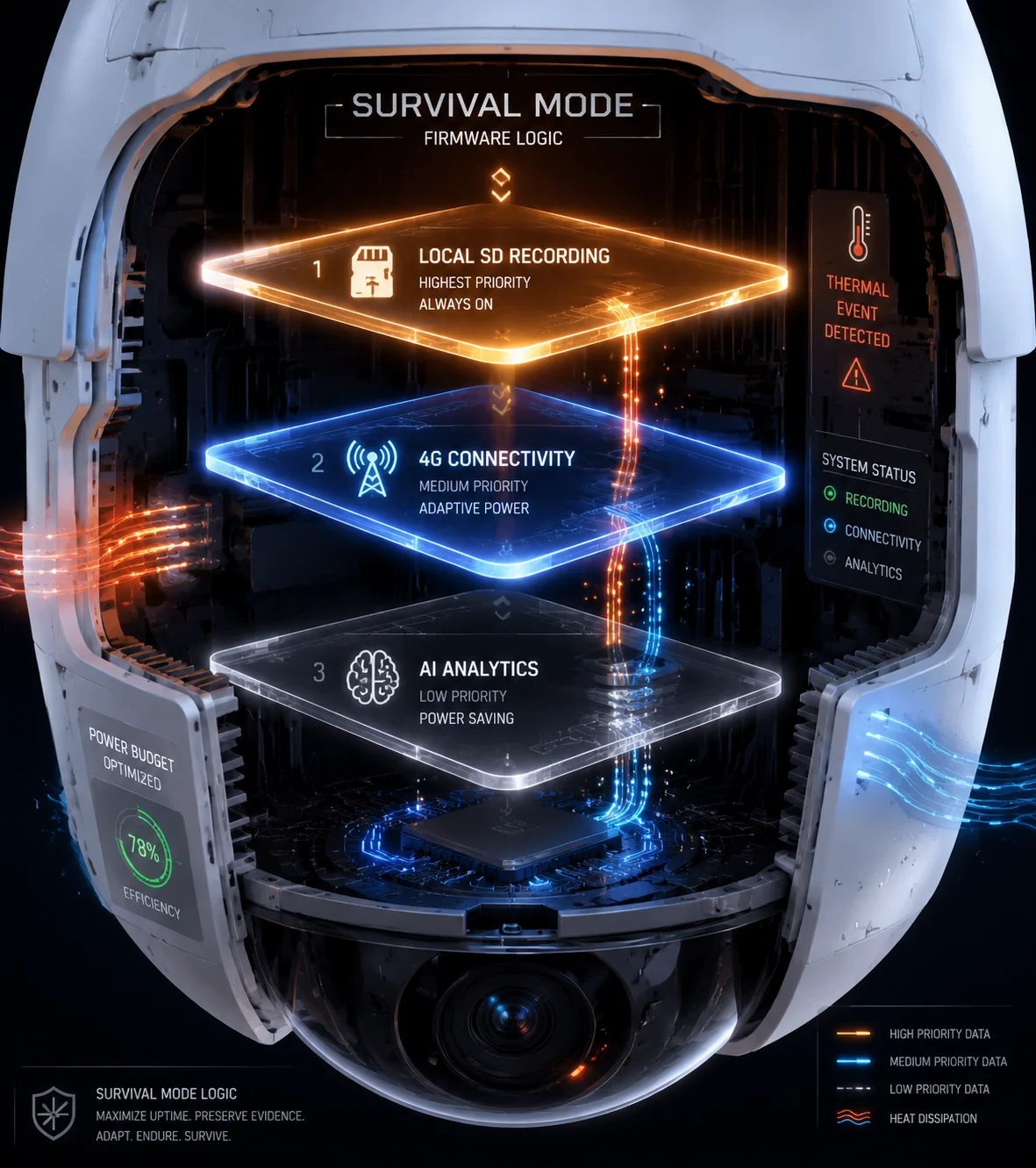

Gerenciamento térmico de recursos de IA em câmeras de segurança PTZ
Por que IA e 4G São Domínios Térmicos Separados
Dentro de uma câmera PTZ, o chip de IA (geralmente um NPU7 ou um ISP dedicado com capacidade de rede neural) fica na placa de processamento principal. O módulo 4G é um componente separado, geralmente montado em sua própria placa filha ou soldado em uma seção dedicada da PCB. Cada um tem seu próprio sensor térmico. Cada um gerencia seu próprio calor de forma independente.
Esta separação é intencional. O chip de IA gera calor da computação. O módulo 4G gera calor da transmissão de rádio. Eles têm perfis térmicos diferentes e limiares de proteção diferentes. Ligá-los criaria complexidade desnecessária e poderia fazer com que um subsistema interferisse no outro.
Coordenação Térmica em Nível de Sistema
Dito isto, ambos os subsistemas partilham o mesmo espaço fechado dentro do invólucro da câmara. Quando o módulo 4G está quente, o chip de IA provavelmente também está morno. A temperatura ambiente interna geral afeta tudo.
É aqui que entra o firmware em nível de sistema. Nas nossas câmaras, implementamos uma camada de coordenação térmica que funciona da seguinte forma:
| Temp. Ambiente Interna | Comportamento da IA | Comportamento do 4G | Estratégia Geral |
|---|---|---|---|
| Abaixo de 60°C | IA Completa (rastreamento, detecção, classificação) | Velocidade total | Operação normal |
| 60°C – 70°C | IA opera com taxa de quadros reduzida (de 25fps para 15fps de análise) | Aceleração normal ou Estágio 1 | Reduzir a saída total de calor |
| 70°C – 80°C | IA limitada apenas à detecção de movimento (sem rastreamento) | Aceleração Estágio 1–2 | Priorizar gravação e conectividade |
| 80°C+ | IA suspensa | Aceleração ou desligamento no Estágio 2–3 | Modo de sobrevivência — proteger hardware |
A Lógica por Trás da Ordem de Prioridade
Quando o calor se torna crítico, o sistema faz uma escolha clara: conectividade e gravação são mais importantes do que recursos de IA. Eis o porquê. Se a IA parar de rastrear uma pessoa por 10 minutos, você ainda terá as filmagens gravadas. Você pode executar análises nelas mais tarde. Mas se o módulo 4G falhar e a câmera ficar offline, seu cliente perderá o acesso remoto inteiramente. E se a gravação parar, você perderá evidências.
Portanto, a ordem de prioridade é:
- Manter a gravação no cartão SD (maior prioridade)
- Manter a conexão 4G ativa (segunda prioridade)
- Manter os recursos de IA (terceira prioridade)
Essa hierarquia está integrada ao firmware. Você não precisa configurá-la manualmente. Mas se você quiser ajustar os limites — por exemplo, manter a IA ativa até 75°C em vez de 70°C — podemos personalizar isso através de uma compilação de firmware OEM.
Design de Hardware que Reduz a Necessidade de Desligamento da IA
A melhor estratégia térmica é nunca atingir o ponto em que você precisa desabilitar recursos. É por isso que nossas câmeras PTZ usam a carcaça de alumínio fundido8 como um dissipador de calor gigante. O módulo 4G se conecta à estrutura metálica interna através de uma almofada térmica9. A almofada térmica transfere o calor do módulo para a estrutura. A estrutura transfere o calor para a carcaça externa. A carcaça externa irradia calor para o ar.
Essa cadeia de resfriamento passivo é surpreendentemente eficaz. Em nossos testes de câmara térmica a 55°C ambiente (que simula uma implantação em deserto no pior cenário com algum ganho solar), o módulo 4G estabiliza em torno de 72°C — apenas entrando no primeiro estágio de aceleração. Adicione um protetor solar e ele permanece abaixo de 68°C. Sem aceleração. Sem redução de IA. Desempenho total.
Para clientes que implantam em ambientes de calor extremo, eu sempre recomendo o protetor solar10. É um simples dossel de alumínio que é montado acima da câmera. Ele bloqueia a luz solar direta e pode reduzir as temperaturas internas em 8 a 12 graus. Essa é frequentemente a diferença entre desempenho total e operação com estrangulamento.
Conclusão
O estrangulamento térmico a 70°C é real, multifásico e projetado para proteger seu investimento. Um bom design de hardware e um simples protetor solar podem manter seu sistema funcionando com desempenho total mesmo em calor extremo.
