Há anos, tenho implantado câmeras PTZ ao longo da costa. A névoa do mar elimina o contraste da imagem e torna a análise de IA inútil. Por isso, tive que descobrir se o “desembaçamento eletrônico” realmente funciona.
O desembaçador eletrônico melhora o contraste da imagem em neblina leve, mas não consegue ver através de neblina costeira espessa. É um algoritmo de software que aprimora o que o sensor já capturou. Ele não adiciona novos dados visuais. Para neblina marítima pesada a longa distância, é necessário um desembaçador óptico ou imagens térmicas.
Recurso de desembaçamento eletrônico na câmera PTZ em neblina costeira
A maioria das câmeras PTZ chinesas lista “Defog” ou “Electronic Defog” em suas folhas de especificações. Mas o que isso realmente significa para um projeto costeiro real? Abaixo, explico como o algoritmo funciona, mostro o que esperar em condições reais, aviso sobre artefatos e explico quando é necessário passar para o desembaçamento óptico. Vamos ao que interessa.
Índice
Como o algoritmo de desembaçamento melhora o contraste das minhas vistas costeiras de longo alcance?
Eu costumava pensar que “defog” significava que a câmera podia ver através da neblina. Isso não acontece. Ela apenas faz com que a imagem existente pareça menos desbotada. Essa diferença é muito importante.
O algoritmo de desembaçamento funciona dentro do processador de sinal de imagem (ISP) da câmera. Ele analisa o histograma de cada quadro, detecta áreas de baixo contraste causadas pela neblina e, em seguida, amplia o contraste e ajusta os níveis de cor. Isso faz com que a imagem pareça mais clara, mas apenas aprimora os dados que o sensor já recebeu.

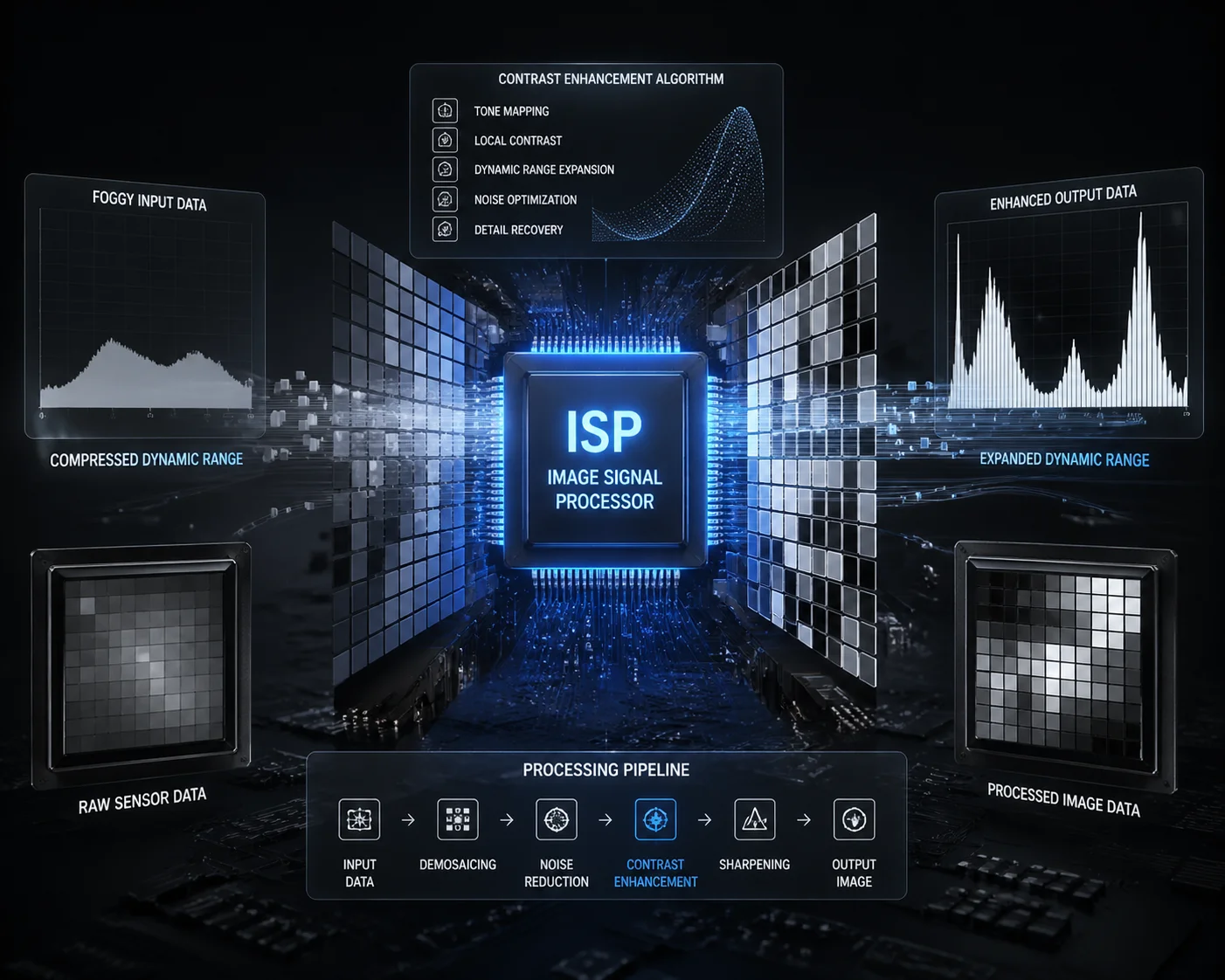

Aprimoramento do contraste do algoritmo de desembaçamento na câmera PTZ costeira
O que acontece dentro do ISP
Quando a neblina fica entre a câmera e o alvo, ela dispersa a luz. O sensor de imagem recebe um sinal plano, cinza, com pouquíssima diferença entre áreas claras e escuras. O algoritmo de desembaçamento pega esse sinal plano e o separa. Ele deixa os pixels escuros mais escuros e os pixels claros mais claros. Ele também ajusta a saturação da cor para que os objetos não pareçam tão desbotados.
Pense nisso como se estivesse ajustando o controle deslizante “Levels” (Níveis) no Photoshop. Você não está adicionando novas informações. Está apenas fazendo melhor uso das informações que já estão lá.
Onde funciona e onde falha
Esse é o ponto crítico. O algoritmo só pode trabalhar com o que o sensor captura. Se a névoa for fina o suficiente para que alguma luz de um objeto distante ainda alcance a lente, o algoritmo poderá extrair esse detalhe fraco e torná-lo visível. Mas se a névoa for tão espessa que nenhuma luz do alvo chegue ao sensor, não haverá nada para melhorar. O algoritmo apenas amplificará o ruído.
Para vistas costeiras de longo alcance, isso cria um limite rígido. Veja o que eu vi na prática:
| Densidade de neblina | Faixa de visibilidade | Eficácia do desembaçador | Resultado |
|---|---|---|---|
| Névoa leve (visibilidade de mais de 500 m) | Médio a longo alcance | Bom | Contornos visivelmente mais claros, contraste aprimorado |
| Neblina moderada (visibilidade de 200 a 500 m) | Curto a médio alcance | Parcial | Os alvos próximos melhoram, os alvos distantes ainda não estão claros |
| Nevoeiro marítimo intenso (visibilidade <200 m) | Apenas alcance muito curto | Ruim | Amplifica o ruído, cria artefatos, sem melhoria real à distância |
O problema do alongamento do histograma
Aqui está algo que a maioria das folhas de especificações não lhe dirá. Quando o algoritmo amplia um histograma estreito para preencher todo o intervalo dinâmico, ele também amplia as lacunas entre os valores de pixel. Isso pode criar artefatos de faixas e posterização. Em uma cena costeira, isso significa que o céu e a superfície da água podem parecer não naturais, com degraus visíveis entre os tons de cores em vez de gradientes suaves.
Para um integrador de sistemas como David, que precisa de imagens limpas para análise de IA, isso é importante. Se o algoritmo de desembaçamento introduzir faixas ou ruídos, ele poderá dificultar, e não facilitar, a leitura automatizada de placas de veículos ou a identificação de embarcações. O modelo de IA pode interpretar incorretamente os caracteres distorcidos.
Modo automático vs. modo manual
A maioria das câmeras PTZ modernas oferece configurações de desembaçamento automático e manual. No modo automático, o ISP monitora o mapa de transmissão de cada quadro e ajusta a intensidade do desembaçamento em tempo real. No modo manual, você define um nível fixo de 1 a 100.
Para locais costeiros, recomendo o modo automático. A névoa do mar muda rapidamente. Uma rajada de vento pode dissipar a névoa em minutos e, se o desembaçador estiver preso em uma configuração manual alta durante o tempo claro, a imagem parecerá muito saturada e muito nítida. O modo automático evita esse problema, recuando quando a neblina se dissipa.
Posso ver uma comparação real da visão da minha câmera com e sem o desembaçador ativo?
Eu sempre peço aos fornecedores imagens reais antes de comprar. Demonstrações de laboratório com máquinas de fumaça não dizem nada sobre o desempenho real do nevoeiro marítimo. É preciso ver a câmera funcionando em um ambiente costeiro real.
Com o desembaçador desligado, uma imagem típica de PTZ costeira com neblina leve parece plana, cinza e com baixo contraste. Com o desembaçador ligado, a mesma cena apresenta contraste aprimorado, bordas mais nítidas e melhor separação de cores. Porém, em neblina intensa, a diferença entre ligado e desligado se torna muito pequena, e a imagem “ligada” geralmente apresenta ruído visível e mudanças de cor.

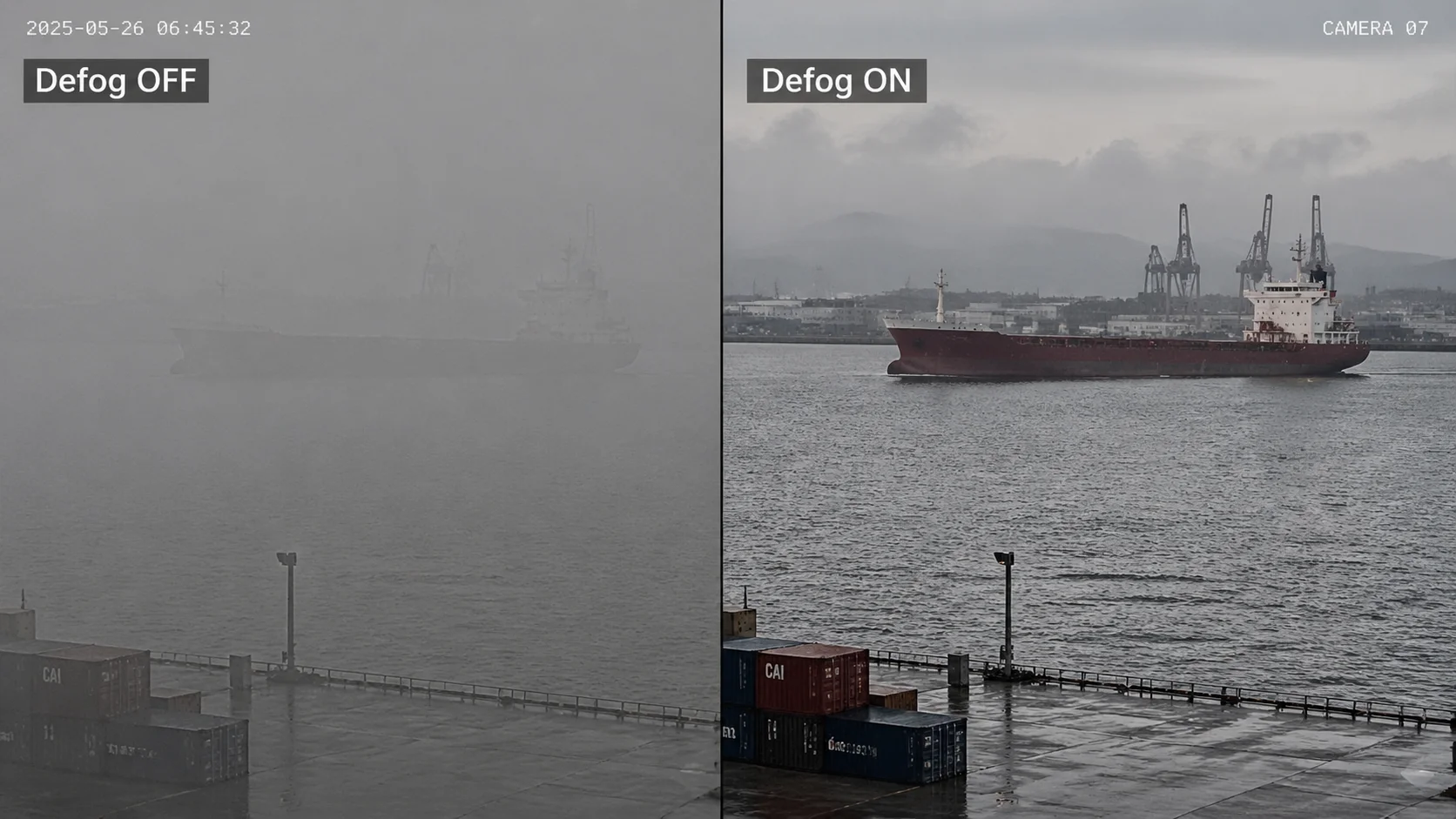

Comparação do antes e depois do desembaçamento na câmera de segurança costeira
O que procurar em um vídeo de comparação
Quando pedir a um fornecedor uma comparação de desembaçamento, não aceite uma única captura de tela. Peça um vídeo. O nevoeiro é dinâmico. Ele se move, se torna mais espesso e mais fino. Um único quadro pode ser escolhido a dedo para parecer impressionante. O vídeo mostra o comportamento real ao longo do tempo.
Aqui estão os três itens que verifico em todos os vídeos de comparação:
- Clareza de alvo de médio porte. Escolha um objeto a 200-400 metros de distância. Você consegue ler o texto nele? Consegue ver seu contorno claramente? Compare o desembaçador ligado com o desligado.
- Nível de ruído de fundo. Dê zoom em uma área plana, como o céu ou a superfície da água. Com o desembaçador ligado, ela parece granulada? Você vê manchas coloridas? Isso é o algoritmo amplificando o ruído do sensor.
- Precisão de cores. A água ainda se parece com água? O céu ainda parece natural? Alguns algoritmos de desembaçamento baratos levam as cores a um território não natural. Os verdes se tornam neon. Os azuis se tornam roxos.
O fator de tamanho do sensor
Um aspecto que faz uma enorme diferença no desempenho do desembaçador é o tamanho do sensor de imagem. Um sensor maior captura mais luz por pixel. Isso significa que a imagem bruta tem uma melhor relação sinal/ruído antes mesmo de o algoritmo de desembaçamento começar a funcionar. Quando o algoritmo estica o contraste, ele tem dados mais limpos com os quais trabalhar e, portanto, o resultado fica melhor.
| Tamanho do sensor | Tamanho do pixel (típico) | Desempenho com pouca luz | Qualidade do desembaçador |
|---|---|---|---|
| 1/2.8″ | ~2,9μm | Padrão | Aceitável em neblina leve, barulhento em neblina moderada |
| 1/1.8″ | ~3,75μm | Bom | Melhor retenção de detalhes, menos ruído após o desembaçamento |
| 1/1.2″ | ~5,3μm | Excelente | Melhores resultados, imagem mais limpa mesmo em níveis mais altos de desembaçamento |
É por isso que eu sempre recomendo combinar o desembaçador eletrônico com o maior sensor que você puder comprar. Um sensor de 1/1,8″ com desembaçador eletrônico sempre terá um desempenho melhor do que um sensor de 1/2,8″ com o mesmo algoritmo. O algoritmo só é tão bom quanto os dados que recebe.
Teste costeiro real: O que observei
Em um projeto ao longo de um porto, testamos uma PTZ 38X com um sensor de 1/1,8″. Em uma manhã com uma leve névoa marinha, a função de desembaçamento fez uma clara diferença. Conseguimos ler os números de registro das embarcações a cerca de 300 metros com o desembaçador ligado. Com o desembaçador desligado, esses mesmos números eram apenas manchas borradas.
Mas duas horas depois, quando a neblina ficou mais densa, a mesma câmera com o desembaçador no máximo mal conseguia mostrar o contorno de uma embarcação a 150 metros. A imagem estava cheia de grãos. O sistema de IA parou de detectar objetos completamente. Esse é o limite físico do desembaçamento eletrônico. Não se trata de mágica. É matemática aplicada aos pixels.
O recurso Defog cria cores não naturais ou artefatos em minhas filmagens de segurança?
Já vi o desembaçamento arruinar uma filmagem perfeitamente boa. Quando o algoritmo é muito agressivo, ele cria problemas que são piores do que a própria névoa. Essa é uma preocupação real para qualquer pessoa que precise de um vídeo confiável com grau de evidência.
Sim, o desembaçador eletrônico pode criar cores não naturais, artefatos de halo em torno de bordas de alto contraste e amplificação de ruído visível. Esses problemas pioram à medida que você aumenta a intensidade do desembaçamento. O segredo é encontrar o equilíbrio certo entre a melhoria da nitidez e a introdução de artefatos, e é por isso que o ajuste manual ou um modo automático bem calibrado é essencial.
Artefatos de desembaçamento e distorção de cores em filmagens de câmeras de segurança
Artefatos comuns que você verá
Há três tipos principais de artefatos que o desembaçamento eletrônico pode introduzir na sua filmagem. Entendê-los ajuda a definir o nível correto de desembaçamento e a evitar a degradação da qualidade do vídeo.
1. Efeito Halo Isso aparece como um brilho intenso em torno de objetos escuros ou uma sombra escura em torno de objetos claros. Isso ocorre porque o algoritmo aumenta o contraste local de forma muito agressiva. Em uma cena costeira, você verá com frequência halos ao redor de barcos contra o céu ou ao redor de edifícios contra a água. Isso pode confundir a análise de IA porque o halo altera a forma aparente do objeto.
2. Mudança de cor O algoritmo ajusta os canais de cores de forma independente para remover o tom azul-acinzentado que a neblina cria. Porém, se a calibração estiver incorreta, as cores podem ser levadas para a direção errada. Já vi filmagens em que o oceano ficou verde, o céu ficou roxo e os tons de pele pareciam alaranjados. Isso é inaceitável para filmagens com grau de evidência.
3. Amplificação de ruído Esse é o maior problema. Quando o algoritmo amplia o contraste, ele também amplia o ruído. No nevoeiro, o sensor já está trabalhando com um sinal fraco. O piso de ruído é alto em relação aos dados reais da imagem. Quando você amplifica tudo, o ruído se torna muito visível. A imagem parece granulada, e os detalhes finos se perdem na granulação.
Como o 3D-DNR ajuda
É nesse ponto que a Redução de ruído digital 3D (3D-DNR) se torna sua melhor amiga. Um bom algoritmo de 3D-DNR analisa vários quadros ao longo do tempo e remove o ruído que não se repete de forma consistente. Quando você combina o desembaçamento eletrônico com uma forte 3D-DNR, o resultado é muito mais limpo.
Aqui está minha abordagem recomendada:
- Habilite o desembaçador eletrônico no modo automático
- Defina o 3D-DNR em um nível médio ou alto
- Monitore o feed ao vivo e verifique se há artefatos
- Se você observar halos ou mudanças de cor, reduza a intensidade do desembaçador manualmente
A ordem é importante. Normalmente, o ISP aplica primeiro o desembaçamento e depois o DNR. Assim, o DNR limpa o ruído introduzido pelo desembaçador. Sem o DNR, a saída do desembaçador pode ficar horrível em qualquer coisa além de uma leve névoa.
O problema da “pintura a óleo
No setor chinês de câmeras de segurança, há um problema bem conhecido chamado de “efeito de pintura a óleo”. Isso acontece quando a redução de ruído da câmera é muito agressiva e mancha os detalhes finos. A imagem parece suave, mas falsa, como uma pintura a óleo em vez de uma fotografia.
Quando você combina desembaçamento pesado com DNR pesado, é possível obter esse efeito. O desembaçamento amplifica o ruído e, em seguida, o DNR o elimina, e você perde toda a textura fina da imagem. Os rostos se tornam bolhas lisas. As placas de carro se tornam manchas ilegíveis. Para um integrador de sistemas que precisa passar no teste de aceitação do projeto, isso é um problema.
A solução é o equilíbrio. Não maximize nenhuma das configurações. Faça testes em seu local real, em condições reais de neblina, e encontre o ponto ideal para obter um contraste aprimorado sem perder detalhes críticos.
Devo escolher uma câmera com “desembaçamento óptico” para condições climáticas mais extremas?
Aprendi essa lição da maneira mais difícil. O desembaçador eletrônico tem um teto. Para projetos costeiros e marítimos sérios, é preciso ir além dos algoritmos de software. O desembaçador óptico muda o jogo.
Sim, para neblina costeira extrema, o desembaçador óptico é a melhor opção. Ele usa luz infravermelha próxima (NIR) que pode penetrar fisicamente nas partículas de neblina, ao contrário da luz visível. Isso significa que o sensor captura dados de imagem que as câmeras de luz visível simplesmente não conseguem ver. Combinado com o desembaçador eletrônico, ele oferece resultados muito superiores em condições de neblina marítima intensa.

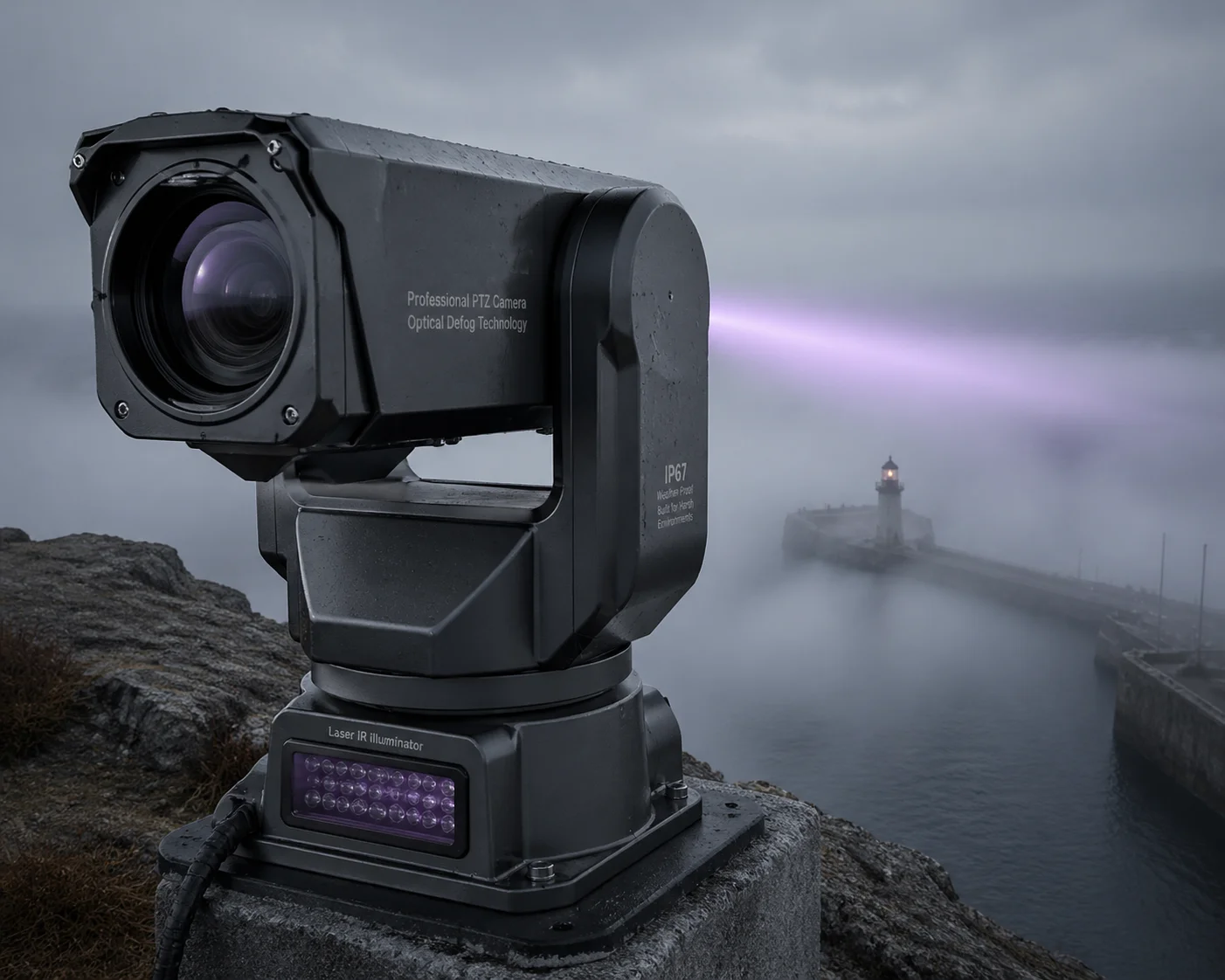

Câmera PTZ com desembaçamento óptico para vigilância marítima e portuária
Como o desembaçador óptico funciona de forma diferente
O desembaçador eletrônico é um software. O desembaçador óptico é um hardware. Essa é a diferença fundamental.
As partículas de neblina dispersam a luz visível (comprimentos de onda em torno de 400-700nm). Mas a luz infravermelha próxima (comprimentos de onda em torno de 750 a 1100 nm) tem comprimentos de onda mais longos que podem passar por muitos tipos de partículas de neblina sem serem tão dispersas. Uma câmera de desembaçamento óptico usa um revestimento de lente especial e um arranjo de filtro que permite que a luz NIR chegue ao sensor e, ao mesmo tempo, bloqueia a luz visível dispersa.
O resultado é uma imagem em preto e branco (porque o NIR está fora do espectro visível), mas mostra detalhes que uma câmera colorida normal não consegue ver. Em aplicações de portos e litorais, isso significa que é possível ver o contorno de embarcações, estruturas de docas e até mesmo pessoas a distâncias em que uma câmera padrão não mostra nada além de névoa branca.
Quando usar cada tecnologia
Nem todo projeto precisa de desembaçamento óptico. Ele é mais caro, e a saída em preto e branco é uma compensação. Aqui está minha estrutura de decisão:
| Tipo de projeto | Frequência de neblina | Solução recomendada | Por que |
|---|---|---|---|
| Estacionamento urbano próximo à costa | Névoa leve ocasional | Somente desembaçador eletrônico | Econômico, imagem colorida preservada |
| Marina ou pequeno cais | Neblina matinal regular | Sensor de 1/1,8″ + desembaçador eletrônico + 3D-DNR | Bom equilíbrio entre custo e desempenho |
| Porto comercial ou porto | Frequente neblina marítima pesada | Lente de desembaçamento óptico + desembaçamento eletrônico | Penetra na névoa que o software sozinho não consegue lidar |
| Infraestrutura marítima crítica | Neblina constante, alta segurança | Espectro duplo: PTZ visível + imagem térmica | Capacidade máxima de detecção em todas as condições |
O cálculo do custo-benefício
As lentes de desembaçamento óptico são caras. Uma PTZ com uma lente de desembaçamento óptico verdadeira pode custar de 3 a 5 vezes mais do que uma PTZ padrão com desembaçamento apenas eletrônico. Mas aqui está a pergunta que David precisa fazer: qual é o custo de não ver?
Se você instalar uma PTZ padrão em um porto e ela ficar cega por 4 horas todas as manhãs devido à neblina, você terá uma lacuna de segurança de 4 horas todos os dias. Se algo acontecer durante essa janela, a câmera será inútil. A filmagem não mostra nada. Seu cliente fica exposto e sua reputação como integrador é prejudicada.
Compare isso com o custo único de uma câmera de desembaçamento óptico que mantém a visibilidade útil mesmo com neblina intensa. Para infraestruturas críticas, a matemática é simples. A câmera de desembaçamento óptico se paga na primeira vez que captura um incidente que uma câmera padrão não teria visto.
Laser IR + desembaçador óptico: A combinação para alcance extremo
Para os projetos costeiros mais exigentes, recomendo combinar o desembaçamento óptico com o desembaçamento de alta potência iluminação infravermelha a laser 8. Nossas câmeras PTZ de visão noturna a laser de 800 metros, por exemplo, podem enviar luz quase infravermelha para dentro da neblina. A lente de desembaçamento óptico captura o sinal NIR refletido. Essa combinação pode manter uma qualidade de imagem útil a distâncias que seriam completamente impossíveis para uma câmera padrão apenas com desembaçador eletrônico.
Essa é a configuração que recomendo:
- Principais portos comerciais
- Perímetros de bases navais
- Monitoramento de plataformas offshore
- Vigilância de fronteiras costeiras de longo alcance
O ponto principal é o seguinte: o desembaçador eletrônico é um recurso básico. Toda PTZ moderna deve ter esse recurso. Mas para ambientes costeiros, onde a neblina é uma realidade diária, esse é apenas o ponto de partida. A verdadeira questão é o que você coloca em cima dele.
Conclusão
O desembaçador eletrônico ajuda em caso de neblina leve, mas não substitui o físico. Para uma vigilância costeira séria, combine-o com desembaçador óptico, sensores grandes e 3D-DNR para obter resultados confiáveis.
1. Extensão do contraste do histograma da imagem para algoritmos de remoção de neblina. ︎ 2. Dispersão de luz na neblina e seu efeito nos sensores da câmera. ︎ 3. Modo de desembaçamento automático versus manual em ISPs de câmeras de segurança. ︎ 4. Relação entre a relação sinal-ruído e o tamanho do sensor. ︎ 5. Artefatos de halo em algoritmos de aprimoramento de contraste. ︎ 6. Redução de ruído digital 3D (3D-DNR) para vídeos com pouca luz. ︎ 7. Imagens de infravermelho próximo (NIR) para penetração de neblina. ︎ 8. Loyalty-Secu laser IR PTZ para vigilância costeira. ︎ 9. Câmeras de segurança térmicas e visíveis de espectro duplo. ︎ 10. Degradação da precisão da detecção de objetos de IA em cenas com neblina. ︎
