Como verificar se a potência de saída do laser (mW) de uma fábrica chinesa é real?

Já vi isso muitas vezes. Uma fábrica chinesa escreve “laser de 5W” na folha de especificações, mas a saída real é mal de 2W. Se você comprar com base nesse número, seu projeto falhará à noite.

Para verificar se a potência de saída do laser de uma fábrica chinesa é real, você precisa de três métodos: medição direta com um medidor de potência de laser, retrocálculo de potência elétrica usando corrente de entrada e eficiência de conversão, e verificação cruzada da classe de segurança reivindicada com IEC 60825-1 ¹ padrões.

Verificar a potência de saída do laser de fábrica chinesa de câmeras PTZ

Neste artigo, vou guiá-lo por cada método passo a passo. Você aprenderá como detectar especificações falsas antes de fazer um pedido em massa. Também mostrarei como a potência do laser se conecta à distância de visão noturna no mundo real, por que alguns lasers de “alta potência” decepcionam e quais certificações de segurança realmente importam. Vamos começar.

Posso solicitar um teste de laboratório de terceiros para confirmar a potência de pico em milliwatts do laser?

Uma vez confiei na folha de especificações de um fornecedor sem testar. As câmeras chegaram. A 600 metros, a imagem estava preta. Esse erro me custou um refazimento completo do projeto.

Sim, você pode e deve solicitar um teste de laboratório de terceiros. Peça à fábrica um relatório de teste IEC 60825-1 de um laboratório credenciado. Este relatório mostra a potência de saída óptica real medida em condições controladas, não apenas o número que a equipe de vendas digitou em um folheto.

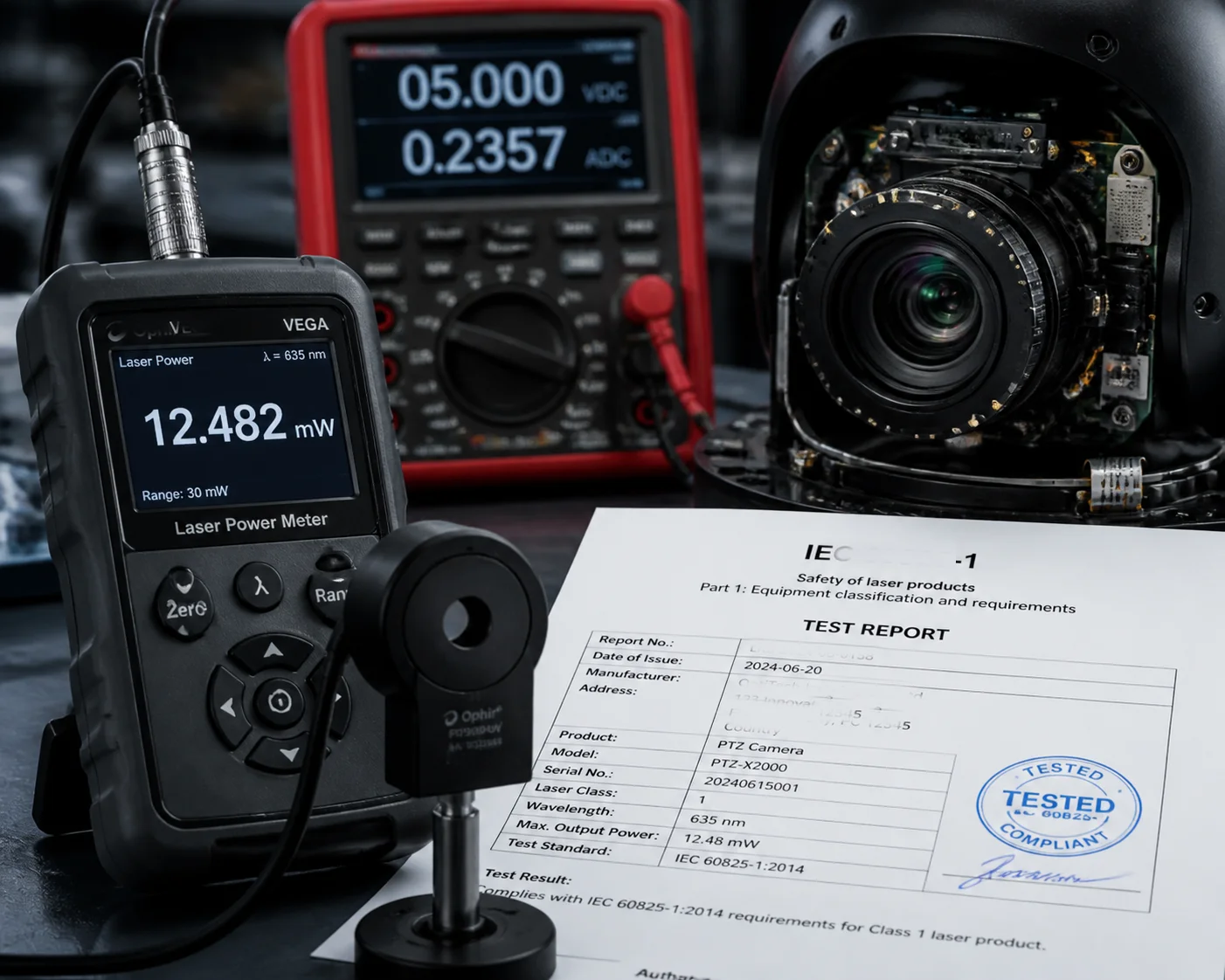

Teste de laboratório de terceiros para verificação de potência do laser

Como usar um medidor de potência de laser você mesmo

Se você não quiser esperar por um relatório de laboratório, pode medir a saída do laser você mesmo. Você precisa de um medidor de potência de laser com uma cabeça de sensor de termopilha ou fotodiodo. O sensor deve cobrir o comprimento de onda do seu laser. A maioria das câmeras PTZ de segurança usa lasers infravermelhos de 808nm, 850nm ou 940nm. Escolha um medidor de potência com uma faixa de 0 a 10W. Marcas como Thorlabs ², Coherent ³, e Ophir ⁴ fabricam modelos portáteis que funcionam bem para isso.

Veja como fazer:

1. Configure uma sala escura. Qualquer luz ambiente afetará sua leitura.
2. Remova a tampa de vidro frontal da PTZ se ela bloquear ou absorver energia do laser.
3. Coloque a cabeça do sensor muito perto da janela de saída do laser. Certifique-se de que todo o feixe atinja a área do sensor.
4. Ligue o laser para 100% de potência através do software de gerenciamento da câmera.
5. Aguarde 10 segundos para a leitura estabilizar. Anote o número.

Se a fábrica disser “saída óptica de 5W” e seu medidor ler 2.1W, você tem um problema. Isso é um exagero de 58%.

O Método de Cálculo Reverso Elétrico

Quando você não tem um medidor de potência à mão, ainda pode detectar números falsos. Use uma fonte de alimentação DC para alimentar a câmera. Registre o consumo de corrente com o laser desligado. Em seguida, registre o consumo de corrente com o laser em potência máxima. A diferença informa quanta energia elétrica o módulo laser consome.

Etapa	O que Medir	Valor de Exemplo
1. Corrente com Laser DESLIGADO	Corrente ociosa da câmera a 12V	0,5A
2. Corrente com Laser LIGADO	Câmera + laser a 12V	1,5A
3. Potência elétrica do laser	(1,5A – 0,5A) × 12V	12W
4. Saída óptica estimada	Eficiência de 12W × 35%	~4,2W

O número chave aqui é a eficiência de conversão eletro-óptica. Para a maioria dos diodos laser infravermelhos, esta está entre 30% e 40%. Isso é conhecido como eficiência de tomada de parede ⁸ do diodo laser. Se a fábrica alega 5W de saída óptica, mas o módulo laser consome apenas 5W de energia elétrica, isso significa 100% de eficiência de conversão. Isso quebra as leis da física. É impossível.

Como é um Relatório Adequado da IEC 60825-1

Um relatório de teste real incluirá a distância de medição, o tamanho da abertura, o comprimento de onda, a divergência do feixe e a emissão acessível medida. Ele também atribuirá uma classe de segurança a laser. Se o relatório disser “Classe 1”, mas a fábrica alegar 5W a 850nm com um feixe estreito, algo está errado. Um laser de 5W, 850nm com um ângulo de feixe apertado é Classe 3B ou Classe 4. Não é seguro para os olhos. Quando você vê essa incompatibilidade, a fábrica está mentindo sobre a potência ou mentindo sobre a classe de segurança. De qualquer forma, afaste-se.

Você também pode pedir à fábrica para fornecer a folha de dados do chip LD. Se o chip do diodo laser dentro do módulo tiver uma saída máxima nominal de 2W, o sistema não pode produzir 5W. O chip é o limite.

Como a potência de saída do laser se traduz na distância real de visualização noturna?

Recebo essa pergunta de quase todos os gerentes de projeto com quem trabalho. Eles veem “500 metros” em uma folha de especificações e assumem que obterão um rosto claro a essa distância. Não é assim que funciona.

A potência de saída do laser é apenas um fator na distância de visualização noturna. O ângulo do feixe, a sensibilidade do sensor, o comprimento focal da lente e as condições atmosféricas desempenham papéis iguais. Um laser de 2W com um feixe apertado de 0,5° pode superar um laser de 5W com um feixe amplo de 10° em longas distâncias.

Potência do laser vs. distância de visualização noturna para câmeras PTZ

Por que a Potência Bruta Sozinha Não Significa Nada

Pense em um laser como uma lanterna. Uma lanterna de 1000 lúmens com um feixe amplo ilumina uma sala. Mas não consegue iluminar um alvo a 500 metros de distância. Uma lanterna de 200 lúmens com um feixe pontual apertado pode alcançar muito mais longe. A mesma lógica se aplica aos iluminadores a laser em câmeras PTZ.

O ângulo do feixe do laser determina como a energia se espalha. Um feixe estreito concentra toda a potência em uma pequena área. Um feixe amplo espalha a mesma potência por uma grande área. A 500 metros, um feixe de 2° cria um ponto com cerca de 17 metros de largura. Um feixe de 0,3° cria um ponto com cerca de 2,6 metros de largura. O feixe estreito coloca aproximadamente 40 vezes mais energia por metro quadrado no alvo.

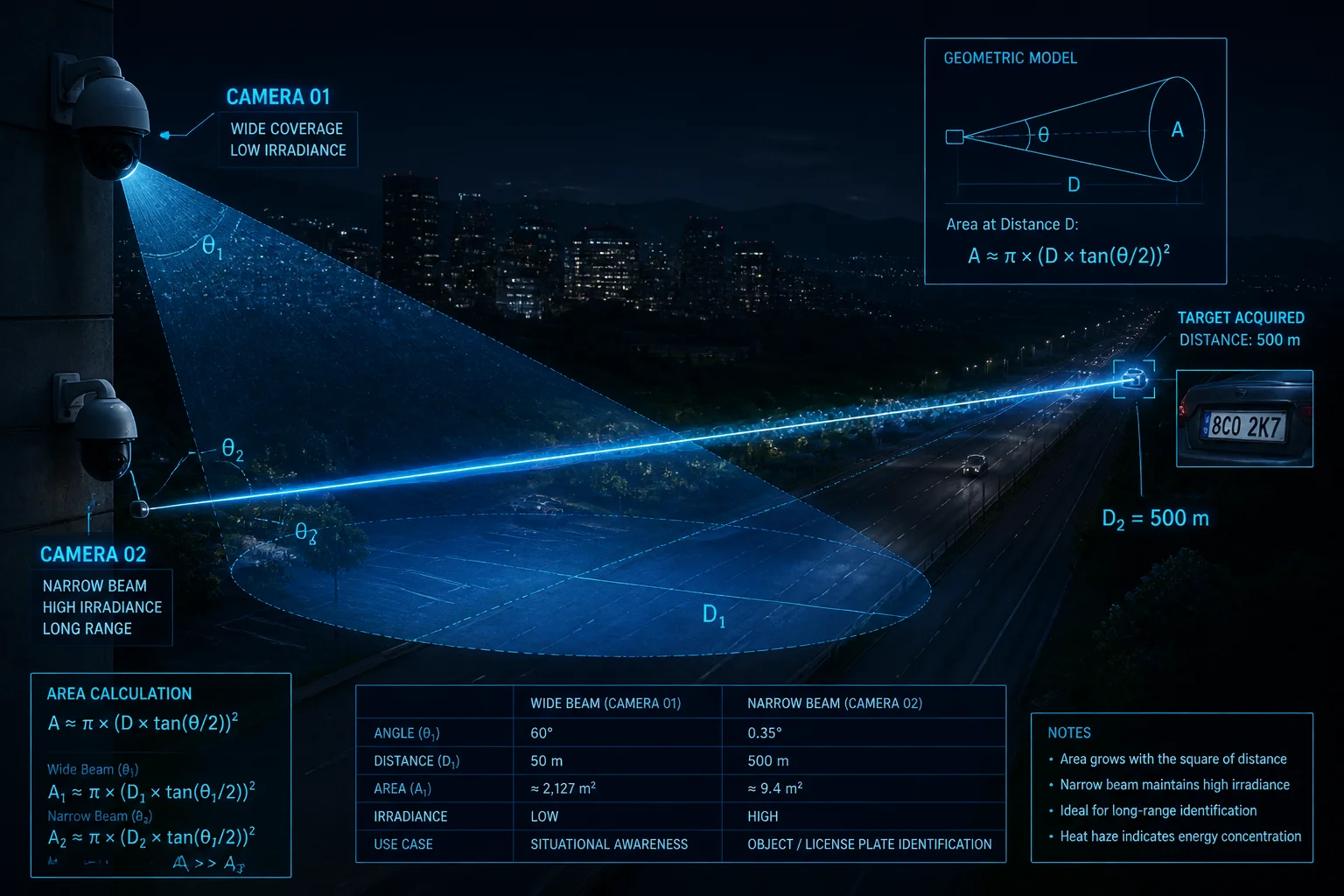

A Fórmula de Distância que Você Deveria Saber

Não existe uma única fórmula universal, mas aqui está uma maneira prática de comparar dois iluminadores a laser:

Irradiância no alvo = Potência Óptica / Área Iluminada

A área iluminada à distância D com ângulo de feixe θ é aproximadamente:

Área ≈ π × (D × tan(θ/2))²

Portanto, se você dobrar a potência, mas também dobrar o ângulo do feixe, você realmente obterá menos irradiância no alvo. É por isso que um laser de 2W bem projetado com óptica de zoom motorizado supera um laser barato de 5W com um ângulo amplo fixo. Isso é conhecido como lei do inverso do quadrado ⁵ aplicado à iluminação a laser.

O que “Distância Efetiva” Realmente Significa

A maioria das fábricas chinesas define “distância efetiva” como a distância em que você pode ver “algo” na tela. Isso pode ser apenas uma mancha branca. Para trabalhos de segurança, você precisa identificar uma pessoa ou ler uma placa de licença. Isso requer uma irradiância muito maior.

Reivindicação de Distância	O que a Fábrica Significa	O que Você Realmente Precisa
Detecção de 500m	Um ponto brilhante visível na tela	Uma forma humana reconhecível
Reconhecimento de 500m	Uma forma humana visível	Um rosto claro o suficiente para identificação
Identificação de 500m	Raramente testado	Detalhe da placa de licença ou rosto legível

Pergunte sempre à fábrica: “A 500 metros, consigo ler uma placa de licença?” Se eles disserem sim, peça um vídeo de demonstração real gravado à noite com o produto real. Não um render de marketing. Não uma foto diurna. Um vídeo noturno real com metadados mostrando o carimbo de data/hora e as configurações da câmera.

O Papel do Sensor da Câmera

O laser apenas fornece a luz. O sensor da câmera a captura. Um sensor com alta eficiência quântica a 850nm produzirá uma imagem mais brilhante do que um sensor com baixa sensibilidade nesse comprimento de onda. A lente também importa. Uma lente de zoom óptico de 40X em teleobjetiva total tem um campo de visão muito estreito. Ela coleta luz de uma pequena área. Isso combina bem com um feixe de laser estreito. Se o feixe de laser for mais largo do que o campo de visão da lente, você estará desperdiçando energia iluminando áreas que a câmera nem consegue ver.

É por isso que sempre digo aos meus clientes: testem o laser e a câmera juntos como um sistema. Uma folha de especificações apenas para o laser diz muito pouco sobre o desempenho no mundo real.

Por que alguns lasers de “alta potência” têm desempenho inferior em comparação com modelos de mW mais baixos?

Testei comparações lado a lado em nosso laboratório. Uma PTZ a laser de 3W de uma fábrica produziu imagens mais nítidas a 800 metros do que uma PTZ a laser de 5W de outra fábrica. Os números no papel não significavam nada.

“Lasers de ”alta potência" têm um desempenho ruim quando a qualidade do feixe é ruim, as óticas estão desalinhadas, o ângulo do feixe não corresponde ao campo de visão da câmera, ou a fábrica inflou o número relatando o consumo elétrico em vez da saída óptica real.

Comparação de desempenho entre laser de alta potência e laser de baixa potência

O Problema da Qualidade do Feixe

Nem todos os diodos laser produzem a mesma qualidade de luz. Um diodo laser barato pode ter um perfil de feixe em forma de anel ⁶. Isso significa que o centro do feixe é escuro e as bordas são brilhantes. Quando este feixe atinge um alvo a 500 metros, o centro da sua imagem fica escuro enquanto as bordas ficam superexpostas. O resultado é uma imagem inutilizável, mesmo que a potência total seja alta.

Um bom módulo laser usa uma lente de colimação cuidadosamente projetada e, às vezes, um difusor para criar um perfil de feixe uniforme e de topo plano. Isso custa mais. Fábricas baratas pulam esta etapa. Elas compram o diodo laser mais barato, colocam uma lente básica e consideram feito.

Zoom Síncrono: O Recurso Que a Maioria Ignora

Este é o recurso mais importante para câmeras PTZ laser de longo alcance. E a maioria dos compradores nunca pergunta sobre ele.

Zoom síncrono significa que o ângulo do feixe laser se ajusta automaticamente para corresponder ao nível de zoom da câmera. Quando a câmera aumenta o zoom para 40X, o laser estreita seu feixe para cobrir apenas a pequena área que a câmera vê. Quando a câmera diminui o zoom para 1X, o laser alarga seu feixe para cobrir toda a cena.

Sem zoom síncrono, o laser permanece em um ângulo fixo. Se for definido como largo, você perde toda a capacidade de longo alcance. Se for definido como estreito, você obtém um pequeno ponto brilhante no meio de uma imagem ampla e escura.

Gerenciamento de Calor Diz a Verdade

Um laser real de 5W gera muito calor. A eficiência eletro-óptica é de cerca de 35%. Isso significa que 65% da potência de entrada se torna calor. Para uma saída óptica de 5W, o módulo laser consome aproximadamente 14W de potência elétrica. Cerca de 9W disso se torna calor dentro de uma pequena carcaça metálica.

Aqui está um teste simples:

1. Ligue o laser em potência máxima.
2. Espere 15 minutos.
3. Toque no dissipador de calor metálico na parte de trás do módulo laser.

Se estiver apenas levemente quente, o laser não está consumindo muita corrente. A potência de saída real é baixa. Um módulo laser genuíno de 5W estará quente demais para tocar confortavelmente após 15 minutos.

Truques Comuns Que as Fábricas Usam

O Que Eles Dizem	O que eles realmente significam
“Potência de laser de 10W”	10W de consumo elétrico total, não saída óptica
“Alcança 1000m”	Brilho aprimorado por algoritmo, não iluminação laser bruta
“Laser de grau militar”	Termo de marketing sem definição padrão
“Diodo laser importado”	Pode ser verdade, mas o diodo pode ser um rejeitado de baixa categoria
“Design seguro para os olhos”	Pode significar que reduziram tanto a potência que mal funciona

A única maneira de superar esse ruído é testar o produto você mesmo ou exigir dados verificados de terceiros. Palavras em um folheto são gratuitas. O desempenho real custa dinheiro para ser alcançado.

Quais são as certificações de segurança (como FDA/IEC) necessárias para esses módulos de laser?

Tive um cliente na UE que importou 200 câmeras PTZ a laser sem verificar a classe de segurança. A alfândega reteve o carregamento por 6 semanas. Ele quase perdeu o prazo de todo o projeto porque a papelada estava incorreta.

Para câmeras PTZ equipadas com laser, as certificações chave são IEC 60825-1 (padrão internacional de segurança de laser) e FDA 21 CFR 1040 ⁷ (necessário para qualquer produto laser que entre nos Estados Unidos). O módulo laser deve ser classificado na classe de segurança correta, e o produto deve exibir os rótulos de aviso adequados.

IEC 60825-1: A Base Global

IEC 60825-1 é o padrão internacional para segurança de produtos laser. Ele define como medir a emissão acessível de um produto laser e como classificá-lo em classes de segurança. Todos os países que seguem os padrões IEC (que incluem a UE, a maior parte da Ásia e muitas outras regiões) exigem conformidade com este padrão para produtos laser.

O padrão define estas classes:

• Classe 1: Seguro em todas as condições de uso normal. Potência muito baixa.
• Classe 1M: Seguro para o olho nu, mas potencialmente perigoso se visto com óticas de ampliação.
• Classe 2: Apenas lasers visíveis. Baixa potência. Proteção ocular pelo reflexo de piscar.
• Classe 3R: Baixo risco, mas pode ser perigoso sob visualização direta. Até 5x o limite da Classe 2.
• Classe 3B: A visualização direta do feixe é perigosa. Tipicamente 500mW e abaixo para visível, varia para IR.
• Classe 4: Alta potência. Perigoso para olhos e pele. Risco de incêndio.

Para câmeras de segurança com lasers infravermelhos, as classes relevantes são geralmente Classe 1, Classe 1M, Classe 3B ou Classe 4. Um iluminador a laser com 500mW ou mais de saída óptica a 850nm será quase certamente Classe 3B ou superior. Se uma fábrica lhe disser que seu laser de 5W e 850nm é “seguro para os olhos Classe 1” sem um design óptico especial para justificá-lo, a alegação de potência é falsa. É exatamente por isso que você precisa entender a classificação de produtos a laser ⁹ antes de comprar.

Requisitos da FDA para o Mercado dos EUA

Se você vende produtos a laser nos Estados Unidos, deve cumprir a FDA 21 CFR 1040.10 e 1040.11. Isso requer:

1. Registro do produto junto ao FDA Center for Devices and Radiological Health (CDRH).
2. Número de acesso para cada modelo de produto a laser.
3. Rotulagem adequada com a classe do laser, declarações de advertência e localização da abertura.
4. Uma variação ou isenção se o produto não atender a todos os padrões de desempenho (por exemplo, se faltarem certos intertravamentos de segurança).

Muitas fábricas chinesas não possuem registro de produtos a laser da FDA. Se você importar suas câmeras PTZ a laser da China para os EUA sem este registro, você é o importador responsável. Você é legalmente responsável. A Alfândega dos EUA pode apreender os produtos. A FDA pode emitir uma carta de advertência ou multa.

Como Usar a Classe de Segurança como um Detector de Mentiras

Este é um dos meus truques favoritos. A classe de segurança atua como uma verificação de verdade embutida para a potência declarada.

Aqui está a lógica:

• A fábrica afirma uma saída óptica de 3W a 850nm.
• Você pergunta: “Qual é a classe IEC 60825-1?”
• Eles dizem: “Classe 1.”
• Você sabe que a Classe 1 a 850nm para um laser de onda contínua com baixa divergência de feixe permite apenas alguns miliwatts de emissão acessível.
• 3W está milhares de vezes acima do limite da Classe 1 para essa configuração.
• Conclusão: ou a potência é falsa, ou a classe de segurança é falsa. Ambos são sinais de alerta.

Alguns sistemas avançados realmente atingem a Classe 1 com alta potência usando o comprimento de onda de 1550nm (que é absorvido pela córnea e não atinge a retina), divergência de feixe muito grande ou operação pulsada com baixos ciclos de trabalho. Mas estes são projetos especializados. Um laser de câmera PTZ padrão de 850nm não possui esses recursos.

O que perguntar ao seu fornecedor

Antes de fazer um pedido, envie estas perguntas ao seu fornecedor chinês:

1. Por favor, forneça o relatório de teste IEC 60825-1 para o módulo laser.
2. Qual é a classe de segurança do laser?
3. Qual é a potência óptica de saída medida no relatório de teste?
4. Você tem registro FDA CDRH para o mercado dos EUA?
5. Você pode fornecer a folha de dados do chip do diodo laser mostrando a potência máxima nominal?

Se eles não puderem responder a essas perguntas, ou se as respostas contradisserem umas às outras, encontre um fornecedor diferente. Certifique-se de que o módulo laser também atenda aos número de acesso CDRH ¹⁰ requisitos se você estiver importando para os EUA. Na Loyalty-Secu, fornecemos documentação completa da IEC 60825-1 e especificações de chip LD para todos os clientes B2B. Fazemos isso porque sabemos que nossos clientes precisam passar em suas próprias verificações de conformidade antes de poderem implantar as câmeras em campo.

Conclusão

Verifique a potência do laser com um medidor, calcule retroativamente a partir da entrada elétrica, cruze a classe de segurança e exija relatórios de teste de terceiros. Nunca confie apenas em uma folha de especificações.

---
