Como testar se o VSWR da antena exportada está abaixo do padrão industrial de 1,5?

Já vi módulos 4G queimarem em locais de trabalho porque ninguém verificou o VSWR da antena antes do envio. Esse teste que pulou custou milhares ao meu cliente.

Para testar se o VSWR da sua antena está abaixo do padrão industrial de 1,5, você precisa de um Analisador de Rede Vetorial (VNA), uma calibração OSL adequada e um ambiente de teste limpo, livre de interferência metálica. O VNA envia um sinal de varredura para a antena, mede a energia refletida e a converte em um valor de VSWR. Qualquer leitura abaixo de 1,5 significa que menos de 4% de potência é refletida — esse é o benchmark para antenas 4G LTE de grau industrial.

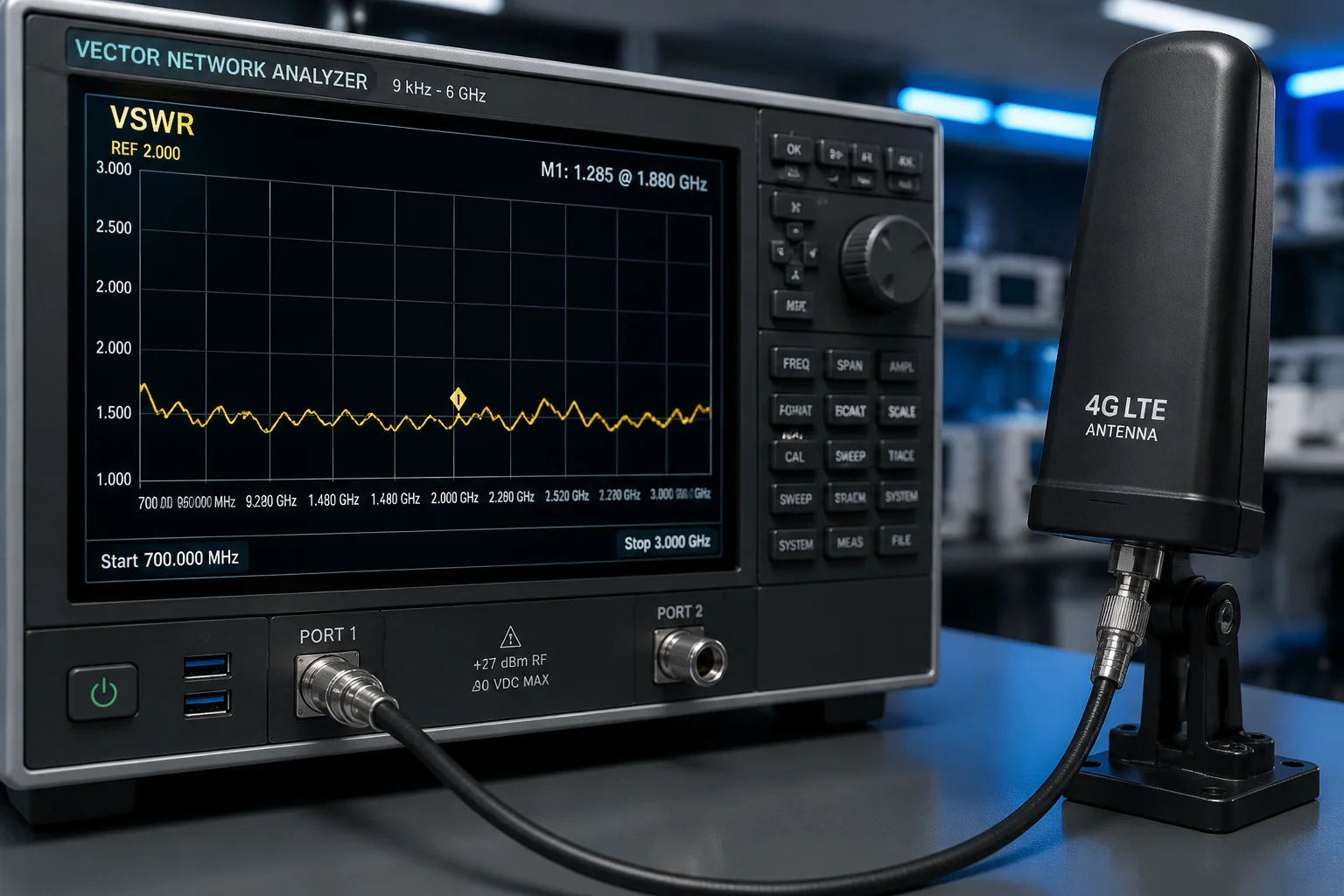

Teste de VSWR de antena padrão industrial

Abaixo, vou guiá-lo através do processo exato de teste que usamos em nossa fábrica, responder às perguntas mais comuns de nossos clientes B2B e compartilhar a lista de verificação de especialistas que mantém nossa taxa de rejeição perto de zero. Se você está adquirindo antenas para Verizon B13¹ ou T-Mobile B71² implantações, este guia o ajudará a verificar a qualidade antes que uma única unidade saia do cais.

Índice

Um VSWR alto (Voltage Standing Wave Ratio) danificará meu módulo 4G com o tempo?

Recebo essa pergunta de quase todos os novos clientes. Eles compram antenas baratas, as implantam em locais remotos de câmeras solares e, seis meses depois, o módulo 4G está morto. O caminhão de reparo custa mais do que a câmera.

Sim, um VSWR alto danificará seu módulo 4G com o tempo. Quando o VSWR excede 2,0, mais de 11% da potência transmitida retorna para o módulo. Essa energia refletida se transforma em calor. Ao longo de semanas e meses, esse calor degrada os componentes internos, encurta a vida útil do módulo e pode eventualmente causar uma falha completa — especialmente em invólucros externos selados sem resfriamento ativo.

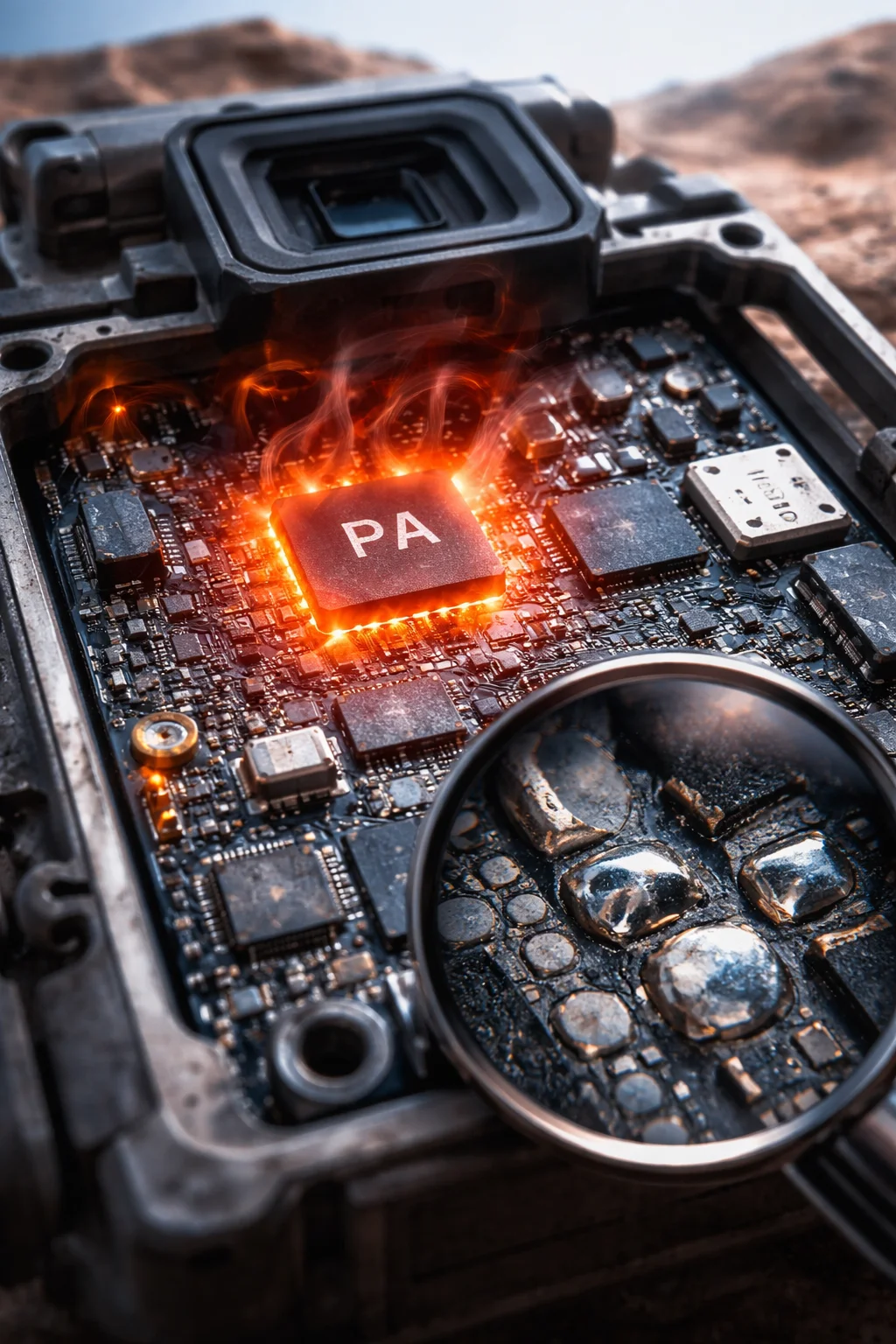

VSWR alto danifica módulo 4G

Como a Potência Refletida Destrói Hardware

Pense desta forma. Seu módulo 4G emite energia de RF. Se a antena estiver bem casada (VSWR abaixo de 1,5), quase toda essa energia sai da antena e viaja pelo ar. Mas se a antena estiver mal casada, uma parte dessa energia volta. O amplificador de potência (PA) do módulo tem que absorvê-la. O PA não foi projetado para lidar com sua própria saída voltando para ele.

Veja o que acontece passo a passo:

O PA aquece além do seu limite de projeto.
A ciclagem térmica estressa as juntas de solda na PCB do módulo.
Com o tempo, formam-se microfissuras.
Num dia quente, o módulo falha.

Isto não é teoria. Já vi acontecer em câmaras de obras no Arizona e em sistemas de monitorização agrícola no Texas. A temperatura ambiente já é de 45°C dentro da caixa. Adicione o calor da potência refletida e está a cozinhar o módulo.

Os Números Por Trás do Dano

Valor VSWR	Potência Refletida (%)	Nível de Risco	O Que Acontece Ao Longo de 12 Meses
1.0 (perfeito)	0%	Nenhum	Módulo funciona frio, vida útil completa
1.5	4%	Baixa	Nenhuma degradação mensurável
2.0	11%	Médio	PA funciona quente, vida útil reduzida em ~20%
3.0	25%	Alta	Sobreaquecimento frequente, o módulo pode falhar em 6–9 meses
5.0+	44%+	Crítico	Falha do módulo provável em semanas

A Nossa Proteção Integrada

Na Loyalty-Secu, as nossas câmaras PTZ solares 4G incluem uma rede de segurança a nível de firmware. Se o VSWR da antena disparar — por exemplo, porque um pássaro dobrou a antena whip ou um conector apanhou água — o módulo aciona redução de potência³. Reduz automaticamente a potência de transmissão para se proteger. Ao mesmo tempo, envia um registo de anomalia de rede para o seu sistema de backend. Saberá que algo está errado antes que o módulo morra.

Isto não substitui uma boa seleção de antena. É uma última linha de defesa. A primeira linha é sempre testar o VSWR antes de enviar.

E os Módulos “Auto-Reparáveis”?

Alguns fornecedores afirmam que os seus módulos podem lidar com VSWR elevado indefinidamente. Tenha cuidado com essa afirmação. A maioria dos módulos 4G comerciais (Quectel⁴, SIMCom, Sierra Wireless) especificam um VSWR máximo de antena de 2,0 em suas folhas de dados. Ultrapasse isso e você anula a garantia do módulo. Nenhum truque de firmware altera a física da dissipação de calor.

Se David ou qualquer um de nossos clientes me perguntar se deve gastar 0,50 USD extras por unidade em uma antena devidamente sintonizada, minha resposta é sempre a mesma: esses 0,50 USD economizam um deslocamento de caminhão de 300 USD e a substituição de um módulo de 45 USD. Sempre.

Posso solicitar um relatório de gráfico de Smith para as antenas específicas fornecidas com meu pedido?

Muitos dos meus clientes são engenheiros. Eles não querem apenas um adesivo de aprovação/reprovação. Eles querem dados brutos. Eles querem ver o Gráfico de Smith e fazer seu próprio julgamento.

Sim, você pode e deve solicitar um relatório do Gráfico de Smith para as antenas específicas incluídas em seu pedido. Um Gráfico de Smith mostra a impedância da antena em cada ponto de frequência em toda a banda. Ele diz não apenas se o VSWR está abaixo de 1,5, mas por quê — e o que aconteceria se a frequência operacional mudasse ligeiramente. Na Loyalty-Secu, fornecemos dados do Gráfico de Smith e gráficos S11 como parte de nossa documentação padrão de CQ para pedidos de antenas OEM/ODM.

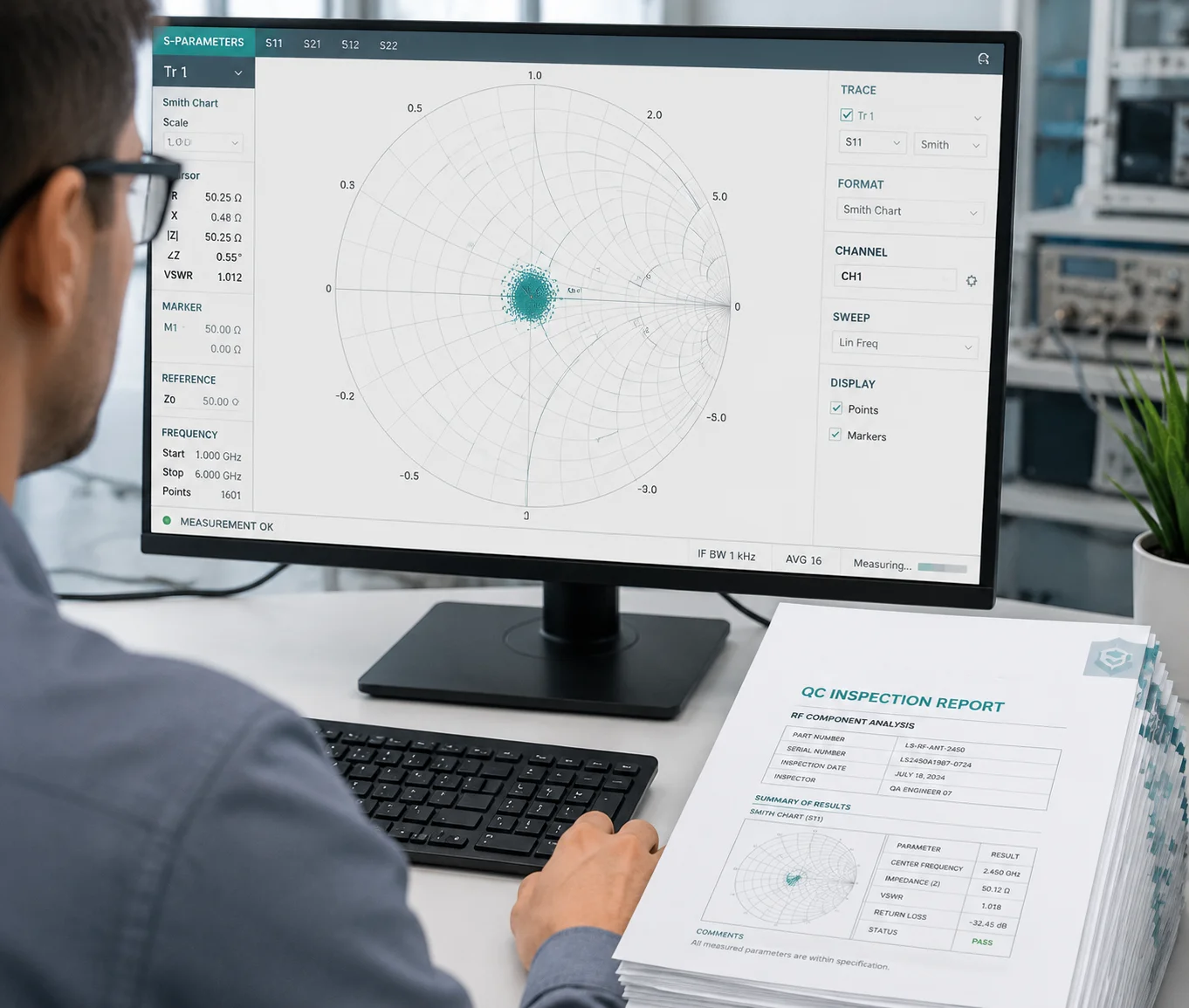

Relatório de antena Gráfico de Smith

O que um Gráfico de Smith Realmente Diz a Você

Um número de VSWR é um resumo. Um Gráfico de Smith⁵ é a história completa. Ele plota a impedância complexa da antena (resistência + reatância) em um gráfico circular. O centro do gráfico é 50 ohms — a correspondência perfeita. Quanto mais próximos seus pontos de dados estiverem do centro, melhor será o desempenho da sua antena.

Eis por que isso é importante para compradores B2B:

Detecção de desvio de frequência. Se a curva de impedância passar pelo centro em 698 MHz, mas se afastar em 716 MHz, você saberá que a antena é de banda estreita. Ela pode passar em um teste de VSWR de frequência única, mas falhar no uso no mundo real em toda a banda B13 (746–787 MHz).
Potencial de sintonia. Se o loop de impedância estiver próximo ao centro, mas ligeiramente fora, uma pequena rede de correspondência (um capacitor ou indutor) pode corrigi-lo. Se o loop estiver longe, o próprio projeto da antena é falho. Nenhuma quantidade de correspondência a salvará.
Consistência de lote. Ao comparar Gráficos de Smith de lote para lote, você pode detectar o desvio de fabricação precocemente — antes que ele se torne uma falha de campo.

O que Procurar no Relatório

Ao receber um relatório do Gráfico de Smith de seu fornecedor, verifique estas coisas:

Item de Verificação	O que procurar	Bandeira vermelha
Agrupamento central	Pontos de dados próximos a 50Ω centralizam nas frequências alvo	Pontos espalhados perto da borda do gráfico
Marcadores de frequência	Marcadores claros nas bordas da banda (por exemplo, 746 e 787 MHz para B13)	Sem rótulos de frequência no gráfico
Faixa de varredura	Cobertura total da banda, não apenas frequência central	Apenas um ponto de frequência testado
Desembutimento de cabo	Relatório afirma que a calibração foi feita no conector da antena	Nenhuma menção ao método de calibração
Tamanho da amostra	Pelo menos 3-5 unidades por lote testadas	Apenas 1 unidade testada de um pedido de 10.000 peças

Como lidamos com isso na Loyalty-Secu

Para cada pedido de antena OEM, nosso engenheiro de RF executa uma varredura S11 completa em unidades de amostra do lote de produção. Exportamos os dados em formato Touchstone (.s1p)⁶ para que sua equipe de engenharia possa abri-lo em qualquer ferramenta de simulação de RF — seja HFSS⁷, CST, ou mesmo o aplicativo gratuito Smith Chart em um laptop. Também geramos um resumo em PDF com curvas VSWR e capturas de tela do Smith Chart, marcadas com suas bandas de frequência alvo.

Se você precisar de testes na unidade montada completa — antena montada no corpo da câmera com o cabo conectado — nós também fazemos isso. Porque, como explicarei na próxima seção, a carcaça metálica muda tudo.

Como o VSWR muda se a antena for montada perto do corpo metálico da câmera?

Esta é a pergunta que separa integradores experientes de compradores de primeira viagem. No papel, a folha de especificações da antena diz VSWR 1.3. Mas, uma vez que você a prende a uma caixa PTZ de aço, esse número pode saltar para 2.5 ou pior.

O VSWR muda significativamente quando uma antena é montada perto do corpo metálico de uma câmera. Superfícies metálicas refletem e absorvem energia de RF, o que desloca a impedância da antena para longe dos ideais 50 ohms. Na prática, montar uma antena 4G a menos de 5 cm de uma caixa de aço pode aumentar o VSWR em 0,5 a 1,5 pontos, dependendo da frequência, tipo de antena e geometria do plano de terra. É por isso que o ajuste da antena deve ser feito no produto final montado — não apenas na antena nua.

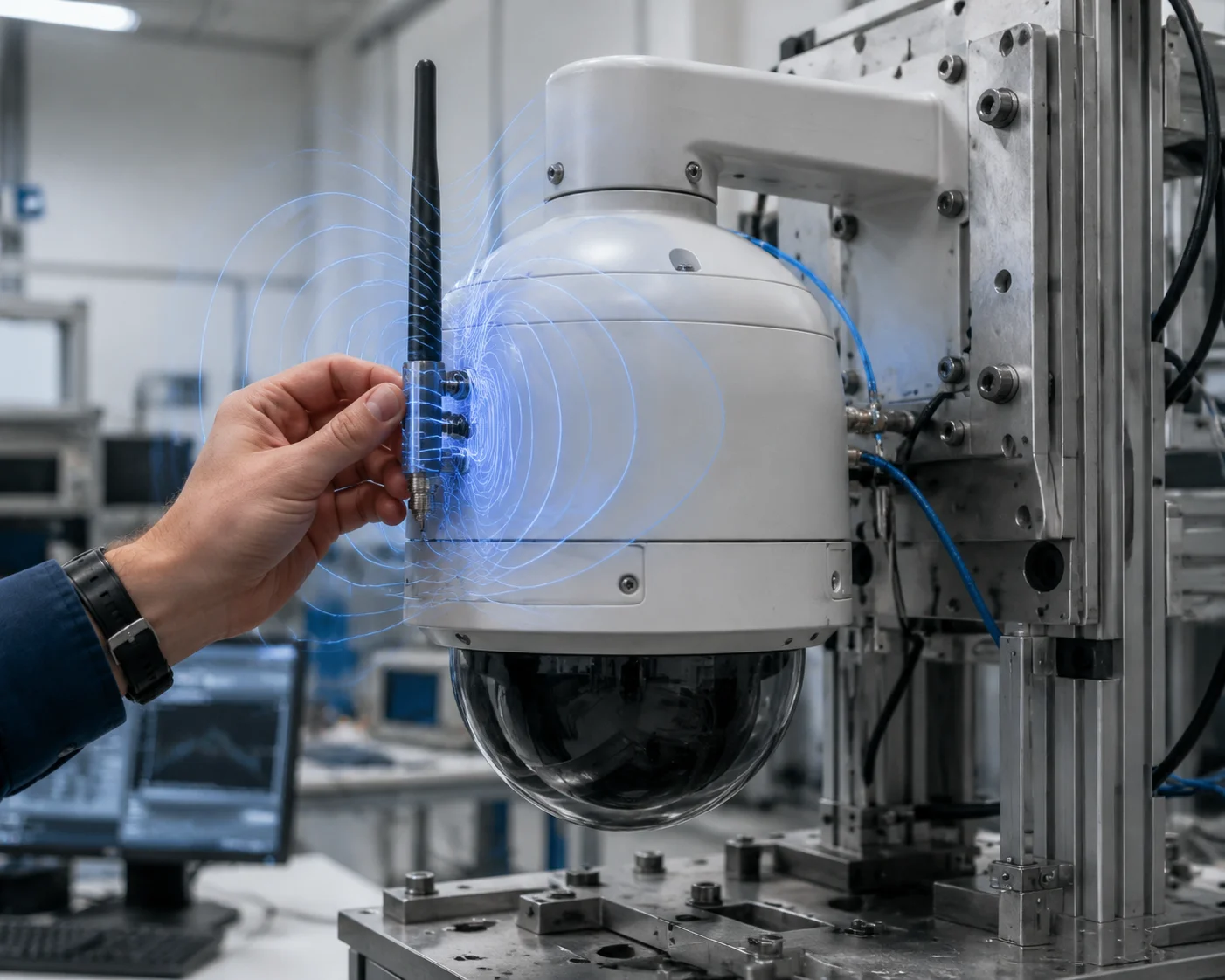

VSWR de antena corpo metálico câmera

Por que o Metal Muda Tudo

Uma antena não funciona isoladamente. Ela interage com tudo ao seu redor. O corpo metálico de uma câmera PTZ atua como um refletor e um plano de terra parcial plano de terra⁸. Isso muda o padrão de radiação da antena e sua impedância de entrada.

Aqui está uma maneira simples de entender. Imagine que você está gritando em um campo aberto. Sua voz viaja livremente em todas as direções. Agora imagine que você está gritando perto de uma parede de concreto. O eco muda como sua voz soa e quão longe ela carrega. A mesma coisa acontece com a energia de RF perto de metal.

Os Três Efeitos Principais

1. Desafinação de impedância. A antena foi projetada para ser de 50 ohms a 700 MHz no espaço livre. Coloque-a a 2 cm de um suporte de aço, e a impedância pode mudar para 35 + j15 ohms. Essa incompatibilidade aparece como um VSWR mais alto.

2. Distorção do padrão. O corpo metálico bloqueia a energia de RF em algumas direções e a reflete em outras. Sua antena “omnidirecional” não é mais omnidirecional. Isso não aparece em um teste de VSWR, mas afeta a cobertura no mundo real.

3. Acoplamento e fluxo de corrente. Se a antena tocar o corpo metálico ou estiver muito perto dele, correntes de RF fluem na superfície da caixa. A caixa se torna parte da antena — uma parte não intencional e não controlada. Isso é imprevisível e difícil de corrigir depois.

O Que Fazemos de Diferente

Na Loyalty-Secu, não testamos antenas no espaço livre e consideramos o trabalho feito. Nosso processo padrão inclui o que chamamos de teste em estado instalado:

A antena é montada na caixa real da câmera.
O cabo é roteado exatamente como será no campo.
A medição VNA é feita na porta da antena do módulo, não no conector da antena.

Isso nos dá o VSWR real do sistema — o número que realmente importa para sua implantação.

Diretrizes Práticas de Montagem

Com base em centenas de testes em toda a nossa linha de produtos, aqui estão as regras que seguimos:

Antenas Whip: Monte pelo menos 10 cm da superfície metálica mais próxima. Use um suporte de ângulo reto, se necessário.
Antenas PCB (internas): Requerem uma zona de exclusão dedicada na PCB — sem cobre na área de 8 mm do elemento da antena.
Antenas de montagem magnética: Estas são projetadas para assentar em metal. O teto ou placa metálica atua como plano de terra. Mas a placa deve ter pelo menos 20 cm × 20 cm para que as frequências de banda baixa (600–900 MHz) funcionem corretamente.

Se o seu projeto exigir que a antena esteja muito próxima da carcaça — por exemplo, dentro de uma cúpula — oferecemos antenas sintonizadas sob medida. Nossa equipe de RF ajusta a rede de casamento especificamente para a geometria do seu invólucro. Essa é a vantagem de trabalhar com um fabricante que controla toda a cadeia de suprimentos vertical, desde o layout da PCB até a montagem final.

A fábrica verifica o VSWR para cada lote de antenas 4G ajustadas sob medida?

Você aprovou a amostra. O VSWR estava perfeito em 1,2. Mas agora 5.000 unidades estão na linha de produção. Como você sabe que o lote número 47 é tão bom quanto a amostra que você testou há três meses?

Uma fábrica responsável verifica o VSWR em uma base de amostragem para cada lote de produção e fornece relatórios de teste com cada remessa. Na Loyalty-Secu, seguimos a amostragem AQL (Nível de Qualidade Aceitável) conforme a ISO 2859-1. Para antenas 4G sintonizadas sob medida, retiramos amostras do início, meio e fim de cada execução de lote e as testamos em um VNA calibrado. Cada lote é enviado com um relatório de teste S11 mostrando o VSWR nas bandas de frequência alvo.

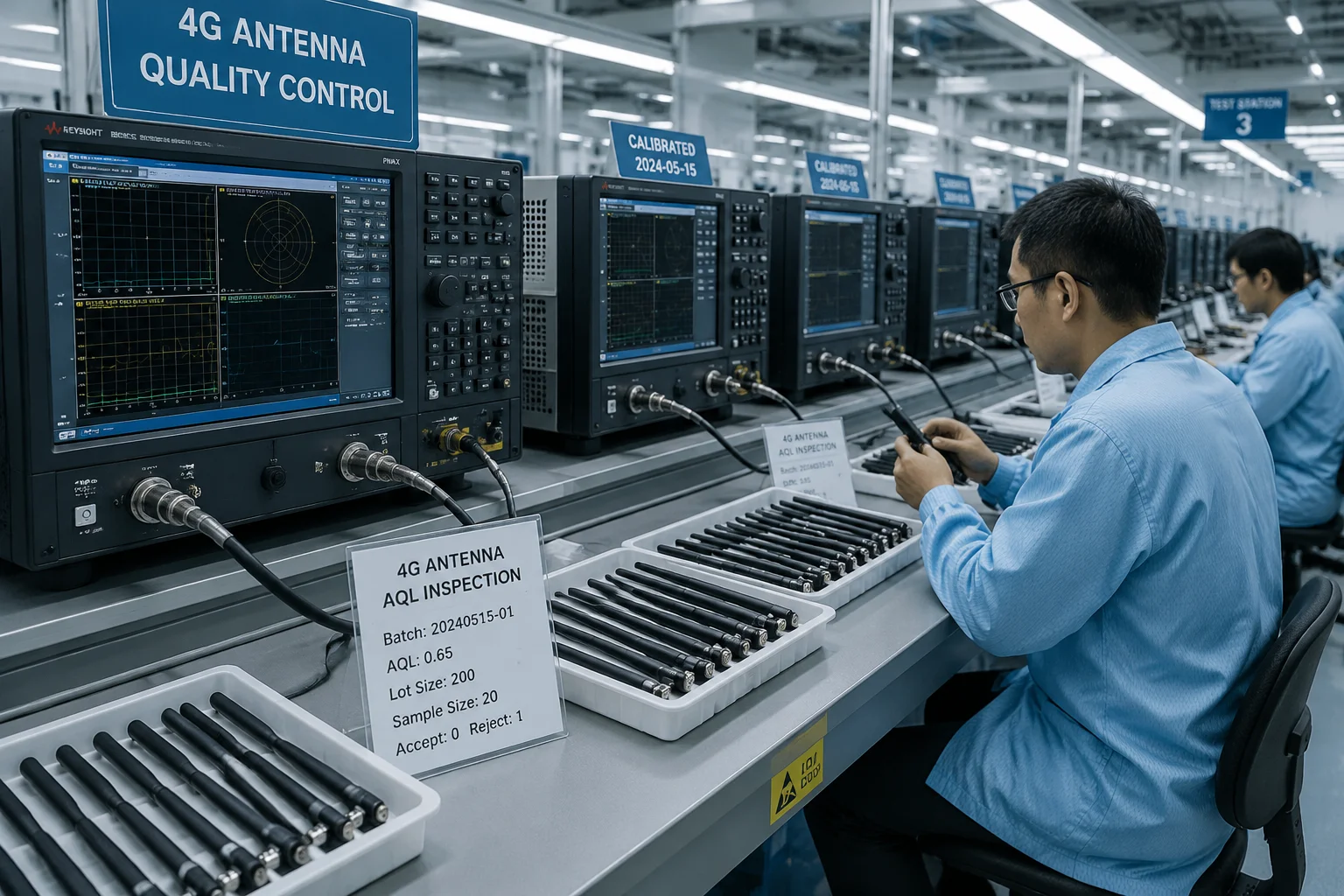

teste de lote de antena VSWR de fábrica

Por que o Teste de Lote é Inegociável

O desempenho da antena depende de pequenos detalhes físicos. O comprimento de uma trilha em uma PCB. A lacuna entre o elemento radiante e o plano de terra. A constante dielétrica do material plástico da carcaça. Qualquer pequena mudança em materiais ou processo pode deslocar a frequência de ressonância e disparar o VSWR.

Aqui estão causas reais de variação lote a lote que vi nesta indústria:

Mudança do substrato da PCB. O fornecedor mudou de FR4 com Dk 4.3 para um lote mais barato com Dk 4.6. A frequência central da antena caiu 15 MHz. O VSWR na banda alvo passou de 1.3 para 2.1.
Espessura da pasta de solda. Uma camada de solda mais espessa no ponto de alimentação da antena alterou a impedância em alguns ohms. O suficiente para empurrar o VSWR acima de 1.5 na banda baixa.
Material plástico da carcaça. Um novo lote de carcaça ABS tinha uma proporção de enchimento ligeiramente diferente. O carregamento dielétrico de campo próximo deslocou a sintonia da antena.

Nenhum desses aparece em uma inspeção visual. Você não pode ver um problema de VSWR. Você só pode medi-lo.

Nosso Protocolo de Teste

Etapa	Ação	Ferramenta	Critérios de Aceitação
1	Retire 5 amostras por 1.000 unidades	—	Nível de Qualidade Aceitável II, Inspeção Geral
2	Calibre o VNA com padrões OSL	VNA Keysight ou Rohde & Schwarz	Calibração válida por 24 horas
3	Monte a antena em um plano de terra de referência	Placa de alumínio, 30 cm × 30 cm	Consistente em todos os testes
4	Varredura 600–960 MHz	Medição VNA S11	VSWR < 1,5 em todas as frequências alvo
5	Varredura 1700–2700 MHz	Medição VNA S11	VSWR < 1,5 em todas as frequências alvo
6	Registrar e arquivar dados	.Arquivo .s1p + relatório em PDF	Rastreável até o lote e código de data
7	Enviar relatório com os produtos	E-mail + cópia impressa na caixa	Cliente recebe antes do desembaraço aduaneiro

O que você deve perguntar ao seu fornecedor

Se você estiver comprando de qualquer fábrica — não apenas de nós — eis o que exigir:

“Mostre-me o certificado de calibração do VNA.” Se o VNA não foi calibrado por um laboratório credenciado nos últimos 12 meses, as leituras não são confiáveis.
“Qual é o seu plano de amostragem?” Se eles disserem “testamos uma unidade por pedido”, isso não é suficiente. Uma unidade não diz nada sobre as outras 4.999.
“Posso obter os arquivos .s1p brutos?” Um gráfico em PDF pode ser editado. Um arquivo de dados Touchstone é muito mais difícil de falsificar. Abra-o em seu próprio software e verifique.
“Você testa na antena nua ou no produto montado?” Como expliquei acima, o teste da antena nua é apenas metade da história. O teste no estado instalado é o que importa.

Perda de Retorno vs. VSWR — Uma Referência Rápida

Muitos engenheiros preferem Perda de Retorno⁹ (em dB) em vez de VSWR. São duas maneiras de expressar a mesma coisa. Aqui está uma conversão rápida para que você possa ler qualquer relatório:

ROE 1.0 = Perda de Retorno ∞ dB (perfeito, apenas teórico)
ROE 1.5 = Perda de Retorno -14 dB (padrão industrial)
ROE 2.0 = Perda de Retorno -9.5 dB (mínimo aceitável)
ROE 3.0 = Perda de Retorno -6 dB (rejeitar)

Ao ler um gráfico S11, lembre-se: quanto mais negativo, melhor. Um valor de -18 dB é melhor que -14 dB. Se o relatório do seu fornecedor mostrar S11¹⁰ pior que -14 dB na sua frequência alvo, a antena não atende ao padrão VSWR de 1.5.

Mais uma coisa sobre cabos

Quero destacar algo que pega as pessoas de surpresa. Se sua antena 4G vier com um cabo coaxial longo — digamos, 3 metros ou mais — um cabo de baixa qualidade pode mascarar uma antena ruim. Veja por quê: o próprio cabo tem perda de inserção. Ele absorve parte da energia refletida antes que ela retorne para o VNA. Assim, o VNA vê menos reflexão e relata um VSWR menor. Mas, na realidade, a antena ainda está refletindo energia. Essa energia apenas se transforma em calor dentro do cabo em vez de chegar ao módulo.

A correção é simples. Teste sempre no conector da antena, não na extremidade do módulo. Ou, melhor ainda, use o tempo de domínio de gating no VNA para isolar a resposta da antena da perda do cabo. Fazemos isso como prática padrão na Loyalty-Secu. Nem toda fábrica faz.

Conclusão

Teste o VSWR com um VNA calibrado, exija relatórios de lote com dados brutos e sempre verifique no produto final montado — não apenas na antena.
