Já vi muitas câmeras PTZ a laser que parecem ótimas no papel, mas produzem uma imagem de “lanterna” à noite — uma mancha branca no centro e preto puro nas bordas.
A solução requer três camadas trabalhando juntas: modelagem óptica do feixe para achatar o ponto do laser, controle sincronizado de zoom e laser para corresponder ao ângulo do feixe ao FOV da lente em cada distância focal, e algoritmos em nível de ISP, como HLC e BLC, para ajustar a imagem final. Nenhuma configuração isolada pode resolver completamente este problema.

Abaixo, detalharei cada problema comum de iluminação a laser, explicarei por que ele ocorre e mostrarei exatamente o que perguntar ao seu fornecedor — ou o que ajustar no local — para que seu próximo projeto entregue imagens noturnas limpas e uniformes de ponta a ponta. Vamos lá.
Índice
Sua PTZ a Laser Usa uma Lente de “Homogeneização” para Garantir Distribuição Uniforme da Luz?
A maioria das câmeras a laser baratas pula completamente a óptica de modelagem do feixe. O resultado é um ponto quente Gaussiano bruto que queima o centro e deixa os cantos em completa escuridão.

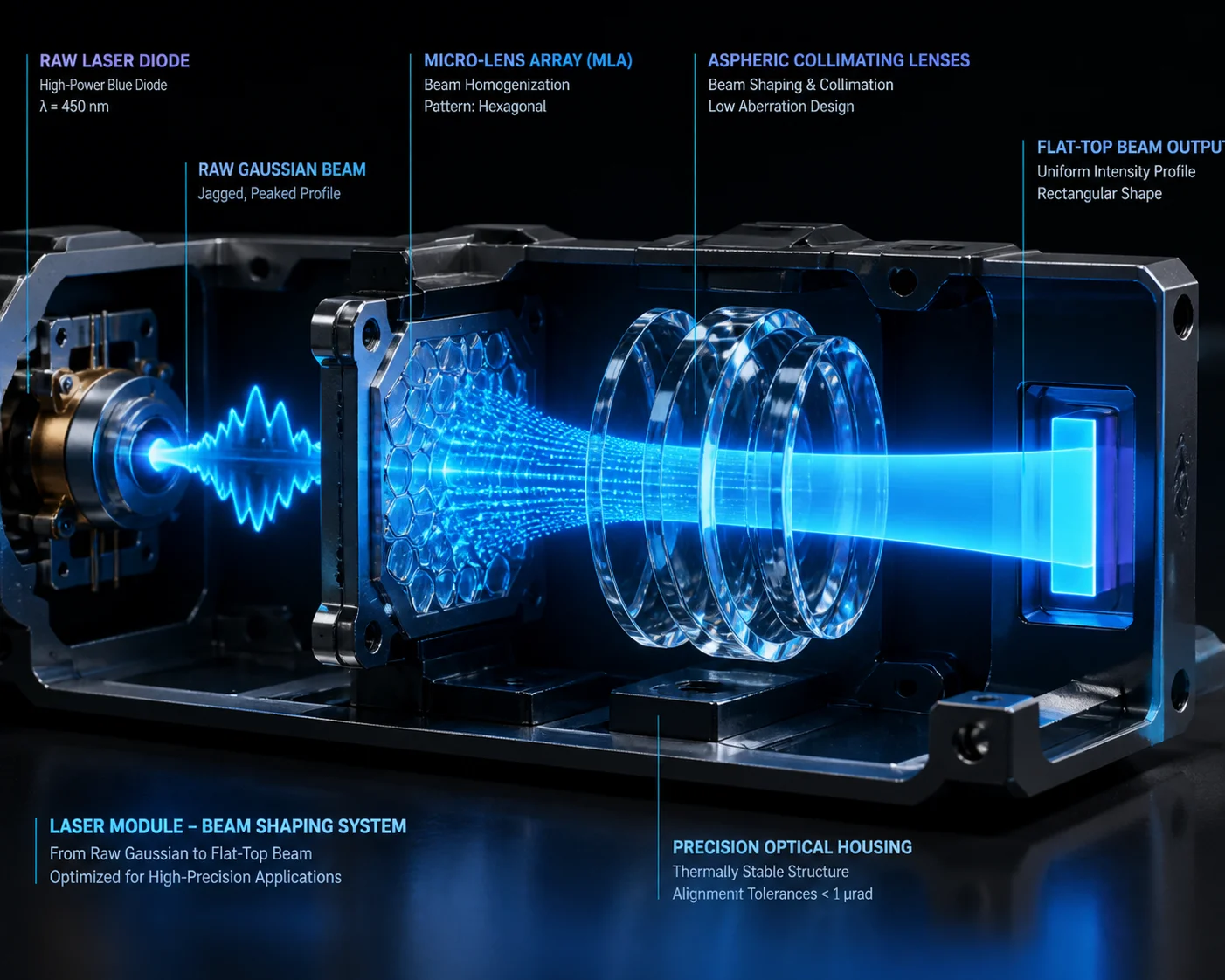

Sim, nossos módulos PTZ a laser usam grupos de lentes asféricas ou matrizes de microlentes (MLA) 1 na frente do diodo laser para remodelar o feixe Gaussiano natural em um perfil de topo plano. Isso espalha a energia do laser uniformemente por todo o campo de visão, removendo o ponto quente central e preenchendo as bordas escuras.

Por Que Feixes de Laser Brutos Criam Luz Desigual
Um diodo laser emite luz em uma distribuição Gaussiana 2. Pense nisso como uma lanterna sem refletor — o centro é extremamente brilhante e o brilho cai rapidamente à medida que você se move para fora. Quando um sensor de câmera vê isso, os pixels centrais são cortados para branco puro, enquanto os pixels das bordas permanecem perto do preto. Nenhuma quantidade de ajuste de software pode recuperar detalhes que nunca foram iluminados em primeiro lugar.
O Que “Homogeneização” Realmente Significa em Óptica
A homogeneização de feixe é o processo de converter esse perfil Gaussiano de pico em um perfil de topo plano (também chamado de “top-hat”). Existem várias maneiras de fazer isso, incluindo Elemento Óptico Difrativo (DOE) 5 tecnologia para modelagem de feixe de precisão.
| Método | Como funciona | Nível de custo |
|---|---|---|
| Grupo de Lentes Asféricas | Múltiplas lentes curvas redistribuem a energia do centro para as bordas | Médio |
| Matriz de Micro-Lentes (MLA) | Uma grade de minúsculas lentes quebra e recombina o feixe em um padrão uniforme | Médio-Alto |
| Elemento Óptico Difrativo (DOE) | Uma superfície gravada com precisão usa difração para modelar o feixe | Alta |
| Difusor Simples | Um difusor fosco ou projetado espalha a luz amplamente | Baixa |
Um difusor simples é barato, mas desperdiça muita energia do laser. Ele também cria uma borda suave e indefinida. Uma MLA ou DOE mantém mais energia no alvo e fornece um limite de iluminação nítido e bem definido. Para trabalhos sérios de PTZ de longo alcance — 500 metros e além — você quer designs MLA ou asféricos, não um difusor básico.
O que perguntar ao seu fornecedor
Ao avaliar um PTZ a laser, não pergunte apenas “ele tem luz uniforme?” Essa pergunta é muito vaga. Em vez disso, coloque o seguinte em sua especificação técnica:
- “A iluminação a laser deve usar óptica de modelagem de feixe (difusor, MLA ou DOE) para produzir um perfil de feixe de topo plano.”
- “O fornecedor deve fornecer um relatório de teste de uniformidade do feixe mostrando a relação de iluminância centro-borda a 300m e 800m.”
Se um fornecedor não puder responder a essas perguntas ou fornecer dados de teste, seu módulo a laser é provavelmente um diodo nu com uma lente de colimação simples. Essa é a causa raiz de todas as reclamações de “efeito de lanterna” que já recebi de integradores.
Na Loyalty-Secu, construímos o módulo a laser internamente. Controlamos a pilha óptica do diodo à lente frontal. Isso significa que podemos garantir o perfil do feixe antes que a unidade saia de nossa fábrica. Testamos cada unidade contra uma parede plana em nosso campo de tiro interno e medimos a relação de iluminância. Se não atender à especificação, não é enviado.
Como Eliminar o Efeito “Speckle” que Arruína a Clareza da Imagem a Longas Distâncias?
Speckle a laser — aquela textura granulada e cintilante na imagem — é um dos problemas mais frustrantes na vigilância a laser de longo alcance. Tive clientes culpando o sensor, a lente, até mesmo a rede, antes de perceberem que o próprio laser era a causa.
O speckle é causado pela luz coerente do laser refletindo em superfícies ásperas e criando padrões de interferência aleatórios no sensor. Nós o reduzimos usando fontes de laser parcialmente coerentes, difusores vibratórios e média temporal no Provedor de Serviços de Internet 3, que juntos suprimem o contraste do speckle abaixo do limiar visível.

O que Causa o Speckle e Por Que Ele Importa
A luz laser é coerente — todas as ondas estão em fase. Quando essa luz coerente atinge uma superfície rugosa (concreto, vegetação, cascalho), cada minúscula característica da superfície reflete a luz em um caminho ligeiramente diferente. Essas ondas refletidas interferem umas com as outras e criam um padrão aleatório de claro e escuro chamado mancha 4. Em seu monitor, parece ruído estático sobreposto à imagem real.
O comprimento de coerência parcial 6 da fonte laser impacta diretamente o contraste do speckle — um comprimento de coerência menor significa menos speckle.
Em longas distâncias, o speckle é pior porque:
- O feixe viaja mais longe e interage com mais turbulência atmosférica.
- As superfícies alvo são mais rugosas em relação ao tamanho do ponto.
- A câmera está com zoom máximo, de modo que cada grão de speckle cobre mais pixels.
Como Suprimimos o Speckle
Não há uma única solução mágica. Usamos uma combinação de métodos:
Redução no Nível de Hardware
Nossos módulos laser usam uma fonte parcialmente coerente em vez de um laser de modo único. Isso significa que a luz tem um comprimento de coerência menor, o que naturalmente reduz o contraste dos padrões de speckle. Também integramos um elemento microvibratório perto do difusor. Esse elemento desloca ligeiramente o padrão de speckle durante cada quadro de exposição. Quando o sensor integra ao longo do tempo total de exposição, os padrões em deslocamento se promediam e o speckle se torna invisível.
Redução no Nível de ISP

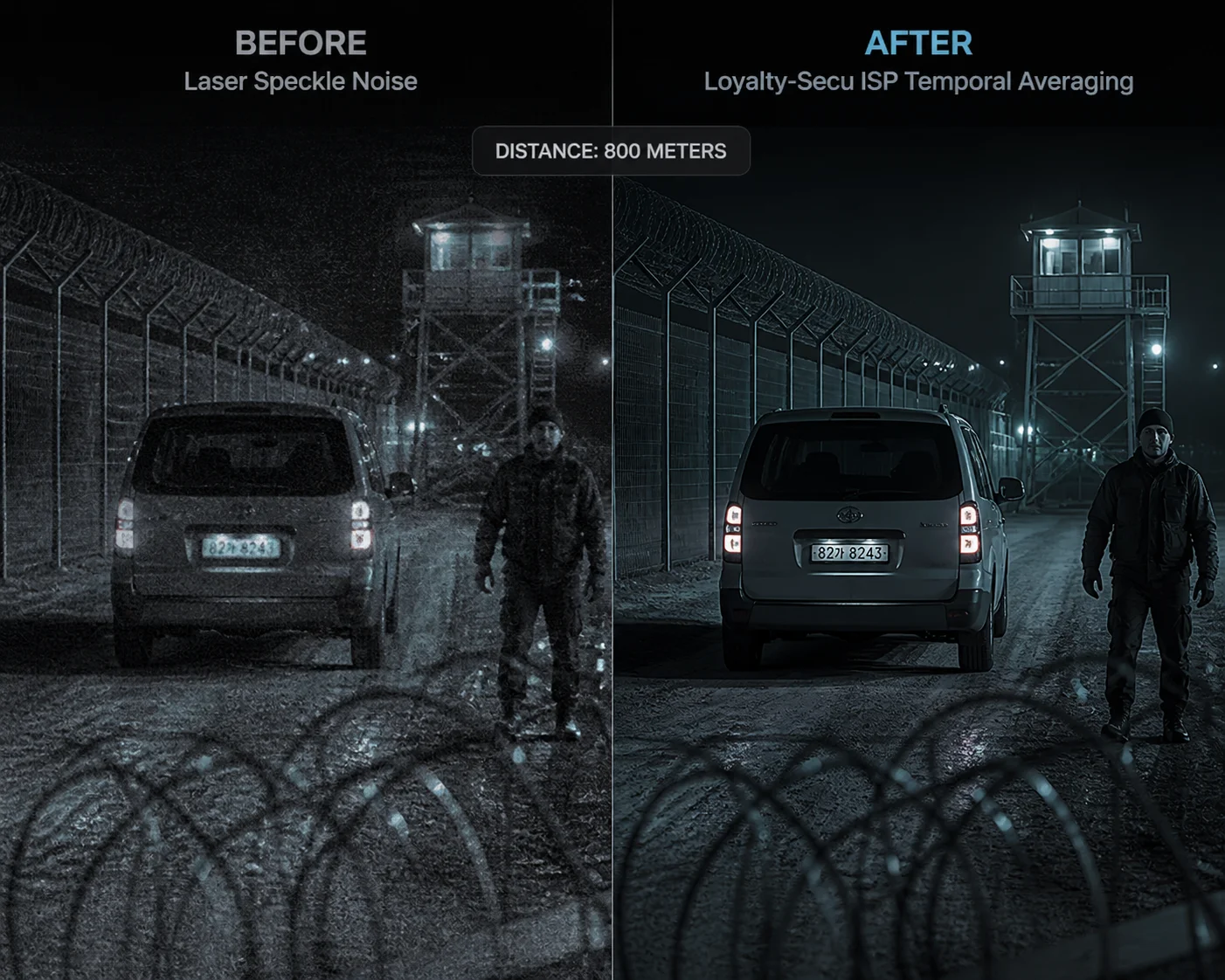

No lado do processamento de imagem, o firmware da nossa câmera aplica um filtro de média temporal que combina vários quadros de curta exposição. Isso suaviza ainda mais qualquer speckle residual sem borrar objetos em movimento, pois o algoritmo apenas promedia as regiões de fundo estáticas.
Impacto Prático
Para um projeto como vigilância de fronteira ou monitoramento de perímetro a 800 metros, a redução de speckle não é opcional. Se você pular essa etapa, seus operadores terão dificuldade em identificar rostos, placas de veículos ou violações de cercas. A imagem parece “viva” com ruído, mesmo quando nada está se movendo. Já vi integradores perderem contratos porque o usuário final viu speckle na demonstração e assumiu que a câmera estava defeituosa.
Ao testar uma unidade de amostra, aumente o zoom ao máximo e aponte o laser para uma parede de concreto a mais de 200 metros. Se você vir uma textura cintilante e granulada que não desaparece, o fornecedor não resolveu o problema do speckle. Desista.
Posso Ajustar o Foco do Laser Manualmente para Corrigir Iluminação Desigual em Cenas Específicas?
Às vezes, o sistema automático acerta 90% das vezes, mas uma cena específica — um beco estreito, um amplo estacionamento, uma encosta — precisa de um ajuste manual. Recebo essa pergunta com frequência de instaladores experientes.

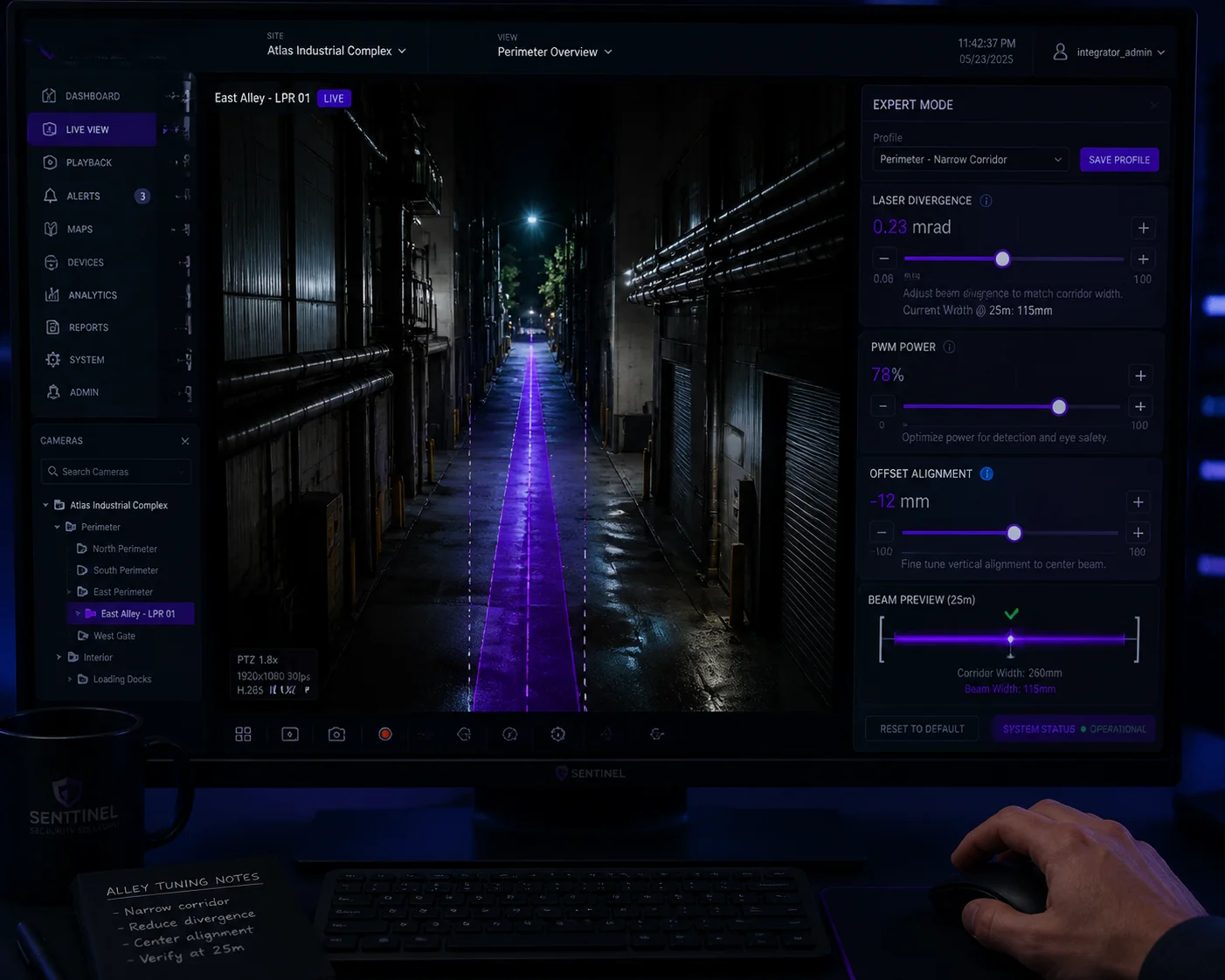

Sim. Nossas câmeras PTZ com laser oferecem um Modo de Especialista que permite ajustar manualmente o ângulo de divergência do feixe de laser, a potência de saída e a posição de deslocamento. Isso dá aos instaladores controle direto para ajustar a iluminação para cenas incomuns onde o algoritmo automático pode não corresponder perfeitamente ao campo de visão.

Quando o Modo Automático Não é Suficiente
Nosso algoritmo DSS (Digital Sync Slant) lida bem com a maioria das situações. Ele lê o comprimento focal atual da lente e ajusta o ângulo do feixe de laser para corresponder. Isso sincronização zoom-laser (ZLID) 7 sistema é crítico para iluminação uniforme.
Mas existem casos extremos:
- Cenas assimétricas: Uma estrada que atravessa o quadro diagonalmente. Um lado está perto, o outro está longe. O modo automático ilumina uniformemente por distância, mas o lado próximo fica superexposto pela luz refletida.
- Objetos de alta refletividade: Uma cerca de metal, um prédio de vidro ou uma fileira de carros estacionados com superfícies brilhantes. O laser reflete intensamente desses objetos e cria pontos quentes locais.
- Obstrução parcial: Uma árvore ou poste bloqueia parte do feixe de laser, criando uma sombra em um lado da imagem.
O Que Você Pode Ajustar Manualmente
No Modo de Especialista, você tem acesso a três parâmetros principais:
| Parâmetro | O que ele controla | Faixa Típica |
|---|---|---|
| Divergência do Laser (Largura do Feixe) | Quão largo o feixe de laser se espalha | Estreito (0,5°) a Largo (15°+) |
| Potência do Laser (PWM) | A intensidade de saída do diodo laser | 0% a 100% em passos de 1% |
| Offset do Laser (Alinhamento) | Desloca o feixe de laser para a esquerda/direita/cima/baixo em relação ao eixo da lente | ±2° em passos de 0,1° |
Ajuste de Divergência
Se a imagem tiver bordas escuras, alargue o feixe. Se o centro estiver estourado a curta distância, também alargue o feixe e reduza a potência. Para alvos de longo alcance, estreite o feixe para concentrar energia.
Ajuste de Potência
Dimmerização linear PWM 9 é crucial aqui. Câmeras laser baratas só têm “ligado” e “desligado”. As nossas permitem definir qualquer nível de potência de 0% a 100%. Se estiver a monitorizar uma cena a 200 metros e o modo automático estiver a usar 80% de potência, mas o alvo tiver uma parede branca que reflete demasiado, pode reduzir manualmente para 40% e obter uma imagem perfeitamente equilibrada.
Ajuste de Offset
Este é frequentemente negligenciado. Se o laser e a lente não estiverem perfeitamente coaxiais — o que pode acontecer após o transporte, vento forte ou expansão térmica — o ponto brilhante não estará centrado no quadro. O ajuste de offset permite recentrá-lo sem tocar fisicamente no hardware. Também fornecemos uma Calibração do Laser rotina no menu que automatiza este processo. Recomendo executá-la uma vez após cada instalação e novamente após qualquer evento climático severo.
Uma Dica do Mundo Real
Para instaladores que trabalham em projetos de fronteira ou perímetro, sugiro começar com o modo totalmente automático, depois mudar para o Modo Expert apenas para as posições pré-definidas que parecem desiguais. Guarde as configurações manuais para cada pré-definição. Desta forma, a câmara utiliza configurações de laser otimizadas enquanto patrulha entre as posições, sem exigir que o operador ajuste nada em tempo real.

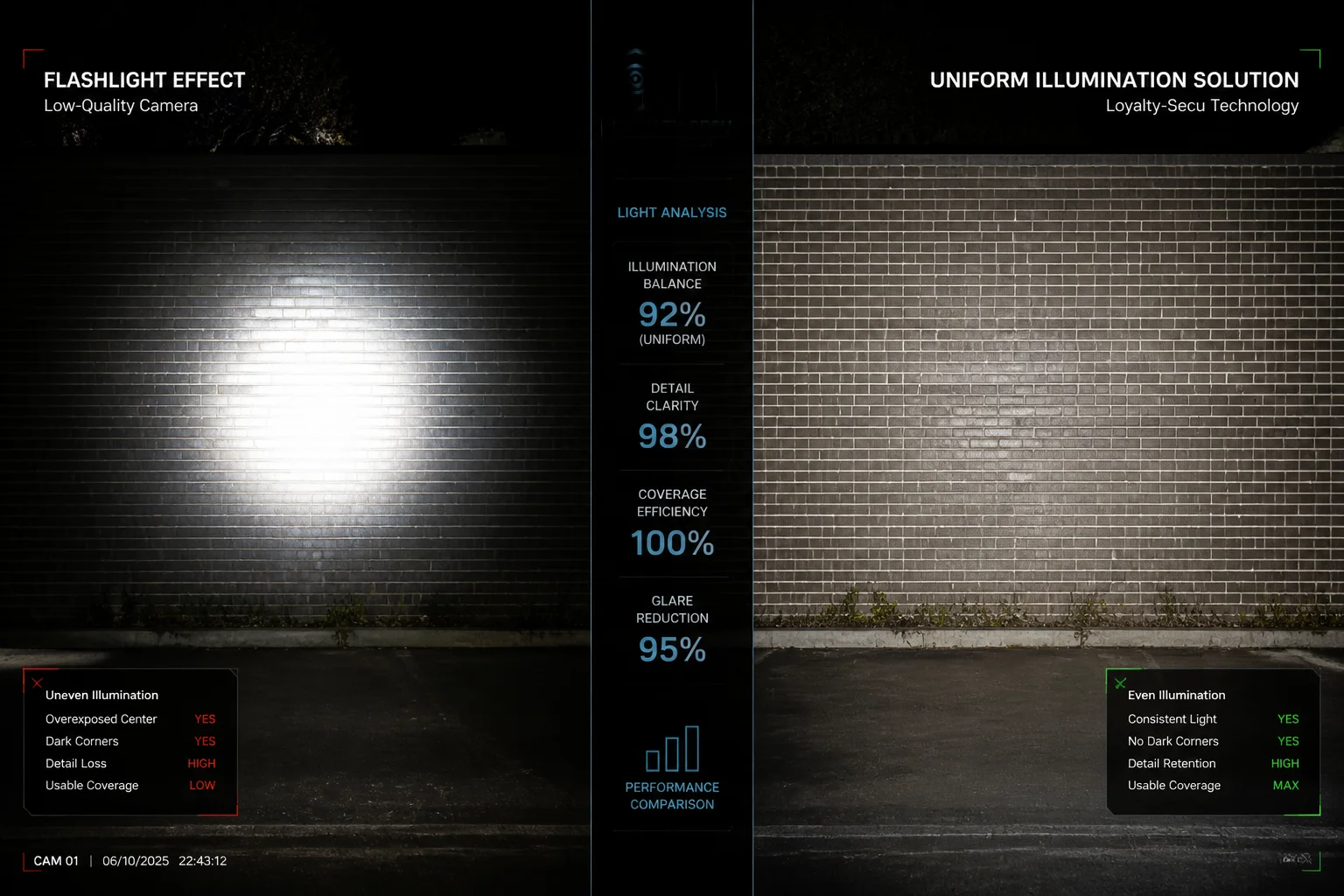

Por Que Minha Câmera a Laser Atual Tem um Efeito de “Lanterna” com Áreas Periféricas Escuras?
Esta é a principal reclamação que ouço de integradores que compraram câmeras PTZ a laser baratas. Eles chamam isso de “efeito lanterna”, e isso arruína a aceitação do projeto todas as vezes.
O efeito lanterna acontece porque câmeras a laser de baixo custo usam um diodo de ponto de origem sem óticas de modelagem de feixe, e o ângulo do feixe a laser não muda quando a lente dá zoom. Isso significa que o ponto quente Gaussiano permanece fixo enquanto o FOV da lente muda, criando um círculo central brilhante cercado por escuridão completa.

As Duas Causas Raiz
Existem exatamente duas razões para isso acontecer, e elas geralmente ocorrem juntas:
1. Sem Óticas de Modelagem de Feixe (Projeto Óptico Barato)
Como expliquei anteriormente, um diodo a laser bruto emite um feixe Gaussiano. Sem um homogeneizador, MLA ou DOE, o feixe atinge a cena com um pico acentuado no centro. O sensor da câmera vê um círculo de luz que desvanece rapidamente em direção às bordas. Isso é física pura — não é um defeito que você possa corrigir com firmware.
Fabricantes de baixo custo pulam as óticas de modelagem de feixe para economizar de US$ 5 a US$ 15 por unidade. Essa economia custa aos seus clientes milhares em instalações falhas e retrabalho.

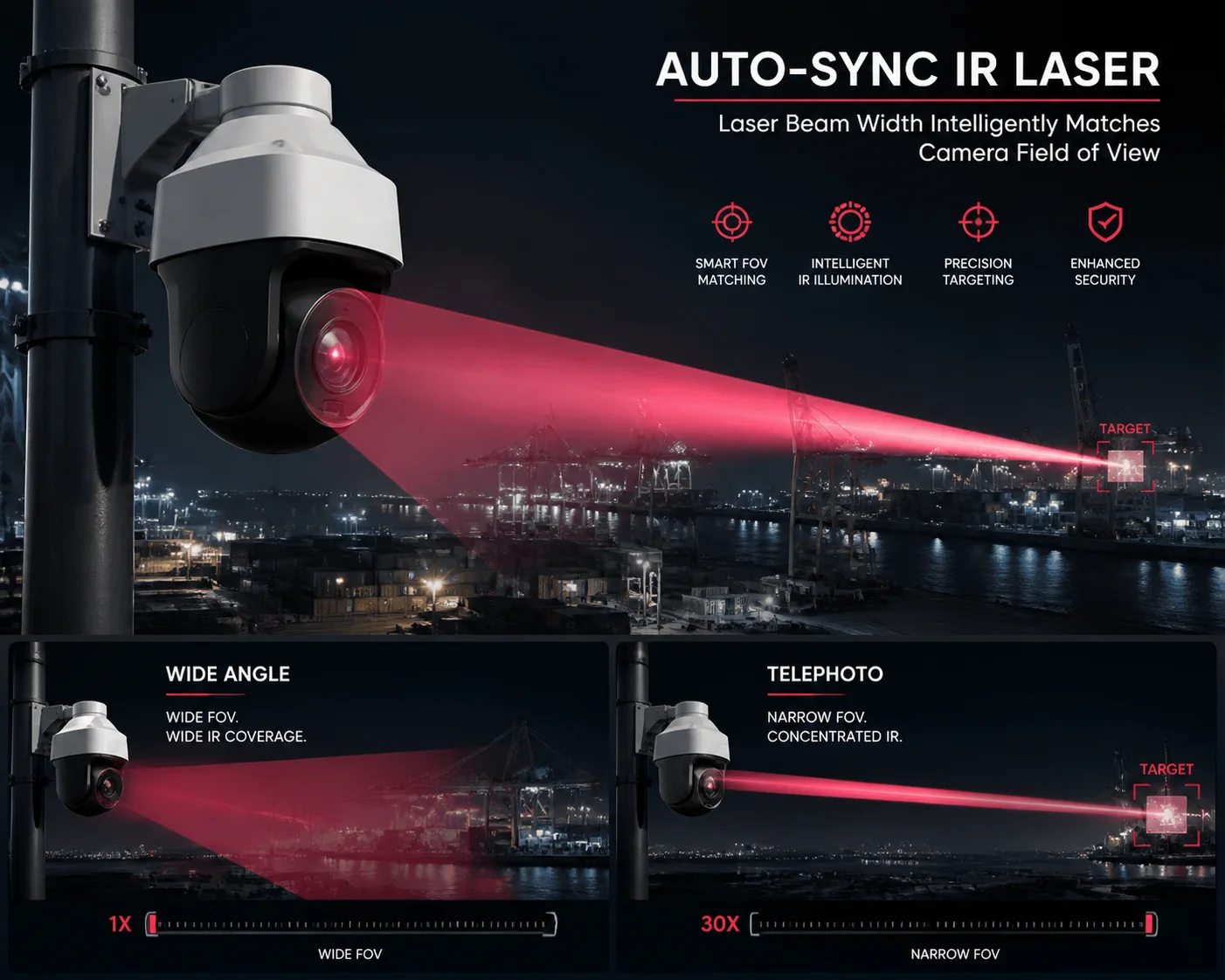

2. Sem Sincronização Laser-Zoom
Este é o segundo — e muitas vezes pior — problema. Ao dar zoom na lente de grande angular para teleobjetiva, o campo de visão se estreita drasticamente. Se o ângulo do feixe a laser permanecer o mesmo, duas coisas acontecem:
- Em grande angular: O ponto a laser cobre apenas uma pequena porção do FOV amplo. O centro é brilhante, todo o resto é preto.
- Em teleobjetiva: O ponto a laser pode ser mais amplo que o FOV estreito. A imagem parece boa, mas você está desperdiçando energia do laser iluminando áreas fora do quadro.
Um projeto adequado de ZLID (Zoom Laser IR Diode) sincroniza o ângulo de divergência do laser com o comprimento focal da lente em tempo real. Nosso sistema usa um elemento de foco motorizado no módulo a laser que rastreia a posição do zoom da lente com precisão de 0,1°. O algoritmo também adiciona uma zona de buffer de 5% a 10%, mantendo o feixe a laser ligeiramente mais amplo que o FOV da lente o tempo todo. Isso elimina completamente as bordas escuras.
Como Testar Isso Antes de Comprar
Aqui está um procedimento de teste simples que você pode usar ao avaliar qualquer amostra de PTZ a laser:
- Configure a câmera apontando para uma parede plana ou campo aberto à noite.
- Comece com o zoom máximo em grande angular. Tire uma captura de tela.
- Dê zoom para 10x. Tire uma captura de tela.
- Amplie para 20x. Tire uma captura de tela.
- Amplie para o teleobjetivo máximo. Tire uma captura de tela.
- Compare as quatro imagens lado a lado.
Se o ponto brilhante permanecer do mesmo tamanho em todas as quatro imagens enquanto o FOV muda, o laser não está sincronizado. Rejeite essa unidade.
Se o ponto brilhante se ajusta suavemente para preencher o quadro em todos os níveis de zoom, e o brilho é relativamente uniforme do centro para a borda, você tem um sistema projetado corretamente.
E se você já possui uma unidade ruim?
Se você está preso com uma câmera que tem o efeito de lanterna, aqui estão algumas medidas de emergência:
| Ação | O que ele faz | Limitação |
|---|---|---|
| Habilitar HLC (Compensação de Alta Luz) | Suprime os pixels centrais superbrilhantes | Não pode adicionar luz às bordas escuras |
| Habilitar WDR / BLC | Equilibra a exposição entre áreas claras e escuras | Adiciona ruído em regiões escuras |
| Reduzir a potência do laser manualmente | Diminui o brilho central | Reduz o alcance efetivo |
| Adicionar iluminadores IR externos | Preenche as bordas escuras com luz suplementar | Adiciona custo e complexidade de instalação |
| Aumentar a altura de montagem | Empurra o ponto quente para mais longe da câmera, reduzindo a reflexão de campo próximo | Nem sempre é possível |
Estes Algoritmos HLC e BLC 8 são paliativos, não curas. A solução real é substituir a unidade por uma que tenha design óptico adequado e sincronização laser-zoom desde o início.
O razão de iluminância centro-borda 10 é a especificação chave — uma boa PTZ a laser deve manter pelo menos 60% de iluminância na borda em relação ao centro.
Na Loyalty-Secu, construímos câmeras PTZ a laser desde 2013. Cada lição de cada produto de concorrente falhado que nossos clientes substituíram foi incorporada em nosso design óptico e de firmware. Não vendemos câmeras a laser de diodo nu. Cada unidade é enviada com óptica de modelagem de feixe, sincronização DSS e escurecimento linear PWM como padrão. Se você está cansado de explicar efeitos de lanterna aos seus usuários finais, fale conosco.
Conclusão
Iluminação a laser desigual é um problema de design óptico, não apenas um problema de configuração. Resolva na origem com modelagem de feixe adequada, sincronização laser-zoom e processamento ISP inteligente — ou continue lutando contra as mesmas reclamações em cada projeto.
