Já vi muitas câmeras PTZ com laser perderem metade do alcance de visão noturna após apenas um verão. A causa raiz é quase sempre o calor.
Um sistema de refrigeração bem projetado usa heat pipes, dissipadores de calor de alumínio e controle inteligente de energia PWM para remover o calor do diodo laser rápido o suficiente para evitar danos ao cristal. Combinado com sensores de temperatura e limitação automática de energia, isso mantém o laser funcionando com brilho total por anos, não meses.

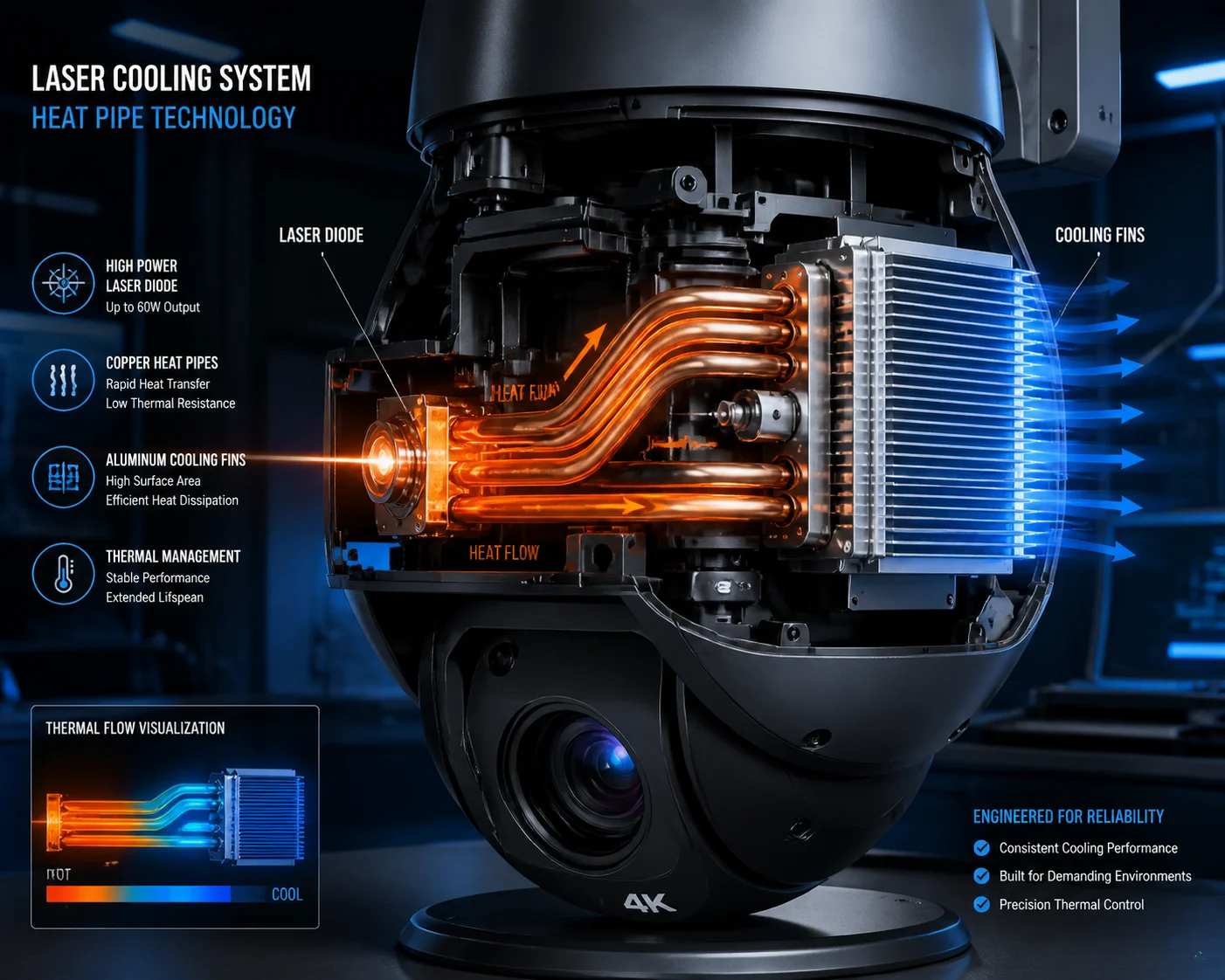

Sistema de refrigeração a laser de câmera PTZ prevenindo degradação
Neste artigo, detalharei exatamente como cada camada de proteção térmica funciona dentro de uma câmera PTZ profissional. Quer você esteja implantando no calor do Texas ou na savana africana, isso o ajudará a fazer as perguntas certas antes de comprar. Vamos lá.
Índice
O Módulo Laser Possui um Ventilador Independente ou um Sistema Dedicado de Heat Pipe?
Já abri dezenas de câmeras PTZ baratas de diferentes fábricas. A maioria delas simplesmente parafusa o laser na mesma placa de circuito impresso de todo o resto. Isso é uma receita para o fracasso.
Em uma PTZ devidamente projetada, o módulo laser fica em seu próprio caminho térmico — uma base de cobre dedicada, almofadas térmicas e heat pipes que movem o calor diretamente para as aletas de alumínio externas. Isso mantém o calor do laser completamente separado do sensor de imagem e do processador principal.

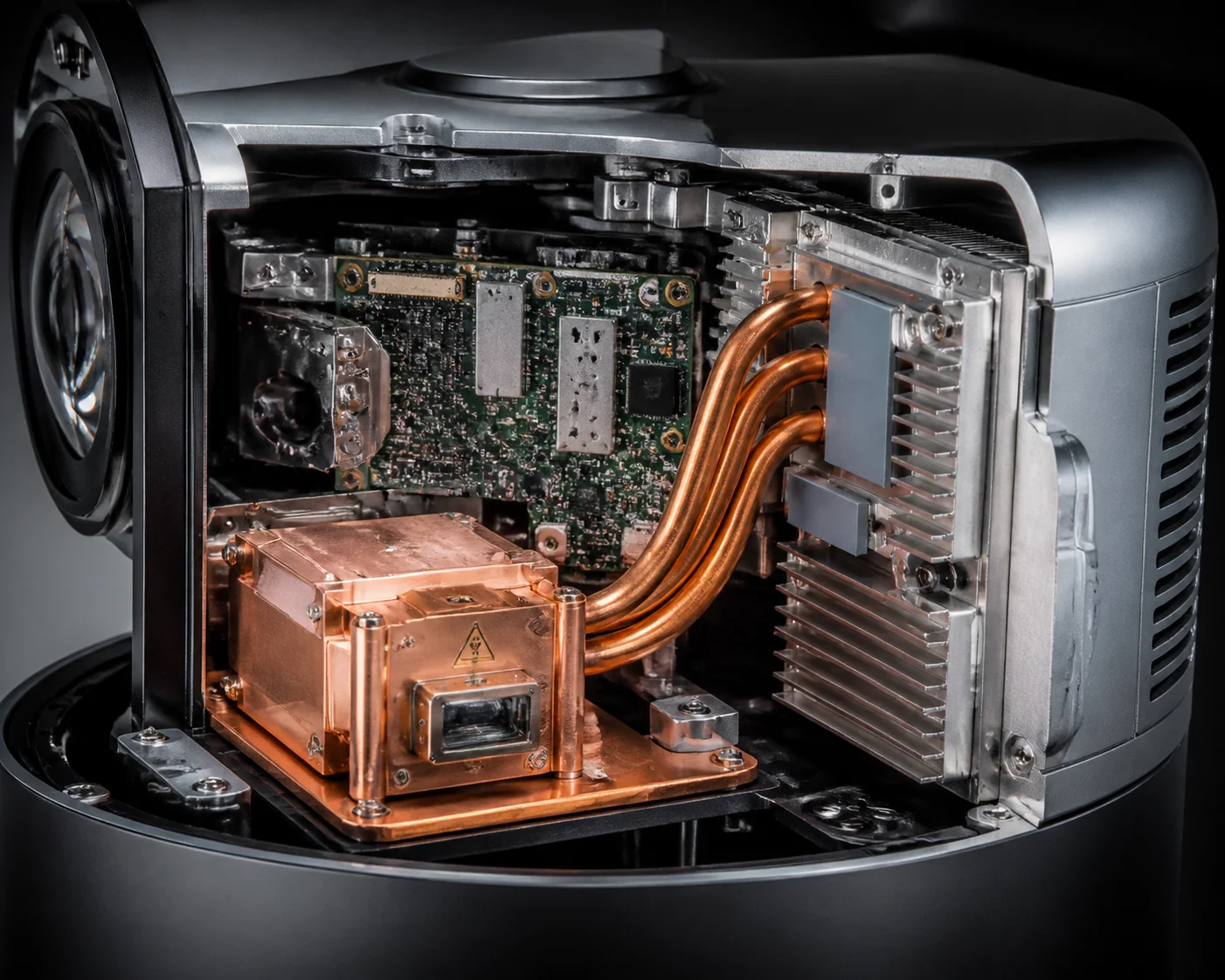

Sistema independente de heat pipe do módulo laser em câmera PTZ
Por que “Independente” Importa Mais do Que Você Pensa
A palavra “independente” aqui não é conversa de marketing. Significa que o laser tem sua própria rodovia de calor que não compartilha faixas com outros componentes. Deixe-me explicar por que isso é crítico.
Um diodo laser converte eletricidade em luz. Mas uma grande parte dessa eletricidade se transforma em calor. Para um iluminador laser infravermelho de 5 watts, aproximadamente 40-60% da energia de entrada se transforma em calor residual. Esse calor fica bem na junção do semicondutor — um pequeno ponto menor que um grão de arroz. Se você não remover esse calor rapidamente, a temperatura da junção sobe. E quando sobe acima do limite seguro, a estrutura cristalina dentro do laser começa a se quebrar permanentemente.
O Caminho de Calor de Três Camadas
Veja como construímos o caminho térmico em nossos sistemas PTZ:
| Camada | Componente | Função |
|---|---|---|
| Camada 1 | Submontagem de cobre 4 + almofada térmica | Absorve o calor diretamente do chip do laser e o espalha por uma área maior |
| Camada 2 | Tubo de calor ou placa base espessa de alumínio | Transporta o calor rapidamente do módulo laser para a carcaça externa |
| Camada 3 | Aletas externas de alumínio na carcaça | Libera o calor para o ar circundante através de convecção natural e radiação |
Tubo de Calor vs. Ventilador: Qual é Melhor?
Um ventilador move ar. Um tubo de calor 1 move calor. Eles resolvem problemas diferentes.
Ventiladores são ótimos para fluxo de ar geral dentro de uma carcaça. Mas eles têm partes móveis. Partes móveis se desgastam. Em uma câmera PTZ externa selada com classificação IP66 ou IP67, você não pode simplesmente colocar um ventilador dentro e achar que resolveu. Poeira, umidade e ar salgado matarão esse ventilador em um ano.
Tubos de calor, por outro lado, não têm partes móveis. Eles usam uma pequena quantidade de líquido selado dentro de um tubo de cobre. Quando a extremidade quente aquece, o líquido evapora. O vapor viaja para a extremidade fria, condensa e libera seu calor. Então o líquido retorna por ação capilar. Este ciclo se repete milhares de vezes por segundo. É a mesma tecnologia usada em laptops de alto desempenho e CPUs de servidor.
E os TECs (Refrigeradores Termoelétricos)?
Para módulos laser de maior potência — especialmente aqueles classificados para 500 metros ou mais — alguns fabricantes adicionam um TEC (refrigerador Peltier) 2 entre o laser e a base de cobre. Um TEC é um pequeno dispositivo de estado sólido que bombeia ativamente o calor de um lado para o outro quando você aplica eletricidade. Ele pode resfriar a junção do laser em 10–20°C abaixo da temperatura do dissipador de calor.
A troca? Os TECs consomem energia extra e geram calor extra em seu lado quente. Portanto, você precisa de um dissipador de calor passivo ainda melhor para lidar com a carga térmica total. Mas para implantações de missão crítica onde a estabilidade do comprimento de onda do laser é importante, um TEC vale a pena.
O que Procurar ao Avaliar um Fornecedor
Quando você pergunta a uma fábrica chinesa de PTZ sobre o resfriamento de seus lasers, aqui está o que solicitar:
- Um diagrama de seção transversal mostrando o caminho térmico do módulo laser
- Confirmação de que o laser repousa sobre uma base metálica separada, não diretamente na PCB principal
- Se utilizam tubos de calor, e em caso afirmativo, qual o diâmetro e material
- O valor de resistência térmica (°C/W) da junção do laser para o ar ambiente
Se não conseguirem responder a estas perguntas, o arrefecimento do seu laser é provavelmente uma reflexão tardia.
Qual é a Vida Útil Esperada do Gerador a Laser se Usado 10 Horas Todas as Noites?
Recebo esta pergunta de quase todos os integradores de sistemas com quem trabalho. Eles precisam de calcular o custo total de propriedade antes de apresentarem uma proposta para um projeto. Justo.
Um díodo laser infravermelho de qualidade, devidamente arrefecido, tem uma vida útil nominal de 10.000 a 30.000 horas. A 10 horas por noite, isso traduz-se em aproximadamente 3 a 8 anos de uso noturno contínuo antes que o brilho caia abaixo de 70% da sua saída original.

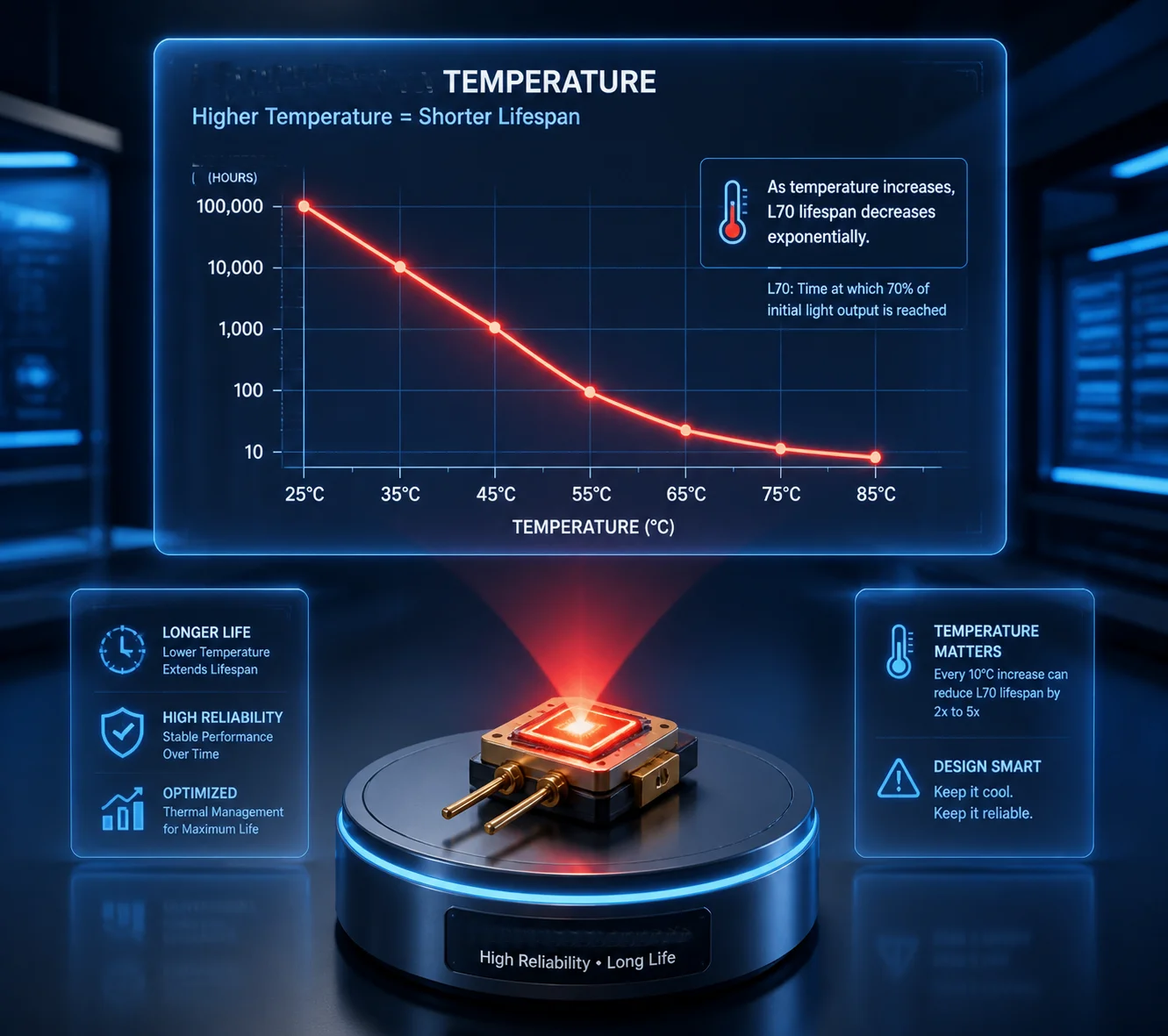

Gráfico de vida útil do laser para uso noturno de câmaras PTZ
Como a vida útil do laser é realmente medida
Os fabricantes de lasers definem “vida útil” como o número de horas até que a potência de saída caia para 70% do seu valor inicial. Isto é chamado vida útil L70. Não significa que o laser morre nesse ponto. Significa que o brilho desvaneceu-se o suficiente para que note um alcance de visão noturna efetivo menor.
O fator chave que determina se o seu laser atinge 10.000 horas ou 30.000 horas é a temperatura da junção. Cada aumento de 10°C na temperatura da junção corta aproximadamente a vida útil do laser pela metade. Isto não é um palpite — segue a Equação de Arrhenius 3, um modelo bem estabelecido em fiabilidade de semicondutores.
Cálculo da vida útil no mundo real
Deixe-me colocar isto numa tabela para que possa ver os números claramente:
| Temperatura de Junção | Vida Útil Esperada L70 | Anos a 10h/noite |
|---|---|---|
| 25°C | ~30.000 horas | ~8,2 anos |
| 45°C | ~15.000 horas | ~4,1 anos |
| 65°C | ~7.500 horas | ~2,0 anos |
| 85°C | ~3.500 horas | ~0,96 anos |
Esses números mostram exatamente por que o resfriamento é importante. A diferença entre um laser bem resfriado a 45°C e um mal resfriado a 85°C é a diferença entre um ativo de 4 anos e um descartável de 1 ano.
O Custo Oculto de Lasers Baratos
David, aqui está algo que digo a todo integrador que pergunta sobre preço: o módulo laser em si pode custar 30–80 BRL a mais em uma câmera projetada adequadamente. Mas se um laser barato falhar após 12 meses, você enviará um técnico para um campo de petróleo remoto ou uma fazenda solar no meio do nada. Essa única visita técnica custa 500–2.000 BRL. A matemática é simples.
Como Testamos a Confiabilidade a Longo Prazo
Em nossa fábrica, realizamos um teste de envelhecimento acelerado de 1.000 horas em cada projeto de módulo laser. Colocamos o laser em uma câmara térmica a 55°C ambiente e o operamos continuamente em potência total. Medimos a potência de saída a cada 100 horas. Se a queda de potência exceder 5% em 1.000 horas, o projeto retorna à engenharia. Termistor NTC 5 a colocação é crítica para o monitoramento preciso da temperatura da junção.
Este teste simula aproximadamente 3 anos de uso no mundo real em um clima quente. Não é barato de executar. Mas é a única maneira de garantir que o laser que você recebe hoje ainda terá desempenho no terceiro ano.
O que perguntar ao seu fornecedor
- Qual é a vida útil nominal L70 do diodo laser que eles usam?
- A que temperatura de junção essa vida útil foi classificada?
- Eles podem fornecer dados de teste de envelhecimento (potência de saída vs. horas)?
- Eles usam chips de laser de marca (como Osram, Ushio ou equivalente) ou genéricos sem marca?
Se eles evitarem essas perguntas, você estará apostando.
O Brilho do Laser Diminuirá se a Temperatura Interna Permanecer Alta por Horas?
Eu testei pessoalmente câmeras PTZ que perderam 30% de seu brilho a laser após funcionar por apenas duas horas em uma sala de 40°C. Isso não é aceitável para nenhuma implantação profissional.
Sim, o brilho diminuirá se o laser funcionar quente por longos períodos sem gerenciamento térmico adequado. Altas temperaturas de junção aceleram um processo chamado degradação da rede semicondutora, que reduz permanentemente a capacidade do laser de converter eletricidade em luz.

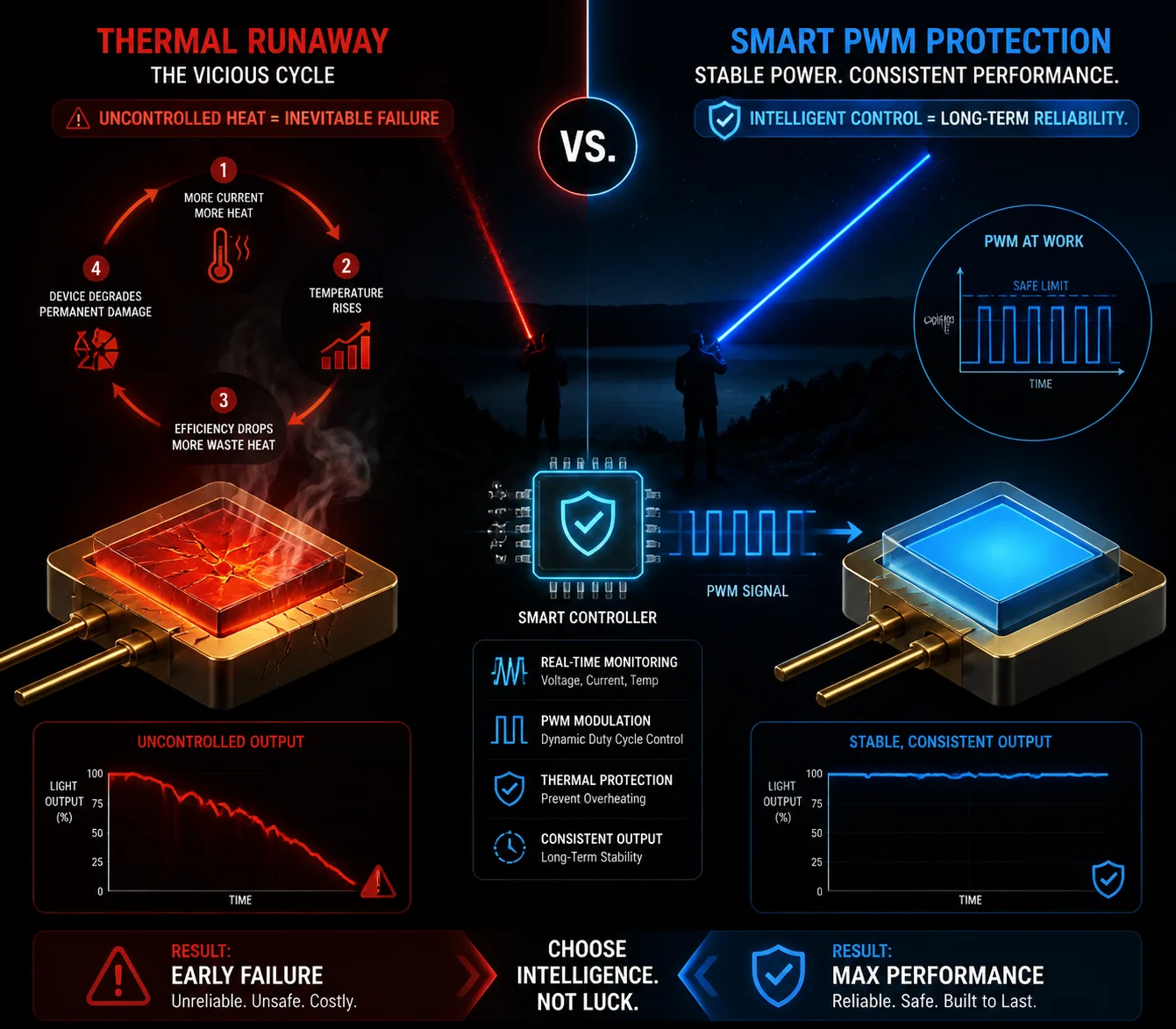

Degradação do brilho do laser devido a alta temperatura em câmeras PTZ
O que Acontece Dentro de um Laser Quente
Um diodo laser é um semicondutor. Ele tem uma estrutura cristalina que deve permanecer intacta para produzir luz de forma eficiente. Quando a temperatura permanece alta por horas, várias coisas acontecem no nível atômico:
- Defeitos pontuais se multiplicam. O calor faz com que os átomos na rede cristalina saiam de posição. Esses defeitos agem como pequenos obstáculos que absorvem energia em vez de deixá-la se tornar luz.
- A recombinação não radiativa aumenta. Esta é uma maneira sofisticada de dizer: mais eletricidade se transforma em calor em vez de luz. Isso cria um ciclo vicioso — o calor causa mais calor.
- Degradação da faceta. A superfície frontal do chip laser (de onde a luz sai) é o ponto mais vulnerável. Altas temperaturas aceleram a oxidação e a contaminação nesta superfície, o que reduz ainda mais a saída.
O Ciclo Vicioso da Fuga Térmica
Aqui está a parte perigosa. À medida que o laser aquece, torna-se menos eficiente. Menos eficiência significa mais calor residual. Mais calor residual significa temperatura ainda mais alta. Isso é chamado de fuga térmica, e pode destruir um laser em minutos se não houver um circuito de proteção. A operação do laser pulsado 6 pode ajudar a gerenciar isso reduzindo a potência média.
Como o Controle PWM Inteligente Quebra o Ciclo
É aqui que entra a camada eletrônica de proteção térmica. Nossos sistemas PTZ usam uma estratégia de controle de temperatura em malha fechada. Um loop de controle de temperatura PID 9 ajusta continuamente a corrente do laser com base no feedback do sensor.
Gerenciamento de Energia Baseado em Temperatura
O módulo laser possui um termistor NTC de alta precisão montado bem ao lado do chip laser. O circuito de acionamento lê este sensor continuamente e ajusta a corrente do laser em tempo real.
- Zona normal (abaixo de 50°C): Potência nominal total. Sem restrições.
- Zona de aviso (50°C–65°C): O driver começa a reduzir linearmente a corrente do laser. Você pode perder 10–20% do brilho, mas o laser permanece seguro.
- Zona de proteção (acima de 65°C): O sistema corta a energia em 50% ou muda para o modo pulsado. No modo pulsado, o laser dispara em rajadas curtas com períodos de descanso entre elas, reduzindo drasticamente a geração de calor média.
- Desligamento de emergência (acima de 75°C): O circuito watchdog 7 desliga o laser completamente e registra um evento de falha térmica.
Brilho Adaptativo Baseado na Cena
Existe outra camada inteligente além do controle de temperatura. O ISP (Processador de Sinal de Imagem) da câmera analisa o feed de vídeo em tempo real. Se a cena estiver suficientemente iluminada — talvez haja luar parcial ou luzes de rua próximas — o sistema reduz automaticamente a potência do laser. Por que operar a 100% quando 60% oferece uma imagem perfeitamente nítida?
Essa lógica adaptativa significa que o laser passa a maior parte de sua vida útil bem abaixo da potência máxima. Isso, por si só, pode dobrar ou triplicar a vida útil efetiva.
Como a “Diminuição de Brilho” se Manifesta na Prática
Para um integrador de sistemas, a diminuição de brilho se manifesta como uma redução gradual no alcance efetivo da visão noturna. Uma câmera que podia ver 500 metros no primeiro dia pode atingir apenas 350 metros após um ano de uso intenso. Seu cliente liga e reclama. Você envia um técnico. O técnico confirma que a câmera está “funcionando” — mas o laser está fraco. Agora você precisa substituir todo o módulo do laser ou a câmera inteira. Esse é o custo real de um projeto térmico deficiente.
Existe um Recurso de Desligamento Automático para Proteger o Laser contra Danos Térmicos?
Já tive clientes me perguntando: “E se o resfriamento falhar? E se o ventilador parar ou o dissipador de calor ficar bloqueado por poeira?” Essas são as perguntas certas a se fazer.
Sim, câmeras PTZ de nível profissional incluem proteção térmica automática que monitora a temperatura do laser em tempo real. Quando a temperatura excede os limites de segurança, o sistema reduz progressivamente a potência e desligará completamente o laser antes que ocorra dano permanente.

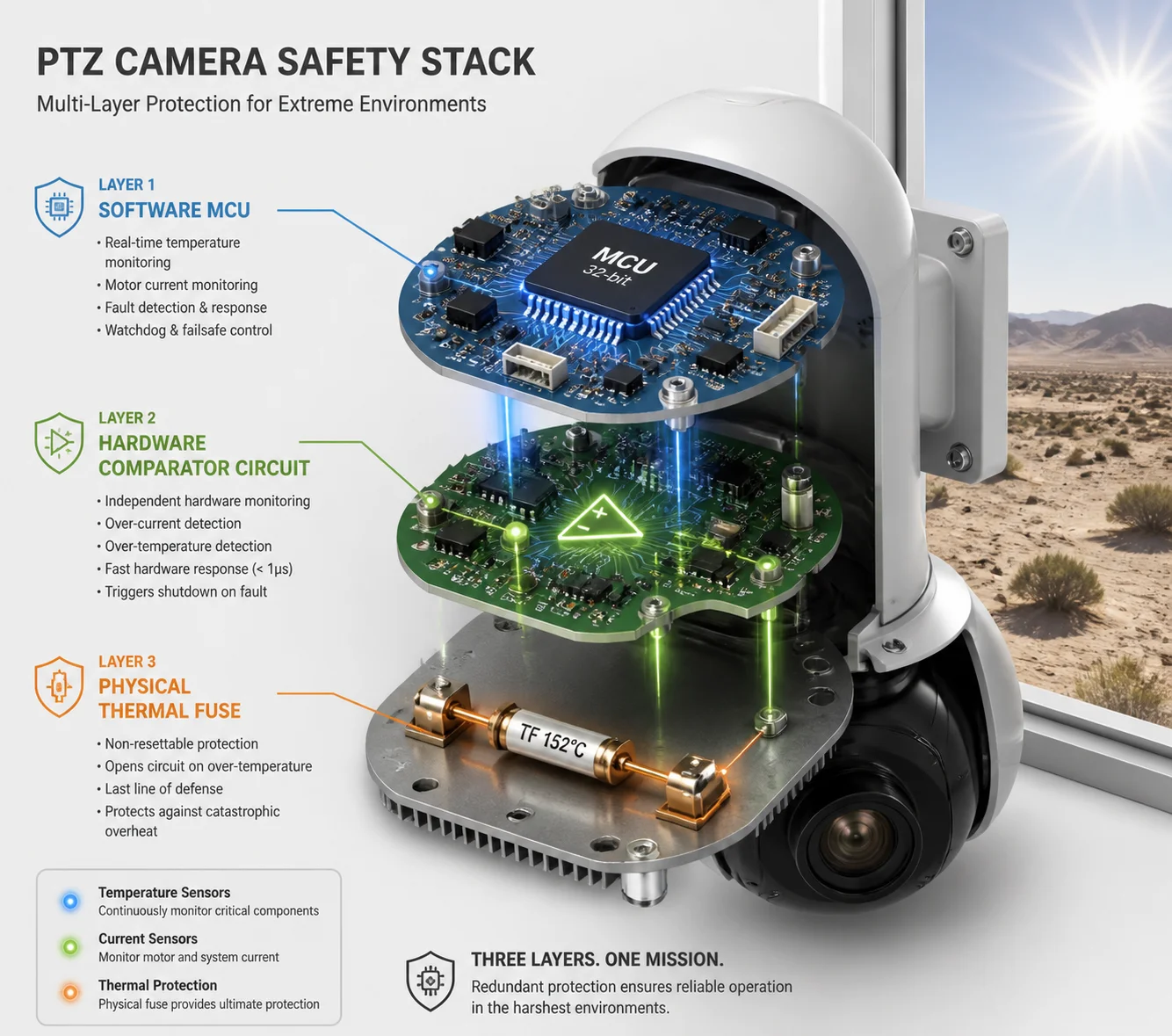

Proteção automática de desligamento térmico para módulo laser PTZ
Por que a Proteção Automática é Inegociável
No mundo real, as coisas dão errado. Um pássaro constrói um ninho no topo da sua câmera, bloqueando as aletas do dissipador de calor. Uma tempestade de areia cobre a carcaça com poeira. A temperatura ambiente atinge 50°C durante um verão no Texas. Qualquer um desses cenários pode levar o laser à zona de perigo.
Sem proteção automática, o laser continua funcionando até queimar. Com proteção, o sistema degrada graciosamente — reduz o brilho para se manter ativo e informa que algo está errado para que você possa consertar antes que se torne uma falha.
A Pilha de Proteção
Nossa proteção térmica funciona em camadas. Cada camada é independente, então mesmo que uma falhe, a próxima captura o problema.
| Camada de proteção | Condição de acionamento | Ação tomada |
|---|---|---|
| Controle PID por Software | Temperatura subindo acima de 50°C | Reduz gradualmente o ciclo de trabalho PWM para diminuir a corrente do laser |
| Comparador de Hardware | Temperatura excede 70°C | Força o driver do laser a 50% da corrente máxima, independentemente do comando do software |
| Circuito Watchdog | Temperatura excede 75°C ou o software trava | Corta completamente a energia do driver do laser através de relé de hardware |
| Fusível térmico (cópia de segurança) 8 | Temperatura excede 85°C | Interrompe permanentemente o circuito — requer substituição manual para reiniciar |
Por que a proteção apenas por software não é suficiente
Algumas câmeras mais baratas dependem apenas de software para monitorar a temperatura. O MCU lê o sensor e, se estiver muito quente, o firmware reduz a energia. Parece bom, certo?
O problema é: o software pode travar. O firmware pode congelar. Se o MCU travar durante um dia quente, o laser continuará funcionando com potência total sem proteção. É por isso que adicionamos um comparador de hardware — um circuito analógico simples que compara a tensão do termistor com uma referência fixa. Não precisa de software. Não precisa de um MCU funcionando. Se a tensão indicar “muito quente”, ele reduz a corrente do laser, ponto final.
O circuito watchdog adiciona outra camada. Ele espera um sinal regular de “batimento cardíaco” do MCU. Se o batimento cardíaco parar (significando que o software travou), o watchdog corta a energia do laser em segundos.
Fusível Térmico: A Última Linha de Defesa
O fusível térmico é um dispositivo de uso único. É um pequeno componente soldado em série com a linha de alimentação do laser. Se a temperatura no local do fusível exceder seu valor nominal (tipicamente 85°C), ele abre permanentemente o circuito. O laser para. Você não pode reiniciá-lo sem substituir o fusível.
Isso parece extremo, mas existe por um motivo. Se todas as outras camadas de proteção falharam — software travado, comparador de hardware com defeito, watchdog não acionado — o fusível térmico garante que o laser não pegará fogo ou causará um risco de segurança. É o airbag da proteção térmica a laser.
Isolamento Estrutural: Mantendo o Calor do Laser Longe do Sensor
Há mais um recurso de design que vale a pena mencionar. Em nossas câmeras PTZ, o módulo laser e o sensor de imagem ficam em câmaras seladas separadas dentro da carcaça. Este isolamento óptico serve a dois propósitos:
- Previne vazamento de luz do laser de contaminar a imagem com reflexos ou brilho.
- Evita o calor do laser de aquecer o sensor de imagem. Um sensor CMOS quente produz mais ruído térmico, que aparece como pontinhos coloridos em seu vídeo. Ao manter o calor do laser em seu próprio compartimento, a imagem permanece limpa mesmo durante longas operações contínuas.
Para câmeras implantadas em ambientes extremos, carcaça selada IP66 10 o design de resfriamento passivo é essencial para manter o isolamento térmico.
Em climas frios como o Alasca ou o norte do Canadá, este design tem um recurso bônus. O calor residual do laser pode ser direcionado através da câmara da lente para evitar o acúmulo de gelo no vidro frontal. O calor que de outra forma seria um problema se torna um descongelador gratuito.
O que verificar antes de comprar
Ao avaliar uma câmera PTZ para um projeto crítico, faça ao fornecedor estas perguntas específicas:
- A câmera possui proteção térmica em nível de hardware ou é apenas por software?
- Quais são os limiares exatos de temperatura para redução de energia e desligamento?
- Existe um log de falhas térmicas ao qual você pode acessar remotamente através da interface web da câmera ou ONVIF?
- O módulo laser e o sensor de imagem estão em compartimentos térmicos separados?
Se o fornecedor puder responder a todas as quatro com detalhes específicos, você está lidando com um fabricante sério. Se eles lhe derem respostas vagas como “não se preocupe, tem proteção”, continue procurando.
Conclusão
Um laser que funciona frio dura anos. Um laser que funciona quente morre em meses. O sistema de resfriamento — tubos de calor, controle PWM inteligente, desligamento automático e isolamento estrutural — é o que separa uma câmera PTZ profissional de uma descartável. Escolha sabiamente, e sua visão noturna de 500 metros ainda será de 500 metros daqui a três anos.
1. Resfriamento por mudança de fase com tubo de calor para lasers de alta potência. ︎↩︎ 2. Resfriador termoelétrico (TEC) para controle ativo da temperatura do laser. ︎↩︎ 3. Modelo de Arrhenius para previsão de vida útil de laser semicondutor. ︎↩︎ 4. Condutividade térmica do sub-suporte de cobre para diodo laser. ︎↩︎ 5. Posicionamento do termistor NTC para monitoramento da junção do laser. ︎↩︎ 6. Operação pulsada do laser para prevenção de fuga térmica. ︎↩︎ 7. Circuito watchdog de hardware para corte de segurança do laser. ︎↩︎ 8. Seleção de fusível térmico para proteção contra sobretemperatura do laser. ︎↩︎ 9. Loop de controle de temperatura PID para escurecimento PWM do laser. ︎↩︎ 10. Diretrizes de projeto de resfriamento passivo para invólucro selado IP66. ︎↩︎
