Perdi a conta de quantas vezes um cliente me ligou sobre uma câmera morta em um local remoto — sem ninguém por perto para apertar um botão de reinício.
Um sistema PTZ solar 4G bem projetado usa um MCU de baixo consumo como um “vigia” que fica monitorando a tensão da bateria e os sinais PIR enquanto o processador principal dorme. Quando a energia fica muito baixa, o sistema entra em hibernação automaticamente. Quando o carregamento solar restaura a bateria a um nível seguro, o sistema se reinicia a frio, reconecta-se ao 4G e retoma a gravação — tudo sem qualquer intervenção humana.
sistema de auto sono e reinício automático de câmera PTZ solar 4G
Abaixo, vou guiá-lo pelos limites exatos da bateria, pela lógica de recuperação solar, pelo processo de reconexão 4G e pela proteção do sistema de arquivos que faz tudo isso funcionar. Se você implantar câmeras em locais onde uma visita técnica custa mais do que a própria câmera, este é o artigo que você precisa ler.
Índice
Em qual porcentagem da bateria a câmera entrará em modo de hibernação de emergência?
Já vi muitas câmeras baratas esgotarem suas baterias até zero e depois se recusarem a acordar — para sempre. Essa única falha pode arruinar a reputação de um projeto inteiro.
A maioria das câmeras PTZ solares 4G de qualidade começa a reduzir funções em cerca de 30% da bateria e entra em hibernação de emergência completa em aproximadamente 10–15%. Nesse ponto, o sistema corta a energia para o SoC, módulo 4G, LEDs IR e motor PTZ. Apenas um pequeno MCU permanece ativo, consumindo cerca de 0,01–0,1W, esperando a bateria recarregar.

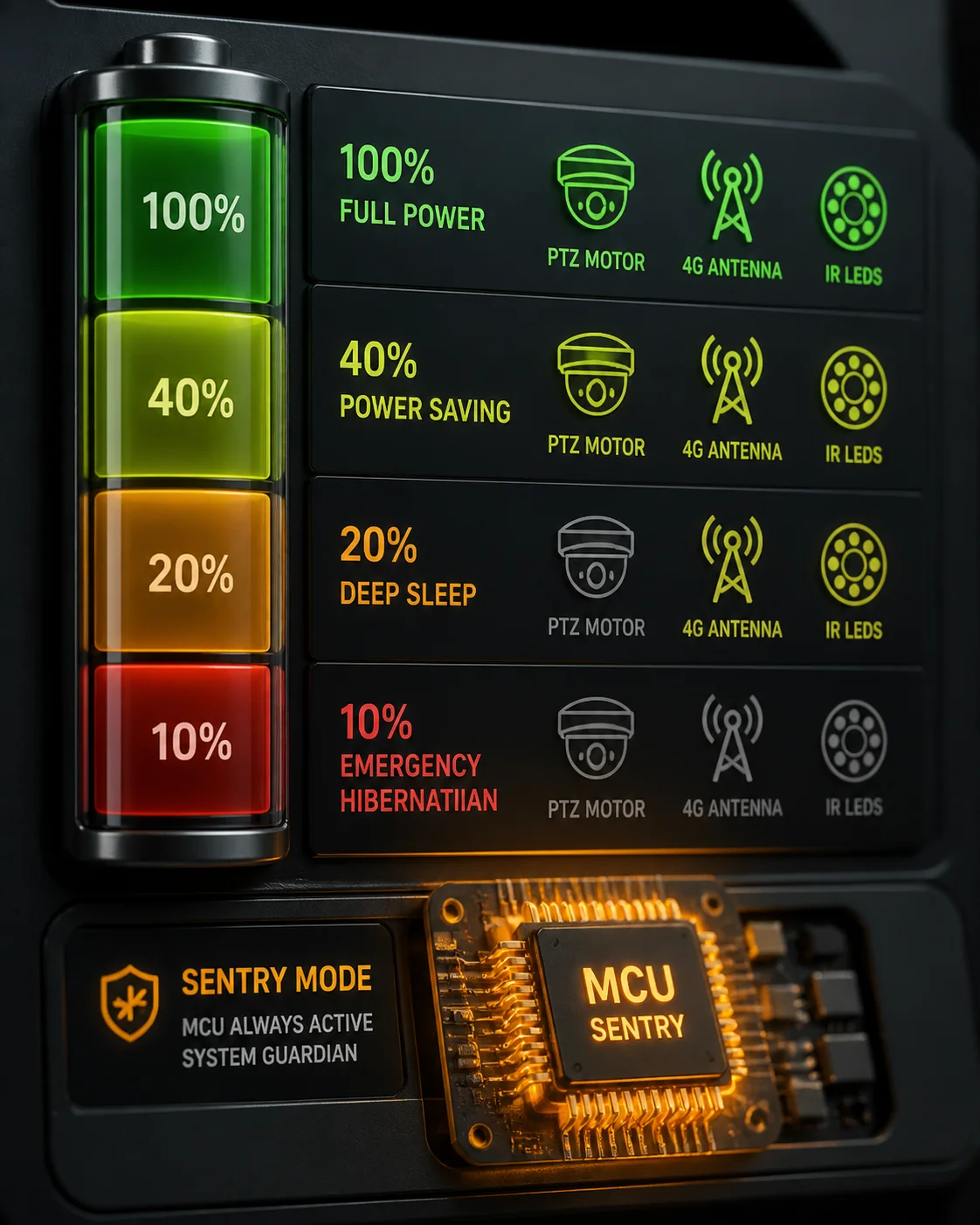

limite de hibernação de bateria baixa de câmera solar
Como funciona a Escada de Limites
O sistema não tem apenas um interruptor “desligado”. Ele usa uma abordagem escalonada. Pense nisso como um prédio desligando andar por andar durante um apagão. O elevador para primeiro. Então as luzes diminuem. Então apenas as placas de saída de emergência permanecem acesas.
Aqui está o que uma escada de limites típica se parece na prática:
| Nível da Bateria | Comportamento do Sistema | Módulos Ativos |
|---|---|---|
| Acima de 40% | Operação completa — gravação contínua, patrulha PTZ, transmissão ao vivo 4G | SoC, 4G, motor PTZ, LEDs IR/brancos, PIR |
| 20–40% | Modo inteligente de economia de energia — sem gravação contínua, apenas gravação acionada por PIR | SoC (clock reduzido), 4G (apenas heartbeat), PIR |
| 10–20% | Modo de suspensão profunda — sem ativação por PIR, apenas ativação remota por APP ou check-in programado | MCU, 4G (heartbeat periódico) |
| Abaixo de 10% | Hibernação de emergência — desligamento completo para proteger a bateria contra descarga excessiva | Apenas MCU (monitorando tensão) |
Por que a Proteção Contra Descarga Excessiva é Importante
As baterias de lítio têm uma regra rígida: se você as descarregar abaixo de uma certa tensão (geralmente em torno de 10,8V para um pacote de 12V), as células serão danificadas permanentemente. Sua capacidade diminui. Sua resistência interna aumenta. Após algumas descargas profundas, uma bateria de 30Ah pode se comportar como uma bateria de 20Ah.
Assim, o BMS (Sistema de Gerenciamento de Bateria) dentro do controlador solar atua como um porteiro. Quando a tensão atinge esse limite crítico, ele desconecta fisicamente a carga. Isso é chamado de Desconexão por Baixa Tensão (LVD) para baterias de lítio 1. É um corte em nível de hardware, não uma sugestão de software. Mesmo que o firmware falhe, o BMS ainda protege a bateria.
O Que Acontece Dentro da Câmera Durante a Hibernação
Quando a câmera entra em hibernação de emergência, a unidade de gerenciamento de energia (PMU) na placa principal executa uma sequência de desligamento:
- O motor PTZ é travado e desenergizado.
- O sensor de imagem e o codificador de vídeo são desligados.
- O módulo 4G envia uma mensagem final de “desconectando” para a plataforma de nuvem e, em seguida, desliga.
- Os LEDs infravermelhos ou de luz branca são cortados.
- O SoC principal salva seu último estado na memória flash e, em seguida, desliga.
- Apenas o MCU de baixo consumo permanece ativo. Ele consome cerca de 50–100 milliwatts. Sua única função é monitorar o pino de tensão da bateria e aguardar a recuperação.
Esta sequência é importante. Se você simplesmente cortar a energia sem salvar o estado, corre o risco de corromper o sistema de arquivos. Abordarei isso em detalhes na última seção.
Para um entendimento mais profundo dos limites de proteção da bateria, revise este guia de design de sistema de gerenciamento de bateria 2.
O sistema retomará automaticamente a gravação assim que o painel solar recarregar?
Tive clientes que me perguntaram: “Han, preciso enviar alguém para ligar a câmera novamente após uma semana nublada?” A resposta deve ser sempre não.
Sim. Assim que o painel solar recarregar a bateria acima de um limite seguro de recuperação — tipicamente em torno de 12,6V ou cerca de 40% de capacidade — o sistema liga automaticamente, inicializa seu firmware, reconecta-se à rede 4G e retoma seu último modo de funcionamento, incluindo a posição predefinida PTZ e a programação de gravação. Nenhuma ação manual é necessária.

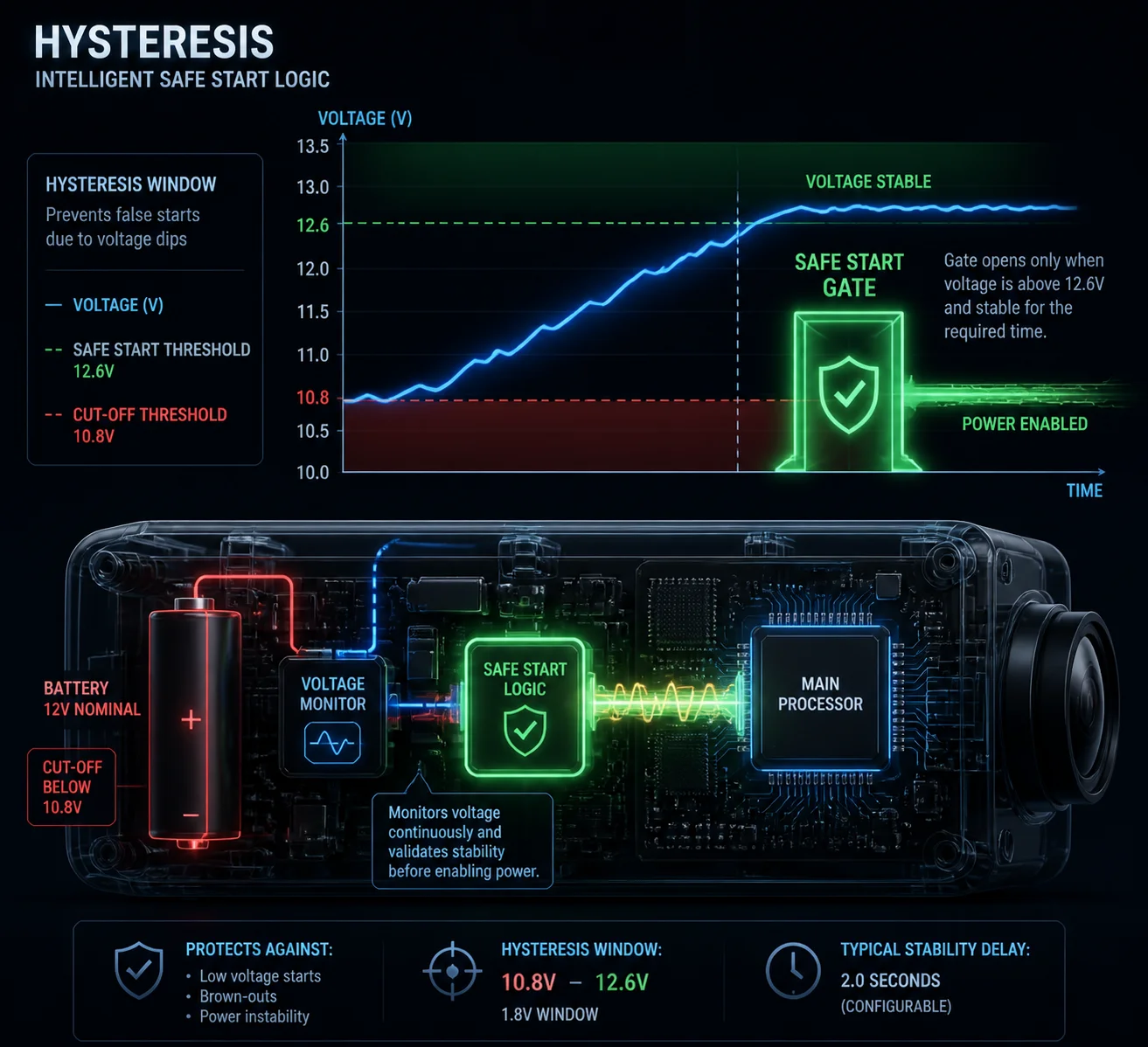

recarga do painel solar câmera reinício automático recuperação
A Lógica de “Partida a Frio” Explicada
Eis o princípio de design chave: a tensão de recuperação é definida mais alta do que a tensão de desligamento. Essa diferença é chamada de histerese. Ela existe por uma razão muito importante.
Imagine que o sol aparece fracamente às 7 da manhã. A tensão da bateria sobe lentamente de 10,8V para 11,2V. Se a câmera ligasse em 11,0V, ela imediatamente começaria a consumir energia. Esse consumo puxaria a tensão de volta para abaixo de 10,8V. O BMS cortaria a energia novamente. A câmera desligaria. Então a tensão voltaria a subir lentamente. A câmera tentaria novamente. E falharia novamente.
Isso é chamado de oscilação — um “loop de morte”. Ele desperdiça energia, estressa a bateria e grava dados inúteis no cartão SD. Pode danificar um cartão SD em semanas.
Como a Histerese Evita o Loop de Morte
| Parâmetro | Valor típico | Finalidade |
|---|---|---|
| LVD (Desconexão por Baixa Tensão) | 10,8V | Proteger a bateria contra descarga excessiva |
| Tensão de Recuperação (Ligação Automática) | 12,6V | Garantir energia suficiente para sustentar a inicialização completa |
| Lacuna de Histerese | ~1,8V | Prevenir oscilação / loop infinito |
| Tempo Mínimo de Retenção | 5–10 minutos | Confirmar que a tensão está estável, não um pico breve |
O sistema não verifica apenas se a tensão ultrapassa 12,6V uma vez. Ele espera. Ele confirma que a tensão permanece acima desse nível por vários minutos. Só então o MCU libera o barramento de alimentação principal e permite que o SoC inicialize.
O Que Acontece Durante a Sequência de Inicialização
Assim que o MCU decide que é seguro iniciar, o seguinte acontece automaticamente:
- O PMU habilita o barramento de alimentação principal. Os conversores DC-DC são ativados e fornecem tensão estável para o SoC, memória e periféricos.
- O SoC inicializa a partir da memória flash. O RTOS ou kernel Linux é carregado. O firmware lê sua última configuração salva da memória não volátil.
- O módulo 4G inicializa. Ele liga, procura uma torre de celular, registra-se na rede e estabelece uma conexão de dados (conexão APN).
- Reconexão à plataforma de nuvem. A câmera envia um pacote de “olá” para o servidor da nuvem. O servidor atualiza o status do dispositivo para “online”.”
- PTZ retorna ao preset. Se um preset de inicialização foi configurado, o motor PTZ se move para essa posição.
- A gravação é retomada. Com base na programação salva — contínua, acionada por evento ou time-lapse — a câmera começa a gravar vídeo no cartão SD ou a transmitir para a nuvem.
Toda essa sequência leva cerca de 30 a 90 segundos, dependendo do hardware. O usuário vê a câmera voltar a ficar online em seu aplicativo sem fazer nada. É isso que “zero-manual” significa na prática.
Para mais informações sobre a histerese do controlador de carga solar, veja esta explicação técnica da lógica do controlador de carga MPPT 3.
Preciso redefinir manualmente a conexão 4G após uma drenagem completa de energia?
Esta é uma das perguntas mais comuns que recebo de integradores de sistemas. Eles se preocupam que uma drenagem completa de energia corrompa as configurações do módulo 4G ou o registro do SIM.
Não. Você não precisa redefinir manualmente a conexão 4G. O módulo 4G é projetado para se reinicializar a cada inicialização. Ele relê o cartão SIM, se registra novamente com a operadora e restabelece a sessão de dados APN automaticamente. Se a conexão falhar, o firmware possui uma rotina de retentativa e autocura integrada.

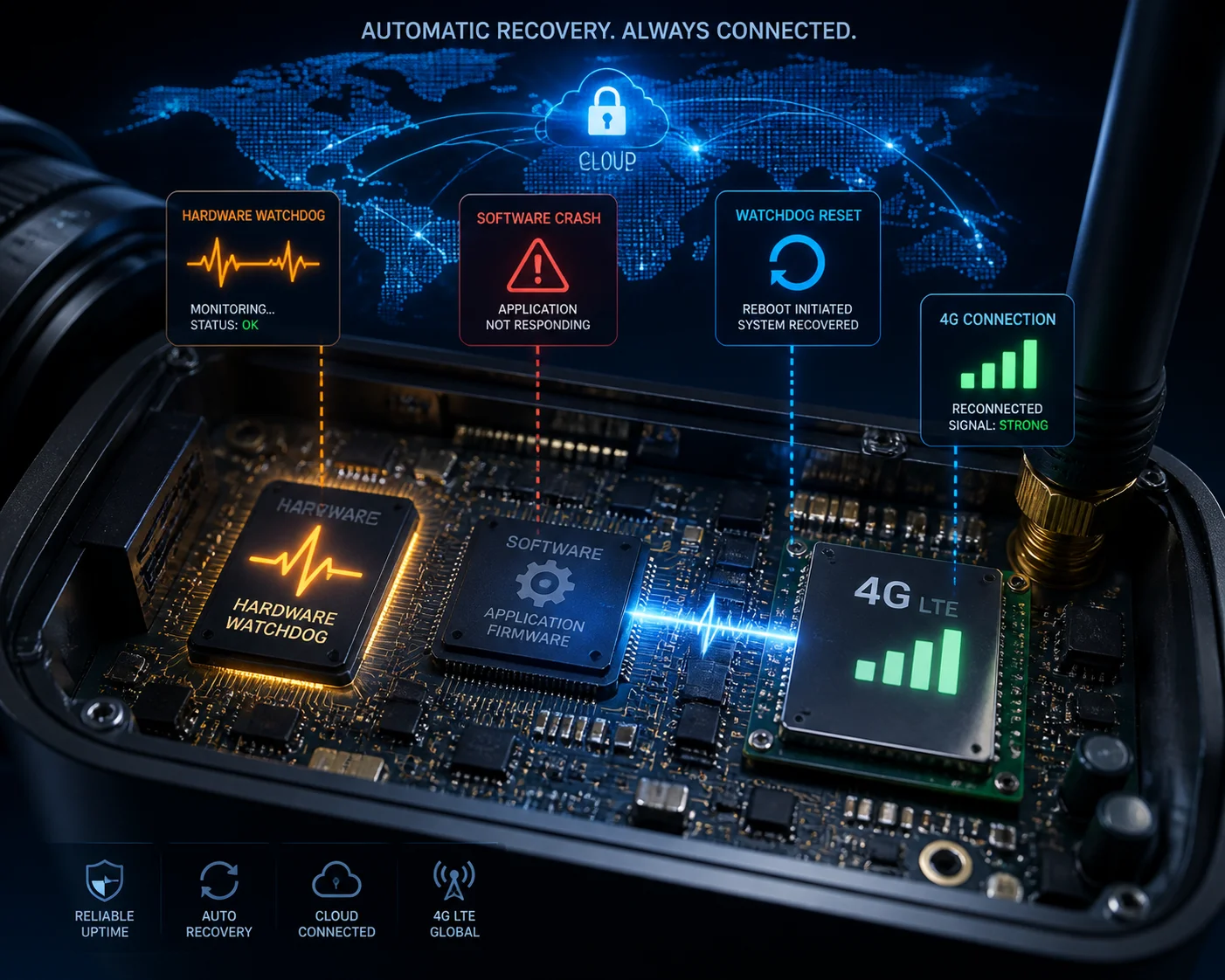

módulo 4g reconecta automaticamente após drenagem de energia
Como a Autocura 4G Funciona Passo a Passo
O módulo 4G dentro de uma câmera PTZ solar não é como um roteador doméstico que às vezes precisa de uma reinicialização manual. Ele é construído para operação sem supervisão. Aqui está a lógica típica de autocura:
Passo 1: Inicialização ao ligar. Quando o módulo recebe energia, ele executa seu bootloader interno, carrega seu firmware e lê o ICCID e IMSI do cartão SIM. Isso é automático. Nenhuma intervenção humana é necessária.
Passo 2: Busca e registro de rede. O módulo escaneia as frequências disponíveis, encontra a torre de celular mais forte e se registra na rede da operadora. Se a primeira tentativa falhar (talvez a torre esteja ocupada), ele tenta novamente com um backoff exponencial — primeiro após 5 segundos, depois 10, depois 30, e assim por diante.
Passo 3: Conexão APN. Uma vez registrado, o módulo estabelece uma sessão de dados usando as configurações APN pré-configuradas armazenadas no firmware da câmera. Essas configurações sobrevivem à perda de energia porque são salvas na memória flash não volátil.
Passo 4: Conexão com a nuvem. A câmera se conecta à plataforma de nuvem (como Hik-Connect, TUTK ou um broker MQTT personalizado). Ela se autentica com seu ID de dispositivo e token.
E Se a Conexão Ainda Falhar?
O firmware possui várias camadas de fallback:
- Reinício de RF: Se o módulo tiver barras de sinal, mas não conseguir estabelecer uma sessão de dados, ele executa uma reinicialização interna de RF — essencialmente desligando e ligando o rádio sem reiniciar a câmera inteira.
- Reinício completo do módulo: Se o reset de RF não funcionar após 3 tentativas, o firmware reinicia completamente o módulo 4G através de um pino GPIO.
- Reinicialização completa do sistema: Se o módulo ainda não conseguir se conectar após 30 minutos, o watchdog de hardware aciona uma reinicialização completa do sistema. Este é o último recurso, e funciona porque o watchdog é um temporizador de hardware — ele não depende do software estar funcional.
O Watchdog de Hardware: Sua Rede de Segurança Silenciosa
O watchdog de hardware merece atenção especial. É um conceito simples, mas poderoso:
- O firmware principal envia um sinal de “batimento cardíaco” para um chip temporizador de hardware a cada poucos segundos. Isso é chamado de “alimentar o cachorro”.”
- Se o firmware travar, congelar ou ficar preso em um loop infinito, ele para de alimentar o cachorro.
- Após um tempo limite predefinido (geralmente 120–180 segundos), o chip watchdog puxa o pino de reset para baixo. Todo o sistema reinicia do zero.
Isso significa que mesmo uma falha total de software não pode inutilizar permanentemente a câmera. O watchdog forçará uma reinicialização. E após a reinicialização, o módulo 4G passará por sua sequência completa de inicialização novamente. Ninguém precisa dirigir 300 km para apertar um botão.
| Cenário de falha | Mecanismo de Recuperação | Tempo típico de recuperação |
|---|---|---|
| Sinal 4G perdido temporariamente | Novo registro automático com a operadora | 10–60 segundos |
| Sessão APN perdida | Firmware reconecta APN | 5–30 segundos |
| Firmware do módulo 4G travado | Ciclo de energia GPIO pelo SoC principal | 15–45 segundos |
| Falha do software principal do SoC | Reinicialização forçada pelo watchdog de hardware | 120–180 segundos |
| Drenagem completa de energia + recuperação solar | Inicialização a frio completa + reinicialização do 4G | 30–90 segundos |
Saiba mais sobre temporizadores watchdog de hardware para sistemas embarcados 4 para entender por que este é um recurso crítico de confiabilidade.
Como o sistema protege o sistema de arquivos contra corrupção durante uma falha de baixa energia?
Esta é a pergunta que separa uma câmera de trilha de R$50 de um sistema de vigilância de nível profissional. Eu pessoalmente já vi cartões SD cheios de arquivos corrompidos porque a câmera perdeu energia no meio da gravação.
O sistema usa um sistema de arquivos com journaling (como ext4 ou F2FS) combinado com uma sequência de desligamento controlada acionada pelo BMS antes que a tensão caia muito. O firmware descarrega todos os buffers de gravação e fecha os arquivos abertos antes que o PMU corte a energia. Isso evita arquivos parcialmente gravados e corrupção do diretório.

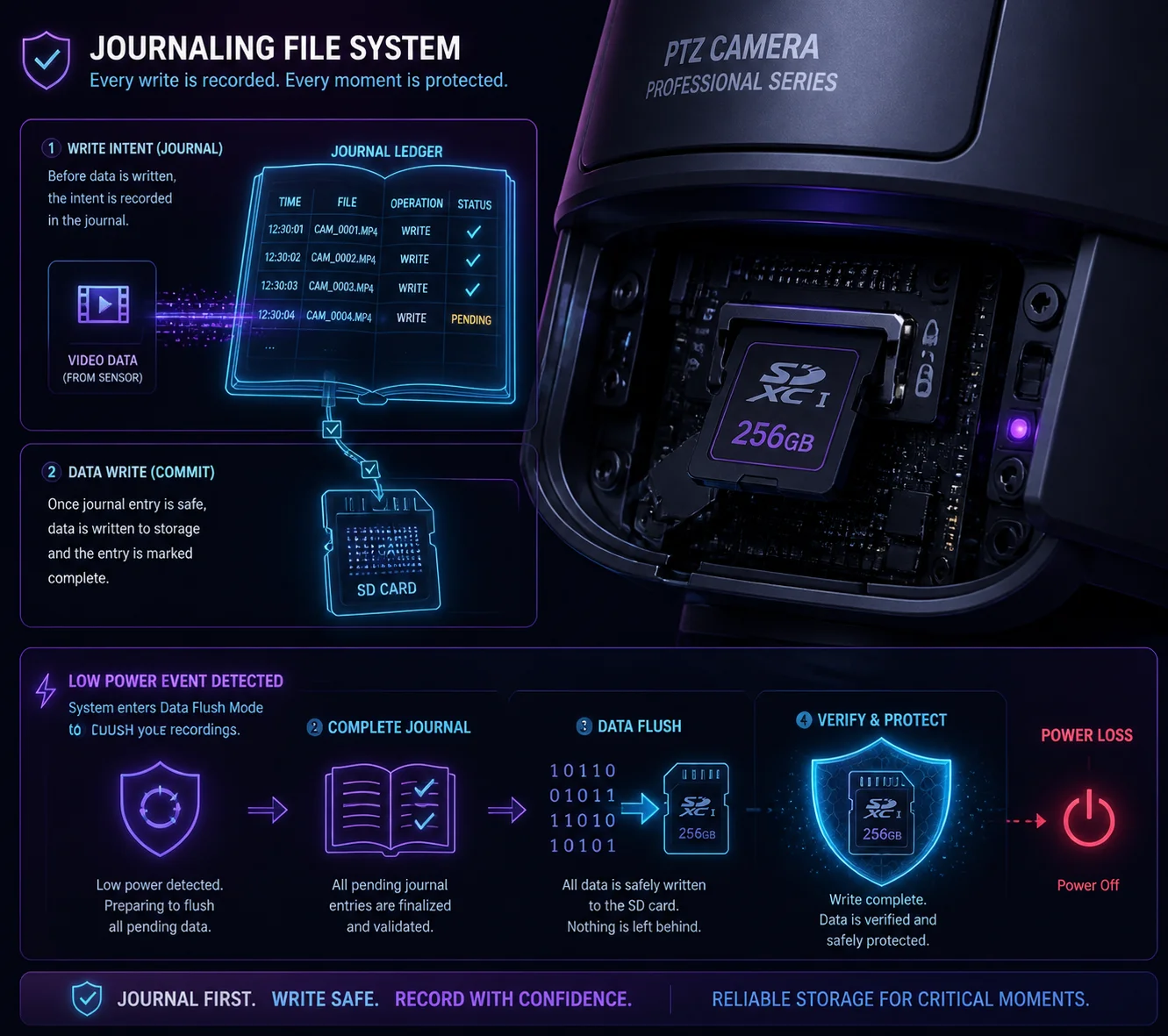

proteção do sistema de arquivos falha de baixa energia cartão sd
Por que a Perda de Energia Corrompe Arquivos
Para entender a proteção, você primeiro precisa entender o problema. Quando uma câmera grava vídeo, ela não grava dados diretamente no cartão SD byte a byte. Ela usa um buffer de gravação — um bloco de RAM que coleta dados e depois os grava no cartão em grandes blocos. Isso é mais rápido e estende a vida útil do cartão SD.
Mas aqui está o risco: se a energia acabar enquanto o buffer está parcialmente gravado, o arquivo no cartão SD fica incompleto. A tabela de diretórios do sistema de arquivos diz “este arquivo tem 50MB”, mas apenas 30MB realmente chegaram ao cartão. Agora o arquivo está corrompido. Pior ainda, a própria tabela de diretórios pode estar corrompida, o que pode tornar todo o cartão ilegível.
As Três Camadas de Proteção
Camada 1: Alerta antecipado do BMS. O BMS não espera até que a bateria esteja completamente descarregada para alertar a câmera. Ele envia um sinal de “alerta de baixa tensão” para o MCU quando a bateria atinge um limite de pré-alerta (digamos, 11,5V). Isso dá ao firmware tempo — geralmente vários minutos — para concluir sua operação de gravação atual e se preparar para o desligamento.
Camada 2: Sequência de desligamento controlada. Quando o firmware recebe o alerta de baixa tensão, ele faz o seguinte:
- Para de aceitar novos segmentos de gravação.
- Descarrega todos os buffers de escrita para o cartão SD.
- Fecha todos os identificadores de ficheiro abertos.
- Atualiza o diário do sistema de ficheiros (um registo de alterações recentes).
- Envia uma mensagem de “desligar” para a nuvem.
- Sinaliza o PMU que é seguro cortar a energia.
Isto é chamado de “desligamento gracioso”. É o mesmo conceito que clicar em “Desligar” no seu portátil em vez de puxar o cabo de alimentação.
Camada 3: Sistema de ficheiros com diário. Mesmo que o desligamento gracioso falhe (por exemplo, a tensão caia mais rápido do que o esperado), o sistema de ficheiros com diário fornece uma rede de segurança. Um diário é como uma lista de verificação. Antes de o sistema escrever dados, ele primeiro escreve uma nota no diário: “Estou prestes a escrever o bloco X no ficheiro Y.” Após a escrita ser concluída, ele marca a entrada do diário como “concluída”.”
Se a energia falhar a meio da escrita, o diário ainda terá a entrada incompleta. Na próxima inicialização, o sistema de ficheiros lê o diário, vê a operação incompleta e desfaz-a. O ficheiro pode ser mais curto do que o esperado, mas o próprio sistema de ficheiros permanece intacto. Você não perde o cartão inteiro.
Para mais detalhes, leia esta explicação de sistemas de ficheiros com diário (ext4, F2FS) 5.
E a Posição Pré-definida da PTZ?
Este é um detalhe que muitas pessoas ignoram. Se a câmara perder energia enquanto o motor PTZ estiver em movimento, o motor para numa posição aleatória. Ao reiniciar, a câmara não sabe para onde está a apontar.
Boas câmaras PTZ resolvem isto com um de dois métodos:
- Codificadores absolutos: O motor tem um sensor de posição que se lembra do seu ângulo mesmo sem energia. Ao iniciar, a câmara lê o codificador e sabe exatamente onde está.
- Calibração da posição inicial: Ao iniciar, a PTZ executa uma rotina rápida de calibração — move-se para um ponto de referência conhecido (como totalmente à esquerda e totalmente para baixo), depois move-se para a pré-definição guardada. Isto leva alguns segundos extra, mas garante a precisão.
De qualquer forma, a câmara retorna à sua posição correta automaticamente. O utilizador vê a mesma vista que configurou, sempre que o sistema é ativado.
Saiba mais sobre codificadores absolutos vs incrementais para motores PTZ 6.
Conclusão
Um sistema solar PTZ 4G devidamente projetado dorme, acorda, reconecta e se recupera sozinho — sem necessidade de intervenção humana. Peça ao seu fornecedor o white paper de baixo consumo, verifique a lógica de histerese e você reduzirá as visitas ao local em mais de 95%.
