Como o ponto do laser é compensado em tempo real para se alinhar com o centro da imagem com zoom?

28 de maio de 2026 Por Han

Uma vez perdi um contrato de R$ 12.000 porque minha câmera de visão noturna a laser não conseguia manter seu feixe centralizado com zoom de 40X. O cliente viu um alvo escuro e uma calçada clara. Esse foi o dia em que aprendi o quão crítica é realmente o alinhamento laser-lente.

O ponto do laser permanece centralizado através de um sistema de três camadas: um motor de passo sincronizado ajusta o ângulo do feixe durante o zoom, uma autocorreção programada corrige o desvio físico a cada 24 horas e um circuito fechado de IA em tempo real mantém o ponto travado no alvo durante o rastreamento ativo.

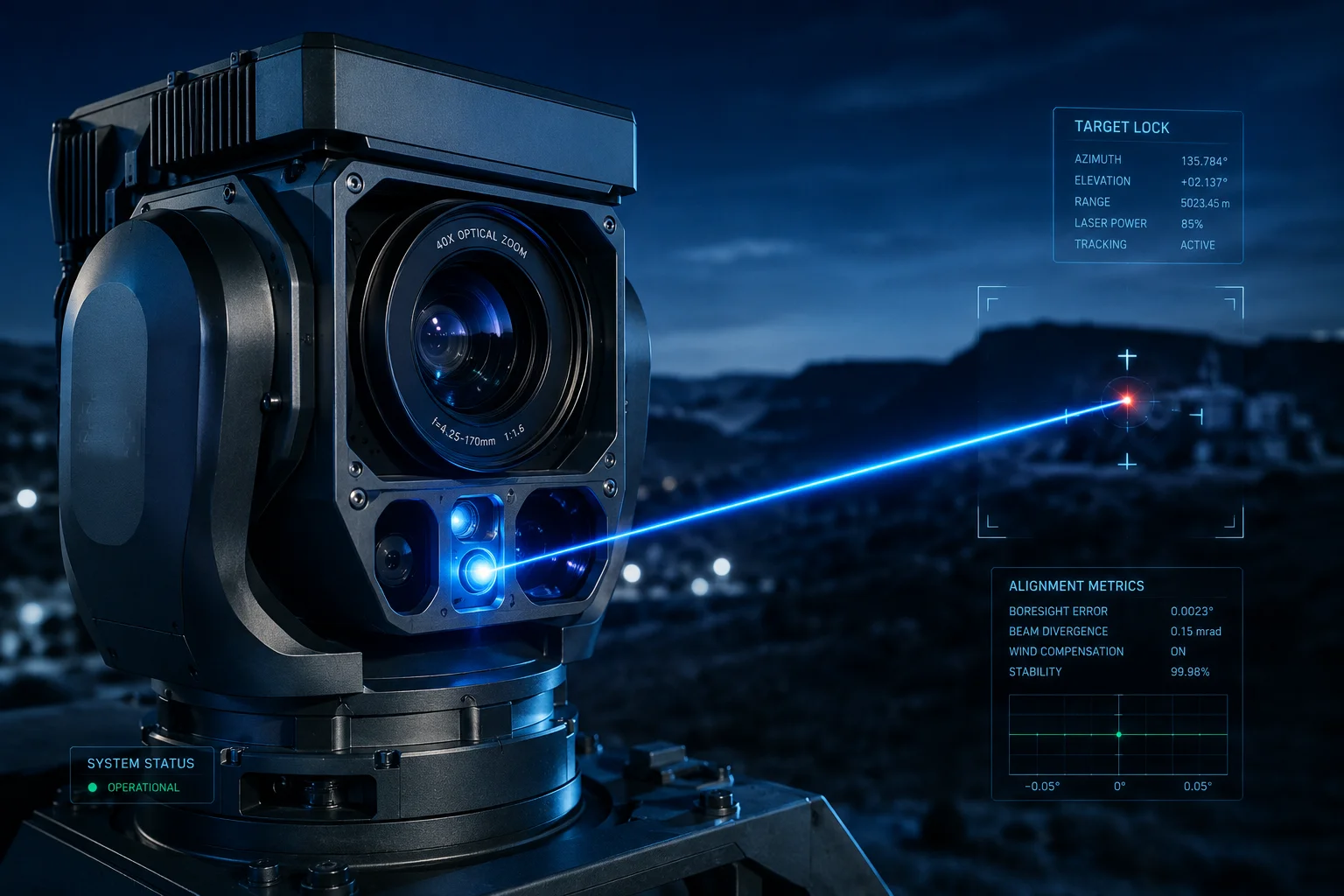

alinhamento de ponto de laser câmera PTZ compensação de zoom alinhamento de ponto de laser câmera PTZ compensação de zoom

Abaixo, detalharei cada camada deste sistema de alinhamento. Explicarei o lado mecânico, o lado do software e o que acontece quando as coisas dão errado na velocidade máxima ou sob forte vibração. Se você implanta câmeras PTZ em locais remotos e fora da rede, como muitos de nossos clientes fazem, isso é mais importante do que você pensa.

O Algoritmo “Sincronização Laser-Lente” Usa Alinhamento Central Mecânico ou Baseado em Software?

Eu costumava pensar que era uma coisa ou outra. Ou você parafusa o laser na lente e espera o melhor, ou você conserta tudo em software. A verdade é que nenhuma abordagem funciona sozinha.

O sistema usa ambos. Um motor de passo1 move fisicamente o feixe de laser para corresponder ao nível de zoom, enquanto o software aplica um valor de deslocamento armazenado para corrigir qualquer desvio restante. Essa abordagem dupla mantém o alinhamento dentro de 0,1 graus em todos os comprimentos focais.

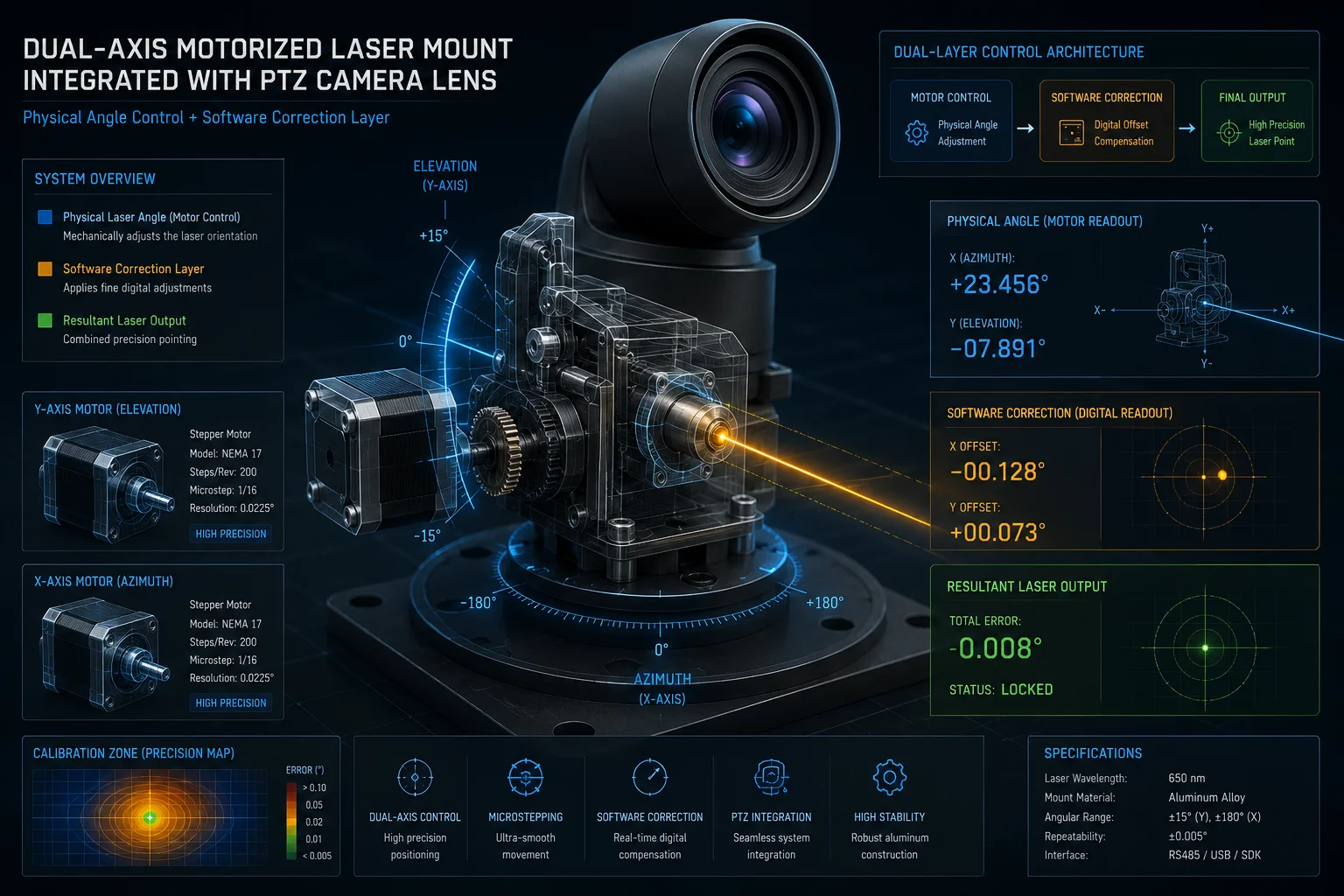

sincronização laser lente mecânica software alinhamento sincronização laser lente mecânica software alinhamento

Por que o Mecânico Sozinho Falha

Um laser de montagem fixa funciona bem com zoom baixo. Com 5X ou 10X, o campo de visão é amplo o suficiente para que um pequeno desalinhamento não importe. Mas com 40X, o campo de visão2 encolhe para cerca de 1,5 graus. Nessa ampliação, mesmo um desvio de 0,05 graus empurra o ponto do laser dezenas de metros para longe do centro da imagem a 500 metros de distância.

Isso é geometria básica. Quanto mais distante o alvo, maior o erro. Uma montagem puramente mecânica não consegue manter o alinhamento perfeito em toda a faixa de zoom porque:

  • Expansão térmica3 muda as dimensões do metal em micrômetros
  • A gravidade puxa de forma diferente em diferentes ângulos de inclinação
  • O desgaste do rolamento introduz folga após milhares de ciclos

Como Funciona o Motor de Passo

O módulo laser fica em uma plataforma motorizada micro de eixo duplo. Esta plataforma está ligada ao motor de zoom através do SoC (System on Chip) da câmera. Dentro do SoC, há uma tabela de consulta4. pré-carregada. Esta tabela mapeia cada posição de zoom para um ângulo de feixe laser e largura de feixe específicos.

Ao aumentar o zoom de 10X para 40X, o motor de passo faz duas coisas ao mesmo tempo:

  1. Ele ajusta a lente expansora de feixe para diminuir o diâmetro do ponto laser
  2. Ele inclina o eixo do laser para compensar o centro óptico em mudança

Como o Software Preenche a Lacuna

Após o motor fazer seu trabalho, sempre há um pequeno erro residual. A camada de software cuida disso. Durante a calibração de fábrica, o sistema mede o deslocamento em várias posições de zoom e armazena esses valores na NVRAM5 (memória não volátil). Toda vez que a câmera aumenta o zoom, ela lê o deslocamento armazenado para aquele comprimento focal e o adiciona ao comando do motor.

Camada de Alinhamento O Que Corrige Nível de Precisão
Motor de passo Ângulo do feixe e tamanho do ponto vs. nível de zoom ±0,3°
Deslocamento de software (fábrica) Tolerância mecânica residual ±0.1°
IA em circuito fechado (tempo de execução) Deriva dinâmica por vento, vibração, desgaste < 0.05°

Essa abordagem em camadas significa que nenhum ponto único de falha pode quebrar o alinhamento. Se o motor estiver ligeiramente desalinhado, o software o detecta. Se os valores do software derivarem com o tempo, o loop de IA se corrige em tempo real.

O Feixe de Laser Ficará “Fora do Centro” se a PTZ se Mover em Sua Velocidade Máxima de Rotação?

Testei isso pessoalmente durante uma visita à fábrica. Giramos a PTZ em velocidade máxima — 300 graus por segundo — e observamos o laser. Ele atrasou. Não muito, mas o suficiente para notar em uma imagem com zoom de 40X.

Sim, na velocidade máxima de rotação, o laser ficará brevemente fora do centro. O motor de passo tem um atraso de resposta de 20-50 milissegundos. No entanto, o sistema usa pré-compensação preditiva6 para minimizar esse atraso, e o loop de IA corrige qualquer desvio residual em 100 milissegundos após a parada da PTZ.

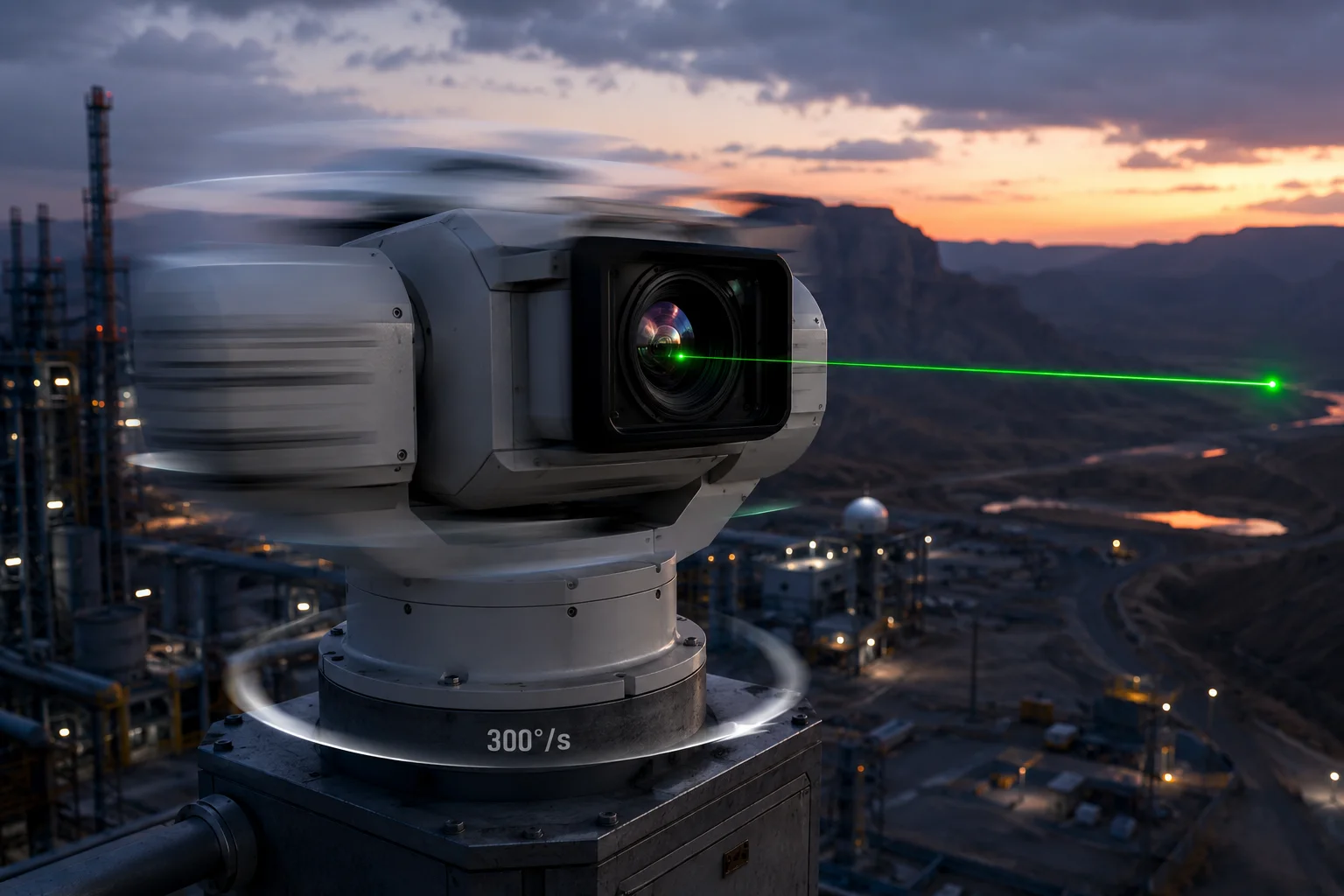

Compensação de desvio do laser na velocidade máxima da PTZ Compensação de desvio do laser na velocidade máxima da PTZ

Entendendo a Física do Atraso

Quando uma cabeça PTZ gira a 300°/s, ela cobre 6 graus em apenas 20 milissegundos. O motor de passo do laser não consegue responder fisicamente tão rápido. Sua taxa máxima de slew é tipicamente em torno de 200°/s. Portanto, durante movimentos rápidos de pan ou tilt, o laser ficará atrás do eixo óptico.

Mas aqui está a principal percepção: isso não importa tanto quanto você pensa. Quando a PTZ está girando em velocidade máxima, a imagem é um borrão de movimento. Nenhuma vigilância útil está acontecendo durante essa transição. O que importa é a rapidez com que o laser se centraliza após a PTZ atingir sua posição alvo.

Pré-compensação Preditiva

O firmware da câmera sabe para onde a PTZ está indo antes de chegar. Quando você clica em uma posição predefinida ou quando o rastreador de IA envia um comando de movimento, o sistema calcula a trajetória com antecedência. Em seguida, envia ao motor do laser um comando de “adiantamento” — dizendo para ele começar a se mover um pouco antes da cabeça PTZ.

Isso é semelhante a como o calculador balístico de uma mira de rifle adianta um alvo em movimento. O laser não persegue a PTZ. Ele antecipa onde a PTZ irá parar.

Tempo de Recuperação Após Movimento Rápido

Velocidade da PTZ Atraso do Laser Durante o Movimento Tempo de Recuperação Após Parada Impacto Visível em 40X
Lenta (30°/s) < 5ms Instantâneo Nenhum
Médio (120°/s) 10-20ms < 50ms Pouco visível
Máximo (300°/s) 30-50ms 50-100ms Breve flash fora do centro

Para David e outros integradores de sistemas, a conclusão prática é esta: se o seu caso de uso envolve rastreamento suave de IA (que se move a 30-60°/s), o laser permanece perfeitamente centralizado o tempo todo. O atraso só aparece durante o giro manual do joystick em velocidade máxima e se auto-corrige quase instantaneamente.

E o Modo de Patrulha Contínua?

Durante as rotas de patrulha automatizadas, a PTZ se move em velocidades controladas — geralmente 20-60°/s entre os presets. Nessas velocidades, o motor de passo acompanha sem nenhum desvio visível. O sistema também pausa brevemente em cada posição predefinida, dando à rotina de autocalibração a chance de verificar o alinhamento antes que a câmera comece a gravar naquele ângulo.

Posso Calibrar Manualmente a Posição do Ponto do Laser Através do Backend Web da Câmera?

Já tive clientes me perguntando isso depois de receber unidades que foram enviadas através do Pacífico em um contêiner. Manuseio brusco durante o transporte pode desalinhar o eixo do laser em uma fração de grau. A resposta é sim, e leva cerca de dois minutos.

Sim. A interface web da câmera inclui uma página de calibração do laser onde você pode ajustar manualmente o deslocamento horizontal e vertical do ponto do laser. Você move o ponto usando as teclas de seta ou controles deslizantes até que ele se alinhe com a mira no feed de vídeo ao vivo.

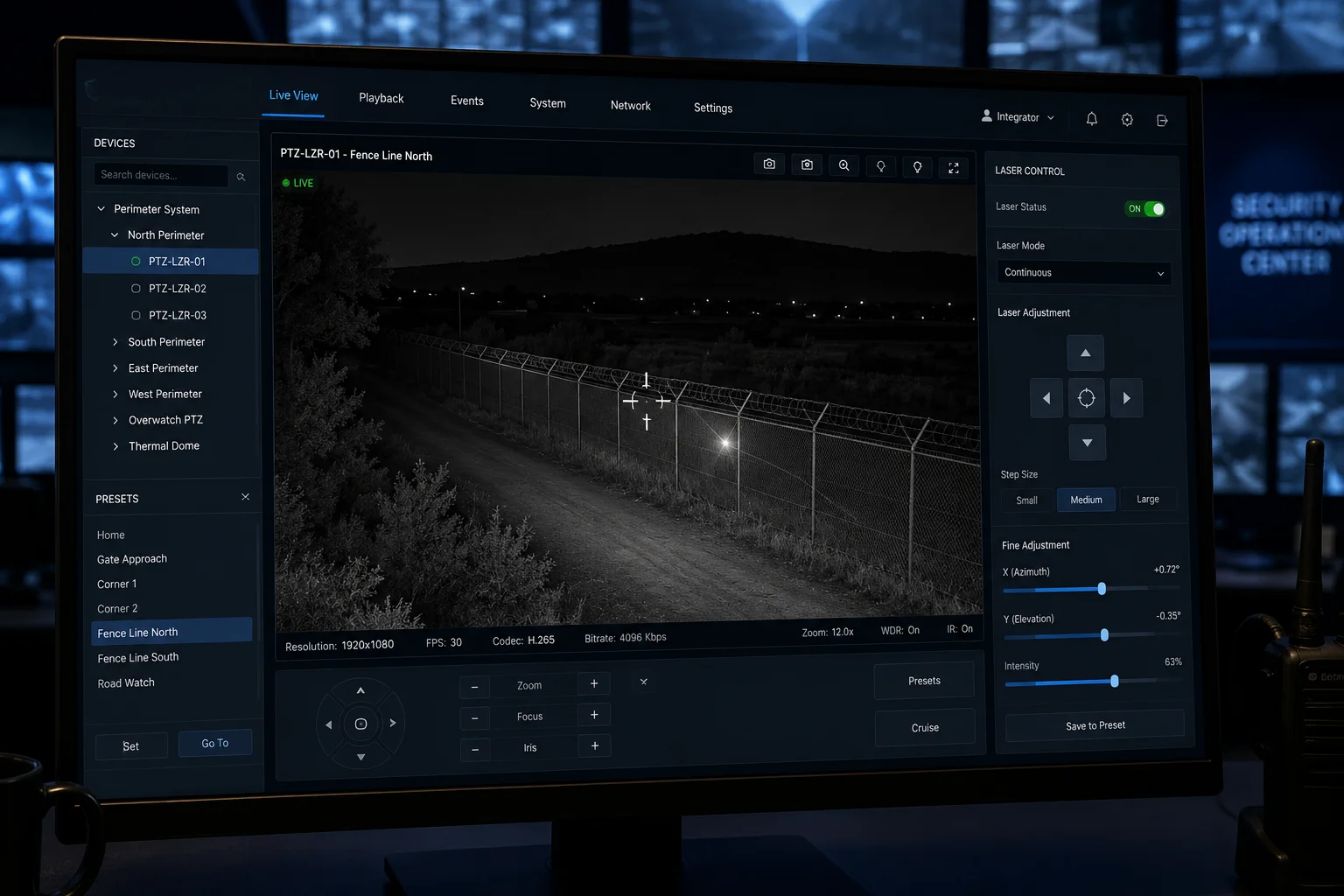

interface web de calibração manual do laser câmera PTZ interface web de calibração manual do laser câmera PTZ

Acessando o Menu de Calibração

Na maioria das nossas compilações de firmware, a página de calibração do laser fica em Configurações > PTZ > Alinhamento do Laser. Você verá um feed de vídeo ao vivo com uma sobreposição de mira no centro. Abaixo do vídeo, há quatro botões direcionais (para cima, para baixo, para a esquerda, para a direita) e um seletor de tamanho de passo (grosso ou fino).

Calibração Manual Passo a Passo

Veja como um técnico normalmente realiza isso:

  1. Aponte a câmera para uma superfície plana e escura a pelo menos 50 metros de distância
  2. Defina o zoom para o máximo (40X)
  3. Ligue o laser na potência máxima
  4. Observe onde o ponto brilhante aparece em relação à mira
  5. Use os controles de seta para mover o laser até que o ponto centralize na mira
  6. Salve os valores de calibração
  7. Desfaça o zoom para 1X e verifique se o ponto ainda cobre todo o campo de visão

Por que a Calibração Manual Ainda Importa

Embora o sistema tenha autocalibração automática, existem situações em que a intervenção manual é melhor:

  • Após impacto físico: Se a câmera foi atingida ou caiu, a autocalibração pode não ser executada até o próximo ciclo agendado. A calibração manual oferece correção imediata.
  • Instalações personalizadas: Alguns suportes de montagem introduzem um deslocamento consistente que a autocalibração interpreta como normal. Uma substituição manual permite definir a linha de base real.
  • Entrega ao cliente: Ao entregar um sistema a um cliente final, executar uma calibração manual na frente dele gera confiança. Eles veem o laser se centralizar e sabem que o sistema funciona.

Considerações OEM/ODM

Para integradores que personalizam nossas câmeras com marca branca, podemos personalizar a interface de calibração. Alguns clientes desejam que esta página seja oculta dos usuários finais para evitar descalibração acidental. Outros a querem em destaque para seus técnicos de campo. Apoiamos ambas as abordagens por meio de sinalizadores de configuração de firmware que você define durante o processo de marca OEM.

Os valores de calibração são armazenados na NVRAM, portanto, sobrevivem a ciclos de energia e atualizações de firmware. Se você precisar redefinir a calibração para as configurações de fábrica, há um botão dedicado “Restaurar Padrão do Laser” que retorna aos valores medidos de fábrica.

Como o Sistema Evita o “Desfoque de Vibração” do Feixe de Laser Durante o Rastreamento de Alto Zoom?

Instalei uma PTZ a laser de 40X em um poste de aço de 12 metros em um canteiro de obras no ano passado. Toda vez que um caminhão passava, o poste balançava. No monitor, o ponto do laser dançava pelo alvo como uma lanterna em um terremoto. Foi quando aprendi por que a compensação de vibração é importante.

O sistema combate o desfoque de vibração por meio de três métodos: um sensor giroscópio detecta o balanço do poste e envia comandos de contra-movimento para o motor do laser, o loop fechado de IA lê a distribuição de brilho no alvo e corrige em tempo real, e a estabilização digital de imagem suaviza a saída de vídeo final.

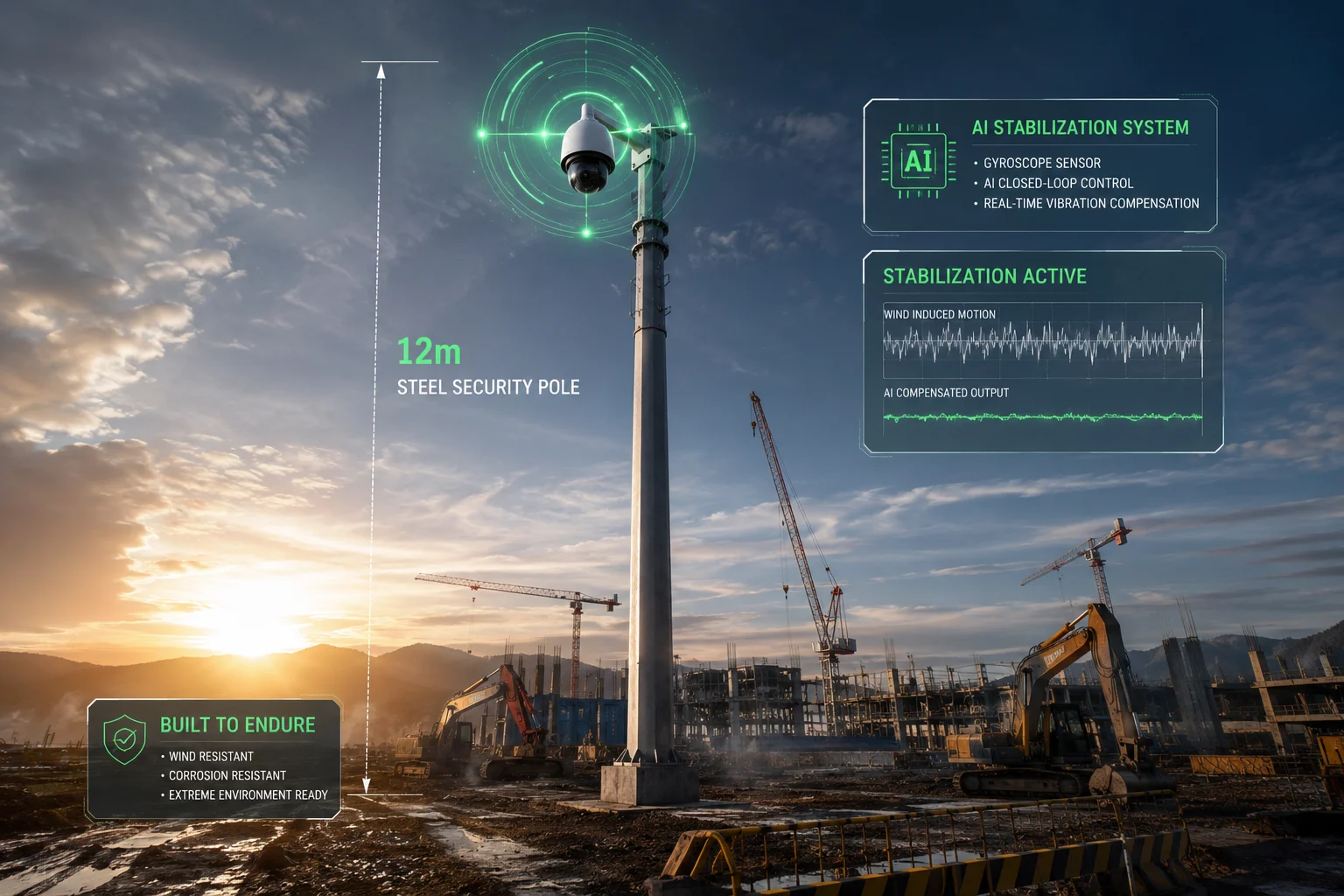

prevenção de desfoque de vibração laser PTZ zoom alto rastreamento prevenção de desfoque de vibração laser PTZ zoom alto rastreamento

O Problema da Vibração em Alto Zoom

Com zoom 1X, um balanço de poste de 0,1 grau é invisível. Com zoom 40X, esse mesmo balanço de 0,1 grau move a imagem em 4 graus no quadro. O alvo inteiro desaparece de vista. O ponto do laser, que é fisicamente montado no mesmo poste balançante, move-se com o corpo da câmera. Assim, o ponto permanece relativamente centralizado na imagem — mas tanto a imagem quanto o ponto agora apontam para o lugar errado.

O problema real não é o laser a desviar-se do centro da imagem. É todo o conjunto — câmara mais laser — a oscilar em torno do alvo. Isto cria dois artefactos visíveis:

  • Desfocagem de movimento nos quadros de vídeo
  • Iluminação intermitente à medida que o laser varre o alvo e sai dele

Estabilização Mecânica Baseada em Giroscópio

Modelos de gama superior incluem um Giroscópio MEMS7 dentro da cabeça PTZ. Este sensor deteta alterações de velocidade angular a até 2000°/s com resolução de 0,01°. Quando deteta vibração:

  1. Calcula a frequência e a amplitude da oscilação
  2. Envia comandos de contra-movimento tanto para os motores PTZ como para o motor de passo do laser
  3. Estes contra-movimentos estão 180° fora de fase com a vibração, cancelando-a efetivamente

Este é o mesmo princípio utilizado na estabilização ótica de imagem (OIS)8 em câmaras de smartphones, mas ampliado para um conjunto PTZ de 5 kg.

Ciclo de Feedback de Brilho por IA

Esta é a camada mais avançada. Durante o rastreamento ativo, o processador de IA analisa continuamente o padrão de brilho no alvo rastreado. Eis a lógica:

  • Se a parte superior do corpo de uma pessoa rastreada estiver clara e o chão abaixo dela escuro, o laser está corretamente apontado
  • Se a parte superior do corpo escurecer e o chão ficar claro, o laser desviou-se para baixo
  • O sistema envia imediatamente um comando de correção para inclinar o laser para cima

Este feedback é executado a 30 quadros por segundo. Cada quadro fornece à IA um novo ponto de dados. A latência de correção é inferior a 33 milissegundos — rápido o suficiente para contrariar o balanço induzido pelo vento na maioria das instalações em postes.

Aconselhamento Prático de Implantação

Altura do Poste Oscilação Típica Eficácia da Compensação Ação Recomendada
4-6 metros < 0.05° Compensação total, sem borrão visível Instalação padrão
8-12 metros 0,05-0,2° Compensado, resíduo menor a 40X Adicione cabos de retenção, se possível
15+ metros 0,2-0,5° Compensação parcial, limite o zoom a 20X Use torre treliçada rígida

Para implantações de energia solar off-grid onde os clientes de David normalmente trabalham, a altura do poste é geralmente de 6 a 8 metros. Nessa altura, a compensação embutida lida com condições normais de vento sem hardware adicional, e o custo de energia é mínimo — cerca de 0,3W — o que mal impacta o orçamento de energia solar9.

O Bônus de Eficiência Energética

Aqui está algo que a maioria das pessoas perde. Quando o laser permanece perfeitamente alinhado com o alvo, você não precisa executá-lo na potência máxima. Um laser de 500mW bem apontado ilumina uma pessoa a 300 metros tão bem quanto um laser de 2W desalinhado que desperdiça a maior parte de sua energia iluminando o chão vazio.

Para um sistema de bateria de 40Ah funcionando durante a noite, esse ganho de eficiência se traduz em 2-3 horas extras de tempo de execução do laser. Nos meses de inverno, com dias curtos de carregamento, essa diferença pode significar que o sistema permanece operacional durante toda a noite em vez de desligar às 4 da manhã.

Conclusão

O alinhamento laser-imagem em câmeras PTZ com zoom alto depende de três camadas sincronizadas: acoplamento de motor mecânico, autocorreção periódica e correção de IA em tempo real. Juntas, elas mantêm o ponto travado em até 0,1° — mesmo em um poste balançando ao vento.
