Já vi muitas câmeras PTZ a laser falharem à noite. O laser ilumina o centro, mas as bordas ficam completamente escuras. Este “efeito de lanterna” arruína toda a imagem e torna a câmera inútil para um trabalho de segurança real.

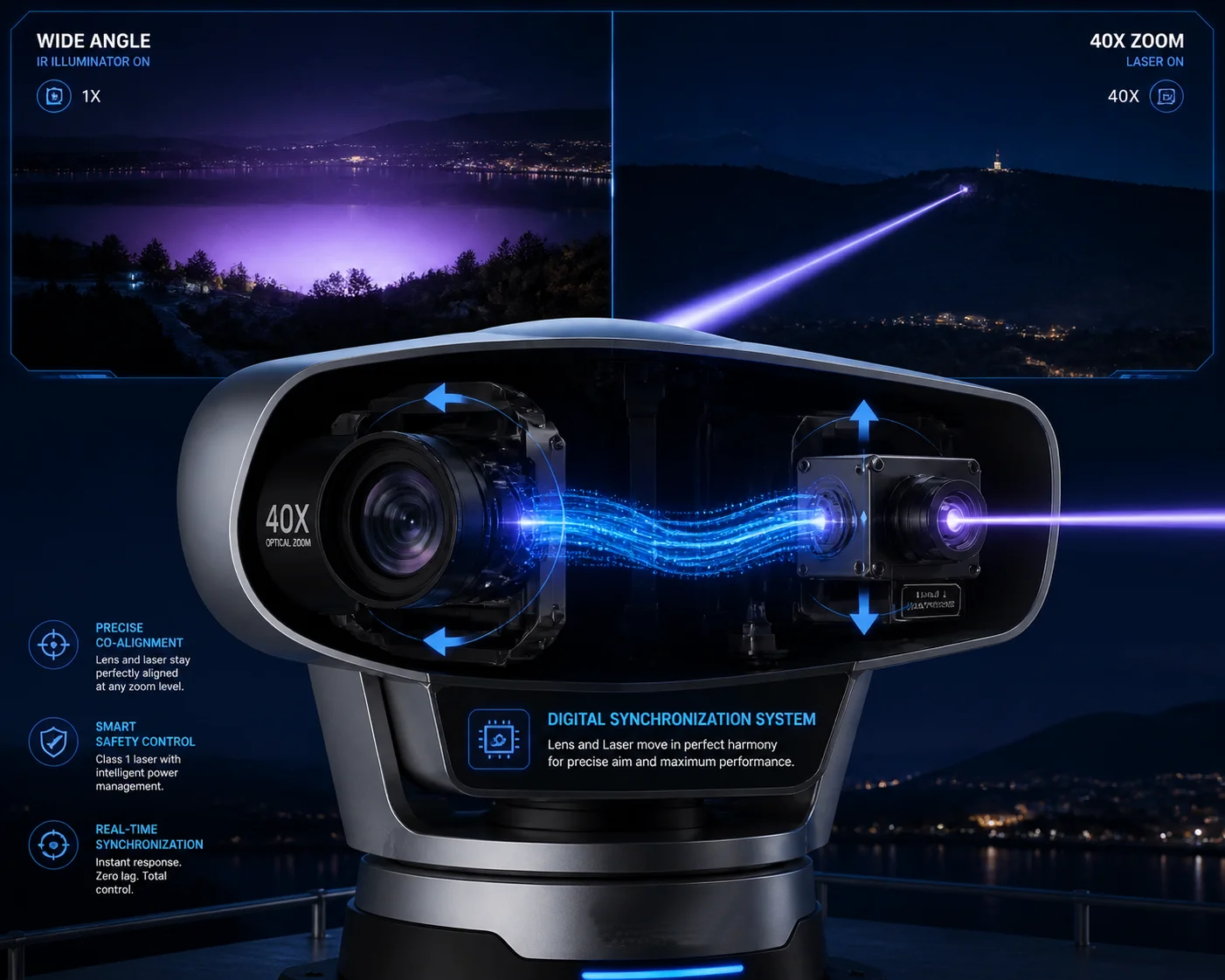

O feixe de laser sincroniza com a lente de zoom 40X através de um DSS (Digital Synchronization System). Este sistema usa motores de passo dentro do módulo de laser para ajustar fisicamente o ângulo de dispersão do feixe em tempo real. À medida que a lente aumenta o zoom, o laser diminui. À medida que a lente diminui o zoom, o laser aumenta. A placa de controle lê a posição do pulso do motor de zoom e a mapeia para o ângulo de laser correto usando uma curva pré-calibrada.
sincronização do feixe de laser com câmera PTZ de zoom 40X
Neste artigo, detalharei exatamente como essa sincronização funciona. Cobrirei o mecanismo de estreitamento automático, a lógica anti-superexposição, as opções de substituição manual e a velocidade de realinhamento após chamadas predefinidas. Se você estiver adquirindo câmeras PTZ a laser da China, este é o conhecimento técnico que você precisa antes de assinar qualquer ordem de compra.
Índice
O feixe de laser diminuirá automaticamente o foco à medida que eu aumentar o zoom para 40X?
Eu costumava pensar que o laser ficava em um ângulo fixo. Eu estava errado. Na primeira vez que vi uma PTZ a laser devidamente sincronizada, percebi quanta tecnologia está por trás dessa transição suave.
Sim, o feixe de laser diminui automaticamente à medida que você aumenta o zoom para 40X. Um micro motor de passo dentro do módulo de laser move uma lente divergente para frente ou para trás. Em ângulo amplo de 1X, o laser se espalha para cerca de 20°–60°. Em teleobjetiva de 40X, ele se comprime para menos de 1°, focando toda a energia em um feixe estreito que pode atingir 500 metros ou mais.
estreitamento do feixe de laser em câmera PTZ de zoom 40X
Como funciona o acionamento do motor de passo

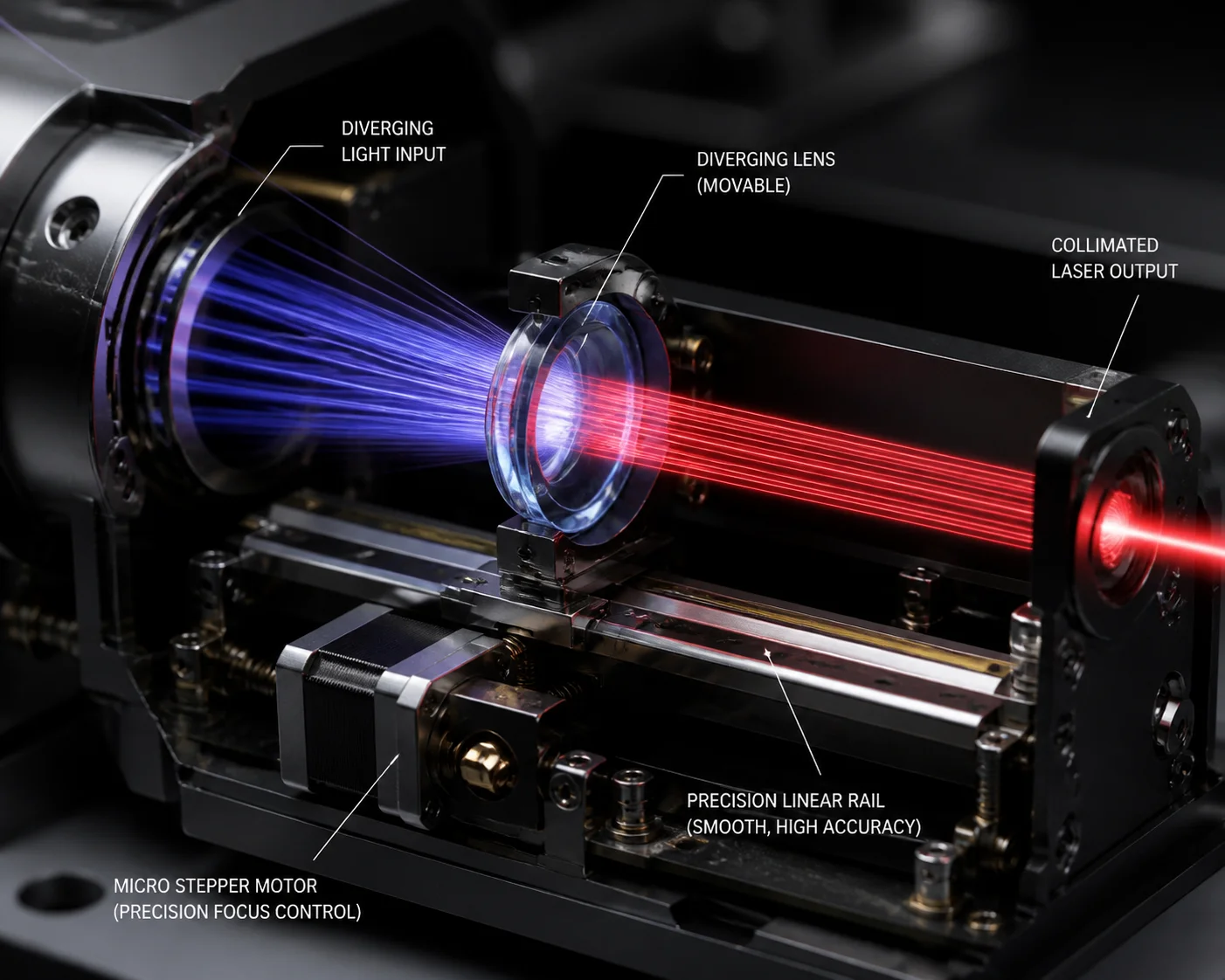

O módulo de laser não é uma fonte de luz fixa simples. Por dentro, há uma pequena montagem óptica com seu próprio conjunto de lentes. Um motor de passo 1 move essas lentes ao longo de um trilho. Quando a placa de controle principal da câmera envia um comando de zoom para a lente da câmera, ela também envia um comando sincronizado para o motor do laser.
Essa sincronização eletromecânica é conhecida como controle mestre-escravo 2 em sistemas de controle de movimento.
Aqui está o fluxo básico:
- Você pressiona “aumentar zoom” em seu joystick ou NVR.
- A placa de controle envia pulsos para o motor de zoom da câmera.
- Ao mesmo tempo, a placa envia pulsos para o motor de passo do laser.
- A lente do laser avança, comprimindo o feixe.
- O lente divergente 3 a mecânica ajusta o ângulo do feixe.
Isso acontece simultaneamente. O laser não espera o zoom terminar. Ambos os motores se movem juntos.
A Curva FOV-Laser
A relação entre o nível de zoom e o ângulo do feixe não é linear. Um zoom de 2X não significa que o ângulo do laser é cortado pela metade. A curva real depende do design da lente. Nossa equipe de P&D calibra cada modelo de lente e cria uma curva de calibração do campo de visão 4 armazenada no firmware da placa de controle.
| Nível de zoom | FOV Aproximado da Câmera | Ângulo do Feixe de Laser |
|---|---|---|
| 1X (6,4 mm) | ~60° | 18°–20° |
| 10X (64 mm) | ~6° | 4°–5° |
| 20X (128 mm) | ~3° | 1,5°–2° |
| 40X (256 mm) | ~1,5° | 0,5°–0,8° |
A placa de controle lê a contagem de pulsos do motor de zoom. Em seguida, ela consulta a tabela para encontrar o ângulo correto do laser. O resultado é um ajuste suave e contínuo. O feixe de laser sempre cobre o campo de visão da câmera com cerca de 10% de margem extra em cada lado. Essa margem evita bordas escuras nítidas na imagem.
Por que isso é importante para vigilância de longo alcance
Em 40X, o campo de visão da câmera é extremamente estreito. Se o laser permanecesse em um ângulo amplo, a maior parte da energia do laser seria desperdiçada fora do quadro. A imagem ficaria fraca e ruidosa. Ao comprimir toda a potência do laser em um feixe apertado, o sistema empurra a iluminação utilizável para 500 metros, 800 metros ou até mais. É por isso que um laser de 5W com sincronização adequada pode superar um array de LED IR de 20W em longo alcance. A energia vai exatamente para onde a câmera está olhando. Nada é desperdiçado.
Como a tecnologia “Zoom-Laser Sync” elimina a superexposição de objetos próximos?
Lidei com reclamações de clientes sobre “rostos brancos” em filmagens noturnas. A pessoa se aproxima da câmera e o laser a atinge com potência total. A imagem fica completamente estourada. Este é um problema real e custa a reputação dos integradores.
O sistema elimina a superexposição por meio de controle inteligente de intensidade. Quando a lente está em ângulo amplo (curto alcance), a placa de controle reduz automaticamente a potência de saída do laser. Quando a lente aumenta o zoom para 40X (longo alcance), o laser aumenta para potência total. Isso evita que objetos próximos fiquem estourados, ao mesmo tempo que fornece iluminação máxima à distância.
câmera PTZ com zoom laser sincronizado anti-superexposição
As duas camadas de prevenção de superexposição
Existem dois mecanismos separados trabalhando juntos. O primeiro é o ajuste do ângulo do feixe que descrevi acima. O segundo é a modulação de potência. Ambos são controlados pela mesma placa, mas servem a propósitos diferentes.
Camada 1: Ajuste do Ângulo do Feixe
Quando a lente está em ângulo amplo, o laser espalha sua energia por uma grande área. Isso naturalmente reduz a intensidade por metro quadrado. Pense nisso como uma mangueira de jardim. Um padrão de pulverização amplo entrega menos pressão de água a qualquer ponto único. O mesmo princípio se aplica ao feixe de laser.
Camada 2: Modulação de Potência (Controle PWM)
Mesmo com um feixe amplo, um laser de alta potência ainda pode superexpor objetos próximos. Portanto, a placa de controle também ajusta a corrente de acionamento do laser usando PWM (Modulação por Largura de Pulso) 5. Em curto alcance, o laser pode operar em apenas 30%–50% de sua potência máxima. Em zoom total de 40X, ele opera em 100%.
| Cenário | Ângulo do Feixe | Potência do Laser | Finalidade |
|---|---|---|---|
| Ângulo amplo, alvo próximo (< 50m) | 18°–20° | 30%–40% | Prevenir superexposição de rosto/objeto |
| Zoom médio, alvo médio (50–200m) | 3º–5º | 60%-80% | Iluminação equilibrada |
| Zoom 40X, alvo distante (200–800m) | 0,5°–0,8° | 100% | Penetração e alcance máximos |
Como o AGC da Câmera Coopera com o Laser
O sensor de imagem da câmera também desempenha um papel. AGC (Controle Automático de Ganho) 6 e AE (Exposição Automática) ajustam a sensibilidade do sensor com base na luz recebida. Mas depender apenas do AGC cria imagens granuladas. A melhor abordagem é controlar a própria fonte de luz. É por isso que a modulação de potência do laser é tão importante. Ela fornece ao sensor um sinal de entrada limpo e bem equilibrado. O AGC, então, só precisa fazer pequenos ajustes em vez de lutar contra uma fonte de luz descontroladamente desigual.
Impacto no mundo real
Eu vi projetos onde o integrador instalou uma PTZ laser barata sem modulação de potência. A câmera funcionava bem a 300 metros. Mas quando um guarda de segurança se aproximou a menos de 20 metros da câmera à noite, o rosto do guarda era uma mancha branca. O cliente rejeitou a instalação. O integrador teve que substituir todas as 12 câmeras. Esse é o tipo de custo que a tecnologia adequada de sincronização zoom-laser evita. Nossas câmeras na Loyalty-Secu incluem sincronização de ângulo de feixe e modulação de potência como recursos padrão em todos os modelos de PTZ laser.
Existe uma substituição manual para ajustar a largura do feixe de laser independentemente do zoom?
Recebo muito essa pergunta de integradores experientes. Eles querem controle total. Eles não querem que a câmera tome todas as decisões por eles. E eu entendo isso. Algumas cenas não são padrão. Às vezes, você precisa substituir o sistema automático.

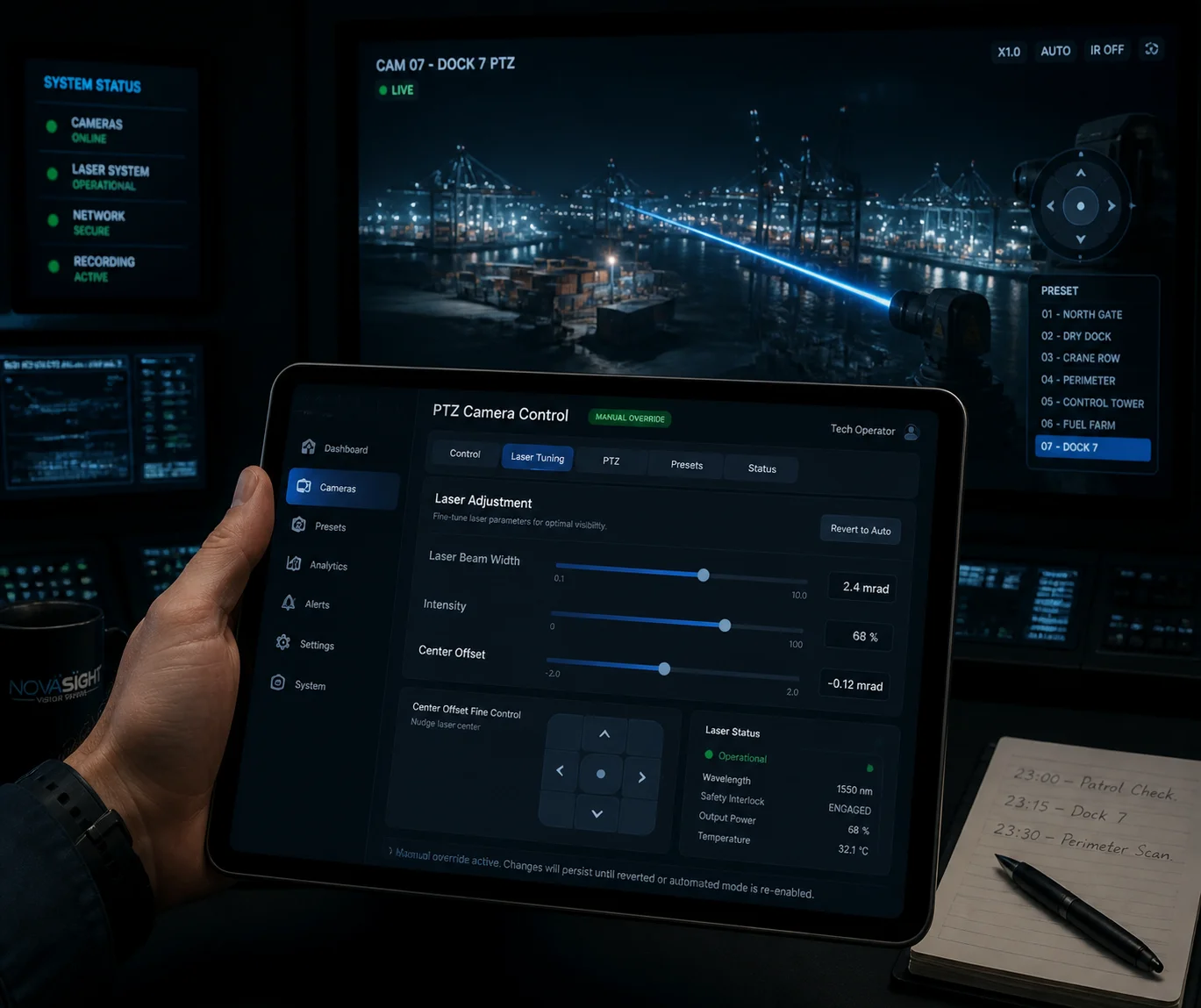

Sim, a maioria das câmeras PTZ laser de nível profissional oferece uma substituição manual. Você pode ajustar a largura do feixe do laser, o nível de potência e até mesmo o deslocamento central do feixe independentemente da posição do zoom. Isso geralmente é feito através do menu OSD da câmera, interface web ou via comandos Pelco-D/ONVIF do NVR.
substituição manual largura do feixe laser câmera PTZ
Quando Você Precisa de Substituição Manual
A sincronização automática funciona bem para 90% das cenas. Mas existem casos extremos onde o controle manual é necessário.
Caso 1: Terreno Irregular Imagine uma câmera montada no topo de uma colina olhando para um vale. O lado esquerdo do quadro está a 100 metros de distância. O lado direito está a 400 metros de distância. O sistema automático assume uma distância uniforme. Mas nesta cena, o lado esquerdo ficará superexposto enquanto o lado direito ficará muito escuro. Um operador experiente pode querer estreitar ligeiramente o feixe e deslocá-lo para o lado distante.
Caso 2: Superfícies Refletivas Água, vidro e superfícies metálicas refletem a luz do laser de volta para o sensor. Isso cria pontos quentes. Uma redução manual de potência pode corrigir isso sem alterar o nível de zoom.
Caso 3: Vigilância Coberta Alguns operadores desejam o laser na potência mínima para reduzir o brilho visível do feixe de IR. Embora os lasers de 808nm e 850nm sejam “invisíveis” a olho nu, eles ainda produzem um brilho vermelho fraco que observadores treinados podem detectar. Reduzir a potência manualmente ajuda em operações secretas.
O que você pode ajustar normalmente
Veja o que nossas câmeras PTZ a laser Loyalty-Secu permitem que você controle manualmente:
- Laser LIGADO/DESLIGADO: Desligue o laser completamente e confie apenas na luz ambiente ou nos LEDs de IR.
- Largura do Feixe: Substitua o ângulo automático e defina um ângulo de divergência fixo.
- Nível de Potência: Defina o laser para uma porcentagem fixa (por exemplo, 20%, 50%, 80%, 100%).
- Compensação de Deslocamento Central: Desloque o ponto central do feixe de laser para a esquerda, direita, para cima ou para baixo em pequenos incrementos. Isso é crítico se o feixe sair do centro após a instalação. Isso é frequentemente chamado de correção de desvio do feixe 7.
- Alternância de Modo Automático/Manual: Alterne entre sincronização totalmente automática e controle manual completo com um único comando.
Como Acessar a Substituição Manual
A maioria dos sistemas suporta três métodos de acesso:
| Método de Acesso | Melhor para | Notas |
|---|---|---|
| Menu OSD (exibição na tela) | Técnicos de campo durante a instalação | Navegue com o joystick, sem necessidade de rede |
| Interface Web (navegador) | Administradores de sistema remotos | Controle total de parâmetros com feedback visual |
| Pelco-D 8 Comandos ONVIF | Integração NVR/VMS | Scriptável, pode ser automatizado pelo VMS |
O ponto principal é este: a sincronização automática deve ser o padrão. O ajuste manual é a rede de segurança. Uma boa PTZ a laser oferece ambos. Se um fornecedor lhe disser “é totalmente automático, sem controle manual”, isso é um sinal de alerta. Você quer a opção de ajustar, especialmente em projetos complexos.
Qual é o tempo de resposta para o laser se realinhar após uma chamada predefinida rápida?
Testei muitas câmeras PTZ onde o laser leva 2-3 segundos para se ajustar após uma chamada de preset. Durante esses segundos, a imagem fica superexposta ou completamente escura. Para uma aplicação de segurança, 3 segundos de cegueira são inaceitáveis.
Em uma PTZ a laser bem projetada, o laser se realinha em 200-500 milissegundos após uma chamada rápida de preset. A placa de controle pré-carrega os parâmetros do laser alvo (ângulo do feixe e potência) para cada posição de preset. Assim, quando a PTZ se move para um preset, o motor do laser começa a ajustar simultaneamente com os motores de pan/tilt/zoom, não depois deles.
tempo de resposta de realinhamento do laser chamada de preset PTZ
Por que as Chamadas de Preset São o Teste Mais Difícil
Uma chamada de preset é o cenário mais exigente para a sincronização do laser. Eis o porquê:
Durante o zoom normal, a lente se move lenta e suavemente. O motor do laser consegue acompanhar facilmente. Mas uma chamada de preset muda tudo de uma vez. O motor de pan gira. O motor de tilt inclina. O motor de zoom salta de uma distância focal para outra. Tudo isso acontece em menos de um segundo. O sistema de laser também deve saltar de seu ângulo e potência atuais para um conjunto completamente diferente de parâmetros.
Por exemplo, Preset 1 pode ser: Pan 45°, Tilt -10°, Zoom 5X, Ângulo do laser 10°, Potência do laser 40%. Preset 2 pode ser: Pan 180°, Tilt -30°, Zoom 40X, Ângulo do laser 0,5°, Potência do laser 100%.
O sistema deve transitar entre esses dois estados o mais rápido possível.
Como Conseguimos um Realinhamento Rápido
O segredo é parâmetros de laser pré-armazenados por preset. Esta é uma forma de técnica de sincronização de predefinições 9. Ao salvar uma posição predefinida, a placa de controle não salva apenas os valores de pan, tilt e zoom. Ela também salva o ângulo do feixe de laser e o nível de potência correspondentes. Quando a predefinição é chamada, todos os cinco parâmetros são enviados aos seus respectivos motores ao mesmo tempo.
Aqui está a sequência:
- O operador chama a Predefinição 2.
- A placa de controle lê os valores armazenados: Pan 180°, Tilt -30°, Zoom 40X, Ângulo do laser 0,5°, Potência 100%.
- Todos os motores recebem seus comandos simultaneamente.
- Os motores de pan/tilt começam a se mover (tempo de deslocamento típico: 1–3 segundos, dependendo da distância).
- O motor de zoom começa a se mover (tempo de deslocamento típico: 0,5–2 segundos).
- O motor de passo do laser começa a se mover (tempo de deslocamento típico: 200–500 milissegundos).
- O laser chega ao seu ângulo alvo antes mesmo que o pan/tilt termine de se mover.
Isso significa que, quando a câmera se estabiliza na nova cena, o laser já está configurado corretamente. Não há atraso visível.
O que Causa Reajuste Lento em Sistemas Baratos
Em câmeras PTZ a laser de baixo custo, os parâmetros do laser não são pré-armazenados por predefinição. Em vez disso, o sistema funciona assim:
- O PTZ se move para a posição predefinida.
- O PTZ termina de se mover e relata o novo nível de zoom.
- Só então a placa de controle calcula o ângulo do laser.
- O motor do laser começa a se mover.
Essa abordagem sequencial adiciona 1–3 segundos de atraso. Durante esse tempo, o laser está no ângulo errado. A imagem fica terrível. Se você estiver avaliando um fornecedor, peça para demonstrarem uma sequência rápida de chamada de predefinição. Observe a transição cuidadosamente. Se você vir um flash de superexposição ou um momento de escuridão entre as predefinições, a sincronização não é verdadeiramente simultânea.
Calibração de Fábrica e Alinhamento do Eixo Óptico
Tempo de resposta rápido não significa nada se o feixe de laser não estiver centralizado na imagem. Em nossa fábrica em Shenzhen, cada PTZ a laser 40X passa por um processo de alinhamento do eixo óptico. Usamos um colimador a laser 10 para alinhar o eixo do emissor de laser com o eixo da lente da câmera. A tolerância é de 0,01° ou melhor.
Para modelos de ponta, também oferecemos Compensação de Deslocamento Central baseada em firmware. Se o feixe se desviar ligeiramente após o envio ou instalação, o integrador pode ajustar a posição inicial do motor do laser através da interface web. Isso permite o centralização em nível de pixel sem abrir a carcaça.
Conclusão
O feixe de laser em uma câmera PTZ 40X sincroniza através de motores de passo, mapeamento de pulsos em tempo real e alinhamento óptico calibrado de fábrica. É engenharia de precisão, não mágica. Peça ao seu fornecedor para provar com uma demonstração ao vivo.
1. Controle de motor de passo para sincronização de zoom a laser. ︎↩︎ 2. Controle mestre-escravo em sistemas de sincronização de movimento. ︎↩︎ 3. Mecânica de lente divergente para ajuste do ângulo do feixe de laser. ︎↩︎ 4. Curvas de calibração de campo de visão para ângulo de laser. ︎↩︎ 5. Controle de corrente PWM para modulação de potência do laser. ︎↩︎ 6. Interação AGC/AE com iluminação IR de intensidade variável. ︎↩︎ 7. Correção de desvio de feixe para deslocamento central do laser. ︎↩︎ 8. Protocolo Pelco-D para comandos de substituição manual PTZ. ︎↩︎ 9. Técnica de sincronização de parâmetros pré-armazenados. ︎↩︎ 10. Alinhamento do eixo óptico usando ferramentas de colimador a laser. ︎↩︎
