Como o circuito de detecção de SIM em nível de hardware evita desconexões acidentais?

Já vi muitas câmeras off-grid ficarem silenciosas em campo. A causa raiz não foi a rede. Foi o cartão SIM perdendo contato dentro do slot.

A circuito de detecção de SIM em nível de hardware¹ usa um pino de detecção físico, filtragem de debouncing RC, proteção de tensão TVS e lógica de firmware de autocura² para detectar o status do cartão em tempo real. Essas quatro camadas trabalham juntas para impedir que o sistema interprete mal uma vibração breve como uma remoção completa do SIM, o que evita desconexões desnecessárias e mantém o link 4G ativo.

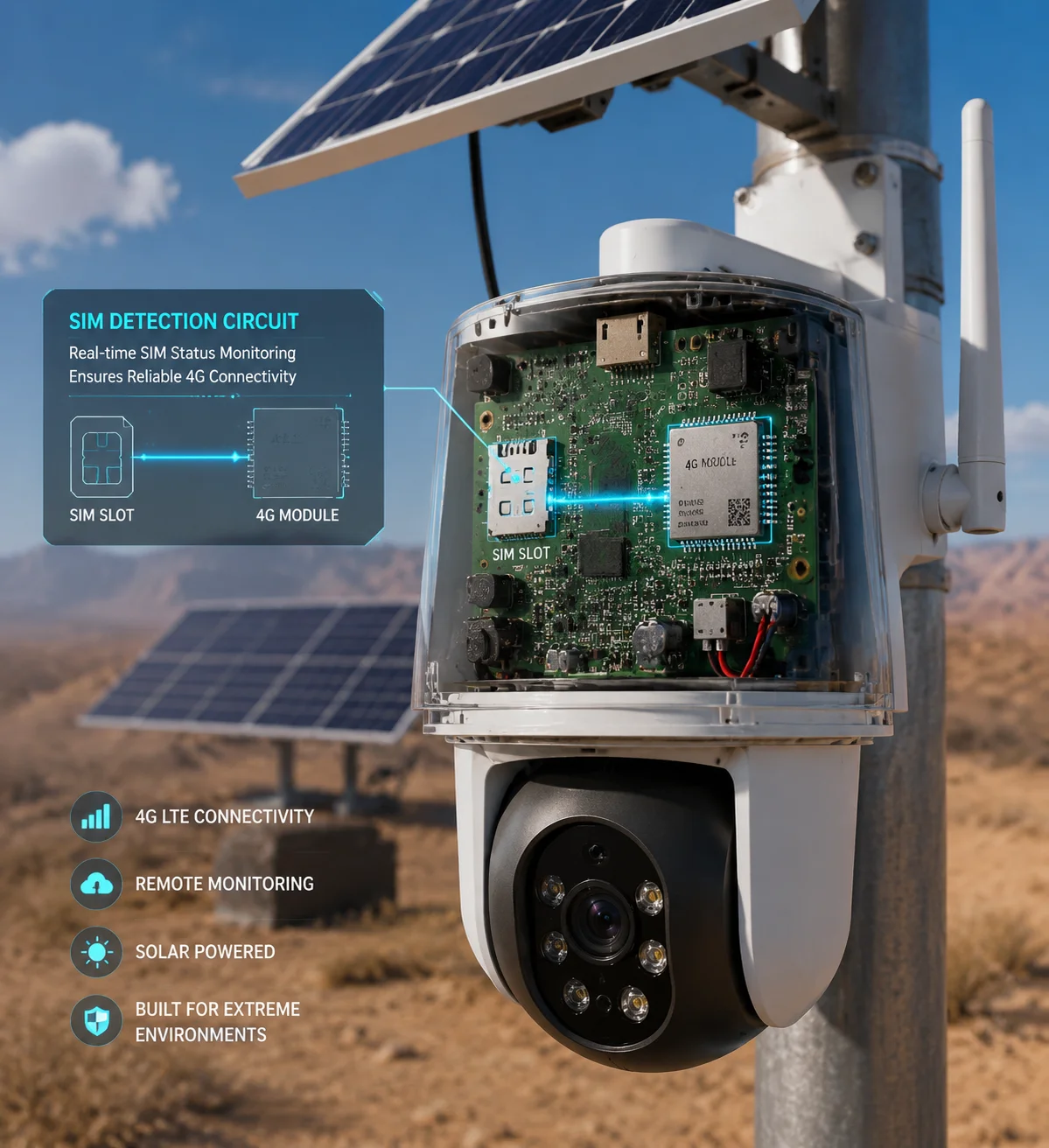

Circuito de detecção de SIM em nível de hardware em câmeras PTZ evitando desconexões

Em implantações remotas alimentadas por energia solar na América do Norte, Oriente Médio e Europa rural, um único evento falso de “SIM Removido” pode acionar uma reinicialização completa do módulo. Isso significa minutos de inatividade. Para um integrador de sistemas que fatura clientes com base em SLAs de tempo de atividade, minutos custam dinheiro. Abaixo, abordarei as quatro perguntas mais comuns que meus clientes fazem sobre este circuito e explicarei exatamente como cada camada de proteção funciona no nível da placa.

Índice

A Câmera Me Notificará Imediatamente se o Cartão SIM Perder Contato Devido a Vibração de Alta Frequência?

Tive um cliente no Texas que montou câmeras em postes de iluminação de rodovias. Toda vez que um caminhão pesado passava, a câmera ficava offline por 30 segundos. O cartão SIM estava bom. O slot era o problema.

Sim. Câmeras PTZ industriais com um pino de detecção mecânico no slot SIM podem detectar o deslocamento do cartão em milissegundos. O pino de detecção envia uma mudança de nível de tensão para o módulo 4G SIM_DET GPIO³, e o sistema registra o evento e aciona um alerta antes mesmo que a camada de rede perceba uma perda de pacotes.

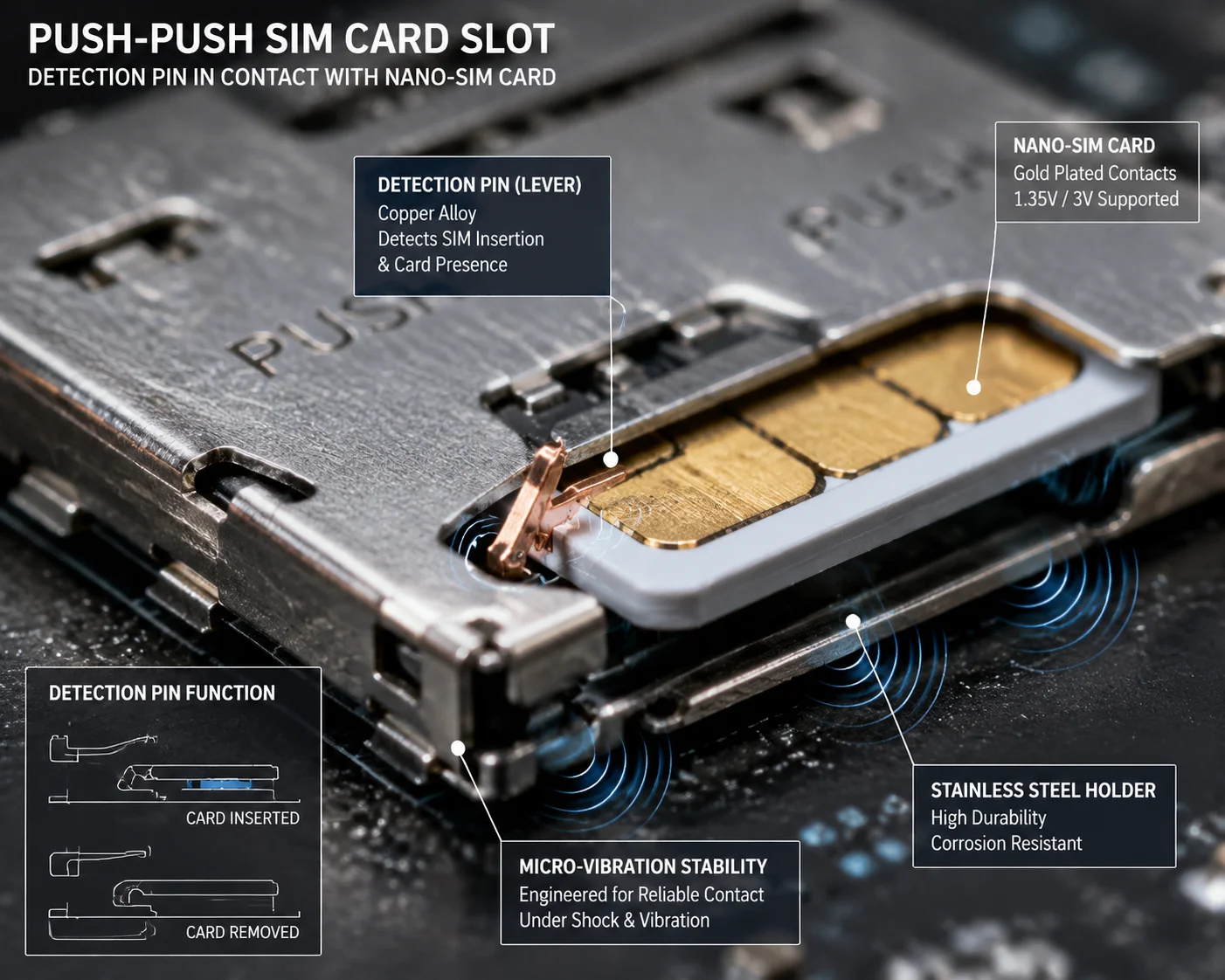

Pino de detecção mecânico de cartão SIM no slot da câmera PTZ industrial

Como Funciona o Pino de Detecção Mecânico

Dentro de um slot de cartão SIM de grau industrial, há uma pequena alavanca de metal chamada pino de detecção⁴. Isto não é uma funcionalidade de software. É um interruptor físico integrado no suporte do cartão.

Quando insere totalmente um cartão SIM na ranhura, o corpo do cartão pressiona esta alavanca metálica. A alavanca fecha um circuito entre o pino SIM_DET e o terra. Isto envia um sinal claro de baixa voltagem para o módulo 4G. O módulo lê este sinal e sabe: “O cartão está inserido.”

Se o cartão se mover ligeiramente — digamos, 0,3 mm devido a vibração — a alavanca volta à posição inicial. A voltagem no pino SIM_DET sobe rapidamente. O módulo deteta esta alteração em menos de 5 milissegundos.

O que Acontece Após a Deteção

O sistema não se limita a detetar a alteração. Age sobre ela. Eis a cadeia de resposta típica:

Etapa	Ação	Tempo
1	O pino de deteção abre-se devido ao movimento do cartão	< 5 ms
2	O filtro RC suaviza o sinal para evitar acionamentos falsos	10–50 ms
3	O firmware amostra o pino SIM_DET várias vezes	200–500 ms
4	Se o sinal permanecer anormal, o sistema regista “SIM Instável”	~ 1 s
5	O sistema envia um alerta através de um canal secundário (se disponível) ou armazena o evento localmente	~ 2 s

O ponto principal aqui é que a câmara não espera que a rede falhe. Não espera por perda de pacotes ou por um tempo limite da operadora. Deteta o problema na camada física, antes mesmo de o módulo 4G tentar registar-se novamente.

Por que isso é importante para câmeras montadas em postes e em veículos

Câmeras montadas em postes em áreas com vento podem sofrer vibração sustentada de 5–15 Hz. Unidades montadas em veículos em equipamentos de construção enfrentam choques aleatórios de até 5G. Em ambos os casos, um slot SIM padrão de nível de consumidor com retenção apenas por atrito falhará. O cartão se deslocará minimamente, os contatos saltarão e o módulo passará por ciclos de “SIM inserido → SIM removido → SIM inserido”.

Um industrial slot SIM push-push⁵ com um pino de detecção resolve isso. O pino dá ao sistema uma resposta binária em nível de hardware: o cartão está totalmente encaixado ou não está. Não há área cinzenta. E como a detecção ocorre no nível elétrico, o sistema pode responder mais rapidamente do que qualquer método de polling apenas por software.

Se o seu fornecedor não puder dizer se o slot SIM deles tem um pino de detecção mecânica, isso é um sinal de alerta. Peça a folha de dados do slot. Procure o CD ou DET pino no diagrama de pinagem.

Como a Detecção de “Hot Swap” Evita que o Firmware do Módulo Trave Durante a Reinserção do Cartão?

Testei dezenas de módulos 4G de diferentes fornecedores de chipsets. Alguns deles congelam completamente quando você remove e reinseri um cartão SIM enquanto o módulo está ligado. O firmware simplesmente trava.

Um circuito de detecção de hot-swap⁶ devidamente projetado corta a energia do SIM (VSIM) no momento em que o pino de detecção abre, e então reinicializa a interface do SIM de forma limpa quando o cartão é reinserido. Essa ciclagem de energia controlada impede que o módulo 4G entre em um estado travado, e o firmware usa comandos AT como AT+CFUN=1,1 para forçar um novo registro de rede limpo sem reiniciar toda a câmera.

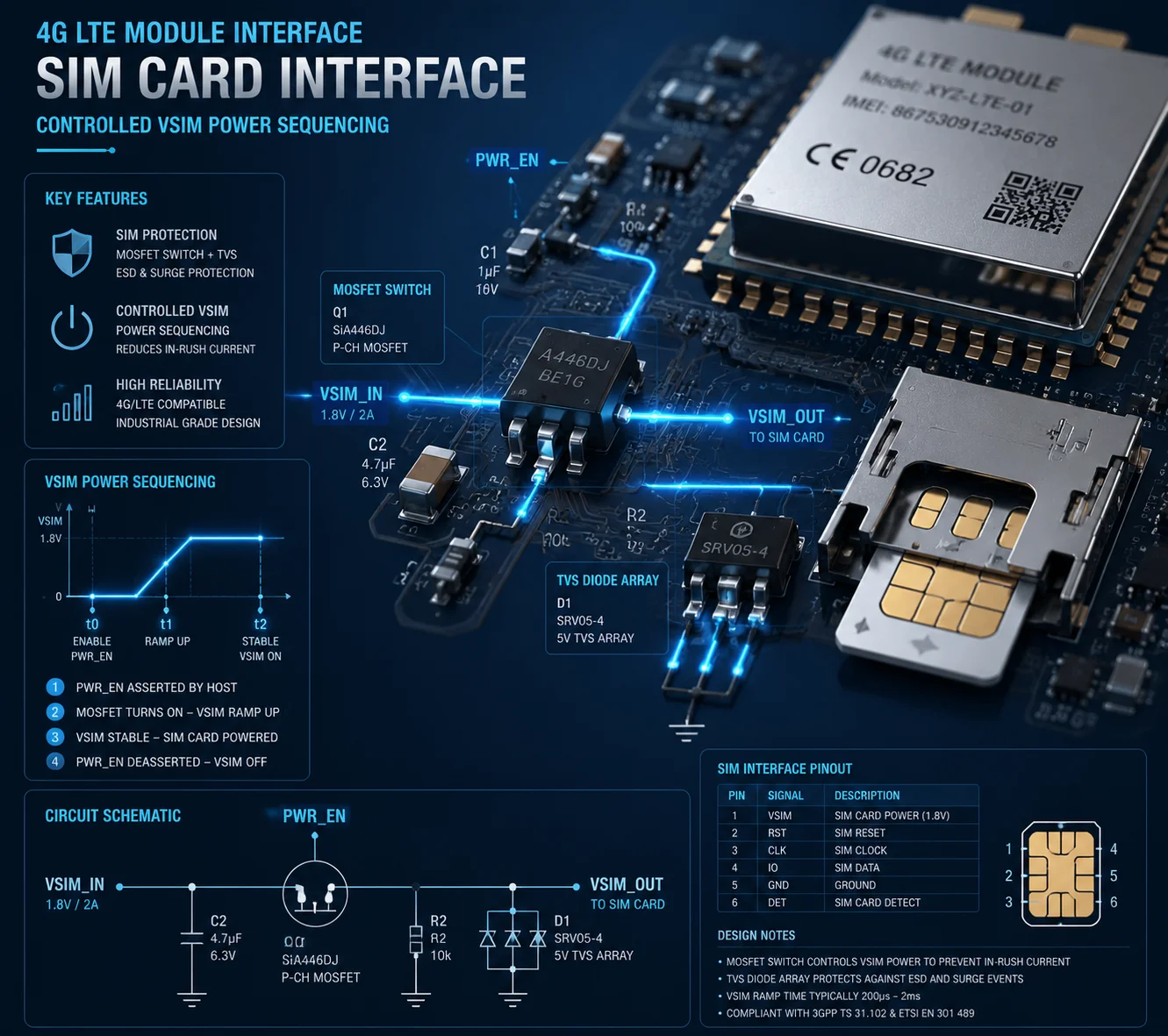

Circuito de detecção de SIM hot swap impedindo o travamento do firmware no módulo 4G

Por que o travamento do firmware acontece em primeiro lugar

Quando um cartão SIM é removido enquanto o módulo 4G está se comunicando ativamente com ele, a linha de dados (SIM_DATA) e a linha de clock (SIM_CLK) são subitamente interrompidas no meio de uma transação. O controlador SIM do módulo está aguardando uma resposta que nunca virá. Dependendo do chipset, isso pode causar:

Um loop de timeout onde o controlador continua tentando o mesmo comando
Um travamento de registrador onde a máquina de estados da interface SIM fica presa
Uma falha completa do módulo que requer uma reinicialização de hardware

Este não é um caso de borda raro. Isso acontece regularmente em campo quando trabalhadores de manutenção trocam cartões SIM sem desligar a câmera primeiro. Também acontece quando a vibração causa uma desconexão momentânea do cartão que dura o suficiente para corromper uma transação SIM.

A Solução de Hardware: Sequenciamento de Energia Controlado

A correção em nível de hardware é um circuito de controle de energia na linha VSIM . Veja como funciona:

Corte de energia instantâneo na remoção. Quando o pino de detecção abre, um interruptor MOSFET na linha VSIM corta a energia para o cartão SIM em microssegundos. Isso força o controlador SIM a reconhecer uma remoção limpa, não uma transação corrompida.
Restauração de energia atrasada na reinserção. Quando o pino de detecção fecha novamente (cartão reinserido), o circuito espera aproximadamente 100–200 ms antes de restaurar a VSIM energia. Esse atraso dá tempo para o cartão se acomodar no slot e garante que todos os pinos de contato estejam fazendo uma conexão sólida antes que o módulo tente se comunicar.
Reinicialização do firmware. Após a restauração da VSIM , o firmware envia um comando AT+CFUN=1,1⁷ para o módulo. Isso força uma reinicialização completa de RF e SIM sem reiniciar o processador principal da câmera. O módulo relê o SIM, se registra novamente com a operadora e retoma a transmissão de dados.

Proteção TVS Durante Hot Swap

No momento em que um cartão SIM é retirado de um slot ativo, há risco de descarga eletrostática (ESD) e picos de tensão nos pinos de contato. Um arranjo de diodo TVS (Supressor de Tensão Transiente) nas linhas de sinal do SIM limita esses picos a níveis seguros.

Linha de Sinal SIM	Tensão de Limitação TVS	Capacitância Máxima Permitida
SIM_VCC (VSIM)	3,6 V	N/A
SIM_DATA	3,6 V	≤ 10 pF
SIM_CLK	3,6 V	≤ 10 pF
SIM_RST	3,6 V	≤ 15 pF
SIM_DET (CD)	3,6 V	≤ 50 pF

O limite de capacitância é crítico. Se o diodo TVS tiver capacitância parasita excessiva, ele distorcerá o sinal de clock do SIM e causará erros de comunicação. Este é um erro comum em projetos de câmeras baratas — elas usam arranjos TVS genéricos destinados a linhas USB, que possuem 50–100 pF de capacitância. Isso é muito alto para interfaces SIM.

O que perguntar ao seu fornecedor

Pergunte se a câmera suporta a substituição do cartão SIM em tempo real sem uma reinicialização completa. Se a resposta for sim, pergunte como. Se eles disserem “o firmware cuida disso”, insista. Pergunte se há um interruptor de alimentação de hardware na linha VSIM. Uma solução apenas de firmware sem sequenciamento de energia de hardware é não confiável. O módulo eventualmente travará durante um hot swap em condições de campo.

Existe um Circuito de Debouncing para Filtrar Sinais Falsos de “SIM Removido” em Ambientes Industriais?

Aprendi essa lição da maneira mais difícil. Um lote de câmeras que enviamos para um local de mineração no Canadá continuava registrando eventos de “SIM Removido” a cada poucas horas. Os cartões SIM estavam bons. Os slots estavam bons. O problema era ruído elétrico de maquinário pesado próximo acoplando na linha de detecção do SIM.

Sim. Câmeras PTZ de grau industrial usam um filtro passa-baixa RC (resistor-capacitor) na linha de detecção do SIM, frequentemente combinado com um entrada de Schmitt trigger⁸, para filtrar sinais falsos causados por vibração, EMI ou expansão térmica. A janela de debounce é tipicamente de 200 ms a 1 segundo, o que significa que o sistema ignora qualquer alteração de status do cartão mais curta que esse limite.

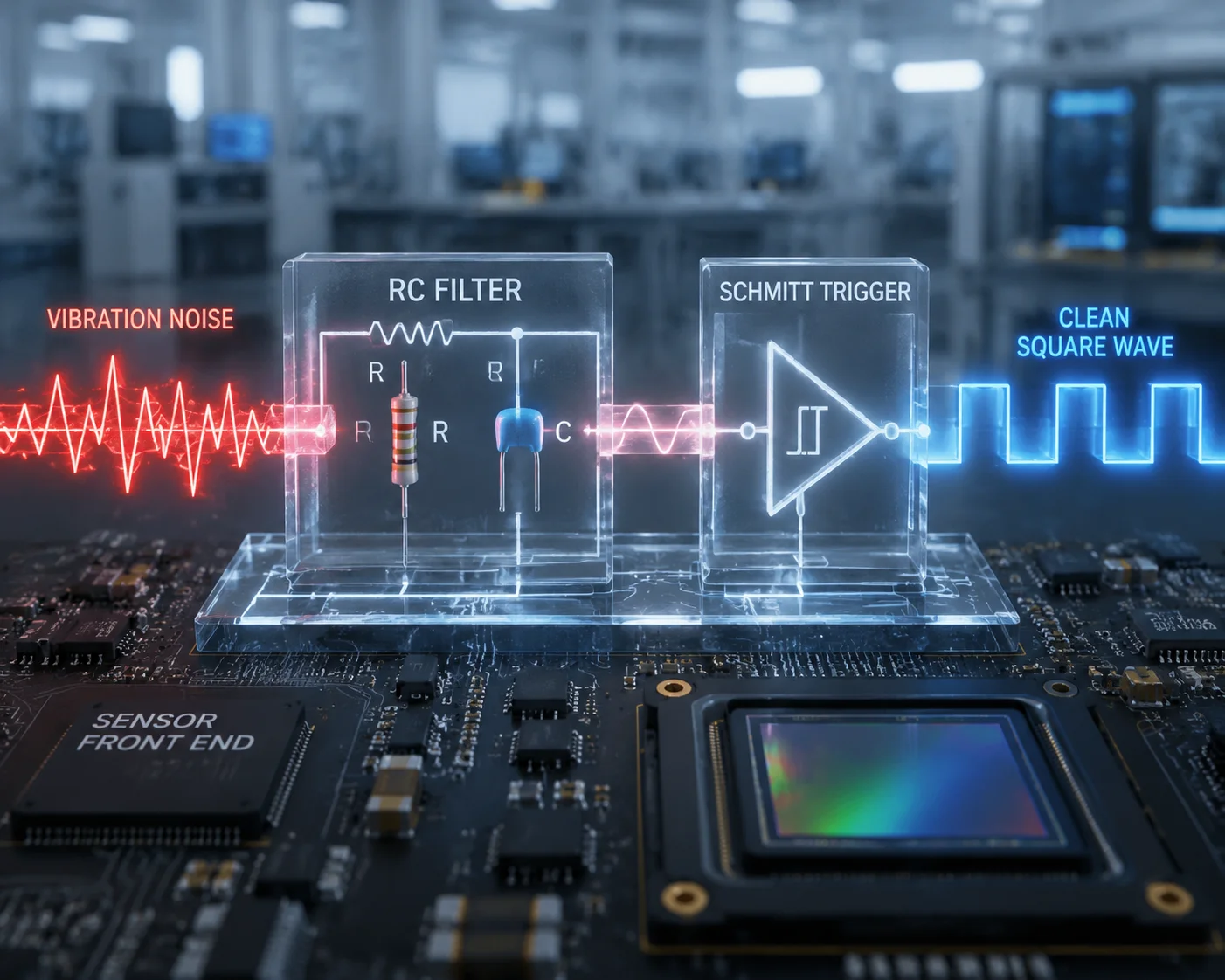

Circuito de debounce RC filtrando sinais falsos de SIM removido em câmera industrial

Entendendo o Problema de Ruído

Em um ambiente de laboratório limpo, o sinal de detecção do SIM é uma onda quadrada perfeita: baixo quando o cartão está inserido, alto quando o cartão é removido. No mundo real, este sinal não se parece em nada com uma onda quadrada.

A vibração faz com que o pino de detecção salte. Mudanças de temperatura fazem com que o cartão SIM se expanda ou contraia ligeiramente, alterando a pressão de contato. Interferência eletromagnética de motores, inversores ou transmissores de rádio próximos induz picos de tensão na linha de detecção. Tudo isso cria pulsos curtos e aleatórios no pino SIM_DET sinal que se parecem com eventos de remoção de cartão para o módulo 4G.

Sem filtragem, o módulo reagiria a cada pulso. Ele tentaria se desregistrar da rede, cortar a energia do SIM, esperar, religar, reinicializar e se registrar novamente. Este ciclo leva de 10 a 30 segundos cada vez. Se isso acontecer a cada poucos minutos, a câmera se torna efetivamente inútil.

Como Funciona o Filtro RC

A correção de hardware é simples e elegante. Um resistor (tipicamente 10 kΩ) e um capacitor (tipicamente 0,1 µF) são colocados na pino SIM_DET linha. Juntos, eles formam um filtro passa-baixa com uma constante de tempo de:

τ = R × C = 10.000 Ω × 0,0000001 F = 0,001 segundos = 1 ms

Isso significa que qualquer pulso mais curto que cerca de 1 ms é suavizado e nunca atinge o pino GPIO do módulo. O capacitor absorve o pico e o resistor limita a corrente de carga.

Para uma filtragem mais agressiva em ambientes de alta vibração, os projetistas aumentam o capacitor para 1 µF ou até 10 µF, elevando a constante de tempo para 10–100 ms. Isso faz com que o circuito ignore distúrbios ainda mais longos.

A Camada Schmitt Trigger

Após o filtro RC, o sinal ainda pode ter um tempo de subida ou descida lento. Uma tensão que muda lentamente perto do limiar lógico pode fazer com que a entrada digital oscile — lendo alto, depois baixo, depois alto novamente em rápida sucessão. Isso é chamado de “metástabilidade⁹“.

Uma entrada Schmitt trigger resolve isso. Ela possui duas tensões de limiar diferentes: uma para a borda de subida (digamos, 2,0 V) e outra para a borda de descida (digamos, 0,8 V). O sinal deve cruzar o limiar superior para ser lido como alto e deve cair abaixo do limiar inferior para ser lido como baixo. Qualquer tensão entre 0,8 V e 2,0 V é ignorada.

Esta banda de histerese elimina completamente o problema de oscilação. A saída do Schmitt trigger é sempre um sinal digital limpo e nítido, independentemente de quão ruidoso seja a entrada.

Debounce de Firmware Acima da Filtragem de Hardware

Mesmo com filtragem RC e Schmitt triggering, o firmware adiciona mais uma camada. Ele amostra o pino SIM_DET pino em intervalos regulares (tipicamente a cada 10–50 ms) e requer uma leitura consistente por um número definido de amostras consecutivas antes de alterar o status do cartão.

Por exemplo, se o firmware amostra a cada 20 ms e requer 25 leituras consecutivas de “cartão removido”, a janela de debounce efetiva é de 500 ms. Qualquer distúrbio mais curto que 500 ms é completamente invisível para o sistema.

Essa abordagem de três camadas — filtro RC, Schmitt trigger, amostragem de firmware — é o que diferencia uma câmera industrial de um dispositivo de consumo. Dispositivos de consumo podem ter uma dessas camadas. Câmeras industriais precisam das três.

O Slot SIM Possui uma Tampa Protetora para Evitar Remoção Não Autorizada em Áreas Públicas?

Recebo essa pergunta de todos os clientes que implantam câmeras em espaços públicos. Escolas, estacionamentos, cruzamentos de cidades. Se alguém puder alcançar a câmera, tentará abri-la.

Câmeras PTZ industriais projetadas para implantação pública usam compartimentos de SIM resistentes a adulteração¹⁰ com tampas travadas por parafuso, posições de slot rebaixadas dentro de invólucros selados e, em alguns casos, recursos de bloqueio de SIM em nível de firmware que vinculam o módulo a um ICCID de cartão SIM específico. Essa combinação de proteção física e lógica impede a remoção acidental e intencional do SIM.

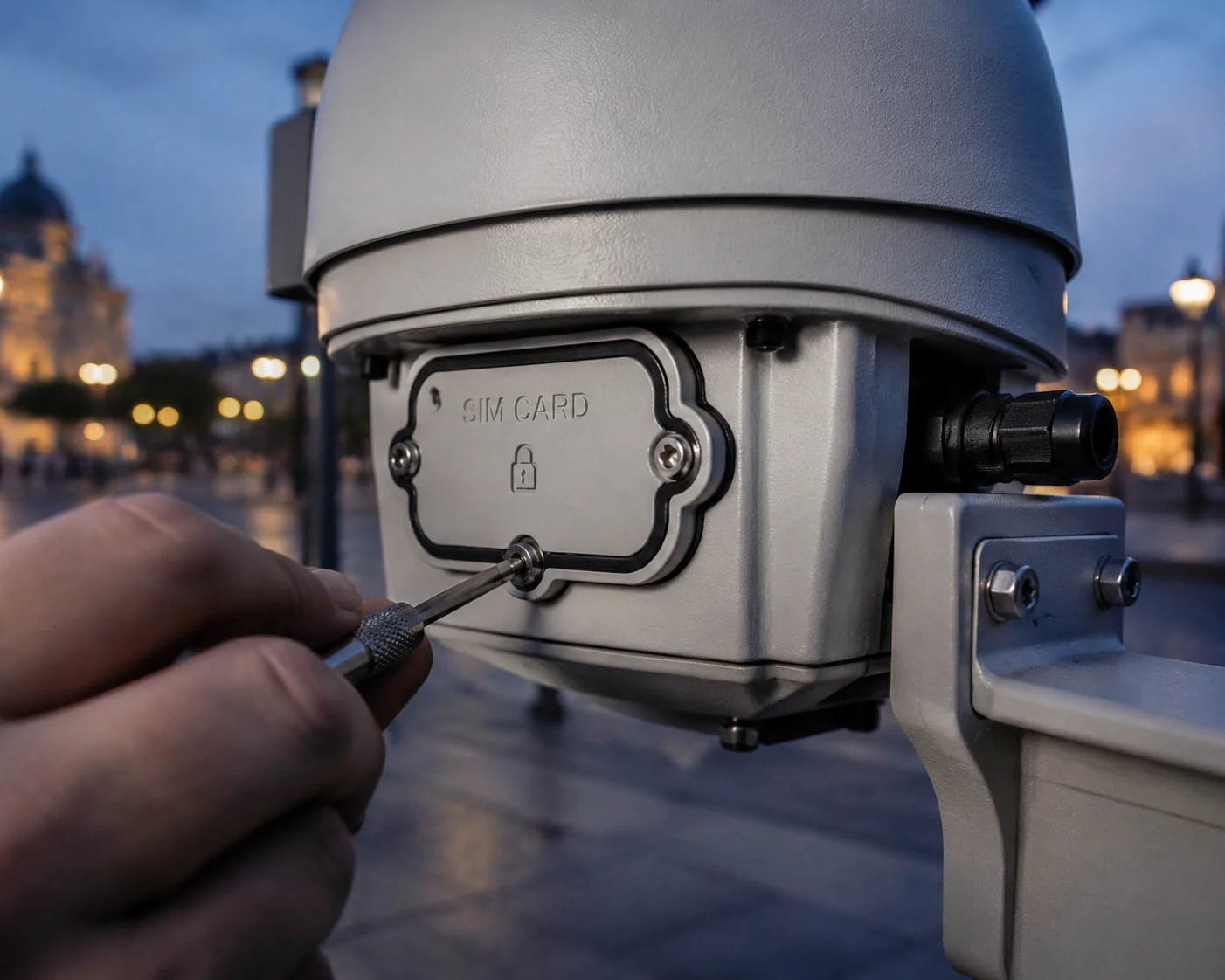

Slot SIM resistente a adulteração com tampa protetora em câmera PTZ de área pública

Proteção Física: Mais do que Apenas uma Tampa

Uma simples aba de borracha sobre o slot SIM não é suficiente para implantações públicas. Veja como é um sistema devidamente projetado:

O slot do cartão SIM está localizado dentro do invólucro principal da câmera, não em um painel externo. Para acessá-lo, você deve remover a câmera de seu suporte e abrir um compartimento selado que requer uma ferramenta específica — geralmente uma chave Allen ou um parafuso de segurança proprietário. O próprio compartimento faz parte do invólucro selado IP66/IP67, portanto, abri-lo também quebra a vedação contra intempéries. Isso significa que qualquer adulteração é imediatamente visível durante a inspeção de rotina.

Proteção Lógica: Bloqueio de SIM e Vinculação de ICCID

Barreiras físicas podem ser superadas com tempo e ferramentas suficientes. Portanto, o firmware adiciona uma segunda camada. O módulo 4G pode ser configurado para aceitar apenas um cartão SIM específico, identificado por seu ICCID (Integrated Circuit Card Identifier). Se alguém remover o SIM original e inserir outro, o módulo se recusará a registrar na rede.

Esse recurso é configurado via comandos AT durante a configuração inicial:

Recurso	Exemplo de Comando AT	Finalidade
Ler ICCID atual	`AT+CCID`	Obter o ID exclusivo do cartão SIM
Bloquear para ICCID específico	`AT+CLCK="SC",1,"PIN"`	Impedir o uso com SIM não autorizado
Rejeitar automaticamente SIM estrangeiro	Configuração no nível do firmware	O módulo ignora cartões SIM que não correspondem ao ICCID armazenado

Por que isso é importante para integradores de sistemas

Se você é um integrador de sistemas implantando 200 câmeras em uma cidade, o roubo de cartões SIM é um risco operacional real. Cada cartão SIM tem um plano de dados. Se alguém roubar um SIM e usá-lo em um dispositivo pessoal, você pagará pelos dados dele. Pior ainda, se eles inserirem um SIM diferente em sua câmera, sua plataforma de monitoramento perderá essa câmera completamente.

A combinação de resistência física contra adulteração e vinculação de ICCID elimina ambos os riscos. A barreira física retarda o atacante. A trava lógica torna o SIM roubado inútil e a câmera imune a SIMs estrangeiros.

Integração com alarmes de adulteração

Algumas câmeras PTZ avançadas também incluem um interruptor de detecção de adulteração dentro da carcaça. Quando a carcaça é aberta, o interruptor dispara um evento de alarme que é enviado para o VMS (Sistema de Gerenciamento de Vídeo) ou diretamente para o telefone do operador via SMS ou notificação push. Isso lhe dá consciência em tempo real de qualquer tentativa de adulteração física, mesmo que a câmera esteja em um local remoto.

Na Loyalty-Secu, projetamos nossas carcaças com esses interruptores de adulteração como padrão em todos os modelos destinados à implantação pública. O interruptor é conectado diretamente ao GPIO da placa principal, portanto, funciona independentemente do pipeline de processamento de vídeo da câmera. Mesmo que o software da câmera falhe, o alarme de adulteração ainda é disparado.

Conclusão

Um circuito confiável de detecção de SIM combina detecção de pino mecânico, filtragem de debounce RC, proteção TVS e firmware de autocura para manter sua câmera PTZ 4G online em qualquer ambiente.
