Vi demais Câmeras PTZ 4G1 chegam à Europa e se recusam a conectar. A causa raiz? Bandas de frequência incorretas incorporadas no firmware.
Para garantir que o firmware suporte bandas europeias completas (B1/B3/B7/B20), você deve começar com um módulo 4G específico para EMEA2, verificar se a máscara de banda do firmware está totalmente desbloqueada via comandos AT3, e confirmar se o hardware do front-end de RF realmente cobre todas as quatro faixas de frequência com o casamento de antena adequado.
Suporte de banda europeia de firmware de câmera PTZ 4G
Problemas de banda de frequência são um dos erros mais caros na aquisição de câmeras 4G transfronteiriças. Uma câmera que funciona perfeitamente em Shenzhen pode ser um tijolo morto na Inglaterra rural. Abaixo, detalho as verificações técnicas exatas, comandos de firmware e etapas de conformidade que protegem sua implantação — e seu orçamento.
Índice
O Versão de Firmware Europeu Inclui a Banda 20 do “Dividendo Digital” para Cobertura Rural no Reino Unido e na UE?
A Banda 20 é a única frequência que separa uma implantação europeia funcionando de uma falha. Já vi remessas inteiras serem rejeitadas porque essa única banda estava faltando.
Sim, qualquer versão de firmware europeu devidamente configurada deve incluir a Banda 20 (800 MHz). Essa frequência de “Dividendo Digital” é a principal banda de cobertura rural e interna no Reino Unido e na UE. Sem ela, os dispositivos perdem conectividade fora dos centros urbanos densos.
Cobertura rural da Banda 20 câmera PTZ 4G
Por Que a Banda 20 Importa Mais do Que Você Pensa
A Banda 20 opera em 800 MHz. Baixa frequência significa longo alcance e forte penetração de paredes. Na Europa, quase todas as principais operadoras — Vodafone, Orange, EE, Telefónica — usam a B20 como sua espinha dorsal para áreas rurais, zonas costeiras e ambientes internos. Se sua câmera PTZ 4G for implantada em uma fazenda, um canteiro de obras ou um porto, a B20 é frequentemente a única frequência disponível.
Eis o problema. Muitos módulos 4G de fabricação chinesa vêm com planos de frequência padrão focados na China. O conjunto padrão de bandas da China inclui B1, B3, B8, B39, B40 e B41. Percebe o que está faltando? B20 e B7. Essas são bandas FDD-LTE que a China não usa internamente, então fornecedores de módulos de baixo custo frequentemente as omitem para reduzir custos.
Como verificar se o B20 está realmente ativo
Não confie apenas na folha de especificações. As folhas de especificações podem dizer “B20 suportado” enquanto a máscara de banda do firmware a desativa. Eis o que recomendo:
- Conecte-se à porta serial do módulo.
- Envie o comando AT:
AT+QCFG="banda". - Leia o valor hexadecimal retornado. Para o B20 estar ativo, o bit 19 na máscara de banda FDD deve estar definido.
Por exemplo, um valor hexadecimal de 0x80000F decodifica para B1 + B2 + B3 + B4 + B20. Se o valor retornado for 0x0F, o B20 está ausente.
As Quatro Bandas Europeias Principais e Seus Papéis
| Banda | Frequência | Papel Principal | Cobertura Típica |
|---|---|---|---|
| B1 | 2100 MHz | Capacidade urbana, fallback 3G | Centros urbanos |
| B3 | 1800 MHz | Portador de dados principal, LTE mais amplo | Nacional |
| B7 | 2600 MHz | Downlink de alta velocidade | Urbano denso |
| B20 | 800 MHz | Rural, interior, costeiro | Em qualquer outro lugar |
Quando um cliente no Reino Unido me diz que sua câmera mostra “Sem Sinal” em um parque eólico costeiro, a primeira coisa que verifico é o B20. Nove em cada dez vezes, essa é a solução.
Posso Alternar Entre Diferentes Perfis de Operadora Europeia Sem Instalar Novo Firmware?
A troca de operadora deveria ser simples. Mas já lidei com casos em que os clientes tiveram que enviar câmeras de volta para a China apenas para mudar de Vodafone para Orange. Isso não é aceitável.
Sim, um firmware bem projetado deve permitir que você alterne entre perfis de operadoras europeias automaticamente — sem flashing. O firmware deve incluir um banco de dados integrado APN4 que lê os códigos MCC/MNC do cartão SIM e aplica as configurações de conexão corretas por conta própria.

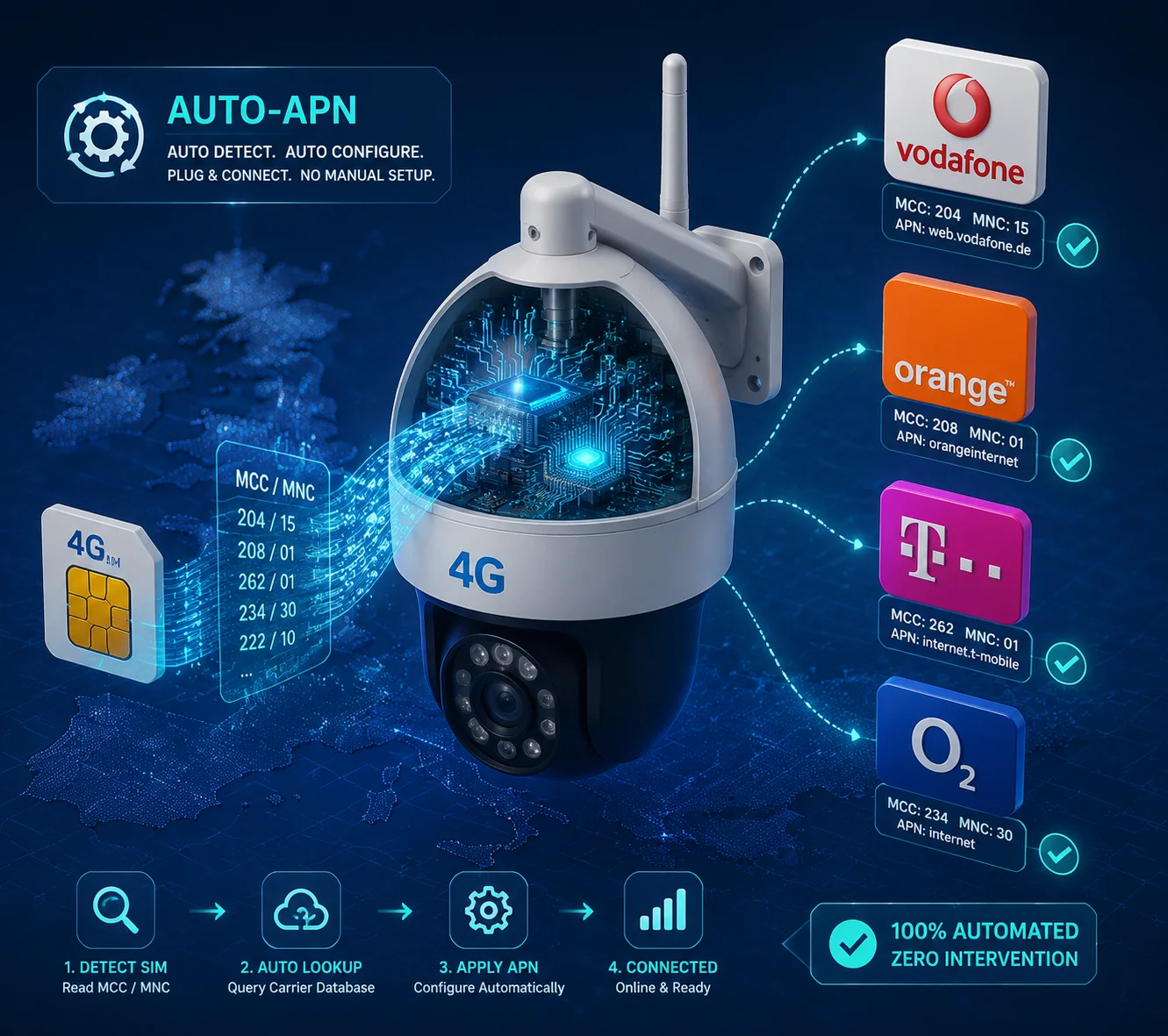

Troca de perfil de operadora europeia Câmera PTZ
Como o Auto-APN Funciona Dentro do Firmware
Cada cartão SIM carrega dois identificadores principais: o MCC (Mobile Country Code) e o MNC (Mobile Network Code). Ao inserir um SIM Vodafone UK, o módulo lê MCC 234 e MNC 15. Um bom firmware mapeia esse par para o APN correto — neste caso, “internet” ou “wap.vodafone.co.uk” — e aciona a conexão de dados automaticamente.
Isso é importante porque os distribuidores europeus geralmente vendem o mesmo modelo de câmera para clientes em diferentes redes. Se o seu firmware exigir a entrada manual do APN, cada usuário final precisará de um técnico para configurá-lo. Isso é caro. Pela minha experiência, o auto-APN sozinho reduz os tickets de suporte em cerca de 80%.
O que o Banco de Dados de Firmware Deve Incluir
A tabela APN interna deve cobrir pelo menos as principais operadoras europeias. Aqui está uma lista mínima que incluo em cada remessa europeia:
| País | Transportadora | MCC/MNC | APN Padrão |
|---|---|---|---|
| Reino Unido | Vodafone | 234/15 | wap.vodafone.co.uk |
| Reino Unido | EE | 234/30 | em todo o lado |
| Alemanha | T-Mobile | 262/01 | internet.t-mobile |
| França | Orange | 208/01 | orange.fr |
| Espanha | Movistar | 214/07 | movistar.es |
| Países Baixos | KPN | 204/08 | internet |
Além do APN: Requisitos de Protocolo Específicos da Operadora
Algumas operadoras têm requisitos adicionais. A EE no Reino Unido, por exemplo, tem sequências específicas de handshake de autenticação. A Deutsche Telekom às vezes exige autenticação PAP ou CHAP em suas conexões de dados. Se o firmware não lidar com isso, a câmera obterá um sinal válido, mas falhará ao estabelecer uma sessão de dados.
O ponto principal é este: a pilha de rede do firmware deve ser flexível o suficiente para lidar com essas variações por meio de seu banco de dados de configuração, não por meio de uma atualização completa do firmware. Sempre testamos nossas câmeras com pelo menos três cartões SIM europeus diferentes antes de aprovar um lote para envio. Peça ao seu fornecedor para fazer o mesmo — e peça provas.
Como Testar a Compatibilidade Multi-Operadora com Vodafone, Orange e T-Mobile Europa?
O teste é onde as promessas encontram a realidade. Aprendi que nenhuma quantidade de leitura de especificações substitui a conexão de um cartão SIM real e a medição do que acontece.
Usamos um processo de verificação em três etapas: confirmação de banda de comando AT, simulação de instrumento de RF usando um conjunto de teste CMW500 e testes de campo ao vivo com cartões SIM reais da Vodafone, Orange e T-Mobile para medir RSRP e RSRQ7 em cada banda alvo.

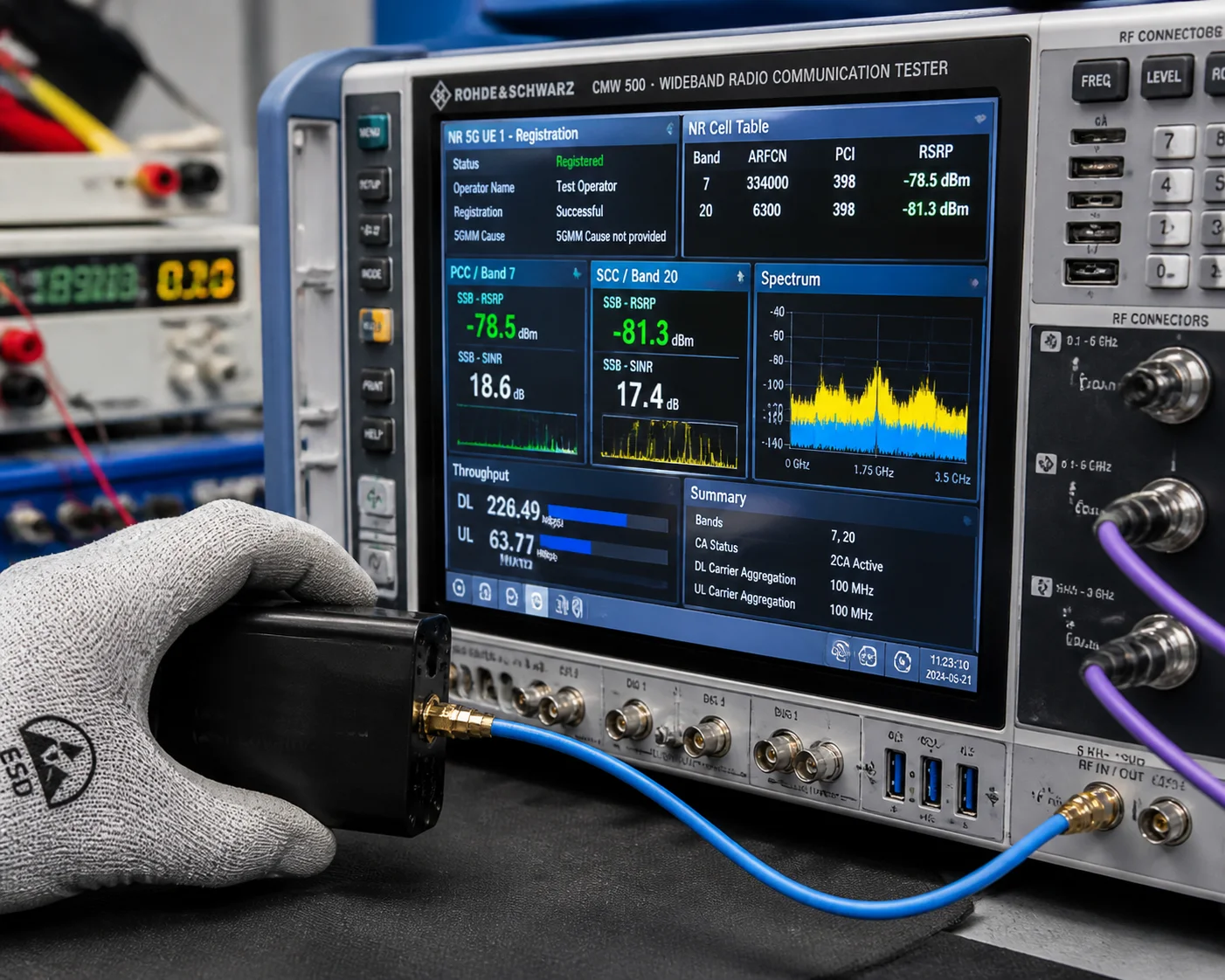

Teste multicanal câmera PTZ 4G Europa
Etapa 1: Teste Transparente de Comando AT
Esta é a verificação mais rápida. Antes que qualquer câmera saia de nossa fábrica, um técnico se conecta ao módulo 4G por meio de uma interface serial e executa:
AT+QCFG="band" → Confirma a máscara de banda ativaA máscara de banda deve decodificar para incluir B1, B3, B7 e B20 no mínimo. Se algum bit estiver faltando, nós o corrigimos antes que a unidade seja enviada. Isso leva cerca de 30 segundos por dispositivo e detecta 90% dos erros de configuração do firmware.
Etapa 2: Simulação de Laboratório com Equipamento de Teste de RF
Para validação mais profunda, usamos um Rohde & Schwarz CMW500 — um instrumento de teste de RF padrão da indústria. Esta ferramenta pode simular o ambiente de rede de qualquer operadora europeia, incluindo frequências específicas, larguras de banda e configurações de célula.
Com o CMW500, testamos:
- Handover de banda para banda: A câmera consegue alternar de B3 para B20 suavemente quando as condições de sinal mudam?
- Conformidade de potência de Tx: A potência de transmissão está dentro Diretiva RED6 limites em cada banda?
- Sensibilidade do receptor: O módulo consegue decodificar sinais nos níveis mínimos de potência esperados em implantações rurais?
Este teste de laboratório é especialmente importante para a B7 (2600 MHz). As bandas de alta frequência são mais difíceis de transmitir e receber. Se o front-end de RF não estiver ajustado corretamente, o módulo pode tecnicamente “suportar” a B7, mas apresentar um desempenho ruim no mundo real.
Etapa 3: Teste de Campo com Cartão SIM Ativo
Mantemos cartões SIM ativos de várias operadoras europeias. Antes de um lote ser enviado, inserimos cada SIM, ligamos a câmera e registramos:
- RSRP (Reference Signal Received Power - Potência do Sinal de Referência Recebido): Mede a força bruta do sinal.
- RSRQ (Reference Signal Received Quality - Qualidade do Sinal de Referência Recebido): Mede a qualidade do sinal em relação à interferência.
- Banda registrada: Confirma que o módulo seleciona a frequência correta.
Mesmo testando da China, o comportamento de roaming nos dá uma indicação válida se o firmware identifica corretamente a operadora e aplica as configurações corretas.
Como são os bons resultados de teste
Uma câmera que suporta adequadamente todas as quatro bandas europeias deve mostrar registro estável em cada frequência quando forçada a travar em uma banda específica usando AT+QCFG="band", 0,single_band,0. Se alguma banda falhar ao registrar ou mostrar RSRP anormalmente baixo, há um problema de firmware ou uma deficiência de hardware na cadeia de RF.
O Ganho da Antena do Módulo 4G é Otimizado para as Bandas de Frequência Mais Altas Usadas nos Centros Urbanos da UE?
Um bom módulo com firmware perfeito ainda falha se a antena não conseguir lidar com a frequência. Já vi câmeras com ótimas especificações terem um desempenho terrível porque a antena foi projetada apenas para 900 MHz.
A antena deve ser projetada para cobrir toda a faixa de 700–2700 MHz com ganho e VSWR aceitáveis em todas as bandas alvo. Para implantações urbanas europeias usando a B7 a 2600 MHz, o desempenho de banda alta da antena é crítico para atingir as velocidades de download necessárias para streaming de vídeo HD.
Otimização de ganho de antena câmera PTZ 4G
Por que o Design da Antena é um Risco Oculto
A maioria dos compradores foca no módulo 4G e no firmware. Eles esquecem que a antena é o primeiro e o último elo na cadeia de RF. Uma antena mal casada na Banda 7 (2600 MHz) pode perder 6–10 dB de sinal — essa é a diferença entre um fluxo de vídeo HD estável e uma conexão que cai a cada 30 segundos.
Em câmeras PTZ, o design da antena é ainda mais complicado. O corpo da câmera é geralmente de metal ou plástico grosso. O motor, a fiação e outros componentes eletrônicos criam interferência. A antena deve ser posicionada e ajustada para funcionar dentro desse ambiente, não apenas em um banco de testes aberto.
Especificações Chave da Antena a Solicitar
Ao avaliar o design da antena de um fornecedor, solicite estas medições:
| Parâmetro | Faixa Aceitável | Por que é importante |
|---|---|---|
| Faixa de frequência | 700–2700 MHz | Cobre da Banda 20 (800 MHz) à Banda 7 (2600 MHz) |
| Ganho de Pico | ≥ 3 dBi em todas as bandas | Garante sinal utilizável em áreas fracas |
| ROE | ≤ 2.0 em todas as bandas | Baixo VSWR significa transferência de energia eficiente |
| Eficiência | ≥ 50% | Maior eficiência = sinal mais forte no mundo real |
| Polarização | Omnidirecional ou configurável | Câmeras PTZ giram, então a antena deve funcionar em todas as orientações |
Antena Interna vs. Externa
Para câmeras PTZ implantadas em locais externos fixos, sempre recomendo uma antena externa com conector SMA. Eis o porquê:
- Antenas externas podem ser montadas acima de obstruções, longe da carcaça metálica da câmera. Isso oferece um desempenho 3–6 dB melhor em comparação com uma antena interna em bandas altas como a B7.
- Antenas internas economizam custo e simplificam a instalação. Mas sofrem com o bloqueio do sinal pelo corpo da câmera, especialmente em 2600 MHz, onde os comprimentos de onda são curtos e facilmente absorvidos por materiais.
O Desafio da B7 em 2600 MHz
A B7 é a banda mais exigente para o design de antenas. Em 2600 MHz, o comprimento de onda é de apenas cerca de 11,5 cm. Pequenas mudanças na colocação da antena — mesmo alguns milímetros — podem deslocar a frequência de ressonância e matar o desempenho. O PA (Amplificador de Potência) e o LNA (Amplificador de Ruído Baixo) no front-end de RF também devem ser classificados para esta frequência.
Eu testo cada design de antena medindo a curva VSWR de 700 MHz a 2700 MHz usando um analisador de rede8. Se o VSWR exceder 2,5 em qualquer banda alvo, voltamos ao fornecedor da antena e solicitamos um redesenho. Esta etapa adiciona uma semana ao desenvolvimento, mas evita falhas de campo que custam muito mais.
Conselhos Práticos para Compradores
Peça ao seu fornecedor o gráfico VSWR da antena — um gráfico simples que mostra a correspondência de impedância em toda a faixa de frequência. Se eles não puderem fornecer um, isso é um sinal de alerta. Um fabricante que controla seu próprio design de antena e testes de RF (como fazemos na Loyalty-Secu) pode compartilhar esses dados rapidamente. Um revendedor ou montador geralmente não pode.
Conclusão
O suporte completo da banda europeia requer o hardware de módulo correto, máscaras de banda de firmware desbloqueadas, sintonia de antena adequada e conformidade RED verificada — verifique todos os quatro antes de comprar.
