Eu já vi ghosting1 arruinar uma imagem noturna clara. Ele transforma um sistema a laser potente em um resultado borrado e de baixa confiança, e isso me custa tempo, confiança e dinheiro.
O ghosting no modo Laser Night geralmente vem de luz dispersa que reflete dentro da janela da câmera, do caminho da lente ou da área do sensor. Eu o reduzo isolando o caminho da luz, usando o revestimento AR correto, controlando o ângulo do vidro e ajustando a saída e o foco do laser.

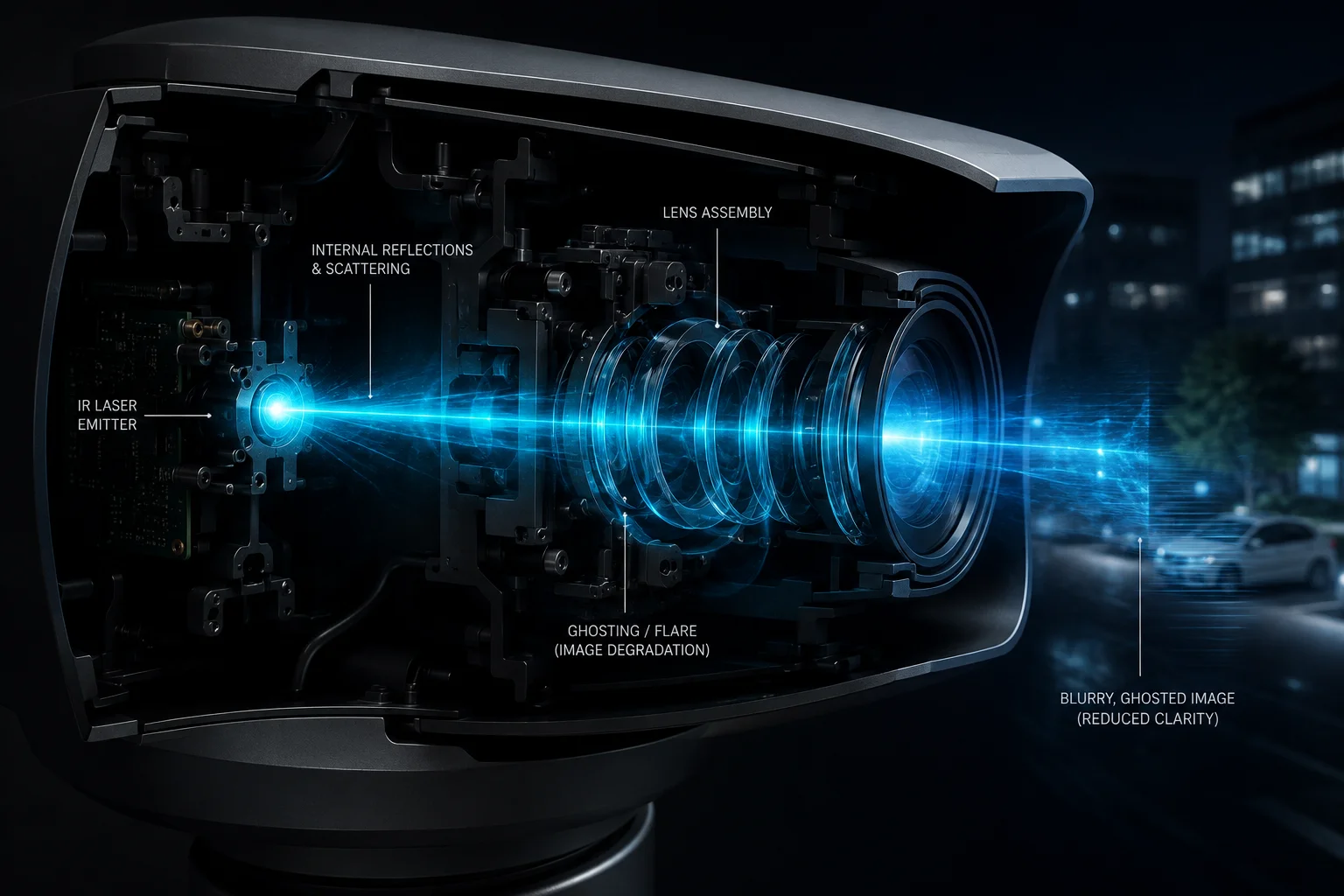

Câmera PTZ com ghosting laser noturno
Eu sei que esse problema piora quando levo o zoom de longo alcance ao limite. Então, eu o trato como um problema de sistema, não apenas um problema de lente. Eu olho para o vidro, a vedação, o caminho do laser, o ângulo e o software juntos.
Índice
O vidro da janela possui um revestimento antirreflexo (AR)2 interno para bloquear o reflexo do laser?
Eu já vi câmeras falharem à noite porque o vidro parecia limpo, mas ainda refletia muita luz do laser. Esse tipo de reflexo oculto pode fazer um sistema potente parecer fraco.
Um revestimento AR interno adequado pode reduzir o reflexo do laser, diminuindo a reflexão da superfície no comprimento de onda exato do laser. Para uso noturno com laser, prefiro um revestimento ajustado para a banda IR9, porque um revestimento normal geralmente não impede reflexos fortes de banda estreita com eficácia suficiente.

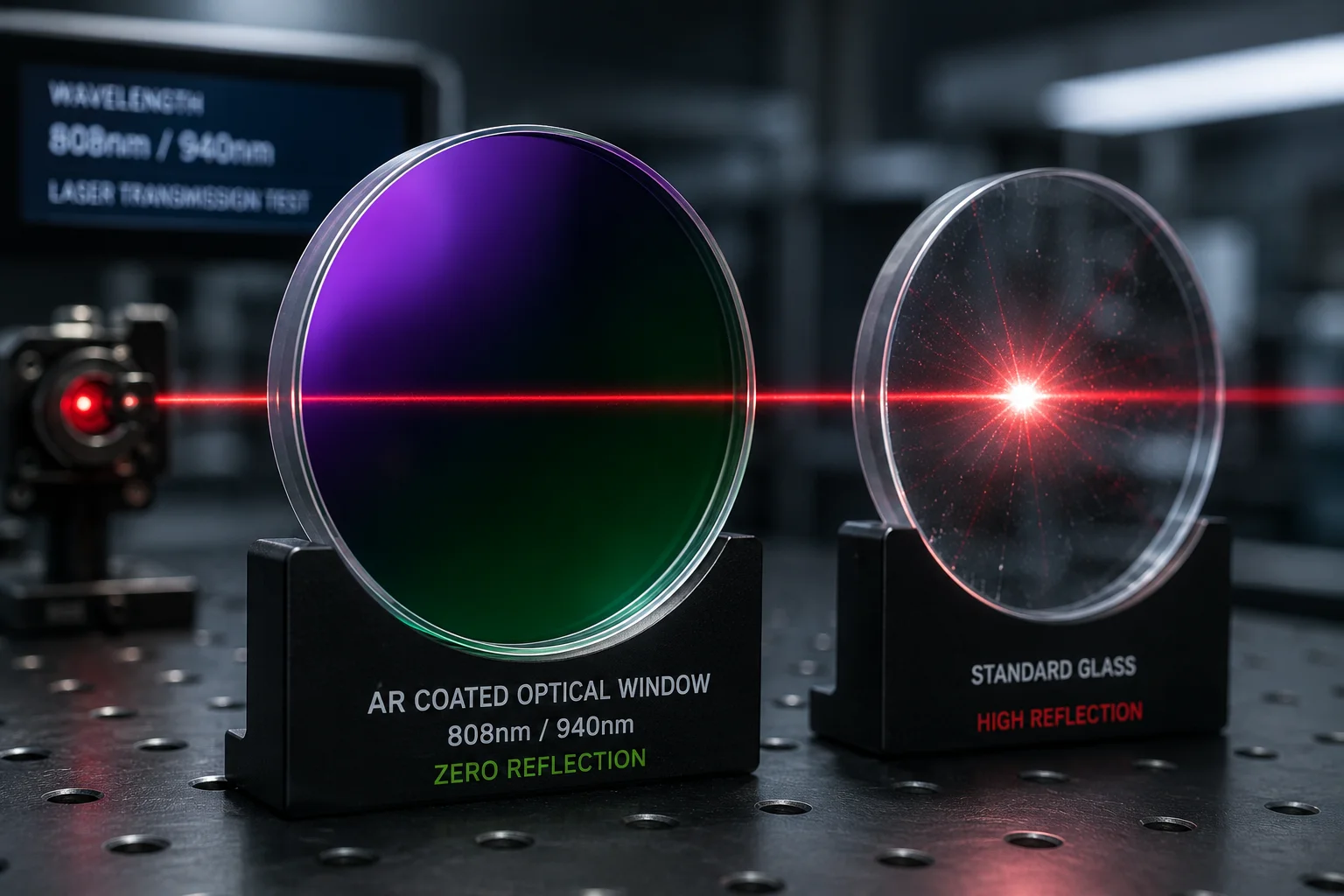

Revestimento AR, reflexo de laser, vidro da janela
Eu sempre começo pelo vidro. Se o revestimento da janela estiver errado, o resto do sistema continua lutando contra o mesmo problema. Uma camada antirreflexo padrão para luz visível pode parecer boa no papel, mas ainda pode não capturar o comprimento de onda real do laser usado no modo noturno. Isso significa que o feixe atinge a janela, reflete e retorna para o caminho óptico. Então, obtenho um ponto brilhante, um halo ou uma imagem fantasma perto do centro ou da borda do quadro.
Por que o revestimento importa mais do que as pessoas pensam
Eu trato o revestimento AR como um problema de correspondência de comprimento de onda. Se o laser usa 808 nm ou 940 nm, o revestimento deve ser construído para essa banda. Se não for, a energia refletida permanece muito alta. Em longo alcance Câmera PTZ3, mesmo uma pequena porcentagem de reflexão pode se tornar um artefato visível após múltiplos saltos internos. O problema cresce em zoom mais alto porque o campo de visão fica mais restrito, então a luz dispersa ocupa mais do quadro.
O que verifico em projetos reais
| Item de verificação | O que procuro | Por que é importante |
|---|---|---|
| Banda de revestimento | Corresponde ao comprimento de onda do laser | Corta a reflexão direta |
| Qualidade do revestimento | Camada uniforme, sem manchas | Evita reflexos locais |
| Espessura do vidro | Estável e controlado | Reduz caminhos de salto extras |
| Limpeza da superfície | Sem óleo, poeira ou película | Limita a dispersão |
Eu também me lembro que o revestimento sozinho não é mágica. Se a janela estiver muito perto da lente, ou se a carcaça permitir que o feixe atinja o vidro em um ângulo ruim, ainda posso ver fantasmas. Então, eu uso o revestimento como uma camada, não como a resposta completa. Quando projeto ou testo uma câmera, faço uma pergunta simples: a janela ajuda o laser a passar limpo, ou ela se torna um espelho dentro do sistema? Essa pergunta geralmente me diz onde procurar em seguida.
Como a “Barreira de Luz” física entre o laser e a lente impede o vazamento de luz interno?
Aprendi que uma forte barreira de luz pode resolver problemas que o software não consegue esconder completamente. Quando o laser e a lente compartilham muito espaço aberto, a luz dispersa encontra um caminho. Então, vejo vazamentos internos que parecem fantasmas.
Uma barreira física de luz4 bloqueia os caminhos diretos e refletidos do laser entre o emissor e a lente. Funciona melhor quando a câmera usa uma rota óptica selada, uma junta preta e um layout de janela dividida que mantém o lado do laser e o lado da lente separados.

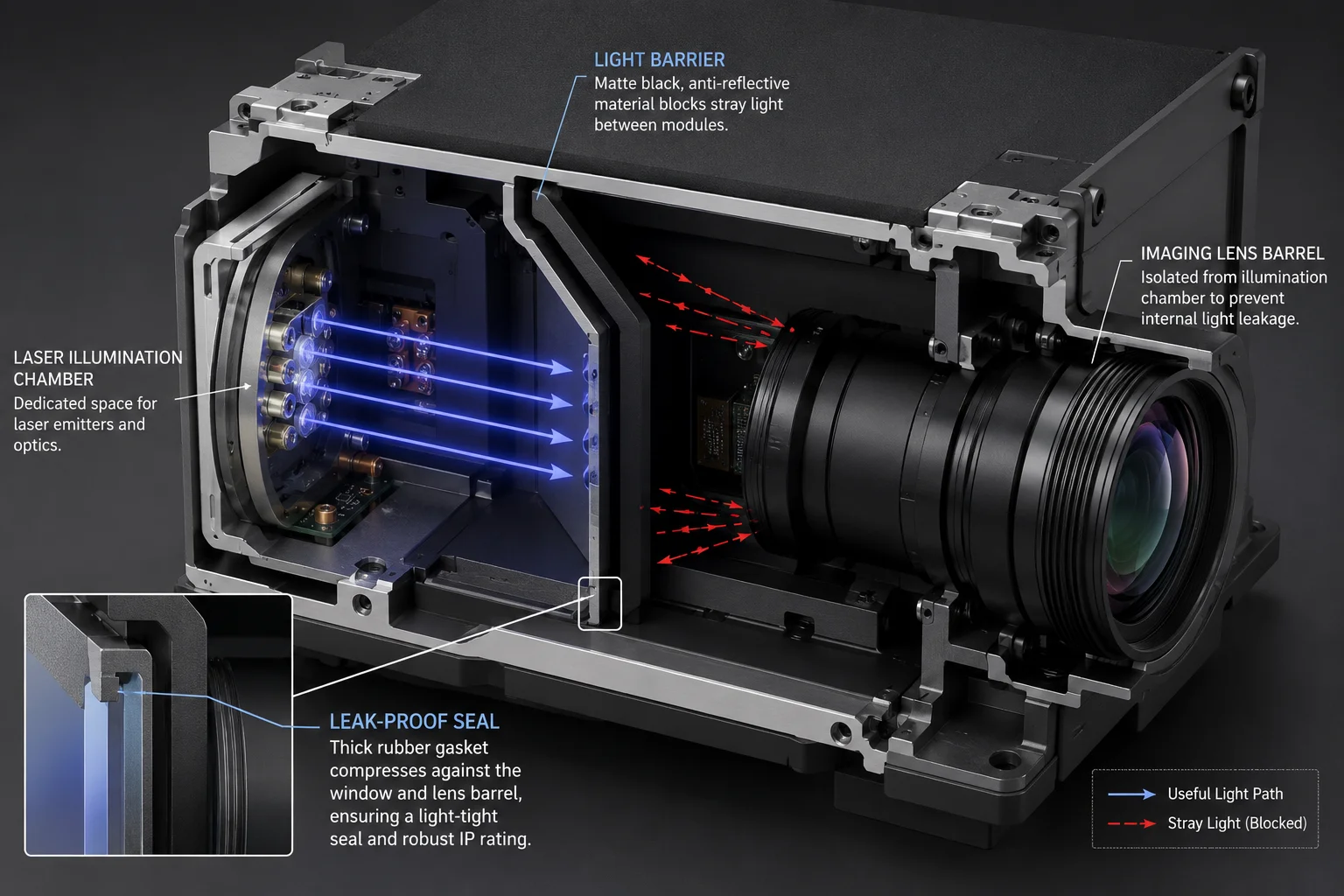

Barreira de luz entre o laser e a lente da câmera PTZ
Penso na barreira de luz como uma parede dentro da caixa. Sua função é simples. Ela impede que a luz se mova para onde não deveria. Em uma câmera noturna a laser, até mesmo uma pequena fresta pode criar um problema. A luz pode ricochetear na parede interna, atingir a janela novamente e voltar para a lente. É por isso que prefiro um bloqueio físico rígido em vez de esperar que o processador de imagem possa limpar tudo depois.
O que um bom design de barreira faz
Uma boa barreira faz três coisas. Primeiro, ela impede a linha de visão direta entre o emissor a laser e a lente da câmera. Segundo, ela reduz a dispersão lateral da caixa interna. Terceiro, ela força a luz a seguir apenas o caminho pretendido. Se a câmera usar uma vedação de borracha preta ao redor do cano da lente, essa vedação deve pressionar firmemente contra a janela óptica5. Isso ajuda a remover pequenas frestas de ar que podem agir como minúsculas câmaras refletoras.
Uma comparação simples
| Escolha de design | Resultado | Risco de fantasmas |
|---|---|---|
| Câmara compartilhada aberta | A luz pode se espalhar livremente | Alta |
| Divisor parcial | Algum vazamento permanece | Médio |
| Barreira totalmente selada | O caminho da luz permanece controlado | Baixa |
Eu também gosto de designs de vidro dividido6 quando o produto precisa de trabalho sério a laser de longo alcance. Nesse arranjo, a janela do laser e a janela da lente não são a mesma peça de vidro. Elas ficam em zonas diferentes com um divisor de metal ou revestido entre elas. Esse design me dá muito mais controle sobre reflexos e dispersão interna. Também ajuda quando preciso de desempenho estável em calor, chuva ou poeira, porque a barreira faz mais do que bloquear a luz. Ela também suporta toda a estrutura óptica.
Para mim, o ponto principal é este: se a luz puder viajar livremente dentro da caixa, os fantasmas continuarão voltando. Um patch de software pode escondê-lo por um momento, mas uma barreira física remove o próprio caminho. Essa é a solução mais limpa, e é a que eu confio primeiro.
O vidro está inclinado em um ângulo específico para desviar reflexos de laser dispersos para longe do sensor?
Já vi vidro plano causar um efeito de espelho limpo, mas desagradável. O laser atinge a superfície, ricocheteia e cai exatamente onde eu não quero. Esse é um problema de pequeno ângulo que cria um grande problema de imagem.
Sim, um pequeno ângulo de inclinação pode ajudar a afastar reflexos indesejados do sensor. Mesmo uma inclinação suave de 1–3° no vidro pode mover o feixe refletido para fora do eixo óptico, de modo que o sensor veja menos reflexos e menos artefatos fantasmas.

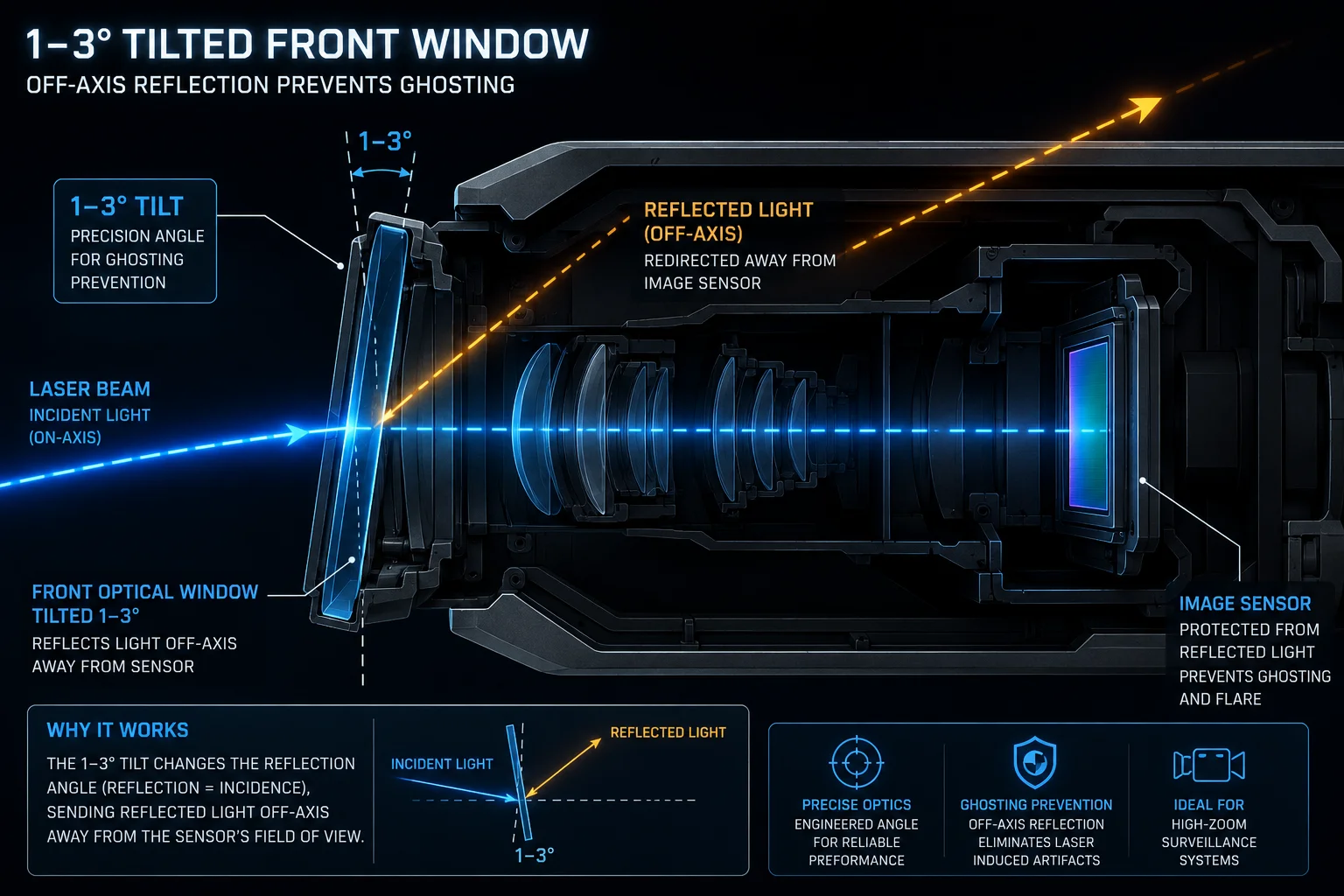

Vidro inclinado para desviar reflexos de laser indesejados
Gosto desse método porque é simples e físico. Não depende de suposições de software. Ele muda o caminho do próprio reflexo. Quando o vidro está plano e paralelo ao caminho do sensor, a luz refletida pode retornar diretamente para a lente. Quando eu inclino o vidro um pouco, o reflexo sai em um ângulo diferente. Isso significa que o rebote mais forte erra o sensor em vez de cair nele.
Por que uma pequena inclinação funciona
A ideia é básica. A luz reflete no mesmo ângulo em que chega. Portanto, se o vidro frontal estiver plano, o reflexo muitas vezes segue um caminho reto de volta para o sistema de imagem. Se eu inclinar o vidro, o caminho de retorno muda. O sensor não fica mais na linha de reflexão mais forte. Isso é muito útil no modo noturno de zoom alto e estreito, porque a câmera é mais sensível a qualquer linha ou ponto interno brilhante.
Coisas que tenho em mente
| Fator de inclinação | Efeito no reflexo | Risco se feito incorretamente |
|---|---|---|
| Vidro plano de 0° | O reflexo retorna reto | Fantasmas altos |
| Pequena inclinação | O reflexo se move fora do eixo | Baixo a médio |
| Inclinação excessiva | A distorção da imagem pode aumentar | Novos problemas ópticos |
Não quero exagerar no ângulo. Se a inclinação se tornar muito grande, posso criar deslocamento de foco, desfoque nas bordas ou efeitos de espessura de janela desigual em todo o quadro. Por isso, uso um ângulo pequeno e controlado. Também testo a câmera no nível de zoom real, não apenas em uma configuração de zoom próxima. Um ângulo de vidro que parece bom em 10X pode se comportar de maneira diferente em 40X, porque o caminho óptico é mais apertado e mais sensível.
Na prática, verifico a imagem ao vivo enquanto aponto a câmera para um alvo de alto reflexo à noite. Então, observo o reflexo se mover. Se o reflexo sair da área central, a inclinação está ajudando. Se a imagem começar a parecer desigual, sei que ultrapassei o limite. Para mim, o melhor ângulo é aquele que reduz os fantasmas sem piorar a imagem de outras maneiras.
Posso ajustar o deslocamento do foco do laser para minimizar artefatos de ghosting no zoom máximo de 40X?
Usei o ajuste de deslocamento de foco quando as óticas já eram boas, mas os fantasmas ainda apareciam em zoom longo. Não é a primeira solução que uso, mas pode ajudar muito quando o laser e a lente precisam de um melhor alinhamento.
Sim, posso ajustar o deslocamento de foco do laser7 para reduzir os fantasmas em zoom 40X, mas apenas dentro de uma faixa segura. O objetivo é alinhar o ponto do laser com o campo de visão da lente para que o feixe permaneça útil sem criar artefatos internos brilhantes.

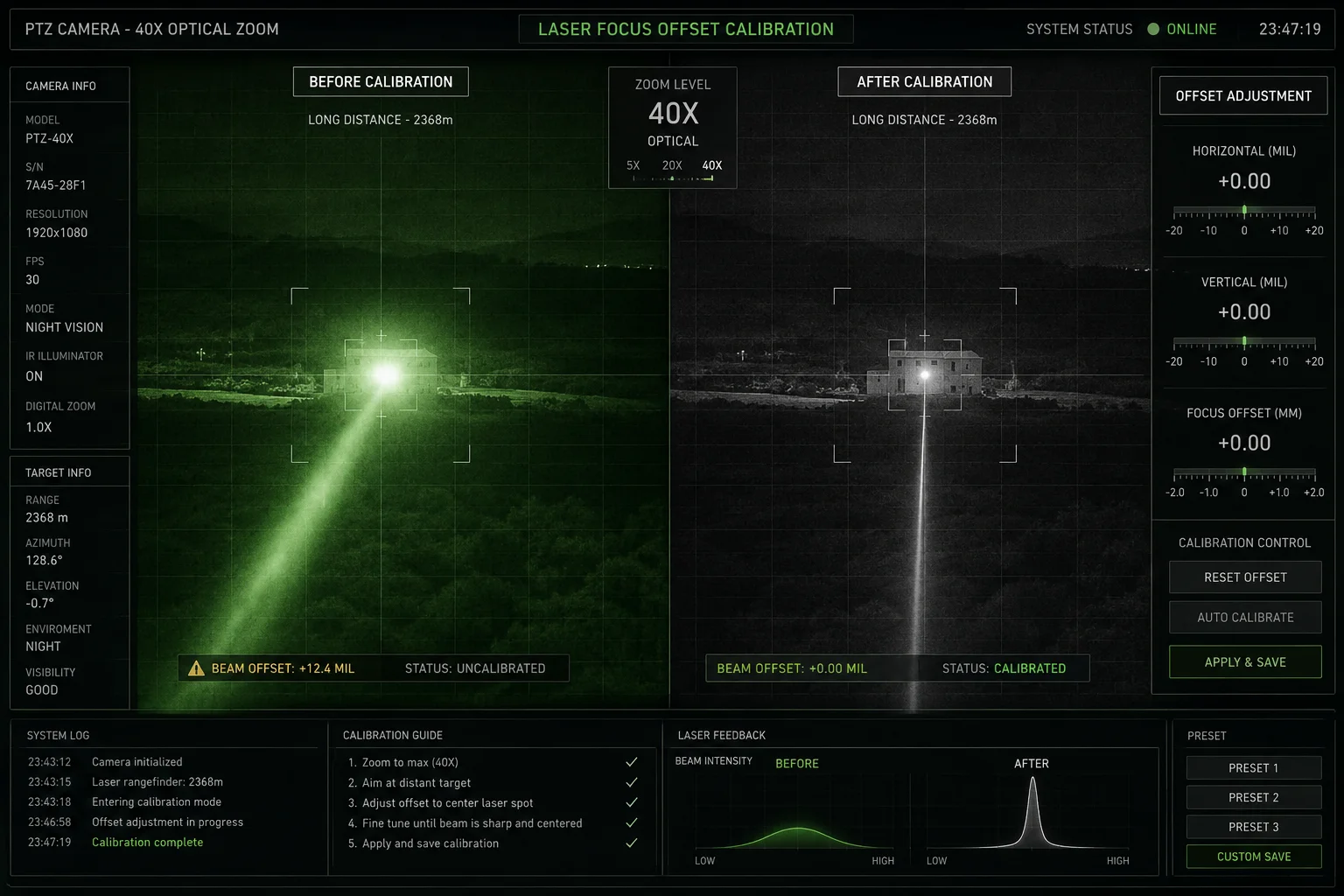

Deslocamento de foco a laser com zoom 40X controle de fantasmas
Eu trato o deslocamento de foco como calibração fina, não como reparo de hardware ruim. Se o feixe de laser for muito estreito, muito forte ou mal centralizado, a ótica pode criar um ponto quente dentro do caminho da câmera. Em Zoom de 40X8, o sensor vê uma área menor, então qualquer erro se torna mais fácil de notar. Uma pequena mudança de deslocamento pode mover o ponto brilhante para fora da zona crítica. Isso pode tornar a imagem mais limpa e fácil de usar no trabalho real.
Como abordo o ajuste de deslocamento
Primeiro, testo a câmera em uma cena escura com alvos reflexivos conhecidos. Em seguida, altero o deslocamento em pequenos passos. Observo três coisas: a forma do ponto quente, a quantidade de halo e a estabilidade dos detalhes do alvo. Se o fantasma diminuir, mas o alvo permanecer nítido, continuo nessa direção. Se o alvo ficar fraco ou irregular, paro e volto.
Lista de verificação de ajuste de deslocamento
| Etapa | Ação | O que eu espero |
|---|---|---|
| 1 | Comece com o deslocamento padrão | Imagem de linha de base |
| 2 | Mude em pequenos passos | Mudanças de fantasmas |
| 3 | Teste com zoom 40X | Resultado real do pior caso |
| 4 | Compare dia e noite | Verifique efeitos colaterais |
Também quero ter cuidado com o pensamento apenas de software. Se o barril da lente, a janela ou a barreira já estiverem errados, o ajuste de deslocamento apenas mascara o problema. Mas quando a ótica está quase certa, o ajuste de deslocamento me dá uma correção útil de última milha. Isso importa muito para clientes como David, porque ele não quer uma câmera que só funciona após dez truques ocultos. Ele quer um sistema que permaneça estável em campo. Portanto, uso o ajuste de deslocamento para polir o resultado, não para cobrir um design fraco.
Conclusão
Eu removo fantasmas de laser corrigindo a ótica primeiro, depois ajustando o laser, a janela e o software juntos para uma imagem noturna limpa.
