Vi muitos projetos de vigilância solar falharem por um motivo: ninguém fez os cálculos da bateria antes da instalação. O sistema morre no terceiro dia chuvoso, e o cliente liga para você — irritado.
Para calcular os dias de espera, divida a energia utilizável da bateria (Wh × DOD × eficiência) pelo consumo total de energia diária do sistema (Wh/dia). Por exemplo, uma bateria LiFePO4 de 1200Wh com 80% de profundidade de descarga e 90% de eficiência lhe dá 864Wh de energia utilizável. Se o seu sistema PTZ 4G consome 240Wh por dia, você obtém aproximadamente 3,6 dias de autonomia com zero entrada solar.

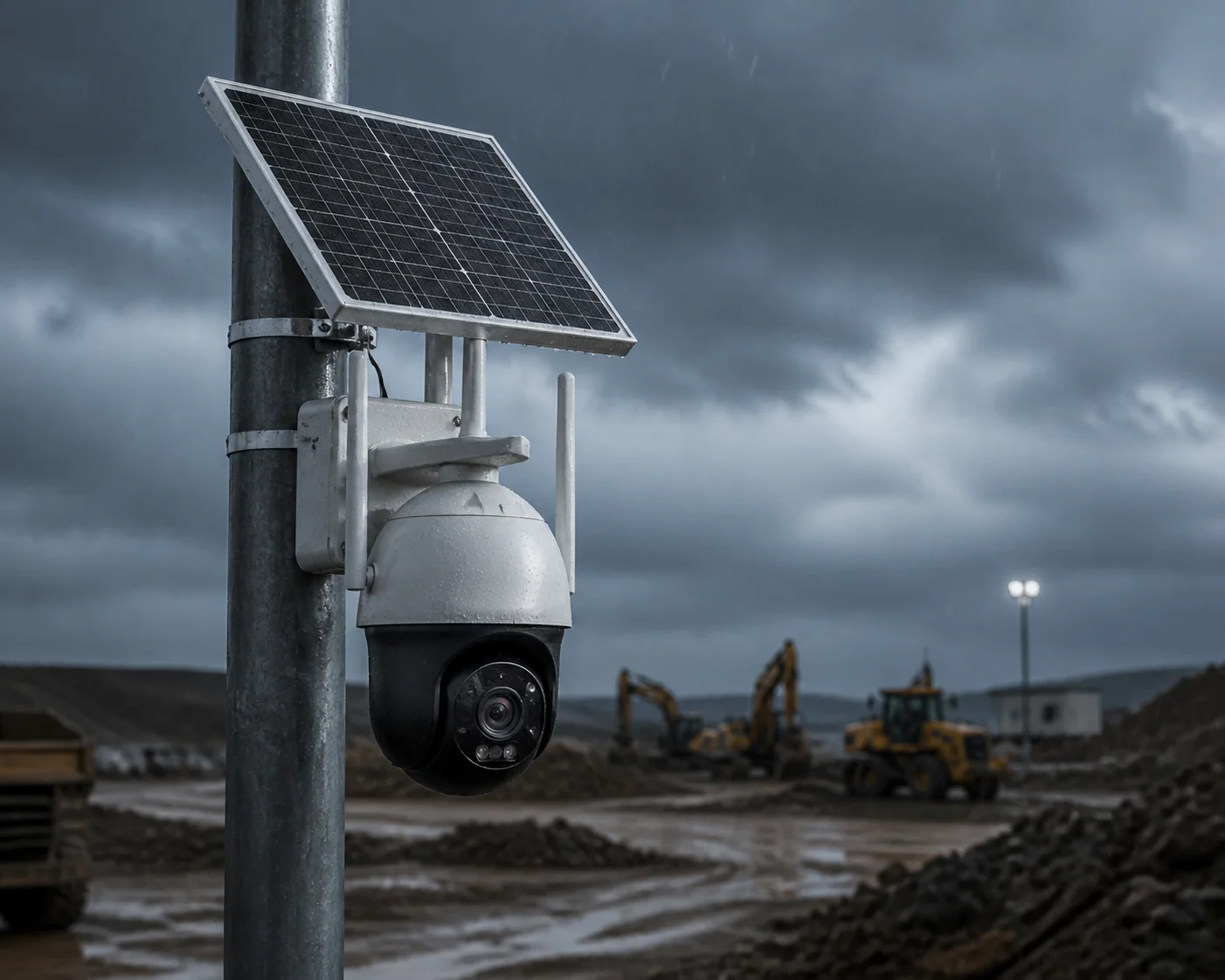

Cálculo dos dias de espera da bateria da câmera PTZ solar
Abaixo, vou guiá-lo por cada parte desta fórmula. Mostrarei os números reais, os erros comuns e os truques de engenharia que aprendi em mais de uma década construindo sistemas PTZ solares 1 na Loyalty-Secu. Se você está dimensionando uma bateria para um rancho no Texas ou um canteiro de obras no Canadá, este guia fornece a matemática exata.
Índice
Qual é a fórmula matemática para prever o tempo de execução durante dias chuvosos consecutivos?
Recebo essa pergunta de quase todos os integradores com quem trabalho. Eles compram um kit de vigilância solar 2, e a primeira coisa que perguntam é: “Quantos dias ele durará se o sol desaparecer?”
A fórmula principal é: Dias de Autonomia = (Capacidade da Bateria em Wh × DOD × η) ÷ (Potência Média do Sistema em W × 24 horas). DOD é a profundidade de descarga (tipicamente 0,8 para lítio), e η é a eficiência do sistema (tipicamente 0,9). Isso lhe dá o número de dias completos que o sistema pode funcionar sem absolutamente nenhum carregamento solar.

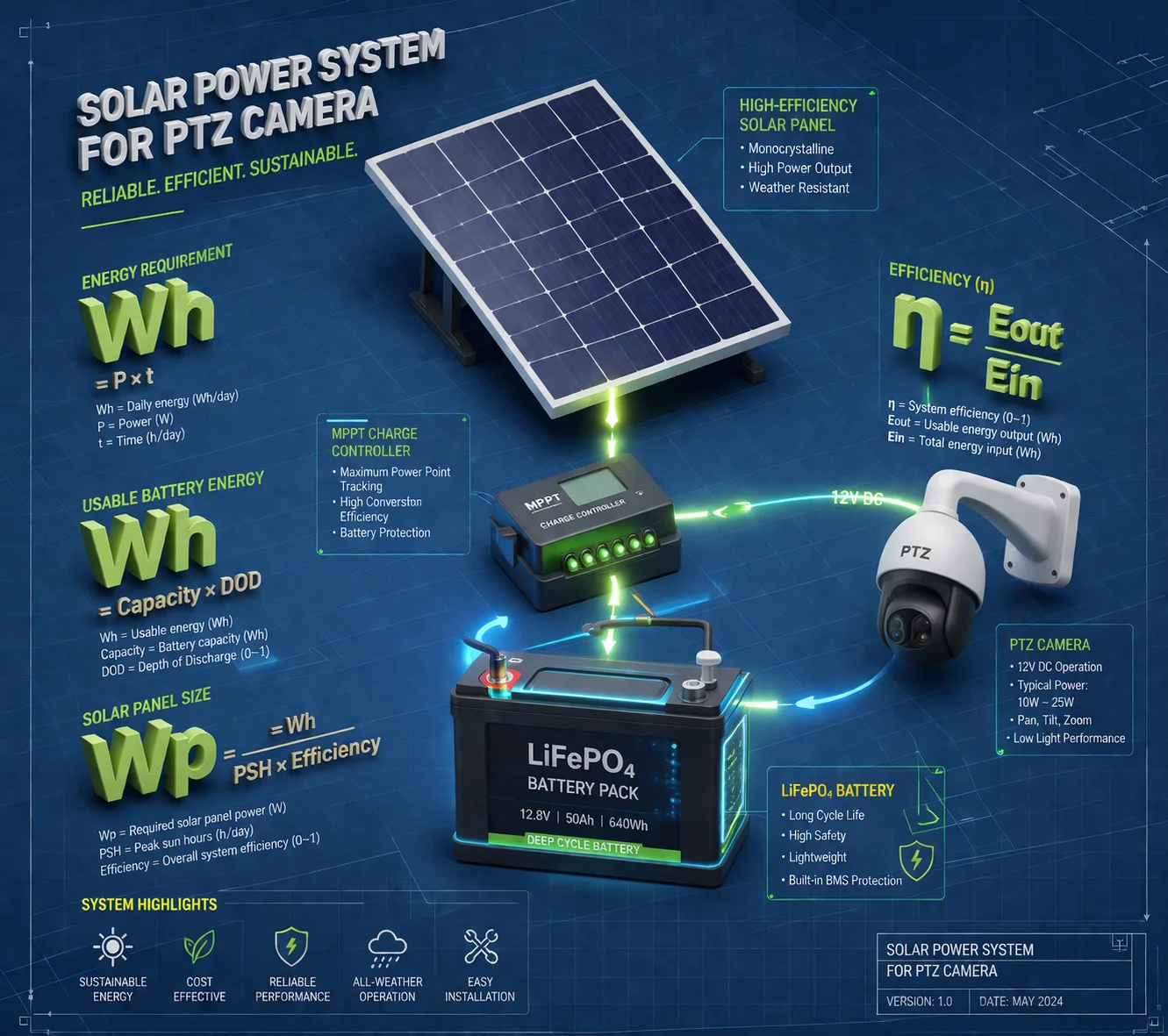

Fórmula de autonomia da bateria para câmera PTZ solar
Detalhando Cada Variável
Deixe-me explicar cada parte da fórmula para que você possa inserir seus próprios números.
| Variável | O Que Significa | Valor típico |
|---|---|---|
| Wh (Watt-horas) | Energia total armazenada na bateria. Calculada como Tensão × Ah. | 600Wh – 2400Wh |
| DOD (Profundidade de Descarga) | Quanta da bateria você pode usar com segurança antes de recarregar. | 0,8 para LiFePO4, 0,5 para Chumbo-Ácido |
| η (Eficiência) | Leva em conta a perda de conversão DC-DC, perda de cabo e perda do controlador. | 0,85 – 0,92 |
| Potência Média (W) | A potência média que todo o sistema consome ao longo de 24 horas. | 6W – 15W para PTZ solar típico |
Um Exemplo do Mundo Real
Deixe-me guiá-lo através de um cenário real. Digamos que você use uma bateria LiFePO4 de 12V e 100Ah 3. Isso lhe dá:
$$12V \times 100Ah = 1200Wh$$
Agora aplique DOD e eficiência:
$$1200Wh \times 0,8 \times 0,9 = 864Wh \text{ (utilizável)}$$
Se o seu sistema PTZ 4G consumir uma média de 10W ininterruptamente:
$$10W \times 24h = 240Wh/dia$$
Portanto, seus dias em standby são:
$$864Wh \div 240Wh/dia = 3,6 \text{ dias}$$
Isso significa aproximadamente 3,5 dias com zero luz solar. Eu sempre digo aos meus clientes: este é o número do pior cenário. Na realidade, mesmo em dias nublados, o desempenho do seu painel solar em baixa luminosidade desempenho do seu painel solar em baixa luminosidade 4 ainda produz cerca de 10–20% de sua capacidade nominal. Portanto, o tempo de execução real é geralmente um pouco mais longo. Mas para o planejamento do projeto, sempre uso zero entrada solar como linha de base. Isso te mantém seguro.
O Cálculo Reverso — Dimensionamento da Sua Bateria
Se você já sabe quantos dias chuvosos você precisa sobreviver, basta inverter a fórmula:
$$\text{Wh Necessários} = \frac{\text{Consumo Diário (Wh)} \times \text{Dias Alvo}}{\text{DOD} \times \eta}$$
Por exemplo, se você quiser 5 dias de backup a 240Wh/dia:
$$\frac{240 \times 5}{0,8 \times 0,9} = 1667Wh$$
Isso é cerca de uma bateria de 12V 139Ah. Eu geralmente arredondo para o próximo tamanho padrão — então eu recomendaria um pacote de 12V 150Ah. Esse hábito de “arredondar para cima” salvou muitos dos meus clientes de desligamentos inesperados.
O consumo de energia do módulo 4G reduz significativamente meu tempo de espera?
Eu vi integradores ignorarem o módulo 4G ao estimar o consumo de energia. Então eles se perguntam por que a bateria morre um dia inteiro mais cedo do que o esperado.
Sim, um módulo 4G adiciona 2W–5W de consumo de energia constante, o que pode reduzir seu tempo de espera em 20–40% dependendo da carga total do sistema. Ao longo de 24 horas, um módulo 4G de 4W sozinho consome 96Wh — essa é uma porção significativa da capacidade utilizável de uma pequena bateria.

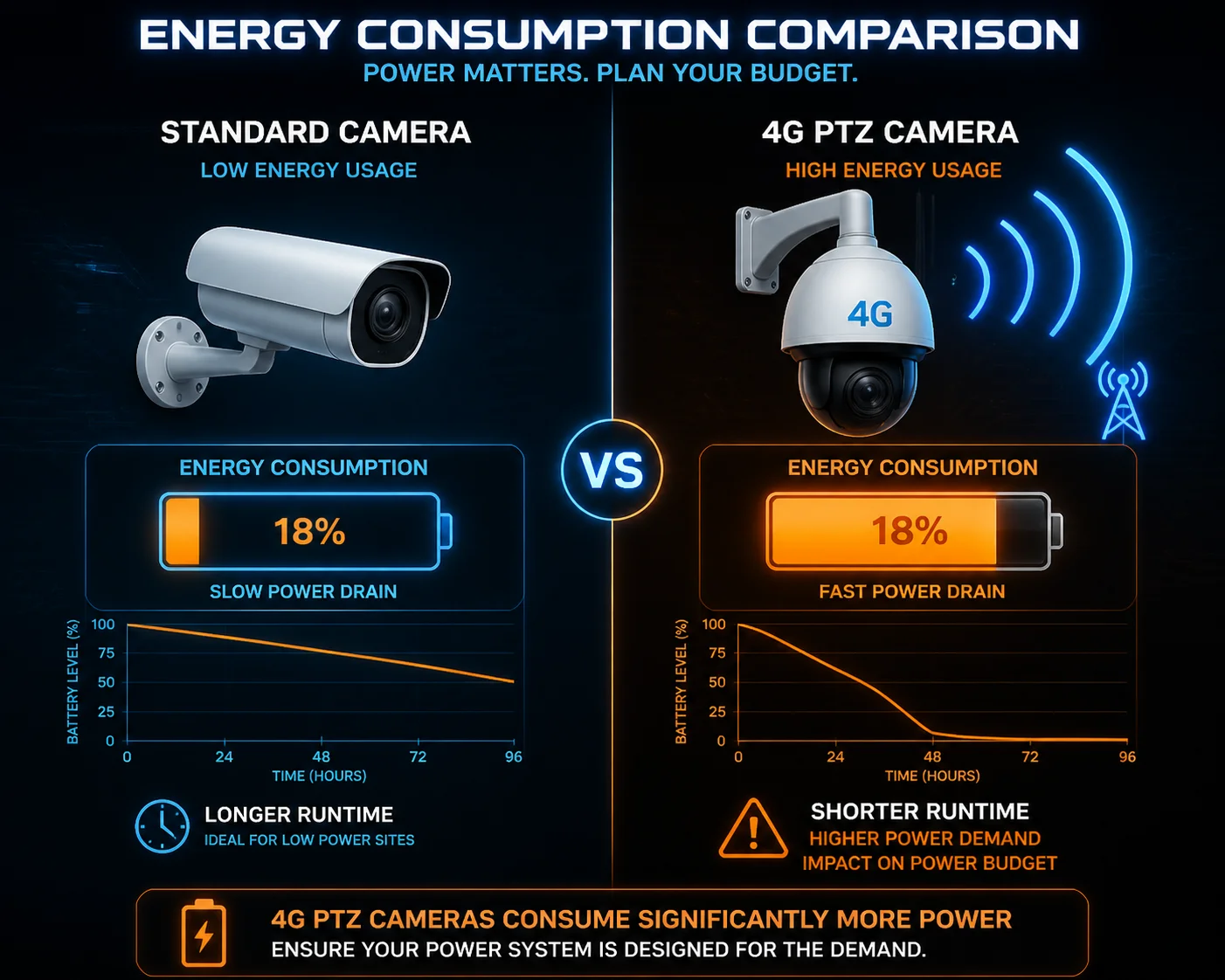

Impacto do consumo de energia do módulo 4G na bateria da câmera solar
Por que o consumo de energia 4G é fácil de subestimar
A maioria das pessoas olha para a folha de especificações do módulo 4G e vê “3W típico”. Mas esse número é apenas para o modo ocioso. Quando o módulo está transmitindo ativamente vídeo ou enviando clipes de alarme, o consumo atinge picos de 5W–8W. E se o sinal celular for fraco — como em uma área rural ou uma fazenda remota — o módulo aumenta sua potência de transmissão para manter a conexão. Eu medi módulos 4G consumindo mais de 7W em condições de baixo sinal por horas a fio.
Aqui está uma análise que uso em minhas próprias propostas de projeto:
| Estado de Atividade 4G | Consumo de energia | Horas por Dia | Energia diária (Wh) |
|---|---|---|---|
| Ocioso / Apenas Heartbeat | 2W – 3W | 20h | 40 – 60Wh |
| Transmissão ao vivo / Upload de clipes | 5W – 8W | 2h | 10 – 16Wh |
| Transmissão amplificada de baixo sinal | 6W – 9W | 2h | 12 – 18Wh |
| Total diário estimado de 4G | 24h | 62 – 94Wh |
Como Lidar com Isso no Design do Sistema
Na Loyalty-Secu, eu incorporo isso no firmware. Nossas câmeras solares 4G 5 usam uma estratégia adaptativa de heartbeat. Quando a tensão da bateria está saudável (acima de 12,2V), o módulo mantém uma conexão normal — verificando a cada 30 segundos. Quando a tensão cai abaixo de 11,8V, o firmware automaticamente estende o intervalo de heartbeat para cada 5 minutos. Isso sozinho reduz o uso de energia 4G em cerca de 60%.
Também dou aos meus clientes a opção de definir “agendamentos de upload”.” Em vez de enviar todos os eventos de movimento em tempo real, a câmera armazena clipes localmente e os envia em lote durante as horas de pico solar (10h às 14h). Dessa forma, o módulo 4G fica a maior parte do tempo ocioso à noite, quando não há entrada solar. É uma mudança simples, mas pode adicionar um dia inteiro extra de tempo de espera.
A lição aqui é clara: não trate o 4G como um recurso “gratuito”. Orce sua energia assim como você orça o consumo de energia da câmera e do iluminador infravermelho 6. E se o local de implantação tiver sinal fraco, adicione 20% à sua estimativa de energia 4G.
Quanta “capacidade de reserva” devo deixar para evitar danos por descarga profunda?
Aprendi essa lição da maneira mais difícil. No início da minha carreira, deixei um cliente descarregar suas baterias de chumbo-ácido em 100% de DOD. Em seis meses, as baterias estavam mortas. Esse único erro custou mais do que todo o sistema de câmeras.
Você deve sempre reservar pelo menos 20% da capacidade de uma bateria LiFePO4 (80% de DOD) e 50% da capacidade de uma bateria de chumbo-ácido (50% de DOD). Ir além desses limites acelera a perda permanente de capacidade. Para climas frios abaixo de 0°C, adicione um buffer adicional de 15-30% para levar em conta a eficiência química reduzida.
Capacidade de reserva de bateria para sistema de vigilância solar
Compreendendo o DOD e a vida útil da bateria
DOD significa Profundidade de Descarga. Ele informa qual porcentagem da energia total da bateria você realmente usa antes de recarregar. Quanto mais fundo você descarrega, menos ciclos de carga a bateria pode suportar.
Aqui está uma referência rápida que compartilho com todos os clientes:
| Tipo de Bateria | DOD recomendado | Vida útil do ciclo neste DOD | Notas |
|---|---|---|---|
| Chumbo-ácido (AGM/GEL) | 50% | ~500 ciclos | Mais acessível inicialmente, mas com vida útil curta |
| LiFePO4 | 80% | ~3000 ciclos | Melhor valor a longo prazo para vigilância solar |
| Lítio Ternário (NMC) | 70% | ~1000 ciclos | Peso mais leve, mas menos estável ao calor |
O Fator Clima Frio
Isso é algo que muitas pessoas em climas quentes esquecem. Mas se você vende para clientes no Canadá, norte dos EUA ou norte da Europa, não pode ignorar a temperatura.
A 0°C, uma bateria LiFePO4 perde cerca de 10–15% de sua capacidade utilizável. A -10°C, essa perda salta para 20–30%. Desempenho de bateria de chumbo-ácido em clima frio 7 é ainda pior no frio.
Eu adiciono um fator de correção de temperatura à fórmula para qualquer projeto abaixo de 5°C:
$$\text{Wh Utilizáveis Ajustados} = Wh \times DOD \times \eta \times T_{correção}$$
Para climas frios, defino $T_{correção}$ = 0.7 a 0.85, dependendo de quão extremo o inverno se torna.
Então, para uma bateria de 1200Wh em um inverno canadense:
$$1200 \times 0.8 \times 0.9 \times 0.75 = 648Wh$$
Compare isso com os 864Wh que você obtém em um clima ameno. Isso é uma redução de 25% — quase um dia inteiro de tempo de espera perdido. Eu sempre digo aos meus clientes: dimensionar sua bateria para o seu pior mês, não para o seu melhor mês.
O Buffer de Autodescarga
Mesmo quando o sistema está completamente desligado, as baterias perdem carga lentamente. Taxas de autodescarga de bateria LiFePO4 8 são cerca de 2–3% por mês. Chumbo-ácido pode ser 5–10% por mês. Para implantações de longo prazo, adiciono um buffer de 5% acima de tudo. É um número pequeno, mas ao longo de um período chuvoso de duas semanas, ele se acumula.
Minha Regra de Ouro de Engenharia
Após anos de experiência de campo, sigo o que chamo de Regra dos Três:
- Calcule seus dias teóricos de espera usando a fórmula.
- Multiplique a capacidade de bateria necessária por 1.25 como margem de segurança.
- Certifique-se de que o número final lhe dê pelo menos 3 dias completos de autonomia sem energia solar.
Se um projeto não puder atender a esse mínimo de 3 dias, recomendo uma bateria maior ou a ativação do modo de suspensão de baixo consumo de energia do nosso firmware. Essa regra manteve minha taxa de devolução de garantia abaixo de 1% nos últimos cinco anos.
A câmera pode calcular e relatar seus próprios “dias de autonomia” via firmware?
Eu costumava receber ligações de clientes perguntando: “Han, quanta bateria resta na minha câmera no Local 7?” Eles não tinham como saber sem ir verificar. É por isso que pressionei nossa equipe de P&D para incorporar esse recurso diretamente no firmware.
Sim, câmeras PTZ solares modernas podem estimar e relatar os dias restantes de autonomia através do firmware. Ao monitorar a tensão da bateria em tempo real, o consumo de corrente e os padrões de energia históricos, o sistema calcula quantos dias ele pode sobreviver sem entrada solar e envia esses dados para o seu VMS ou aplicativo móvel via 4G.

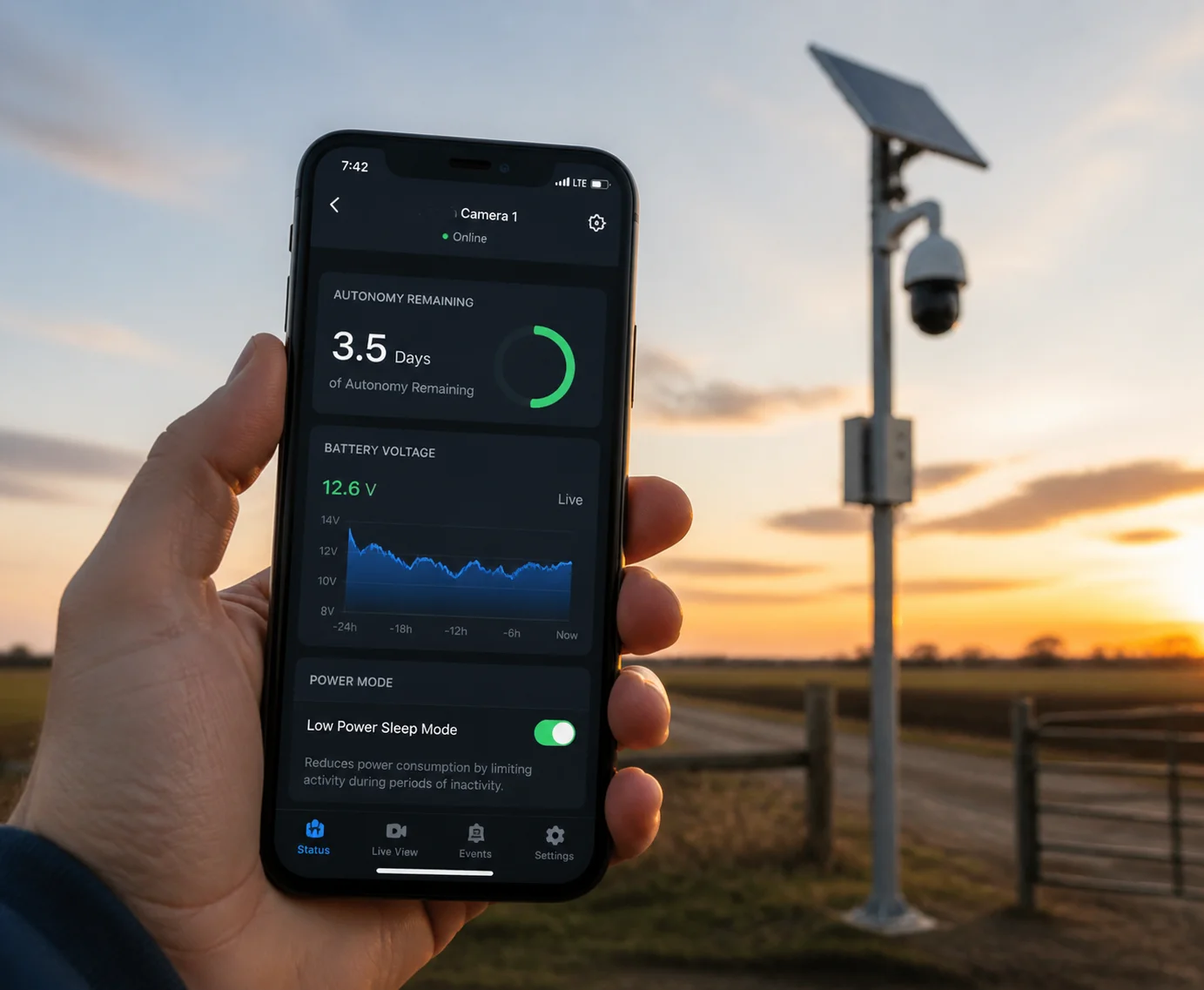

Relatório de autonomia de bateria por firmware para câmera PTZ solar
Como o Firmware Faz os Cálculos
A lógica dentro do nosso firmware é baseada na mesma fórmula que mostrei anteriormente. Mas, em vez de usar números fixos, ele usa dados ao vivo:
- Tensão da bateria em tempo real — mapeada para uma curva de estado de carga (SOC) específica para a química da bateria.
- Consumo médio de energia em rolagem — medido nas últimas 24–48 horas para capturar padrões de uso reais.
- Wh utilizáveis restantes — calculado a partir do SOC, menos o piso do DOD (predefinimos 20% de reserva).
A câmera então divide os Wh utilizáveis restantes pelo consumo diário médio móvel. O resultado é um valor de “Dias Restantes” que é atualizado a cada hora.
O que é Relatado e Como
Nossas câmeras enviam esses dados via 4G usando protocolos padrão. Se o seu cliente usar uma plataforma VMS como Milestone 9 ou uma plataforma em nuvem, eles poderão ver o status da bateria em seu painel. Também suportamos MQTT para integrações no estilo IoT.
Aqui está o que o firmware relata:
- Tensão da bateria (V)
- Estado de carga (%)
- Dias restantes estimados (número)
- Status da entrada solar (carregando / não carregando / falha)
- Alerta de bateria fraca (acionado quando os dias restantes caem abaixo de um limite definido pelo usuário — o padrão é 1,5 dias)
O Modo de Suspensão de Baixo Consumo
Este é o recurso do qual mais me orgulho. Quando a tensão da bateria cai abaixo de 11,5V (ajustável pelo usuário), a câmera entra em um modo de suspensão profunda. Veja o que acontece:
- O laser/iluminador infravermelho desliga completamente.
- O módulo 4G muda para um batimento cardíaco lento (uma vez a cada 10 minutos).
- A gravação de vídeo para — mas o sensor de movimento PIR permanece ativo.
- Se o PIR detectar uma pessoa ou veículo, a câmera acorda completamente em 3 segundos, grava um clipe, o envia e volta a dormir.
Neste modo, o consumo de energia cai de 10W para cerca de 1,5W–2W. Isso significa que uma bateria que duraria 3,5 dias em modo normal agora pode durar 10–12 dias em modo de suspensão. Para locais remotos como campos de petróleo, fazendas e canteiros de obras, este recurso é a diferença entre um sistema que sobrevive a uma tempestade e um que fica inoperante.
Por que isso é importante para sua empresa
Se você é um integrador de sistemas, este recurso economiza suas visitas técnicas. Você não precisa dirigir 320 km para verificar uma bateria. Você vê o status em sua tela. E quando o sistema envia um alerta de bateria fraca, você tem uma janela de 1–2 dias para responder — seja despachando uma equipe ou habilitando remotamente o modo de suspensão de seu telefone.
Eu construí isso porque entendo o custo real de uma visita ao local. Para integradores como David, que trabalham no Texas rural ou em Alberta remota, uma única visita técnica pode custar US$ 500–US$ 1.000 em mão de obra e combustível. Se o firmware puder evitar até mesmo uma viagem desnecessária por ano, ele se paga.
Conclusão
Os dias em espera se resumem a matemática simples: Wh de bateria utilizável dividido pelo consumo diário do sistema. Obtenha as entradas corretas — DOD, eficiência, consumo 4G, temperatura — e você nunca será surpreendido por uma câmera morta novamente. Para implantações avançadas, considere usar software de monitoramento de bateria solar 10 para rastrear vários locais remotos de um único painel.
