Já vi muitas câmeras PTZ 4G congelarem no pior momento possível — exatamente quando o cliente mais precisa de imagens ao vivo.
VBR (Taxa de Bits Variável)1 a lógica em uma câmera PTZ 4G não ajusta apenas a taxa de bits com base na complexidade da cena. Ela executa um loop de feedback em tempo real que monitora a saúde da rede — incluindo perda de pacotes, RTT e intensidade do sinal — e limita ativamente a saída do codificador para que o fluxo de vídeo nunca exceda a largura de banda de uplink 4G disponível. É assim que ele evita atrasos.

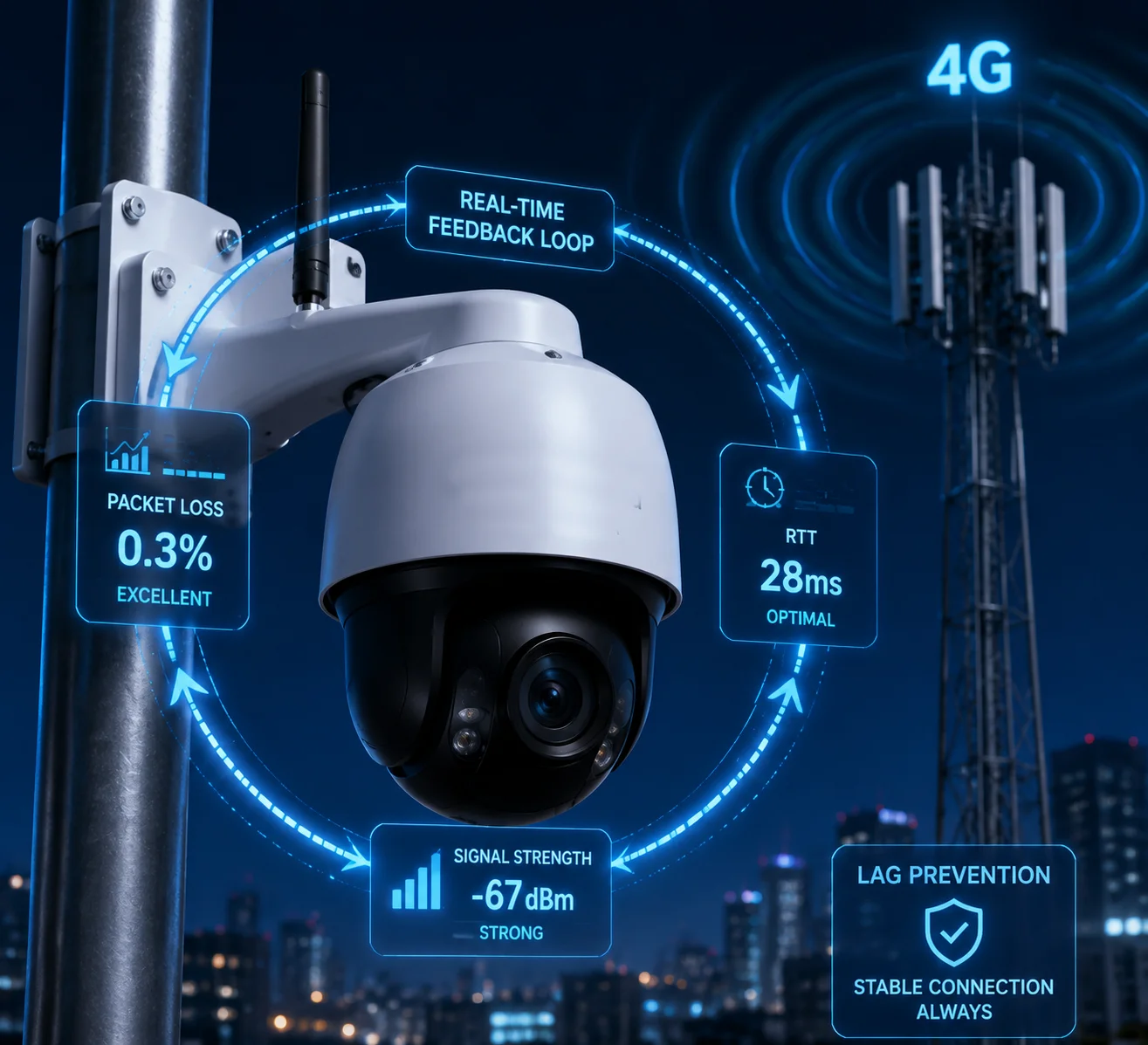

VBR taxa de bits variável câmera PTZ 4G prevenção de atrasos
Abaixo, detalho as quatro perguntas mais comuns que recebo de integradores de sistemas sobre o comportamento do VBR em redes LTE. Cada resposta aprofunda a lógica de engenharia para que você possa avaliar se as alegações de um fornecedor são reais ou apenas marketing.
Índice
O VBR pode reduzir a qualidade instantaneamente para manter um fluxo fluido de 30fps em sinal fraco?
Todo integrador com quem trabalho pergunta a mesma coisa: “A câmera vai congelar quando o sinal cair para duas barras em um local de trabalho remoto?”
Sim, um sistema VBR bem projetado pode reduzir a qualidade em milissegundos para manter o fluxo ativo. Ele faz isso aumentando o QP (Parâmetro de Quantização)2 valor no codificador, o que reduz os detalhes da imagem por quadro. Se a largura de banda cair ainda mais, o firmware também reduzirá a taxa de quadros de 30fps para 15fps ou até 10fps — trocando a suavidade pela continuidade.

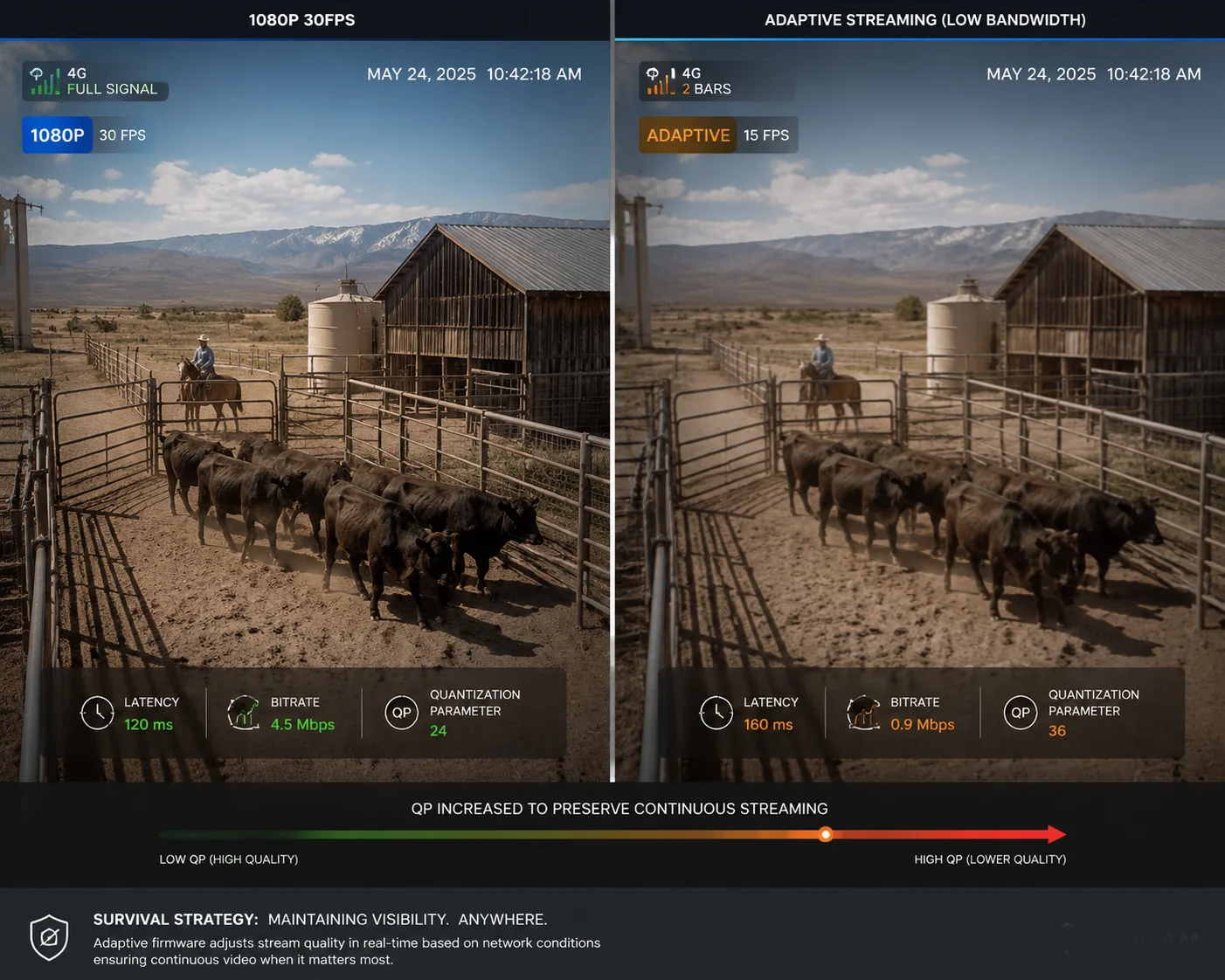

VBR queda de qualidade 4G sinal fraco câmera PTZ
A Verdadeira Pergunta: Quão Rápido é “Instantaneamente”?
A palavra “instantaneamente” é muito usada em folhas de especificações. Mas em termos de engenharia, o que importa é o tempo de reação do loop de controle de taxa3. Eis o que realmente acontece dentro da câmera quando o sinal 4G enfraquece:
O codificador não espera que o fluxo seja interrompido. Ele observa o buffer de envio. Quando os pacotes de saída começam a se acumular porque o módulo 4G não consegue enviá-los rápido o suficiente, o nível de preenchimento do buffer aumenta. Um bom firmware verifica esse buffer a cada 100 a 500 milissegundos. Assim que o buffer ultrapassa um limite — digamos, 70% cheio — o codificador aumenta imediatamente o valor QP.
O que o Aumento do QP Realmente Faz?
O QP controla a agressividade com que o codificador comprime cada quadro. Um QP mais alto significa mais compressão, o que significa um quadro menor, o que significa menos dados para enviar pelo link 4G com dificuldades. A imagem fica mais suave — você perde detalhes finos como bordas de placas de licença ou textura facial — mas o fluxo continua.
Aqui está uma visão simplificada de como o sistema se degrada graciosamente:
| Condição da Rede | Ação tomada | Taxa de bits típica | Taxa de quadros | Resolução |
|---|---|---|---|---|
| Sinal forte (RSRP > −85 dBm) | Faixa VBR normal | 2,5–3,5 Mbps | 30 fps | 1080p |
| Sinal moderado (RSRP −85 a −105 dBm) | QP aumentado, limite de taxa de bits reduzido | 1,5–2,0 Mbps | 30 fps | 1080p |
| Sinal fraco (RSRP −105 a −115 dBm) | Resolução + taxa de quadros reduzida | 0,8–1,2 Mbps | 15–20 fps | 720p |
| Sinal muito fraco (RSRP < −115 dBm) | Modo de degradação agressiva | 0,3–0,6 Mbps | 10-15 fps | 480p |
A Decisão da Taxa de Quadros
Cair de 30fps para 15fps não é uma falha. É uma estratégia deliberada de sobrevivência. Cada quadro que você remove economiza cerca de 1/3 da taxa de bits total. Quando você corta a taxa de quadros pela metade, você corta a demanda de dados quase pela metade. Para uma câmera de segurança em um poste movido a energia solar no meio de um rancho no Texas, um fluxo de 15fps que nunca trava é muito mais valioso do que um fluxo de 30fps que morre a cada dez minutos.
O Que Separa uma Câmera Boa de uma Ruim
Uma câmera barata continuará tentando enviar 30fps na resolução máxima até que o buffer transborde. Então o fluxo trava. O player mostra um círculo giratório. O usuário final liga para sua linha de suporte. Você envia um caminhão. Esse caminhão custa de R$ 300 a R$ 500 por visita na América do Norte rural.
Uma câmera projetada adequadamente — o tipo que construímos na Loyalty-Secu — tem uma estratégia de degradação em camadas. Começa aumentando o QP. Se isso não for suficiente, ela reduz a taxa de quadros. Se isso ainda não for suficiente, ela diminui a resolução. O fluxo se curva, mas não quebra. David, se você estiver implantando 50 câmeras em um corredor de dutos, essa é a diferença entre um projeto lucrativo e um pesadelo de garantia.
Qual é a configuração de “Taxa de Bits Alvo” vs. “Taxa de Bits Máxima” para confiabilidade 4G ideal?
Recebo essa pergunta em quase todas as chamadas técnicas. As pessoas confundem essas duas configurações, e a configuração errada é a principal causa de falhas de fluxo 4G que vejo em campo.
“Taxa de Bits Alvo” é a taxa de bits média que o codificador visa em condições normais. “Taxa de Bits Máxima” é o teto rígido que o codificador nunca excederá, mesmo durante cenas complexas. Para confiabilidade 4G, defina o Alvo para cerca de 60–70% da sua velocidade de uplink medida, e defina o Máximo para não mais que 80–85% do uplink. Isso deixa margem para flutuações do LTE.

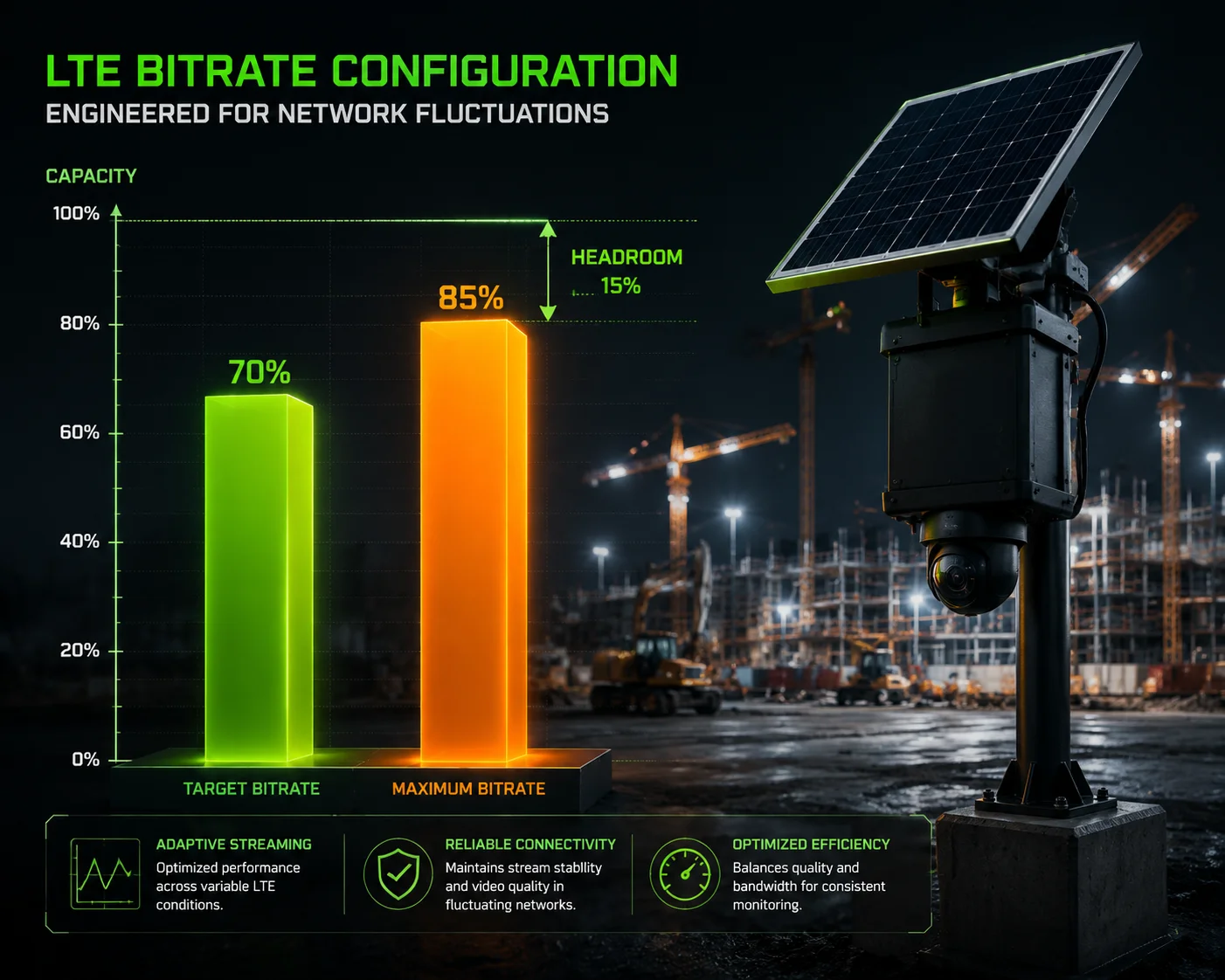

Taxa de bits alvo vs. taxa de bits máxima configurações de câmera PTZ 4G
Por Que Dois Números Importam
Pense desta forma. Seu cartão SIM 4G em uma rede Verizon ou AT&T pode lhe dar 6 Mbps de uplink em um dia bom. Mas esse número não é constante. Ele pode cair para 2 Mbps durante horários de pico, quando outros usuários na mesma torre de celular estão transmitindo Netflix ou enviando vídeos do TikTok. Ele pode cair ainda mais durante a chuva ou quando um guindaste se move entre a câmera e a torre.
Se você definir sua Taxa de Bits Alvo para 5 Mbps, o codificador tentará produzir 5 Mbps na maior parte do tempo. No momento em que o uplink 4G cair abaixo de 5 Mbps, o buffer de envio enche, os pacotes se enfileiram e o fluxo atrasa ou morre.
A Maneira Correta de Configurar
Aqui está a configuração que recomendo a todos os integradores com quem trabalho:
Etapa 1: Meça sua velocidade real de uplink no local de implantação. Faça isso em diferentes horários do dia. Use o número do pior caso.
Etapa 2: Defina sua Taxa de Bits Alvo para 60–70% desse uplink do pior caso.
Etapa 3: Defina sua Taxa de Bits Máxima para 80–85% desse uplink do pior caso.
Passo 4: Ative o modo VBR, não CBR.
Um Exemplo Prático
| Parâmetro | Valor | Raciocínio |
|---|---|---|
| Uplink medido do pior caso | 4 Mbps | Testado em horários de pico no local |
| Taxa de Bits Alvo | 2,5 Mbps (62%) | Deixa espaço para picos de complexidade da cena |
| Taxa de Bits Máxima | 3,2 Mbps (80%) | Teto rígido evita estouro de buffer |
| Taxa de Bits Mínima | 0,5 Mbps | Limite para cenas estáticas para economizar largura de banda |
| Resolução | 1080p (com downgrade automático para 720p) | Cai quando a rede degrada |
| Taxa de quadros | 25 fps (com queda automática para 15 fps) | Cai sob congestionamento sustentado |
O Que Acontece Se Você Definir Eles Errado
Se o Alvo for igual ao Máximo, você está basicamente executando CBR. O codificador não tem espaço para respirar. Cada cena complexa — um pan da PTZ, um caminhão passando pelo quadro, o vento soprando árvores — atingirá o teto e deixará cair quadros ou produzirá artefatos.
Se o Máximo for definido muito alto — digamos 6 Mbps em um link de 4 Mbps — o codificador ocasionalmente explodirá acima do que a rede pode suportar. Essas explosões causam enfileiramento de pacotes no modem 4G. O buffer interno do modem enche. Pacotes são atrasados ou descartados. O player do outro lado gagueja.
O Papel da Faixa VBR no Consumo de Energia
Isso importa muito para implantações alimentadas por energia solar. Uma faixa VBR mais ampla (digamos, 0,5 a 3,2 Mbps) significa que a câmera transmite menos dados durante períodos de silêncio — um estacionamento às 2 da manhã, por exemplo. Menos dados significam menos atividade de rádio no módulo 4G. Menos atividade de rádio significa menor consumo de energia da bateria. Para um sistema solar dimensionado com painel de 60W e bateria de 40Ah, isso pode ser a diferença entre a câmera sobreviver a três dias nublados ou morrer no segundo dia.
Na Loyalty-Secu, pré-configuramos esses parâmetros com base no cenário de implantação que o cliente descreve. Se David me disser que está colocando câmeras em canteiros de obras em Ontário com Rogers LTE, definirei a faixa VBR e o perfil de energia antes que as unidades sejam enviadas. Isso faz parte do serviço OEM.
Como o buffer da câmera gerencia os “picos de latência” comuns em redes LTE?
A latência LTE não é estável. Já vi o RTT saltar de 40ms para 800ms em menos de um segundo em uma conexão 4G perfeitamente normal. Se a câmera não lidar com isso, o vídeo congela.
A câmera usa um buffer de envio4 entre o codificador e o modem 4G. Quando um pico de latência atinge, os pacotes são enfileirados neste buffer em vez de serem descartados. O firmware monitora o nível de preenchimento do buffer em tempo real. Se o buffer exceder um limite seguro, o codificador reduz imediatamente sua taxa de bits de saída — e, se necessário, resolução e taxa de quadros — para que o buffer possa esvaziar antes de transbordar.

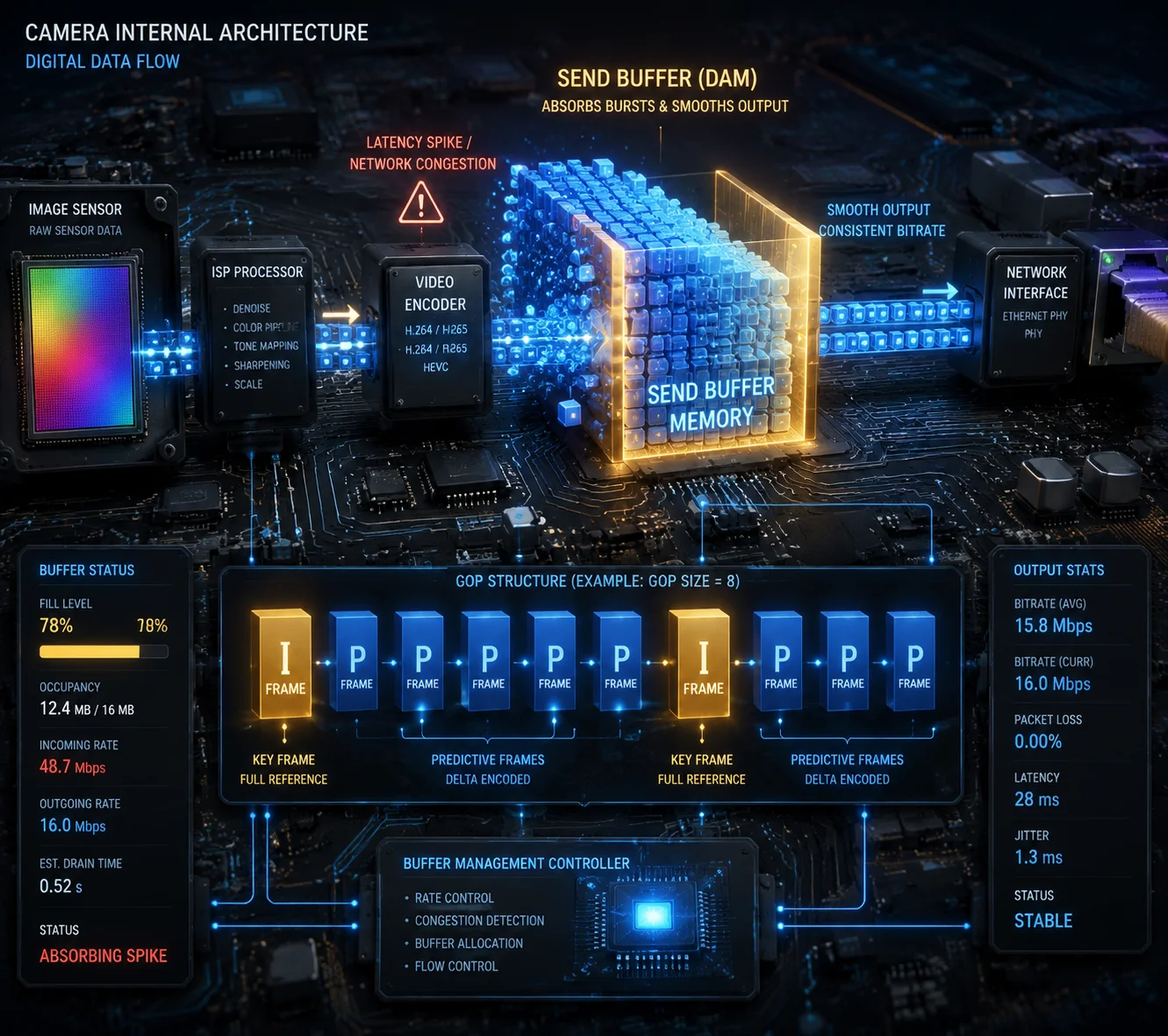

Gerenciamento de buffer de câmera PTZ Picos de latência LTE
Entendendo o Trabalho do Buffer
O buffer de envio é um pequeno espaço de memória — tipicamente alguns megabytes — que fica entre o codificador de vídeo e o transmissor de rede. Sua função é simples: absorver incompatibilidades de curto prazo entre a velocidade com que o codificador produz dados e a velocidade com que o modem 4G pode enviá-los.
Em uma rede perfeita, os dados fluem suavemente pelo buffer. O codificador insere quadros. O modem os envia. O buffer permanece quase vazio.
Mas as redes LTE não são perfeitas. Um pico de latência significa que o modem de repente não consegue enviar dados por um breve período — talvez 200ms, talvez 2 segundos. Durante esse tempo, o codificador continua produzindo quadros. Esses quadros se acumulam no buffer.
Os Três Estados do Buffer
Veja como o firmware responde a diferentes condições de buffer:
Buffer abaixo de 30% cheio: Tudo está bem. O codificador opera em sua Taxa de Bits Alvo normal. Nenhuma ação necessária.
Buffer entre 30% e 70% cheio: Zona de aviso. O firmware começa a reduzir a taxa de bits alvo do codificador. Ele pode aumentar o valor QP em 2 a 5 pontos. A imagem fica ligeiramente mais suave, mas o buffer começa a esvaziar.
Buffer acima de 70% cheio: Zona de emergência. O firmware toma medidas agressivas:
- Aumenta significativamente o QP (a imagem fica visivelmente mais suave)
- Reduz a taxa de quadros (de 30fps para 15fps ou menos)
- Pode mudar a resolução de 1080p para 720p
- Pode aumentar o comprimento do GOP para reduzir a frequência de I-frames
Por que os I-Frames são o Maior Problema
Um I-frame (keyframe) é uma imagem completa. É muito maior que um P-frame (que contém apenas as diferenças do quadro anterior). Um I-frame típico a 1080p pode ter de 150 a 300 KB. Um P-frame pode ter de 15 a 30 KB. Isso é uma diferença de 10x.
Quando um I-frame atinge o buffer durante um pico de latência, ele pode empurrar o buffer de 50% para 80% em um único disparo. É por isso que a lógica VBR inteligente também ajusta o Grupo de Imagens (GOP)5 comprimento durante a congestão.
Estratégia de Ajuste de GOP
| Estado da Rede | Comprimento do GOP | Frequência de I-Frame | Efeito |
|---|---|---|---|
| Bom (baixa latência, sem perdas) | 1–2 segundos | A cada 30–60 quadros | Qualidade normal, recuperação rápida de erros |
| Congestão moderada | 3–4 segundos | A cada 75–100 quadros | Menos picos de largura de banda de I-frames |
| Congestionamento severo | 4–6 segundos | A cada 100–150 quadros | Fluxo de dados o mais suave possível, recuperação de erros mais lenta |
O compromisso é claro. GOP mais longo significa uso de largura de banda mais suave, mas se um pacote for perdido, levará mais tempo para a imagem se recuperar totalmente. Em aplicações de segurança, isso geralmente é aceitável. Um quadro ligeiramente corrompido por meio segundo é melhor do que uma tela congelada por cinco segundos.
E o Lado do Player?
O gerenciamento do buffer não está apenas no lado da câmera. O aplicativo de visualização ou VMS também possui um buffer de recebimento. Em condições de rede fracas, um player inteligente aumentará o tamanho do seu buffer — aceitando 1 a 2 segundos de atraso extra em troca de reprodução suave. Quando a rede se recupera, o player encolhe o buffer de volta para minimizar a latência.
Na Loyalty-Secu, nossas câmeras suportam saída de fluxo duplo. O fluxo principal é executado em resolução total para gravação. O subfluxo é executado em resolução mais baixa para visualização ao vivo. Quando o link 4G está sob estresse, o aplicativo muda automaticamente para o subfluxo. David vê uma visualização ao vivo de 720p ou 480p em seu telefone, mas o cartão SD na câmera ainda está gravando em 1080p. Quando a rede se recupera, a gravação completa pode ser baixada posteriormente.
O firmware permite que eu trave a taxa de bits em CBR para sites específicos de alta segurança?
Alguns dos meus clientes pedem CBR porque querem um uso previsível da largura de banda. Entendo a lógica, mas a resposta é mais sutil do que um simples sim ou não.
Sim, a maioria das câmeras PTZ profissionais — incluindo as nossas — permite que você mude de VBR para CBR nas configurações de firmware. CBR trava a taxa de bits em um valor fixo, o que facilita o planejamento de rede. Mas em redes 4G, CBR é arriscado. Se a taxa de bits fixa exceder o uplink disponível, mesmo que brevemente, o fluxo congelará. Para locais de alta segurança em 4G, recomendo usar VBR com uma faixa estritamente controlada em vez de CBR puro.

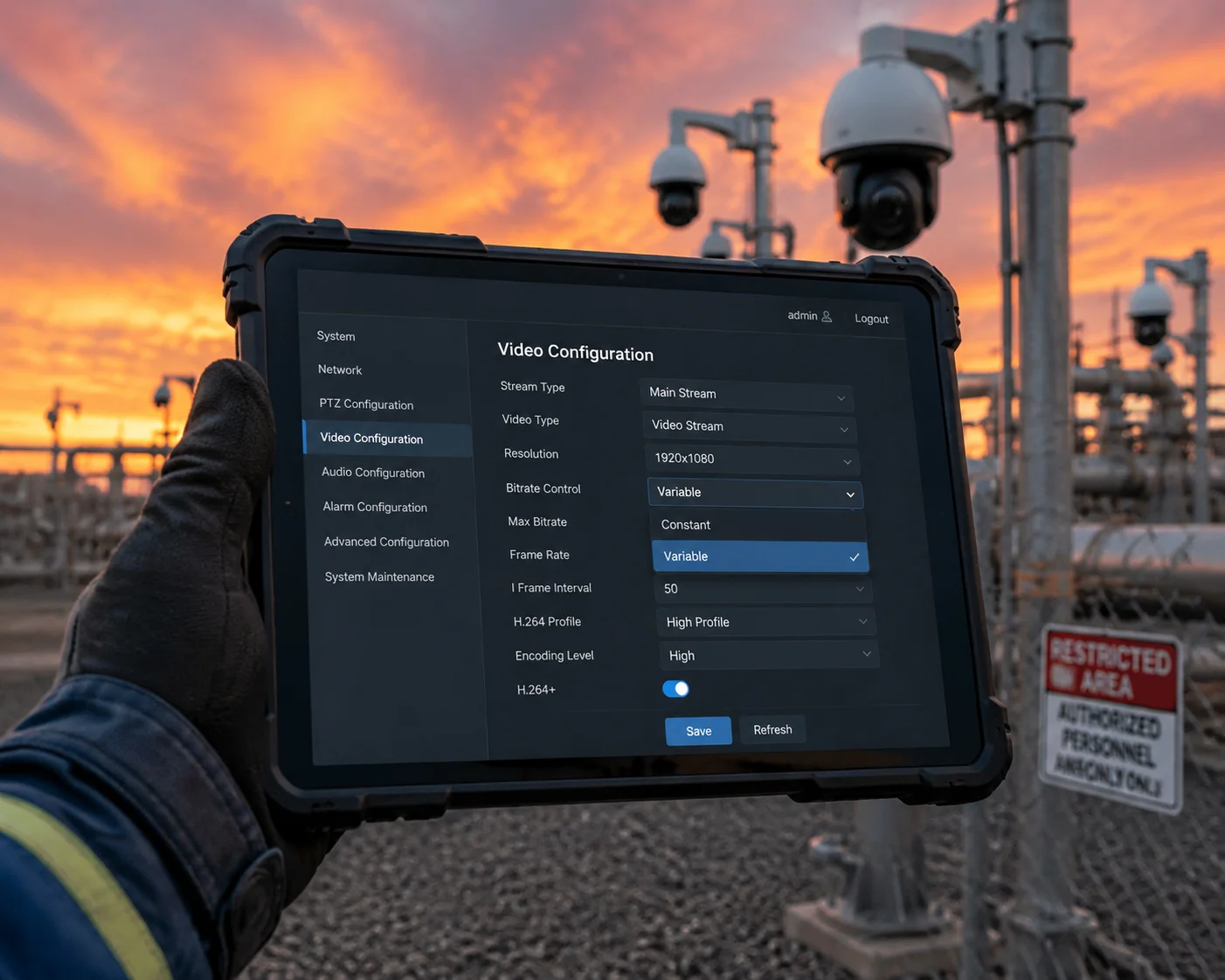

Configurações de firmware CBR vs VBR câmera PTZ alta segurança
Quando CBR Faz Sentido
CBR é uma boa escolha quando a rede é estável e previsível. Câmeras conectadas por fibra em um data center, por exemplo. A largura de banda está sempre lá. Você define 4 Mbps e o codificador entrega 4 Mbps. A rede nunca cai abaixo disso. Simples.
CBR também facilita o planejamento da capacidade da rede. Se você tiver 20 câmeras em um único switch e cada uma estiver configurada para 4 Mbps CBR, você saberá que precisa de exatamente 80 Mbps de backhaul. Sem surpresas.
Quando CBR Falha em 4G
4G não é fibra. A largura de banda disponível muda a cada segundo. Se você travar a taxa de bits em 4 Mbps e o uplink cair para 2 Mbps por trinta segundos, você terá um problema. O codificador continua produzindo 4 Mbps. O modem só consegue enviar 2 Mbps. Os 2 Mbps extras por segundo se acumulam no buffer. Em poucos segundos, o buffer transborda. Quadros são descartados. O fluxo congela ou desconecta completamente.
Este não é um risco teórico. Eu já vi isso acontecer em implantações reais. Um cliente no Oriente Médio configurou todas as suas câmeras PTZ solares para CBR a 3 Mbps. O link 4G estava bom durante os testes pela manhã. À tarde, quando a torre de celular ficou movimentada, o uplink caiu para 1,5 Mbps. Todas as câmeras congelaram. Ele nos ligou às 2 da manhã no horário dele, furioso.
A Melhor Abordagem: VBR Controlado
Em vez de CBR puro, recomendo o que chamamos de VBR restrito. Você define uma faixa muito estreita entre a taxa de bits mínima e máxima. Por exemplo:
- Mínimo: 1,8 Mbps
- Alvo: 2,0 Mbps
- Máximo: 2,2 Mbps
Isso dá ao codificador flexibilidade suficiente para lidar com mudanças de cena e breves quedas de rede sem exceder a capacidade do link. A taxa de bits permanece quase constante — perto o suficiente de CBR para fins de planejamento — mas o codificador tem espaço para respirar quando precisa.
Como Configurar Isso em Nosso Firmware
Nas câmeras PTZ Loyalty-Secu, o modo de taxa de bits é configurável através da interface web ou via ONVIF6 comandos. Aqui está o caminho:
- Faça login na interface web da câmera
- Ir para Configuração → Vídeo/Áudio → Vídeo
- Selecione o fluxo (Fluxo Principal ou Fluxo Secundário)
- Escolha Tipo de Taxa de Bits: Variável ou Tipo de Taxa de Bits: Constante
- Se Variável, defina o Taxa de Bits Alvo e Taxa de Bits Máxima
- Salvar e reiniciar
Para clientes que exigem absolutamente CBR — por exemplo, porque o licenciamento do VMS deles é baseado em níveis de largura de banda — podemos configurá-lo. Mas sempre adiciono um sub-fluxo em modo VBR como fallback para visualização ao vivo via 4G. Dessa forma, o fluxo principal grava com qualidade fixa no cartão SD ou NVR, e o sub-fluxo se adapta à rede para visualização remota.
Uma Nota sobre Orçamento de Largura de Banda para Sites de Alta Segurança
Se você estiver projetando um local de alta segurança — um edifício governamental, um perímetro de infraestrutura crítica, uma instalação de cannabis — e precisar usar 4G, aqui está meu conselho:
Obtenha um cartão SIM dedicado com largura de banda garantida SLA (Acordo de Nível de Serviço)7 da operadora. Algumas operadoras oferecem APN Privada8 (Nome do Ponto de Acesso) serviços que reservam largura de banda para seus dispositivos. Com um uplink garantido de 5 Mbps, você pode executar o CBR com segurança a 3 Mbps e ainda ter 2 Mbps de margem. Sem essa garantia, use VBR restrito e aceite que a qualidade da imagem flutuará ligeiramente.
No final das contas, o objetivo é o mesmo: o stream nunca deve congelar. Quer você consiga isso com CBR em um link garantido ou VBR em um link de melhor esforço, o resultado para o usuário final é uma câmera que sempre funciona.
Conclusão
VBR em 4G não é apenas uma configuração — é um sistema de sobrevivência em tempo real. Escolha uma câmera com controle de taxa verdadeiramente ciente da rede, e suas implantações remotas permanecerão online quando mais importa.
