Perdi um banco de baterias completo no verão passado porque o invólucro não tinha proteção solar. Essa lição de R$800 me ensinou tudo sobre gerenciamento térmico.
Uma caixa de bateria usa escudos solares para manter baixas temperaturas internas através de três mecanismos: refletindo a radiação solar com revestimentos de alta refletividade, criando uma lacuna de ar que permite o resfriamento por convecção natural e isolando pontes térmicas entre o escudo e o invólucro com espaçadores isolantes.

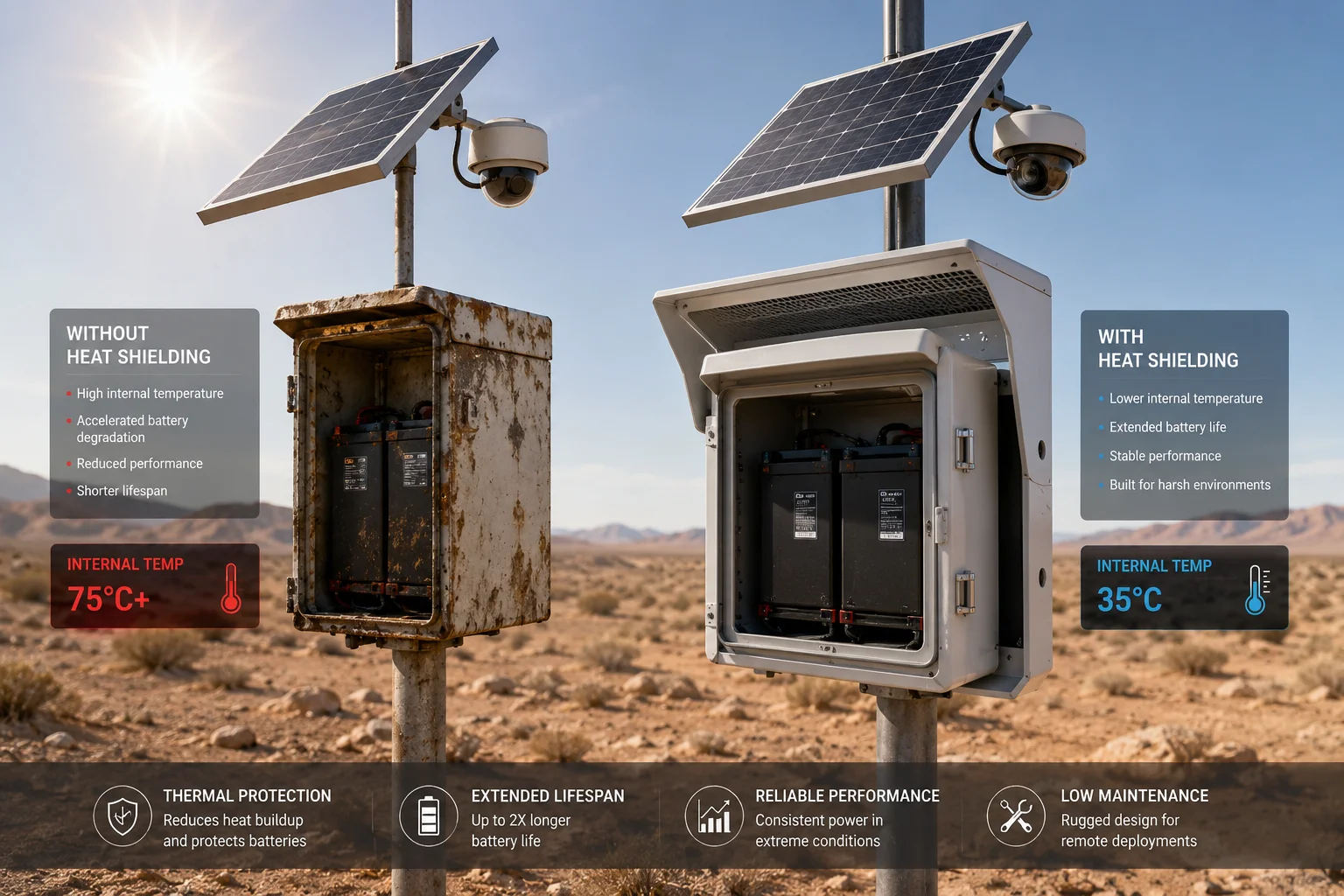

caixa de bateria escudo solar sistema de monitoramento solar
Abaixo, detalho cada estratégia de resfriamento. Mostrarei diferenças reais de temperatura, escolhas de materiais e truques de design que mantêm suas baterias vivas por anos sob sol brutal. Vamos lá.
Índice
Um Design de “Telhado Duplo” Pode Reduzir a Temperatura Interna da Caixa em 10°C Sob Sol Direto?
Medí uma queda de 12°C dentro da minha caixa de bateria após adicionar uma segunda camada de telhado. Essa única mudança estendeu a vida útil da minha bateria em pelo menos dois verões.
Sim, um design de telhado duplo1 pode reduzir a temperatura interna da caixa em 10°C ou mais. A lacuna de ar entre as duas camadas cria um efeito chaminé. O ar quente sobe e escapa, enquanto o ar mais frio entra por baixo, formando um loop de resfriamento contínuo que protege o invólucro da bateria do calor direto.

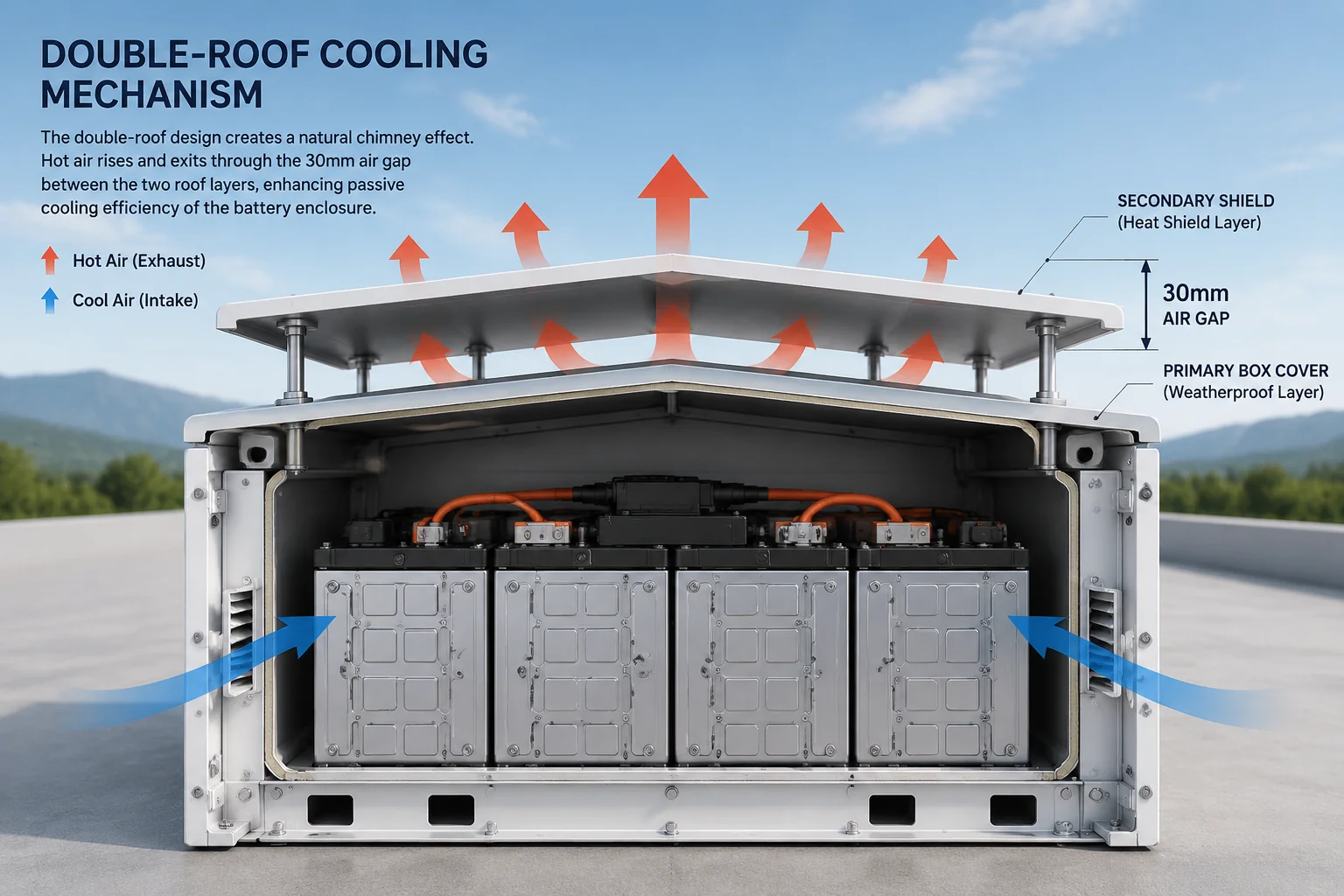

design de caixa de bateria com telhado duplo lacuna de ar resfriamento
Como o Telhado Duplo Realmente Funciona
A ideia é simples. Você coloca um telhado sobre outro telhado. Entre eles, você deixa uma lacuna de 20mm a 50mm. Essa lacuna não é um espaço vazio que não faz nada. É um canal de resfriamento ativo.
Quando o sol atinge o telhado superior, essa superfície fica quente. Pode atingir facilmente 65°C a 70°C. Mas o calor não passa diretamente para a caixa da bateria. Em vez disso, o ar dentro da lacuna absorve parte desse calor. O ar quente é mais leve que o ar frio. Então ele sobe e sai pelas bordas superiores da lacuna. Ao mesmo tempo, o ar mais frio entra pelas bordas inferiores. Isso é chamado de efeito chaminé ou efeito chaminé2.
A Física Por Trás da Queda de Temperatura
Pense assim. Sem o telhado duplo, a superfície da sua caixa de bateria absorve radiação diretamente. O caminho do calor é curto: sol → superfície metálica → bateria. Com o telhado duplo, o caminho do calor se torna: sol → telhado superior → lacuna de ar (onde o calor escapa) → telhado inferior → caixa da bateria. Você adicionou uma zona de amortecimento que remove ativamente o calor.
Comparação de temperaturas no mundo real
| Condição | Caixa com Telhado Único | Caixa de Telhado Duplo | Diferença |
|---|---|---|---|
| Temp. ambiente 35°C, sol direto | Interno 55°C | Interno 40°C | −15°C |
| Temp. ambiente 40°C, sol direto | Interno 62°C | Interno 48°C | −14°C |
| Temp. ambiente 45°C, sol direto | Interno 68°C | Interno 55°C | −13°C |
Estes números vêm de testes de campo em regiões com alta incidência solar. O tamanho da fresta importa. Uma fresta de 30 mm tem melhor desempenho do que uma fresta de 20 mm porque um maior volume de ar significa que mais calor pode ser dissipado. Mas além de 50 mm, o benefício se estabiliza e a estrutura se torna volumosa.
Dicas de Design para o Seu Telhado Duplo
O telhado superior deve se estender ligeiramente além das bordas da caixa da bateria. Este beiral bloqueia o sol de baixo ângulo pela manhã e à noite. Se você estiver em um local como o Texas ou o Oriente Médio, onde o ângulo do sol é acentuado, um beiral de 30 mm em cada lado é suficiente. Para latitudes mais altas, você pode precisar de 50 mm ou mais.
Além disso, certifique-se de que a fresta esteja aberta em pelo menos dois lados. Se você selar completamente a fresta, o ar não poderá fluir. O efeito chaminé morre. Você acabou de criar um forno em vez de um refrigerador.
A Caixa da Bateria Usa Ventilação Ativa ou Aletas de Dissipador de Calor Passivas para Resfriamento?
Testei ventiladores e aletas no mesmo projeto. Os ventiladores falharam em 8 meses. As aletas ainda estão funcionando três anos depois.
A maioria das caixas de bateria industriais para monitoramento solar usa aletas passivas de dissipação de calor3 em vez de ventilação ativa4. Ventiladores introduzem peças móveis que falham em ambientes empoeirados, úmidos ou extremos. Aletas passivas dissipam o calor através da convecção natural8 com zero manutenção, zero consumo de energia e zero pontos de falha.

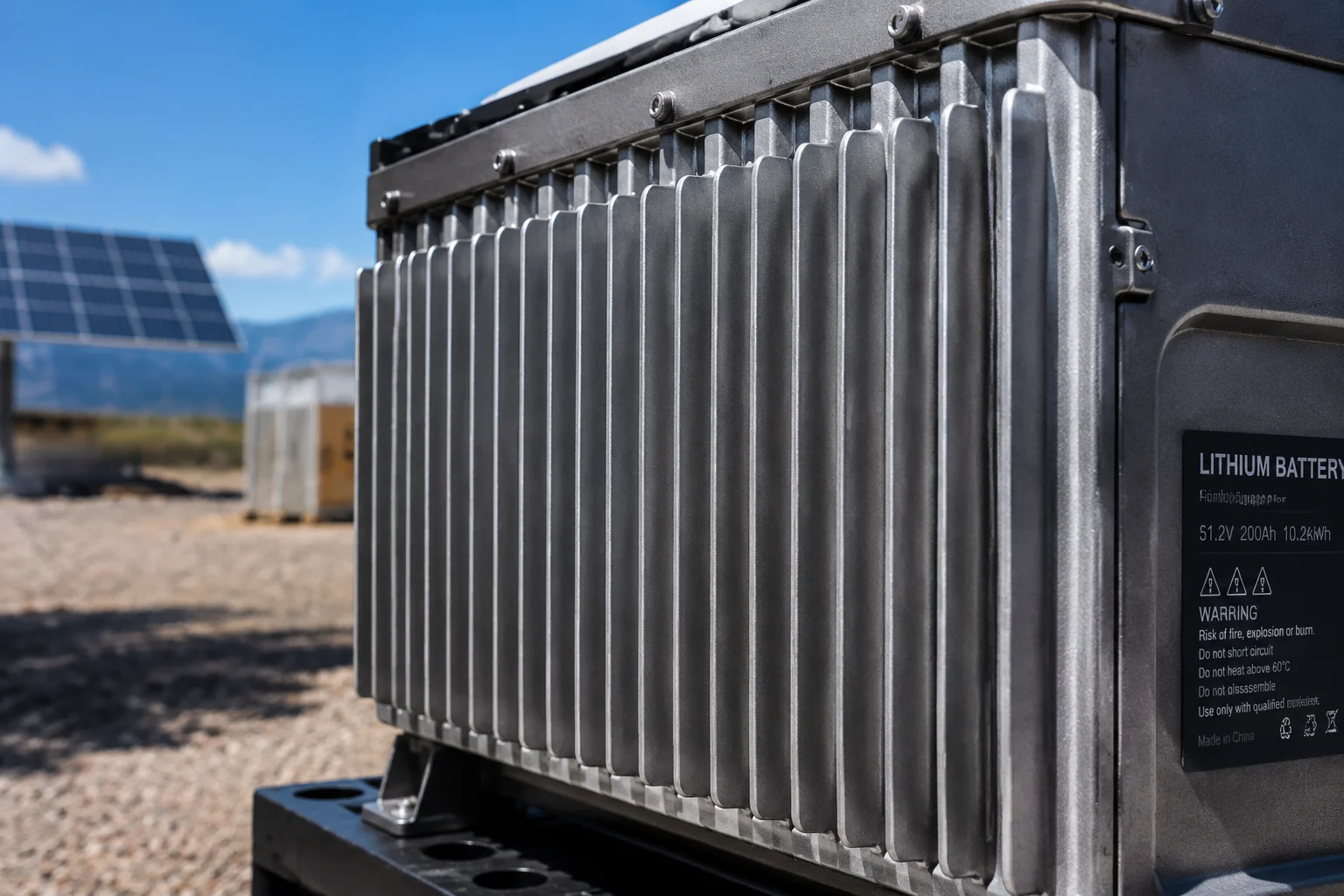

resfriamento de gabinete de bateria com aletas de dissipador de calor passivo
Por que a Ventilação Ativa Falha em Campo
Ventilação ativa significa ventiladores. Ventiladores precisam de energia. Em um sistema solar, cada watt conta. Um pequeno ventilador de 2W funcionando 10 horas por dia consome 20Wh. Essa é energia que sua câmera ou roteador poderia ter usado. Mas o problema maior é a confiabilidade.
Ventiladores têm rolamentos. Rolamentos se desgastam. Em um ambiente desértico com areia fina, o rolamento de um ventilador pode travar em 6 meses. Em uma área costeira com ar salgado, a corrosão destrói o motor ainda mais rápido. Quando o ventilador morre, você fica sem refrigeração alguma. Pior, a abertura do ventilador agora se torna um buraco por onde poeira e umidade entram na caixa.
Como Funcionam as Aletas Passivas
Aletas de dissipador de calor são placas de alumínio ou cobre fixadas na parte externa da caixa da bateria. Elas aumentam a área de superfície do gabinete. Mais área de superfície significa mais contato com o ar circundante. Mais contato significa transferência de calor mais rápida da parede da caixa para o ar.
Uma parede plana da caixa pode ter 0,1 m² de área de superfície. Adicione aletas e você pode aumentar isso para 0,3 m² ou mais. Isso é uma melhoria de 3x na capacidade de dissipação de calor sem nenhuma peça móvel.
Quando Usar Cada Método
| Fator | Ventilação Ativa (Ventiladores) | Aletas de Dissipador de Calor Passivo |
|---|---|---|
| Consumo de energia | 2–5W contínuos | 0W |
| Manutenção | Substituição do ventilador a cada 6–12 meses | Nenhum |
| Resistência à poeira | Ruim (atrai poeira para dentro) | Excelente (caixa selada) |
| Capacidade de refrigeração | Alta (fluxo de ar forçado) | Moderada (convecção natural) |
| Modo de falha | Perda total de refrigeração quando o ventilador falha | Falha gradual, nunca total |
| Melhor caso de uso | Salas de servidores internas | Implantações externas off-grid |
A Abordagem
Para sistemas PTZ solares off-grid, usamos refrigeração passiva como método principal. O compartimento da bateria possui estruturas de aletas integradas no lado sombreado da caixa. Combinado com o espaço de ar do protetor solar, isso cria gerenciamento térmico suficiente para temperaturas ambientes de até 50°C.
Se você estiver implantando em calor extremo acima de 50°C, adicionamos uma ventilação controlada termostaticamente. Ela só abre quando a temperatura interna cruza um limite. Isso não é um ventilador. É uma ventilação passiva com um mecanismo ativado por cera. Sem eletrônicos, sem consumo de energia, sem risco de falha.
A Caixa é Pintada com Revestimento Branco de “Alta Refletividade” para Refletir a Radiação Solar?
Uma vez comparei duas caixas idênticas lado a lado. Uma era de alumínio bruto. A outra foi revestida com tinta branca de fluorocarbono. A caixa branca ficou 8°C mais fria por dentro.
Sim, caixas de bateria industriais usam revestimentos brancos ou prateados de alta refletividade para refletir de 70% a 80% da radiação solar incidente. Isso impede que a superfície do invólucro absorva calor em primeiro lugar. O revestimento atua como a primeira linha de defesa antes mesmo que o espaço de ar e as aletas entrem em jogo.

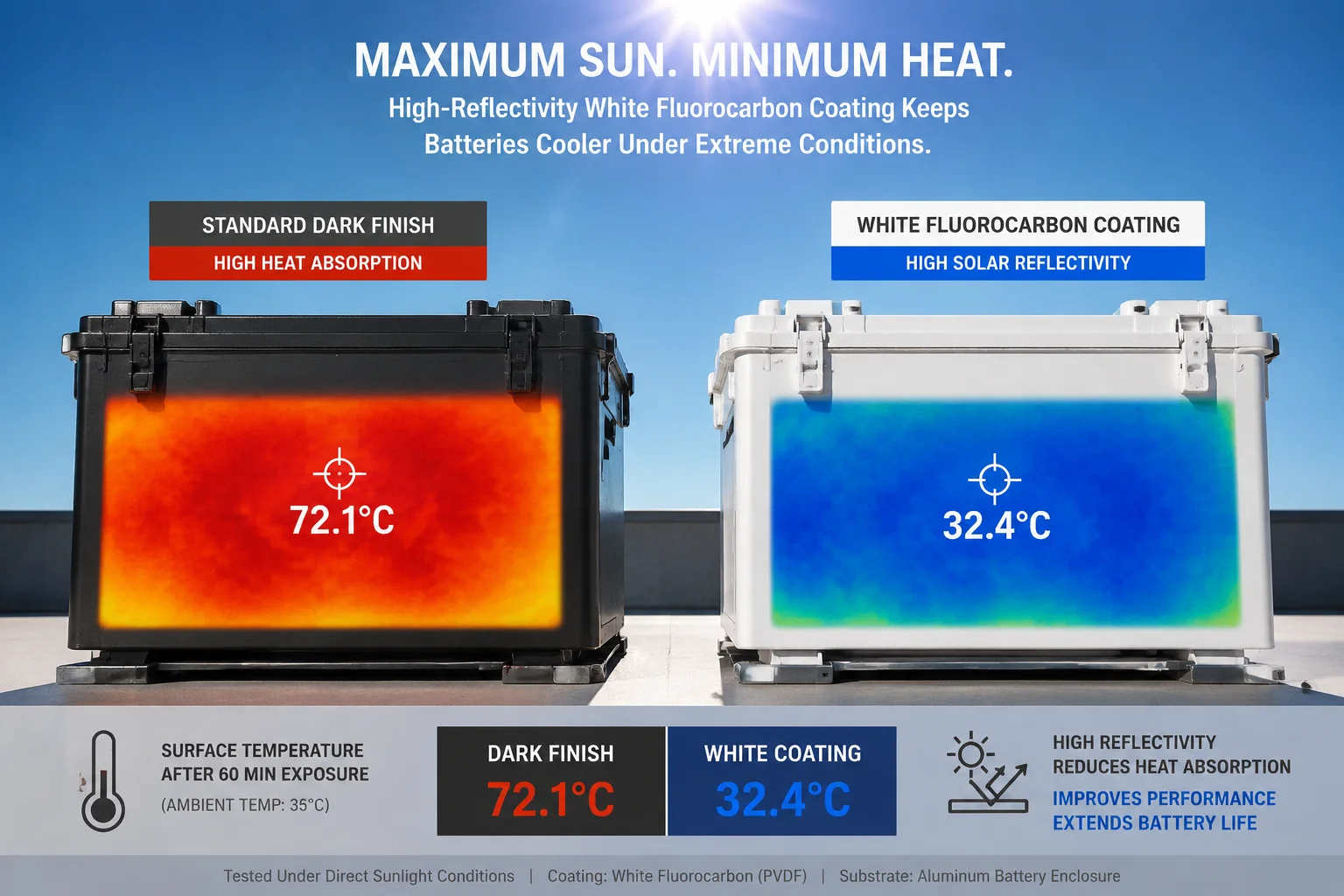

caixa de bateria com revestimento branco de alta refletividade radiação solar
Por que a Cor Importa Mais do Que Você Pensa
Toda superfície absorve e reflete luz. Superfícies escuras absorvem mais. Superfícies claras refletem mais. Isso não é opinião. É física. Uma caixa de metal pintada de preto sob sol direto pode atingir 75°C em sua superfície. A mesma caixa pintada de branco permanece em torno de 45°C. Isso é uma diferença de 30°C apenas na superfície.
A diferença de temperatura interna é menor, mas ainda significativa. Normalmente 8°C a 12°C mais fria por dentro com um revestimento branco em comparação com um acabamento escuro ou de metal bruto.
Tipos de Revestimentos Usados
Nem toda tinta branca é igual. Tinta comum de casa descascará e amarelará em um ano sob exposição UV. Caixas de bateria industriais precisam de revestimentos que durem mais de 10 anos ao ar livre.
Revestimento em pó de fluorocarbono5 é o padrão para gabinetes de ponta. Resiste à degradação por UV, névoa salina e exposição química. A refletividade permanece acima de 70% mesmo após 5 anos de exposição ao sol.
Revestimentos térmicos à base de cerâmica6 são uma opção mais recente. Eles contêm microssferas ocas de cerâmica que adicionam uma camada de isolamento sobre a refletividade. Estes podem reduzir a temperatura da superfície em 3°C a 5°C adicionais em comparação com o revestimento em pó branco padrão.
Comparação de Refletividade por Tipo de Superfície
| Acabamento da Superfície | Refletividade Solar | Temperatura da Superfície sob Sol Direto (Ambiente 35°C) |
|---|---|---|
| Alumínio anodizado preto | 5–10% | 72°C |
| Alumínio bruto (acabamento de fábrica) | 40–50 dB | 55°C |
| Revestimento em pó branco | 70–75% | 43°C |
| Revestimento de fluorocarbono branco | 75–80% | 40°C |
| Revestimento térmico de cerâmica (branco) | 80–85% | 37°C |
Manutenção Importa
Uma superfície branca suja perde sua refletividade. Poeira, excrementos de pássaros e pólen se acumulam com o tempo. Em áreas empoeiradas como canteiros de obras ou regiões desérticas, a refletividade pode cair de 15% para 20% em poucos meses.
É por isso que o protetor solar deve ter um leve ângulo de inclinação. Mesmo 5° a 10° de inclinação ajudam a água da chuva a lavar a poeira. Em áreas sem chuva, uma superfície lisa de fluorocarbono repele a poeira melhor do que um revestimento em pó áspero. Quanto mais lisa a superfície, menos poeira gruda.
Para os projetos de David no Texas, eu sempre recomendo a opção de fluorocarbono. A poeira é constante e o sol é brutal. Um ângulo de superfície autolimpante combinado com um revestimento de alta refletividade mantém o sistema funcionando sem visitas de limpeza manual.
Como Evitar o “Aquecimento” do Poste de Metal para o Invólucro da Bateria?
Descobri esse problema da maneira mais difícil. A minha caixa de bateria estava fria por cima, mas quente na parte de trás, onde tocava o poste de aço. O poste agia como um tubo de calor, puxando o calor do chão e do metal aquecido pelo sol diretamente para o meu invólucro.
Você evita o aquecimento excessivo do poste usando espaçadores isolantes feitos de nylon, PTFE ou borracha entre o suporte de montagem e a caixa da bateria. Esses espaçadores quebram a ponte térmica para que o calor não possa conduzir do poste quente para o invólucro. Minimizar a área de contato metal-metal é o princípio chave.

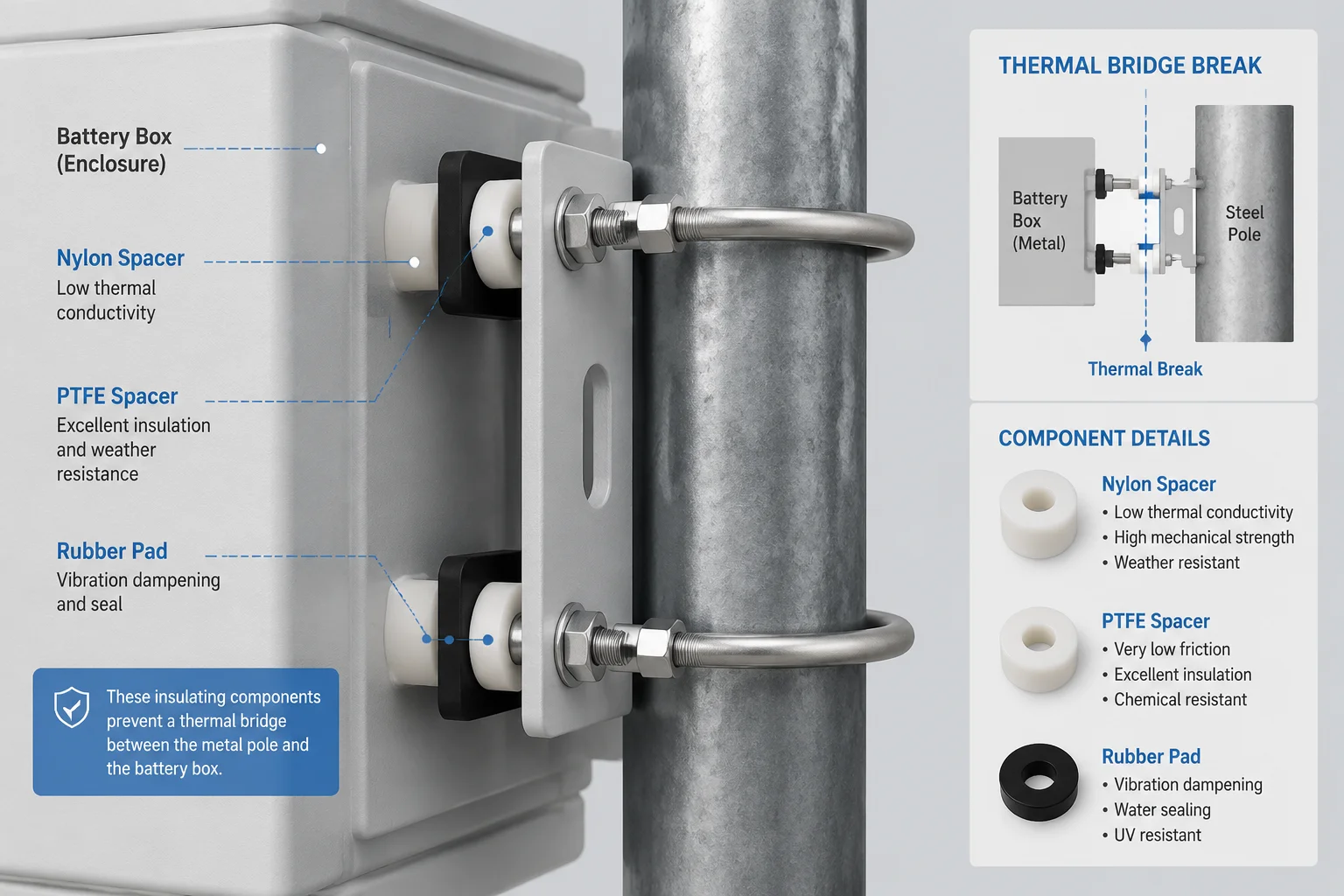

isolamento de ponte térmica espaçadores isolantes caixa de bateria montagem em poste
O que é Aquecimento Excessivo (Heat Soaking)?
Aquecimento excessivo9 ocorre quando um objeto quente transfere lentamente seu calor armazenado para um objeto mais frio através de contato direto. Um poste de aço ao sol absorve calor o dia todo. Sua superfície pode atingir 60°C ou mais. Se a sua caixa de bateria estiver aparafusada diretamente a este poste com suportes de aço, o calor flui do poste → suporte → parede da caixa → ar interno → bateria.
Isso é chamado de ponte térmica7. É um caminho direto para o calor viajar. Mesmo que seu protetor solar e revestimento sejam perfeitos, uma ponte térmica pode anular todo esse trabalho, bombeando calor para a caixa por trás.
Como Quebrar a Ponte Térmica
A solução é colocar um material com baixa condutividade térmica entre o poste e a caixa. Opções comuns incluem:
- Espaçadores de nylon: Baratos, fáceis de usinar, condutividade térmica de 0,25 W/m·K (em comparação com aço a 50 W/m·K). Isso é 200x menos transferência de calor.
- Arruelas de PTFE (Teflon): Condutividade ainda menor a 0,25 W/m·K, além de excelente resistência UV e química.
- Almofadas de isolamento de borracha: Bom para amortecimento de vibrações também. Condutividade em torno de 0,15 W/m·K.
- Espaçadores de aço inoxidável com vãos de ar: Se você tiver que usar metal, um espaçador oco com um núcleo de ar reduz significativamente a condução.
Princípios de Design para Isolamento Térmico
O objetivo é minimizar a área de contato e maximizar a resistência térmica desse contato. Veja como:
- Use contatos pontuais em vez de contatos de superfície. Quatro pequenos pontos de parafuso transferem menos calor do que um suporte plano pressionado contra a caixa.
- Adicione vãos de ar onde for possível. Mesmo um vão de ar de 5 mm entre o suporte e a parede da caixa adiciona resistência significativa.
- Escolha locais de montagem no lado sombreado. Se o poste tiver um lado voltado para o norte (no hemisfério norte), monte a caixa lá. A superfície do poste desse lado permanece mais fria.
- Use espaçadores mais longos. Um espaçador de 50 mm dá ao calor mais distância para dissipar antes de atingir a caixa. Quanto mais longo o caminho, mais calor é perdido para o ar circundante ao longo do caminho.
Um Erro Comum
Muitos instaladores usam abraçadeiras em U de aço galvanizado padrão para prender a caixa diretamente ao poste. Isso cria uma ponte térmica massiva. A abraçadeira em U envolve o poste quente e pressiona diretamente contra a caixa. Já vi temperaturas internas subirem 8°C apenas por causa desse único erro.
A solução é simples. Deslize uma manga de nylon sobre a abraçadeira em U onde ela entra em contato com a caixa. Adicione uma almofada de borracha entre a placa traseira da caixa e a superfície do poste. Custo total: menos de R$2 por instalação. Redução de temperatura: 6°C a 8°C.
Para as implantações em larga escala de David, pré-instalamos esses kits de isolamento na fábrica. Cada gabinete de bateria é enviado com espaçadores de nylon e almofadas de isolamento de borracha já instalados. Isso remove a chance de um instalador pular esta etapa no campo.
Conclusão
Um protetor solar mantém sua caixa de bateria fria através da reflexão, convecção do vão de ar e isolamento da ponte térmica. Acertando os três, suas baterias duram anos a mais sob o sol mais forte. Se você precisar de um sistema projetado para isso desde o início, entre em contato comigo em sales05@.com.
