Ho visto troppi integratori spendere migliaia di euro per un sistema PTZ, solo per vederlo bloccarsi nel momento in cui un bersaglio esce dal campo visivo panoramico. Questo è un costoso punto cieco.
Sì, le telecamere PTZ industriali di fascia alta possono tracciare autonomamente i bersagli dopo che questi escono dal campo visivo panoramico. La PTZ utilizza il proprio motore AI e il controllo del motore per seguire un soggetto attraverso una rotazione completa di 360°, senza bisogno di una guida costante dall'obiettivo panoramico fisso.
Tracciamento autonomo della telecamera PTZ oltre il campo visivo panoramico
Di seguito, spiegherò esattamente come funziona questo “passaggio di consegne”, cosa succede quando la PTZ perde il bersaglio, come le recinzioni virtuali mantengono il controllo e come la telecamera torna alla posizione iniziale dopo un evento. Ogni sezione copre la logica del firmware reale dietro queste funzionalità.
Indice dei contenuti
Come funziona la logica di “passaggio di consegne” quando un bersaglio si muove al di fuori del campo visivo dell'obiettivo fisso?
Negli anni ho testato dozzine di sistemi a doppio obiettivo e il momento del passaggio di consegne è dove i sistemi economici falliscono e i buoni sistemi dimostrano il loro valore.
Il passaggio di consegne funziona passando coordinate assolute dall'obiettivo panoramico fisso alla PTZ. Una volta che la PTZ aggancia il bersaglio, passa alla modalità di tracciamento autonomo e non ha più bisogno del feed panoramico per mantenere il suo aggancio.
Logica di passaggio di consegne panorama PTZ coordinamento doppio obiettivo
Il processo di passaggio di consegne in due fasi
Il passaggio di consegne tra un obiettivo panoramico e una PTZ non è un singolo evento. Avviene in due fasi distinte. La comprensione di entrambe le fasi ti aiuta a risolvere i problemi quando il tracciamento fallisce.
Fase 1: Rilevamento e invio coordinate. L'obiettivo grandangolare fisso monitora l'intero sito. Quando il suo AI rileva un essere umano o un veicolo che entra in una zona di allerta predefinita, calcola la posizione del bersaglio in coordinate assolute6 (angolo di panoramica + angolo di inclinazione rispetto alla posizione iniziale della PTZ). Invia quindi questo pacchetto di coordinate al controller del motore PTZ.
Fase 2: Aggancio e rilascio. La PTZ si sposta alle coordinate fornite. Il suo AI integrato esegue quindi il rilevamento di oggetti sul suo attuale frame live. Una volta confermato un bersaglio corrispondente (scheletro umano, sagoma del veicolo o firma termica), invia un riconoscimento al controller panoramico. Da questo momento, la PTZ viene “rilasciata” in modalità autonoma.
Cosa succede durante il passaggio di consegne
| Stadio | Componente Attivo | Azione intrapresa |
|---|---|---|
| 1. Rilevamento | Obiettivo Panoramico AI | Identifica il bersaglio, disegna un riquadro di delimitazione |
| 2. Invio Coordinate | Controller di Sistema | Converte la posizione del pixel in angolo PTZ |
| 3. Rotazione | Motore PTZ | Ruota verso le coordinate del bersaglio |
| 4. Ri-Rilevamento | IA integrata PTZ | Conferma il bersaglio nel proprio frame |
| 5. Blocco Indipendente | PTZ AI + Motore | Inizia il tracciamento autonomo |
Perché questo è importante per i siti off-grid 4G
In un'installazione solare 4G, la larghezza di banda è limitata. Il design del passaggio di consegne significa che l'obiettivo panoramico deve solo inviare un piccolo pacchetto di dati (pochi byte di dati di coordinate) al PTZ. Non trasmette video tra i due obiettivi internamente per scopi di tracciamento. Ciò mantiene il sistema reattivo anche su un collegamento cellulare lento.
Il punto chiave: una volta completata la Fase 2, il PTZ non guarda più al feed panoramico. Si fida dei propri occhi. Questo è ciò che distingue un vero sistema industriale a doppio obiettivo da una soluzione basata solo su software che richiede un coordinamento costante lato server.
La PTZ manterrà il suo blocco utilizzando il proprio motore AI una volta persa l'assistenza panoramica?
Ricordo un progetto in Medio Oriente in cui il cliente mi pose esattamente questa domanda. La loro preoccupazione era semplice: “Se la telecamera panoramica non vede più l'intruso, la PTZ si ferma semplicemente?”
Una volta che la PTZ entra in modalità di tracciamento indipendente, si affida interamente alla propria NPU (Neural Processing Unit) per analizzare ogni fotogramma live. Genera comandi motore basati sullo spostamento in pixel del bersaglio dal centro, indipendentemente dal fatto che l'obiettivo panoramico possa ancora vedere il bersaglio.

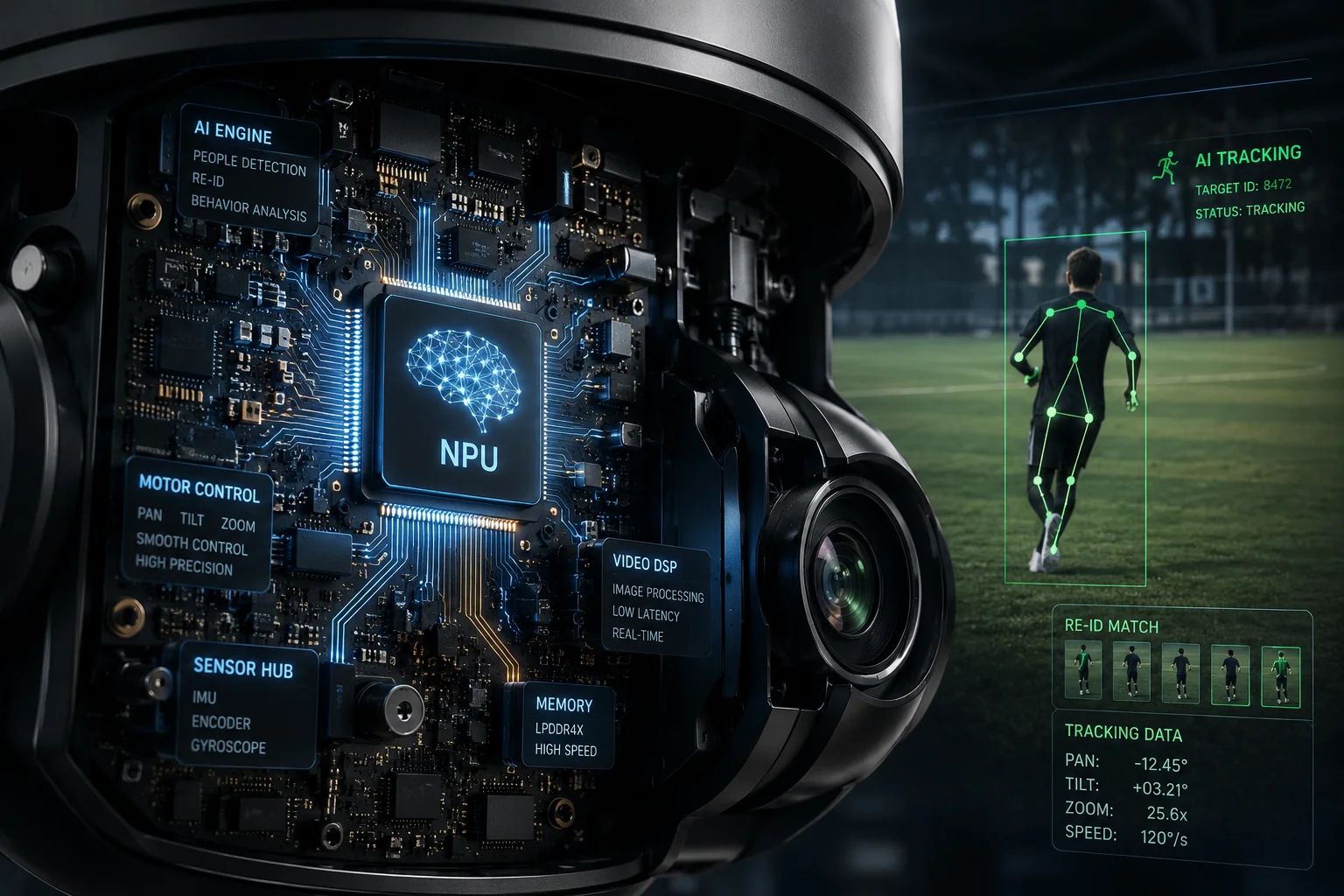

Elaborazione NPU del motore di tracciamento AI indipendente PTZ integrato
Come l'AI integrata mantiene il blocco
Il ciclo di tracciamento interno della PTZ funziona a una velocità molto elevata, tipicamente 30 volte al secondo. Ogni ciclo segue la stessa semplice logica:
- Cattura il fotogramma corrente
- Esegui il rilevamento dell'oggetto sul fotogramma
- Trova il riquadro di delimitazione del bersaglio
- Calcola quanto è lontano il centro del riquadro dal centro del fotogramma
- Invia comandi motore proporzionali per ridurre tale offset a zero
Questo ciclo non richiede alcun input esterno. Funziona allo stesso modo sia che la PTZ punti nella stessa direzione dell'obiettivo panoramico sia che sia ruotata di 180° lontano da esso.
Riconoscimento scheletrico (Re-ID)
Il moderno firmware PTZ fa più che semplicemente tracciare “una persona”. Costruisce un profilo di caratteristiche a breve termine del bersaglio. Questo include:
- Proporzioni del corpo: Rapporto altezza-larghezza, lunghezze degli arti
- Istogramma dei colori: Distribuzione del colore dell'abbigliamento
- Modello di andatura: Ritmo di camminata e lunghezza del passo
Questo profilo Re-ID aiuta la PTZ a rimanere agganciata alla persona corretta, anche se un'altra persona entra nell'inquadratura. Senza Re-ID, la telecamera potrebbe passare da un bersaglio all'altro. Con esso, la PTZ mantiene quello che chiamiamo “Blocco Presentatore4” — rimane sul primo bersaglio attivato finché tale bersaglio non viene effettivamente perso.
Logica di perdita e ricerca
Se il bersaglio si muove troppo velocemente o si nasconde dietro un ostacolo, la PTZ non si arrende immediatamente. Il firmware esegue una sequenza di recupero:
| Condizione | Risposta PTZ | Durata |
|---|---|---|
| Bersaglio al bordo del fotogramma | Accelera il motore in quella direzione | Continuo |
| Bersaglio scomparso (percorso previsto libero) | Continua lungo il vettore di movimento | 3-5 secondi |
| Bersaglio scomparso (nessuna riacquisizione) | Scansione a spirale5 dall'ultimo punto noto | 5-10 secondi |
| Bersaglio non trovato dopo la scansione | Ritorna alla posizione Home | Configurabile (predefinito 30s) |
Il predizione del vettore di movimento1 si basa sulla velocità e sulla direzione del bersaglio negli ultimi fotogrammi prima della scomparsa. La PTZ essenzialmente “indovina” dove è andata la persona e controlla prima lì. Questo funziona sorprendentemente bene in ambienti aperti come fattorie, cantieri edili e parcheggi.
La PTZ ha impostazioni proprie di “recinzione virtuale” per interrompere il tracciamento dopo una certa distanza?
Dico sempre ai miei clienti: una PTZ che traccia senza limiti è un problema. Non vuoi che la tua telecamera fissi la finestra di un vicino perché ha seguito un uccello oltre il confine della proprietà.
Sì, le telecamere PTZ industriali supportano limiti di tracciamento configurabili, spesso chiamati “Recinti Virtuali2” o “Tracking Boundaries.” Questi sono limiti fisici dell'angolo di pan/tilt che il motore non supererà, anche se l'IA desidera continuare a seguire un bersaglio oltre quel punto.
Configurazione dei limiti di tracciamento della recinzione virtuale PTZ
Tipi di limiti di tracciamento
Ci sono tre modi principali per limitare il comportamento di tracciamento PTZ. Ognuno serve a uno scopo diverso e nella maggior parte delle implementazioni utilizzerai una combinazione di tutti e tre.
1. Limiti angolari fisici (arresti rigidi)
Imposti un angolo di pan minimo e massimo (ad esempio, da 45° a 270°) e un angolo di tilt minimo e massimo. Il motore fisicamente non ruoterà oltre questi valori. Questo è il metodo più affidabile perché funziona a livello hardware, indipendentemente dalle decisioni dell'IA.
2. Maschere di tracciamento basate su zone
Disegni poligoni sull'immagine di anteprima della PTZ in varie posizioni preimpostate. Se il bersaglio entra in una zona mascherata, la PTZ rilascia il blocco e smette di seguire. Questo è utile quando l'area ristretta non è un semplice confine angolare, ad esempio una finestra specifica su un edificio che rientra nel tuo intervallo di tracciamento altrimenti valido.
3. Timeout basato sulla distanza
Alcune versioni del firmware consentono di impostare una durata massima di tracciamento o uno spostamento angolare massimo dalla posizione di riposo. Se la PTZ ha ruotato più di, diciamo, 200° dalla posizione di riposo mentre seguiva un singolo bersaglio, rilascerà il blocco. Questo impedisce alla telecamera di “avvolgersi” inseguendo un bersaglio in cerchio.
Raccomandazioni di configurazione per implementazioni in campo aperto
| Parametro | Impostazione consigliata | Ragione |
|---|---|---|
| Limiti di Pan | Escludi angoli di strade pubbliche | Conformità alla privacy, riduci i falsi trigger |
| Limite inferiore di Tilt | 5° sopra l'orizzonte | Previene danni al sensore dovuti al sole |
| Timeout di tracciamento | Massimo 60 secondi | Assicura che la telecamera ritorni alla posizione di sorveglianza |
| Ritorno alla Home Delay | 30 secondi dopo la perdita del target | Equilibrio tra riacquisizione e reset |
| Modalità Priorità | Blocco del primo target (Presenter Lock) | Evitare la “sindrome da scuotimento della testa” con target multipli |
Considerazioni sulla privacy e legali
Negli Stati Uniti e in Europa, puntare una telecamera su una strada pubblica o sulla proprietà di un vicino può creare problemi legali. La funzione di recinzione virtuale non è solo una comodità, ma uno strumento di conformità. Quando aiuto i clienti a configurare i loro sistemi, consiglio sempre di documentare i confini di tracciamento per iscritto. Questa documentazione può proteggerti se un vicino o un'autorità locale mette in discussione il comportamento della tua telecamera.
Il firmware dovrebbe anche supportare le sovrapposizioni “Maschera Privacy3”. Queste oscurano aree specifiche nel video registrato, anche se la PTZ ruota fisicamente attraverso quella zona durante un evento di tracciamento. Questo ti offre un secondo livello di protezione oltre al semplice arresto del motore.
La PTZ può tornare automaticamente alla posizione “iniziale” panoramica una volta perso il bersaglio?
Ho visto telecamere bloccate puntate su un muro per giorni perché nessuno ha configurato il timer di ritorno alla home. Sono giorni di copertura di sorveglianza zero sul sito effettivo.
Sì, tutte le telecamere PTZ professionali supportano una funzione “Ritorno alla Home” o “Azione di Parcheggio”. Dopo aver perso un target per un periodo configurabile (tipicamente 15-60 secondi), la PTZ torna automaticamente al suo preset di home designato, ripristinando la copertura panoramica completa del sito.
Reset automatico della posizione di ritorno alla home della PTZ dopo il tracciamento
Come funziona il Ritorno alla Home in pratica
La funzione di ritorno alla home è semplice nel concetto ma ha diversi livelli configurabili che contano nelle implementazioni reali.
Il Timer di Base: Quando l'AI perde il suo blocco di tracciamento (target uscito dall'inquadratura, scansione di ricerca fallita), inizia un conto alla rovescia. Se nessun nuovo target appare prima che il timer scada, la PTZ si sposta al Preset 1 (Home). La durata del timer dipende dal tuo ambiente. In un sito urbano trafficato, 15 secondi funzionano bene. In una fattoria remota dove un vero intruso potrebbe riapparire da dietro un fienile, 45-60 secondi danno al sistema maggiori possibilità di riacquisizione.
Interruzioni di Priorità: Se un nuovo allarme viene attivato dalla lente panoramica mentre la PTZ sta contando alla rovescia, la PTZ si sposterà immediatamente sul nuovo target invece di aspettare di tornare prima alla home. Questo garantisce che il sistema rimanga reattivo alle nuove minacce.
Posizioni di riposo programmate: Il firmware avanzato consente di impostare diverse posizioni di riposo per diversi momenti della giornata. Durante l'orario di lavoro, la PTZ potrebbe sorvegliare il cancello principale. Di notte, potrebbe sorvegliare il cortile delle attrezzature. La funzione di ritorno alla posizione di riposo invia sempre la telecamera al preset di riposo attualmente attivo.
Il ciclo di vita completo del tracciamento
Ecco la sequenza completa dal rilevamento al ripristino:
- Obiettivo panoramico rileva bersaglio → invia coordinate a PTZ
- PTZ si sposta sul bersaglio → conferma blocco con AI integrata
- PTZ traccia in modo indipendente → segue il bersaglio su rotazione completa
- Il bersaglio scompare → PTZ esegue previsione del movimento (3-5 secondi)
- La previsione fallisce → PTZ esegue scansione a spirale (5-10 secondi)
- La scansione fallisce → viene avviato il timer di ritorno alla posizione di riposo (15-60 secondi)
- Scadenza del timer → PTZ torna alla posizione di riposo preimpostata
- PTZ riprende la sorveglianza panoramica → pronto per il prossimo evento
Cosa evitare
Un errore comune è impostare il timer di ritorno troppo breve. Se lo si imposta a 5 secondi, la PTZ tornerà costantemente alla posizione di riposo durante eventi di tracciamento legittimi ogni volta che il bersaglio passa brevemente dietro un palo o un albero. Ciò crea un ciclo frustrante di blocco-perdita-ritorno-ri-blocco che spreca la vita del motore e perde filmati critici.
Un altro errore: non impostare affatto un timer di ritorno. Ho visto telecamere PTZ bloccate su angolazioni di inclinazione estreme per settimane, completamente inutili per il monitoraggio del sito, perché l'ultimo bersaglio tracciato era un uccello che volava sopra. Configura sempre questo timer. È la tua rete di sicurezza.
Conclusione
Una PTZ industriale configurata correttamente traccia bersagli ben oltre la visuale panoramica, utilizza la propria IA per mantenere il blocco, rispetta i confini virtuali e torna sempre alla posizione di riposo. Questi quattro comportamenti insieme creano un ciclo di sorveglianza autonomo completo che funziona in modo affidabile nelle distribuzioni 4G offline.
1. Algoritmo che prevede la futura posizione del bersaglio in base alla traiettoria passata. ︎↩︎ 2. Confini di tracciamento configurabili per limitare il movimento della PTZ per privacy e conformità. ︎↩︎ 3. Aree di blackout video per impedire la registrazione di aree sensibili anche se la telecamera ruota attraverso di esse. ︎↩︎ 4. Funzione che mantiene la PTZ bloccata sul primo bersaglio rilevato finché non viene veramente perso. ︎↩︎ 5. Schema di ricerca utilizzato dalla PTZ per riacquisire un bersaglio perso, allontanandosi dalla posizione nota più recente. ︎↩︎ 6. Sistema di coordinate che mappa la posizione del bersaglio rispetto a una posizione fissa di base, indipendentemente dall'angolazione attuale della telecamera. ︎↩︎
