Ho visto ingegneri guidare per sei ore fino a un sito remoto, solo per scoprire che una scheda SIM $2 era scaduta. Quella singola trasferta è costata più della telecamera stessa.
Il nostro firmware PTB fornisce un sistema di log diagnostici a tre livelli che registra i dati del segnale cellulare, lo stato del battito cardiaco del protocollo e gli eventi di ripristino del watchdog. Questi log consentono di individuare se una disconnessione proviene dall'operatore, dall'ambiente del segnale o dal modulo hardware, il tutto senza visitare il sito.
Log di rete del firmware della telecamera PTZ per la diagnostica remota
Per gli integratori B2B che gestiscono decine o addirittura centinaia di telecamere remote, i log di rete sono l'unico strumento che riduce i costi di manutenzione sul campo. Di seguito, illustro esattamente cosa registra il nostro firmware, come accedervi e cosa pretendere da qualsiasi fornitore di PTZ prima di firmare un ordine di acquisto.
Indice dei contenuti
Posso vedere il motivo esatto di una disconnessione 4G (ad esempio, errore SIM vs. guasto della torre)?
Quando una telecamera 4G va offline, il mio telefono inizia a squillare. Il cliente vuole risposte. “È la SIM? La torre? La telecamera?” Senza i log giusti, sto solo indovinando.
Sì. Il nostro firmware registra tre categorie distinte di dati cellulari: metriche del segnale RF, codici di rifiuto dell'operatore e cronologia dei handover delle celle, in modo da poter dire in pochi secondi se il problema è una SIM morta, una torre congestionata o un modem difettoso.

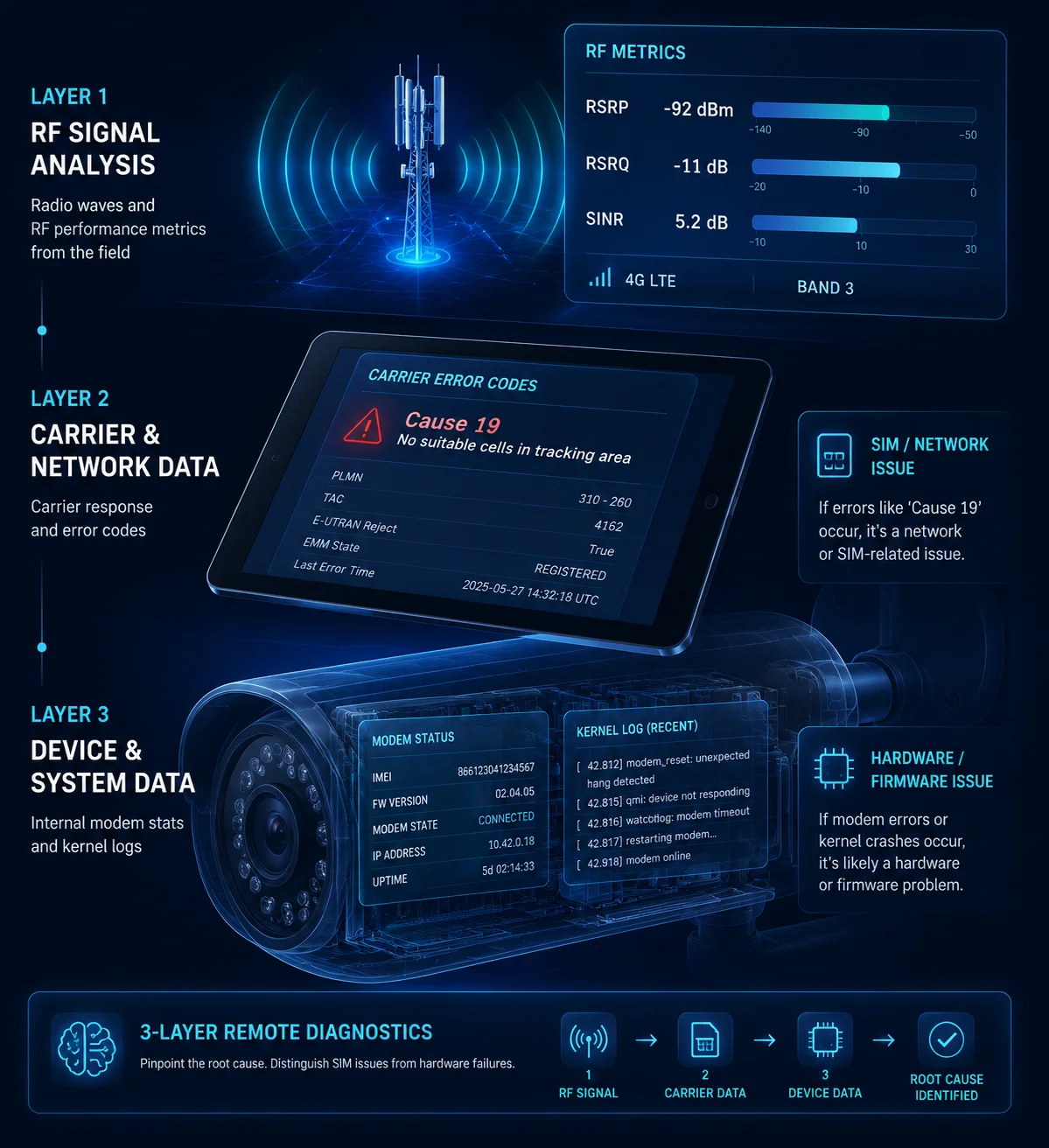

Log dei motivi di disconnessione 4G: errore SIM vs. guasto della torre
Livello 1: Log di connettività cellulare in tempo reale
Il firmware acquisisce ogni interazione tra il modem 4G e la stazione base. Ogni voce corrisponde a un comando AT specifico comando AT3 risposta. Ecco cosa viene registrato:
- Indicatori di qualità del segnale: Il log memorizza RSRP1 (Potenza del segnale di riferimento ricevuto), RSRQ2 (Qualità del segnale di riferimento ricevuto) e RSSI a intervalli regolari. Se RSRQ rimane al di sotto di -15 dB per più di due minuti, il sistema segnala automaticamente un “Avviso di interferenza ambientale”.
- ID cella e PCI: Il registro tiene traccia a quale torre si connette la fotocamera. Se vedi l'ID cella cambiare ogni pochi secondi, questo è un classico effetto ping-pong4. Significa che due torri stanno litigando per la connessione. La soluzione di solito è bloccare il modem su una specifica banda di frequenza.
- Stato di registrazione della rete: Il registro mostra l'intero percorso da
RicercaaRegistrato, inclusi eventuali codici di rifiuto. Ad esempio, Causa 19: ESM_FAILURE5 significa quasi sempre che la SIM ha esaurito il credito o che l'APN è errato.
Livello 2: Codici di errore dell'operatore che ti fanno risparmiare un viaggio
È qui che risiede il vero valore. Invece di recarti sul posto, leggi il codice di rifiuto e sai esattamente cosa è successo.
| Codice di rifiuto | Significato | Soluzione tipica |
|---|---|---|
| Causa 3: MS illegale | SIM bloccata dall'operatore | Chiamare l'operatore per riattivarla |
| Causa 6: ME illegale | L'IMEI del modem è in blacklist | Sostituire il modem o contattare l'operatore |
| Causa 11: PLMN non consentito | La SIM non è autorizzata per questa rete | Passare a un operatore supportato |
| Causa 19: Errore ESM | APN rifiutato o la SIM non ha un piano dati | Correggere le impostazioni APN o ricaricare la SIM |
| Causa 22: Congestione | La torre è sovraccarica | Attendere o agganciarsi a una banda meno affollata |
Ho visto integratori perdere intere giornate a risolvere problemi di una “telecamera morta” che si è rivelata essere Causa 19. La SIM aveva esaurito i dati. Un controllo dei log di cinque secondi lo avrebbe risolto.
Livello 3: Quando il problema è l'hardware
Se il driver del modem va in crash, il log del kernel (dmesg)6 cattura l'ultima istruzione di errore. Il nostro team di ingegneri può leggere quel log da remoto e inviare una patch firmware. Non è necessario spedire la telecamera in Cina. Non è necessario aprire l'alloggiamento. Il log ci dice esattamente quale funzione è fallita e perché.
Questo approccio a tre livelli significa che non devi mai indovinare. Problema SIM, problema torre, o problema hardware: il log ti dice quale, ogni volta.
I log sono accessibili tramite la GUI Web anche se la connessione P2P è instabile?
Mi sono trovato in situazioni in cui il tunnel P2P continua a disconnettersi. La telecamera è semi-online. Posso pingarla a volte, ma il relay cloud non è affidabile. Posso comunque recuperare i log?
Sì. La nostra interfaccia Web memorizza le ultime 500 voci di log localmente sulla telecamera. Se riesci a raggiungere il dispositivo tramite qualsiasi percorso IP — rete locale, VPN, o anche una breve finestra P2P — puoi visualizzare ed esportare il pacchetto diagnostico completo senza una connessione cloud stabile.
Accesso ai log GUI Web connessione P2P instabile
Perché la memoria locale è importante
Molte telecamere economiche memorizzano i log solo nella RAM. Quando il dispositivo si riavvia, tutto scompare. Il nostro firmware scrive i log nella memoria non volatile7. Anche dopo un'interruzione di corrente o un riavvio attivato dal watchdog, i log sopravvivono. Questo è fondamentale per i siti remoti dove potresti non controllare la telecamera per giorni o settimane.
Tre modi per recuperare i log
Abbiamo progettato metodi di accesso multipli perché nessun metodo singolo funziona in ogni situazione:
- Visualizzazione diretta tramite interfaccia Web: Apri la pagina di gestione della telecamera, vai su “Manutenzione di sistema” e scorri le ultime 500 voci di log in tempo reale. Puoi filtrare per categoria — rete, sistema o allarme.
- Esportazione con un clic: Scarica un pacchetto
.tar.gzche contiene log di rete, configurazione di sistema e statistiche di runtime. Questo file è abbastanza piccolo da trasferire anche su un collegamento 4G lento o instabile. - Recupero remoto VMS: Se utilizzi la nostra piattaforma di gestione, puoi recuperare il log “Last Will” da un dispositivo che è già offline. La piattaforma memorizza nella cache l'ultimo rapporto di stato che la telecamera ha inviato prima di disconnettersi. Questo rapporto include il livello della batteria, la potenza del segnale e il codice di errore finale.
Cosa succede se l'interfaccia Web è completamente irraggiungibile?
Se la telecamera è completamente offline e non è possibile raggiungerla tramite alcun percorso IP, i log sono comunque al sicuro sul dispositivo. La prossima volta che la telecamera tornerà online — tramite un ciclo di alimentazione, una sostituzione della SIM o un recupero del segnale — potrai recuperare immediatamente i log memorizzati. Nulla è andato perso.
| Metodo di accesso | Richiede una connessione stabile? | Profondità dei log | Il migliore per |
|---|---|---|---|
| Interfaccia utente web | Un breve accesso è sufficiente | Ultime 500 voci | Controlli rapidi durante la connettività intermittente |
| .Esportazione .tar.gz | Un breve accesso è sufficiente | Pacchetto diagnostico completo | Invio all'ingegneria per analisi approfondite |
| Recupero remoto VMS | No (utilizza dati memorizzati nella cache) | Ultima segnalazione di stato | Dispositivi offline irraggiungibili |
Per integratori come David Miller, che gestiscono siti in più stati, questa flessibilità non è un optional. È un requisito fondamentale. Se il tuo attuale fornitore di telecamere non può fornirti i log quando la connessione è scarsa, i log sono inutili proprio quando ne hai più bisogno.
Quanto tempo prima che i log di connessione vengano sovrascritti dal sistema?
Una volta ho dovuto tracciare uno schema di disconnessioni notturne che si verificava da due settimane. La telecamera conservava solo tre giorni di log. Ho dovuto ricominciare da capo con una nuova finestra di monitoraggio. Questo mi è costato altre due settimane.
Il nostro firmware conserva le ultime 500 voci di log strutturate nella memoria locale. Per la conservazione a lungo termine, puoi configurare inoltro Syslog8 a un server esterno, che memorizza una cronologia illimitata e ti consente di cercare mesi di dati per individuare schemi ricorrenti.

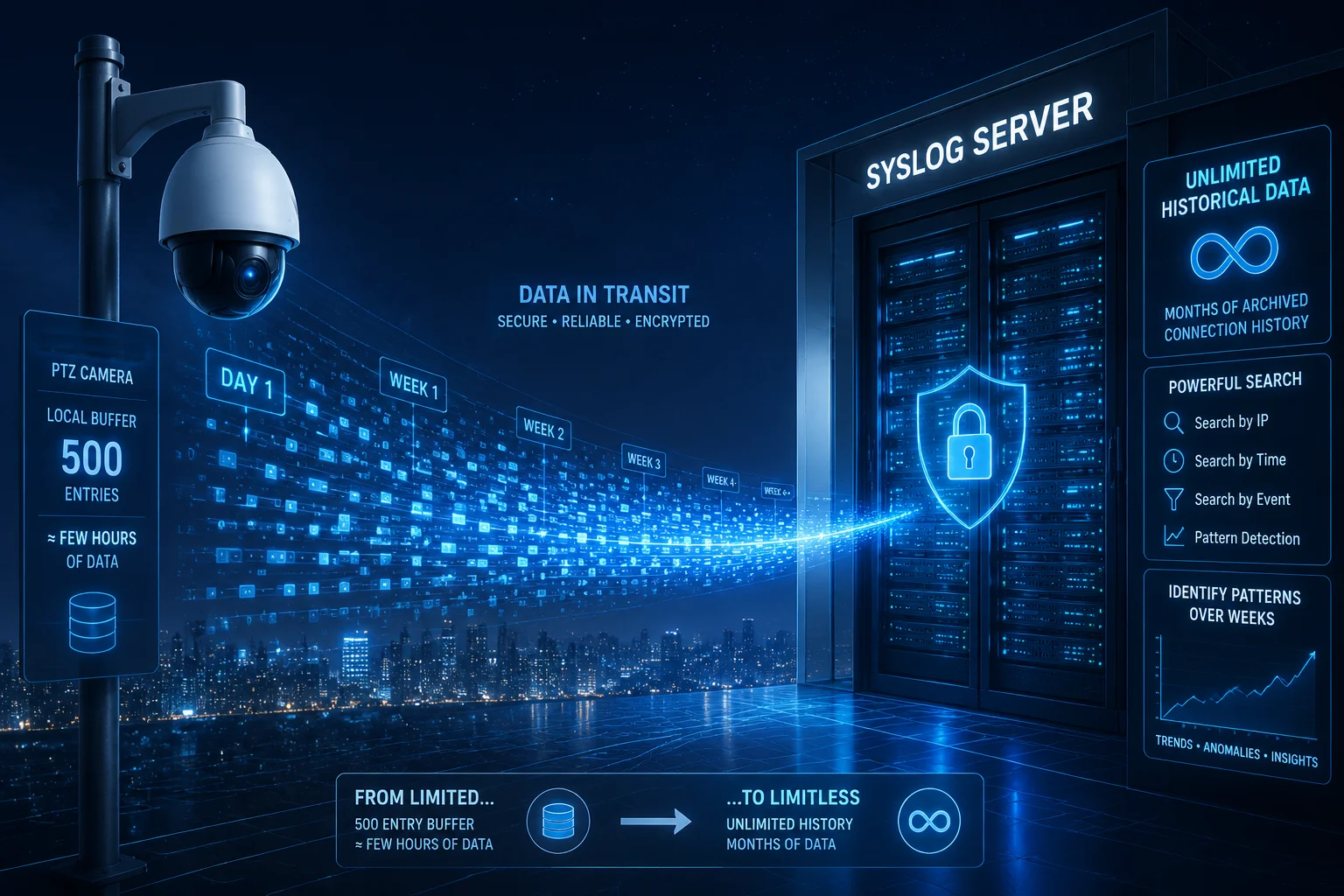

Periodo di conservazione dei log di connessione prima della sovrascrittura
Comprensione del buffer locale da 500 voci
Il limite di 500 voci è una scelta progettuale deliberata. Le telecamere PTZ hanno uno spazio di archiviazione flash limitato e una scrittura troppo aggressiva riduce la durata del chip di archiviazione. Cinquecento voci coprono tipicamente da 3 a 7 giorni di normale funzionamento, a seconda di quanto è attivo l'ambiente di rete. In un'installazione stabile, in cui la telecamera si connette una volta e rimane connessa, 500 voci possono coprire diverse settimane. In un ambiente rumoroso con frequenti handover e riconnessioni, il buffer può riempirsi in 2 o 3 giorni.
Syslog: La risposta corretta per la cronologia a lungo termine
Se hai bisogno di settimane o mesi di cronologia dei log, lo storage locale è lo strumento sbagliato. Lo strumento giusto è Syslog. Ecco come funziona:
- Imposti un server Syslog sul tuo backend. Le opzioni gratuite includono rsyslog su Linux o Kiwi Syslog su Windows.
- Nell'interfaccia Web della telecamera, inserisci l'IP e la porta del server Syslog.
- Scegli il livello di log: Info, Warning, Error o Debug.
- Da quel momento in poi, ogni voce di log viene inviata al tuo server in tempo reale. Il server memorizza tutto. Non c'è limite di sovrascrittura.
Quale livello di log dovresti usare?
- Info: Registra tutto, inclusi gli aggiornamenti di stato di routine. Utile per i test di distribuzione iniziali. Genera molti dati.
- Attenzione: Registra degradazione del segnale, latenza elevata ed eventi vicini alla soglia. Utile per il monitoraggio continuo.
- Errore: Registra solo i guasti: disconnessioni, errori di attivazione PDP, riavvii del watchdog. Utile per ambienti di produzione in cui si desidera visualizzare solo i problemi.
- Debug: Registra scambi di comandi AT grezzi e dettagli a livello di protocollo. Usalo solo quando stai attivamente risolvendo un problema specifico. Disattivalo al termine.
Per la maggior parte delle installazioni B2B, consiglio di impostare il livello Syslog su Attenzione per il funzionamento quotidiano e di passare a Debug solo quando una specifica telecamera mostra problemi ripetuti. Questo ti fornisce mesi di cronologia utile senza inondare il tuo server di dati inutili.
La telecamera può inviarmi automaticamente un “Rapporto diagnostico” dopo un crash critico?
Non voglio controllare i log manualmente ogni giorno. Voglio che la telecamera mi dica quando qualcosa va storto. È possibile?
Il nostro firmware supporta avvisi automatici tramite la piattaforma VMS. Quando si verifica un riavvio del watchdog, un crash del modem o un guasto ripetuto del battito cardiaco, il sistema può inviare una notifica che include il motivo del riavvio, le ultime letture del segnale e il codice di errore, in modo da sapere cosa è successo prima ancora di accedere.
Email automatica di report diagnostico dopo il crash della telecamera
Come funzionano il Watchdog e il Log di Ripristino
Il watchdog è un timer a livello hardware. Se il processore principale o lo stack di rete smettono di rispondere per un determinato periodo, il watchdog interrompe l'alimentazione e forza un riavvio completo. Ogni volta che ciò accade, il firmware scrive una voce nel log di ripristino che include:
- Motivo del riavvio: È stato un riavvio manuale, un aggiornamento del firmware o un ciclo di alimentazione forzato dal watchdog a causa di un timeout di rete?
- Stato pre-crash: L'ultima intensità del segnale nota, l'indirizzo IP e la durata della connessione prima del crash.
- Traccia dell'errore del kernel: Se il driver del modem 4G è andato in crash, il log dmesg cattura la funzione esatta e l'indirizzo di memoria in cui si è verificato il guasto.
Trasformare i log in avvisi
La telecamera stessa non invia email direttamente. Invece, il flusso di avvisi funziona in questo modo:
- La telecamera scrive il log di crash nella memoria locale.
- Quando la telecamera torna online, invia il log di crash alla piattaforma VMS.
- La piattaforma VMS analizza il log e attiva una regola di avviso configurata dall'utente: email, SMS, webhook o notifica push.
- Ricevi un riepilogo che dice, ad esempio: “La telecamera Sito-14 è stata riavviata alle 03:22. Motivo: Timeout del watchdog. Ultimo RSRP: -108 dBm. Ultimo errore: PDP Activation Failed.”
Perché questo è importante per i siti non presidiati
Per le telecamere a energia solare in fattorie, cantieri o corridoi autostradali, nessuno guarda il feed live alle 3 del mattino. La telecamera deve essere in grado di riprendersi da sola e quindi segnalare cosa è successo. Il nostro sistema watchdog gestisce il ripristino. Il sistema di log gestisce la segnalazione. Insieme, ti danno la certezza che la telecamera si auto-ripara e che sarai a conoscenza di ogni incidente la mattina seguente.
| Tipo di evento | Dati registrati | Trigger di allerta |
|---|---|---|
| Riavvio forzato del watchdog | Motivo del riavvio, segnale pre-crash, tempo di attività prima del crash | Sì — inviato al VMS alla riconnessione |
| Crash del driver del modem | Traccia dmesg del kernel, ultima risposta del comando AT | Sì — contrassegnato come critico |
| Timeout del heartbeat (3x) | Timestamp di fallimento ACK MQTT/WebSocket | Sì — attiva la ricostruzione del collegamento e l'allerta |
| Fallimento attivazione PDP | Configurazione APN, codice di rifiuto dell'operatore | Sì — registrato e segnalato |
| Riavvio manuale | ID utente, timestamp | No — solo informativo |
Se il tuo attuale fornitore PTZ non è in grado di dirtelo perché una telecamera si è riavviata in un sito remoto, stai volando alla cieca. Continuerai a inviare furgoni a siti dove una semplice ricarica della SIM o una correzione APN avrebbe risolto il problema in cinque minuti.
Conclusione
Log di rete dettagliati non sono una funzionalità di lusso. Sono la differenza tra una soluzione remota di cinque minuti e un intervento sul campo da $500. Richiedili prima di acquistare.
1. RSRP (Reference Signal Received Power) è una metrica chiave della qualità del segnale LTE utilizzata per misurare la potenza del segnale di riferimento da una torre cellulare. ︎↩︎ 2. RSRQ (Reference Signal Received Quality) indica la qualità del segnale ricevuto, con valori inferiori (ad esempio, inferiori a -15 dB) che spesso segnalano interferenze. ︎↩︎ 3. I comandi AT vengono utilizzati per comunicare con i modem; le risposte ai comandi AT vengono acquisite dal firmware per registrare le interazioni cellulari. ︎↩︎ 4. L'effetto ping-pong si verifica quando un dispositivo mobile passa rapidamente tra due torri, causando spesso instabilità della connessione. ︎↩︎ 5. ESM failure (Cause 19) indica un problema con l'EPS Session Management, spesso a causa di un APN errato o di un piano dati scaduto. ︎↩︎ 6. Il comando dmesg visualizza i messaggi del buffer circolare del kernel, cruciali per diagnosticare crash dei driver hardware. ︎↩︎ 7. La memoria non volatile conserva i dati dopo la perdita di alimentazione, garantendo che i log sopravvivano ai riavvii. ︎↩︎ 8. Syslog è un protocollo standard per l'invio di messaggi di log a un server remoto, consentendo una conservazione illimitata dei log. ︎↩︎
