Ho visto troppe telecamere PTZ fallire non a causa di sensori o firmware difettosi, ma perché un piccolo ingranaggio di plastica all'interno del meccanismo di panoramica si è spezzato a metà dopo sei mesi di pattugliamento.
Gli ingranaggi in metallo durano molto più a lungo di quelli in plastica nelle telecamere PTZ, soprattutto in condizioni di utilizzo gravoso come i giri di pattugliamento 24/7, l'inseguimento automatico e le temperature estreme. Gli ingranaggi in metallo mantengono una precisione di posizionamento elevata per 5-8 anni, mentre gli ingranaggi in plastica spesso si degradano entro 6-12 mesi di utilizzo ad alta frequenza, causando derive, denti spanati e costose sostituzioni sul campo.

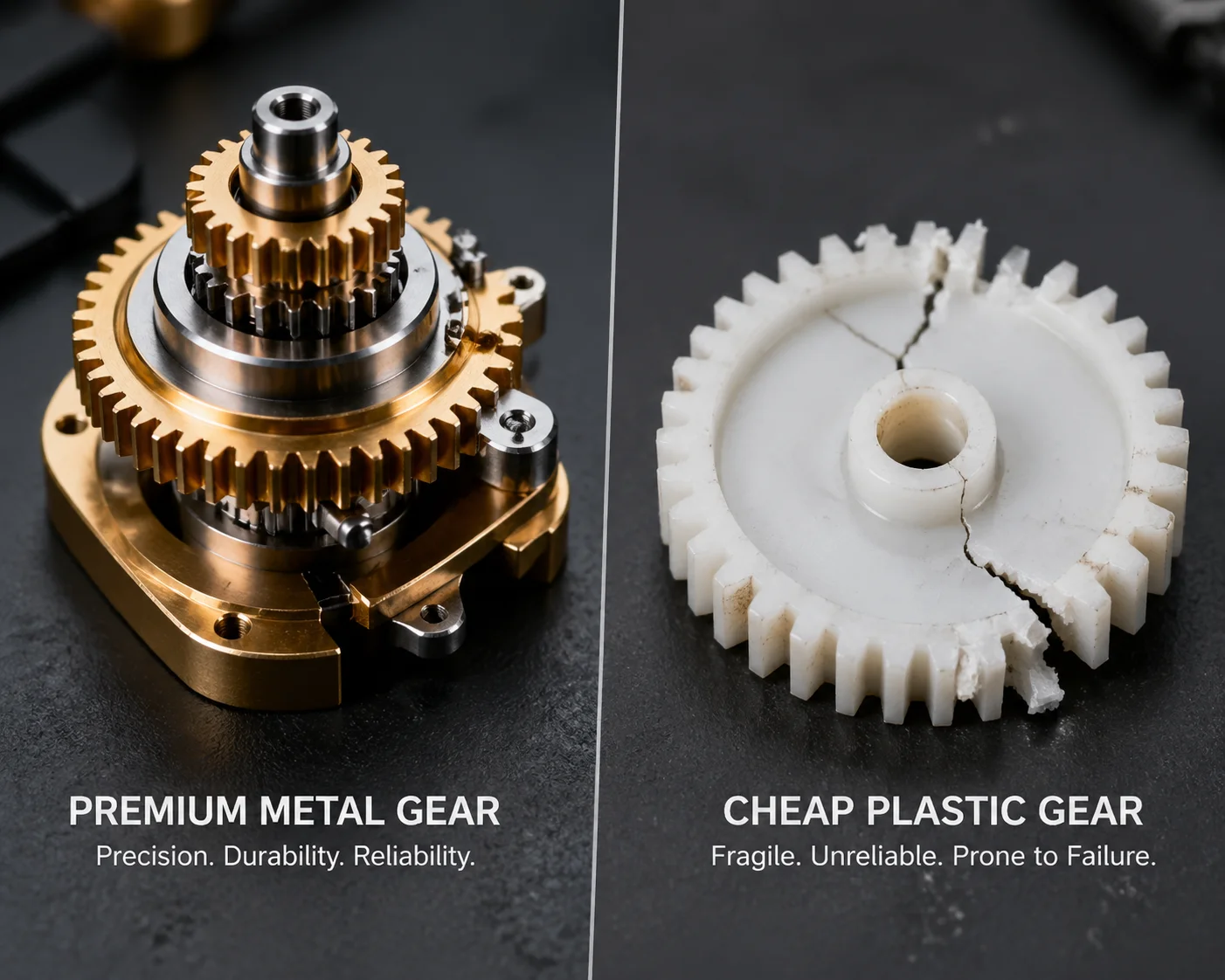

Confronto tra gli ingranaggi interni delle telecamere PTZ in metallo e in plastica
Qui di seguito, vi illustro le quattro domande più frequenti che mi vengono rivolte da integratori e responsabili di progetto sui materiali delle apparecchiature PTZ. Ogni risposta deriva da ciò che abbiamo imparato costruendo telecamere PTZ di livello industriale presso Loyalty-Secu dal 2013 e dai fallimenti reali che abbiamo aiutato i clienti a evitare.
Gli ingranaggi in plastica si spogliano o si fondono durante un pattugliamento ad alta velocità in un ambiente a 120°F?
Ogni estate ricevo questa domanda da integratori del Texas e dell'Arizona. Le loro telecamere PTZ sono posizionate su pali alla luce diretta del sole, eseguono tour preimpostati per tutto il giorno e vogliono sapere se gli ingranaggi sono in grado di gestirli.
Sì, gli ingranaggi in plastica possono assolutamente spanarsi, deformarsi o addirittura rompersi in ambienti ad alta temperatura. A partire da 49°C, i comuni materiali plastici degli ingranaggi, come il POM e il nylon, iniziano a rammollirsi, aumentando il rischio di deformazione dei denti, di sovraccarico del motore e di eventuale rottura dell'ingranaggio durante la rotazione ad alta velocità.
Telecamera PTZ guasto ingranaggio in plastica ambiente ad alta temperatura

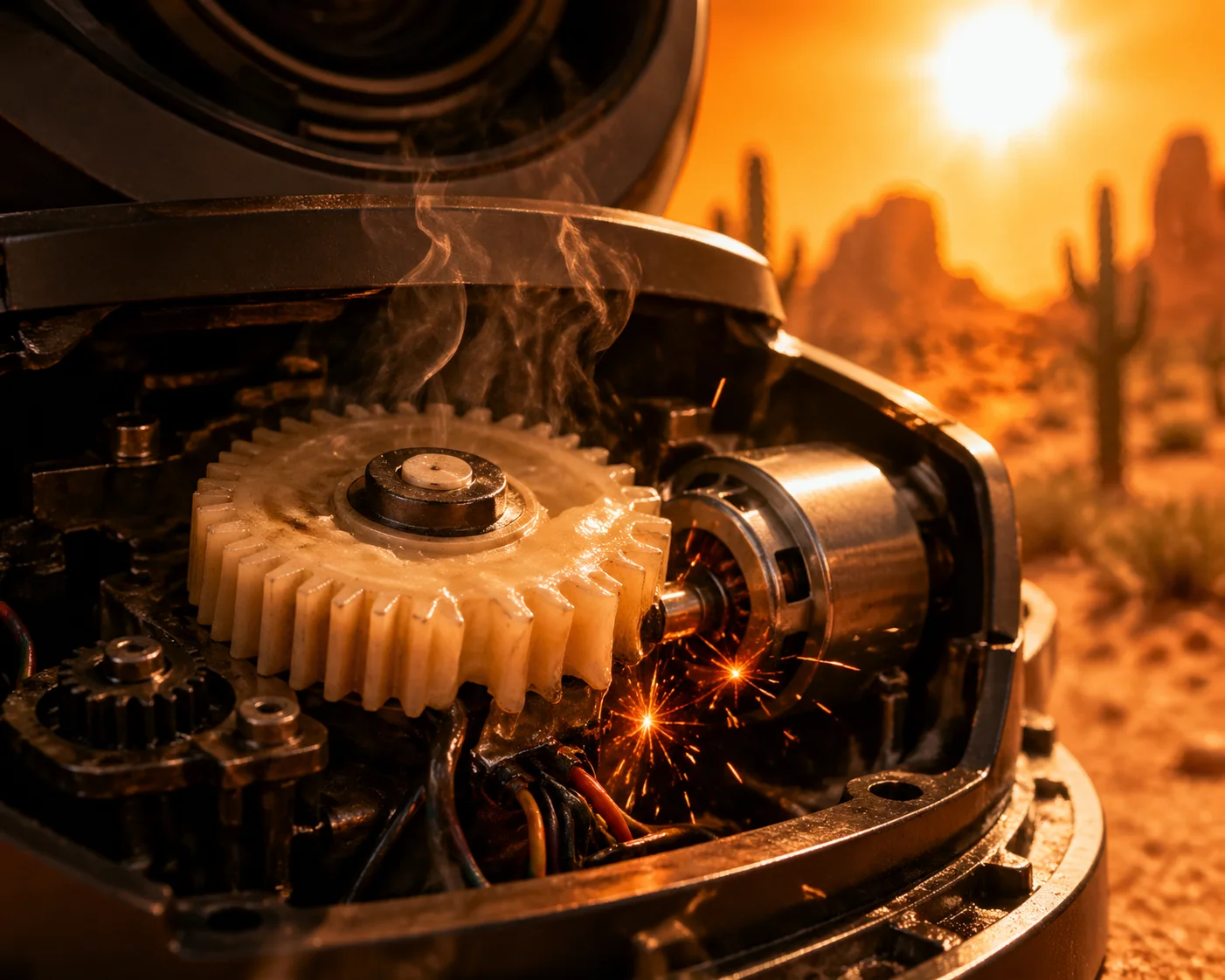

Cosa succede agli ingranaggi in plastica con il caldo estremo
La plastica ha un'elevata coefficiente di espansione termica 1. Ciò significa che quando la temperatura aumenta, l'ingranaggio cresce fisicamente. Anche una minuscola variazione di dimensioni altera l'ingranaggio tra gli ingranaggi. Ecco come si presenta in pratica:
- I denti degli ingranaggi si gonfiano. L'accoppiamento tra l'ingranaggio motore e l'ingranaggio condotto diventa troppo stretto. Il motore deve spingere di più per ruotare il meccanismo di panoramica o inclinazione.
- Picchi di corrente del motore. La resistenza extra assorbe più potenza. Con il tempo, questo può bruciare gli avvolgimenti del motore, un guasto costoso e impossibile da riparare sul campo.
- I denti si deformano in modo permanente. La plastica sottoposta a calore e carico non rimbalza. Una volta che un dente si piega, il gioco aumenta e le posizioni preimpostate iniziano a deviare.
Ora capovolgiamo lo scenario. In inverno, la stessa plastica diventa fragile. Ho visto le foto di uno smontaggio di un Hikvision DS-2DE4425 2 serie in cui l'ingranaggio del piatto principale, fatto di plastica dura, si è frantumato in 3 o 4 pezzi come se fosse vetro. Non si trattava di un'usura graduale. Si è trattato di una singola frattura improvvisa durante un avviamento a freddo.
Comportamento alla temperatura: Ingranaggi in plastica contro ingranaggi in metallo
| Fattore | Ingranaggi in plastica (POM/Nylon) | Ingranaggi in metallo (ottone/acciaio inossidabile) |
|---|---|---|
| Espansione termica | Alta - si gonfia con il caldo, si restringe con il freddo | Molto basso - rimane dimensionalmente stabile |
| Fragilità al freddo | Diventa fragile al di sotto di 0°F (-18°C) | Mantiene la tenacità anche a -40°F (-40°C) |
| Carico del motore in calore | Aumenta a causa delle maglie strette | Rimane coerente |
| Rischio di guasto improvviso | Alto - fessurazione o spellatura | Basso - usura graduale e prevedibile |
| Campo di funzionamento effettivo | Da circa 14°F a 140°F (da -10°C a 60°C) | Da -40°F a 158°F (da -40°C a 70°C) |
Perché questo è importante per le distribuzioni sul campo
Se si utilizzano telecamere PTZ nel sud-ovest americano, nella costa del Golfo o nel nord del Canada, si ha a che fare con sbalzi di temperatura di 100°F o più nel corso dell'anno. Un ingranaggio in plastica che funziona bene in un magazzino a clima controllato si comporta in modo molto diverso su un palo a El Paso in luglio.
In Loyalty-Secu, utilizziamo ingranaggi metallici nella trasmissione centrale di pan e tilt proprio perché le nostre telecamere sono progettate per questi ambienti. Abbinato a grasso di tipo industriale con temperature comprese tra -40°C e +70°C, il sistema di trasmissione offre una coppia costante indipendentemente dalla stagione. Ciò significa che i vostri tour preimpostati funzionano allo stesso modo a gennaio come ad agosto: nessuna deriva, nessuno stallo, nessun rollio di emergenza del carrello.
In che modo gli ingranaggi metallici lavorati di precisione migliorano l'affidabilità a lungo termine del mio PTZ?
Alcuni clienti mi hanno detto che le loro vecchie telecamere PTZ “hanno funzionato bene per il primo anno”, poi hanno iniziato a perdere le posizioni preimpostate di qualche metro a 500 metri di distanza. Non si tratta di un bug del software. Si tratta di usura dell'ingranaggio.
Gli ingranaggi in metallo lavorati con precisione mantengono tolleranze strette tra dente e dente per anni di utilizzo continuo. In questo modo il gioco - il piccolo spazio tra i denti dell'ingranaggio - rimane estremamente ridotto, preservando direttamente la ripetibilità di ±0,1° da cui dipendono le applicazioni di tracciamento automatico dell'intelligenza artificiale, di riconoscimento delle targhe e di zoom a lungo raggio.
Ingranaggi metallici lavorati di precisione Affidabilità della telecamera PTZ
Comprendere il contraccolpo e perché uccide la precisione
Il gioco è la piccola quantità di gioco tra due denti di un ingranaggio. Ogni sistema di ingranaggi ne ha un po'. Ma la domanda è: quanto e quanto velocemente cresce?
Con gli ingranaggi in plastica, i denti sono più morbidi. Dopo decine di migliaia di cicli di pan e tilt, le punte dei denti si consumano e si arrotondano. Lo spazio tra i denti aumenta. Questo è lo scorrimento del gioco, invisibile dall'esterno. Non si sente. Non lo vedrete sul flusso video, finché un giorno la vostra preimpostazione, che era rivolta al cancello di una scuola, ora punta 3 metri a sinistra.
Con gli ingranaggi in metallo, in particolare quelli lavorati con precisione in ottone o acciaio inox, la durezza del materiale fa sì che i denti mantengano la loro forma molto più a lungo. Il gioco rimane entro le specifiche per anni, non per mesi.
L'impatto sul mondo reale dell'IA e del tracciamento automatico
Le moderne telecamere PTZ non stanno ferme. Eseguono il tracciamento automatico con intelligenza artificiale. Scattano in posizioni preimpostate decine di volte all'ora. Seguono i veicoli in un parcheggio e poi tornano alla posizione iniziale. Ognuno di questi movimenti dipende dalla precisione meccanica del treno di ingranaggi.
Se gli ingranaggi si sono usurati e il gioco è aumentato anche di 0,3°, ecco cosa succede a diversi livelli di zoom:
| Livello di zoom | Errore di gioco (0,3°) | Deriva visibile al target |
|---|---|---|
| 10X | 0.3° | ~1,5 metri a 300m |
| 25X | 0.3° | ~3,5 metri a 300m |
| 38X | 0.3° | ~5+ metri a 300m |
Con uno zoom a 38X, che è quello utilizzato da molte delle nostre fotocamere a lungo raggio, anche un piccolo errore meccanico diventa un problema enorme sullo schermo. La telecamera pensa di puntare nel punto giusto. L'encoder dice che è in posizione. Ma l'ingranaggio è slittato quel tanto che basta per rendere l'immagine fuori bersaglio.

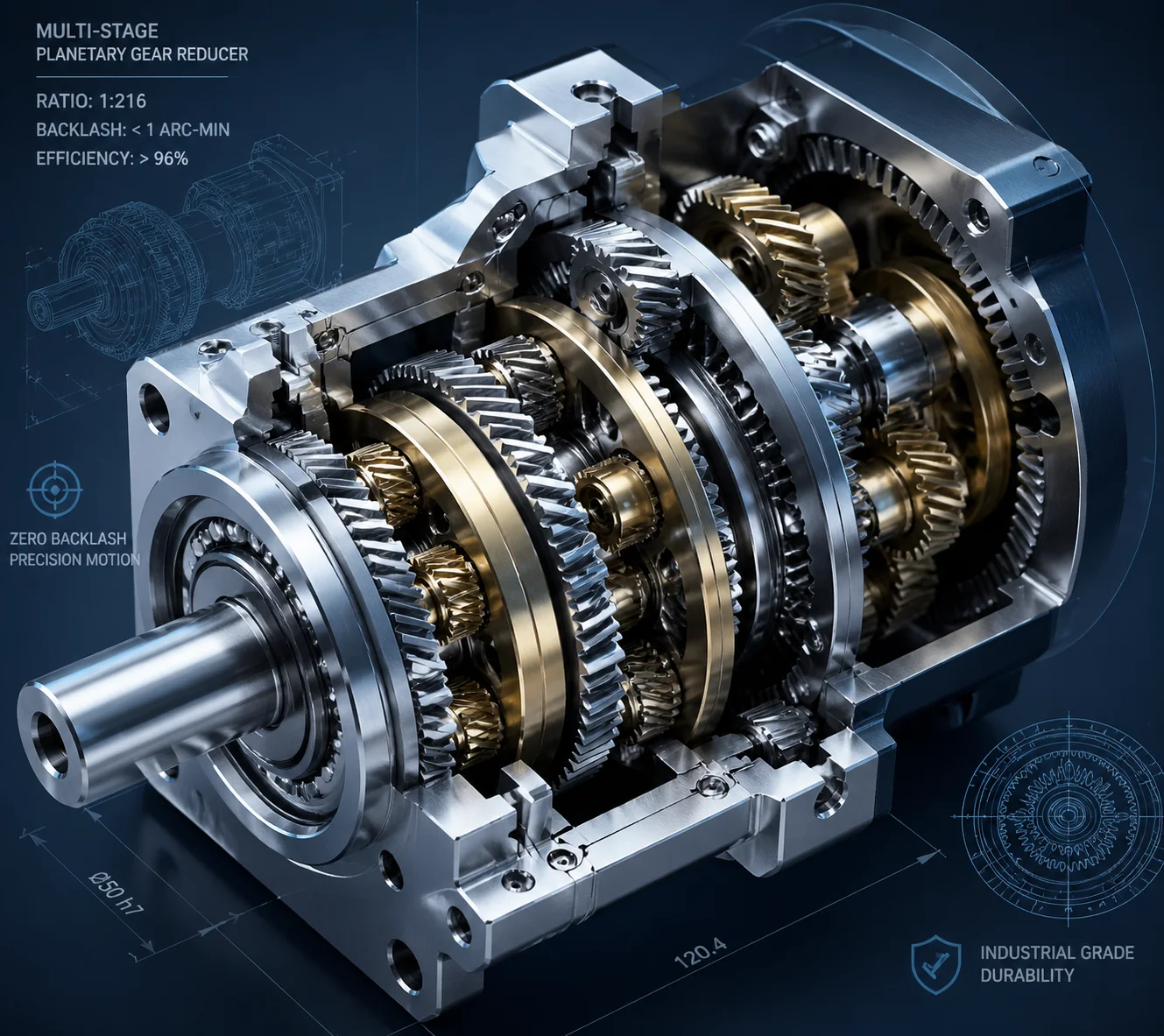

Come si comportano i sistemi di riduttori epicicloidali
Nelle nostre progettazioni PTZ, utilizziamo un sistema a più stadi. riduttori epicicloidali 3. Questi distribuiscono il carico su più denti dell'ingranaggio contemporaneamente, riducendo le sollecitazioni su ogni singolo dente e prolungando la durata complessiva del treno di ingranaggi. I produttori di riduttori PTZ specializzati come ZHAOWEI 4 confermano che questa struttura è fondamentale per ottenere un movimento fluido e senza scatti a basse velocità e con una coppia elevata, esattamente ciò che serve per una sorveglianza stabile a lungo raggio.
Il punto chiave: gli ingranaggi planetari in metallo non solo durano di più. Mantengono più a lungo la precisione della telecamera. E in un mondo in cui i clienti pagano per l'autotracciamento e l'acquisizione di targhe con intelligenza artificiale, la precisione non è un optional: è l'obiettivo principale.
Il rumore di “clacking” del mio PTZ è un segno di usura degli ingranaggi o di cattivo allineamento?
Ho ricevuto dei video da clienti in cui il loro PTZ emette un suono ritmico di clic o clacking a ogni rotazione. Di solito il primo istinto è quello di chiedere se il motore sta morendo. Nella maggior parte dei casi, non si tratta del motore. Si tratta degli ingranaggi.
Un rumore di clacking durante il movimento della PTZ indica di solito denti di ingranaggi usurati con gioco eccessivo, un dente incrinato o scheggiato o un cattivo allineamento degli ingranaggi dalla fabbrica. Nei sistemi di ingranaggi in metallo, questo rumore è spesso causato da una lubrificazione insufficiente. Nei sistemi di ingranaggi in plastica, è più probabile che si tratti di un segno di danni fisici ai denti che peggiorano con il tempo.

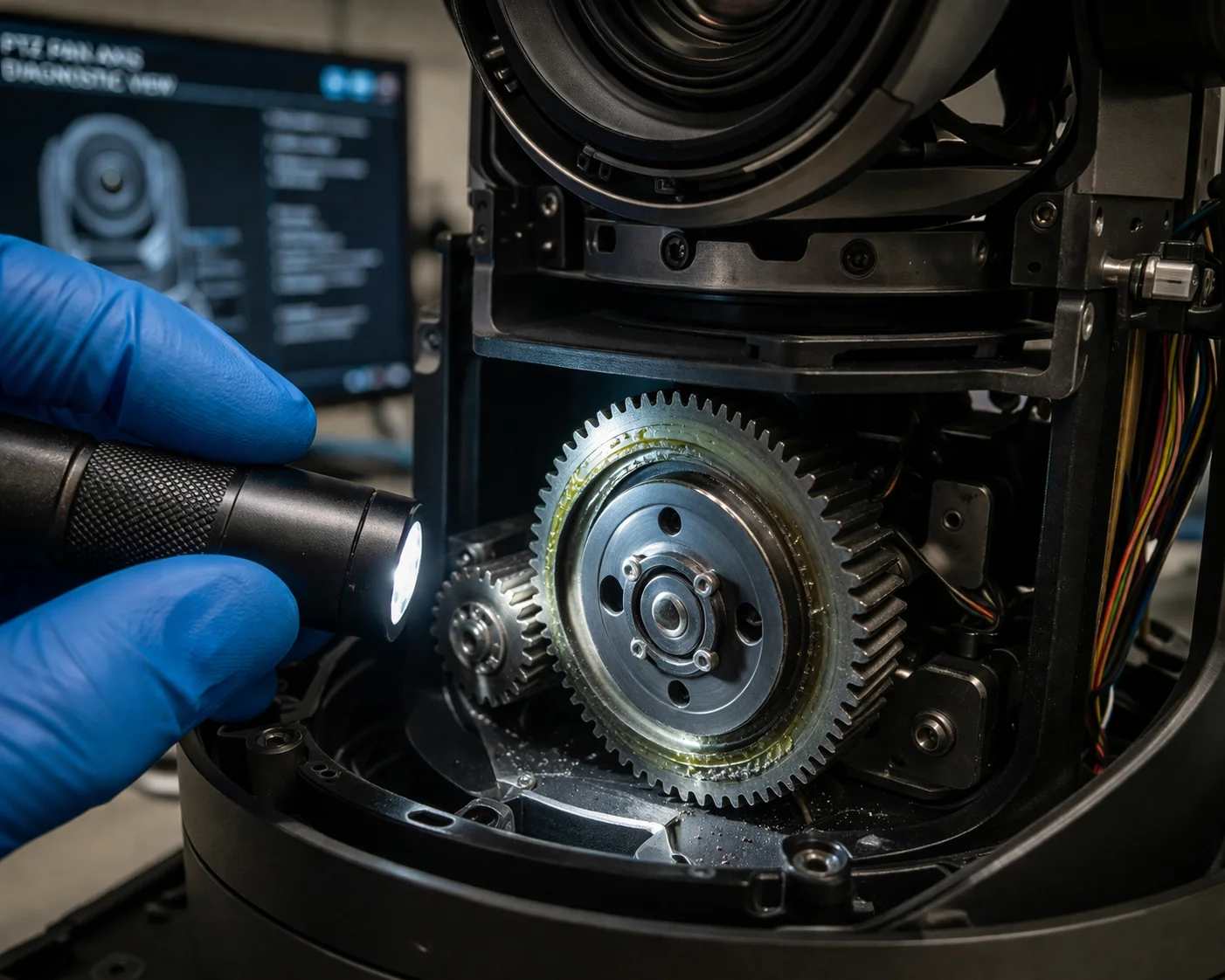

Diagnosi dell'usura dell'ingranaggio della telecamera PTZ con rumore di clacking
Come riconoscere la differenza: Usura e allineamento
Non tutti i rumori di ferraglia significano la stessa cosa. Ecco come lo spiego quando aiuto un cliente a diagnosticare il problema a distanza:
Clic ritmico che si adatta alla velocità di rotazione
Di solito significa che uno o più denti di un ingranaggio sono danneggiati, scheggiati, incrinati o consumati. Ogni volta che il dente danneggiato si ingrana con l'ingranaggio opposto, fa un clic. Se il suono si verifica a un intervallo costante (ad esempio, una volta per ogni rotazione completa del piatto), è quasi possibile contare i denti per capire quale ingranaggio è danneggiato.
Con gli ingranaggi in plastica, questo tipo di danno è spesso irreversibile. Il dente non si consuma in modo uniforme, ma si rompe in pezzi. Ho visto foto di smontaggi in cui un singolo dente di plastica si è rotto e ha bloccato l'intero meccanismo, bloccando completamente l'asse del piatto.
Con gli ingranaggi in metallo, un suono simile è più probabilmente causato da una bava o da un problema di lubrificazione. Spesso un nuovo ingrassaggio può risolvere il problema. Il dente stesso di solito è ancora intatto.
Ticchettio o stridore casuale
Questo indica un problema di allineamento. Se gli ingranaggi non sono stati allineati correttamente durante l'assemblaggio o se l'alloggiamento si è deformato a causa del calore, i denti non si ingranano in modo pulito. Saltano, stridono o si incastrano l'uno con l'altro.
In questo caso la qualità costruttiva conta moltissimo. Noi di Loyalty-Secu sottoponiamo ogni PTZ a un test di rodaggio prima della spedizione. La telecamera esegue cicli continui di panoramica e inclinazione per ore, mentre noi controlliamo la presenza di suoni anomali, l'assorbimento di corrente e la precisione del posizionamento. Se un'unità fa rumore, non viene spedita.
Quali sono le cause del rumore degli ingranaggi?
| Tipo di rumore | Causa probabile (ingranaggi in plastica) | Causa probabile (ingranaggi metallici) |
|---|---|---|
| Clic ritmico | Dente scheggiato o incrinato | Bava sulla superficie del dente o lubrificazione a secco |
| Suono di smerigliatura | Denti consumati, gioco eccessivo | Disallineamento o detriti estranei nella scatola degli ingranaggi |
| Improvviso e forte crack | Frattura del dente (catastrofica) | Estremamente raro: di solito si tratta di un problema abitativo |
| Aumento del rumore nel tempo | Usura progressiva, quasi a fine vita | La lubrificazione si sta seccando e deve essere reingrassata |
Perché è importante per la vostra azienda
Se siete un integratore e il vostro cliente chiama per un PTZ rumoroso, dovete sapere se si tratta di una soluzione rapida o di una richiesta di garanzia. Con gli ingranaggi in metallo, la maggior parte dei problemi di rumore può essere risolta con la manutenzione. Con gli ingranaggi in plastica, il rumore è spesso l'ultimo avvertimento prima di un guasto meccanico totale. E negli Stati Uniti, l'invio di un tecnico su un palo costa $500-$1.500 a visita. Ecco perché la scelta del materiale giusto per gli ingranaggi in fase di acquisto consente di risparmiare denaro a valle.
Utilizzate leghe metalliche autolubrificanti per ridurre la necessità di ingrassaggio manuale?
Ricevo spesso questa domanda da integratori che installano telecamere su pali di 30 metri in luoghi remoti. Una volta che la telecamera è lassù, nessuno vuole risalire per ingrassare gli ingranaggi ogni sei mesi.
Sì: in Loyalty-Secu utilizziamo ingranaggi in ottone e lega di rame che hanno proprietà autolubrificanti naturali, combinati con grasso industriale a lunga durata adatto a temperature estreme. Questa combinazione riduce significativamente la necessità di rilubrificazione manuale nel corso della vita operativa della telecamera, che in genere è di 5-8 anni in applicazioni a servizio continuo.

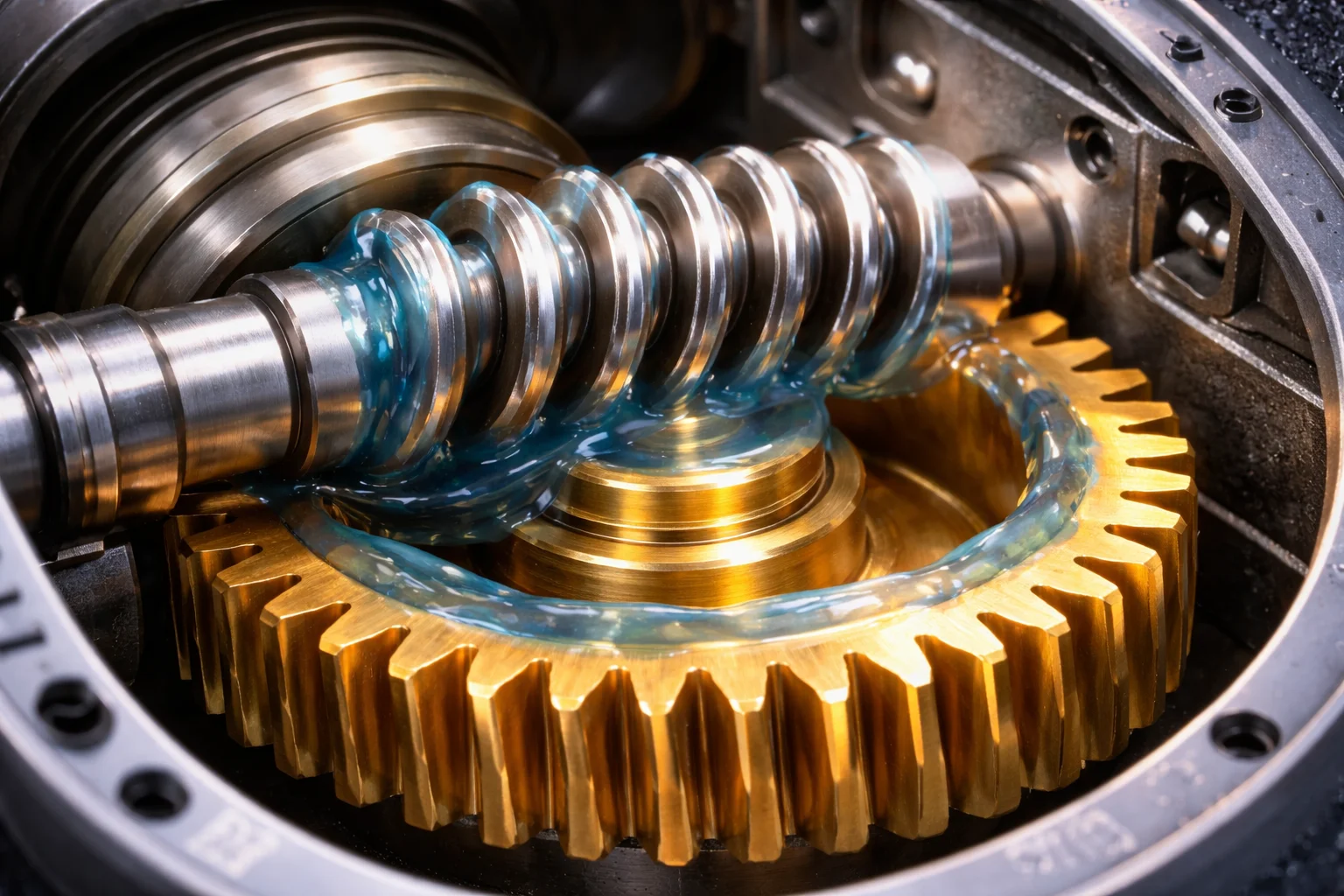

Ingranaggi in lega metallica autolubrificanti Manutenzione della telecamera PTZ
Perché la lubrificazione è più importante di quanto si pensi
Ogni sistema di ingranaggi genera attrito. L'attrito genera calore. Il calore accelera l'usura. Senza un'adeguata lubrificazione, anche i migliori ingranaggi in metallo finiscono per consumarsi.
Ma ecco cosa sfugge alla maggior parte delle persone: non tutti i metalli si comportano allo stesso modo quando si tratta di attrito.
Ottone e bronzo: il materiale portante della natura
Le leghe di ottone e bronzo sono state utilizzate per secoli nei cuscinetti e negli ingranaggi perché hanno un coefficiente di attrito naturalmente basso rispetto all'acciaio. Quando un ingranaggio in ottone si ingrana con una vite senza fine in acciaio (una configurazione comune nei meccanismi delle telecamere PTZ), l'ottone agisce quasi come un lubrificante incorporato. Resiste all'attrito - che si verifica quando due superfici metalliche si saldano sotto pressione - e si usura in modo lento e prevedibile.
Ecco perché abbiamo scelto ottone 5 per gli ingranaggi della trasmissione primaria. Non è l'opzione più economica. La plastica costerebbe meno. Ma l'ottone ci dà due cose che la plastica non può dare: stabilità dimensionale a lungo termine e comportamento autolubrificante sotto carico.
Lo strato di grasso: La prima linea di difesa
Oltre alle proprietà naturali del metallo, durante l'assemblaggio applichiamo su tutte le superfici degli ingranaggi un grasso industriale al litio complesso. Questo grasso è indicato per temperature da -40°C a +70°C e ha una durata di vita misurata in anni, non in mesi. Non si secca con il caldo del deserto. Non si congela negli inverni canadesi.
L'alloggiamento sigillato del riduttore tiene lontani polvere, umidità e insetti, tutti elementi che possono contaminare il grasso e accelerare l'usura. Finché la tenuta dell'alloggiamento rimane intatta, il grasso rimane efficace per l'intera durata della telecamera.
Che dire degli ingranaggi in plastica e della lubrificazione?
Gli ingranaggi in plastica sono a volte commercializzati come “autolubrificanti” perché materiali come POM (Delrin) 6 hanno una superficie a basso attrito. E questo è vero, in applicazioni leggere. Ma sotto i carichi e le velocità sostenute di una pattuglia PTZ, l'attrito tra plastica e plastica genera comunque abbastanza calore da causare creep e deformazioni. L'aggiunta di grasso agli ingranaggi in plastica può in realtà causare problemi: alcuni lubrificanti attaccano alcune materie plastiche, facendole gonfiare o incrinare nel tempo.
Questo è un altro vantaggio nascosto degli ingranaggi in metallo. Sono compatibili con un'ampia gamma di lubrificanti industriali, il che offre una maggiore flessibilità nella manutenzione, sempre che questa sia necessaria.
Costo totale di proprietà: Il fattore manutenzione
Per gli integratori negli Stati Uniti, il calcolo è semplice. Un singolo viaggio in autocarro verso un sito remoto costa da $500 a $1.500. Se un PTZ con ingranaggi in plastica ha bisogno di manutenzione o di essere sostituito dopo 12-18 mesi, si è già speso di più per la manodopera che per il costo della telecamera. Un PTZ con ingranaggi metallici che funziona per 5-8 anni senza interventi meccanici si ripaga molte volte.
Noi di Loyalty-Secu progettiamo le nostre telecamere in modo che il sistema di ingranaggi sia l'ultima cosa di cui preoccuparsi. Perché in questo settore la migliore manutenzione è l'assenza di manutenzione.
Conclusione
Gli ingranaggi in metallo costano di più all'inizio, ma durano molto di più in condizioni di utilizzo reale delle PTZ. Per qualsiasi installazione all'aperto, ad alta frequenza o a temperature estreme, sono l'unica scelta seria e vi faranno risparmiare per tutta la durata del progetto.
1. Coefficiente di espansione termica del POM rispetto all'ottone per gli ingranaggi. ︎ 2. Analisi dei guasti dell'ingranaggio in plastica Hikvision DS-2DE4425. ︎ 3. Riduzione epicicloidale per il movimento PTZ ad alta coppia. ︎ 4. Specifiche tecniche del riduttore PTZ ZHAOWEI. ︎ 5. Proprietà delle leghe di ottone per applicazioni con ingranaggi a basso attrito. ︎ 6. Limiti di temperatura degli ingranaggi in plastica POM (Delrin). ︎ 7. Grasso al litio complesso per il funzionamento del PTZ ad alta temperatura. ︎ 8. Misura del gioco per la verifica della precisione della preselezione PTZ. ︎ 9. Rilevamento dei picchi di corrente del motore per l'analisi dell'attrito degli ingranaggi. ︎ 10. Guarnizione del riduttore IP66 per la protezione da polvere e umidità. ︎
