Come si comportano i visori notturni laser da 800 m in condizioni di umidità e meteo diverse?

Ho visto troppi integratori installare una telecamera laser da 800 metri in un sito costiero e poi chiamarmi quando l'immagine diventa bianca nella nebbia. La portata del mondo reale non è quella delle specifiche tecniche.

Visione notturna laser da 800 m¹ offre la massima portata solo in condizioni di cielo limpido e asciutto. In caso di nebbia, pioggia battente o alta umidità², le gocce d'acqua diffondono il raggio laser e tagliano raggio d'azione effettivo³ da 30% a 50% o più. Per un affidabile all-prestazioni meteo⁴, coppia telecamere PTZ laser⁵ con tecnologia di defog ottico⁶ e sensori di imaging termico⁷.

Telecamera PTZ con visione notturna laser da 800 m e prestazioni atmosferiche

In questo articolo spiegherò esattamente come le condizioni atmosferiche influenzano la visione notturna laser. Condividerò ciò che ho imparato in anni di fornitura di telecamere PTZ laser a integratori in Nord America, Europa e Medio Oriente. Imparerete cosa funziona, cosa non funziona e come evitare errori costosi nel vostro prossimo progetto.

La mia telecamera laser PTZ può penetrare la nebbia o la pioggia nelle zone costiere?

Ricevo settimanalmente questa domanda da parte di integratori che si occupano di progetti portuali e di confine. Vogliono una risposta diretta. Il laser da solo non vi salverà nella nebbia fitta.

Una telecamera PTZ laser non è in grado di penetrare completamente la nebbia o la pioggia torrenziale. I raggi laser nel vicino infrarosso a 808-905 nm si disperdono fortemente nelle gocce d'acqua di dimensioni superiori a 100 μm. In presenza di fitte nebbia costiera⁸ Con una visibilità inferiore a 100 metri, la telecamera laser da 800 metri può raggiungere solo 100-300 metri di distanza.

telecamera laser PTZ nebbia pioggia prestazioni zona costiera

Perché il laser non è una lente di penetrazione magica

Molti produttori mostrano video dimostrativi perfetti girati in laboratori trasparenti. Sono in questo settore dal 2013 e posso dirvi la verità. Il laser non penetra la nebbia spessa molto meglio dei LED IR standard. Il vero vantaggio del laser è l'alta densità di energia e il fascio stretto. Può spingere la luce molto lontano in una colonna stretta. Ma quando questa colonna colpisce gocce d'acqua dense o aerosol, si disperde male. Questo fenomeno è chiamato retrodiffusione⁹.

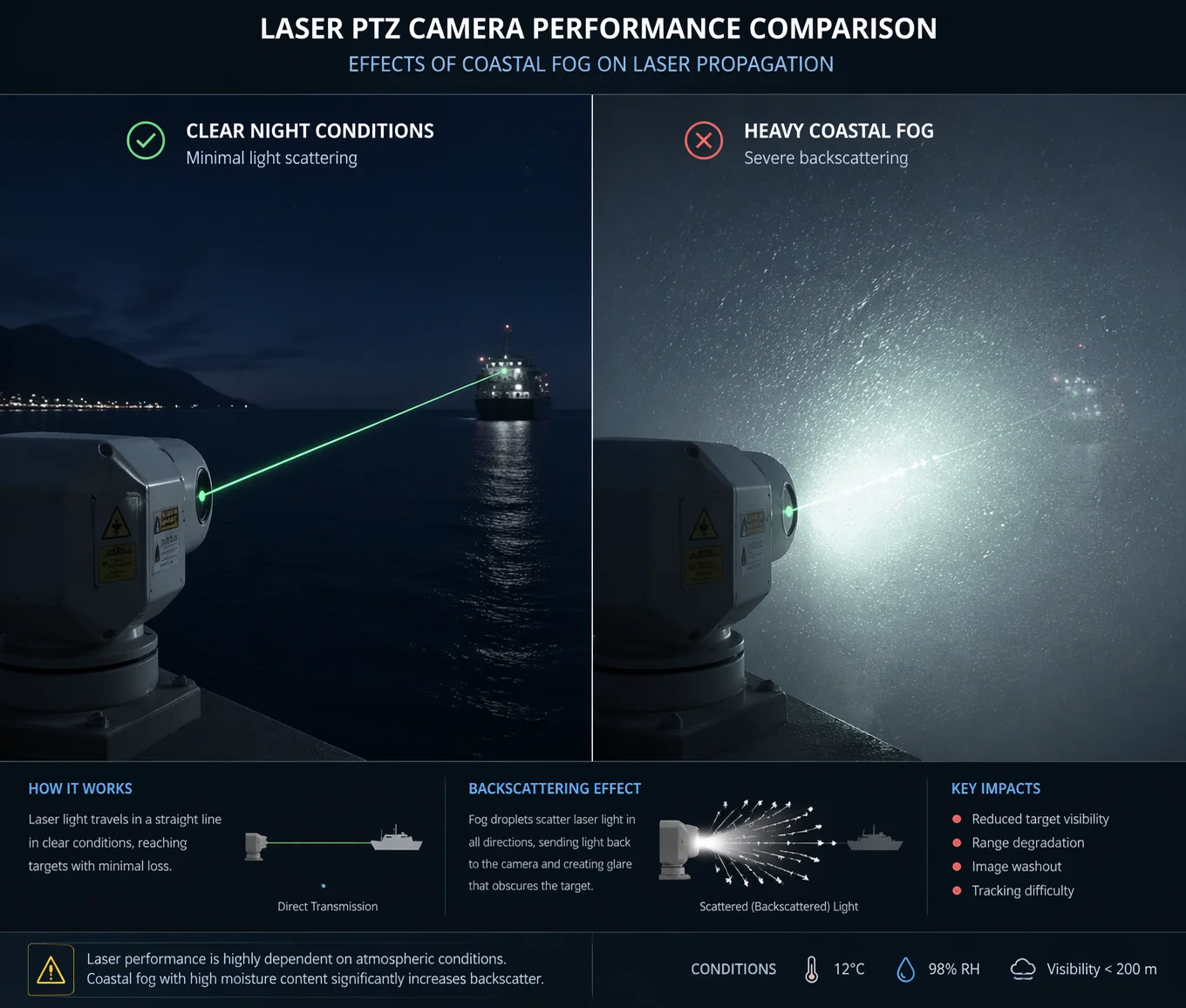

Nel backscattering, la luce laser rimbalza sulle particelle d'acqua e ritorna sul sensore della fotocamera. Il risultato è un'immagine bianca e sbiadita. Si vede la nebbia, non l'obiettivo. L'ho provato personalmente con le nostre fotocamere in un sito portuale nel Guangdong durante la stagione dei monsoni. Alla massima potenza del laser¹⁰, L'immagine appariva peggiore rispetto a quella con il laser spento. La retrodiffusione era così forte.

Cosa funziona davvero nella nebbia costiera

Per i progetti costieri, consiglio sempre due cose oltre al laser:

• Defog ottico (filtro IR-pass): Si tratta di un filtro fisico che blocca la luce visibile e lascia passare solo le lunghezze d'onda del vicino infrarosso. Riduce il rumore visivo della nebbia sul sensore. Non è la stessa cosa del defog digitale, che è solo un'elaborazione software e spesso rende l'immagine granulosa.
• Configurazione a doppio spettro (laser + termico): La termografia vede il calore, non la luce. La nebbia non blocca le tracce di calore allo stesso modo. Quindi la termografia individua prima il bersaglio e poi il laser PTZ esegue lo zoom per identificarlo.

Riduzione della portata in base al tipo di tempo

Condizioni meteo	Visibilità	Riduzione stimata della portata	Portata effettiva (da 800 m)
Aria limpida e secca	>10 km	0%	800 m
Leggera foschia	2-5 km	10%-20%	640-720 m
Pioggia leggera	1-2 km	20%-30%	560-640 m
Pioggia battente	500 m-1 km	40%-60%	320-480 m
Nebbia leggera	200-500 m	50%-70%	240-400 m
Nebbia densa	<100 m	70%-90%	80-240 m

Questa tabella si basa su test sul campo e su modelli di attenuazione atmosferica. Ogni sito è diverso. Ma il modello è chiaro. La nebbia è il più grande nemico della visione notturna laser.

Ai miei clienti dico questo: se il vostro progetto si trova in una zona costiera con nebbia regolare, non affidatevi solo al laser. Prevedete un soluzione a doppio spettro¹¹ fin dall'inizio. Costa di più in anticipo. Ma vi risparmia test di accettazione falliti e utenti finali arrabbiati.

Come si regolano le impostazioni dell'intensità laser per gli ambienti ad alta umidità?

Ho visto installatori portare il laser alla massima potenza in condizioni di umidità, pensando che più luce significhi un'immagine migliore. In realtà le cose peggiorano.

In ambienti ad alta umidità, ridurre l'intensità del laser per minimizzare il bagliore della retrodiffusione. Utilizzare la fotocamera funzione di zoom sincrono¹² per corrispondere al larghezza del raggio laser¹³ al campo visivo dell'obiettivo. In questo modo si mantiene l'immagine bilanciata e si evita l'effetto torcia - un punto bianco luminoso al centro dell'inquadratura.

regolazione dell'intensità laser impostazioni ambiente ad alta umidità

Il problema dell'effetto torcia

Quando il PTZ è ingrandito a 1X e il raggio laser è stretto, si ottiene un punto caldo luminoso al centro dell'immagine. I bordi rimangono scuri. Sembra che qualcuno stia puntando una torcia verso la telecamera. È inutile per la sorveglianza.

Quando il PTZ è zoomato a 40X e il raggio laser è troppo ampio, la luce si disperde. L'obiettivo lontano non riceve abbastanza luce. L'immagine è scura e rumorosa.

Ecco perché l'angolo di divergenza del fascio è così importante. Gli illuminatori laser economici hanno un angolo di fascio fisso. Non possono adattarsi. Si ottiene l'effetto torcia o un'immagine fioca, a seconda del livello di zoom. Ho visto questo rovinare le dimostrazioni dei progetti davanti ai clienti finali. Non è una bella figura per l'integratore.

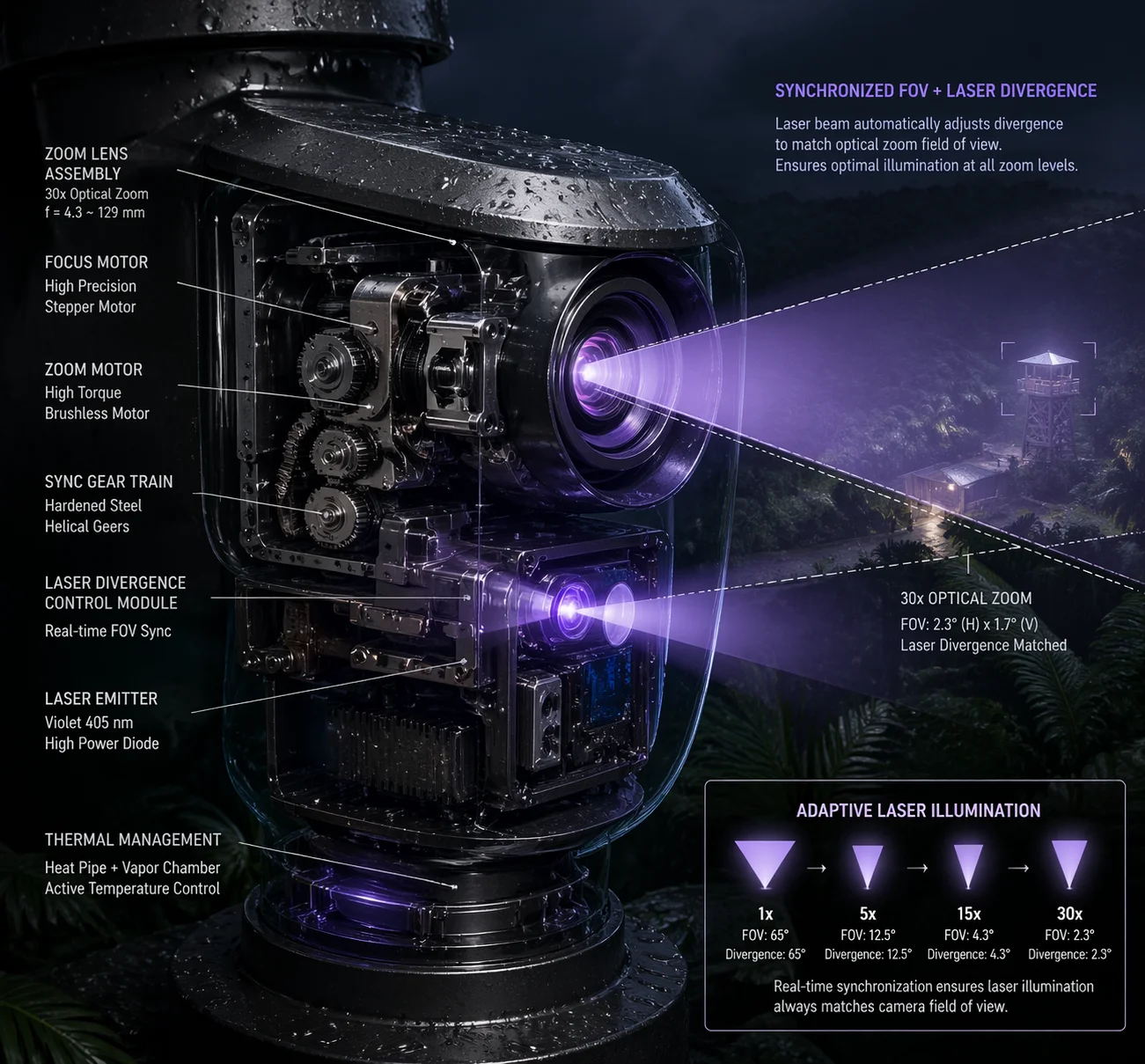

Come il laser zoom sincrono risolve questo problema

In Loyalty-Secu, le nostre telecamere PTZ laser utilizzano un algoritmo di collegamento sincrono. Il raggio laser regola fisicamente la sua larghezza in tempo reale per adattarsi al livello di zoom dell'obiettivo. Quando si esegue uno zoom a 40X, il raggio si restringe automaticamente. Quando si riduce lo zoom a 1X, il fascio si allarga. L'immagine rimane illuminata in modo uniforme ad ogni livello di zoom.

Non si tratta solo di un trucco software. Le ottiche del laser si muovono fisicamente. Si tratta di un progetto meccanico e ottico che le fotocamere economiche saltano per risparmiare. Mostro sempre questa caratteristica nelle dimostrazioni dal vivo perché la differenza è subito evidente.

Umidità e condensa interna

Negli ambienti umidi c'è un altro rischio nascosto a cui la maggior parte delle persone non pensa. I moduli laser generano molto calore. Quando le parti calde del laser incontrano aria fredda e umida, all'interno dell'alloggiamento si forma della condensa. Le gocce d'acqua sulla superficie dell'obiettivo interno disperdono il fascio di luce prima ancora che lasci la telecamera.

Il nostro sistema di gestione termica di livello industriale si occupa di questo. Utilizziamo camere sigillate, pacchetti di essiccanti e dissipatori di calore che impediscono la formazione di condensa a livelli di umidità fino a 90%. Ho spedito centinaia di unità nel sud-est asiatico e in Medio Oriente. L'appannamento interno non è mai stato un problema di garanzia per noi.

Migliori pratiche di regolazione del laser

Scenario	Potenza laser consigliata	Modalità fascio	Note
Notte serena, obiettivo 800m	100%	Stretto (sincronizzato con lo zoom)	Piena potenza per la massima portata
Notte umida, obiettivo 500m	60%-80%	Medio	Ridurre la potenza per ridurre la retrodiffusione
Nebbia leggera, obiettivo 300m	40%-60%	Ampio	Potenza inferiore, fascio luminoso più ampio, utilizzo di defog
Nebbia fitta, obiettivo <200m	30%-50% o disattivato	Ampio o spento	Passare al termico per il rilevamento

La regola fondamentale è semplice. In caso di maltempo, spesso è meglio usare meno laser. Una maggiore potenza crea solo più retrodiffusione. Dico sempre ai miei integratori di fare delle prove in loco di notte, in condizioni reali, prima di fissare le impostazioni.

La portata di 800 metri si ridurrà significativamente durante un tipico inverno nordamericano?

Fornisco telecamere PTZ laser in tutto il nord degli Stati Uniti e del Canada. L'inverno è un vero banco di prova per qualsiasi telecamera a lungo raggio. È una sfida seria.

Sì, il raggio d'azione del laser di 800 m scende notevolmente in Inverno nordamericano¹⁴s. Neve, nevischio e temperature inferiori allo zero riducono la portata effettiva da 30% a 60%. La neve soffiata disperde il raggio laser come la nebbia. Il freddo estremo può anche stressare l'elettronica della telecamera e rallentare la risposta del motore PTZ se l'unità non dispone di un riscaldatore incorporato.

800m laser visione notturna inverno neve Nord America prestazioni

Come la neve influisce sulla trasmissione laser

I fiocchi di neve agiscono come piccoli specchi. Diffondono la luce del vicino infrarosso in tutte le direzioni. La neve soffiata è particolarmente negativa perché riempie l'aria di particelle dense, come la nebbia. Anche quando la neve cade dolcemente, crea una cortina di particelle riflettenti tra la fotocamera e l'obiettivo.

Ho visto risultati di test sul campo in cui un sistema da 800 metri scendeva a circa 400 metri di portata effettiva in caso di nevicate moderate. In una bufera di neve, la portata massima è di 100-200 metri. La neve non assorbe il laser. Lo disperde. E la luce diffusa torna al sensore come rumore.

Stress da freddo sull'hardware

L'inverno non è solo neve. È una questione di freddo. A una temperatura compresa tra -30 e -40°C, comune in alcune zone del Canada e degli Stati Uniti settentrionali, la fotocamera subisce diversi effetti:

• I motori PTZ rallentano. Il grasso si addensa. La risposta alla panoramica e all'inclinazione diventa lenta. Se la fotocamera non dispone di un motore adatto alle basse temperature, potrebbe bloccarsi del tutto.
• Appannamento della lente. Quando si accende una fotocamera fredda, la temperatura interna sale rapidamente. Se non c'è un riscaldatore o uno sbrinatore, l'umidità si condensa sul vetro anteriore.
• Problemi di batteria e di alimentazione. Per gli impianti a energia solare, la riduzione delle ore di luce e i pannelli coperti di neve riducono la potenza disponibile. Alcuni clienti in Alberta mi hanno chiamato per le batterie scariche dopo tre giorni di nuvole a gennaio.

Protezione invernale del PTZ laser

In Loyalty-Secu, le nostre telecamere PTZ laser sono progettate per funzionare da -40°C a +70°C. Abbiamo inserito un circuito di riscaldamento che si attiva automaticamente al di sotto di 0°C. La finestra anteriore è dotata di una funzione di sbrinamento. Il motore PTZ utilizza un grasso per basse temperature adatto alle condizioni artiche.

Per le installazioni a energia solare in inverno, consiglio di sovradimensionare il pannello solare di almeno 30% e di utilizzare batterie al litio ferro fosfato (LiFePO4). Queste batterie mantengono la carica molto meglio al freddo rispetto alle celle agli ioni di litio standard. Condivido questo consiglio con tutti i clienti che progettano un sito al nord.

Pianificazione stagionale per gli integratori

Consiglio sempre ai miei clienti nordamericani di pianificare il loro sistema in base alle peggiori condizioni invernali, non alle dimostrazioni estive. Se avete bisogno di un'identificazione a 800 metri in luglio, probabilmente avrete bisogno di un sistema a doppio spettro per mantenere questa capacità in gennaio. Progettate per l'inverno. Tutto il resto è un bonus. Il cliente vi ringrazierà quando il sistema funzionerà ancora a febbraio.

Perché la visione notturna a lungo raggio è offuscata quando l'aria è umida?

Sento spesso questa lamentela. La fotocamera funziona perfettamente nelle notti asciutte. Poi l'umidità aumenta e l'immagine diventa morbida e nebulosa. È frustrante.

L'aria umida è causa di offuscamento visione notturna a lungo raggio¹⁵ perché il vapore acqueo e le microgocce disperdono il raggio laser e riducono il contrasto. Più lungo è il percorso ottico verso il bersaglio, peggiore è l'effetto. L'elevata umidità provoca inoltre la formazione di condensa sulle superfici esterne delle lenti, aggiungendo un ulteriore strato di sfocatura.

visione notturna a lungo raggio sfocata causa umidità dell'aria umida

Comprendere lo scattering atmosferico

Quando l'aria è umida, è piena di minuscole particelle d'acqua. Queste particelle sono spesso troppo piccole per essere viste con gli occhi, ma interagiscono con la luce laser nel vicino infrarosso. Succedono due cose:

1. Diffusione in avanti: La luce si piega leggermente al suo passaggio aria umida¹⁶. Questo attenua l'immagine. I dettagli fini, come le targhe o i tratti del viso, diventano illeggibili a grandi distanze.
2. Retrodiffusione: Una parte della luce rimbalza verso la fotocamera. Questo crea un bagliore nebuloso sull'immagine. Riduce il contrasto, ovvero la differenza tra le aree scure e quelle chiare.

A 800 metri di distanza, il raggio laser attraversa molta aria. Anche se ogni metro d'aria provoca solo una minima dispersione, l'effetto totale su 800 metri si somma rapidamente. Ecco perché l'offuscamento peggiora a distanze maggiori. Un bersaglio a 200 metri può sembrare perfetto, ma lo stesso bersaglio a 600 metri sembra una macchia.

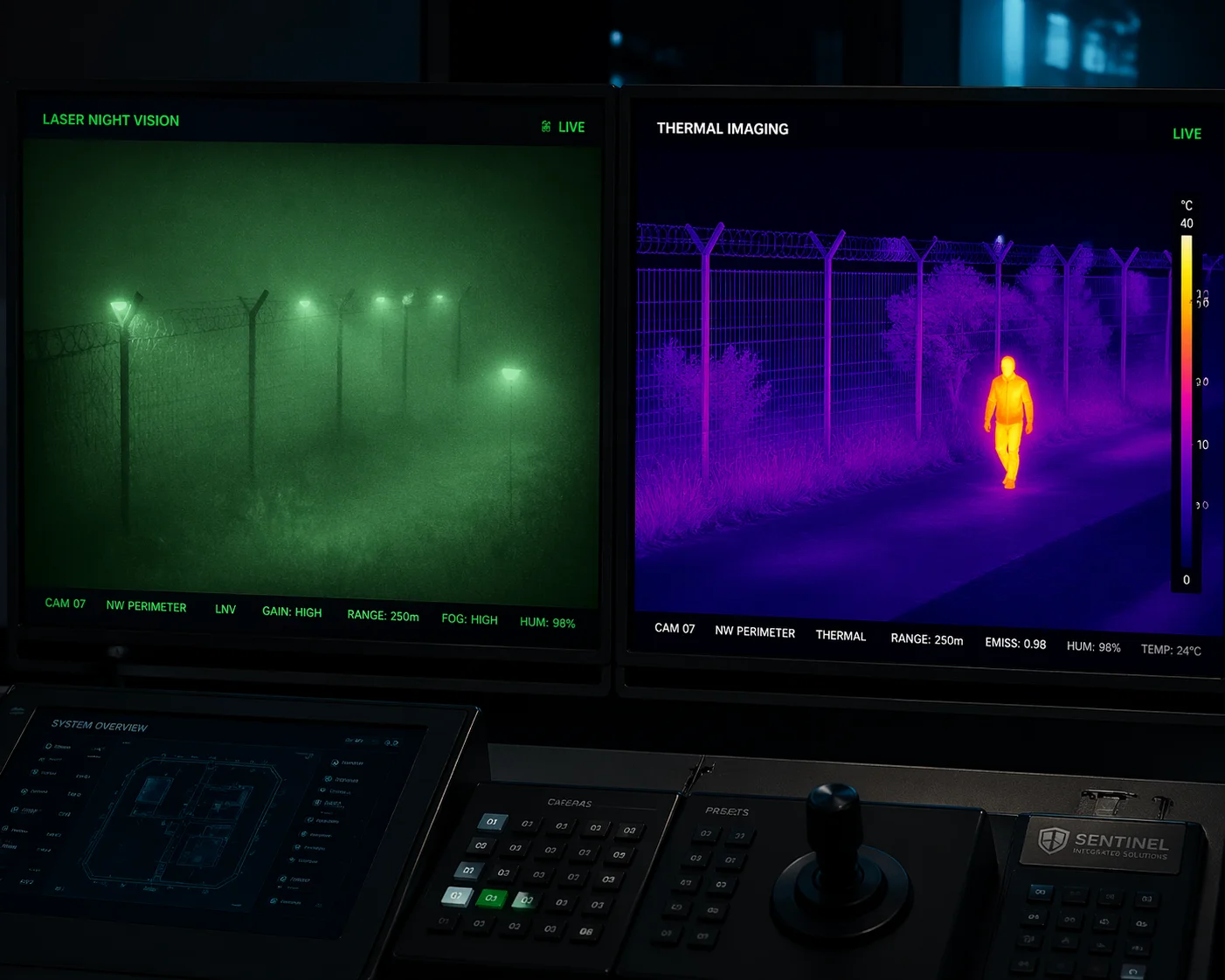

Laser vs. termico: risolvere il problema dell'identificazione

Ecco una distinzione importante che faccio con ogni cliente:

• Visione notturna laser risolve il identificazione problema. Permette di leggere una targa, vedere un volto o riconoscere il tipo di veicolo a lunga distanza.
• Termografia risolve il rilevamento problema. Vede le firme di calore attraverso la nebbia, la foschia e l'oscurità. Ma non può mostrare i dettagli. Una persona è solo una chiazza luminosa.

Spesso lo spiego in questo modo: il laser vi dice chi c'è, la termica vi dice che c'è qualcuno. Per il monitoraggio a 800 metri in condizioni di umidità, consiglio l'approccio a doppio spettro. La termica trova l'obiettivo. Il laser PTZ lo segue per ottenere video di qualità. Questa combinazione riduce i costi di gestione dei falsi allarmi fino a 50% per i clienti finali.

Passi pratici per ridurre la sfocatura

Azione	Effetto	Difficoltà
Pulire regolarmente la lente esterna	Rimuove le pellicole d'acqua e lo sporco	Facile: programmare settimanalmente
Abilitazione del defog ottico (IR-pass)	Filtra la dispersione della luce visibile	Facile - impostazione della fotocamera
Ridurre la potenza del laser in presenza di umidità elevata	Riduce l'abbagliamento da retrodiffusione	Facile - impostazione della fotocamera
Utilizzare lo zoom laser sincrono	Adatta il fascio di luce al campo visivo	Integrato nelle telecamere Loyalty-Secu
Aggiungere una termocamera per il rilevamento	Bypassa la dispersione atmosferica	Moderato - richiede una configurazione a doppio spettro
Installare il riscaldatore o il tergicristallo dell'obiettivo	Impedisce la formazione di condensa sul vetro	Moderato - controllare il modello di fotocamera

L'esperienza mi insegna che la maggior parte delle lamentele per le immagini sfocate sono dovute a tre fattori: lenti sporche, assenza di funzione defog o potenza del laser troppo elevata. Risolvete prima questi problemi. Se l'immagine è ancora sfocata, è colpa dell'atmosfera. A quel punto, la risposta è la termica.

Il bilancio dell'aria umida

Non si può controllare il tempo. Ma si può controllare la scelta delle apparecchiature. Un PTZ laser ben progettato, dotato di zoom sincrono, defog ottico e di un'adeguata sigillatura, è in grado di gestire l'umidità molto meglio di un'alternativa economica. E quando le condizioni sono davvero avverse, le immagini termiche colmano il divario. Da anni costruisco le mie raccomandazioni su questo principio e i progetti dei miei clienti sono migliori per questo.

Conclusione

Le condizioni atmosferiche sono la variabile più importante nella visione notturna laser a lungo raggio. Progettate il vostro sistema per le condizioni peggiori, accoppiate il laser con la termica per una vera copertura in tutte le condizioni atmosferiche e scegliete telecamere costruite per l'umidità e il freddo del mondo reale.
