Ho visto troppi installatori dare la colpa al sensore o al firmware quando il loro PTZ diventa sfocato di notte. Il vero problema è quasi sempre di tipo ottico.
I rivestimenti con correzione IR, combinati con uno speciale vetro ED, costringono la luce visibile e la luce infrarossa a posarsi sullo stesso piano focale all'interno dell'obiettivo. Questo elimina il “focus shift” che si verifica quando una telecamera PTZ passa dalla modalità a colori diurna a quella IR notturna. Il risultato sono immagini nitide 24 ore su 24, senza bisogno di una costante messa a fuoco.
Nitidezza della visione notturna della telecamera PTZ con correzione IR
In questo articolo spiegherò esattamente perché si verifica l'offuscamento notturno, come si risolve il problema della lente con correzione IR e cosa si deve cercare quando si acquistano telecamere PTZ dalla Cina. Se acquistate telecamere per progetti di sicurezza, queste conoscenze possono farvi risparmiare migliaia di chiamate in garanzia e visite in loco.
Perché la mia telecamera perde la messa a fuoco quando passa dalla modalità diurna a quella notturna a infrarossi?
Pensavo che la sfocatura notturna significasse che il motore di messa a fuoco automatica era rotto. Mi sbagliavo. La fisica della luce è la vera causa.
Quando una telecamera PTZ rimuove il filtro IR-cut di notte, la luce infrarossa entra nell'obiettivo. Poiché gli infrarossi hanno una lunghezza d'onda maggiore rispetto alla luce visibile, si piegano in modo diverso attraverso il vetro. Il suo punto focale si trova dietro il sensore e non su di esso. Questa discrepanza si chiama “spostamento della messa a fuoco IR” e fa apparire l'intera immagine morbida o sfocata.

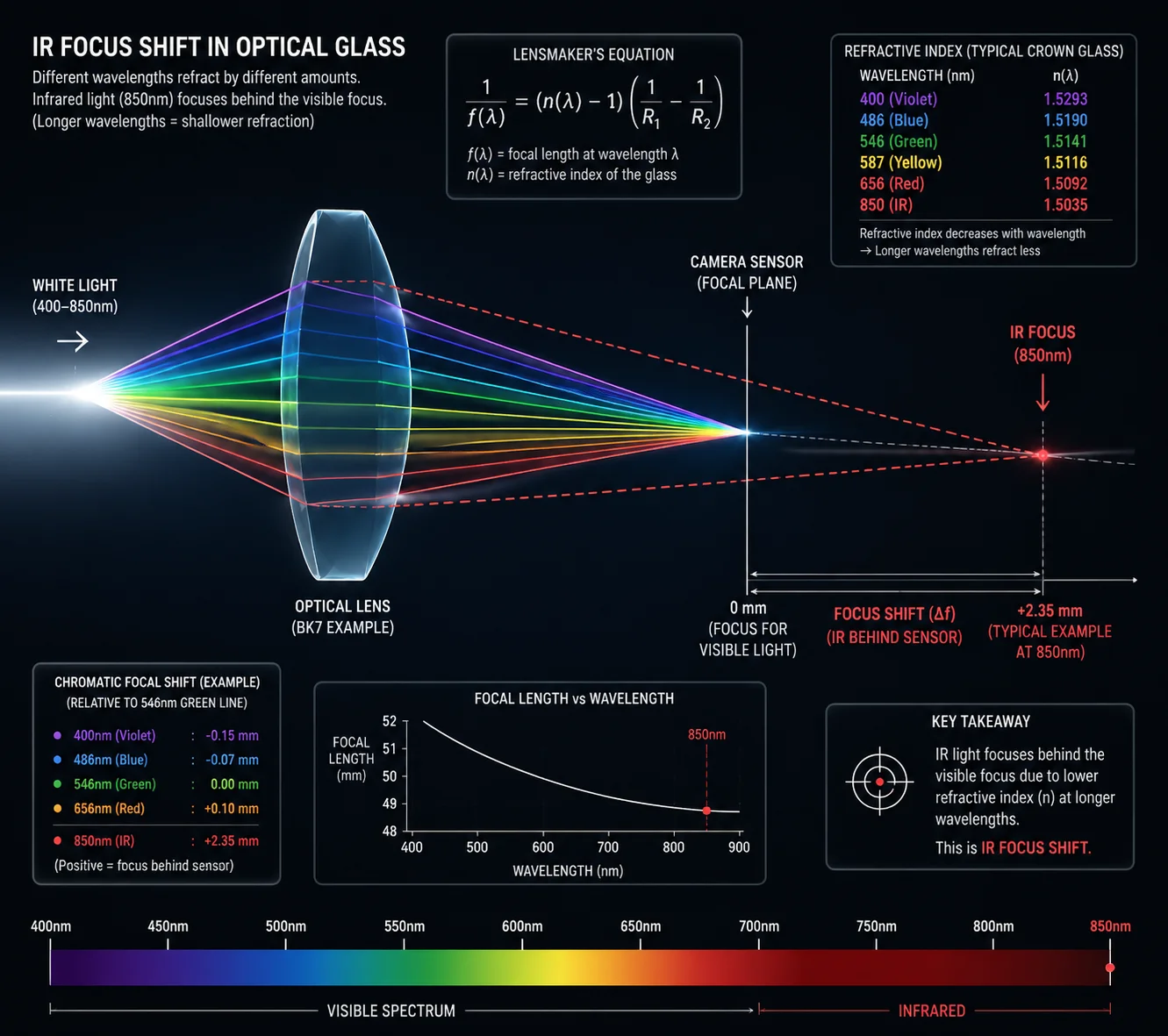

Diagramma di spostamento della messa a fuoco IR della telecamera PTZ
Come la lunghezza d'onda della luce crea il problema
Per capirlo, è necessario un fatto fondamentale: i diversi colori della luce si piegano con angoli diversi quando passano attraverso il vetro. Questo è lo stesso motivo per cui un prisma divide la luce bianca in un arcobaleno. In ottica, questo fenomeno è chiamato aberrazione cromatica.
Durante il giorno, la telecamera PTZ è dotata di un filtro IR-cut posto davanti al sensore. Questo piccolo filtro di vetro blocca tutta la luce infrarossa. Solo la luce visibile (da 400 a 700 nm circa) raggiunge il sensore. L'obiettivo è progettato per focalizzare perfettamente la luce visibile sulla superficie del sensore. Tutto appare nitido.
Di notte, la fotocamera ha bisogno di più luce. Quindi sposta meccanicamente il filtro IR-cut. A questo punto, la luce infrarossa dei LED IR (di solito intorno agli 850 nm) entra nell'obiettivo insieme alla luce visibile rimasta. Ecco il problema: l'obiettivo è stato ottimizzato per la luce a 400-700 nm. La luce infrarossa a 850 nm si piega meno. Si concentra in un punto leggermente dietro il sensore.
I numeri dietro la sfocatura
| Parametro | Luce visibile (diurna) | Vicino infrarosso (IR notturno) |
|---|---|---|
| Gamma di lunghezze d'onda | 400-700nm | 700-1100nm |
| Picco tipico dei LED IR | N/D | 850nm |
| Posizione del punto focale | Sul sensore | Dietro il sensore |
| Risultato dell'immagine | Nitido e chiaro | Morbido e sfocato |
Lo spostamento focale può essere minimo, a volte di poche decine di micron. Ma a livelli di zoom elevati, come 30X o 40X, anche un piccolo spostamento distrugge la nitidezza dell'immagine. Più lunga è la lunghezza focale, più il problema diventa visibile.
Perché le telecamere PTZ soffrono di più delle telecamere fisse
Una telecamera fissa con una lunghezza focale corta (come 4 mm) ha una profonda profondità di campo. Anche se il punto focale IR si sposta leggermente, l'immagine può risultare accettabile. Ma una telecamera PTZ con zoom ottico 40X può raggiungere lunghezze focali di 200 mm o più. A quella distanza, la profondità di campo è estremamente ridotta. Uno spostamento focale di pochi micron trasforma una targa in una chiazza illeggibile.
Ecco perché molti integratori riferiscono che il loro PTZ “funziona bene di giorno ma diventa sfocato di notte”. La telecamera non è rotta. L'ottica non è semplicemente corretta per le lunghezze d'onda dell'infrarosso.
In che modo l'obiettivo con correzione IR previene lo “spostamento della messa a fuoco” causato dalle diverse lunghezze d'onda della luce?
Nel corso degli anni ho testato decine di obiettivi PTZ. La differenza tra un obiettivo standard e un obiettivo con correzione IR di notte non è sottile. È drammatica.
Un obiettivo con correzione IR utilizza due tecnologie chiave insieme: Vetro ED (Extra-low Dispersion) 1 e rivestimenti AR multistrato a banda larga. Il vetro ED riduce il divario tra i punti focali visibili e IR. I rivestimenti garantiscono il passaggio uniforme della luce infrarossa senza dispersione. Insieme, attirano entrambe le lunghezze d'onda sullo stesso piano focale.

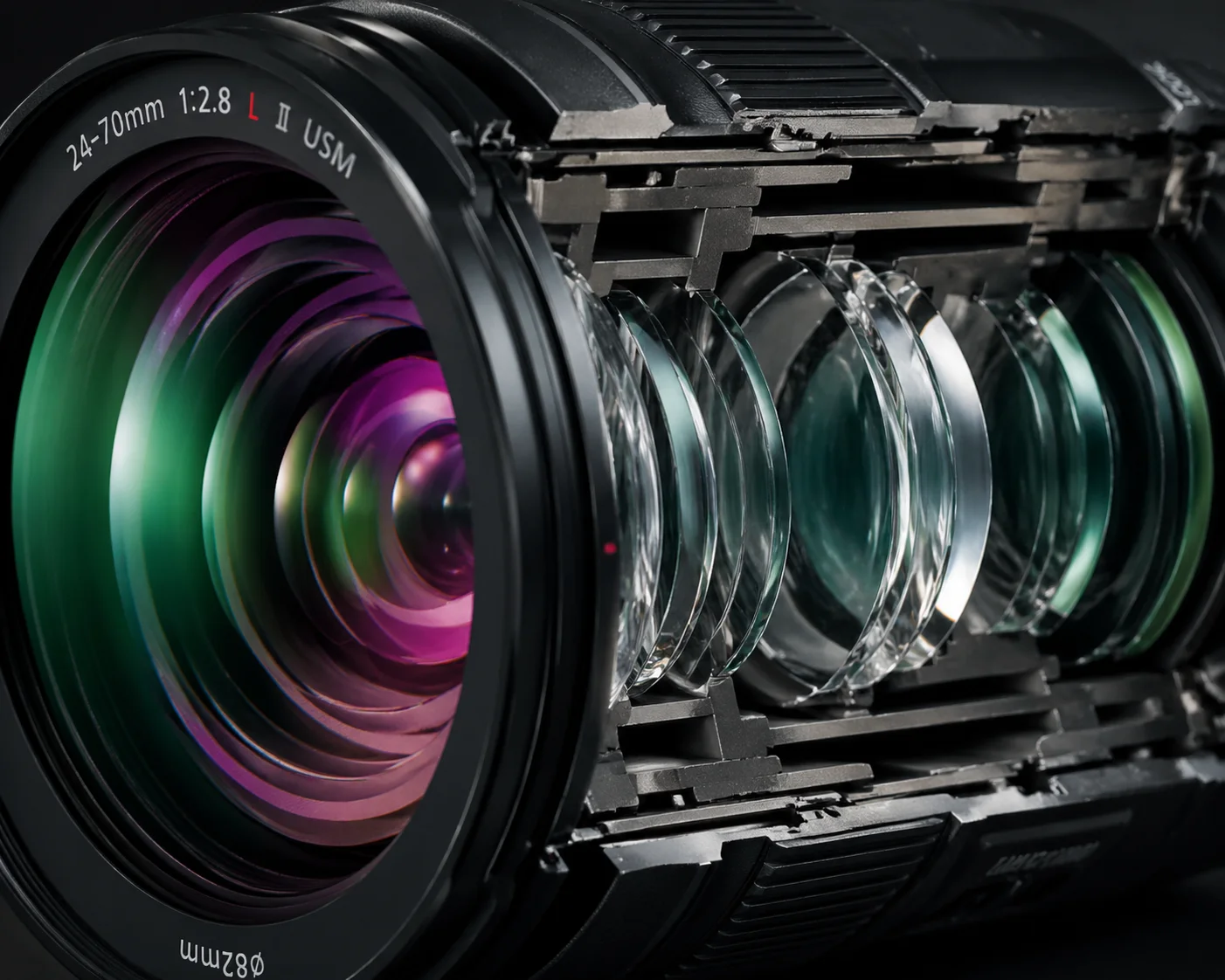

Struttura di rivestimento dell'obiettivo con correzione IR
Il ruolo del vetro ED
Il vetro ottico standard ha una caratteristica di dispersione fissa. Quando si progetta un gruppo di lenti, si combinano elementi positivi e negativi per annullare l'aberrazione cromatica. Ma il vetro standard può correggere solo all'interno dello spettro visibile. Non tiene conto della banda del vicino infrarosso.
Il vetro ED (Extra-low Dispersion glass) ha una struttura molecolare speciale. Piega le diverse lunghezze d'onda in modo più uniforme rispetto al vetro standard. Collocando gli elementi ED in posizioni critiche nel gruppo di lenti, la differenza di punto focale tra 550 nm (verde, picco di sensibilità visibile) e 850 nm (picco del LED IR) si riduce drasticamente.
Pensate a questo: un vetro standard potrebbe produrre uno spostamento focale di 50 micron tra il visibile e l'IR. Il vetro ED può ridurlo a meno di 10 micron. A questo livello, lo spostamento rientra nella profondità di fuoco del sensore e l'immagine rimane nitida.
Il ruolo dei rivestimenti IR multistrato
Le superfici di vetro riflettono la luce. Ogni elemento di un obiettivo zoom PTZ ha due superfici. Un obiettivo a 15 elementi ha 30 superfici aria-vetro. Senza rivestimenti, ogni superficie riflette circa 4% della luce. Questo si somma rapidamente. Si perde luminosità e si hanno riflessi interni che riducono il contrasto.
I rivestimenti AR (antiriflesso) standard sono progettati solo per la luce visibile. Funzionano bene a 550 nm, ma non a 850 nm. Le lenti con correzione IR utilizzano rivestimenti multistrato a banda larga che mantengono alta trasmittanza 2 da 400 nm fino a 950 nm.
Questo fa due cose:
- Una maggiore quantità di luce IR raggiunge il sensore. Immagini notturne più luminose con meno rumore.
- Comportamento di rifrazione coerente. Il rivestimento aiuta a controllare il modo in cui la luce IR si piega su ogni superficie, supportando il vetro ED nel mantenere allineato il piano focale.
Come le due tecnologie lavorano insieme
| Tecnologia | Cosa fa | Effetto sull'immagine |
|---|---|---|
| Vetro ED | Riduce il divario del punto focale tra le lunghezze d'onda visibili e IR | Mantiene la messa a fuoco diurna e notturna sullo stesso piano |
| Rivestimento AR a banda larga | Aumenta la trasmittanza IR, riduce i riflessi interni | Immagine notturna più luminosa, contrasto più elevato |
| Design del gruppo di lenti | Spaziatura e curvatura degli elementi calcolate con precisione | Ottimizza la correzione sull'intera gamma di zoom |
Nessuna delle due tecnologie è sufficiente. Il vetro ED senza rivestimenti adeguati perde ancora luce IR a causa dei riflessi. I rivestimenti senza vetro ED lasciano comunque un vuoto focale. Sono necessarie entrambe.
I moduli PTZ 38X e 40X di Loyalty-Secu utilizzano gruppi di lenti con correzione IR, vetro ED e rivestimenti a banda larga come standard. Non si tratta di un'opzione di aggiornamento. È integrato in ogni unità perché sappiamo che i nostri clienti - integratori di sistemi e ingegneri di progetto - non possono permettersi di inviare un tecnico in un sito remoto solo perché l'immagine notturna è debole.
È possibile ottenere immagini notturne nitide senza rimettere a fuoco manualmente ogni volta che si accende l'IR?
Alcuni clienti mi hanno detto di aver assegnato a una guardia di sicurezza il compito di attivare manualmente la messa a fuoco ogni sera. Questa non è una soluzione. È una soluzione per un obiettivo difettoso.
Sì, con un obiettivo con correzione IR, la telecamera PTZ manterrà automaticamente la messa a fuoco quando si passa dalla modalità diurna a quella notturna. La correzione ottica mantiene lo spostamento focale all'interno della profondità di fuoco del sensore, per cui il sistema di messa a fuoco automatica richiede una regolazione minima o nulla durante la transizione ICR (IR-Cut Removable).
Telecamera PTZ commutazione automatica giorno-notte senza messa a fuoco
Cosa succede durante il passaggio giorno-notte
Quando i livelli di luce scendono al di sotto di una soglia, l'ISP della telecamera attiva il meccanismo ICR. Il filtro IR-cut viene estratto. L'immagine passa dal colore al bianco e nero. I LED IR o gli illuminatori laser si accendono.
Su una fotocamera con un obiettivo standard (non con correzione IR), questo è il momento in cui tutto va a rotoli. Il motore dell'autofocus inizia a muoversi. Si muove in avanti, indietro, di nuovo in avanti: il famigerato effetto “focus hunting” o “breathing”. A volte trova un punto di messa a fuoco ragionevole. A volte non lo trova. L'utente vede diversi secondi di sfocatura durante ogni transizione.
Su una fotocamera con un obiettivo con correzione IR, la transizione è quasi invisibile. Il piano focale si muove appena. Il sistema di messa a fuoco automatica può effettuare una piccola microregolazione, ma avviene in pochi millisecondi. L'utente vede un passaggio fluido dal colore al bianco e nero senza alcuna sfocatura visibile.
I tre vantaggi pratici per le installazioni PTZ
Ecco perché questo è importante per i progetti reali:
1. Nessuna finestra di “sfocatura di transizione”. Nel campo della sicurezza, il momento in cui si passa dal giorno alla notte è spesso critico. I criminali sanno quando le telecamere cambiano modalità. Se la telecamera impiega 3-5 secondi per cercare la messa a fuoco durante ogni transizione, si tratta di una lacuna nella sicurezza. Gli obiettivi con correzione IR colmano questa lacuna.
2. Riduzione dell'usura meccanica. Ogni volta che il motore di messa a fuoco automatica va a caccia, si consuma. Con il passare dei mesi e degli anni, la durata del meccanismo di messa a fuoco si riduce. Con le ottiche con correzione IR, il motore si muove appena durante le transizioni ICR. Meno movimento significa maggiore durata.
3. Prestazioni stabili dello zoom di notte. Questo è il problema principale delle telecamere PTZ. Quando un operatore esegue uno zoom notturno, un obiettivo standard può perdere la messa a fuoco a ogni passo di zoom. L'autofocus deve andare di nuovo a caccia ogni volta. Con le ottiche con correzione IR, la curva di inseguimento della messa a fuoco rimane costante per tutta la gamma di zoom. Se si ingrandisce l'immagine, questa rimane nitida.
Nota sulla compensazione IR a livello di firmware
Alcune telecamere PTZ di fascia alta memorizzano anche un Tabella di sfalsamento della messa a fuoco IR nel firmware. Questa tabella mappa ogni posizione dello zoom a un piccolo valore di correzione del motore di messa a fuoco. Quando l'ICR commuta, il firmware applica la correzione istantaneamente, prima ancora che l'autofocus inizi a valutare. Questo funziona parallelamente alla correzione ottica.
In Loyalty-Secu, il nostro firmware PTZ include questa tabella di compensazione. Viene calibrata durante i test di fabbrica per ogni modulo zoom. Questo è uno dei motivi per cui le nostre telecamere mantengono una nitidezza notturna costante per tutta la gamma di zoom 38X o 40X: l'ottica e il software fanno entrambi la loro parte.
Qual è la differenza visiva tra un obiettivo standard e un obiettivo con correzione IR con zoom 40X?
Dico sempre ai miei clienti: non fidatevi solo delle schede tecniche. Chiedete campioni notturni al massimo dello zoom. È lì che si scopre la verità.
Con uno zoom 40X, un obiettivo standard produce immagini visibilmente morbide di notte con l'illuminazione IR attiva: i bordi si sfocano, il testo diventa illeggibile e il contrasto diminuisce. Un obiettivo con correzione IR con lo stesso zoom 40X offre bordi nitidi, testo leggibile e un forte contrasto con l'illuminazione IR. La differenza può significare 30% o più di perdita di dettagli utilizzabili con un obiettivo standard.
Confronto tra obiettivo standard e obiettivo con correzione IR con zoom 40X notturno
Perché lo zoom 40X peggiora il problema
Al grandangolo (1X), la profondità di campo è ampia. Anche un notevole spostamento della focale potrebbe rientrare nella gamma di messa a fuoco accettabile. L'immagine appare “ok” di notte anche con un obiettivo standard.
Ma quando si ingrandisce, accadono due cose:
- La profondità di campo si riduce. A 40X, la profondità di campo può essere di pochi centimetri alle tipiche distanze di sorveglianza. Qualsiasi spostamento focale, anche di 20 micron, fa uscire l'immagine dalla zona di nitidezza.
- Le aberrazioni vengono amplificate. L'aberrazione cromatica che era invisibile con il grandangolo diventa evidente alle lunghezze focali. Si notano frange viola sui bordi, perdita di microcontrasto e un aspetto complessivamente “nebuloso”.
Confronto con il mondo reale
| Attributo | Obiettivo standard a 40X (notte/IR) | Obiettivo con correzione IR a 40X (notte/IR) |
|---|---|---|
| Nitidezza dei bordi | Bordi morbidi e sfocati | Bordi nitidi e definiti |
| Leggibilità del testo | Targhe illeggibili oltre gli 80 m | Targhe leggibili a più di 120 m |
| Contrasto | Aspetto basso e sbiadito | Elevata e forte separazione tra bianco e nero |
| Frange viola | Visibile sui bordi ad alto contrasto | Minima o assente |
| Comportamento della messa a fuoco automatica | Caccia frequente, lento a bloccarsi | Bloccaggio rapido, tenuta stabile |
| Stima dettagliata della perdita | 30%+ perdita rispetto al giorno | Meno di 10% di perdita rispetto al giorno |
Cosa significa per i vostri progetti
Se siete un integratore di sistemi che partecipa a una gara d'appalto per un progetto di sorveglianza urbana o per un contratto di sicurezza perimetrale, il vostro cliente testerà le telecamere di notte. Eseguiranno uno zoom. Osserva targhe, volti e linee di recinzione. Se l'immagine è debole, il test di accettazione non viene superato. Il costo è a carico del cliente. Danneggiate la vostra reputazione.
Non si tratta di un rischio teorico. Ho sentito di clienti che hanno perso contratti perché si sono procurati telecamere PTZ a basso costo con obiettivi non corretti per l'IR. La demo diurna sembrava perfetta. La realtà notturna no.
Come verificare prima di acquistare
Quando valutate un fornitore di PTZ, chiedete questi materiali di prova specifici:
- Video notturno con zoom ottico massimo con illuminazione IR attivata. Non si tratta di un'immagine fissa, ma di un video, in modo da poter vedere il comportamento della messa a fuoco automatica.
- Confronto fianco a fianco della stessa scena di giorno e di notte allo stesso livello di zoom.
- Conferma nella scheda tecnica che l'obiettivo sia contrassegnato dalla dicitura “IR-Corrected” o “Day/Night Confocal”.”
Se il fornitore non è in grado di fornirli, è un segnale di allarme. Noi di Loyalty-Secu forniamo filmati di prova completi giorno/notte per ogni modello di PTZ prima della conferma dell'ordine. Lo facciamo perché sappiamo che i nostri clienti hanno bisogno di prove, non di promesse.
Conclusione
Il focus shift IR è un problema di fisica, non un difetto di qualità. Gli obiettivi con correzione IR con vetro ED e rivestimenti a banda larga lo risolvono a livello ottico. Per qualsiasi telecamera PTZ con zoom superiore a 20X, questa tecnologia non è opzionale: è essenziale per garantire prestazioni di sorveglianza affidabili 24 ore su 24, 7 giorni su 7.
1. Proprietà del vetro a bassissima dispersione per la correzione dell'aberrazione cromatica. ︎ 2. La trasmittanza delle lenti e il suo impatto sulla portata della visione notturna. ︎ 3. Meccanismo di filtro IR-cut per la commutazione giorno/notte della telecamera. ︎ 4. Calcolo della profondità di campo alle lunghezze focali del teleobiettivo. ︎ 5. Indice di rifrazione del vetro ottico in funzione della lunghezza d'onda. ︎ 6. Prestazioni del rivestimento antiriflesso negli spettri visibile e NIR. ︎ 7. Caccia all'autofocus durante la transizione ICR con obiettivi non corretti. ︎ 8. Frange viola dovute all'aberrazione cromatica non corretta a 850 nm. ︎ 9. Calibrazione della tabella di offset della messa a fuoco IR per l'inseguimento dello zoom. ︎ 10. Profondità di messa a fuoco e tolleranza di posizionamento del sensore nei gruppi PTZ. ︎
