Ho visto troppe videocamere “4K” che si bloccano a 15 fps. Se siete rimasti scottati da specifiche false, non siete i soli.
Per trovare e verificare i veri fornitori di 4K@30fps, è necessario controllare il modello di chipset SoC, la risoluzione nativa del sensore e la velocità di trasmissione in tempo reale. Richiedete le schede tecniche, eseguite test di movimento fotogramma per fotogramma con VLC o MediaInfo e richiedete un rapporto sullo stress termico di 24 ore. Solo i fornitori che aprono la distinta base e le specifiche del chip meritano la vostra fiducia.
Processo di verifica dei fornitori di telecamere PTZ 4K
In questa guida vi illustrerò tutti i passaggi utilizzati da Loyalty-Secu per convalidare le prestazioni 4K@30fps, dai controlli hardware alle verifiche in fabbrica. Che siate integratori di sistemi o direttori degli acquisti, questi metodi vi eviteranno errori costosi. Entriamo nel vivo.
Indice dei contenuti
Perché alcune fotocamere 4K cinesi supportano solo 15 o 20 fps nei test reali?
Ho testato decine di telecamere cosiddette “4K” di diversi produttori. Molte di esse scendono a 15 fps non appena le si punta verso una strada trafficata.
Il motivo principale è la debolezza dell'hardware. Molte fotocamere cinesi 4K utilizzano chip SoC a basso costo e sensori entry-level che non sono in grado di gestire il throughput di dati richiesto per 3840×2160 a 30 fotogrammi al secondo. Il chip semplicemente esaurisce la potenza di elaborazione in condizioni reali.
Verifica del chip SoC e del sensore della telecamera 4K
Il problema del collo di bottiglia dell'hardware
La causa principale è quasi sempre il SoC (System on Chip). Considerate il SoC come il cervello della telecamera. Deve prendere i dati dell'immagine grezza dal sensore, elaborarli attraverso la pipeline ISP, codificarli in H.265 e inviarli in rete, il tutto in tempo reale. A 4K@30fps, si tratta di circa 248 milioni di pixel al secondo. I chip economici non riescono a tenere il passo.
Ecco cosa succede in pratica. Una fabbrica acquista un SoC economico che tecnicamente “supporta” l'uscita 4K. Ma l'ISP del chip può codificare il 4K solo a 15 o 20 fps prima di esaurirsi. Per nasconderlo, il firmware duplica i fotogrammi per colmare il divario fino a 30 fps. Sulla carta, il flusso indica 30 fps. In realtà, si sta guardando lo stesso fotogramma due volte.
Come individuare l'anello debole
La prima cosa che faccio è chiedere il numero di modello del chip. Se un fornitore si rifiuta di condividerlo, è un segnale di allarme. Ecco alcuni benchmark:
| Componente | Minimo per il vero 4K@30fps | Bandiera rossa |
|---|---|---|
| Chipset SoC | Novatek NT98528 1/NT98566 o superiore | Chipset sconosciuto o senza nome |
| Sensore di immagine | Sony IMX415 / IMX485 (8MP+ nativi) | Generico “4K CMOS” senza modello |
| Uscita MIPI | Deve supportare 30 fps a piena risoluzione | Il sensore è in grado di garantire solo 20 fps a 4K |
| Codifica | H.265 a ≥8Mbps sostenuta | Bitrate limitato a 4Mbps |
Il lato sensore dell'equazione
Anche se il SoC è abbastanza potente, il sensore stesso può essere il collo di bottiglia. Alcuni sensori da 8 MP di livello base producono solo 20 fps a piena risoluzione attraverso l'interfaccia MIPI. Il firmware della fotocamera esegue quindi l'upscaling di un frame rate inferiore per fingere 30 fps. Non si noterà questo problema su una scena statica. Ma se si punta la fotocamera su un'auto in movimento o su una persona che cammina, si noteranno balbettii, immagini fantasma e sfocature di movimento che non dovrebbero esserci.
Noi di Loyalty-Secu utilizziamo i sensori della serie STARVIS di Sony, come il modello IMX415 2 perché offrono 30 fps nativi a 3840×2160 con spazio sufficiente per l'elaborazione ISP. Non si tratta di una scelta di marketing. È un requisito fisico. Il sensore deve trasmettere dati abbastanza velocemente da consentire al SoC di elaborare ogni singolo fotogramma senza perdere alcuno.
Perché “supporto 4K” ≠ “prestazioni 4K”
Molti fornitori riportano la dicitura “supporto 4K” nella loro scheda tecnica. Ma “supporto” può significare che il chip è in grado di produrre un'immagine a risoluzione 4K, anche se solo a 10 fps. La parola “supporto” non ha una definizione standard in questo contesto. Ecco perché bisogna sempre chiedere: “Qual è il frame rate massimo sostenuto a 3840×2160 con la codifica H.265 in condizioni di scena dinamica?”.” Se non sono in grado di rispondere chiaramente, passate oltre.
Come si può verificare la frequenza dei fotogrammi in tempo reale utilizzando il software standard VLC o VMS?
Non mi fido mai delle sole schede tecniche. L'unico modo per sapere se una fotocamera offre davvero 30 fps è quello di misurarli personalmente.
È possibile verificare la frequenza dei fotogrammi in tempo reale aprendo il flusso RTSP della telecamera in Lettore multimediale VLC 3 e controllare la finestra delle informazioni sul codec. Utilizzare MediaInfo 4 sui file registrati per confermare la frequenza effettiva dei fotogrammi. Per un test più affidabile, registrate un cronometro digitale con precisione al millisecondo e verificate fotogramma per fotogramma la presenza di duplicati.

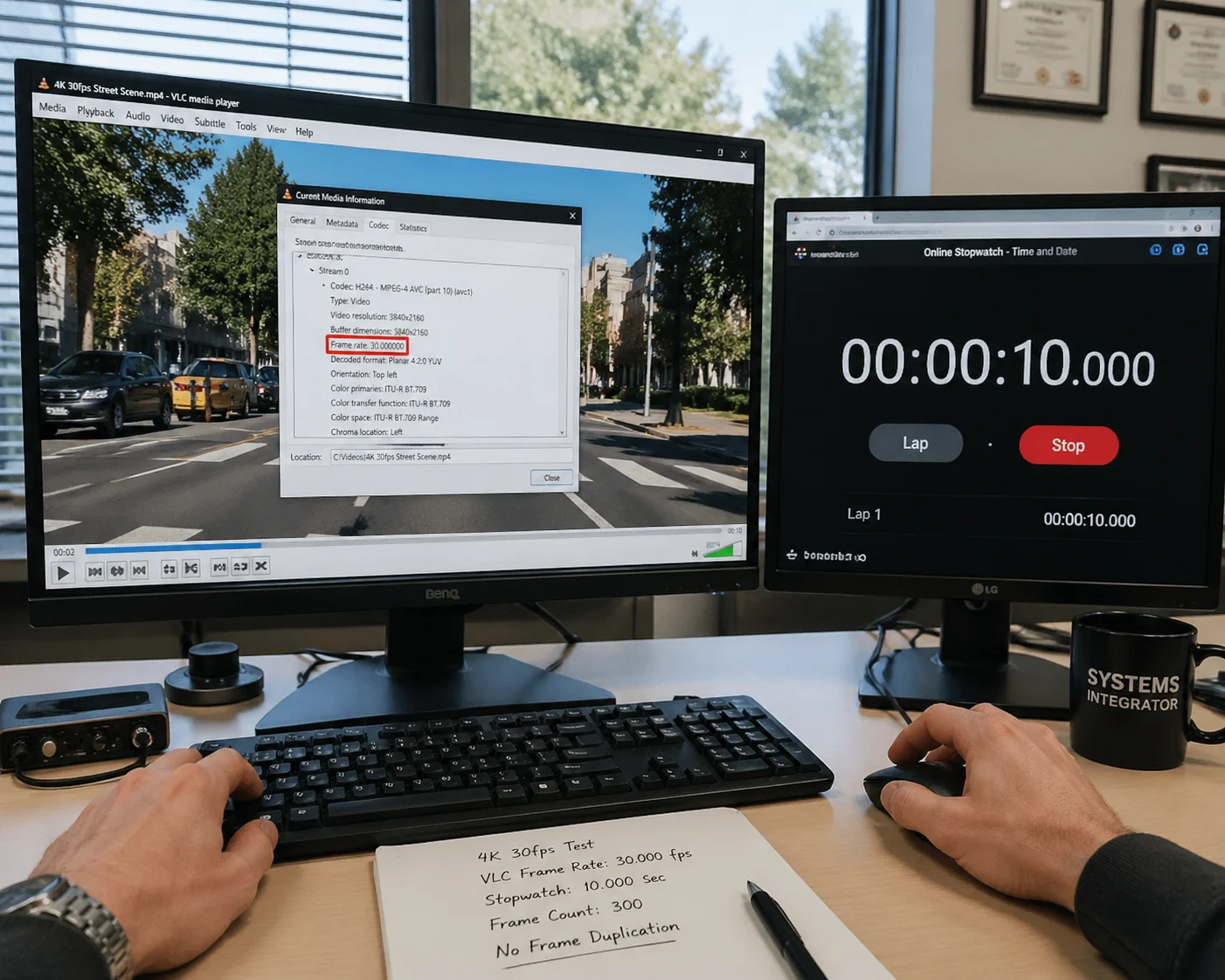

Verifica della frequenza dei fotogrammi del lettore multimediale VLC per la telecamera 4K
Verifica VLC passo dopo passo
VLC è gratuito e disponibile su ogni piattaforma. Ecco come lo uso per individuare i frame rate falsificati:
- Aprite VLC e andate su Media → Flusso di rete aperto
- Immettere l'URL RTSP della telecamera (ad esempio,
rtsp://192.168.1.100:554/stream1) - Una volta che il flusso è in riproduzione, andare su Strumenti → Informazioni sui codec
- Guardate il campo “Frame rate” sotto la sezione video
- Osservare questo numero per almeno 5 minuti mentre la telecamera sta visualizzando una scena dinamica.
Se la frequenza dei fotogrammi scende al di sotto dei 25 fps durante il movimento, la telecamera non sta fornendo un vero 4K@30fps. Alcune telecamere mostrano 30 fps su una parete statica, ma scendono a 12-18 fps quando c'è un movimento effettivo nella scena.
Il test del cronometro
Questo è il metodo più infallibile che conosco. Posizionate un cronometro digitale (che mostri i millisecondi) davanti alla telecamera. Registrate per 60 secondi. Poi aprite il file e analizzatelo fotogramma per fotogramma.
| Cosa controllare | Risultato vero 4K@30fps | Risultato falso/interpolato |
|---|---|---|
| Fotogrammi al secondo | 30 fotogrammi unici al secondo | Visualizzazione di fotogrammi ripetuti o duplicati |
| Incremento del cronometro | Ogni fotogramma mostra un anticipo di ~33ms | Alcuni fotogrammi mostrano salti di 66 o 100 ms. |
| Chiarezza del movimento | Fluido, senza balbuzie | Balbuzie visibile nei movimenti veloci |
| MediaInfo frequenza fotogrammi | 30.000 fps | Può mostrare 30fps ma con VFR (variabile) |
Utilizzo di MediaInfo per la verifica a livello di file
Dopo aver registrato un clip di prova, scaricare MediaInfo (anch'esso gratuito). Aprite il file registrato e osservate questi campi:
- Modalità frame rate: Dovrebbe essere “costante” (CFR), non “variabile” (VFR).
- Frame rate: Dovrebbe mostrare 30.000 fps
- Velocità di trasmissione: Per un vero 4K@30fps in H.265, aspettatevi un minimo di 8Mbps - 16Mbps.
- Larghezza × Altezza: Deve essere 3840 × 2160, non 2560 × 1440 upscalato
Se la velocità di trasmissione è inferiore a 4 Mbps a 4K@30 fps, il codificatore sta comprimendo in modo troppo aggressivo. Si noterà un forte macro-blocco (artefatti a blocchi) durante il movimento. Ciò significa che il SoC non è in grado di gestire bitrate più elevati o che il firmware limita intenzionalmente la larghezza di banda per evitare il surriscaldamento.
Test di integrazione VMS
Per gli acquirenti come David Miller che gestiscono Pietra miliare 5 o Iris blu 6, Consiglio sempre di testare il flusso direttamente all'interno della piattaforma VMS. Alcune telecamere si comportano in modo diverso quando si accede tramite ONVIF rispetto al loro protocollo proprietario. Collegate la telecamera tramite ONVIF Profile S, inserite il flusso 4K nel vostro VMS e monitorate il contatore di frame rate all'interno del software. Se il VMS mostra cali di frame che VLC non mostra, potrebbe trattarsi di un problema di compatibilità del protocollo e non di hardware. Questa distinzione è importante perché cambia la necessità di una telecamera diversa o di un semplice aggiornamento del firmware.
L'ISP (Image Signal Processor) della mia fotocamera è in grado di gestire il 4K a 30 fps?
Ho visto telecamere con ottimi sensori abbinate a ISP deboli. Il risultato? Belle immagini fisse ma video terribili.
L'ISP deve essere in grado di elaborare la riduzione del rumore, il bilanciamento del bianco, la mappatura dei toni HDR e la nitidezza dei bordi alla risoluzione di 3840×2160 30 volte al secondo. Se la pipeline dell'ISP non è sufficientemente potente, la videocamera perde fotogrammi, disabilita le funzioni avanzate di elaborazione delle immagini o produce video slavati per ridurre il carico computazionale.

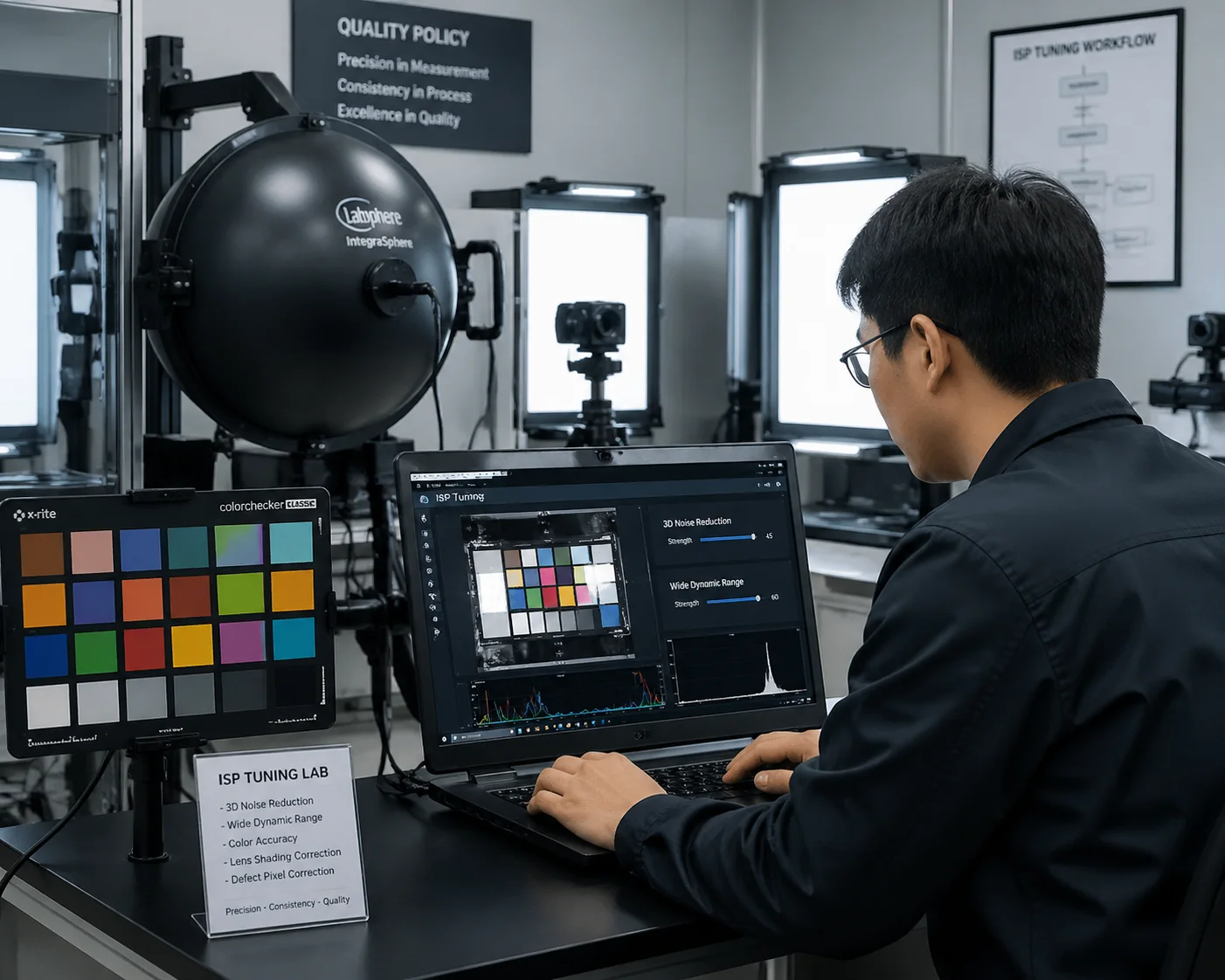

Test delle prestazioni della telecamera 4K con processore del segnale d'immagine ISP
Cosa fa realmente l'ISP a 4K@30fps
L'ISP è la parte del SoC che trasforma i dati grezzi del sensore in immagini utilizzabili. A 4K@30fps, l'ISP deve eseguire tutte le seguenti operazioni su ogni singolo fotogramma, 30 volte al secondo:
- Riduzione del rumore 3D (3D-NR): Confronta più fotogrammi per rimuovere la grana
- Ampia gamma dinamica (WDR/HDR): Unisce più esposizioni per un'illuminazione bilanciata
- Bilanciamento automatico del bianco (AWB): Regola la temperatura del colore in tempo reale
- Correzione della distorsione dell'obiettivo (LDC): Corregge la distorsione a barile degli obiettivi grandangolari
- Miglioramento dei bordi: Nitidezza dei dettagli senza aggiunta di artefatti
Quando l'ISP non riesce a tenere il passo, il firmware inizia a tagliare gli angoli. La prima cosa ad essere eliminata è di solito il 3D-NR, perché richiede il confronto di fotogrammi adiacenti e richiede molta memoria. Senza di esso, le riprese notturne diventano sgranate e inutilizzabili. La seconda cosa che va persa è l'elaborazione WDR, che significa luci soffocate e ombre schiacciate.
Come verificare la capacità dell'ISP
Chiedete al fornitore di fornire dei filmati campione girati in tre condizioni specifiche:
| Condizione di prova | Cosa cercare | Segno di fallimento |
|---|---|---|
| Bassa luminosità (< 1 lux) | Immagine pulita con grana minima | Rumore eccessivo o cadute di frame |
| Alto contrasto (mix interno/esterno) | Esposizione bilanciata, dettagli visibili nelle ombre e nelle alteluci | Bianchi soffiati o ombre nere |
| Movimento veloce (persona che corre) | Bordi nitidi, nessun effetto ghosting | Sfocatura del movimento, sbavature o duplicazione di fotogrammi |
La domanda del laboratorio di sintonizzazione ISP
Ecco una domanda che separa i veri produttori dagli assemblatori: “Avete un vostro laboratorio di messa a punto dell'ISP?”.”
Un vero e proprio laboratorio di sintonizzazione ISP comprende una sfera integratrice, tabelle di colore standard (come il X-Rite ColorChecker 7) e una scatola luminosa calibrata. Se un fornitore dispone di questa attrezzatura, significa che può regolare i parametri ISP a livello di firmware. Possono ottimizzare gli algoritmi di riduzione del rumore, l'accuratezza del colore e le curve di esposizione per il vostro caso d'uso specifico.
In Loyalty-Secu, il nostro team di ricerca e sviluppo mette a punto i parametri ISP internamente. Quando un cliente ha bisogno di una telecamera ottimizzata per la sicurezza perimetrale notturna, regoliamo l'aggressività del 3D-NR e il punto di commutazione del filtro a infrarossi. Quando un altro cliente ha bisogno di un riconoscimento delle targhe alla luce del giorno, regoliamo in modo diverso la velocità dell'otturatore e le impostazioni WDR. Questo livello di personalizzazione è possibile solo quando si controlla il firmware dell'ISP, non quando si acquista una soluzione chiavi in mano da un fornitore di SDK di terze parti.
Se un fornitore vi dice che “non può modificare le impostazioni dell'ISP” o che “se ne occupa il fornitore del chip”, probabilmente si tratta di un assemblatore, non di un produttore. Hanno acquistato un progetto di riferimento e lo hanno inserito in un alloggiamento. Non possono aiutarvi quando avete bisogno di regolare le prestazioni per il vostro ambiente di implementazione specifico.
È possibile richiedere un firmware personalizzato che privilegi la frequenza dei fotogrammi rispetto a una compressione elevata?
Sì, ed è qui che si manifesta il vero valore della collaborazione con un produttore orientato alla ricerca e allo sviluppo.
Un fornitore capace può modificare il firmware per bloccare la frequenza dei fotogrammi a 30 fps e allocare una maggiore quantità di bitrate al codificatore, anche se ciò comporta dimensioni dei file maggiori e un maggiore utilizzo della larghezza di banda. Questo compromesso è spesso necessario per la sorveglianza di tipo forense, dove ogni fotogramma è più importante del risparmio di memoria.
Sviluppo del firmware personalizzato per telecamera PTZ 4K
Il compromesso tra frequenza dei fotogrammi e compressione
Ogni firmware di fotocamera prende una decisione di bilanciamento tra tre esigenze in competizione: velocità dei fotogrammi, qualità dell'immagine e dimensioni dei file. Nella maggior parte dei firmware stock, la priorità predefinita è la dimensione ridotta dei file, perché riduce i costi di archiviazione e la larghezza di banda della rete. Ma questo va a scapito della frequenza dei fotogrammi e dei dettagli.
Quando si richiede un firmware personalizzato che dia priorità alla frequenza dei fotogrammi, si dice all'encoder: “Preferisco avere 30 fotogrammi puliti al secondo a 12 Mbps che 15 fotogrammi al secondo a 4 Mbps”. Per applicazioni come il monitoraggio del traffico, la sorveglianza dei casinò o la sicurezza dei cantieri, questo compromesso ha perfettamente senso. I fotogrammi mancanti significano prove mancanti.
Cosa può cambiare un firmware personalizzato
Ecco cosa può regolare un team di R&S qualificato nel firmware:
- Limite massimo del bitrate di codifica: Aumentare la velocità massima da 4Mbps a 16Mbps o superiore.
- Intervallo I-frame: Riduzione della lunghezza del GOP (Gruppo di immagini) per un maggior numero di fotogrammi chiave, migliorando la precisione dello scrubbing durante la riproduzione.
- Blocco della frequenza dei fotogrammi: Disabilita la riduzione automatica della frequenza dei fotogrammi che si attiva in caso di temperatura elevata della CPU.
- Codifica ROI 8: Allocare più bit a specifiche regioni di interesse (come i punti di ingresso) comprimendo in modo più aggressivo le aree di sfondo.
- Configurazione a doppio flusso: Impostare il flusso principale su 4K@30fps per la registrazione, mentre il flusso secondario viene eseguito a 1080p@15fps per il monitoraggio dal vivo.
Come verificare la capacità di personalizzazione del firmware
Fate questa domanda specifica al fornitore: “Potete fornire entro 3 giorni lavorativi una versione modificata del firmware che cambi il bitrate massimo da 8Mbps a 16Mbps?”.”
Se possono farlo, hanno accesso al codice sorgente e un team di ingegneri competente. Se dicono “dobbiamo verificare con il nostro fornitore di chip” o “ci vorranno 4-6 settimane”, probabilmente stanno rivendendo la soluzione di qualcun altro.
La gestione termica fa parte della storia del firmware
Il firmware personalizzato che spinge 4K@30fps a bitrate elevati genera più calore. Il SoC lavora di più e la temperatura aumenta più rapidamente. È qui che la progettazione termica diventa fondamentale.
Un buon produttore progetta il PCB con pad termici adeguati che collegano il SoC a un dissipatore in alluminio. Il dissipatore deve essere a diretto contatto con l'involucro metallico per il raffreddamento passivo. In Loyalty-Secu, ogni telecamera PTZ 4K viene sottoposta a un test di invecchiamento di 24 ore a 55°C (131°F) nella nostra camera di burn-in. Monitoriamo la stabilità del frame rate durante l'intero test. Se la frequenza dei fotogrammi diminuisce anche solo una volta durante le 24 ore, l'unità non supera il QC.
Per gli acquirenti che utilizzano le telecamere in climi caldi, come il Medio Oriente, il Texas o il sud-est asiatico, la convalida termica non è opzionale. È la differenza tra una telecamera che funziona per 10 minuti e una che funziona per 10 anni.
Accesso a SDK e API
La vera personalizzazione va oltre il firmware. Se avete bisogno di integrare la telecamera nel vostro VMS, nella vostra piattaforma cloud o nella vostra pipeline di analisi AI, avete bisogno di Accesso a SDK e API 9. Un vero produttore fornisce:
- Conformità al profilo ONVIF S/T per l'integrazione di VMS standard
- URL dei flussi RTSP per l'accesso diretto
- Documentazione API HTTP per il controllo PTZ, la gestione delle preimpostazioni e l'attivazione degli allarmi
- Pacchetti SDK per lo sviluppo secondario (di solito in C/C++ o Python)
Se un fornitore è in grado di fornire solo un'applicazione mobile proprietaria e nient'altro, non può supportare il tipo di integrazione richiesto dagli integratori di sistemi professionali.
Conclusione
Il vero 4K@30fps richiede hardware verificato, test nel mondo reale e un fornitore che vi apra la sua distinta base e il suo firmware. Non fidatevi mai di una scheda tecnica, ma testate sempre personalmente il campione.
