Ho visto troppi ordini in blocco fallire all'ultimo miglio: le fotocamere arrivano negli Stati Uniti, le schede SIM vengono inserite e non si connette nulla. La causa principale è quasi sempre il modulo cellulare sbagliato.
Per assicurarsi che la telecamera PTZ supporti le bande nordamericane come B13 (Verizon) o B14 (FirstNet), è necessario verificare il modello del modulo cellulare interno, accertarsi che sia dotato di certificazioni PTCRB e specifiche del vettore e convalidare la connettività delle bande nel mondo reale con un'unità campione prima di effettuare un ordine di massa.
Telecamera PTZ con modulo 4G LTE per il supporto della banda nordamericana
Il supporto di banda non è un'opzione software. È integrato nell'hardware: il modulo cellulare, il progetto dell'antenna e la sintonizzazione RF. Di seguito, illustro ogni questione critica in modo che possiate prendere una decisione d'acquisto sicura ed evitare costosi guasti sul campo.
La mia telecamera PTZ supporta la banda 13 per una penetrazione ottimale in aree interne/forestali?
Molti acquirenti pensano che “supporto 4G” significhi che tutte le bande sono coperte. Questa supposizione è costata ai project manager migliaia di euro in installazioni fallite in tutta l'America rurale.
La banda 13 (700 MHz) è la frequenza LTE di Verizon. La vostra telecamera PTZ la supporta solo se il modulo cellulare interno - e non la telecamera stessa - è una variante nordamericana come il modello Quectel EC25-AFX 1 o SIMCom SIM7600NA-H, che includono B13 a livello hardware.

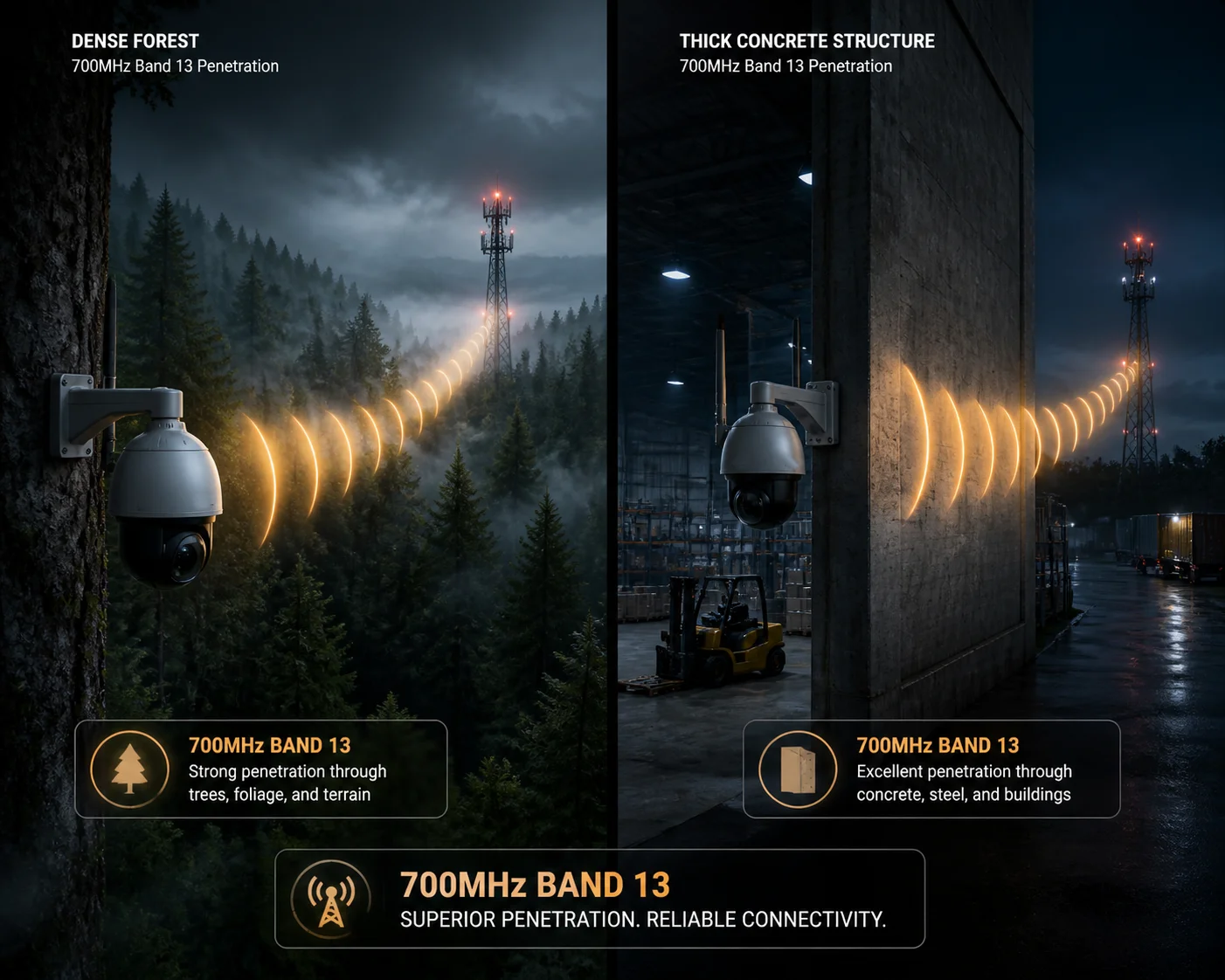

Telecamera PTZ Verifica copertura banda 13 Verizon 700MHz
Perché la banda 13 è importante per le distribuzioni sul campo
La banda 13 opera a 700 MHz. Le frequenze più basse viaggiano più lontano e penetrano meglio gli ostacoli rispetto a quelle più alte. Ciò rende la B13 fondamentale per tre scenari di implementazione comuni:
- Aree boschive - La chioma degli alberi assorbe rapidamente i segnali a più alta frequenza.
- Installazioni interne - Le pareti in cemento e acciaio bloccano in modo molto più aggressivo i segnali al di sopra di 1 GHz.
- Copertura rurale - Verizon si affida molto al B13 per coprire vaste regioni a bassa densità dove la distanza tra le torri è ampia.
Se il modulo della telecamera non supporta B13, può connettersi a B4 o B2 nelle aree urbane. Ma nel momento in cui viene installata in una fattoria remota, in un sentiero forestale o all'interno di un magazzino, la velocità di connessione scenderà a livelli inutilizzabili o si perderà del tutto.
Come controllare: Il modello del modulo è tutto
Il corpo della fotocamera non determina il supporto della banda. Lo fa il modulo cellulare al suo interno. Ecco cosa chiedere al fornitore:
| Domanda | Cosa c'è da vedere |
|---|---|
| Qual è il modello esatto di modulo cellulare? | Quectel EC25-AFX, SIMCom SIM7600NA-H, o SKU nordamericano equivalente |
| La scheda tecnica del modulo elenca B13? | Sì - esplicitamente elencato sotto “Bande LTE FDD”.” |
| Il modulo è presente nell'elenco dei moduli approvati da Verizon per lo sviluppo aperto? | Sì, con un ID FCC valido è possibile effettuare un controllo incrociato. |
La trappola del modulo globale
È qui che la maggior parte degli ordini di prodotti sfusi va a rotoli. I produttori cinesi spesso si affidano al Quectel EC25-E (versione europea/globale) o EC25-G (fallback globale). Questi moduli coprono molte bande, ma sono non includere B13. Le varianti “E” e “G” sono destinate ai mercati europei e internazionali.
Se il fornitore dice “la nostra fotocamera supporta il 4G”, non è sufficiente. È necessario disporre di uno specifico SKU del modulo. Noi di Loyalty-Secu utilizziamo il modulo EC25-AFX per tutti gli ordini in Nord America. Possiamo fornire la scheda tecnica del modulo e l'ID FCC prima che vi impegniate per una singola unità.
Considerazioni sull'antenna per 700 MHz
Anche con il modulo giusto, un'antenna mal accordata compromette le prestazioni della B13. La banda 13 a 700 MHz richiede antenne fisicamente sintonizzate per la ricezione a bassa frequenza. Le nostre telecamere PTZ vengono fornite con antenne MIMO doppie ottimizzata per 700 MHz e oltre. Se il vostro sito di installazione ha un segnale estremamente debole, forniamo connettori SMA standard in modo da poter collegare un'antenna direzionale ad alto guadagno di terze parti senza alcuna modifica.
È possibile utilizzare la banda 14 per accedere alle reti di pubblica sicurezza durante le emergenze?
FirstNet esiste per un motivo: dare ai primi soccorritori un accesso prioritario alla rete quando le reti commerciali sono sovraccariche. Se il vostro progetto coinvolge servizi governativi o di emergenza, il B14 non è facoltativo.
Sì, è possibile accedere a FirstNet 2‘La telecamera può essere collegata alla rete di pubblica sicurezza tramite la banda 14, ma solo se il modulo cellulare della telecamera supporta esplicitamente la B14, ha superato la certificazione AT&T/FirstNet ed è abbinato a una scheda SIM FirstNet valida. Il supporto hardware da solo non è sufficiente: l'approvazione del vettore è obbligatoria.
Telecamera PTZ Accesso alla rete di sicurezza pubblica FirstNet Banda 14
Che cosa rende la Banda 14 diversa dalle altre bande?
La banda 14 non è una frequenza qualsiasi. È una spettro radio assegnato dal governo riservato alle comunicazioni di pubblica sicurezza nell'ambito dell'Autorità FirstNet. Ecco cosa lo distingue:
| Caratteristica | Banda 14 (FirstNet) | Banda 13 (Verizon) |
|---|---|---|
| Frequenza | 700 MHz (758-768 MHz uplink / 788-798 MHz downlink) | 700 MHz (777-787 MHz uplink / 746-756 MHz downlink) |
| Utente primario | Primi soccorritori, agenzie governative | Abbonati Verizon in generale |
| Prelazione | Sì - il traffico prioritario sposta gli utenti commerciali | No |
| Requisiti della SIM | SIM specifica per FirstNet di AT&T | SIM standard Verizon |
| Certificazione | AT&T + PTCRB + approvazione del dispositivo FirstNet | Sviluppo aperto di Verizon |
Il meccanismo di prelazione
Questo è il motivo principale per cui le agenzie scelgono FirstNet. Durante un disastro naturale, una sparatoria di massa o un grande evento pubblico, le reti commerciali si congestionano. Migliaia di persone trasmettono in streaming, chiamano e mandano messaggi contemporaneamente. Su una normale connessione AT&T o Verizon, il feed video della vostra telecamera di sorveglianza sarebbe in competizione con tutto quel traffico.
Su FirstNet con banda 14, il dispositivo ottiene diritti di prelazione. La rete deprioritizza attivamente il traffico commerciale per garantire che il flusso video rimanga in diretta. Per una telecamera PTZ che trasmette filmati in tempo reale di una scena d'emergenza attiva, non si tratta di un aspetto piacevole. È fondamentale per la missione.
Requisiti hardware e di certificazione
Per accedere alla banda 14, è necessario che siano presenti tre elementi:
- Supporto hardware del modulo - Il modulo cellulare deve includere B14 nel suo elenco di frequenze. Il Quectel EC25-AFX supporta B14. Non tutti i moduli nordamericani lo supportano. Controllare sempre la scheda tecnica.
- Certificazione PTCRB 3 - Si tratta della certificazione RF di base richiesta per qualsiasi dispositivo che si connette alla rete di AT&T. Senza di essa, AT&T può rifiutare il dispositivo a livello di rete.
- Approvazione del dispositivo FirstNet - FirstNet mantiene un proprio elenco di dispositivi approvati. Se la telecamera PTZ o il suo modulo non sono presenti in tale elenco, non possono registrarsi sulla rete principale FirstNet, anche se l'hardware supporta tecnicamente il B14.
Il nostro approccio ai progetti FirstNet
Quando un cliente ci dice che il suo progetto riguarda la sicurezza pubblica o i contratti governativi, segnaliamo l'ordine internamente. Configuriamo il firmware con le impostazioni APN FirstNet precaricate. Forniamo anche un Rapporto di compatibilità con la banda 4G del Nord America che mostra le misurazioni RSRP e RSRQ reali su B14. Raccomando sempre di ordinare prima un'unità campione e di testarla con una SIM FirstNet nell'area di distribuzione effettiva prima di impegnarsi per il volume.
Come posso verificare il supporto della banda hardware prima di effettuare un ordine in blocco dalla Cina?
Fidatevi ma verificate. Ho lavorato con un numero sufficiente di integratori per sapere che la sola parola di un fornitore non è sufficiente, soprattutto quando si tratta di spedire centinaia di unità attraverso il Pacifico.
Per verificare il supporto della banda hardware, richiedere l'esatto modello di modulo cellulare e la relativa scheda tecnica, effettuare un controllo incrociato con il modulo ID FCC 4 sul database della FCC, verificare che sia presente nell'elenco dei moduli approvati di Verizon o di AT&T ed eseguire un test fisico di prova con una scheda SIM locale prima di firmare qualsiasi contratto di acquisto in blocco.
Verifica del supporto della banda del modulo 4G LTE prima di ordinare una telecamera PTZ in blocco
Processo di verifica passo dopo passo
Ecco l'esatta procedura che raccomando a ogni acquirente:
Passo 1: ottenere la scheda tecnica del modulo
Chiedete al vostro fornitore: “Qual è il modello di modulo cellulare presente in questa telecamera?”. Non accettate risposte vaghe come “Quectel” o “modulo 4G”. Avete bisogno della SKU completa, ad esempio, EC25-AFXGA-512-SGNS. Quindi accedere al sito Web del produttore del modulo e scaricare la scheda tecnica ufficiale. Cercate la sezione “Bande LTE FDD” o “Bande di frequenza supportate”. B13 e B14 devono essere esplicitamente elencate.
Fase 2: Controllo incrociato dell'ID FCC
Ogni modulo cellulare venduto negli Stati Uniti deve avere un ID FCC. Chiedetelo al vostro fornitore. Andate quindi alla pagina di ricerca delle autorizzazioni per le apparecchiature della FCC e inserite l'ID. Il database mostrerà i rapporti dei test RF. Questi rapporti elencano tutte le bande su cui il dispositivo è stato testato. Se nel rapporto di prova non compare la dicitura B13 o B14, significa che il modulo non è stato certificato per quelle bande, indipendentemente da quanto indicato nella brochure di vendita.
Fase 3: controllare gli elenchi di approvazione dei vettori
Per Verizon, visitare il sito Sviluppo aperto e cercare nell'elenco dei moduli approvati. Per AT&T/FirstNet, controllare il database dei dispositivi certificati PTCRB. Se il modulo non è presente nell'elenco, tecnicamente può ancora funzionare su quelle bande, ma il vettore può bloccarlo in qualsiasi momento. Verizon, in particolare, mantiene una rigorosa whitelist IMEI. Se l'IMEI del modulo non è registrato, non potrà ottenere un indirizzo IP.
Fase 4: ordinare un campione e testare in loco
Questo non è negoziabile per qualsiasi acquirente serio. Ordinare una o due unità. Inserire una SIM Verizon e una SIM AT&T. Accedere all'interfaccia web della telecamera o utilizzare i comandi AT (come ad esempio AT+QENG="servingcell") per vedere a quale banda è attualmente collegato il modulo. Andate in una zona rurale dove la B13 è l'unica banda Verizon disponibile. Se la videocamera si connette e trasmette il video, la conferma è reale.
Cosa scrivere nel contratto di acquisto
| Clausola contrattuale | Linguaggio specifico |
|---|---|
| Specifiche del modulo | “Il modulo cellulare interno deve essere Quectel EC25-AFX o equivalente, in grado di supportare LTE FDD B2/B4/B5/B12/B13/B14/B66/B71”.” |
| Documentazione | “Il fornitore deve fornire la scheda tecnica del modulo, l'ID FCC e i documenti di certificazione del vettore prima della produzione”.” |
| Approvazione del campione | “La produzione in serie non inizierà finché l'acquirente non confermerà che il campione supera il test di connettività della banda in loco”.” |
| Non conformità | “Se le unità consegnate contengono un modulo diverso da quello specificato, l'acquirente si riserva il diritto di rifiutare l'intera spedizione”.” |
Noi di Loyalty-Secu includiamo di default la scheda tecnica del modulo e l'ID FCC nel nostro pacchetto di offerte. Lo facciamo perché sappiamo che i nostri acquirenti, persone come David, verificheranno tutto in modo indipendente. E dovrebbero farlo.
La telecamera passa automaticamente a B2 o B4 se la banda primaria è congestionata?
La congestione della rete è reale. Nelle ore di punta o in occasione di grandi eventi, una singola banda può essere sovraccarica. Se la vostra telecamera è bloccata su una sola banda, ne risentirà.
Sì, i moderni moduli 4G come il Quectel EC25-AFX supportano la selezione automatica della banda. Il modulo monitora continuamente la qualità del segnale su tutte le bande supportate e passa a B2, B4, B66 o a qualsiasi altra banda disponibile quando la banda primaria si congestiona o la qualità del segnale scende al di sotto di una soglia.
Telecamera PTZ 4G commutazione automatica della banda B2 B4 gestione della congestione
Come funziona la selezione automatica della banda
Il modulo cellulare non si collega a una “banda” come si sintonizza una radio su una stazione. Si registra invece con la rete del vettore, che lo assegna alla migliore banda disponibile in base alla potenza del segnale (RSRP), alla qualità del segnale (RSRQ) e al carico attuale.
Quando le condizioni cambiano, ad esempio se una torre si congestiona o se la telecamera viene spostata fisicamente, il modulo esegue un'operazione di riselezione delle celle o passaggio di consegne. Esegue una scansione delle bande e delle celle adiacenti, ne misura la qualità e cambia se è disponibile un'opzione migliore. Tutto ciò avviene automaticamente. Non è necessario l'intervento dell'utente.
Quando è meglio bloccare una band
In alcuni casi limite, la selezione automatica può causare problemi. Ad esempio, se il modulo continua a rimbalzare tra B13 (forte ma lento a causa della congestione) e B4 (più debole ma più veloce), la continua commutazione può causare brevi interruzioni del video. In queste situazioni, si possono usare i comandi AT per bloccare il modulo su una banda specifica.
In Loyalty-Secu, il nostro firmware espone un'impostazione di blocco della banda nell'interfaccia web. Non è necessario accedere al dispositivo tramite SSH o inviare comandi AT grezzi. È sufficiente selezionare le bande da abilitare o disabilitare da un menu a discesa. Questo permette agli integratori come David di avere il pieno controllo senza richiedere una profonda conoscenza di ingegneria RF.
Autoconfigurazione APN
La commutazione di banda è solo metà dell'equazione. Il modulo ha anche bisogno del corretto APN (Access Point Name) per stabilire una sessione di dati. Il nostro firmware per il Nord America viene fornito con profili APN preconfigurati:
- Verizon: vzwinternet
- AT&T: banda larga
- FirstNet: firstnet
- T-Mobile: fast.t-mobile.com
Quando si inserisce una scheda SIM, il firmware rileva automaticamente l'operatore e applica l'APN corretto. Nessuna configurazione manuale. Nessun errore di battitura. Nessun ticket di assistenza. La telecamera si collega, inizia lo streaming e si passa all'installazione successiva.
Affidabilità nel mondo reale
Dico sempre ai nostri clienti: la telecamera migliore è quella che si installa e si dimentica. Se dovete guidare per due ore fino a un sito PTZ remoto alimentato a energia solare perché è caduto dalla rete, il costo di quel viaggio in camion supera il costo della telecamera stessa. Ecco perché investiamo molto nella selezione dei moduli, nell'ottimizzazione delle antenne e nella gestione della rete a livello di firmware. Prima della spedizione, ogni unità viene sottoposta a un test di rodaggio di 48 ore, che include scenari di congestione di rete simulati.
Conclusione
Per garantire il supporto della banda nordamericana sono necessarie tre cose: il modulo cellulare giusto, la certificazione del vettore e il test a campione in loco. Se questi elementi sono corretti, la vostra installazione di PTZ si connetterà in modo affidabile fin dal primo giorno.
1. Scheda tecnica di Quectel EC25-AFX con bande LTE nordamericane. ︎ 2. Requisiti della banda 14 della rete di sicurezza pubblica FirstNet. ︎ 3. Certificazione PTCRB per dispositivi cellulari su rete AT&T. ︎ 4. Database FCC ID per la verifica della banda del modulo cellulare. ︎ 5. Elenco dei moduli approvati da Verizon Open Development. ︎ 6. SIMCom SIM7600NA-H Supporto delle frequenze nordamericane. ︎ 7. Metriche di qualità del segnale RSRP e RSRQ per le bande LTE. ︎ 8. Progettazione di un'antenna MIMO per la distribuzione della frequenza di 700 MHz. ︎ 9. Set di comandi AT per il blocco della banda del modulo cellulare. ︎ 10. Elenco di approvazione dei dispositivi FirstNet per la compatibilità con la banda 14. ︎
