J'ai vu de nombreux projets échouer la nuit parce que la caméra démarre bien, mais le chemin d'alimentation ne peut pas supporter la première surtension. Ce petit écart peut se transformer en une réinitialisation majeure.
Le courant de crête pour une caméra PTZ laser 800m au démarrage nocturne est généralement d'environ 5A à 6A à 24V DC, et il peut être beaucoup plus élevé à 12V DC. Cette surtension provient du module laser, des moteurs PTZ, des composants de refroidissement et de la carte principale qui démarrent simultanément.
Courant de crête au démarrage nocturne de la caméra PTZ laser 800m
Lorsque je planifie un système solaire ou à batterie pour ce type de caméra, je regarde toujours d'abord la charge de pointe. Le courant moyen ne protège pas le système si la surtension de démarrage est trop forte.
Table des matières
Votre batterie au lithium peut-elle supporter la surtension de pointe de 5A+ lorsque le laser et les moteurs PTZ bougent simultanément ?
J'ai vu une batterie sembler performante sur le papier, mais échouer quand même lorsque la caméra s'allume la nuit. Le problème n'est pas seulement la capacité. C'est aussi la vitesse de décharge.
A au lithium3 peut supporter cette surtension de pointe uniquement si son BMS, ses cellules et son câblage sont conçus pour un rendement élevé. Pour une caméra PTZ laser 800m, je voudrais au moins 15A de décharge continue et 30A de décharge de pointe courte dans une conception de système 24V.
Surtension de pointe de la batterie au lithium pour le démarrage de la PTZ
Je traite la batterie comme un amortisseur. La caméra ne tire pas de puissance de manière fluide au démarrage. Elle tire fort pendant un court instant, et ce court tirage peut être le véritable test. Le module laser1 peut demander 2,5A à 3,5A à lui seul. Le Moteurs PTZ2 peut ajouter 1,5A à 2,0A de plus. Ensuite, le ventilateur ou le chauffage peut ajouter encore 0,5A à 1,0A. La carte et le module 4G ont toujours besoin d'une alimentation stable. Je ne fais donc pas confiance à la capacité nominale seule. Je demande si la batterie peut maintenir une tension stable lorsque toutes ces charges arrivent en même temps. Je vérifie également la longueur du câble, la taille du câble et la perte de connecteur. Une bonne batterie peut toujours échouer si les fils sont fins ou trop longs. Pour les travaux sur le terrain, je préfère les cellules au lithium à haut débit car elles récupèrent rapidement et maintiennent mieux la tension sous contrainte. Je m'assure également que le BMS4 ne coupe pas trop tôt. Si le BMS détecte un pic et s'arrête, tout le système peut redémarrer. C'est pourquoi je teste toujours le tirage réel au démarrage sur site, pas seulement en laboratoire.
Un appel de courant de pointe soudain provoquera-t-il une “baisse de tension” qui déclenchera une réinitialisation du modem 4G ?
J'ai regardé un modem 4G6 devenir hors ligne pour une simple raison : la caméra a demandé trop de puissance en une seconde. Ce type de défaillance est ennuyeux car le modem n'est pas cassé. Il a juste perdu une tension propre.
Oui, un appel de courant soudain peut créer une chute de tension5, et cette chute peut réinitialiser un modem 4G. Le modem est souvent la première pièce à tomber en panne car il est sensible au bruit d'alimentation et aux courtes baisses.

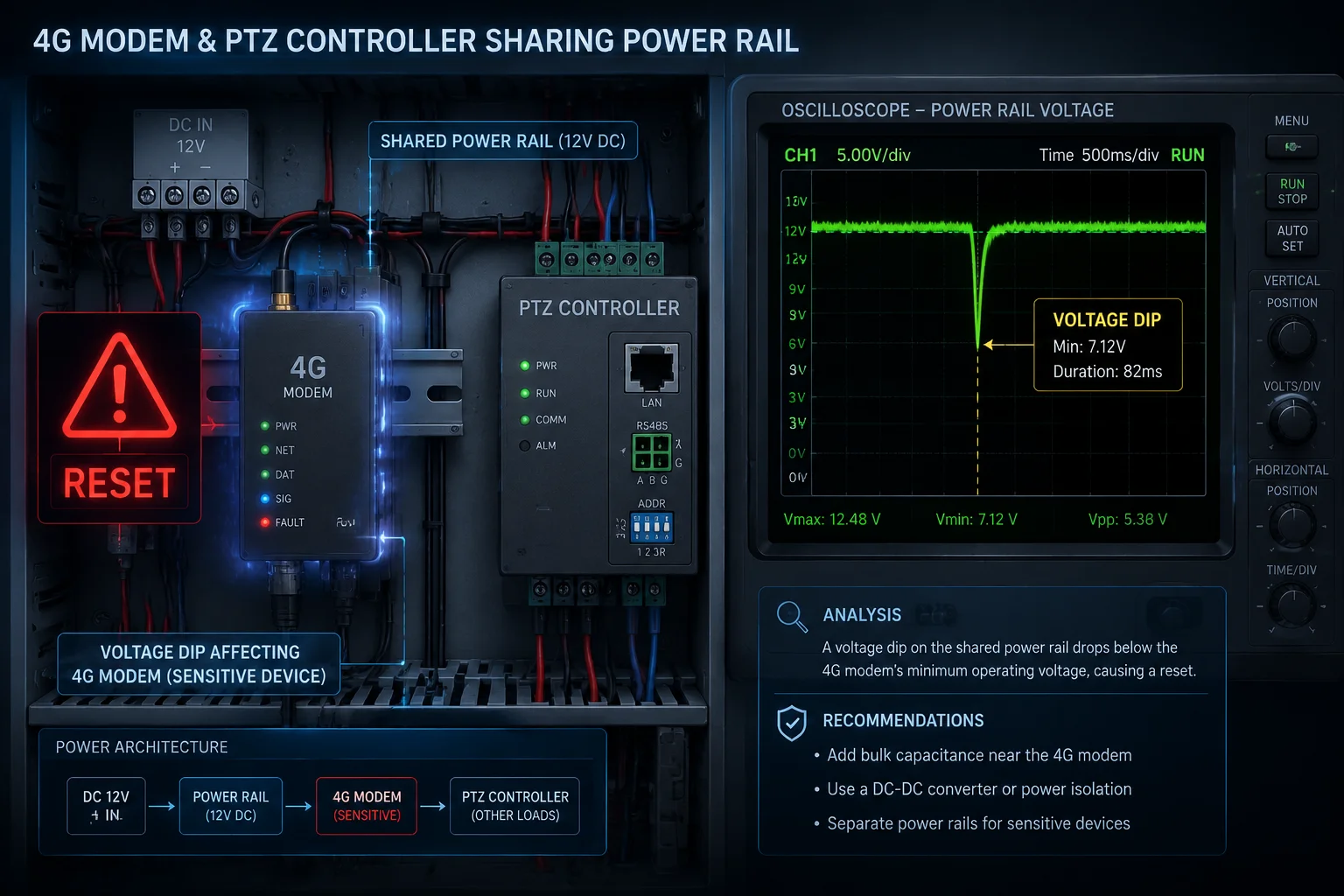

chute de tension provoquant la réinitialisation du modem 4G
Pourquoi le modem tombe en panne en premier
Je vois trois raisons courantes :
| Problème | Ce qui se passe | Résultat |
|---|---|---|
| Chute de la ligne électrique | Le courant augmente rapidement et la tension chute sur le câble | Le modem perd une entrée stable |
| Pic de charge partagée | Les lasers et les moteurs PTZ démarrent en même temps que le modem | Le modem se réinitialise ou redémarre |
| Faible tampon d'alimentation | Pas de banc de condensateurs ou petit tampon sur le PCB | Une courte surtension atteint directement le modem |
J'explique souvent cela aux clients de manière simple. Le modem est comme une personne qui essaie de lire dans une pièce pendant que les lumières clignotent. Il ne plante pas à chaque fois, mais il devient instable. Sur les sites réels, le problème s'aggrave lorsque le câble d'alimentation est long, que la batterie est faible ou que le étage DC-DC7 a une mauvaise réponse. Je vérifie également la plage d'entrée du modem lui-même. Certains modules 4G peuvent survivre à une large plage, mais ils n'apprécient toujours pas les baisses rapides. Si le système utilise un rail 24V partagé, la meilleure solution n'est pas seulement une batterie plus grosse. Je veux aussi un meilleur tampon local près du modem et de la carte. Un condensateur à faible ESR11 la banque peut aider à combler le court laps de temps avant que la batterie ou le convertisseur ne réagisse. J'aime aussi la logique de démarrage progressif8. Si le laser démarre après l'auto-vérification du PTZ, le pic de charge entier est réparti. Ce simple délai peut éviter de nombreux appels sur le terrain.
Le système utilise-t-il des cellules à “taux C” de décharge élevée pour supporter l'illumination laser longue portée ?
Je pose toujours la question du C-rate lorsque j'examine un système PTZ solaire longue portée. Si les cellules ne peuvent pas fournir de courant assez rapidement, toute la conception n'est bonne que sur le papier.
Oui, un système comme celui-ci devrait utiliser des cellules à décharge élevée avec un fort C-rate9. L'éclairage laser longue portée nécessite une livraison de courant rapide, pas seulement une grande capacité. Une cellule à faible taux peut contenir suffisamment d'énergie, mais elle peut quand même s'affaisser sous la charge de démarrage.

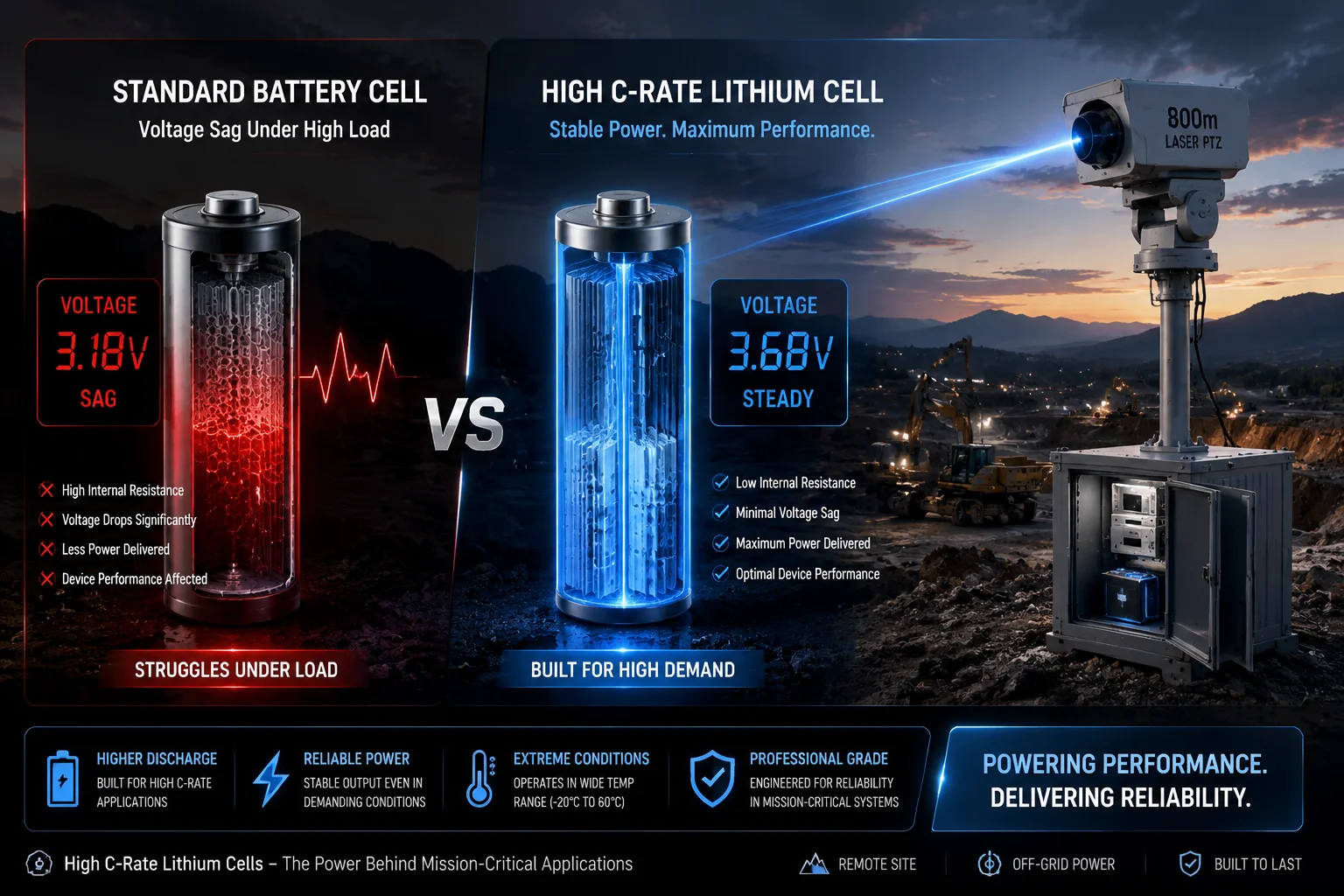

cellules à C-rate de décharge élevée pour PTZ laser
Ce que signifie le C-rate en utilisation réelle
Je garde l'idée simple :
| Type de cellule | Bon point | Risque |
|---|---|---|
| Cellule à faible décharge | Stockage d'énergie important | Chute de tension sous la surtension |
| Cellule à décharge élevée | Sortie de courant rapide | Souvent un coût plus élevé |
| Configuration BMS faible | Facile à construire | Peut caler au démarrage |
Pour une PTZ laser 800m, je veux des cellules capables de gérer à la fois un travail stable et une courte surtension. La raison est claire. Le module laser a besoin d'une forte impulsion lors de sa mise sous tension. Les moteurs ont également besoin d'un couple supplémentaire en même temps. Si la chimie de la batterie est trop souple, la tension chute rapidement. Cette chute peut endommager la carte PTZ, le modem 4G, et même le module d'image. Je pense aussi à la chaleur. Les cellules à forte décharge fonctionnent souvent mieux lorsque le système dispose d'un bon contrôle thermique. Si la batterie est dans une boîte chaude, la fenêtre de courant sûre se réduit. Je ne regarde donc pas seulement le taux C. Je vérifie également la conception du pack, l'équilibre des cellules, la limite de courant du BMS et la perte de puissance des fils. Dans de nombreux projets hors réseau12, je suggère un pack batterie qui offre plus de marge de courant que ce que la fiche technique semble nécessiter. Cette marge supplémentaire réduit le stress et prolonge la durée de vie du système. Je préfère construire avec une marge plutôt qu'expliquer un autre redémarrage nocturne à un client.
Y a-t-il un grand banc de condensateurs sur le PCB pour tamponner la charge de courant instantanée ?
J'ai constaté que de nombreux problèmes d'alimentation ne sont pas causés par la batterie. Ils sont causés par les quelques millisecondes avant que la réponse de la batterie n'atteigne la carte. C'est là qu'une banque de condensateurs aide.
Oui, un bon PCB utilise souvent une banque de condensateurs10 pour tamponner la charge instantanée. Elle ne peut pas remplacer la batterie, mais elle peut lisser le premier pic de courant et protéger la carte des chutes rapides.

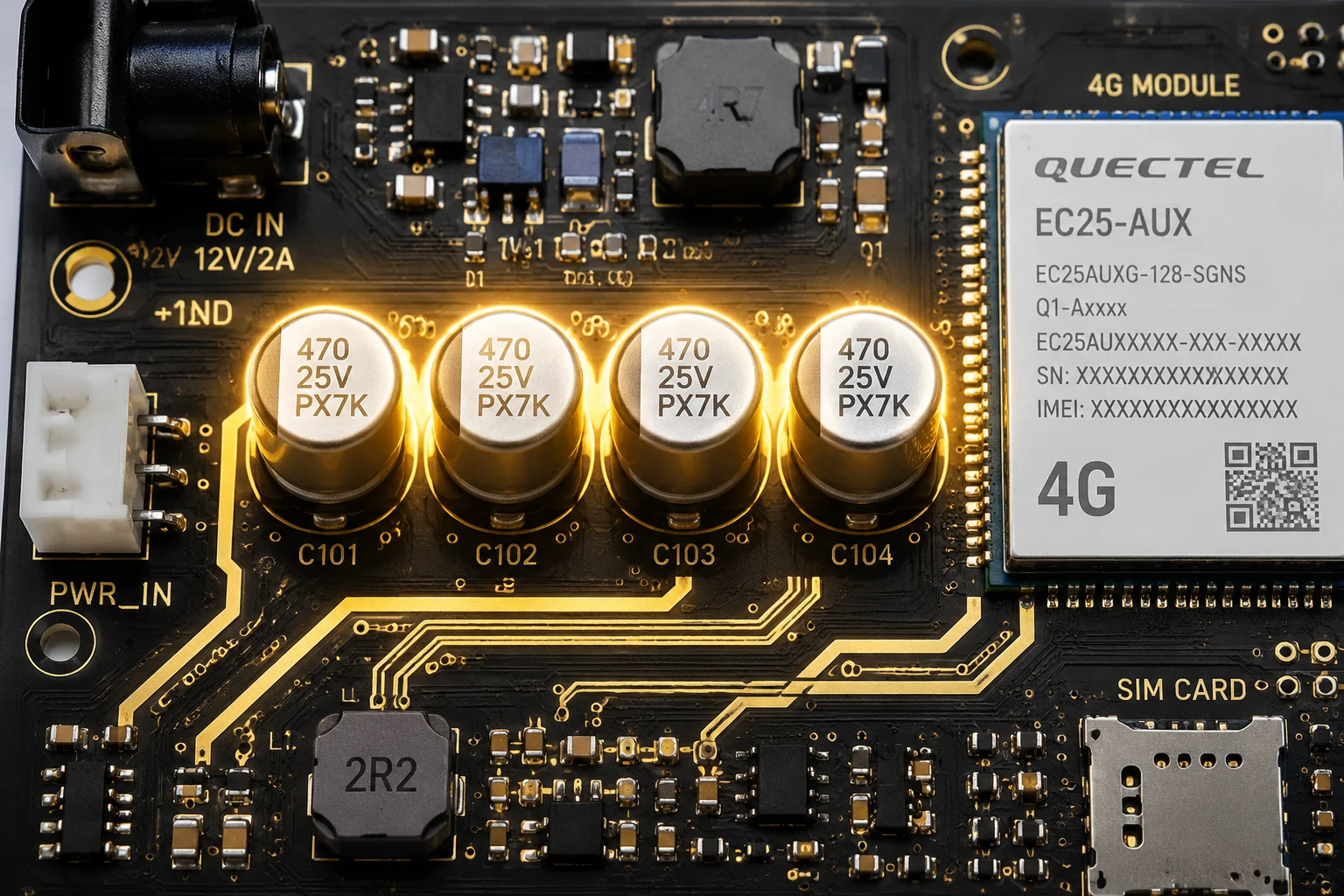

banque de condensateurs sur PCB pour la charge de courant instantanée
Comment le tamponnage local aide
J'utilise le tamponnage local pour trois raisons :
- Il soutient la carte pendant la première surtension.
- Il réduit les ondulations de tension près des puces sensibles.
- Il donne au circuit DC-DC un court temps de pontage.
Une simple liste de contrôle pour la conception sur le terrain
| Objet | Ce que je vérifie | Pourquoi c'est important |
|---|---|---|
| Taille de la banque de condensateurs | Capacité de masse suffisante près de la charge | Aide à absorber la surtension instantanée |
| Valeur ESR | Faible ESR préférée | Réduit la chaleur et les pertes |
| Disposition du circuit imprimé | Chemin d'alimentation court | Abaisse la résistance et la chute de tension |
| Réponse du convertisseur | Réponse transitoire rapide | Maintient la tension stable |
Je ne traite pas le banc de condensateurs comme une solution miracle. Il ne fonctionne bien que lorsque toute la chaîne d'alimentation est propre. Si le câble est trop fin, le connecteur est faible ou le module DC-DC est sous-dimensionné, le banc de condensateurs ne fera que retarder le problème. Mais cela reste très important. Dans les systèmes de caméras réels, le démarrage se produit par courtes rafales. Le laser s'active. Le PTZ bouge. Le ventilateur démarre. Le modem attend une alimentation stable. C'est un moment difficile pour n'importe quelle carte. Un bon tampon peut empêcher une petite baisse de devenir une réinitialisation complète. J'aime aussi placer le tampon près du modem et de la carte de contrôle, pas loin sur une autre partie du circuit imprimé. La distance ajoute des pertes. D'après mon expérience, une bonne conception locale résout souvent des problèmes que les gens attribuent d'abord au firmware.
Conclusion
Je conçois toujours d'abord pour le courant de crête, car le stress de démarrage détermine si un PTZ laser de 800 m fonctionne de manière stable ou se réinitialise la nuit.
