J'ai vu trop de projets de surveillance frontalière échouer la nuit. La cause profonde est presque toujours la même : la mauvaise longueur d'onde laser sur la caméra PTZ.
Pour la surveillance frontalière à longue portée au-delà de 800 mètres, le laser 808 nm est un meilleur choix que le 940 nm. La longueur d'onde 808 nm offre un éclairage plus puissant, des images plus nettes et une portée effective plus longue, car les capteurs de caméra convertissent son énergie en lumière utilisable beaucoup plus efficacement qu'avec le 940 nm.

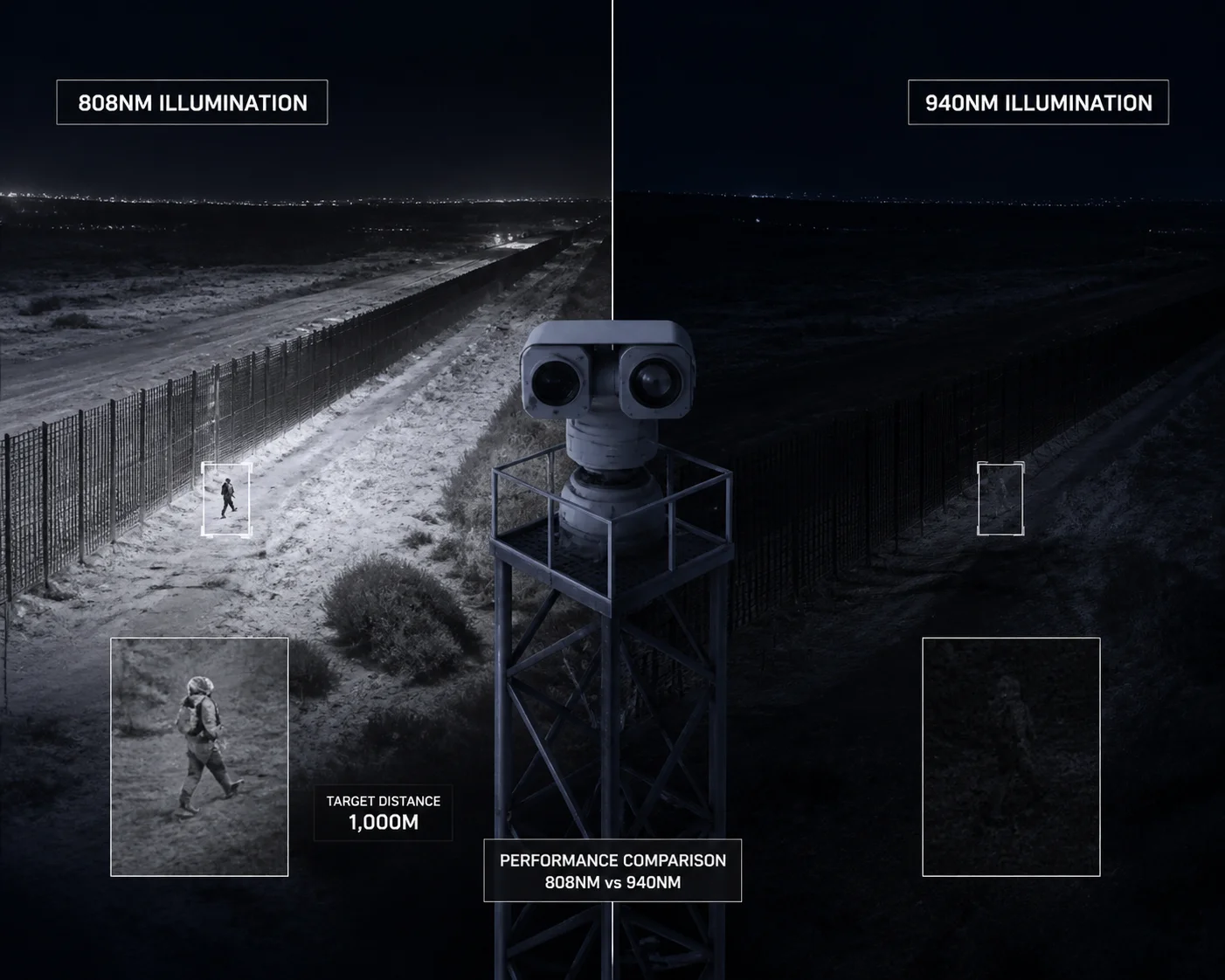

Comparaison des longueurs d'onde laser 808 nm vs 940 nm pour caméra PTZ de surveillance frontalière
Ci-dessous, j'analyse la physique, les compromis du monde réel et les scénarios où chaque longueur d'onde a réellement un sens. Si vous planifiez un projet de surveillance frontalière sur des distances supérieures à 1 km, continuez à lire – cela pourrait vous éviter une erreur coûteuse.
Table des matières
Pourquoi le 808 nm est-il préféré pour une portée de 800 m et plus par rapport à la longueur d'onde plus discrète de 940 nm ?
Je reçois cette question de presque tous les clients qui découvrent les systèmes PTZ laser. La réponse se résume à la physique de base, pas au marketing.
Le 808 nm l'emporte à longue portée car les capteurs de caméra à base de silicium ont une efficacité quantique beaucoup plus élevée efficacité quantique 1 à cette longueur d'onde. À 940 nm, le capteur ne capture que 30 % à 40 % de l'énergie lumineuse par rapport au 808 nm, de sorte que l'image devient plus sombre, plus bruitée et perd des détails – surtout au-delà de 800 mètres.

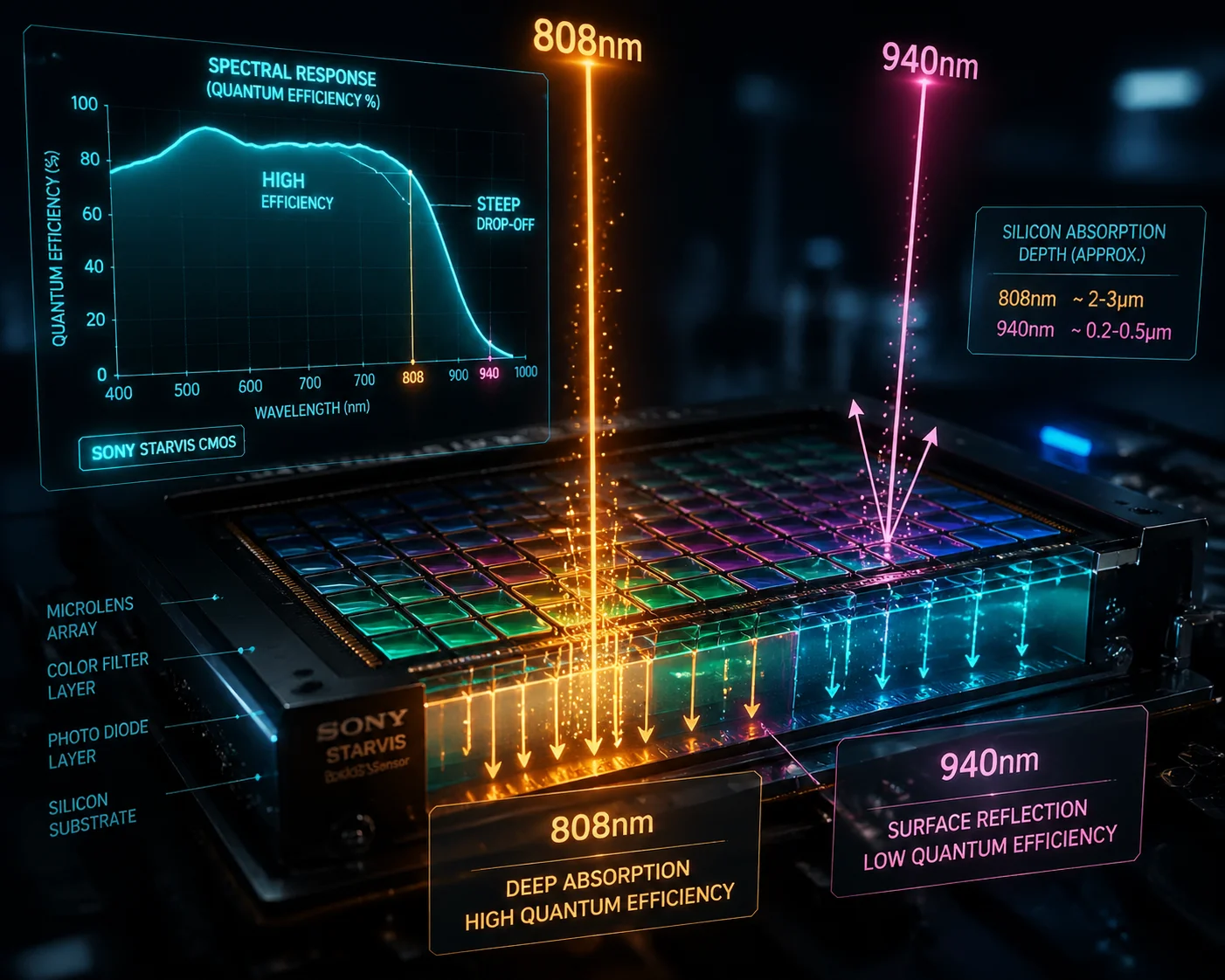

Caméra PTZ laser 808 nm pour la surveillance frontalière à longue portée
La physique derrière l'efficacité quantique
Chaque capteur de caméra de sécurité est fabriqué en silicium. Le silicium a une limite naturelle : il absorbe très bien la lumière proche infrarouge entre 700 nm et 900 nm, mais sa capacité chute rapidement après 900 nm. Ce n'est pas un défaut de conception. C'est juste comme ça que fonctionne le silicium.
Quand je dis “efficacité quantique”, je veux dire le pourcentage de photons entrants que le capteur convertit réellement en signal électrique. Pour la plupart des Sony STARVIS 2 capteurs utilisés aujourd'hui dans les caméras de sécurité, l'efficacité quantique à 850 nm est proche de son maximum. À 940 nm, elle tombe à environ un tiers de cette valeur.
Ce que cela signifie en distance réelle
Voici une façon simple d'y penser. Si une caméra PTZ laser 808 nm peut clairement éclairer une personne à 2 km, la même caméra avec un laser 940 nm de même puissance pourrait n'atteindre que 1 km – voire moins. La lumière est là, mais le capteur ne peut pas l'utiliser.
| Facteur | 808 nm / 850 nm | 940 nm |
|---|---|---|
| Efficacité quantique du capteur | Élevée (près du pic) | Faible (30 %–40 % de 808 nm) |
| Portée d'éclairage effective | 1,5 km – 3 km+ | 300 m – 800 m |
| Luminosité de l'image (même puissance) | Lumineux, clair | Faible, bruité |
| Utilisation typique dans les PTZ de frontière | Choix standard | Rarement utilisé |
Pourquoi plus de puissance ne résout pas le problème du 940 nm
Certaines personnes pensent : “ Je vais simplement utiliser un laser 940 nm plus puissant. ” Je l'ai testé. Doubler la puissance du laser aide, mais ne peut toujours pas combler l'écart. Le goulot d'étranglement du capteur demeure. Vous vous heurtez également à une chaleur plus élevée, un coût plus élevé et des exigences plus strictes en matière de classification de sécurité laser 3 . D'après mon expérience, pousser le 940 nm au-delà de 1 km pour obtenir des images utilisables n'est pas pratique avec des capteurs de qualité de sécurité standard.
Le résultat est simple. Pour la surveillance des frontières où chaque mètre de portée compte, le 808 nm vous offre plus de distance par watt. C'est pourquoi presque tous les PTZ laser longue portée sur le marché — y compris ceux que nous fabriquons chez Loyalty-Secu — utilisent le 808 nm par défaut.
La lumière laser 808 nm sera-t-elle visible comme une “lueur rouge” pour les personnes sur le site de surveillance ?
C'est la préoccupation que j'entends le plus de la part des clients militaires et frontaliers. Ils craignent que le laser ne trahisse la position de la caméra.
Oui, le 808nm produit une faible lueur rouge foncé à l'émetteur. Mais cette lueur n'est visible que lorsque quelqu'un regarde directement la source laser dans l'obscurité totale et à courte distance. À des portées de surveillance frontalière de 500 mètres ou plus, ce point rouge est extrêmement difficile à repérer à l'œil nu.

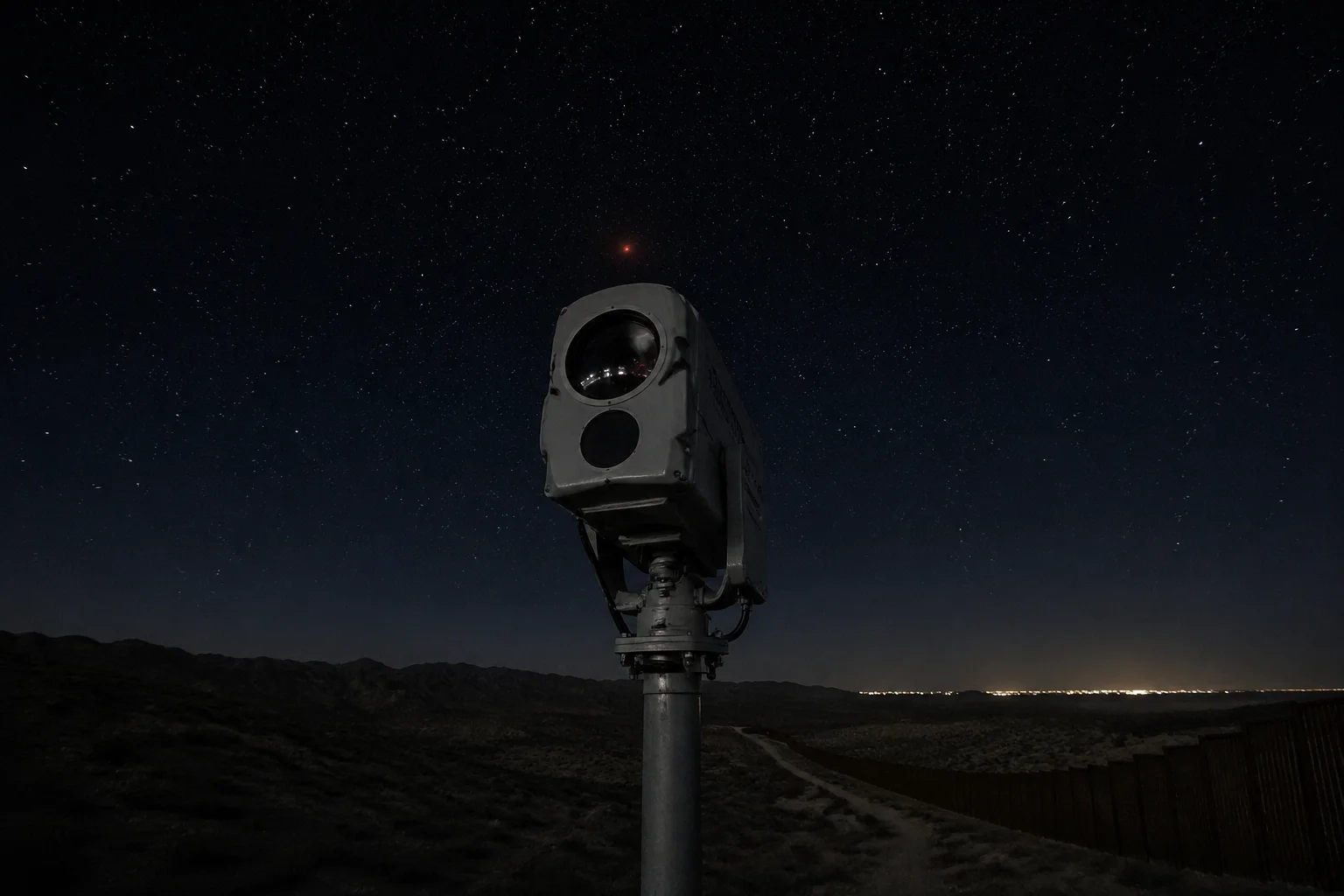

Visibilité de la lueur rouge du laser 808nm sur un site frontalier à longue portée
Quelle est la visibilité de la lueur rouge en pratique ?
Je me suis tenu devant nos unités PTZ laser 808nm lors de tests nocturnes à de nombreuses reprises. À 10 mètres, oui, je peux voir un faible point rouge sur la lentille de l'émetteur. À 50 mètres, il devient très difficile de le remarquer, sauf si je sais exactement où regarder. À 200 mètres et au-delà, je ne peux pas le voir du tout.
Pensez maintenant à un scénario de frontière. La caméra est montée sur un poteau de 6 mètres ou une tour de guet de votre côté de la frontière. L'intrus potentiel est à 1 km, se déplaçant sur un terrain accidenté dans l'obscurité. La probabilité que cette personne repère un faible point rouge à cette distance est extrêmement faible.
Quand la lueur rouge est-elle réellement importante ?
Il existe des situations réelles où même une minuscule lueur rouge pose problème. Les opérations secrètes à courte portée – comme une caméra cachée surveillant une porte à 20 mètres – entrent dans cette catégorie. Dans ces cas, le 940nm est le bon choix.
Mais pour les infrastructures frontalières fixes, la lueur rouge ne représente pas un risque opérationnel réel. En fait, certains de mes clients la considèrent comme un bonus. Un point rouge visible peut servir de moyen de dissuasion. Les intrus qui le remarquent peuvent y réfléchir à deux fois avant de traverser.
Une comparaison pratique de la visibilité
| Scénario | Visibilité du 808nm | Visibilité du 940nm |
|---|---|---|
| Vue directe à 10 m, obscurité totale | Faible point rouge visible | Non visible |
| Vue directe à 100 m, obscurité totale | À peine visible | Non visible |
| Vue directe à 500 m+ | Non visible à l'œil nu | Non visible |
| À travers des jumelles / des lunettes de vision nocturne 4 à 500 m | Possiblement visible | Non visible |
Le seul cas limite est lorsque l'intrus est équipé de lunettes de vision nocturne (NVG). Les NVG peuvent capter facilement le 808 nm. Mais voici le truc : les NVG peuvent aussi détecter le 940 nm. Aucune longueur d'onde infrarouge n'est vraiment invisible pour un NVG de qualité. Donc, si votre modèle de menace inclut des adversaires équipés de NVG, le choix de la longueur d'onde seul ne résoudra pas ce problème. Vous avez besoin de contre-mesures supplémentaires.
Pour la surveillance frontalière standard contre le trafic piéton, les véhicules ou les activités de contrebande, je recommande toujours le 808 nm. La lueur rouge n'est pas un problème aux distances d'exploitation réelles.
Comment la sensibilité du capteur diffère-t-elle entre ces deux longueurs d'onde laser ?
J'ai passé des années à faire correspondre des lasers à des capteurs, et c'est là que la plupart des fiches techniques vous font défaut. Elles indiquent la puissance du laser mais ne vous disent jamais quelle quantité de cette puissance la caméra peut réellement utiliser.
À 808 nm, un capteur CMOS Sony STARVIS typique convertit la lumière en signal d'image avec une efficacité proche du pic. À 940 nm, ce même capteur perd 60 % à 70 % de sa sensibilité. Cela signifie qu'un système 940 nm nécessite environ 2 à 3 fois plus de puissance laser juste pour égaler la qualité d'image d'un système 808 nm à la même distance.

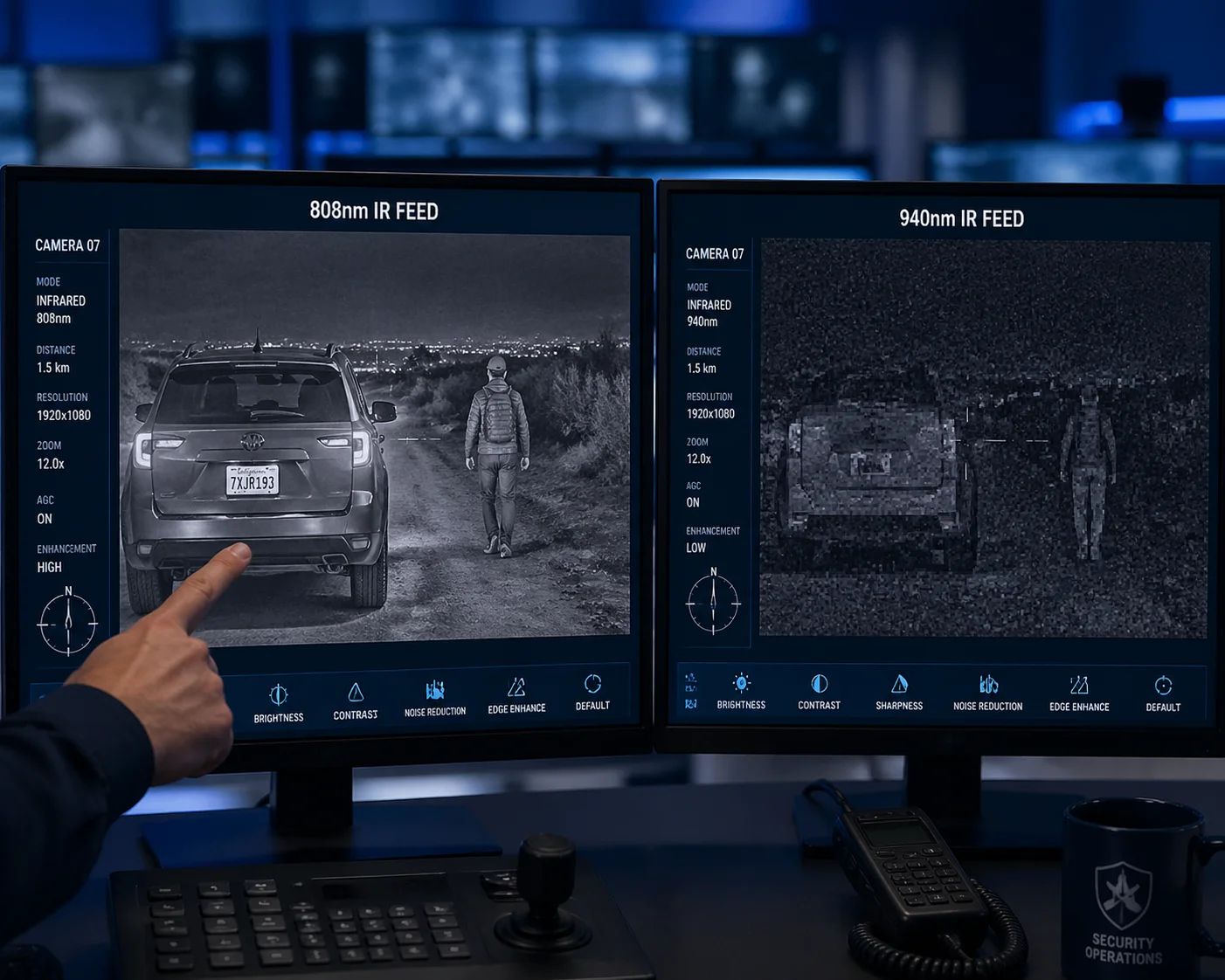

Comparaison de la réponse spectrale du capteur de caméra 808 nm vs 940 nm
Comprendre les courbes de réponse spectrale
Chaque capteur de caméra a une courbe de réponse spectrale 5. Cette courbe montre à quel point le capteur détecte la lumière à chaque longueur d'onde. Pour les capteurs à base de silicium, cette courbe monte à partir du spectre visible, atteint un pic quelque part autour de 800 nm–850 nm, puis chute brusquement vers 1000 nm.
Je dis toujours à mes clients de l'imaginer comme une colline. À 808 nm, vous êtes près du sommet de la colline. À 940 nm, vous êtes déjà sur la pente descendante, et le sol s'éloigne rapidement.
Impact réel sur la qualité de l'image
Voici ce que je vois lors de tests sur le terrain réels :
- 808 nm à 1,5 km : Je peux identifier la couleur des vêtements d'une personne (en niveaux de gris), sa forme corporelle et sa direction de marche. L'image est nette avec peu de bruit.
- 940 nm à 1,5 km : L'image est sombre. Je peux voir une tache en mouvement, mais je ne peux pas dire s'il s'agit d'une personne ou d'un animal. Le niveau de bruit est élevé, et le contrôle automatique du gain pousse l'image dans un fouillis granuleux.
Ce n'est pas une petite différence. C'est la différence entre des preuves qui tiennent la route dans un rapport et des images qui sont inutiles.
Le coût de compensation pour le 940 nm
Certains fabricants essaient de compenser la faiblesse du 940 nm en utilisant des capteurs “ améliorés ” avec une réponse étendue dans le proche infrarouge (NIR). Ces capteurs existent, mais ils ont des inconvénients :
- Ils coûtent considérablement plus cher.
- Ils ont souvent une résolution plus faible ou un bruit plus élevé dans le spectre visible.
- Ils ne sont pas largement disponibles dans les modules de caméras de sécurité standard.
Pour un projet frontalier où je dois déployer 20 ou 50 unités PTZ, l'utilisation de capteurs spécialisés pour chaque caméra n'est pas réaliste d'un point de vue budgétaire. Les capteurs Sony STARVIS standard avec des lasers de 808 nm me donnent le meilleur rapport performance-coût à chaque fois.
Le rapport signal sur bruit est plus important que la puissance brute
En fin de compte, ce qui détermine si vous pouvez identifier une cible à 2 km, c'est la le rapport signal/bruit (SNR) 6 de l'image. Un signal plus fort du laser (808 nm) combiné à une sensibilité élevée du capteur à cette longueur d'onde vous donne une image nette. Un signal faible (940 nm) oblige la caméra à tout amplifier, y compris le bruit. C'est pourquoi les images 940 nm semblent granuleuses même lorsque le laser lui-même est puissant.
Puis-je personnaliser ma PTZ avec un laser 940 nm pour des opérations nocturnes clandestines ?
Certains de mes clients ont des missions spécifiques qui nécessitent une discrétion totale. Ils me demandent si nous pouvons remplacer le laser 808 nm par une unité 940 nm. La réponse courte est oui. Mais je m'assure toujours qu'ils comprennent d'abord les compromis.
Oui, nous proposons la personnalisation de lasers 940 nm pour nos caméras PTZ via notre service OEM/ODM. Cependant, je recommande toujours cela uniquement pour les applications furtives à courte portée de moins de 500 mètres, car la distance d'illumination effective et la qualité de l'image diminueront considérablement par rapport à notre configuration standard 808 nm.

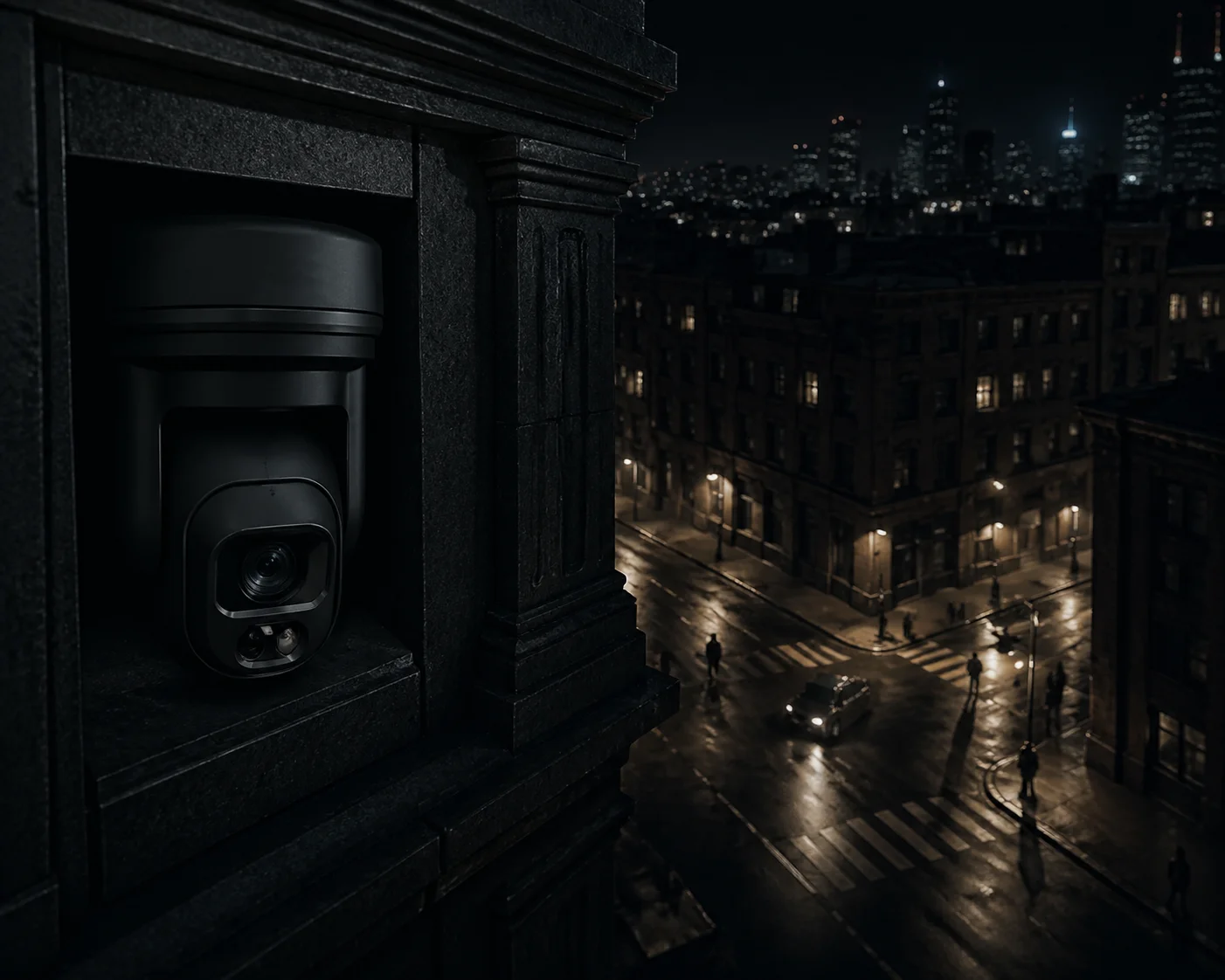

Personnalisation OEM de caméra PTZ avec laser furtif 940 nm
Quand le 940 nm est pertinent
Je ne veux pas donner l'impression que le 940 nm est toujours mauvais. Il a un rôle clair dans la sécurité. Voici les scénarios où je soutiens une configuration 940 nm :
- Surveillance furtive à courte portée (moins de 500 m) : Postes d'observation cachés, points de contrôle sous couverture ou positions de surveillance où la caméra doit être invisible.
- Environnements urbains avec pollution lumineuse : Dans les villes, il y a souvent suffisamment de lumière IR ambiante pour que le laser 940 nm n'ait qu'à compléter, pas à illuminer entièrement.
- Situations de contre-surveillance : Lorsque la cible peut activement rechercher des sources IR à l'aide de détecteurs (pas de vision nocturne), le 940 nm est plus difficile à détecter sur des détecteurs IR de base.
Ce que nous changeons dans une configuration personnalisée 940 nm
Lorsqu'un client commande une version 940 nm, je ne me contente pas de remplacer la diode laser. Nous ajustons plusieurs parties du système :
- Module laser : Nous remplaçons la diode 808 nm par une diode 940 nm et recalibrons la divergence du faisceau.
- Filtre passe-IR : Nous pouvons échanger ou modifier le filtre passe-bande devant le capteur pour mieux laisser passer la lumière 940 nm tout en bloquant les autres longueurs d'onde.
- Paramètres de gain et d'exposition : Nous ajustons le firmware pour utiliser des temps d'exposition plus longs et un gain plus élevé afin de compenser le signal plus faible.
- Spécification de distance : Nous réévaluons la distance d'illumination effective. Une caméra évaluée à 800 m avec 808 nm pourrait chuter à 300–400 m avec 940 nm.
Consultez la norme de sécurité laser IEC 60825-1 7 pour une classification appropriée des deux longueurs d'onde.
Choisir la bonne longueur d'onde pour votre projet
| Exigence du projet | Longueur d'onde recommandée | Notes |
|---|---|---|
| Clôture frontalière, portée de 1 à 3 km | 808 nm | Portée maximale et clarté de l'image |
| Poste militaire, 500 m–1 km | 808 nm | Bon équilibre entre portée et performance |
| Poste d'observation discret, moins de 500 m | 940 nm | La discrétion est la priorité absolue |
| Périmètre urbain, moins de 300 m | 940 nm | La lumière ambiante aide à compenser |
| Infrastructure critique, 500 m–2 km | 808 nm | Une identification fiable est non négociable |
Mon conseil honnête
Je pose toujours une question à mes clients avant de finaliser la longueur d'onde : “ Qu'est-ce qui est le plus important pour vous : cacher la caméra ou voir clairement la cible à portée maximale ? ”
Pour la surveillance des frontières, la réponse est presque toujours la seconde. Vous protégez un périmètre qui s'étend sur des kilomètres. Vous devez détecter, identifier et suivre. Vous avez besoin d'images suffisamment claires pour un rapport. Cela signifie 808 nm.
Si un client souhaite toujours le 940 nm après avoir compris les compromis, nous le fabriquons pour lui. C'est ce que signifie OEM/ODM : nous livrons ce dont le projet a réellement besoin, pas seulement ce qui est facile à fabriquer. Pour les applications nécessitant une discrétion extrême, considérez également la transmission atmosphérique 8 différences entre 808 nm et 940 nm.
Conclusion
Pour la surveillance des frontières au-delà de 800 mètres, le laser 808 nm est le choix évident. Il offre une plus longue portée, des images plus nettes et une meilleure efficacité du capteur 9 que le 940 nm. Choisissez le 940 nm uniquement pour les tâches discrètes à courte portée où la discrétion 10 est la priorité absolue.
