2. Je construis des produits industriels Caméras PTZ3 3. pour des projets B2B, donc je sais que la chaleur n'est pas un détail mineur. Si je l'ignore, mon client s'expose à des risques, des défaillances et des coûts de service supplémentaires.
4. Oui, mon système LinkSecure est conçu de manière à ce que son élévation de température maximale reste dans les limites requises pour 5. la conformité UL 62368-11 et 6. et CSA C22.2 No. 62368-1. Je maintiens la surface du boîtier métallique près de la plage de contact sécuritaire, et je maintiens les composants internes en dessous de leurs limites thermiques nominales en pleine charge.2 7. Conformité thermique nord-américaine pour caméra PTZ.

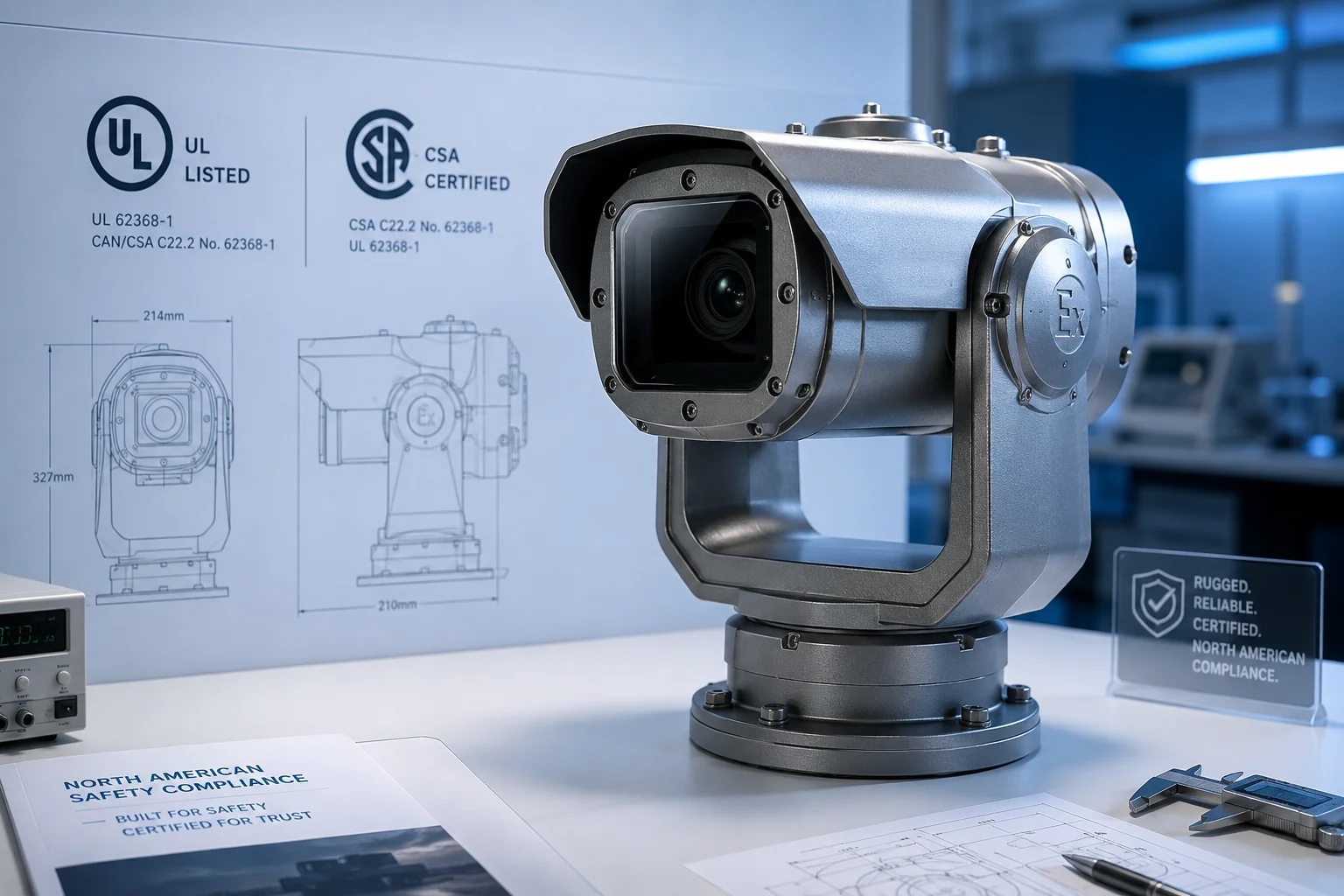

8. Lorsque je parle avec des acheteurs aux États-Unis et au Canada, je commence toujours par la question de la chaleur. Une caméra peut sembler performante sur le papier, mais si son boîtier devient trop chaud, le projet échouera sur le terrain. C'est pourquoi je considère la conception thermique comme faisant partie de la sécurité, et pas seulement de la performance.
9. La température de surface extérieure du boîtier est-elle sans danger pour le contact humain (normes UL/CSA) en pleine charge ?.
Table des matières
10. Comment gérez-vous l'"indice de chaleur" à l'intérieur d'une boîte étanche IP67 par une journée à 46°C en Arizona ?
14. Oui, le boîtier extérieur est conçu pour rester sans danger pour le contact humain en pleine charge lorsque le système fonctionne dans la plage ambiante attendue. Je vise à maintenir la température de surface dans la zone de sécurité pour les pièces métalliques, afin qu'elle reste dans les limites de contact utilisées dans les tests UL 62368-1 et CSA C22.2 No. 62368-1.
15. Température de surface de contact sécuritaire d'une caméra PTZ industrielle.

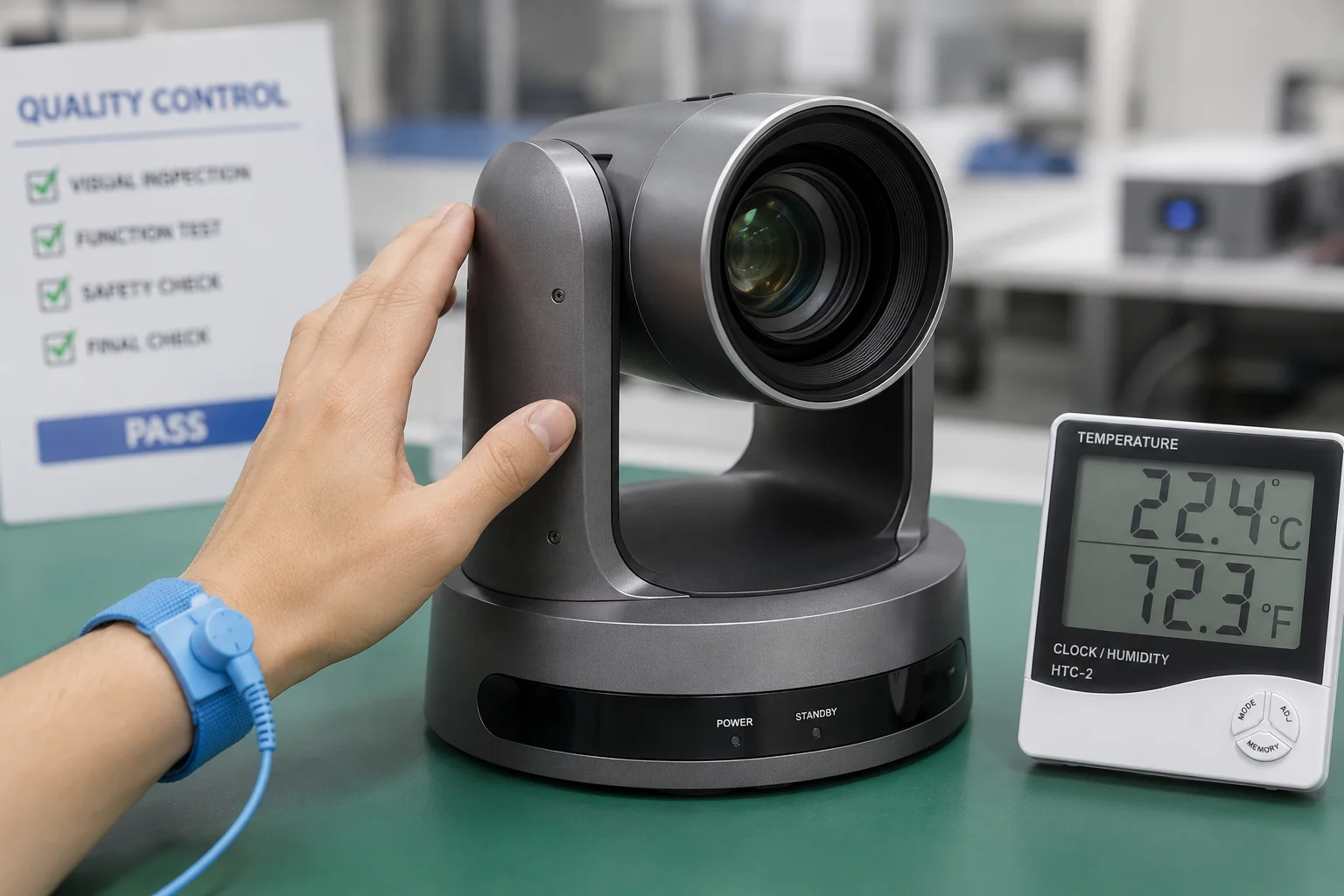

16. J'explique généralement cela de manière simple. Si l'air est déjà chaud, la surface de la caméra augmentera également. Je ne surveille donc pas seulement la température de la puce. Je surveille également la température du boîtier extérieur, car c'est ce qu'une personne peut toucher. Pour un acheteur B2B, cela est important car l'approbation de sécurité ne concerne pas seulement le laboratoire. Il s'agit aussi de la façon dont l'unité se comporte sur un site réel.
17. Pourquoi la température de surface est importante en Amérique du Nord.
18. En Amérique du Nord, les règles de sécurité se soucient plus que de la simple fonction. Elles se soucient du risque de brûlure, du risque d'incendie et de la contrainte matérielle à long terme. Une caméra qui semble "trop chaude" peut créer un problème même si elle fonctionne toujours. C'est pourquoi je conçois le boîtier pour répartir la chaleur sur une plus grande surface métallique au lieu de laisser un point devenir trop chaud.
19. Ce que je vérifie en utilisation réelle.
Ce que je vérifie en utilisation réelle
| Élément de test | Ce que je regarde | Pourquoi c'est important |
|---|---|---|
| Fonctionnement à pleine charge | Mouvement IA, IR, 4G et PTZ | La chaleur monte rapidement lorsque toutes les pièces fonctionnent ensemble |
| Zone de contact de surface | Points du boîtier que les gens peuvent toucher | Empêche le risque de brûlure |
| Chaleur ambiante | Conditions du site par temps chaud | Les sites réels sont souvent beaucoup plus chauds que les salles de laboratoire |
| Stabilité à long terme | Chaleur après des heures de travail | Les tests courts peuvent manquer une lente montée en température |
Je me soucie également de la différence entre la température moyenne de surface et la température du point chaud. Si un coin est beaucoup plus chaud que le reste, cela signifie que le chemin thermique n'est pas équilibré. Dans mon travail, j'essaie de transférer la chaleur vers la coque de manière uniforme. Cela m'aide à éviter un point chaud marqué près de la puce ou de la section d'alimentation.
Comment je garde la surface sûre
J'utilise une coque métallique épaisse, appropriée coussinets thermiques7, et une disposition qui donne à la chaleur un chemin court vers l'extérieur. Je réduis également la chaleur à la source. Par exemple, je ne laisse pas la carte IA et la carte d'alimentation être trop proches si cela piège la chaleur. Je veux que le boîtier agisse comme un diffuseur de chaleur. C'est mieux que d'essayer de résoudre la chaleur une fois la caméra déjà assemblée.
Je sais aussi que les acheteurs en extérieur placent souvent des caméras en plein soleil. C'est un problème différent des tests en intérieur. Le soleil ajoute de la chaleur supplémentaire avant même que la caméra ne commence à fonctionner. Donc, si je conçois uniquement pour la température ambiante, je ne fais pas mon travail. Je dois laisser suffisamment de marge pour la chaleur estivale, la chaleur réfléchie par le sol et le fonctionnement à pleine charge en même temps.
11. Puis-je obtenir un rapport d'imagerie thermique4 montrant les “points chauds” de la caméra sous pleine charge de calcul IA ?
Je considère les boîtiers extérieurs scellés comme des pièges à chaleur si je ne les planifie pas soigneusement. En Arizona, une journée à 115 °F peut rapidement mettre un système en danger. C'est pourquoi je traite l'intérieur d'une enceinte IP67 comme une pièce thermique fermée qui nécessite un contrôle intelligent.
Je gère l'indice de chaleur interne en réduisant la chaleur à la source, en répartissant la chaleur sur le boîtier et en gardant la disposition suffisamment ouverte pour la conduction naturelle. Même dans une boîte IP67 scellée, je peux contrôler l'augmentation de température si je conçois bien le chemin interne et que je maintiens les composants d'alimentation sous des limites strictes.
Gestion thermique IP67 scellée dans les climats chauds
Je ne compte pas sur le flux d'air à l'intérieur d'une boîte scellée, car les produits scellés ne bénéficient pas d'un refroidissement par convection facile. Au lieu de cela, j'utilise le boîtier lui-même comme principal chemin thermique. Cela signifie que chaque carte, puce et bloc d'alimentation doit envoyer la chaleur au corps de manière propre. Si une section est bloquée, cette section chauffera en premier.
Pourquoi une boîte scellée est plus difficile à refroidir
Une caméra IP67 scellée protège contre la pluie, la poussière et les conditions extérieures difficiles. Mais le même joint bloque également les échanges d'air naturels. La chaleur ne peut donc pas quitter la boîte facilement. Dans un endroit chaud comme l'Arizona, l'air extérieur peut déjà être très chaud. Le soleil peut ajouter plus de chaleur par-dessus. Si j'ignore cela, la température interne peut augmenter beaucoup plus rapidement que la température extérieure.
Ma méthode de contrôle thermique
| Méthode de contrôle | Ce que je fais | Résultat |
|---|---|---|
| Contrôle de la source de chaleur | Réduire la puissance si possible | Moins de chaleur dès le départ |
| Dissipation de la chaleur | Utiliser une coque métallique et des tampons thermiques | La chaleur s'éloigne d'un point |
| Placement des composants | Éloigner les composants chauds | Moins d'accumulation de chaleur locale |
| Planification de la charge solaire | Prendre en compte le soleil direct dans la conception | Meilleure stabilité en conditions réelles |
J'examine également toute la journée de travail, pas seulement les dix premières minutes. Certains systèmes réussissent un court test en laboratoire, mais échouent après deux ou trois heures au soleil. Ce n'est pas suffisant pour mes clients. Je veux que la caméra maintienne un indice de chaleur interne stable pendant tout le cycle de service. Si le module IA fonctionne toute la journée, je m'attends à ce que la conception thermique supporte cette charge sans forcer l'unité à une chaleur dangereuse.
Ce que je dis à mes clients
Je dis généralement à mes clients qu'un produit IP67 scellé n'est pas “frais” par nature. Il doit être conçu pour rester sûr dans la chaleur. Cela signifie que j'utilise une conception d'alimentation conservatrice, un contact thermique solide et un boîtier qui agit comme un grand dissipateur thermique. Si le site est très chaud, je recommande également de tester le point d'installation final, pas seulement la caméra sur un bureau. Un vrai toit, poteau ou mur peut modifier considérablement le résultat thermique.
Puis-je obtenir un rapport d'imagerie thermique4 montrant les “ points chauds ” de la caméra sous pleine charge de calcul IA ?
Je pense que l'imagerie thermique est l'un des meilleurs moyens de prouver ma conception thermique. Une fiche technique est utile, mais une image thermique montre la vérité. Mes clients ne veulent pas de suppositions. Ils veulent des preuves.
Oui, je peux fournir un rapport d'imagerie thermique qui montre les points chauds sous pleine charge de calcul IA, et j'utilise ces données pour vérifier si la caméra reste dans une plage thermique sûre lors d'une utilisation réelle. Ce rapport m'aide à voir où la chaleur s'accumule, et il aide mon client à juger la conception avec plus de confiance.

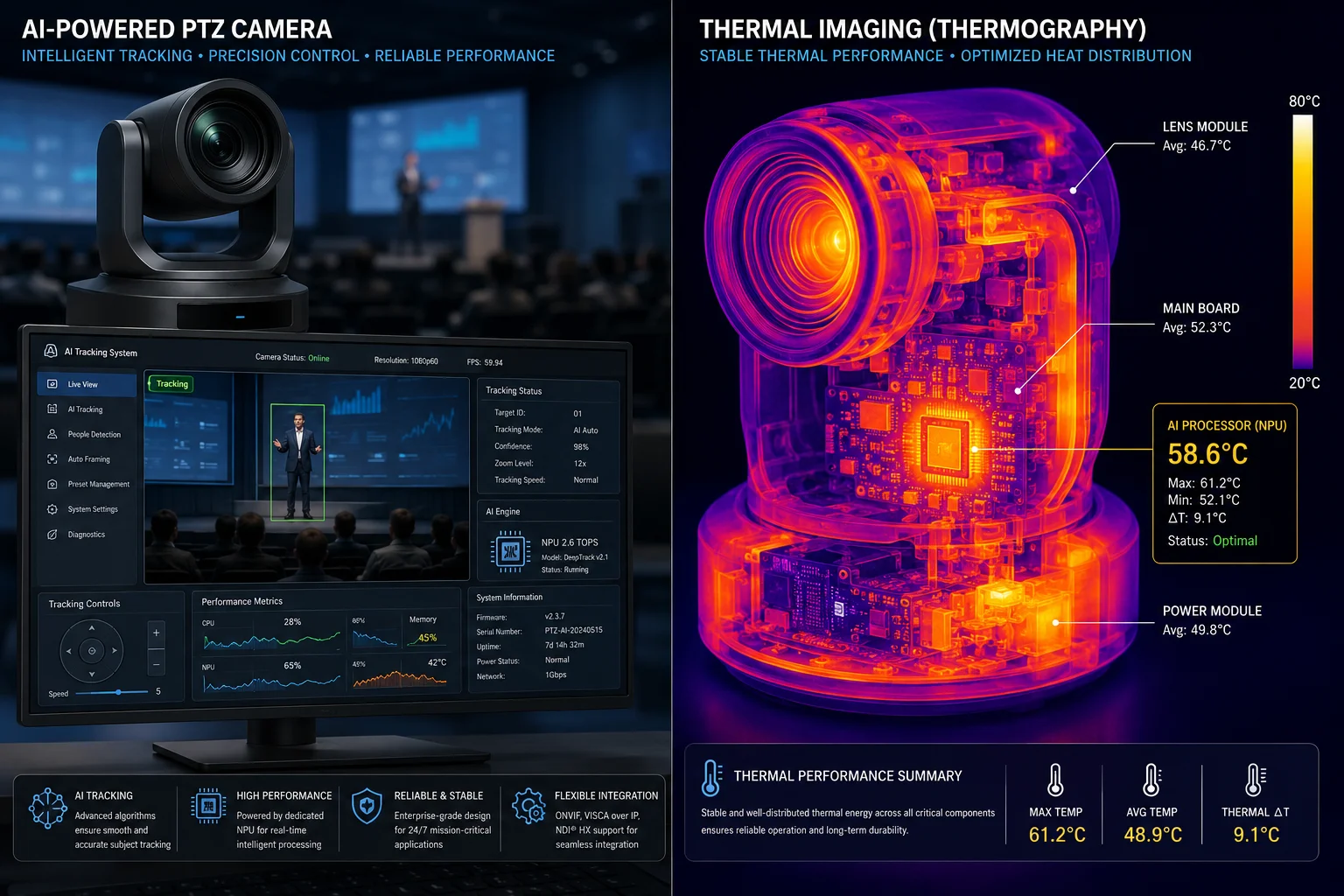

Points chauds d'imagerie thermique de la caméra sous charge IA
Lorsque j'effectue des tests thermiques, je ne recherche pas seulement le chiffre le plus élevé. J'examine également la forme de la carte thermique. Un petit point rouge près d'une puce peut être normal s'il est stable et bien en dessous de la limite. Mais si je vois une grande région chaude s'étendant sur les pièces voisines, je sais que la disposition nécessite des ajustements. Cela peut signifier un mauvais pad, une mauvaise position de la carte ou trop de chaleur provenant d'un module.
Ce que je recherche dans un rapport thermique
| Point thermique | Ce que je vérifie | Ce que cela me dit |
|---|---|---|
| Zone de la puce IA | Température de pointe | Montre la chaleur du calcul du cœur |
| Section d'alimentation | Chaleur du convertisseur et du régulateur | Montre l'efficacité énergétique |
| Zone IR et éclairage | Chaleur des composants de vision nocturne | Montre la charge pendant le mode nuit |
| Bords du boîtier | Schéma de propagation de la chaleur | Indique si le boîtier fait son travail |
J'utilise l'imagerie thermique sur les premiers et les derniers échantillons. Les premiers échantillons m'aident à détecter les erreurs de conception. Les derniers échantillons m'aident à prouver que le produit fini répond à l'objectif. Si je vois un point chaud, je ne le cache pas. Je le corrige. C'est mieux pour ma marque et mieux pour l'installateur qui devra supporter la caméra plus tard.
Pourquoi le calcul IA complet est le vrai test
De nombreuses caméras semblent bien lorsqu'elles sont inactives. Mais l'équipe de David n'installera pas une caméra inactive. Ils exécuteront des analyses, la détection de mouvement, le suivi, le streaming vidéo et peut-être la 4G en même temps. C'est la vraie charge. Je veux que mon rapport d'imagerie thermique reflète cette charge réelle, car c'est le seul test qui compte dans un projet sérieux.
Comment j'utilise le rapport avec les acheteurs
Je peux partager le rapport avec un intégrateur de systèmes, un distributeur ou un propriétaire de projet. S'ils ont besoin de preuves techniques, je peux leur montrer où se situe la chaleur, quelle marge j'ai et comment la conception maintient le système en sécurité. Cela permet de réduire les doutes et d'éviter les appels de service ultérieurs. Un rapport de chaleur n'est pas seulement un document de laboratoire. Pour moi, c'est un outil de vente, un outil de qualité et un outil de confiance.
La conception du boîtier comprend-elle des “ailettes de convection5” pour maximiser le refroidissement par air passif ?
Je reçois souvent cette question car de nombreux acheteurs pensent que les ailettes sont toujours la solution. Je comprends pourquoi. Les ailettes semblent simples et elles ressemblent à un signe clair de puissance de refroidissement. Mais dans une caméra extérieure scellée, la réponse est plus complexe que cela.
Ma conception de boîtier peut inclure des ailettes de convection lorsqu'elles ont du sens pour le produit, mais je ne m'y fie pas uniquement. Pour une conception scellée de style IP67 ou NEMA 4X6 , le refroidissement passif dépend davantage de la diffusion de la chaleur, de la surface du boîtier et du choix des matériaux que du flux d'air ouvert. J'utilise donc les ailettes comme une partie du système, pas comme la solution complète.

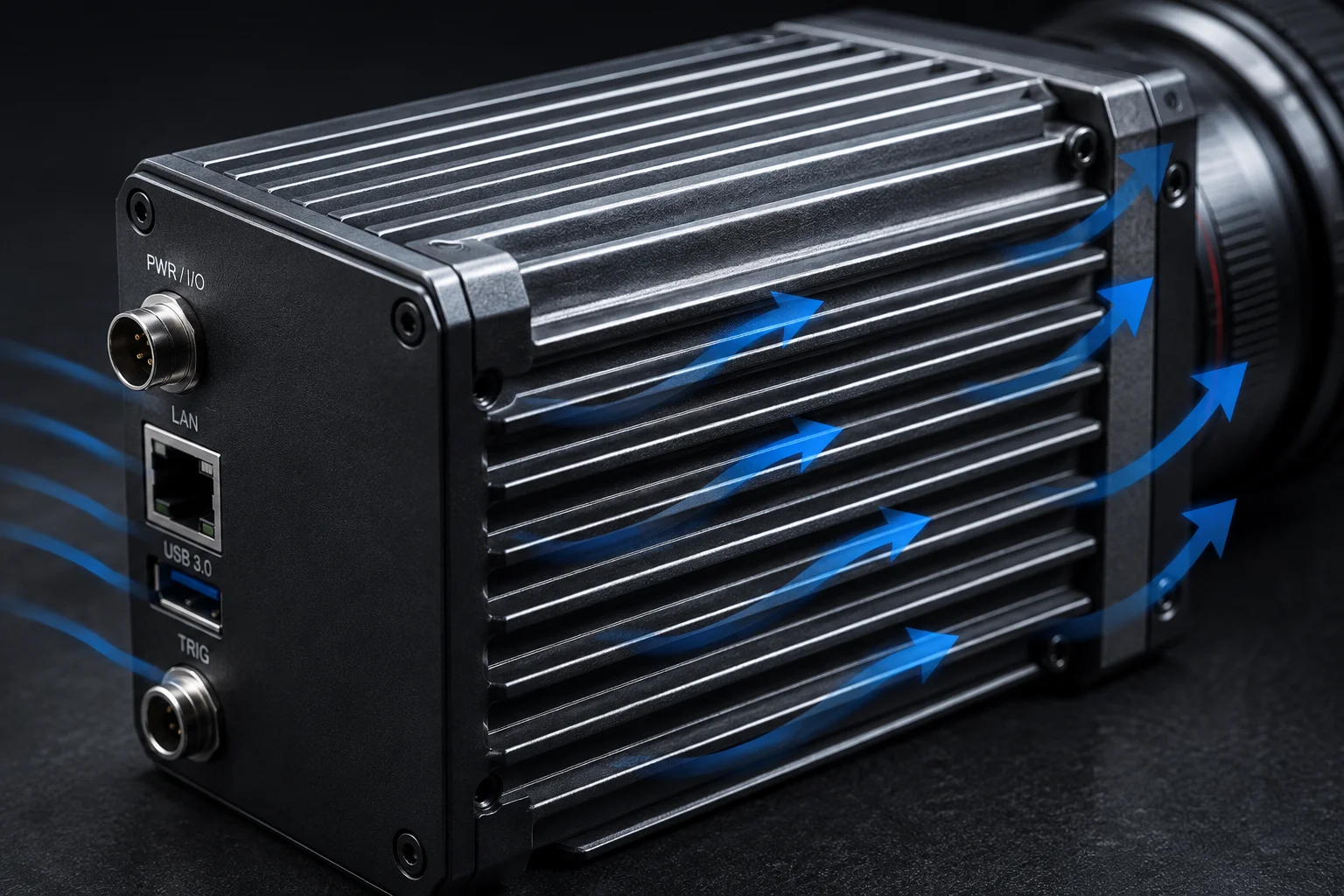

Conception de boîtier de refroidissement passif et ailettes de convection
Ce que les ailettes peuvent bien faire
Les ailettes de convection peuvent augmenter la surface. Plus de surface peut aider le boîtier à dissiper la chaleur dans l'air plus rapidement. Dans un produit qui a de la place pour respirer, les ailettes peuvent donner un vrai coup de pouce. Elles peuvent également améliorer l'apparence d'une caméra industrielle robuste, ce que certains acheteurs apprécient.
Ce que les ailettes ne peuvent pas faire seules
Les ailettes ne résolvent pas tout. Si la boîte est scellée, l'air à l'intérieur ne bouge pas beaucoup. Si le soleil est fort, tout le corps peut chauffer avant que les ailettes n'aident suffisamment. Si la disposition interne est médiocre, la chaleur reste près de la puce. Je ne veux donc pas qu'un acheteur croie que les ailettes sont magiques. Ce ne sont qu'un outil.
Options de refroidissement de boîtier comparées
| Fonction de refroidissement | Force | Limitation |
|---|---|---|
| Ailettes de convection | Meilleure surface de contact | Faible si le boîtier est scellé |
| Coque métallique épaisse | Forte dissipation de chaleur | Peut ajouter du poids |
| Pade thermiques | Transfert de chaleur direct | Nécessite un assemblage minutieux |
| Revêtement blanc | Réduit le gain de chaleur solaire | Ne dissipe pas la chaleur interne par elle-même |
Je préfère construire le refroidissement de l'intérieur vers l'extérieur. Premièrement, je réduis la chaleur à la source. Deuxièmement, je déplace la chaleur vers la coque. Troisièmement, je laisse la coque dissiper la chaleur aussi uniformément que possible. Si les ailettes correspondent à la conception mécanique, je les utilise. Si elles ne correspondent pas, je me concentre sur d'autres méthodes plus efficaces pour un travail extérieur scellé.
Ce qui compte plus que les ailettes
Pour mes clients, la vraie question n'est pas “ A-t-il des ailettes ? ” La vraie question est “ Reste-t-il sûr et stable sur le terrain ? ” Cela signifie que je me soucie du chemin thermique, de la classification ambiante, de la charge solaire, de l'équilibre de charge et des tests de longue durée. Si la caméra peut passer ces contrôles, la conception est bonne. Si elle ne le peut pas, les ailettes n'ont pas beaucoup d'importance.
Conclusion
Je conçois mes systèmes PTZ de manière à ce que la sécurité thermique, la sécurité tactile de surface et la stabilité par temps chaud fonctionnent ensemble pour une utilisation sur le terrain en Amérique du Nord.
