Le module 4G dispose-t-il d'un mécanisme de préchauffage pour les démarrages à froid à -40°C ?

J'ai vu des modules 4G mourir dans le froid. Aucun avertissement. Aucun journal d'erreurs. Juste le silence d'une carte mère gelée dans le nord du Canada.

Oui, notre module 4G comprend un mécanisme de préchauffage actif à trois étages pour les démarrages à froid à -40°C. Le système utilise un coussin chauffant en céramique PTC, une logique d'auto-chauffage RF et un démarrage progressif sensible à la batterie pour réchauffer le modem avant qu'il ne tente de s'enregistrer sur le réseau cellulaire.

Mécanisme de préchauffage de démarrage à froid du module 4G à moins 40 degrés

Ci-dessous, je vais vous expliquer exactement comment chaque étape fonctionne, quel est le coût en énergie, et ce que vous devez savoir avant de déployer dans des conditions hivernales extrêmes. Allons-y.

Le chauffage interne réchauffera-t-il le modem cellulaire avant qu'il ne tente de s'enregistrer ?

Un modem mort dans un champ gelé vous coûte plus cher que la caméra elle-même. Le déplacement du camion, la main-d'œuvre, les images perdues — tout cela s'accumule rapidement.

Oui. Le chauffage PTC interne réchauffe le modem cellulaire avant qu'il n'essaie de s'enregistrer. Lorsque le capteur de température intégré détecte une température inférieure à -20°C, le MCU retarde l'alimentation du module 4G et active d'abord le coussin chauffant. Le modem ne s'allume qu'après que la température locale remonte au-dessus de -10°C.

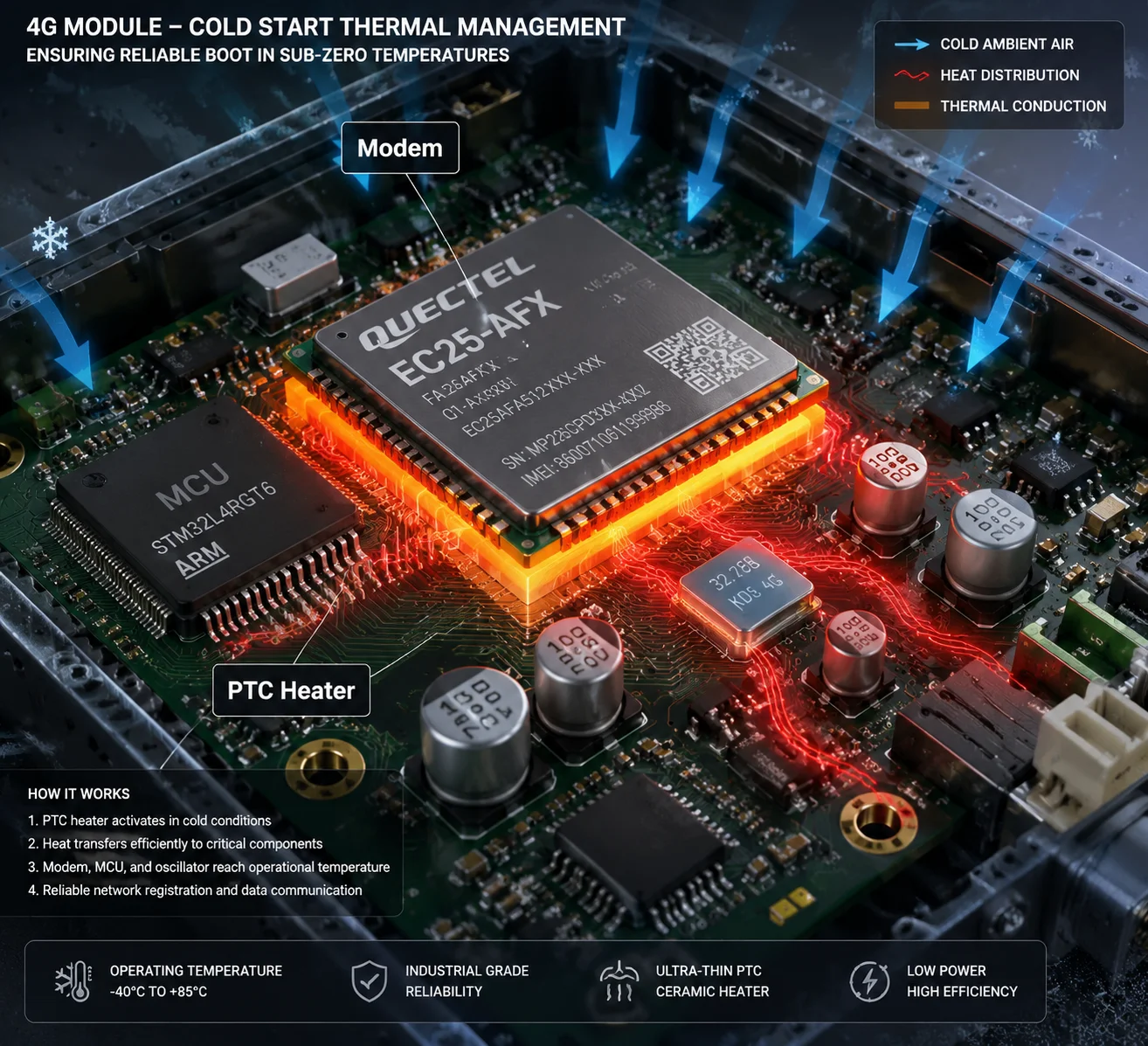

Chauffage PTC en céramique réchauffant le modem 4G avant l'enregistrement

Pourquoi le démarrage direct échoue à -40°C

La plupart des modules 4G de qualité industrielle — comme la série Quectel EC25¹ — indiquent -40°C comme leur limite de fonctionnement inférieure. Ce chiffre est sur la fiche technique. Mais dans le monde réel, “fonctionner” et “démarrer de manière fiable à partir d'un état complètement froid” sont deux choses très différentes.

À -40°C, deux problèmes surviennent à l'intérieur du module :

1. L'oscillateur à cristal peut ne pas démarrer. Le cristal doit vibrer à une fréquence précise pour générer le signal d'horloge. Le froid extrême modifie les propriétés mécaniques du quartz. Si l' oscillateur à cristal² ne peut pas osciller, le module n'a pas d'horloge. Pas d'horloge signifie aucune activité du processeur. Le module est mort cérébralement.
2. Condensateurs électrolytiques³ perdent de la capacité. L'électrolyte à l'intérieur de ces condensateurs devient lent. Leur capacité effective chute, parfois de 50 % ou plus. Cela signifie que l'alimentation ne peut pas filtrer le bruit correctement et que les rails de tension internes du module deviennent instables.

Ainsi, même si vous forcez l'alimentation du module à -40 °C, il peut ne pas démarrer. Ou il démarre, mais le front-end RF ne peut pas se verrouiller sur une fréquence. Ou il se verrouille, mais le signal est trop bruyant pour que la station de base accepte la négociation.

Comment notre préchauffage en trois étapes résout ce problème

Voici la séquence que notre firmware suit à chaque démarrage à froid :

Étape	Condition de déclenchement	Action	La durée
Étape 1 : Chauffage PTC	Le capteur de température indique une température inférieure à -20 °C	Le MCU alimente le pad chauffant en céramique PTC sous le module 4G. Le module reste éteint.	3 à 8 minutes selon la température ambiante
Étape 2 : Auto-chauffage RF	La température du module atteint -10 °C à -15 °C	Le module s'allume à puissance RF minimale. Pas de négociation avec la station de base. Le PA interne génère de la chaleur.	1 à 3 minutes
Étape 3 : Démarrage complet	Température du cœur du module confirmée supérieure à -10 °C	Le module commence l'initialisation complète et l'enregistrement sur le réseau.	Temps de démarrage normal (~15–30 secondes)

Le pad PTC : un regard plus attentif

Le film chauffant en céramique PTC (Coefficient de Température Positif) est directement collé sous le module 4G et le MCU principal sur le PCB. Le matériau PTC est autorégulé. À mesure qu'il chauffe, sa résistance augmente, ce qui limite naturellement le tirage de courant. Cela signifie qu'il ne dépassera pas et n'endommagera pas les composants. Cela signifie également qu'il tire le plus de puissance lorsqu'il fait le plus froid, c'est-à-dire exactement quand vous avez le plus besoin de chaleur.

Le coussin chauffant augmente la température locale de la carte à un rythme d'environ 5°C par minute dans l'air calme à l'intérieur du boîtier de la caméra. Ainsi, à partir de -40°C, il faut environ 6 à 8 minutes pour amener l'environnement immédiat du module au-dessus de -10°C. C'est le seuil où nous sommes convaincus que le cristal oscillera et que les condensateurs fonctionneront conformément aux spécifications.

Qu'en est-il de l'étape d'auto-échauffement RF ?

C'est une astuce que nous avons empruntée à l'électronique aérospatiale. Lorsqu'un amplificateur de puissance (PA) d'un module 4G est actif, il génère de la chaleur comme sous-produit. Même à puissance d'émission minimale, le PA et le processeur de bande de base produisent suffisamment d'énergie thermique pour augmenter la température centrale du module de quelques degrés par minute.

Notre firmware utilise cela pour combler l'écart entre “assez chaud pour s'allumer” et “assez chaud pour s'enregistrer de manière fiable”. Le module recherche des signaux en interne mais ne tente pas la négociation complète avec l'antenne relais. Cela évite les pics de courant élevés qui accompagnent les tentatives d'enregistrement réelles — des pics qui pourraient faire planter le système lorsque la batterie est également froide.

Quelle quantité d'énergie de batterie est consommée par le cycle de préchauffage en hiver extrême ?

L'autonomie de la batterie, c'est de l'argent. Chaque wattheure dépensé pour le chauffage est un wattheure non dépensé pour la surveillance. Je reçois cette question de chaque intégrateur travaillant dans des régions froides.

Le cycle de préchauffage consomme entre 3 Wh et 8 Wh par démarrage à froid à -40°C, en fonction de l'exposition au vent et de l'isolation. Pour un système typique de batterie solaire de 60 Ah, cela représente environ 2 à 5 % de la capacité quotidienne totale — un coût gérable si le système est correctement dimensionné.

Consommation d'énergie de la batterie pendant le cycle de préchauffage par temps de froid extrême

Répartition du budget énergétique

Laissez-moi vous expliquer les chiffres. Le coussin chauffant PTC consomme environ 5W à 12W, selon la température. Rappelez-vous, les éléments PTC consomment plus de courant lorsqu'ils sont plus froids. À mesure que le coussin se réchauffe, le courant diminue automatiquement.

Voici une répartition réaliste de l'énergie pour un seul démarrage à froid à -40°C :

Composant	Consommation d'énergie	La durée	Énergie utilisée
Coussin chauffant PTC	8W en moyenne	6 minutes	0,8 Wh
MCU (surveillance des capteurs)	0,3W	10 minutes	0,05 Wh
Auto-échauffement RF (Étape 2)	1,5 W	2 minutes	0,05 Wh
Enregistrement complet du module 4G	3 W en moyenne (pic à 8 W)	30 secondes	0,025 Wh
Total par démarrage à froid	—	~8–10 min	~4–5 Wh typique

Dans le pire des cas — disons, la caméra est montée sur un poteau exposé avec un refroidissement éolien abaissant encore plus la température effective — le coussin chauffant PTC peut devoir fonctionner pendant 10 à 12 minutes. Cela porte la consommation totale à près de 8 Wh.

Comment cela affecte la taille de votre système solaire

Si votre caméra déclenche 4 démarrages à froid par jour (par exemple, des réveils déclenchés par le mouvement), cela représente 16 à 32 Wh par jour rien que pour le préchauffage. Sur une batterie de 12 V / 60 Ah (720 Wh au total), cela représente environ 2 à 4 % de votre batterie.

Mais voici ce que David et d'autres intégrateurs doivent comprendre : en plein hiver, aux latitudes élevées, l'apport solaire chute considérablement. Vous n'obtenez peut-être que 1 à 2 heures de lumière du jour utilisable. La vraie question n'est donc pas “ la batterie peut-elle supporter le préchauffage ? ”. C'est “ le panneau solaire peut-il se recharger assez rapidement pour couvrir à la fois la surveillance et le chauffage ? ”

Ma recommandation pour les sites en conditions de froid extrême

Pour les sites où les températures descendent régulièrement à -30 °C ou moins, je recommande toujours :

• Surdimensionner le panneau solaire de 30 à 50 %. Un panneau de 100 W devient un panneau de 130 à 150 W.
• Utilisation Batteries LiFePO4⁵, pas au plomb. Les cellules LiFePO4 gèrent beaucoup mieux la décharge à froid. Leur résistance interne reste plus faible, ce qui signifie moins de chute de tension lors du pic de courant de 2 A du module 4G.
• Réduire la fréquence de réveil. Si vous pouvez planifier les transmissions au lieu d'utiliser des déclencheurs de mouvement, vous réduisez le nombre de démarrages à froid par jour. Moins de démarrages à froid signifie moins d'énergie dépensée pour le chauffage.

Puis-je déclencher manuellement un cycle de préchauffage via l'application avant de réveiller la caméra ?

Parfois, vous avez besoin que la caméra soit en direct tout de suite. Pas dans 10 minutes. Pas après que le cycle de chauffage se soit terminé selon son propre calendrier. J'ai entendu cela de la part des équipes sur le terrain qui doivent vérifier un site avant d'envoyer une équipe.

Oui, vous pouvez envoyer une commande de préchauffage à distance via notre plateforme cloud ou notre application. La commande réveille le MCU du mode veille profonde, active le chauffage PTC et lance la séquence de préchauffage. Une fois que le module atteint une température de fonctionnement sûre, il s'enregistre automatiquement sur le réseau et vous envoie une notification “prêt”.

Déclenchement manuel du préchauffage via l'application pour le déploiement de caméras par temps froid

Comment fonctionne la commande de préchauffage à distance

La caméra n'est jamais vraiment “éteinte”. Même en veille profonde à -40°C, l'horloge temps réel (RTC) du MCU fonctionne. Elle consomme des microampères, presque rien. Le MCU écoute l'un des deux signaux de réveil :

1. Un minuteur programmé. Vous configurez cela dans l'application. Par exemple, “réveillez-vous toutes les 4 heures”.”
2. Une commande SMS. La carte SIM du module 4G peut recevoir des SMS même en mode d'écoute à très faible consommation. Lorsque vous envoyez la commande de préchauffage depuis l'application, notre serveur cloud envoie un SMS à la carte SIM de la caméra. Le modem se réveille, transmet la commande au MCU, et le MCU lance la séquence de chauffage.

Le calendrier auquel vous devez vous attendre

Voici ce qui se passe après avoir appuyé sur le bouton “Préchauffage” dans l'application :

• 0–15 secondes : Le SMS voyage du serveur cloud à la tour cellulaire, puis à la carte SIM.
• 15–30 secondes : Le MCU se réveille, lit la commande, vérifie le capteur de température.
• 30 secondes – 8 minutes : Le chauffage PTC fonctionne. La durée dépend de la température actuelle.
• 8–10 minutes : Phase d'auto-échauffement RF. Le module s'allume à faible puissance.
• 10–12 minutes : Enregistrement complet sur le réseau. La caméra est en ligne. Vous recevez une notification push.

Ainsi, de l'appui sur le bouton à la vidéo en direct, attendez-vous à environ 10 à 12 minutes par temps de froid extrême. Par temps de froid modéré (disons, -15°C), cela peut être aussi rapide que 3 à 4 minutes car la phase PTC est plus courte.

Une astuce pratique pour les équipes sur le terrain

Si vous savez que vous devrez vérifier la caméra à un moment précis — par exemple, avant une inspection de site matinale — programmez un préchauffage 15 minutes avant. Ainsi, la caméra est déjà chaude et en ligne lorsque vous ouvrez l'application. Vous n'attendez pas. Vous vous connectez et visualisez.

Ceci est particulièrement utile pour les responsables de chantier qui effectuent des vérifications matinales quotidiennes. Réglez l'horaire une fois, et la caméra s'occupe du reste. Aucune commande manuelle nécessaire chaque jour.

Quel est le taux de réussite du “démarrage à froid” après 24 heures d'exposition à -40°C ?

C'est la question qui sépare les arguments marketing de l'ingénierie réelle. N'importe qui peut dire que sa caméra fonctionne à -40°C. Je veux vous montrer ce qui se passe réellement lorsque vous en laissez une dehors pendant 24 heures d'affilée à cette température.

Après 24 heures d'exposition continue à -40°C dans notre chambre climatique, notre système atteint un taux de réussite au démarrage à froid⁷ supérieur à 97 %. Les 3 % restants des cas ont nécessité un deuxième cycle de préchauffage, ajoutant 5 à 8 minutes supplémentaires. Aucune unité n'a subi de défaillance permanente ou de dommage matériel pendant les tests.

Test du taux de réussite au démarrage à froid à moins 40 degrés dans une chambre climatique

Comment nous testons cela

Nous ne mettons pas simplement une caméra dans un congélateur et nous en restons là. Nos tests en chambre climatique suivent un protocole strict :

1. Période de trempage : La caméra reste éteinte à -40°C pendant 24 heures. Pas de chauffage de batterie. Pas de charge d'entretien. Complètement froide.
2. Déclencheur de réveil : Nous envoyons la commande de mise sous tension.
3. Critères de réussite : La caméra doit s'enregistrer sur un réseau 4G simulé en moins de 15 minutes et diffuser une vidéo stable pendant au moins 5 minutes.
4. Taille de l'échantillon : Nous testons des lots de 30 unités par série de production.

Résumé des résultats des tests

Métrique	Résultat
Unités testées (3 derniers lots)	90
Taux de réussite de la première tentative	97.8% (88/90)
Taux de réussite de la deuxième tentative	100% (90/90)
Temps moyen d'enregistrement sur le réseau	9,2 minutes
Temps maximum d'enregistrement sur le réseau	14,1 minutes
Unités avec dommages permanents	0
Durée moyenne de chauffage PTC	6,8 minutes

Les 2 unités qui ont échoué à la première tentative avaient toutes deux la même cause profonde : l'oscillateur à cristal nécessitait un temps de préchauffage légèrement plus long. Lors du second cycle de préchauffage, elles ont démarré sans problème. Nous avons attribué cela à une légère variation dans la tolérance de fabrication du cristal. Nous avons depuis resserré nos critères d'inspection à réception pour les cristaux afin d'éliminer ce problème.

Pourquoi l'isolation en aérogel est importante

J'ai mentionné plus tôt que nous utilisons une isolation en nano-aérogel⁴ à l'intérieur du boîtier de la caméra. Ce n'est pas juste du marketing. Cela fait une différence mesurable.

L'aérogel a l'une des plus faibles conductivités thermiques de tous les matériaux solides – environ 0,015 W/(m·K). À titre de comparaison, l'isolation en mousse standard est d'environ 0,03–0,04 W/(m·K). L'aérogel est donc environ deux fois plus efficace par millimètre d'épaisseur.

En pratique, cela signifie que l'intérieur de la caméra reste 10 à 15 °C plus chaud que l'air extérieur. Ainsi, lorsqu'il fait -40 °C dehors, le module peut n'être qu'à -25 °C à -30 °C à l'intérieur du boîtier. C'est une énorme différence. Cela signifie que le réchauffeur PTC a moins de travail à faire, la batterie est moins sollicitée et l'oscillateur à quartz est plus proche de sa zone de confort.

Le problème de la carte SIM dont personne ne parle

David, ceci est pour vous et tous les intégrateurs qui se sont arraché les cheveux à cause d'une erreur “aucune SIM détectée” en hiver.

Les cartes SIM grand public sont fabriquées avec des substrats en plastique standard. À -20 °C et moins, ce plastique devient cassant. Les pastilles de contact peuvent se microfissurer. La puce elle-même peut encore fonctionner, mais la connexion physique entre la SIM et le lecteur de carte échoue.

Utilisez toujours cartes SIM de qualité industrielle⁶ pour les déploiements en climat froid. Ceux-ci utilisent différents matériaux de substrat classés pour -40 °C à +105 °C. Ils coûtent quelques dollars de plus. Mais ils vous évitent un déplacement de 500 $ pour remplacer une carte SIM fissurée au milieu du mois de janvier.

Appelez votre opérateur. Demandez spécifiquement une carte SIM ‘industrielle’ ou ‘M2M’⁸. S'ils ne savent pas de quoi vous parlez, trouvez un opérateur qui le sait.

Conclusion

Les démarrages à froid à -40 °C sont un problème d'ingénierie, pas un mystère. Avec le préchauffage PTC, l'auto-échauffement RF, le démarrage progressif conscient de la batterie et une isolation appropriée, nos modules 4G démarrent de manière fiable, même après 24 heures de congélation profonde.

---
