J'ai vu trop d'installateurs perdre des heures à réorienter des modules laser qui dévient de leur cible après la tombée de la nuit. Cette frustration prend fin ici.
Oui, notre micrologiciel de qualité industrielle prend entièrement en charge l'illumination ciblée par IA1. Cette technologie aligne dynamiquement le faisceau laser avec la cible détectée par l'IA en temps réel, garantissant que le point central le plus fort du faisceau couvre toujours le centroïde géométrique du sujet — pas le sol à côté d'eux ou le ciel au-dessus.
Micrologiciel de caméra PTZ laser à illumination ciblée par IA
Ci-dessous, j'expliquerai exactement comment cela fonctionne, ce que cela signifie pour la pollution lumineuse, la sécurité des voisins, le contraste à longue portée et le suivi automatique sur l'ensemble du champ de vision.
Table des matières
Le faisceau laser peut-il être limité à la seule boîte englobante détectée par l'IA pour réduire la pollution lumineuse ?
Les réseaux infrarouges traditionnels inondent toute la scène de lumière. La majeure partie de cette énergie frappe le sol vide. J'ai vu des factures d'électricité et une consommation de batterie qui n'avaient aucun sens jusqu'à ce que je regarde la quantité de lumière gaspillée sur rien.
Notre micrologiciel limite la sortie laser à la zone détectée par l'IA boîte englobante2 en ajustant l'angle de divergence du faisceau en temps réel. Le système calcule le rapport de pixels de la cible dans l'image et réduit ou élargit le faisceau pour couvrir seulement 1,2 fois la zone cible, réduisant la lumière gaspillée jusqu'à 80 %.
boîte englobante de faisceau laser détection IA réduction pollution lumineuse
Comment la restriction du faisceau fonctionne réellement
La clé ici est ce que nous appelons Zoom-Synchronisation3. Lorsque le Objectif PTZ4 change de grossissement, le moteur interne du module laser ajuste sa distance focale pour correspondre. Le moteur d'IA fournit au contrôleur laser deux données par cycle d'image :
- Les coordonnées de la boîte englobante de la cible détectée.
- Le niveau de zoom optique actuel de l'objectif à lumière visible.
À partir de ces deux entrées, le firmware calcule l'angle de divergence idéal angle de divergence5. Un angle étroit concentre l'énergie sur une petite zone. Un angle plus large couvre une cible plus grande comme un véhicule. Le résultat est un faisceau qui “rétrécit” autour d'une personne et “s'élargit” autour d'un camion — automatiquement.
Économies d'énergie dans les déploiements hors réseau
Ceci est le plus important pour les systèmes alimentés à l'énergie solaire. Un réseau IR traditionnel de 850 nm fonctionnant à pleine puissance consomme 15 à 25 W en continu. Notre approche ciblée par IA maintient le laser en mode de balayage basse puissance (moins de 5 W) jusqu'à ce qu'une cible apparaisse. Ce n'est qu'alors qu'il monte en puissance — et uniquement vers la cible.
| Mode | Consommation d'énergie | Zone de couverture | Impact sur la batterie |
|---|---|---|---|
| Réseau IR traditionnel (toujours allumé) | 15–25W | Champ de vision complet (gaspillé sur l'espace vide) | Draine rapidement la batterie pendant la nuit |
| Ciblage par IA (balayage inactif) | 3–5W | Aucun jusqu'à la détection de la cible | Consommation minimale pendant les heures calmes |
| Ciblage par IA (verrouillage actif) | 10–18W | Boîte englobante uniquement 1,2x | Courtes rafales, puis retour au ralenti |
Pour les déploiements de ranch de David au Texas, où la ligne électrique la plus proche est à des kilomètres, cette différence signifie que le système survit deux jours nuageux supplémentaires sur batterie seule.
Qu'en est-il des cibles multiples ?
Lorsque l'IA détecte plus d'une personne ou d'un véhicule, le firmware applique des règles de priorité. Vous pouvez configurer ces règles via l'interface web :
- Cible la plus proche d'abord — l'objet le plus proche de la caméra reçoit le faisceau.
- Priorité à la violation de frontière — toute cible traversant un fil de déclenchement virtuel reçoit un éclairage immédiat.
- Cible la plus grande — utile pour les scénarios axés sur les véhicules.
Le laser peut également alterner rapidement entre les cibles (changement toutes les 200 ms), bien que le verrouillage sur cible unique offre la meilleure qualité d'image.
Cette fonctionnalité empêche-t-elle le laser d'aveugler les voisins à proximité tout en suivant un intrus ?
Des clients m'ont posé directement cette question : “ Si ma caméra pointe vers la limite de propriété de mon voisin, le laser frappera-t-il ses fenêtres ? ” C'est une préoccupation légitime, surtout dans les zones suburbaines ou semi-rurales.

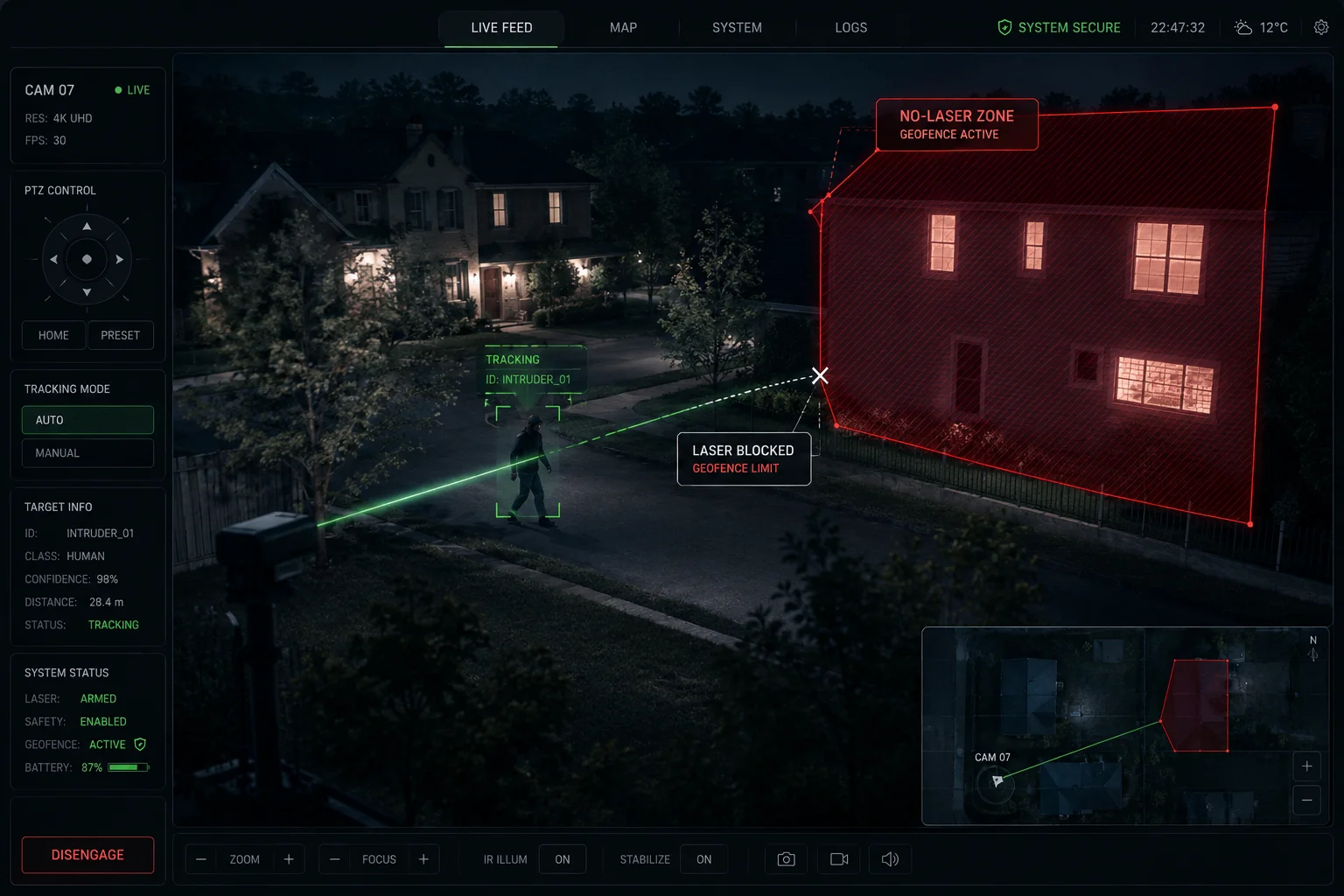

Le firmware d'éclairage ciblé par IA comprend une zone d'exclusion géolocalisée6 fonctionnalité. Vous définissez des zones sur la carte où le laser ne doit jamais tirer. Même si la PTZ suit une cible dans cette zone, le laser s'éteint instantanément — en un cycle d'image (33 ms à 30 ips).
laser zone d'exclusion sécurité voisin caméra PTZ
Comment les zones d'exclusion protègent les voisins
La configuration est simple. Via l'interface web de la caméra ou notre logiciel CMS, vous dessinez des polygones sur la vue en direct. Ces polygones deviennent des régions “ laser éteint ”. Le firmware vérifie le point de visée du laser par rapport à ces polygones 30 fois par seconde. Si le point de visée entre dans un polygone, la puissance du laser tombe à zéro.
Ce n'est pas la même chose que d'arrêter le suivi. La tête PTZ continue de suivre l'intrus. La caméra visible continue d'enregistrer. Seul le laser cesse de tirer. Une fois que la cible revient dans une zone sûre, le laser se réactive.
850 nm contre 940 nm et le problème de la “ lueur rouge ”
Bien que les lasers proche infrarouge soient invisibles à l'œil nu, les lasers de 850 nm produisent une faible lueur rouge au niveau de la lentille de l'émetteur. Un voisin regardant directement votre caméra la nuit pourrait voir un faible point rouge. Notre option 940 nm élimine complètement cette lueur — elle est vraiment invisible.
Cependant, le 940 nm a environ 30% moins de portée que le 850 nm à la même puissance. Voici le compromis :
| Longueur d'onde | Lueur visible | Portée effective | Meilleur cas d'utilisation |
|---|---|---|---|
| 850nm | Faible point rouge visible | Jusqu'à 800m | Terrain dégagé, pas de voisins à proximité |
| 940 nm | Complètement invisible | Jusqu'à 500m | Banlieue, voisins proches, opérations secrètes |
Mode furtif et montée en puissance
Notre micrologiciel prend également en charge ce que nous appelons le mode furtif7. Dans ce mode, le laser reste à puissance minimale (juste assez pour que le capteur détecte le mouvement) jusqu'à ce que l'IA confirme une cible valide. Ensuite, il monte en puissance maximale en moins de 100 ms. Cela réduit le temps total pendant lequel le laser est actif, ce qui signifie moins de chances que la lumière parasite atteigne des endroits où elle ne devrait pas.
Pour les intégrateurs travaillant dans des communautés réglementées par des associations de propriétaires ou à proximité de routes publiques, cette fonctionnalité élimine une objection courante des clients finaux qui s'inquiètent de la responsabilité.
Comment le “réglage dynamique du point” améliore-t-il le contraste de la zone cible à 500 mètres ?
À 500 mètres, même une bonne caméra a du mal à distinguer une personne de l'arrière-plan la nuit. J'ai testé des dizaines d'unités où l'IR “atteignait” techniquement la cible, mais l'image était plate — pas de contraste, pas de détail. La cible n'était qu'une tache grise.
L'ajustement dynamique du spot résout ce problème en adaptant la taille du spot laser à la taille de la cible à n'importe quelle distance. À 500 mètres, le micrologiciel resserre le faisceau en un cercle de 2 à 3 mètres de diamètre centré sur la cible, créant un “effet projecteur” à fort contraste qui fait ressortir le sujet de l'arrière-plan sombre.
ajustement dynamique du spot 500m laser contraste PTZ
Pourquoi la taille du spot est importante pour la qualité de l'image
Pensez-y comme à une lampe de poche. Un faisceau large éclaire tout uniformément — le sol, les buissons, la clôture et la personne. Votre œil (ou le capteur de la caméra) ne peut pas facilement distinguer la personne de l'arrière-plan car tout a une luminosité similaire.
Imaginez maintenant un projecteur étroit qui n'éclaire que la personne. L'arrière-plan reste sombre. La personne est lumineuse. Le rapport de contraste8 saute de manière spectaculaire. L'IA peut désormais extraire des traits du visage, la couleur des vêtements et les modes de démarche qui étaient auparavant invisibles.
Les mathématiques derrière cela
À 500 mètres avec un angle de divergence standard de 3 milliradians (mrad), le faisceau s'étale sur environ 1,5 mètre de diamètre. C'est suffisant pour une seule personne. Mais si la divergence est de 8 mrad (courant dans les unités bon marché), le faisceau mesure 4 mètres de large — la majeure partie de cette lumière frappe le sol vide.
Notre firmware ajuste la divergence entre 0,5 mrad et 5 mrad en fonction de :
- Distance de la cible (calculée à partir de la position de l'encodeur PTZ et de la distance focale de l'objectif)
- Taille de la cible (à partir de la boîte englobante de l'IA)
- Conditions atmosphériques (entrée du capteur d'humidité, si disponible)
Amélioration du contraste dans le monde réel
Lors de nos tests en usine à 500 mètres par une nuit claire :
| Mode faisceau | Diamètre du spot à 500 m | Rapport de contraste de la cible | Détails du visage visibles ? |
|---|---|---|---|
| Faisceau large fixe (8 mrad) | 4,0 m | 1.8:1 | Non — blob gris |
| Faisceau étroit fixe (1,5 mrad) | 0,75 m | 6.2:1 | Partiel — souvent mal aligné |
| Spot dynamique IA (auto) | 1,8–2,5 m | 5.5:1 | Oui — couverture cohérente |
Le mode AI Dynamic Spot offre un contraste quasi identique à celui d'un faisceau étroit fixe, mais sans le risque d'alignement. Un faisceau étroit fixe fonctionne parfaitement en laboratoire. Sur le terrain, avec le vent et les vibrations, il dérive de sa cible en quelques minutes. L'IA le recentre à chaque image.
Stabilité assistée par gyroscope
À 500 mètres, même un décalage de 0,1 degré du module laser déplace le point de 0,87 mètre. Des rafales de vent sur un mât élevé peuvent facilement provoquer cela. Notre firmware lit le gyroscope intégré et applique des contre-corrections au moteur laser en temps réel. Résultat : le point reste verrouillé sur la cible même par vent de 40 km/h.
L'illumination ciblée suivra-t-elle automatiquement le mouvement de la personne sur l'ensemble du champ de vision ?
J'ai vu des systèmes qui suivent bien au centre de l'image mais perdent le verrouillage laser lorsque la cible se déplace vers les bords. La PTZ suit, mais le laser prend du retard. Au moment où il rattrape, la cible a de nouveau bougé.
Notre firmware maintient le verrouillage laser-cible sur toute la plage de panoramique de 360° et d'inclinaison de 90°. Le moteur laser reçoit des commandes de position de l'IA de suivi à 30 Hz, synchronisées avec le mouvement de la PTZ. Il n'y a pas de zone morte — si la PTZ peut le voir, le laser peut l'éclairer.
caméra PTZ IA suivi laser automatique champ de vision complet
Comment fonctionne la boucle de suivi
Le système exécute une boucle de rétroaction serrée :
- Détection par IA — Le réseau neuronal identifie et classe la cible (personne, véhicule, animal).
- Calcul du centroïde — Le firmware calcule le centre géométrique de la boîte englobante.
- Commande PTZ — Les moteurs panoramique-inclinaison reçoivent des commandes de vitesse et de direction pour maintenir la cible centrée dans l'image.
- Correction du décalage laser — Comme le module laser est physiquement décalé de l'objectif de la caméra de quelques centimètres, le firmware applique une correction de parallaxe qui change avec la distance.
- Répéter — Tout ce cycle s'exécute 30 fois par seconde.
Performance en bord d'image
La plupart des échecs de suivi se produisent lorsque la cible est proche du bord de l'image. La PTZ accélère pour rattraper, et le laser est toujours pointé là où la cible était il y a 100 ms. Notre firmware utilise le positionnement prédictif — il calcule le vecteur de vitesse de la cible et pré-vise le laser légèrement en avant de la position actuelle. Cela élimine l'effet de “décalage” visible.
Transfert entre zones
Pour les grandes propriétés avec plusieurs caméras, l'IA peut transférer le suivi d'une PTZ à l'autre. Lorsqu'une cible sort de la couverture de la caméra A, la caméra B prend le relais et son laser se verrouille en 500 ms. Cela nécessite notre plateforme CMS, mais le firmware de chaque caméra prend en charge le protocole de transfert nativement.
Que se passe-t-il lorsque la cible s'arrête ?
Lorsqu'une personne cesse de bouger, le système maintient le laser sur son dernier centroïde connu. Si elle reste immobile pendant une période configurable (par défaut : 30 secondes), le laser passe en mode basse puissance pour économiser de l'énergie mais reste pointé. Tout mouvement déclenche un retour instantané à pleine puissance.
Ceci est important pour les scénarios où un intrus se cache derrière une structure. La caméra se souvient où il a été vu pour la dernière fois et maintient le laser prêt. Au moment où il sort, l'illumination complète revient avant qu'il ne fasse son deuxième pas.
Conclusion
L'illumination ciblée par l'IA transforme une PTZ laser basique en un outil de précision. Elle économise de l'énergie, protège les voisins, améliore la netteté des images à distance et suit sans interruption. Si vous avez besoin de ce niveau de contrôle dans votre prochain projet, contactez-nous — je vous ferai une démonstration en direct.
